Установка датчиков ESYLUX PD-C 360i/8 mini KNX в потолок

Рассмотрим два способа установки потолочного датчика ESYLUX PD-C 360i/8 mini KNX. Первый способ - через пружинные зажимы установим датчик в гостиной. Второй способ - с помощью фиксирующего кольца в потолочный люк санузла.

Краткая информация о датчике:
- KNX Мини-датчик присутствия с областью обнаружения 360° для установки на потолок
- Дальность действия до 8 м в диаметре при рекомендованной монтажной высоте 3 м
- Применим в системе шин KNX (EIB), TP (двухпроводная шина) в сочетании с другими компонентами KNX
- Настройка параметров и функций осуществляется с помощью инструментального программного пакета инженерного обеспечения ETS (Engineering Tool Software)
- Вход в режим программирования осуществляется поднесением комплектного магнита

Технический паспорт PD-C 360i/8 mini KNX.pdf

Внешний вид коробки датчика

В комплектацию датчика входит:
- Датчик ESYLUX PD-C 360i/8 mini KNX
- Пружинки для крепления датчика за потолком
- Фиксирующее кольцо для крепления датчика за потолком
- Магнит для введения датчика в режим программирования
- Ограничивающие сегменты на линзу датчика
- Ключ TORX для пружинного крепления

Вид сверху на клеммную колодку KNX

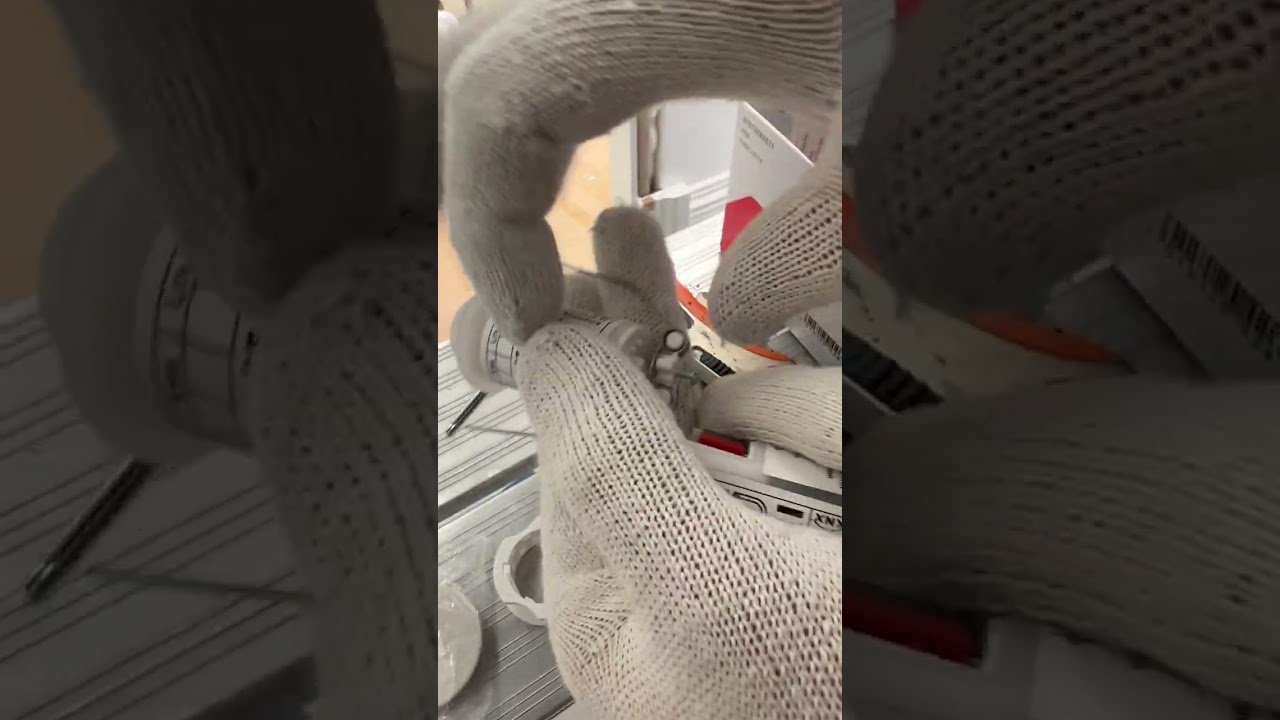

На видео показываем первый способ крепления датчика

Берем датчик

Берем пружинный механизм

Сверху на датчике сделано посадочное место для установки пружинного механизма

Снизу пружинного механизма предусмотрена выемка с винтом для установки на датчик

Прижимаем пружинный механизм к датчику

Берем комплектную отвертку TORX и закручиваем винт

Должен получиться вот такой результат

Для установки за потолок необходим поднять пружинки вверх и, придерживая их, вставить датчик в подготовленное отверстие

Для примера возьмем отверстие в люке, установленном на потолке

Начинаем просовывать датчик

После того как датчик полностью зашел в потолок, пружинный механизм расправляется и фиксирует датчик

На видео показываем второй способ крепления датчика

Также датчик можно установить в потолок с помощью фиксирующего кольца. Кольцо состоит из двух частей. Одна часть надевается на датчик на нужную высоту. Вторая часть фиксирует первое кольцо на датчике.

Берем первую часть кольца и надеваем на датчик. Обратите внимание, что кольцо немного растягивается

Для фиксации кольца надеваем вторую часть

Для фиксации максимально прижимаем вторую часть к первому кольцу

Сначала просовываем датчик в заранее сделанное отверстие

Затем надеваем кольца на датчик

Прижимаем вторую часть крепления к первому кольцу на датчике

Все, датчик зафиксирован. Вставляем KNX разъем с подключенной шиной. Датчик готов к использованию

На момент установки датчика кабели выведены через отверстие, сделанное строителями. Отверстие не большое по диаметру, и его необходимо расширить

Заталкиваем выведенные строителями кабели вглубь отверстия, но так, чтобы их можно было достать. Затем размечаем отверстие, необходимое для установки датчика

В качестве трафарета используем кольцевое крепление датчика. Внутренний диаметр соответствует диаметру датчика

Разметку следует проводить аккуратно, чтобы не заляпать чистовой потолок

Ножиком аккуратно подрезаем и снимаем верхний слой краски

После снятия верхнего слоя краски расширяем внутреннюю часть отверстия

Прикладываем внешнюю сторону кисти руки в чистой перчатке на потолок

Просовываем в отверстие нож. Рука служит ограничителем, чтобы нож не задевал чистовую часть потолка

Начинаем вычищать внутреннюю часть отверстия до тех пор, пока туда не пролезет датчик

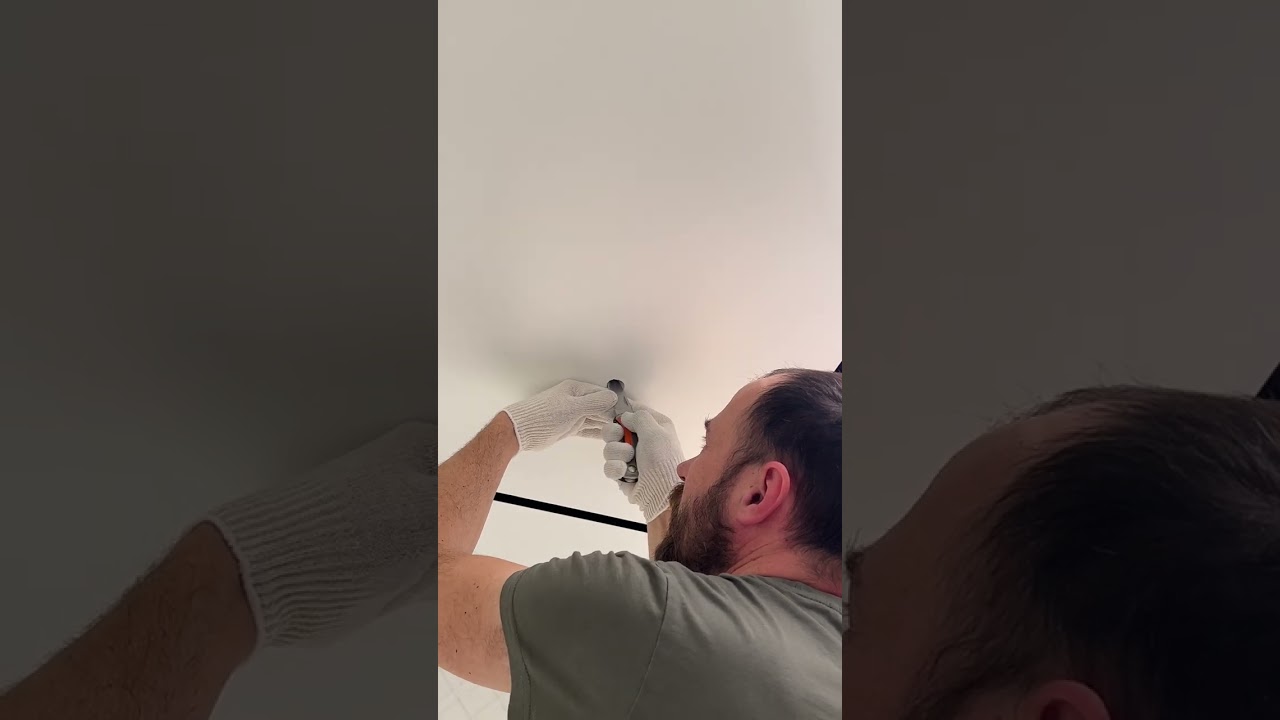

На видео наглядно показываем, каким образом расширяется отверстие

При расширении отверстия из него сыпятся частички гипсокартона. Чтобы не пачкать помещение с чистовой отделкой, аккуратно собираем эту пыль

При расширении отверстия пыль ложится на палец

Выбрасываем пыль в коробку

На видео наглядно показываем, как при расширении отверстия не замусорить помещение

Начинаем вставлять датчик в отверстие и видим, что он входит в него слишком плотно. Есть опасение, что если продолжить вставлять датчик, а затем его вынуть для обслуживания, то можно повредить краску вокруг

Поэтому аккуратно вынимаем датчик с легким пошатыванием и подворотом

В видео наглядно показываем, каким образом аккуратно извлечь датчик, чтобы не повредить краску вокруг отверстия

После того как сделали отверстие в потолке, проверяем, на сколько свободно входит в отверстие датчик

Датчик в отверстие входит свободно. А это значит, что можно подключать шину умного дома

Клеммник с проводами был подготовлен заранее и располагался внутри отверстия. Извлекаем шину наружу

Подключаем клеммник к датчику. На датчик заранее установлено пружинное крепление

Сжимаем пружинки, чтобы просунуть датчик в отверстие

Датчик установлен

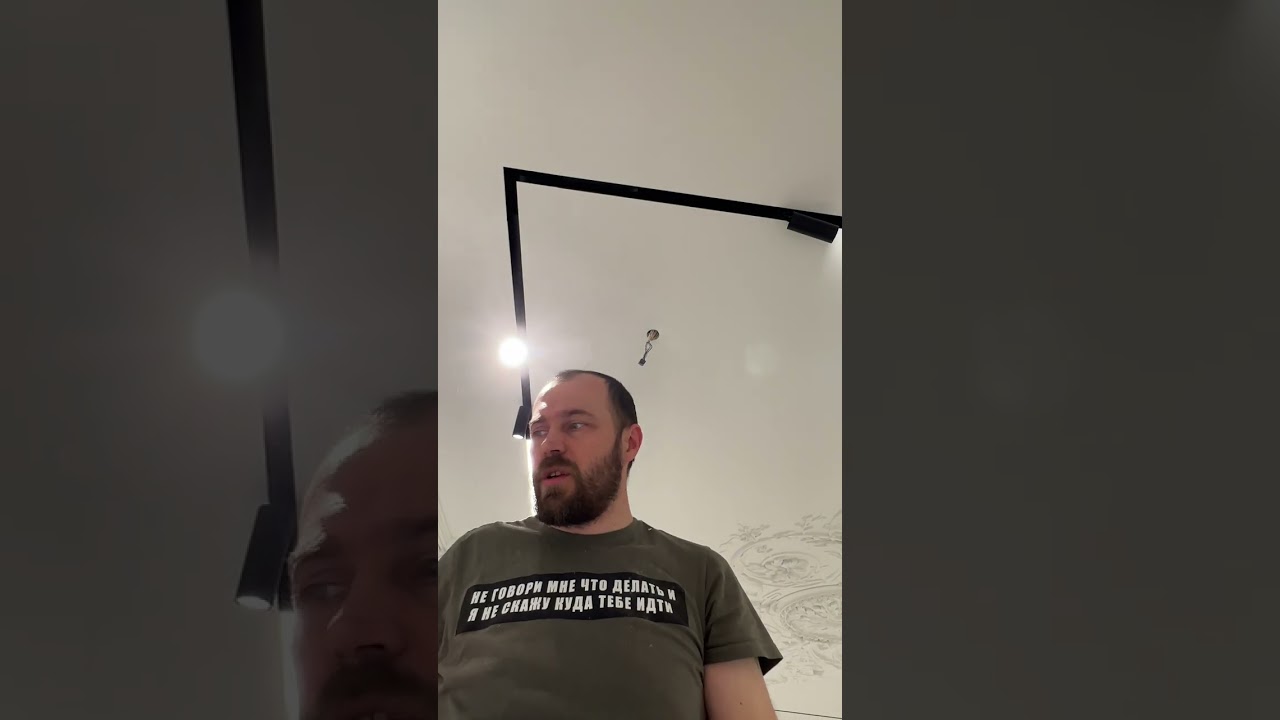

В видео наглядно показываем, каким образом вставляется датчик с пружинным механизмом в потолок и как он подключается к шине умного дома

Датчик в санузле устанавливается на потолочный люк

Размечаем отверстие

Для начала подрежем краску. Для этого используем перьевое сверло 25 мм.

В перьевом сверле немного подточены края для того, чтобы мы могли подрезать краску ходом сверла против часовой стрелки

На сверло не давим, обороты минимальные. Самое главное - это подрезать краску таким образом, чтобы за пределами разметки не потрескалась остальная краска

Пробуем снять шайбочку краски, подковырнув ее

Пока не поддается. Берем ножик и аккуратно дорезаем краску

После того как подрезали краску ножиком, поддеваем шайбочку из краски

После чего берем шуроповерт с перьевым сверлом и продолжаем делать отверстие

Понимаем, что доделать отверстие проще ножом

Доделываем отверстие ножом

Отверстие готово

Примеряем датчик

Видим, что он входит свободно

Далее датчик необходимо закрепить с обратной стороны потолочного люка и подключить его к шине умного дома. Открываем люк, нажав на края внешней стороной кисти

После того как открыли люк, на датчик необходимо надеть специальное фиксирующее кольцо

Надеваем сверху фиксирующее кольцо

Прижимаем верхнюю часть кольца

Все, датчик зафиксирован. После фиксации подключаем шину KNX

Подробное видео по установке датчика в санузле

У датчика есть одна особенность. В нем предусмотрен ночной режим работы. Когда датчик видит движение, внутри включается светодиод. Он может светиться разными цветами. Как классическим белым, так и: зеленым, синим или красным.
