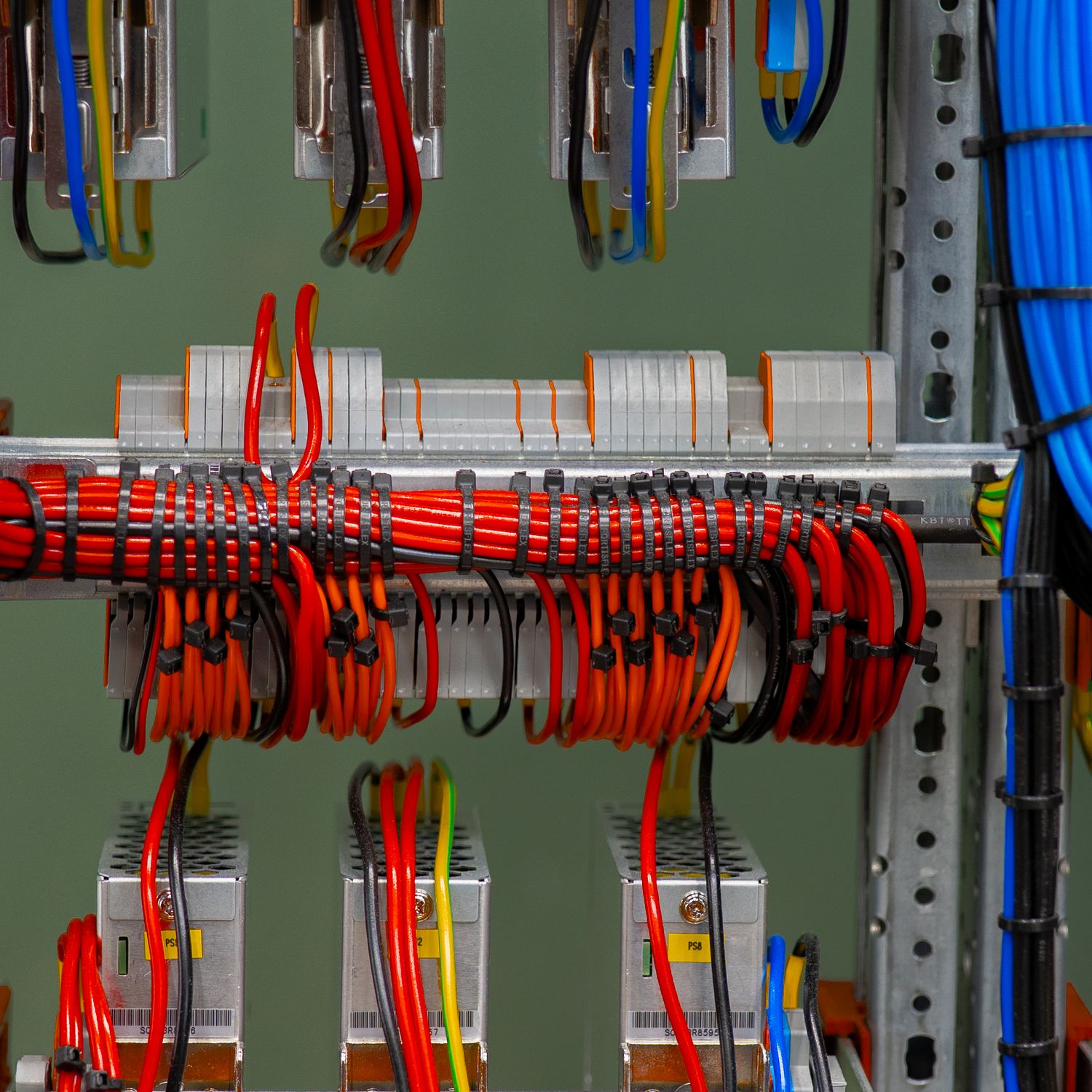

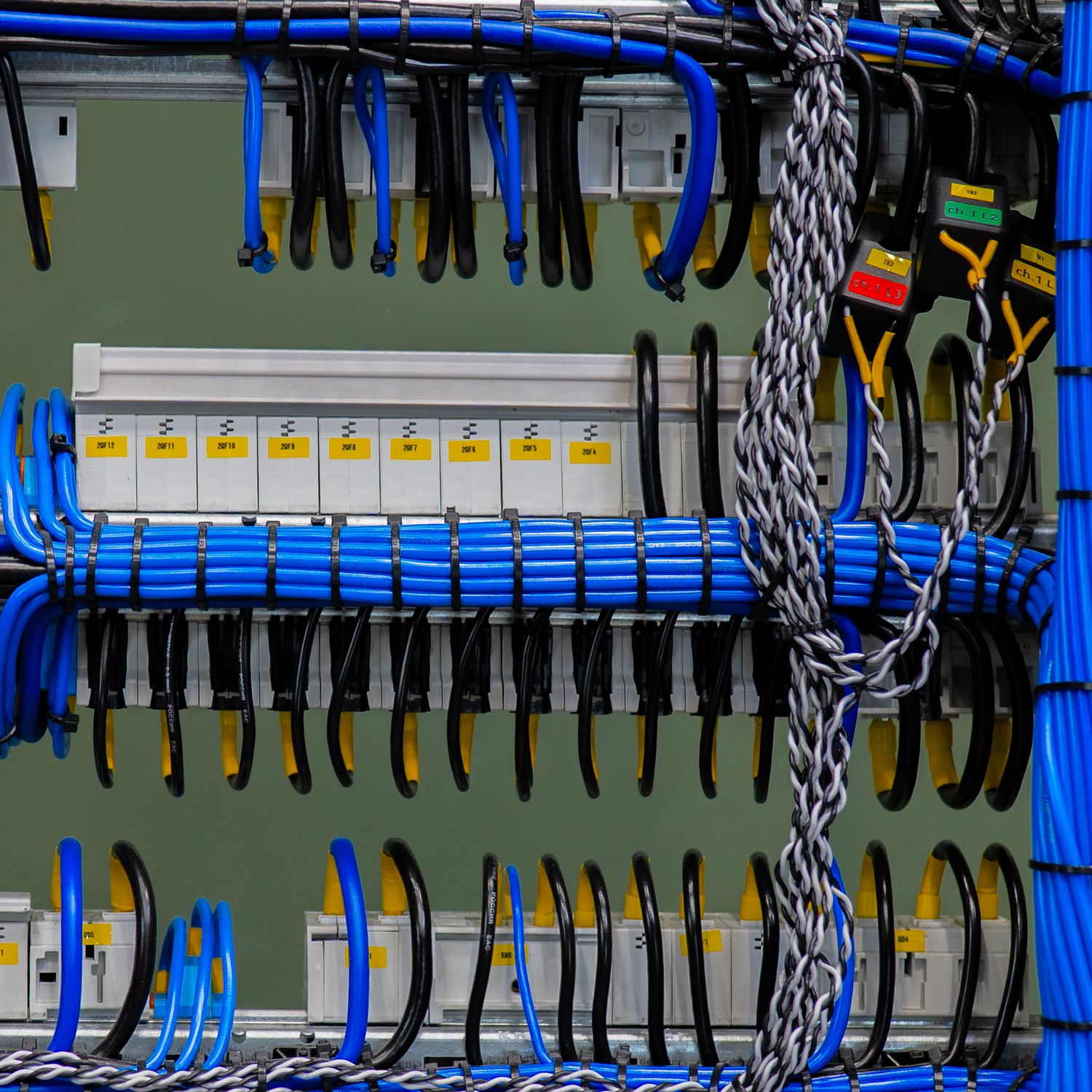

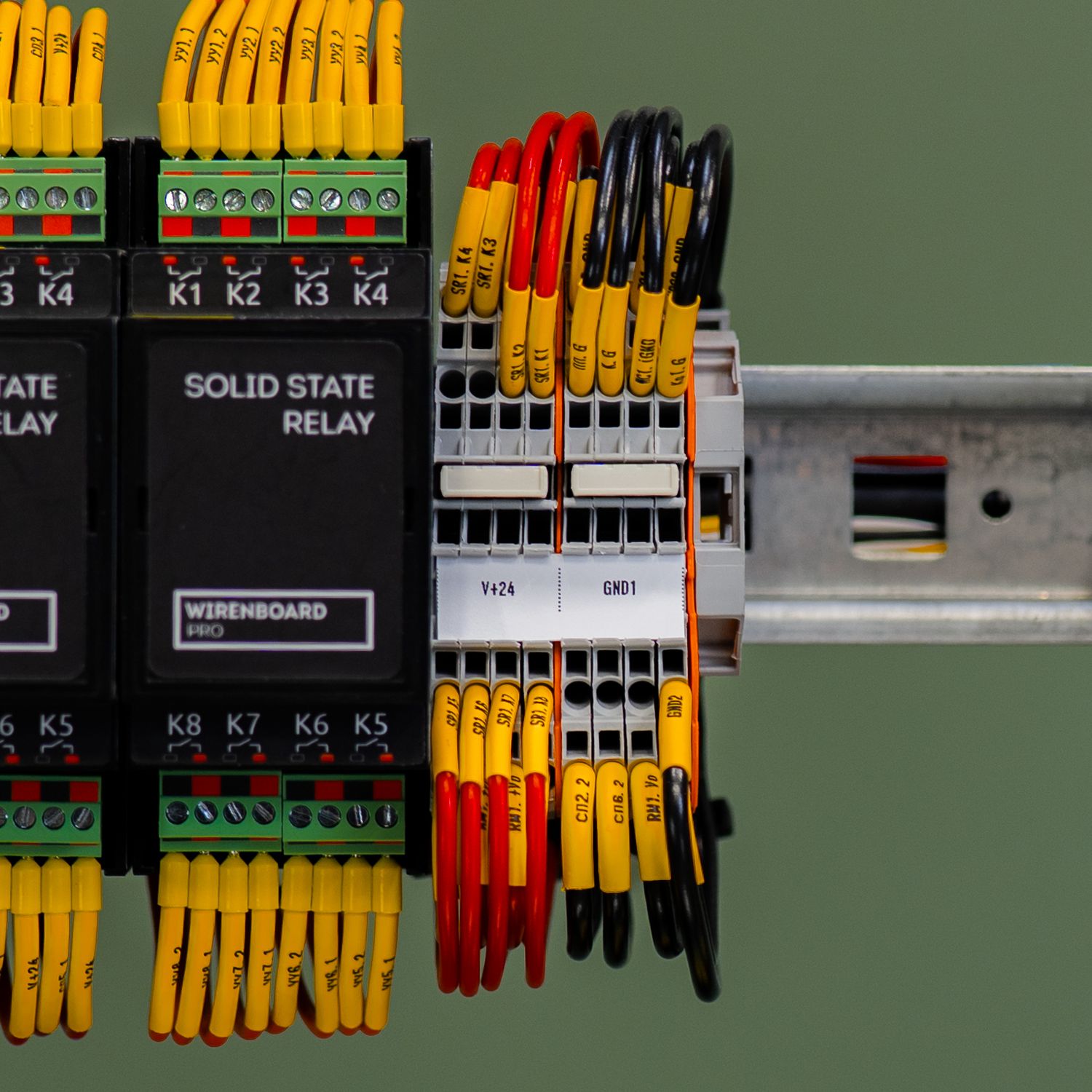

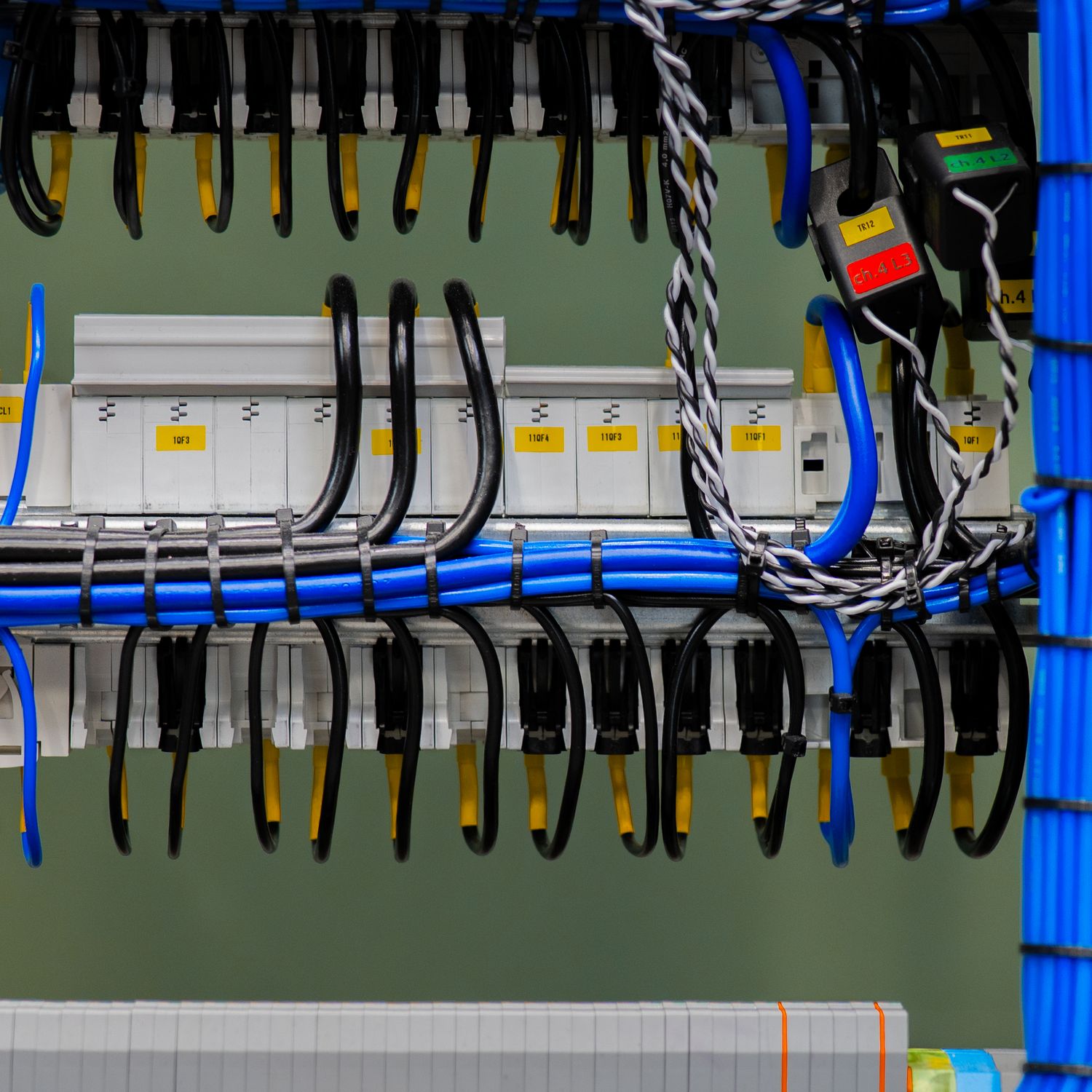

Сборка щита умного дома на WIRENBOARD PRO и KNX EKINEX за 2 840 000 руб.

Щит Умного дома для квартиры в Санкт-Петербурге площадью 100 кв. м.

Умный дом построен на автоматике WIRENBOARD PRO с управлением через Apple Home и голосовым управлением через Алису.

Квартира площадью: 100 кв.м.
Общее количество соединений в щите 1539 шт.
Проектирование щита 7 рабочих дней.
Подготовка и сборка щита 25 рабочих дней.
Умный дом на автоматике: WIRENBOARD PRO и KNX
ПО Умного дома: SprutHub + кастомные сценарии на JS
Голосовое управление на русском языке: Алиса, Сири
Приложение для управления умным домом: Apple Home, Яндекс Умный дом

• Диммирование светильников по 220B - 4 шт.
• Светильников без регулировки яркости - 10 шт.
• Светодиодных одноцветных лент - 17 шт.
• Светодиодных RGBW лент - 4 шт.
• Раздвижных штор - 8 шт.
• Рулонных штор - 1 шт.
• Датчиков движения - 4 шт.
• Датчиков движения с влажностью - 2 шт.
• Датчиков с CО2 - 3 шт.
• Датчиков с температурой - 2 шт.
• Датчиков протечки встраиваемых - 2 шт.
• Датчиков протечки накладных - 4 шт.
• Шаровых кранов перекрытия воды - 4 шт.
• Герконов - 6 шт.
• Панелей с сенсорным дисплеем - 1 шт.
• Панелей с двумя клавишами - 7 шт.
• Панелей с тремя клавишами - 4 шт.
• Теплых полов - 12 шт.
• Групп радиаторов отопления - 6 шт.
• Кондиционеров с обратной связью - 3 шт.
• Вентиляции с обратной связью - 1 шт.
• Вытяжных вентиляторов - 4 шт.

1. Щит + наполнение - 485 145 руб.
2. Электрика в щите - 287 220 руб.
3. Оборудование автоматики - 1 450 000 руб.
4. Клеммы - 109 684 руб.
5. Сборка щита - 507 600 руб.

Итого на сумму: 2 839 649 руб.

1. Шкаф ABB TW312G (1 шт.) - 230 000 руб.
2. WR рама высотой (1800мм) ZW213 (4 шт.) - 29 600 руб.
3. Защита от прикосновения TZP312 (1 шт.) - 15 100 руб.
4. Регулятор глубины ZW39P2 (3 шт.) - 9 840 руб.
5. Регулятор глубины ZW79P2 (4 шт.) - 23 560 руб.
6. Крепёжный комплект ABB ZB27P20 (2 комплекта) - 4 420 руб.
7. Фланец на 52 кабеля с фиксатором - ABB TZ101 (3 шт.) - 15 750 руб.
8. Цоколь ABB TZW310 (1 шт.) - 34 160 руб.
9. Заглушка фланцевая пластиковая - TZ107 (3 шт.) - 11 520 руб.
10. Соеденитель WR профиля - ZX66P4 - (2 шт.) - 7 620 руб.
11. Модуль пластрона с DIN-рейками ABB MBG434 (3 шт.) - 84 000 руб.
12. Заглушка пластрон - ZA1P5 (3 комплект) - 5 550 руб.
13. Комплект заземления - ZL8 (1 шт.) - 1 225 руб.
14. Торцевой ограничитель - BAM4 (64 шт.) - 12 800 руб.

Итого: 485 145 руб.

1. Кросс-модуль Dekraft 32017DEK (2 шт.) - 2 980 руб.

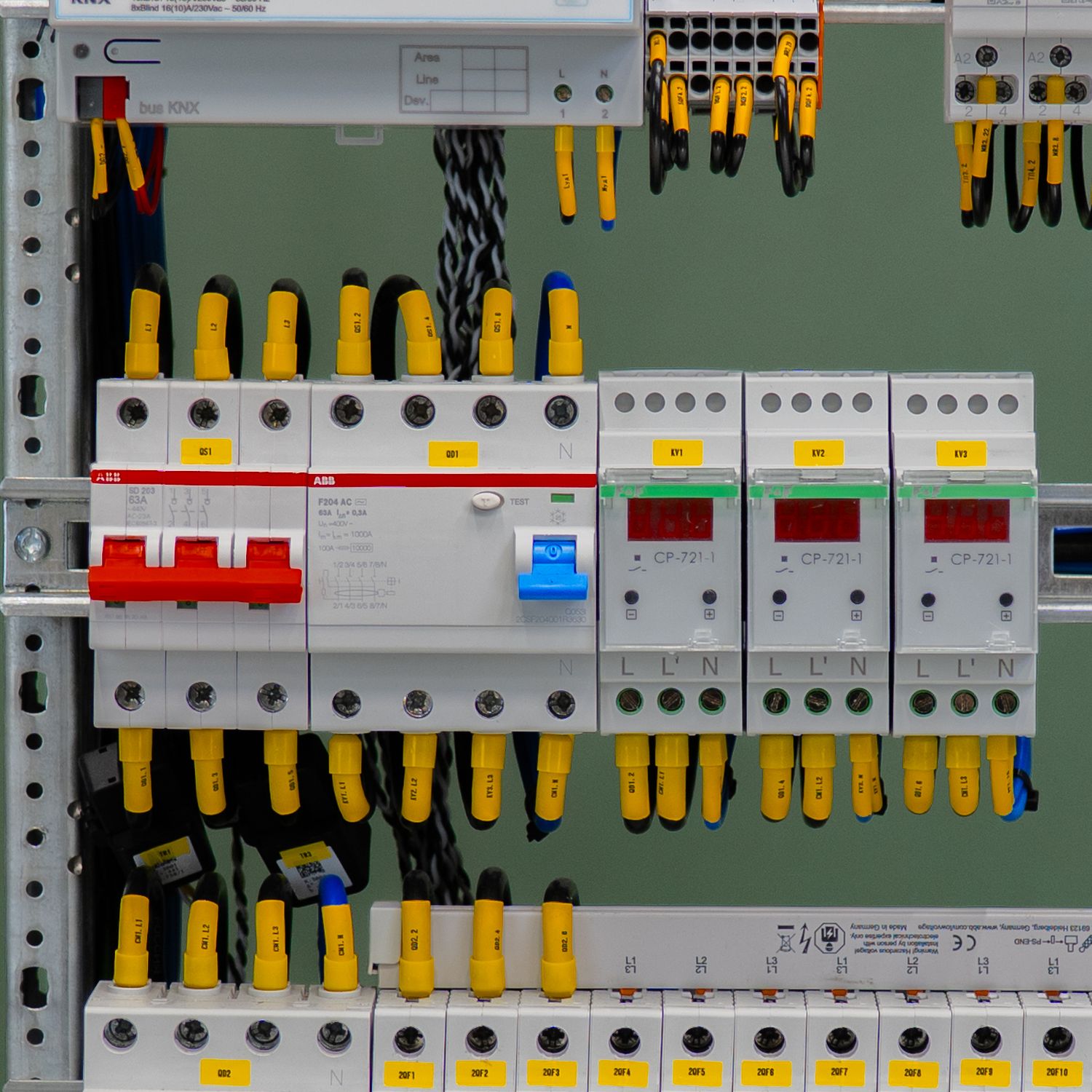

2. УЗО противопожарное ABB F204 AC 63A/0,3A. (5 шт.) - 38 000 руб.
3. УЗО ABB F202 AC-63/0,03А (6 шт.) - 37 200 руб.
4. Контактор ABB ESB20-20N ( 5 шт.) - 20 850 руб.
5. Розетка на динрейку ABB M1173 (1 шт.) - 2 040 руб.
6. Рубильник ABB SD 203 63A (1 шт.) - 6 350 руб.
7. Реле напряжения F&F CP-721-1 (3 шт.) - 11 190 руб.

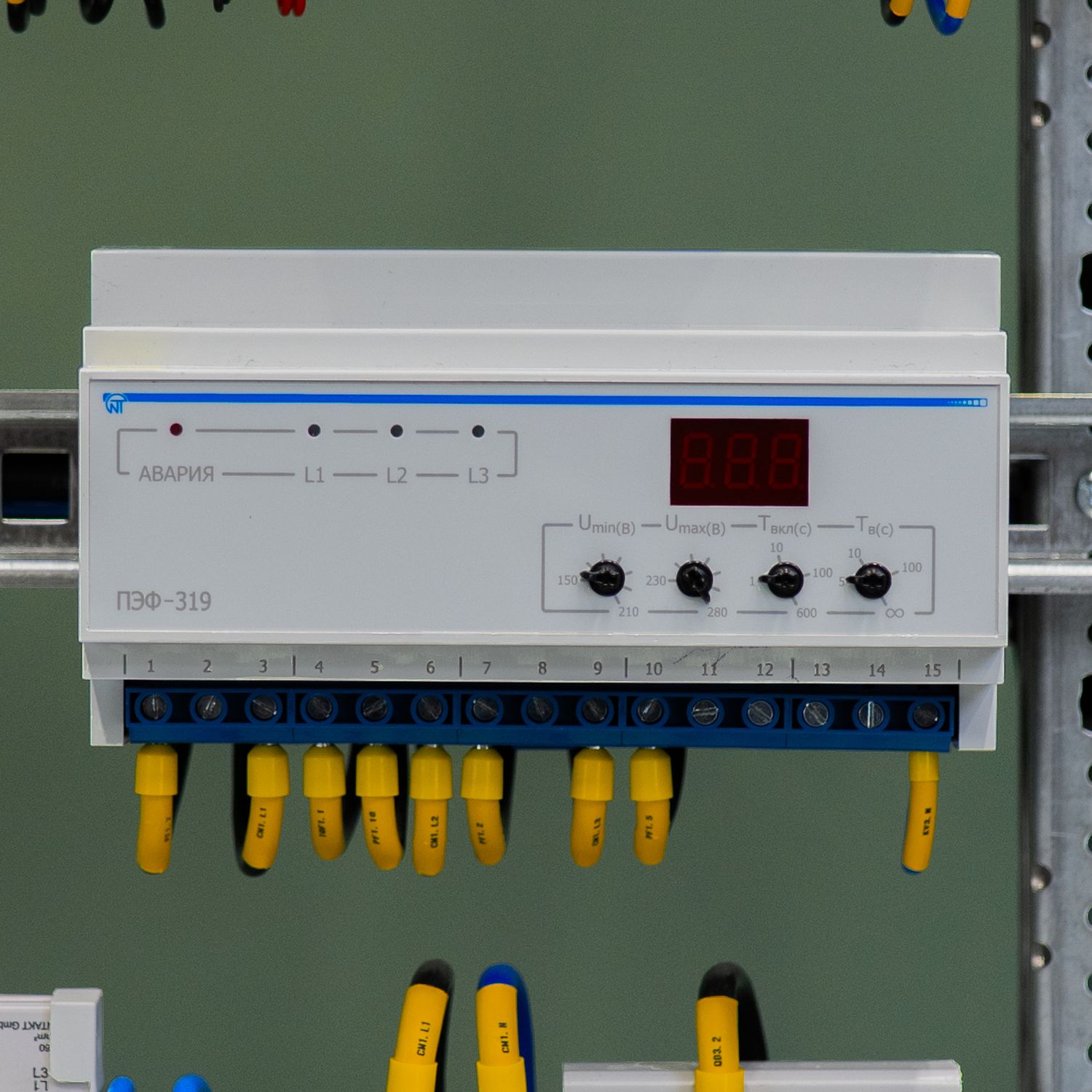

8. Реле выбора фаз ПЭФ-319 (1 шт.) - 6 850 руб.
9. Реле ограничения пусковых токов Mean Well ICL-16R (5 шт.) - 11 800 руб.
10. Модульный контактор ABB EN40-40n-06 (1 шт.) - 12 900 руб.
11. Шина ABB PS3/12 (4 шт.) - 3 880 руб.
12. Шина ABB PS1/12 (2 шт.) - 1 340 руб.
13. Дифавтомат DS201 C40 A 30 (1 шт.) - 6 200 руб.

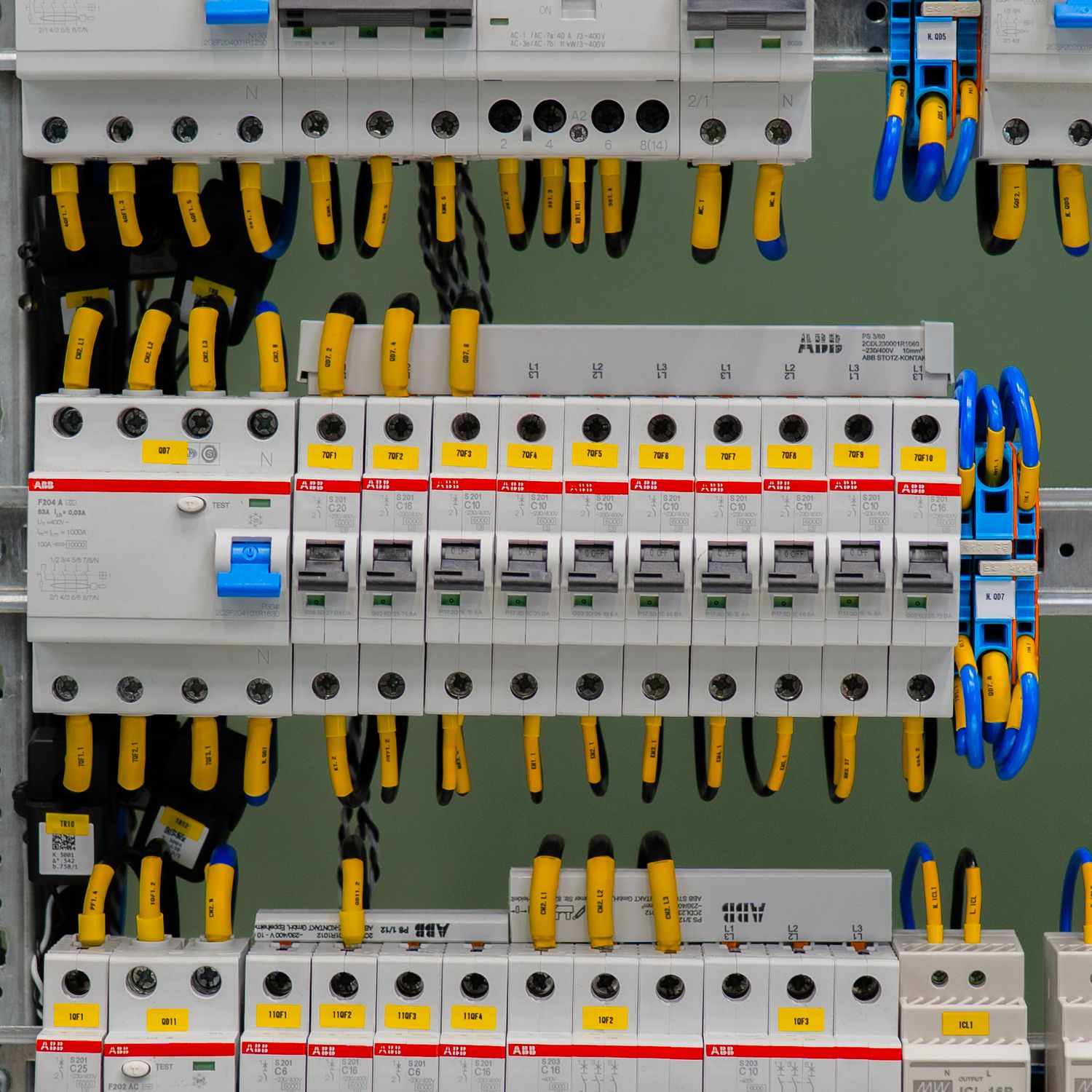

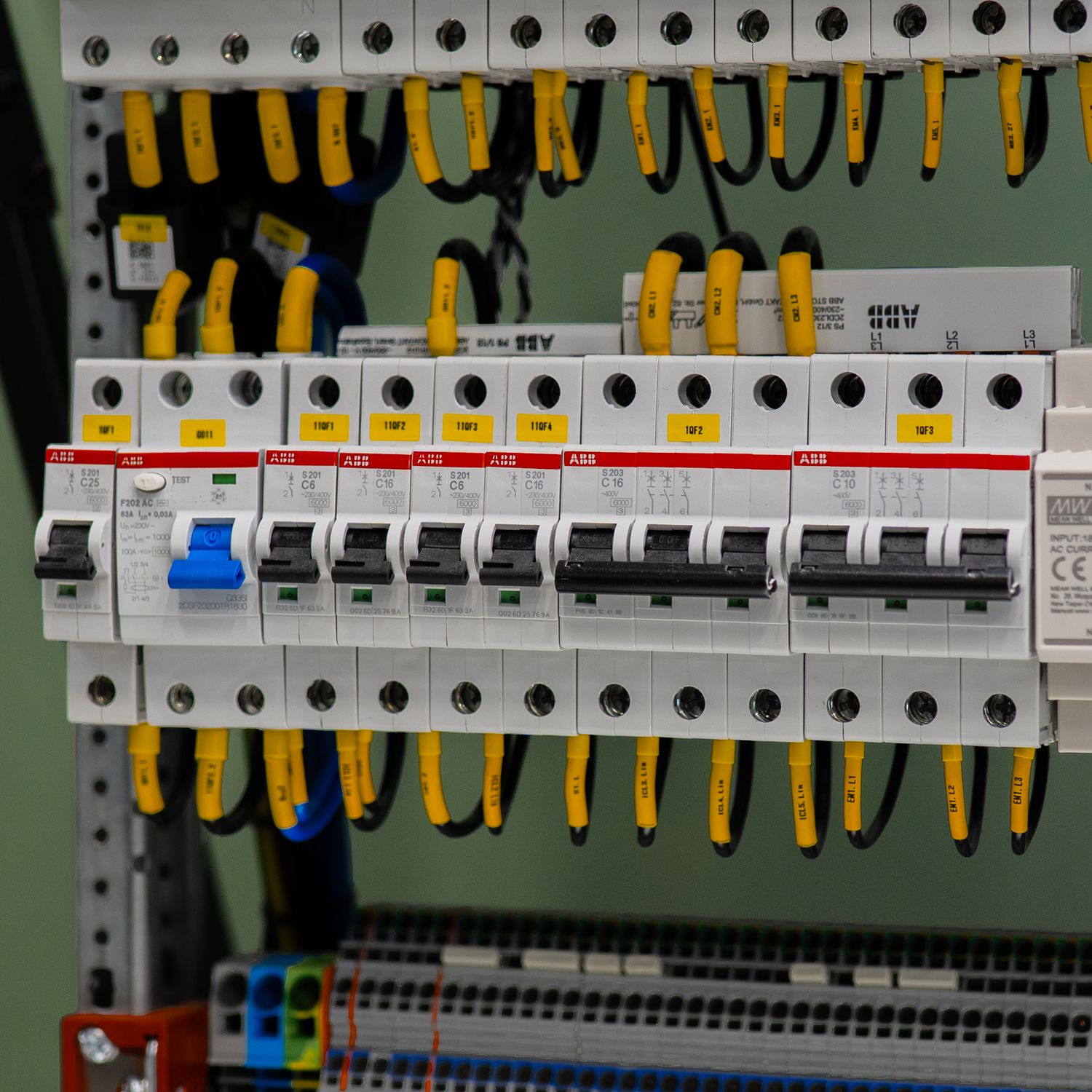

14. Автоматический выключатель ABB S201 C6 (2 шт.) - 1 980 руб.
15. Автоматический выключатель ABB S201 C10 (15 шт.) - 12 450 руб.

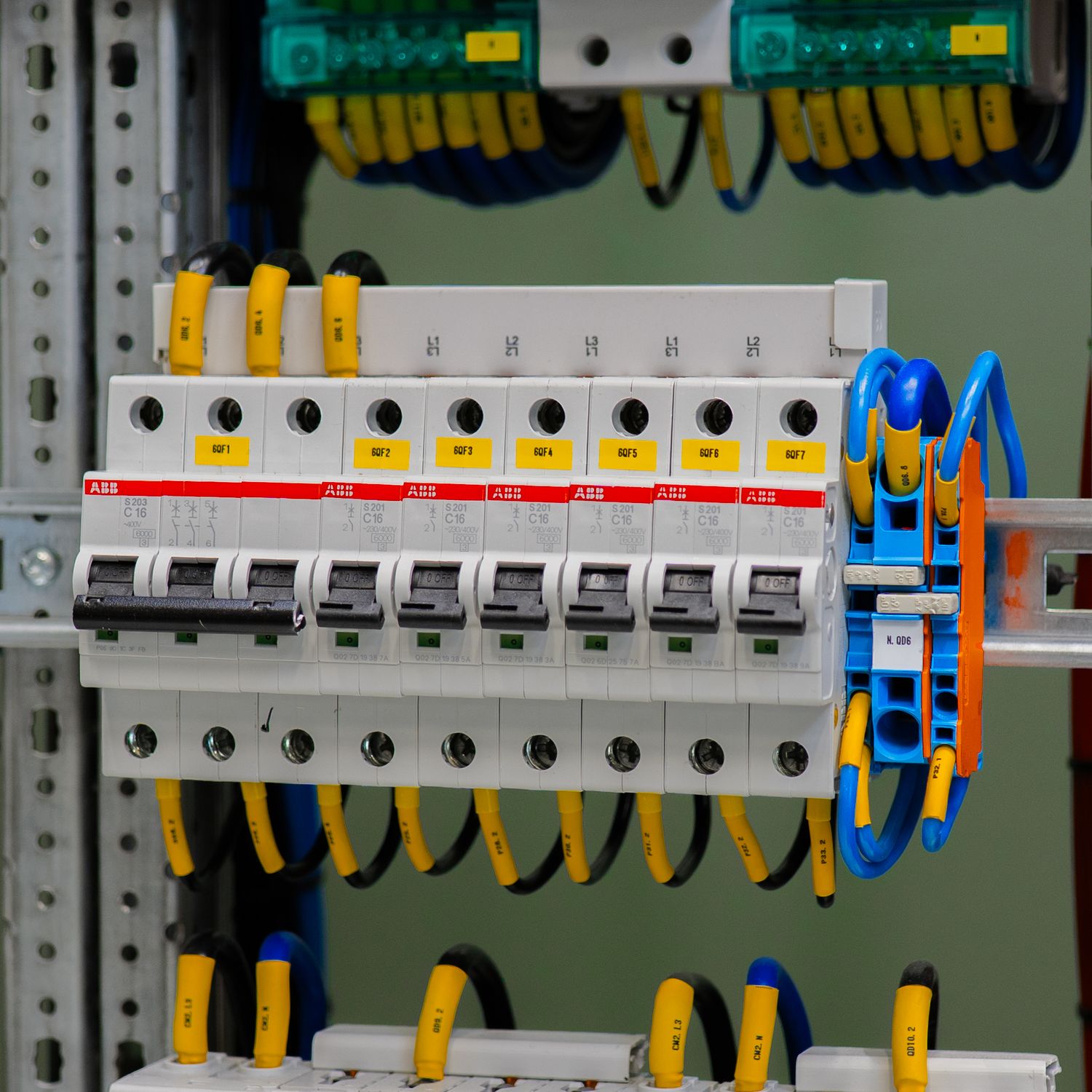

16. Автоматический выключатель ABB S201 C16 (32 шт.) - 26 560 руб.
17. Автоматический выключатель ABB S201 C20 (1 шт.) - 1 140 руб.
18. Автоматический выключатель ABB S201 C25 (1 шт.) - 840 руб.
19. Автоматический выключатель ABB S203 C10 (1 шт.) - 2 080 руб.
20. Автоматический выключатель ABB S203 C16 (2 шт.) - 4 880 руб.
21. Автоматический выключатель ABB S203 C25 (1 шт.) - 2 440 руб.

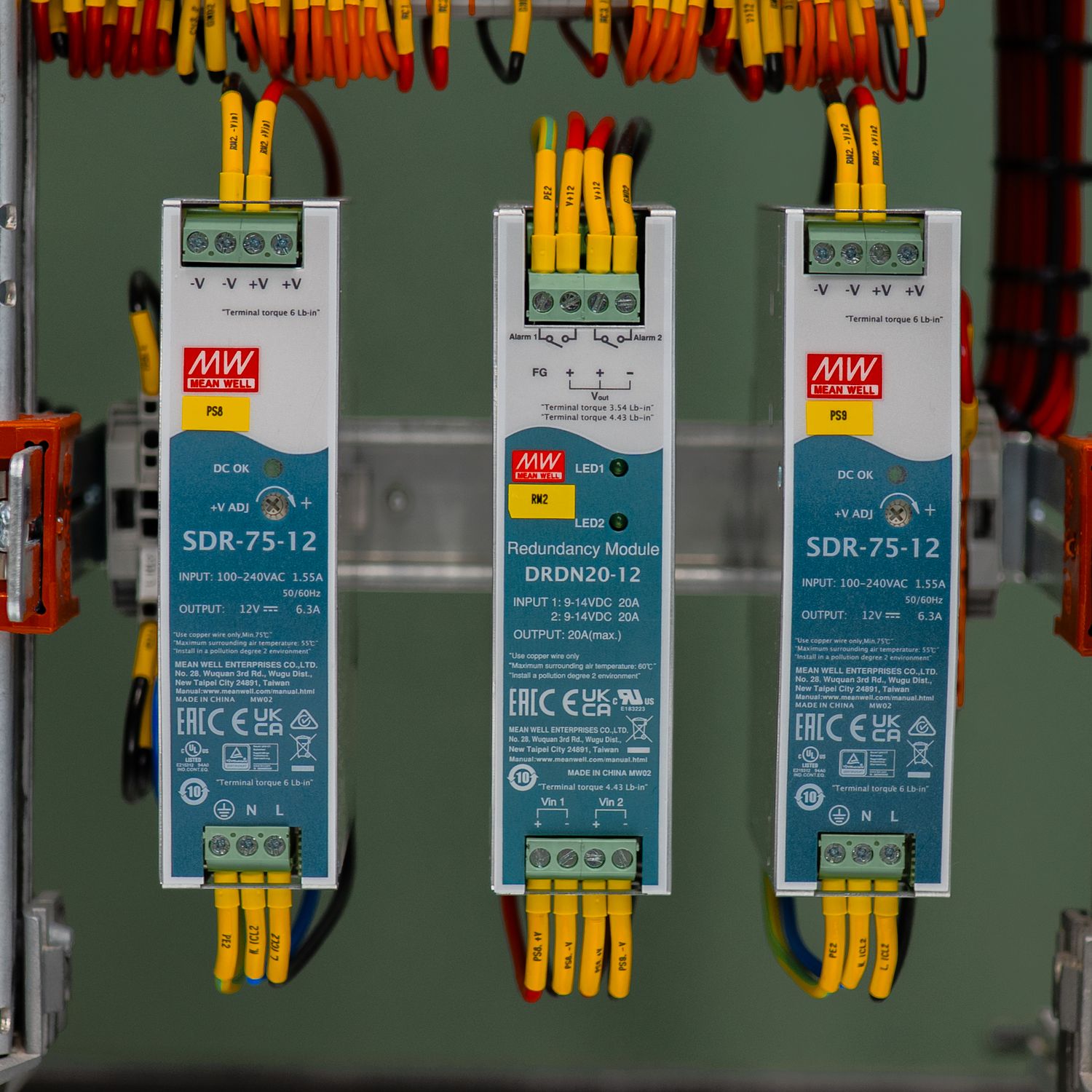

22. Блок питания Mean Well SDR-75-12 (2 шт.) - 6 300 руб.
23. Блок питания Mean Well DRDN20-24 (1 шт.) - 2 310 руб.

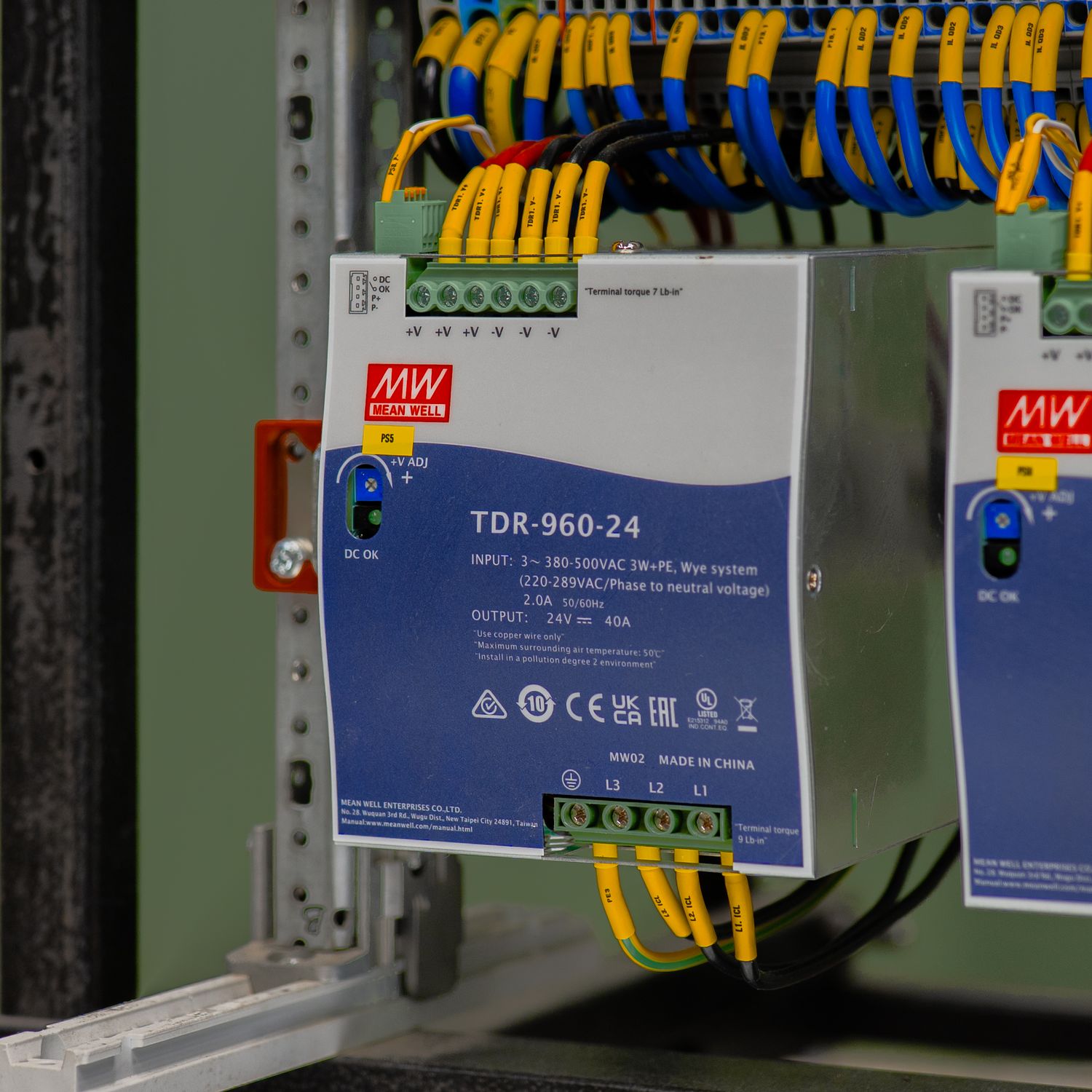

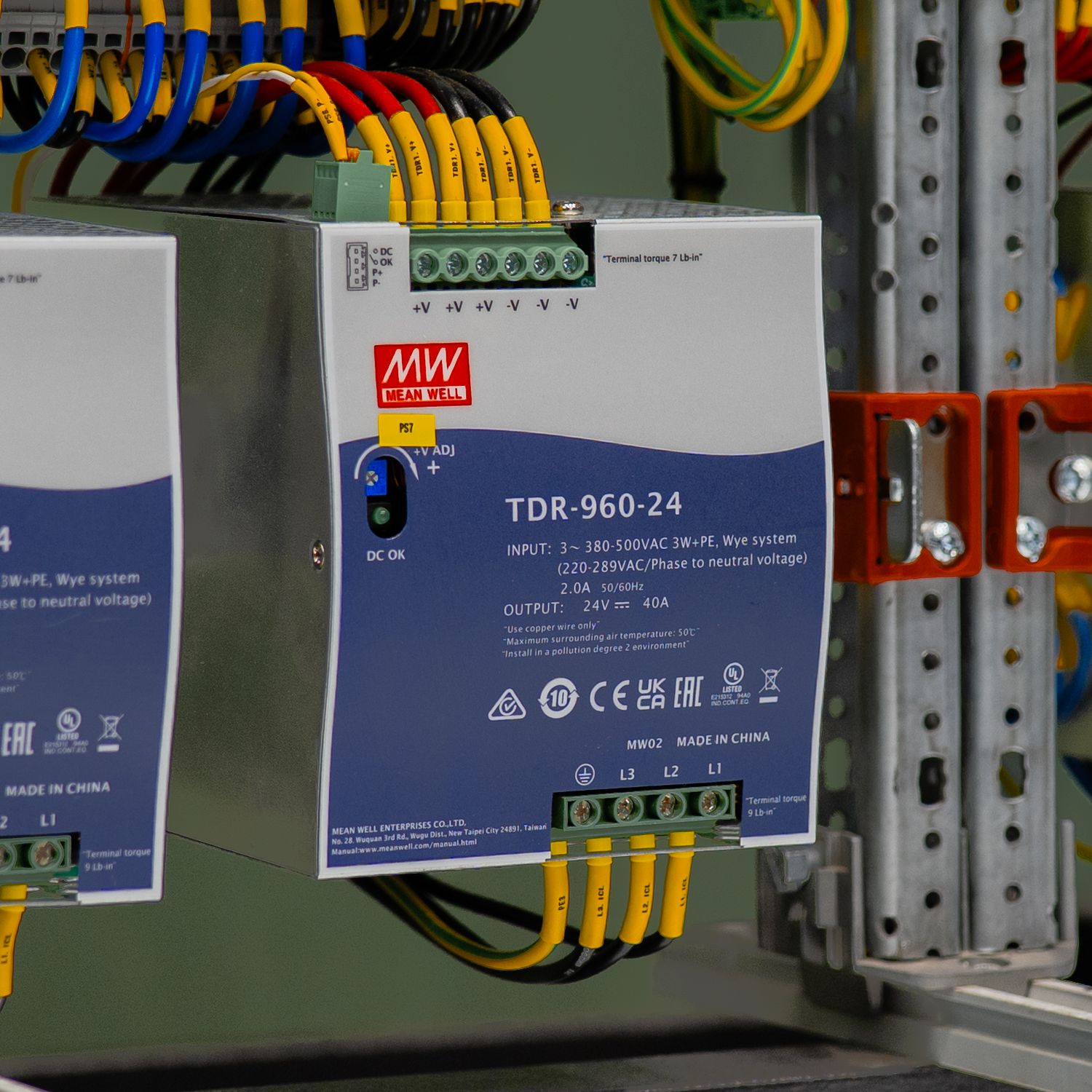

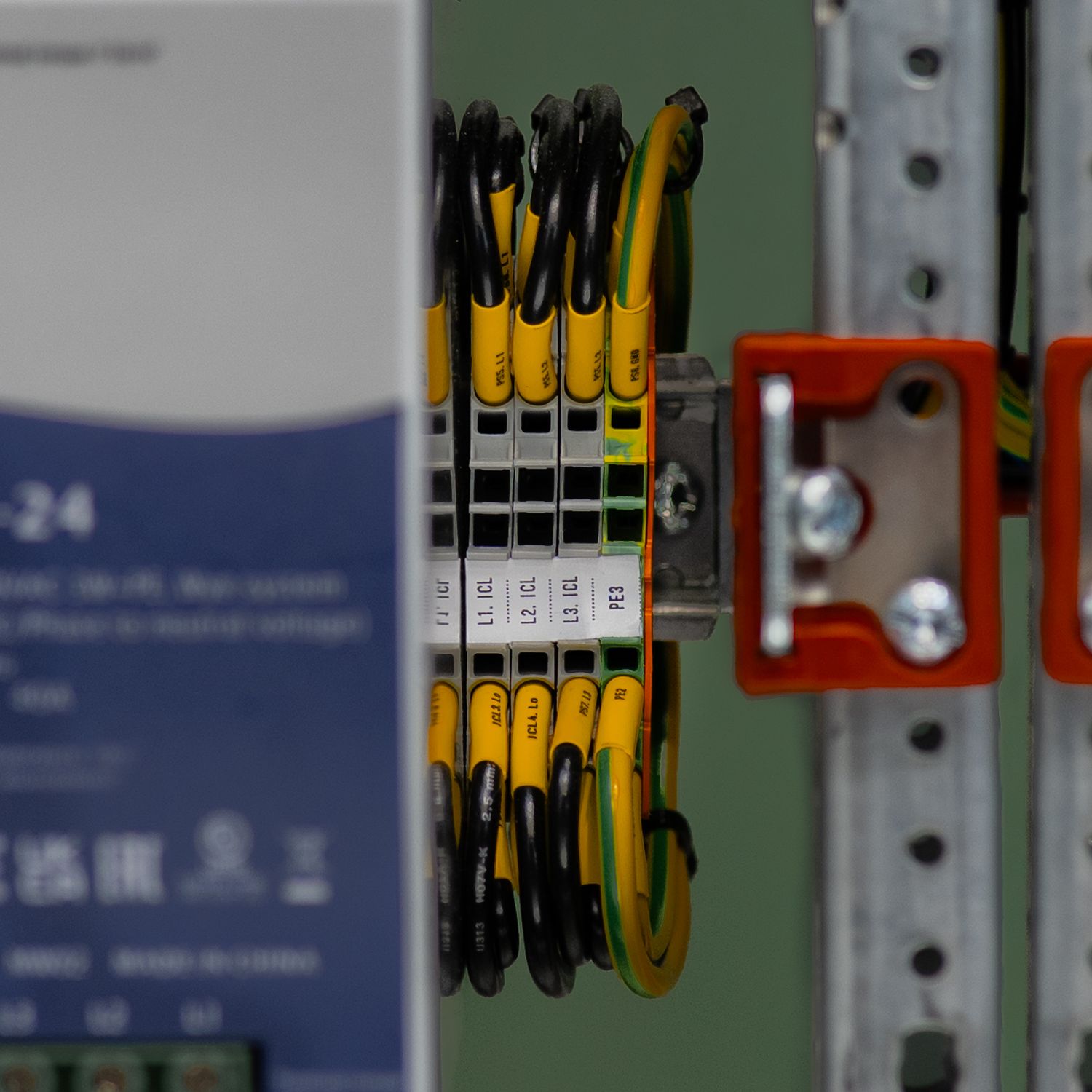

24. Блок питания Mean Well TDR-960-24 (3 шт.) - 54 000 руб.
25. Блок питания Mean Well DRDN20-12 (1 шт.) - 2 260 руб.

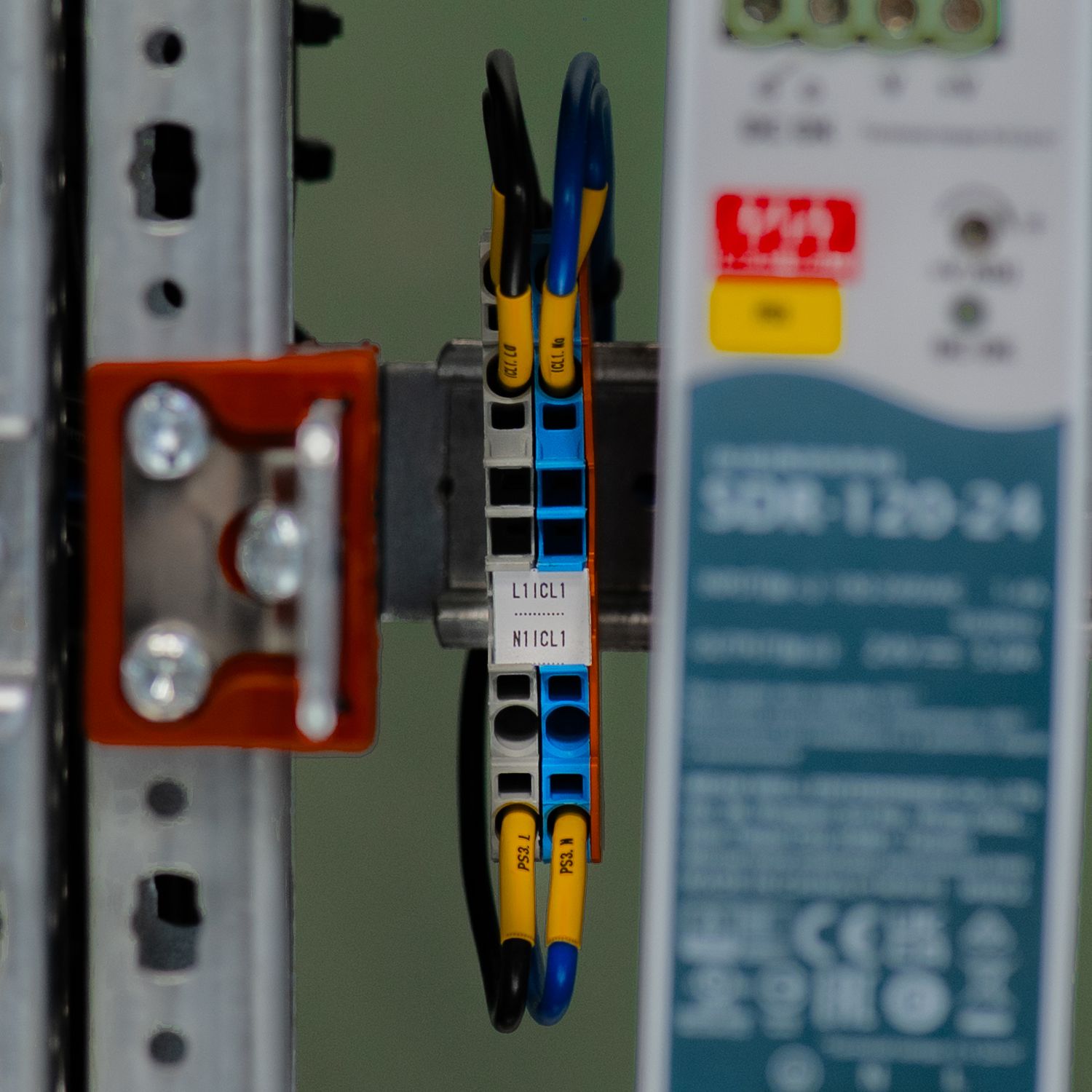

26. Блок питания Mean Well SDR-120-24 (2 шт.) - 8 400 руб.

Итого: 287 220 руб.

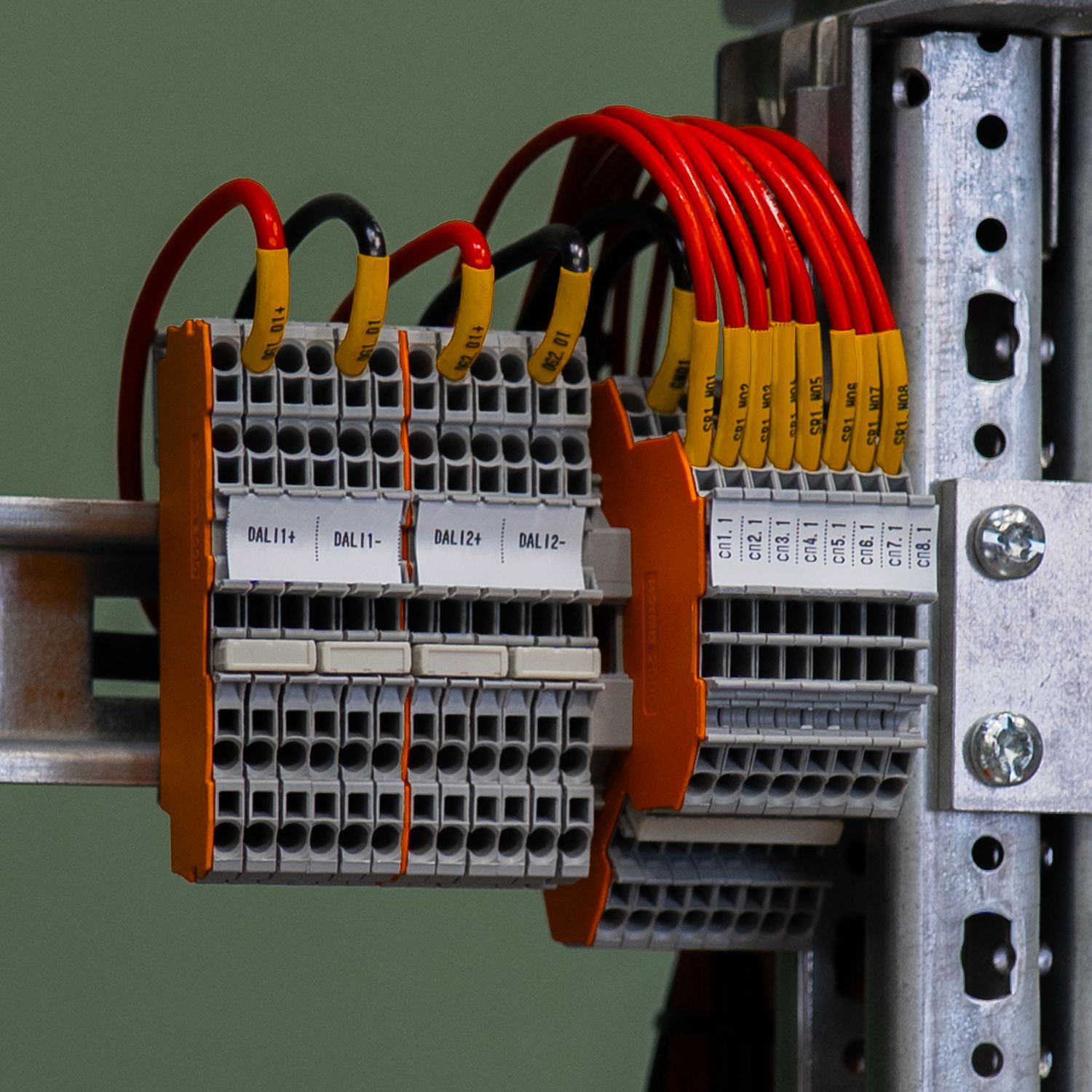

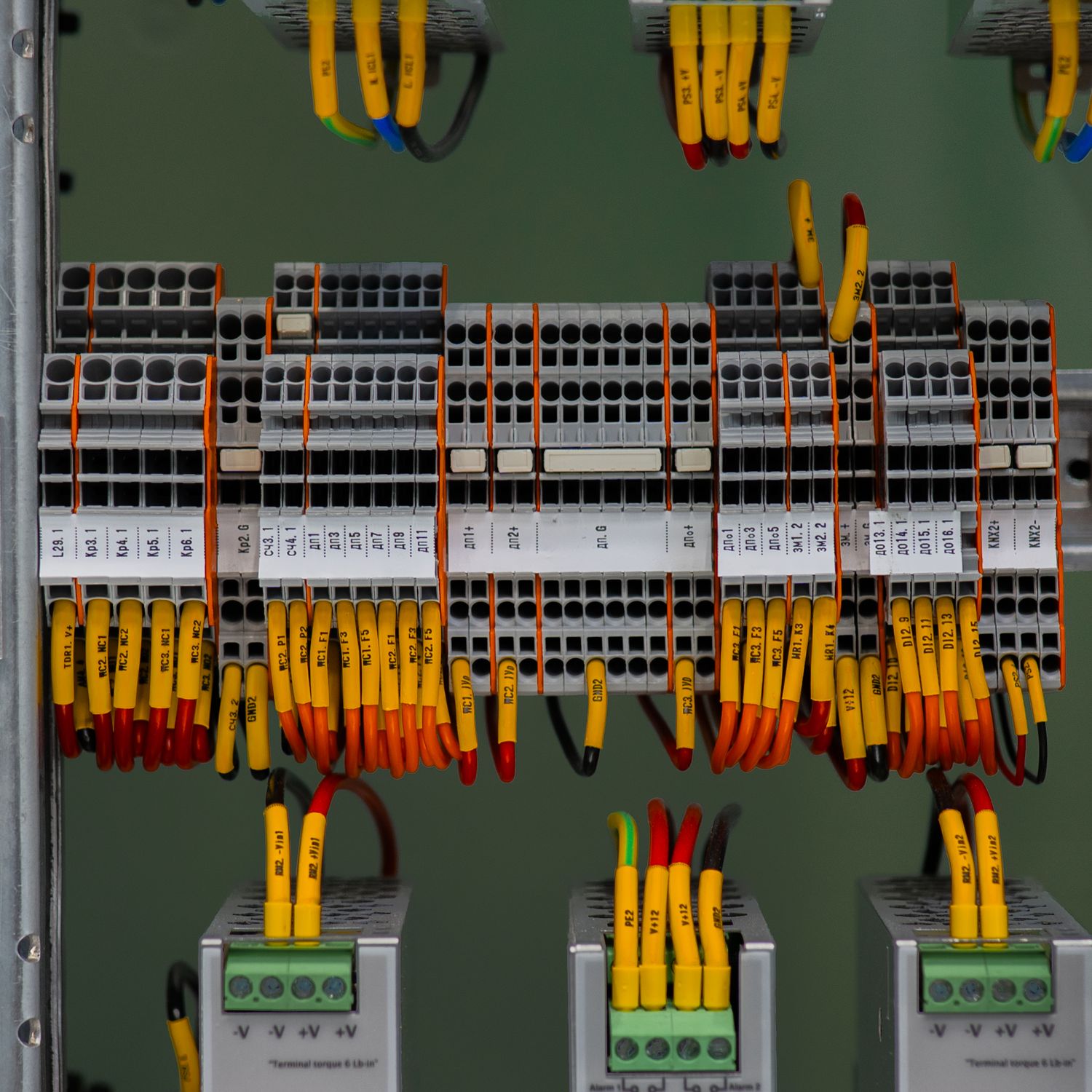

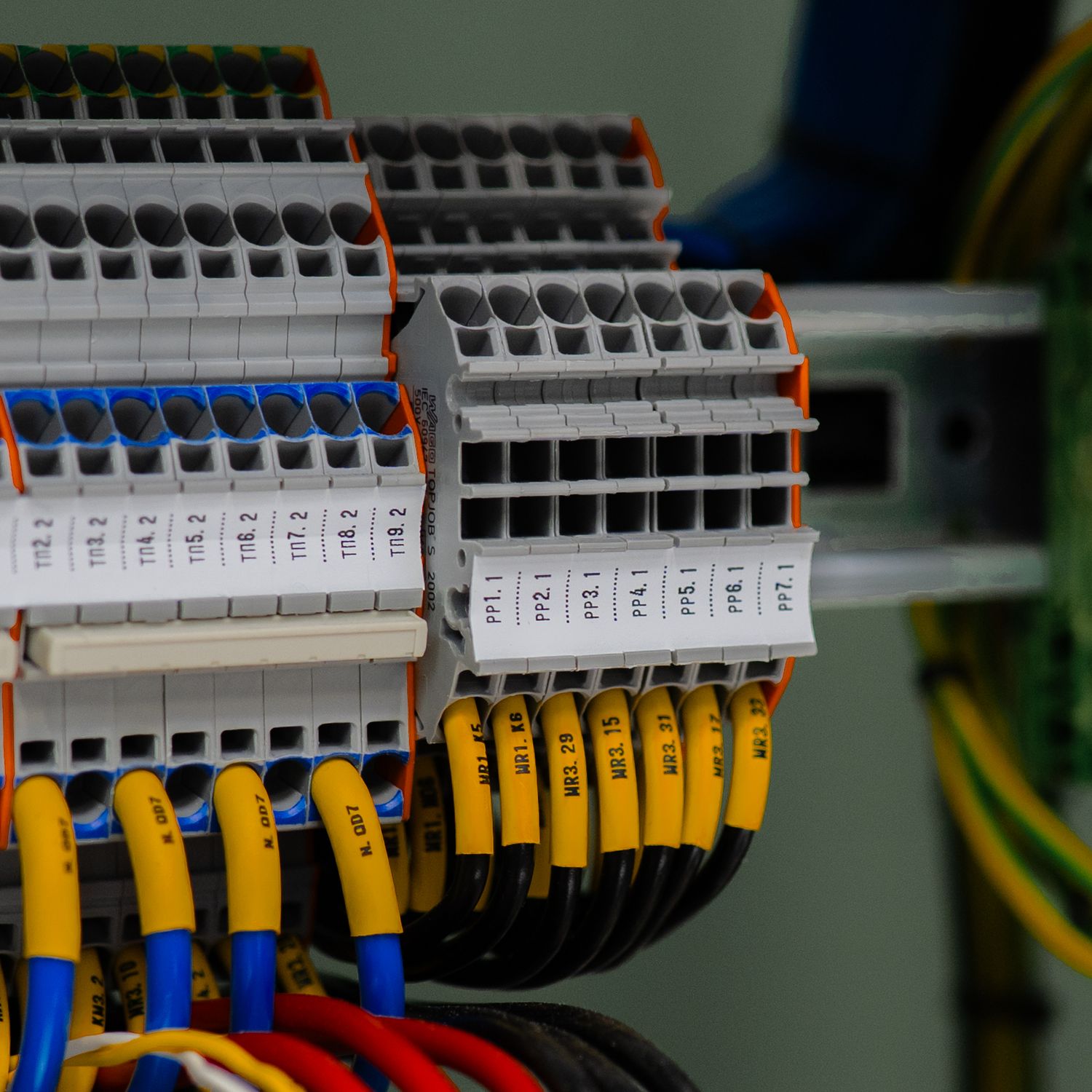

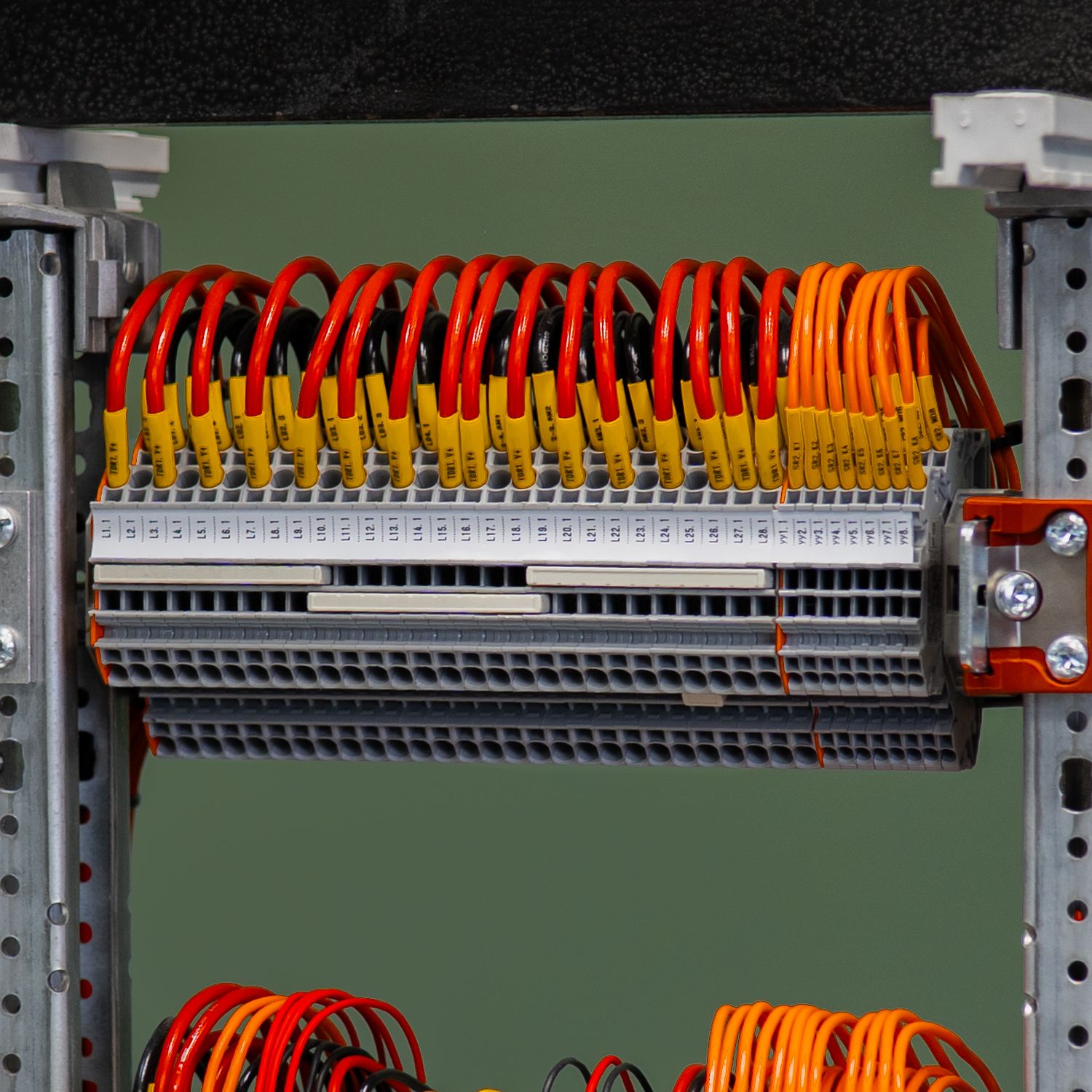

1. Клеммы WAGO 2000-1401 (62 шт.) - 11 656 руб.
2. Клеммы WAGO 2000-2201 (59 шт.) - 18 231 руб.
3. Клеммы WAGO 2002-1204 (6 шт.) - 474 руб.
4. Клеммы WAGO 2002-1401 (45 шт.) - 7 965 руб.
5. Клеммы WAGO 2002-1404 (15 шт.) - 2 490 руб.
6. Клеммы WAGO 2002-1407 (5 шт.) - 2 920 руб.
7. Клеммы WAGO 2002-2201 (42 шт.) - 8 862 руб.
8. Клеммы WAGO 2003-7645 (1 шт.) - 369 руб.
9. Клеммы WAGO 2003-7646 (103 шт.) - 33 784 руб.
10. Клеммы WAGO 2010-1201 (4 шт.) - 1 080 руб.
11. Клеммы WAGO 2010-1204 (8 шт.) - 2 864 руб.
12. Клеммы WAGO 2010-1207 (2 шт.) - 1 222 руб.
13. Торцевая пластина WAGO 2000-1492 (19 шт.) - 1 254 руб.
14. Торцевая пластина WAGO 2000-2292 (11 шт.) - 924 руб.
15. Торцевая пластина WAGO 2002-1292 (6 шт.) - 408 руб.
16. Торцевая пластина WAGO 2002-1492 (21 шт.) - 1 491 руб.
17. Торцевая пластина WAGO 2002-2292 (5 шт.) - 325 руб.
18. Торцевая пластина WAGO 2003-7692 (14 шт.) - 994 руб.
19. Торцевая пластина WAGO 2010-1292 (8 шт.) - 624 руб.
20. Перемычка WAGO 2000-402 (10 шт.) - 560 руб.
21. Перемычка WAGO 2000-403 (6 шт.) - 540 руб.
22. Перемычка WAGO 2000-404 (3 шт.) - 570 руб.
23. Перемычка WAGO 2000-406 (1 шт.) - 207 руб.
24. Перемычка WAGO 2000-408 (1 шт.) - 264 руб.
25. Перемычка WAGO 2002-402 (25 шт.) - 1 200 руб.
26. Перемычка WAGO 2002-403 (11 шт.) - 1 078 руб.
27. Перемычка WAGO 2002-405 (2 шт.) - 380 руб.
28. Перемычка WAGO 2002-406 (1 шт.) - 268 руб.
29. Перемычка WAGO 2002-408 (3 шт.) - 921 руб.
30. Перемычка WAGO 2002-409 (5 шт.) - 2 165 руб.
31. Перемычка WAGO 2002-410 (3 шт.) - 906 руб.
32. Перемычка WAGO 2016-499 (12 шт.) - 2 688 руб.

Итого: 109 684 руб.

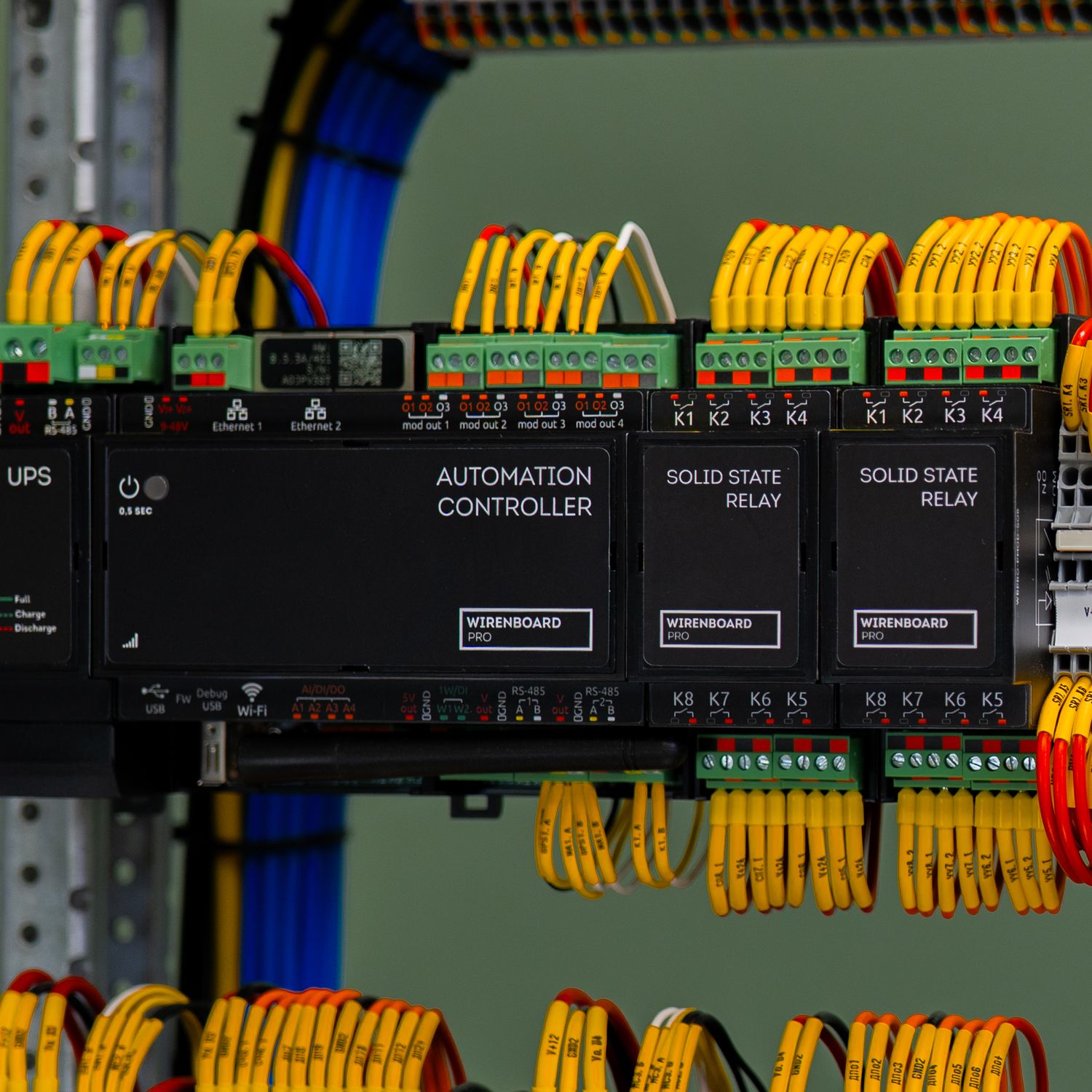

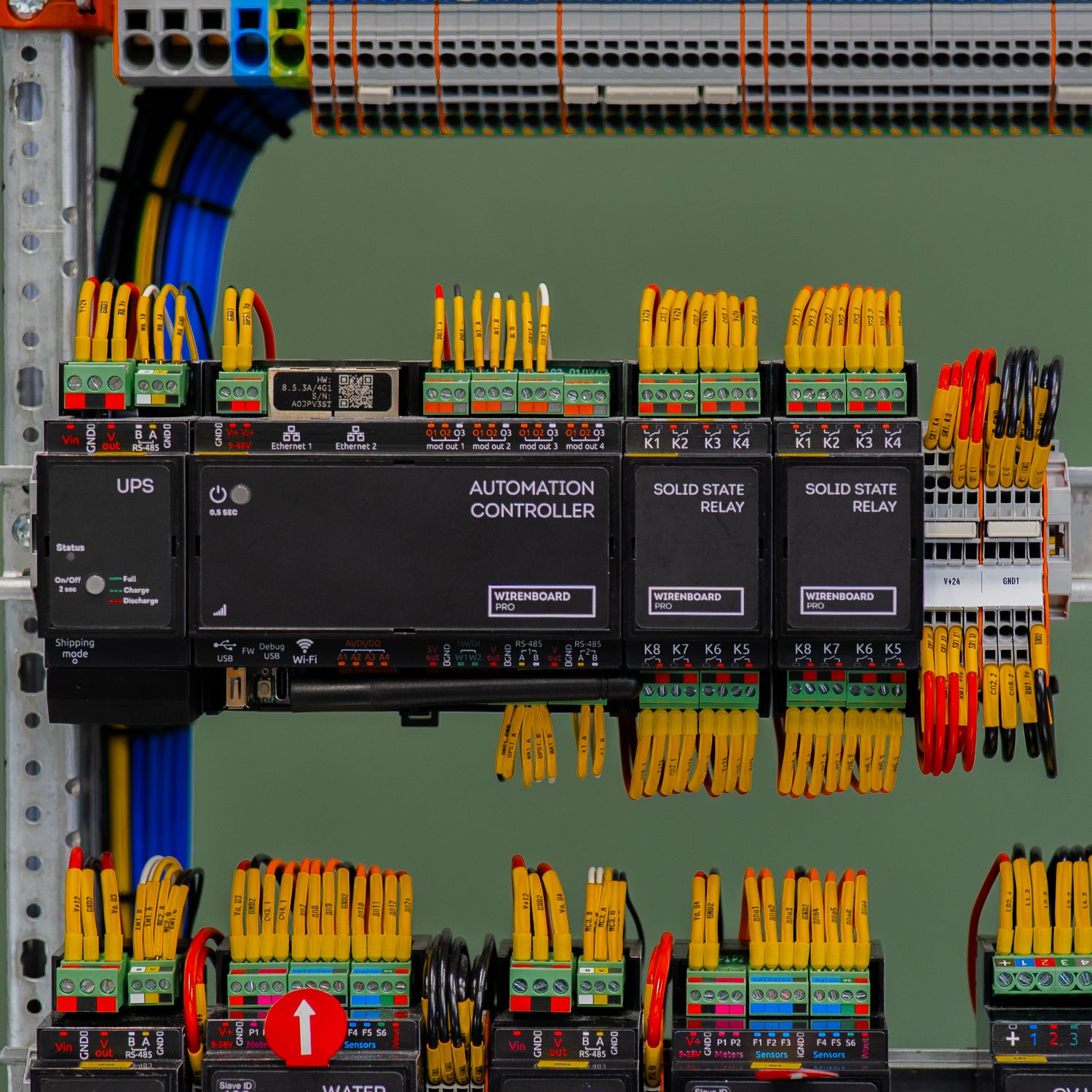

1. Контроллер WIRENBOARD PRO WBPRO-PLC7-2G-64G (1 шт.) - 64 500 руб.

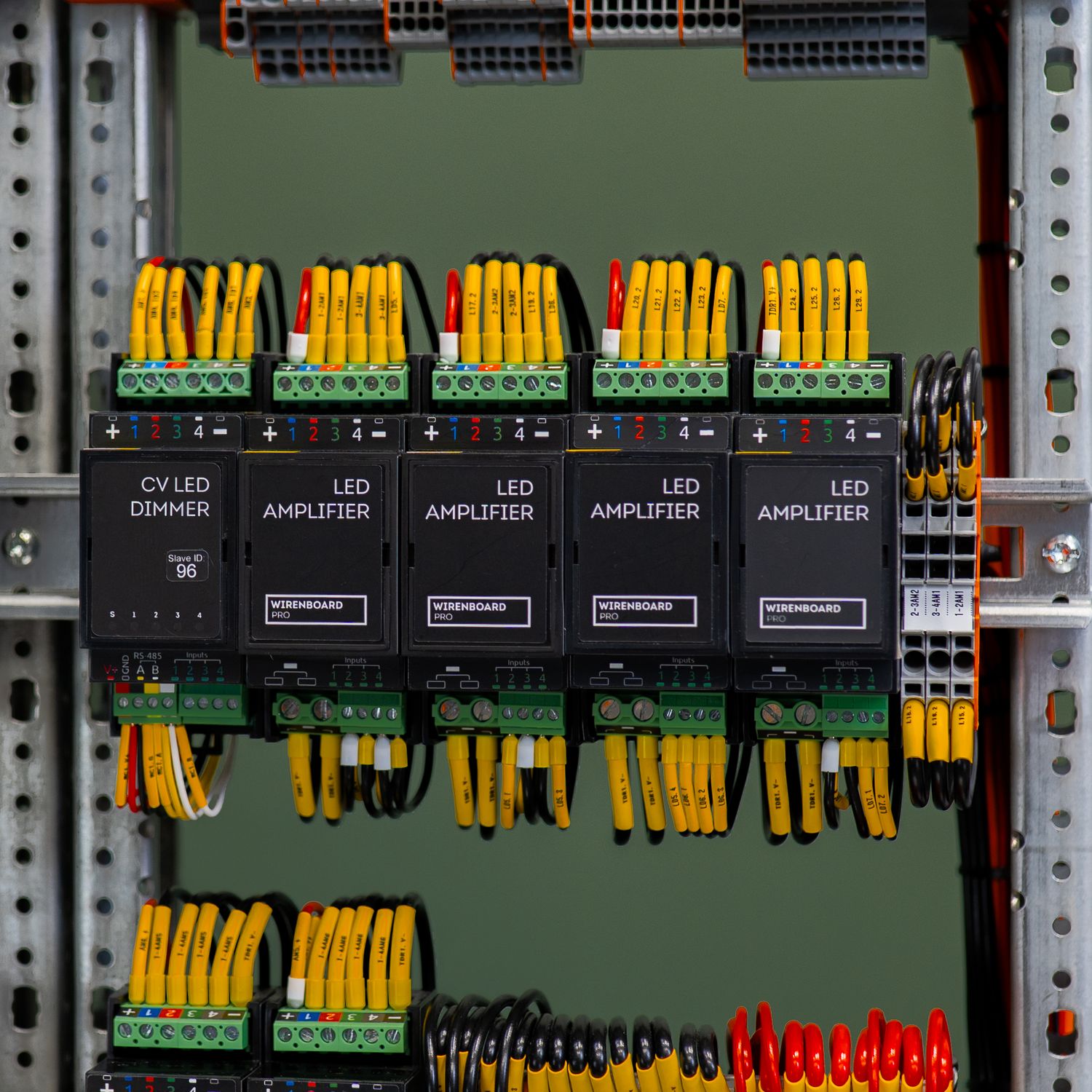

2. Четырехканальный диммер WIRENBOARD PRO WBPRO-LEDDIM (7 шт.) - 55 300 руб.

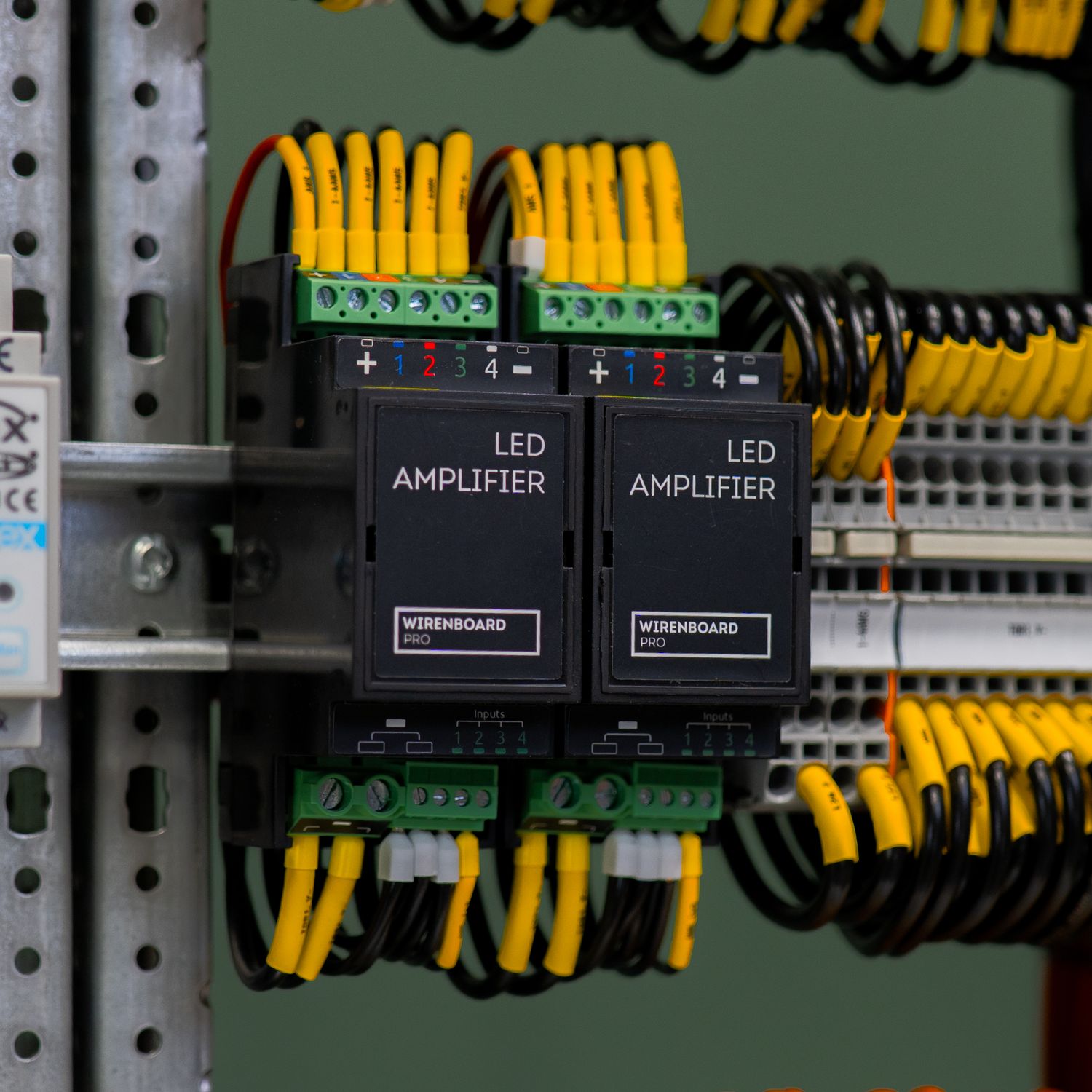

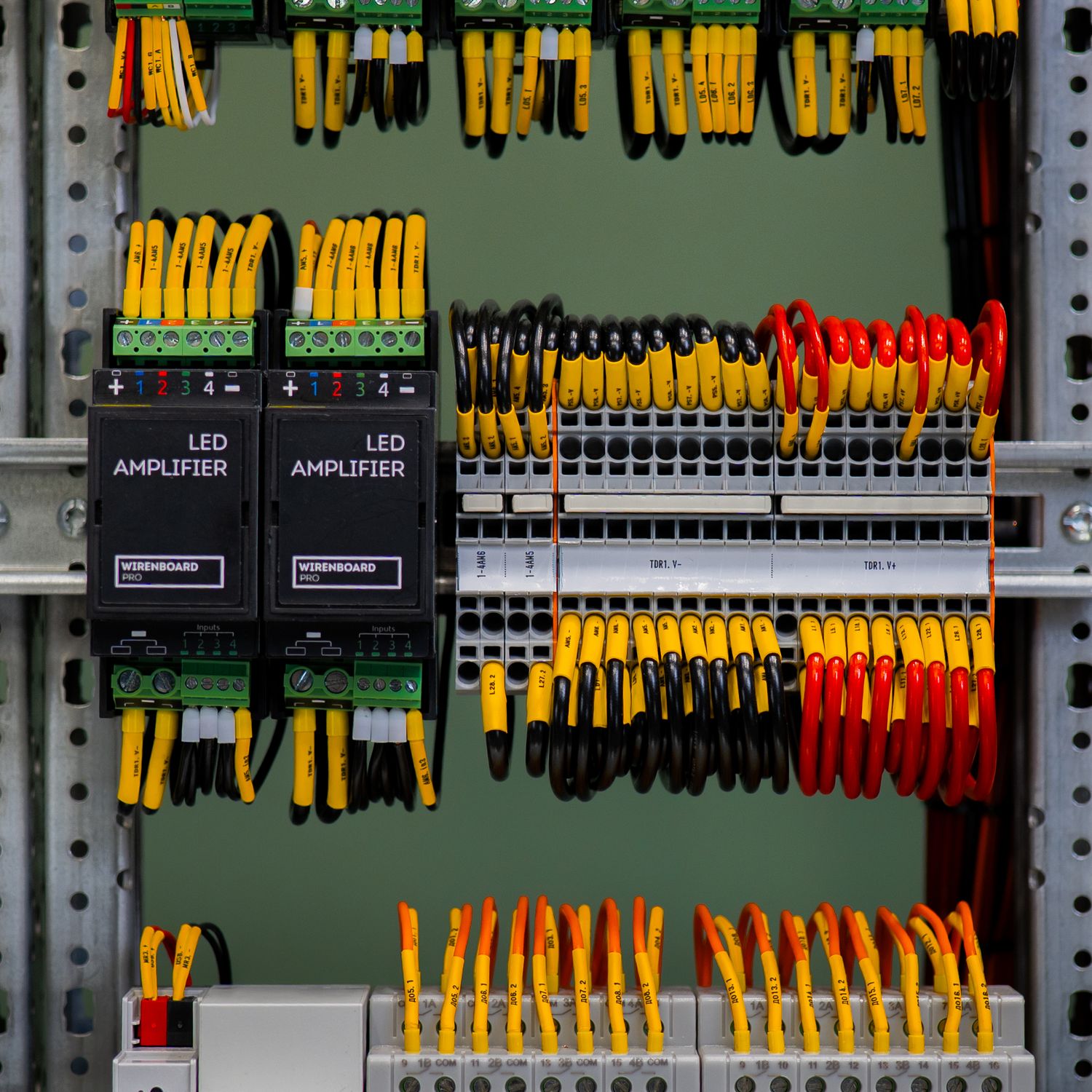

3. Усилитель для светодиодных лент WIRENBOARD PRO WBPRO-AMP (6 шт.) - 38 400 руб.

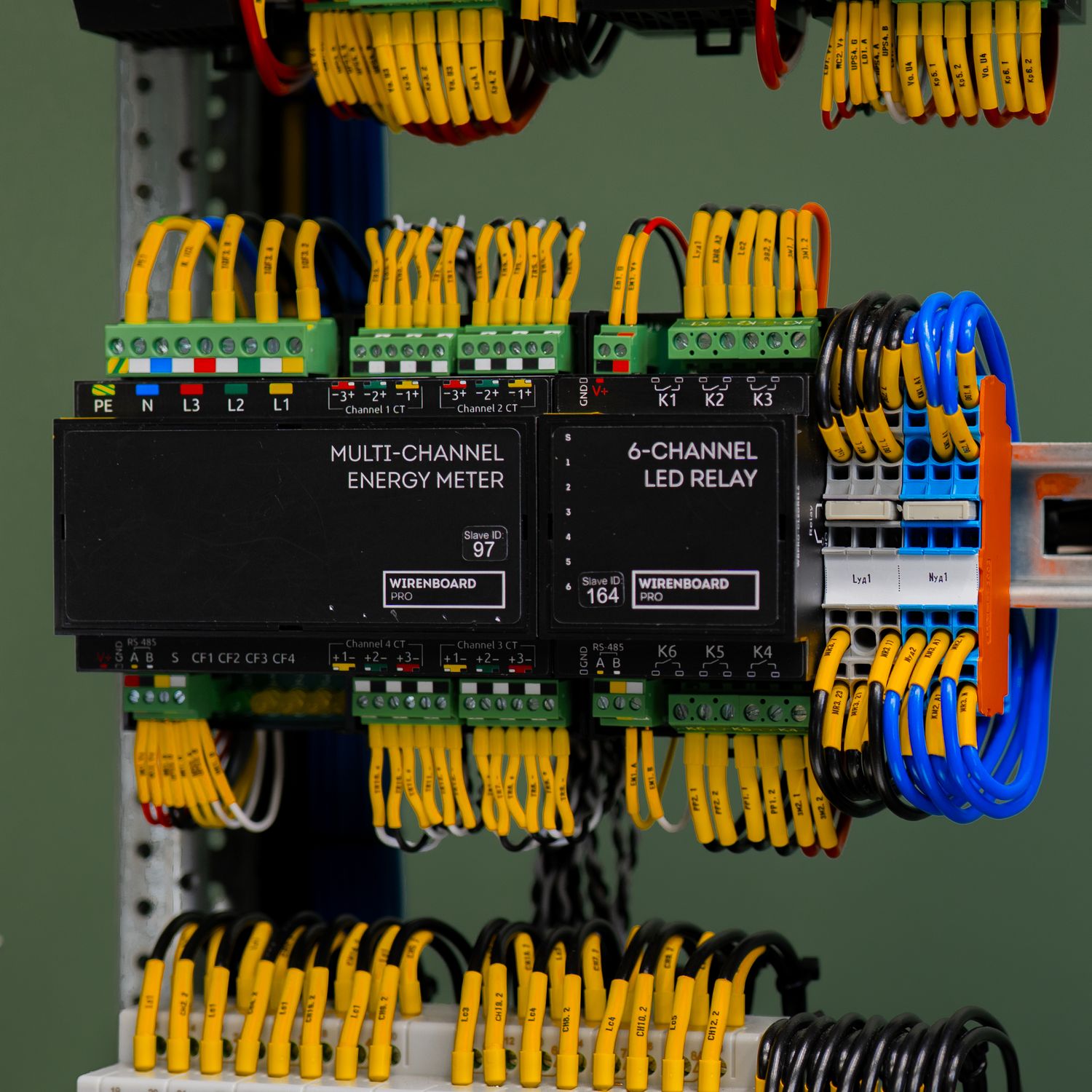

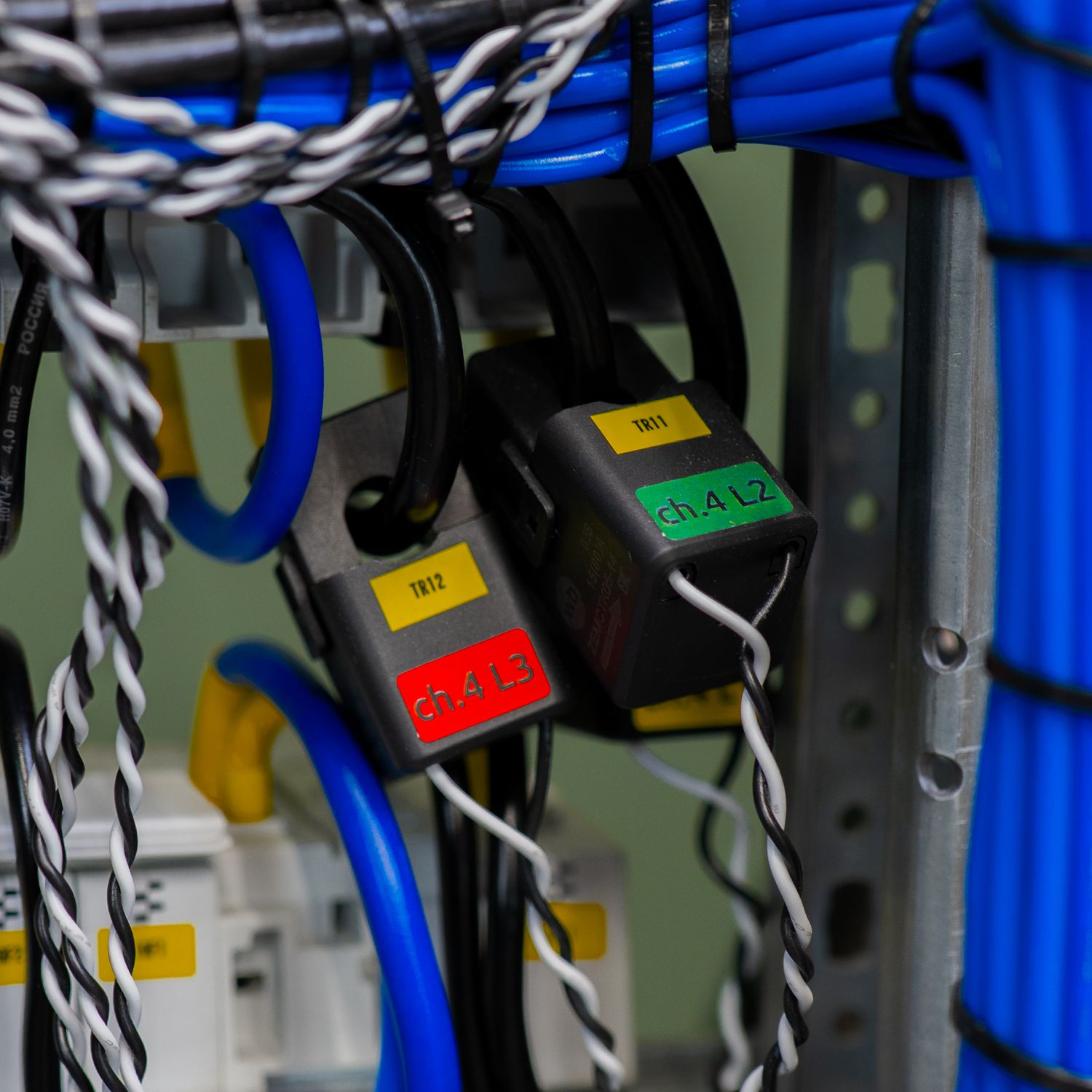

4. WBPRO-METER12 (1 шт.) - 31 500 руб.
5. IP Router KNX Ekinex EK-IF1-SEC-TP (1 шт.) - 94 800 руб.
6. Шлюз KNX EK-BF1-TP-D1 (2 шт.) - 204 600 руб.

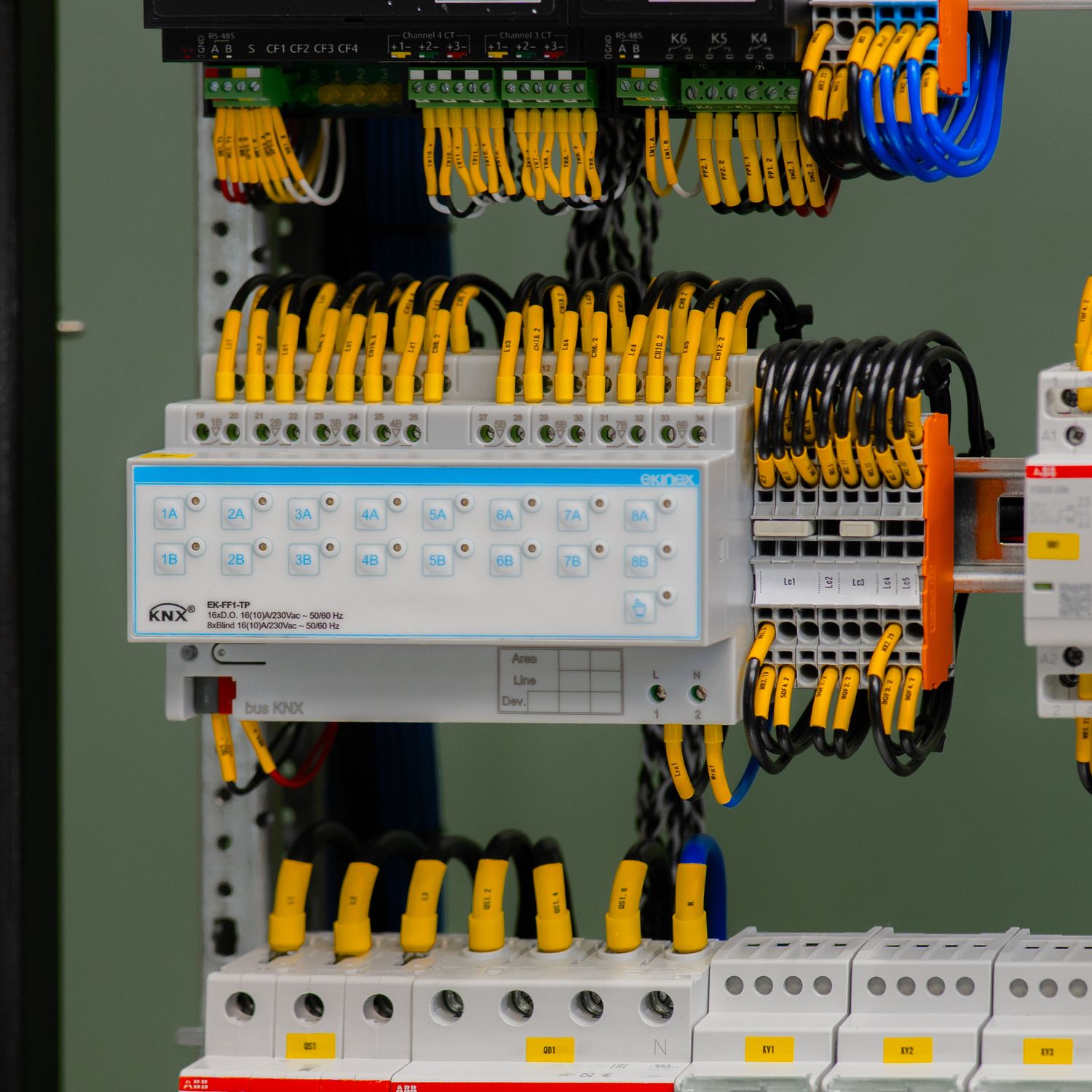

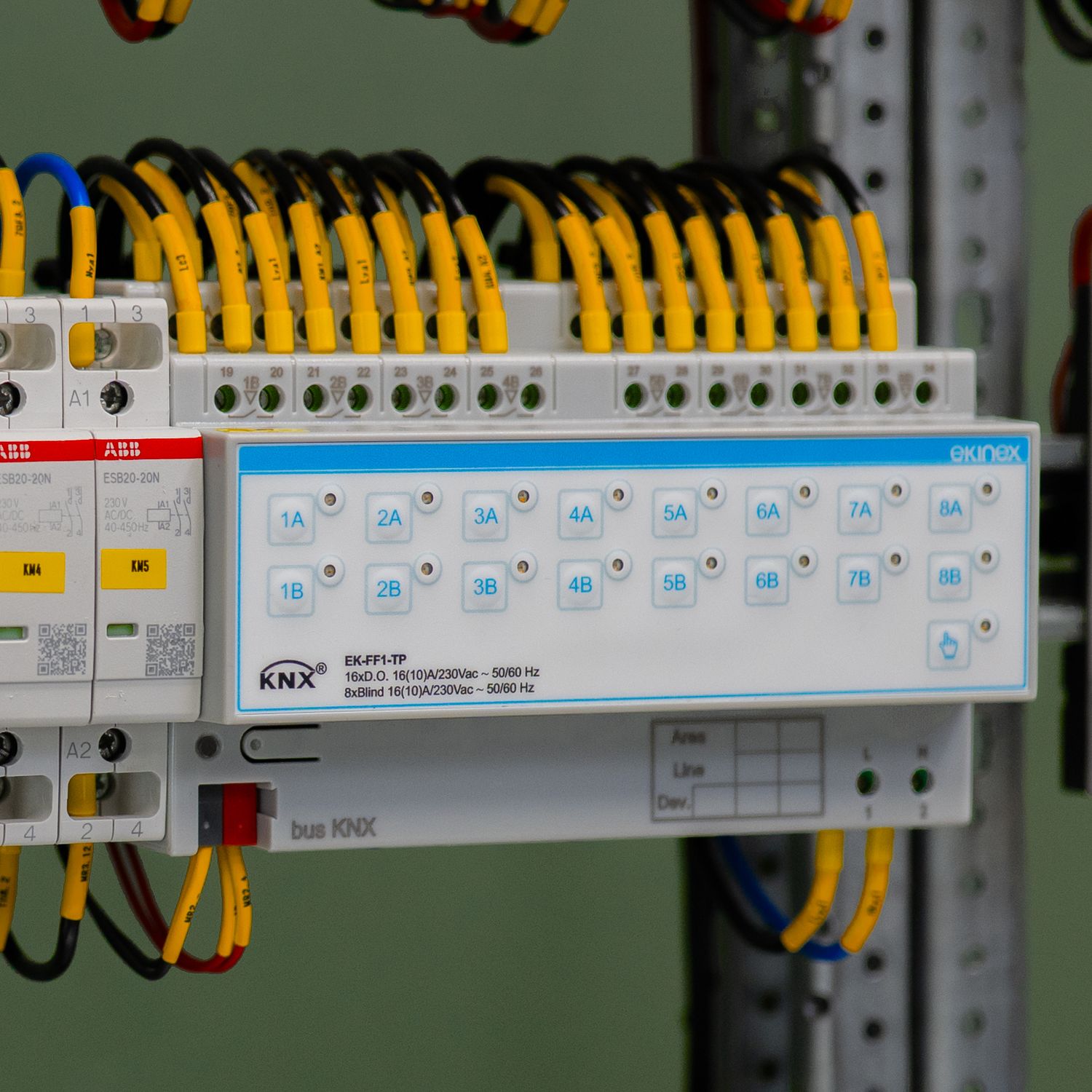

7. 16 канальное реле Ekinex EK-FF1-TP (2 шт.) - 352 000 руб.
8. Линейный соединитель Ekinex EK-BA1-TP (1 шт.) - 74 800 руб.
9. USB-KNX интерфейс EK-BD1-TP (1 шт.) - 57 200 руб.

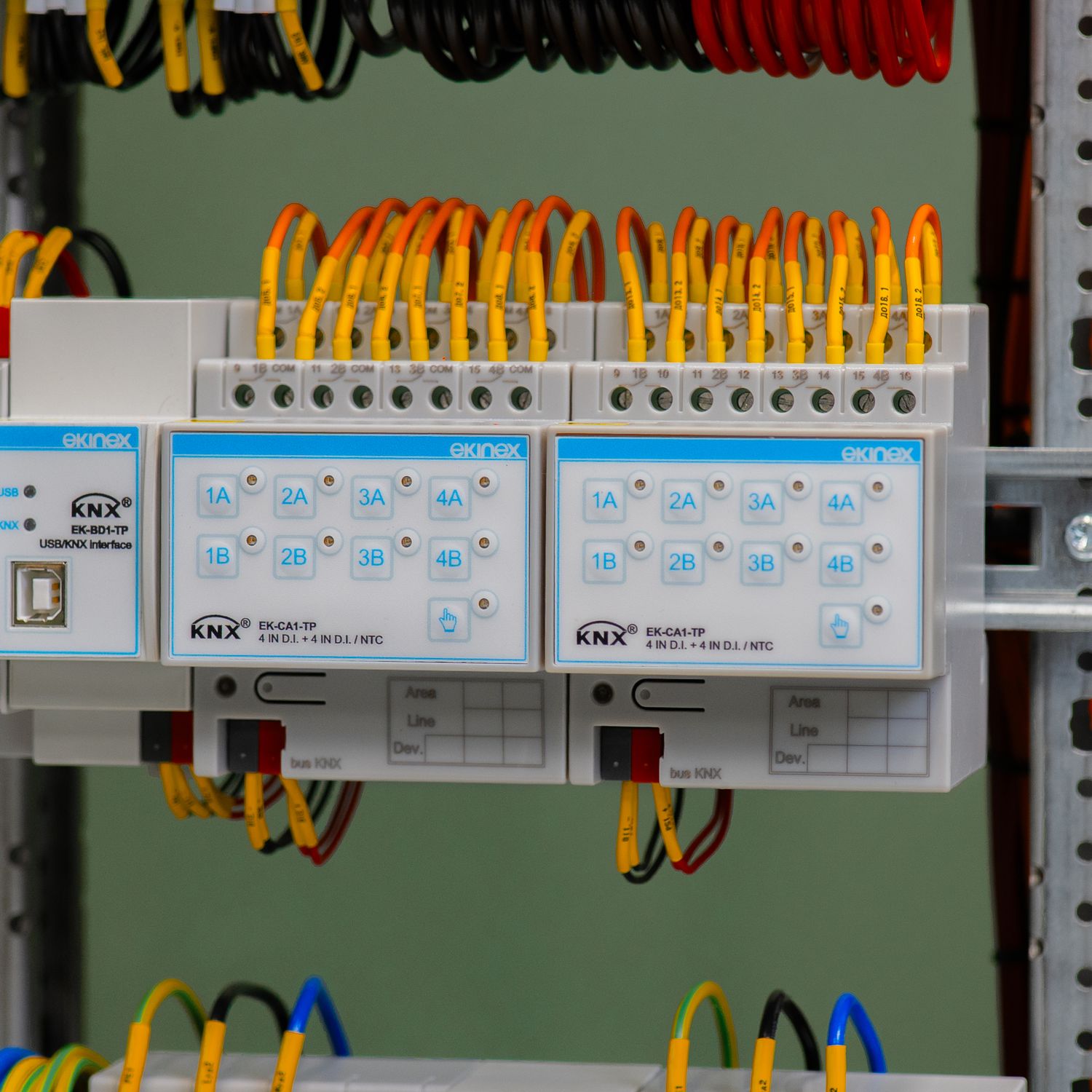

10. Модуль входов Ekinex EK-CA1-TP (2 шт.) - 85 600 руб.

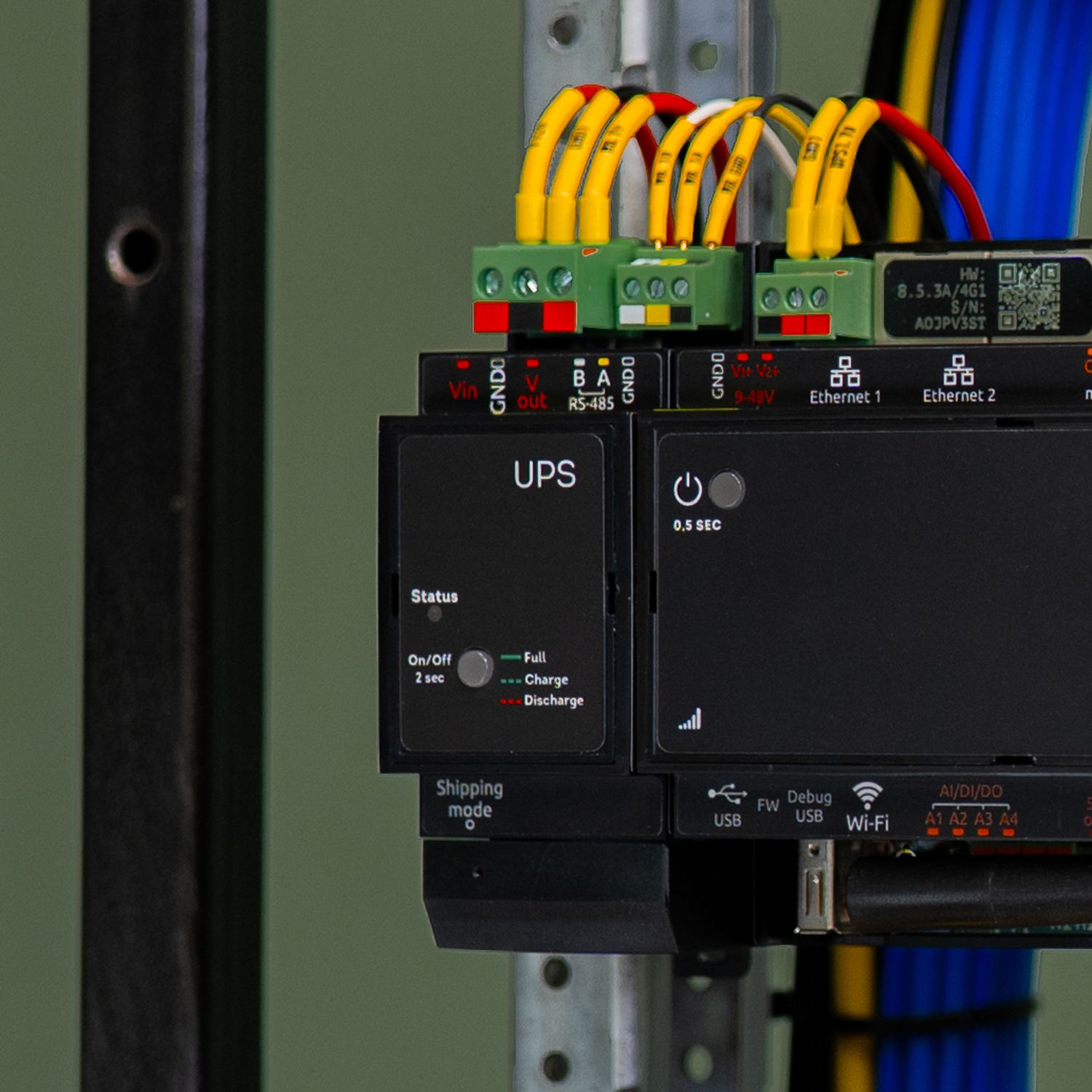

11. Модуль ИБП WIRENBOARD PRO WBPRO-UPS (4 шт.) - 51 200 руб.
12. Модуль ввода-вывода WBPRO-PMOD-SO8 (2 шт.) - 11 600 руб.

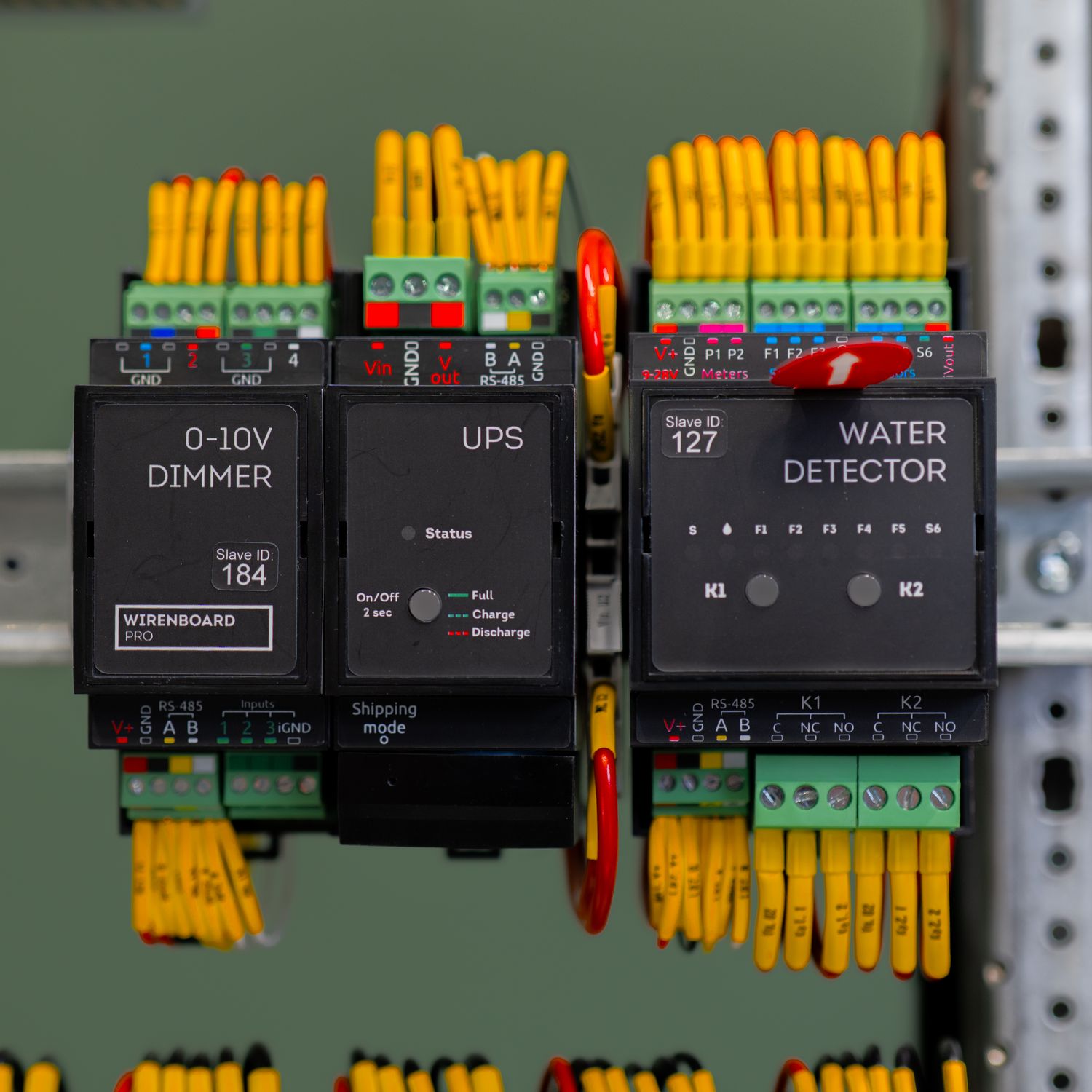

13. Модуль выходов WIRENBOARD PRO WBPRO-10VDIM (1 шт.) - 9 300 руб.
14. Модуль защиты от протечек WBPRO-WATER (4 шт.) - 58 000 руб.
15. Модуль реле WIRENBOARD PRO WBPRO-CLEDREL6 (1 шт.) - 11 200 руб.

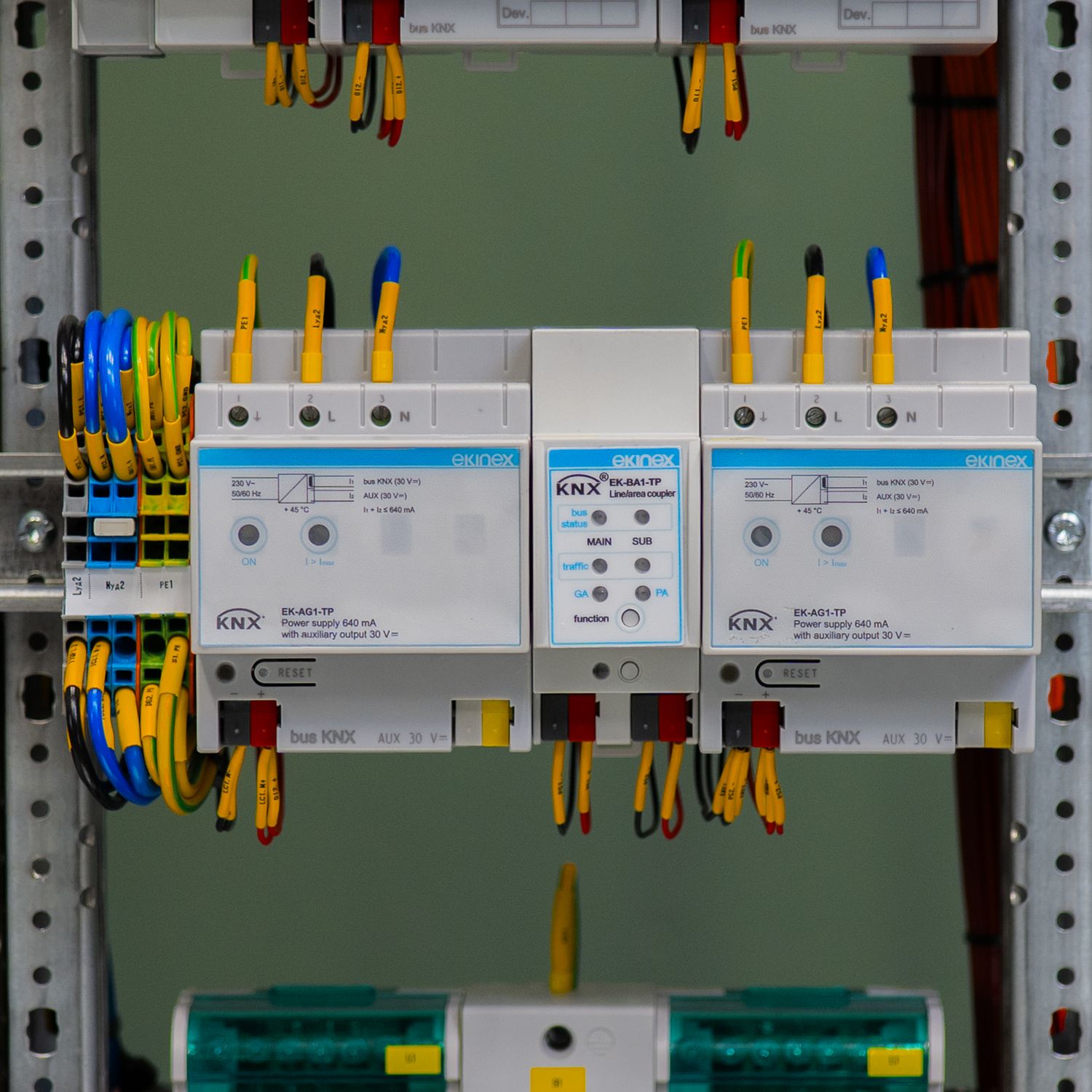

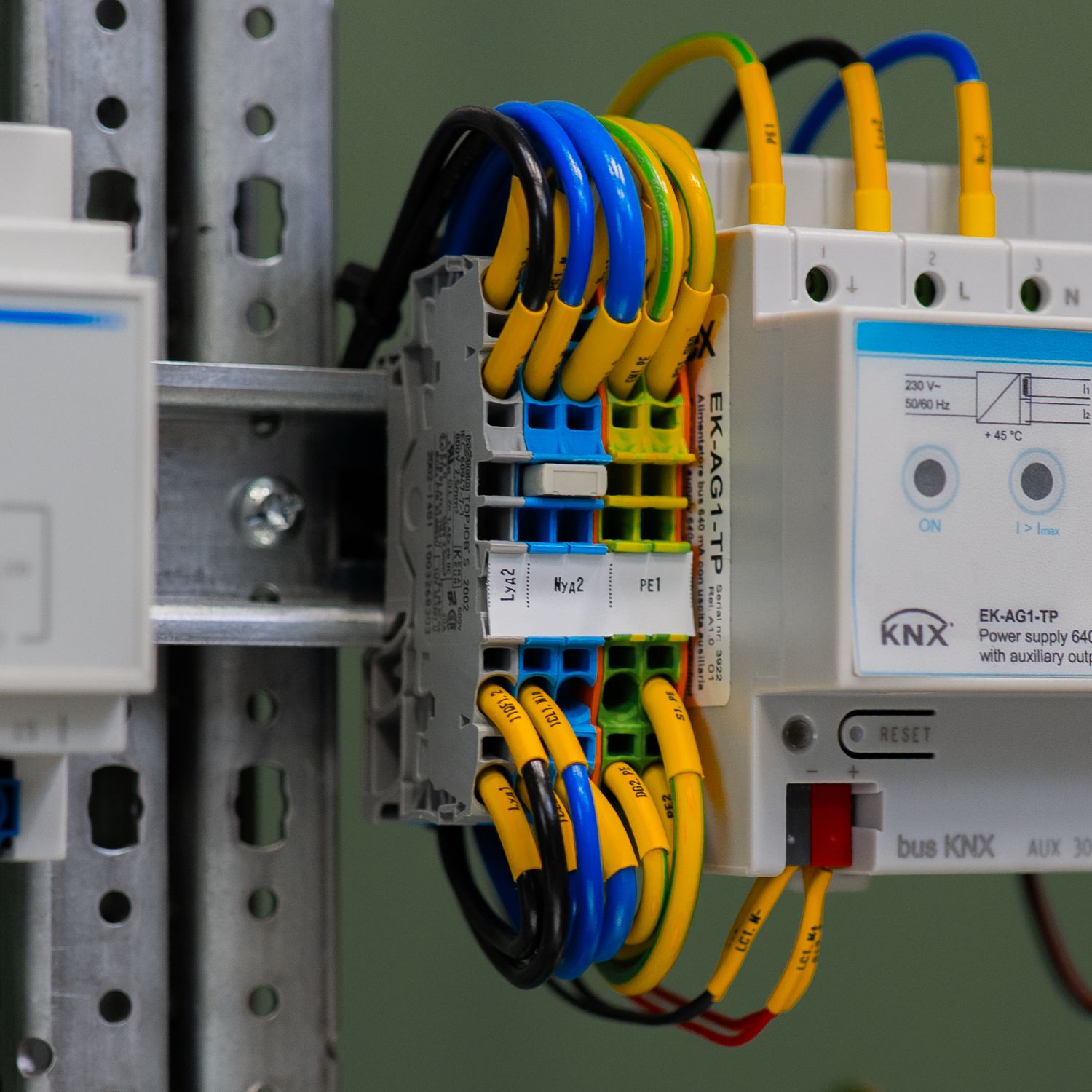

16. Блок питания KNX EKINEX EK-AB1-TP (2 шт.) - 250 000 руб.

Итого: 1 450 000 руб.
