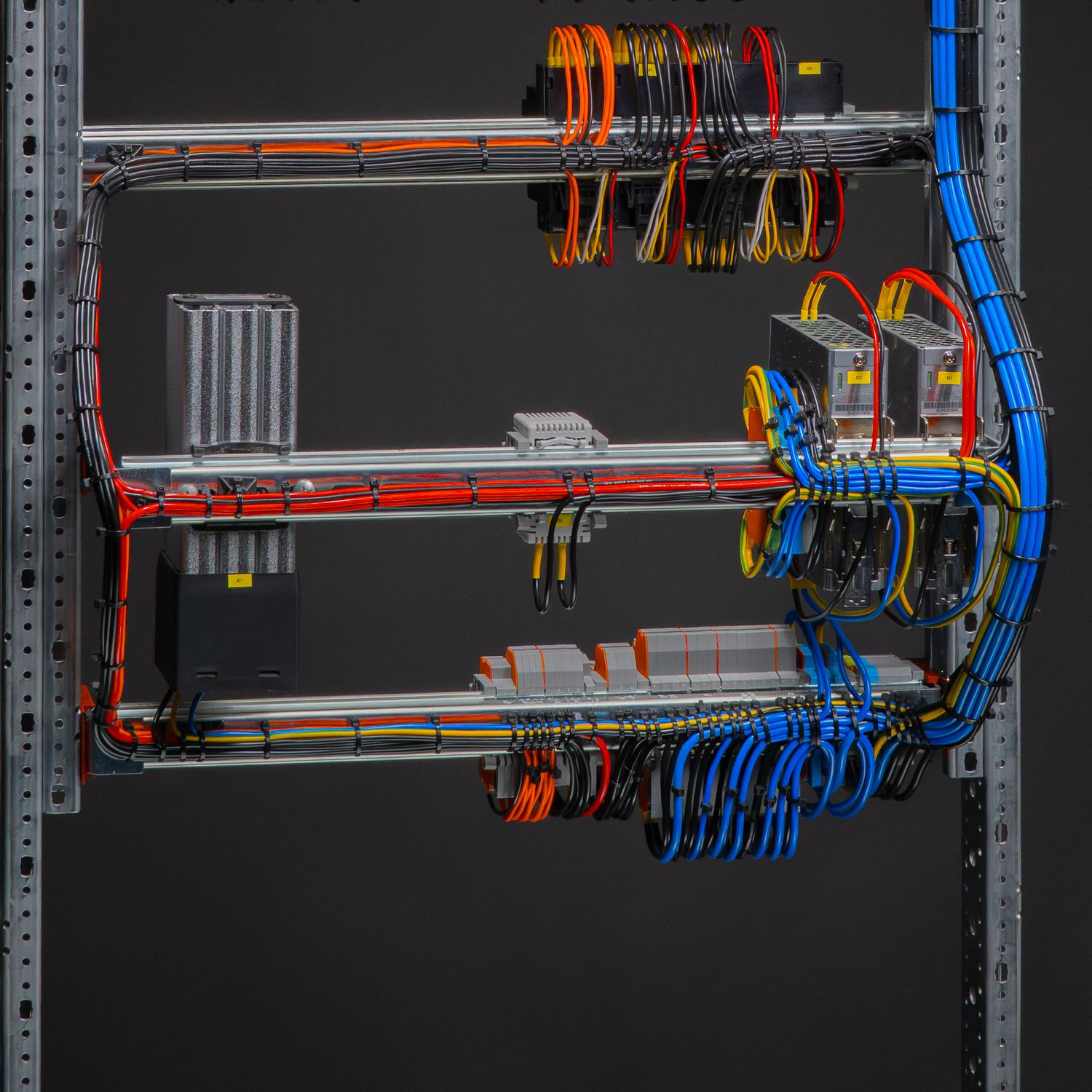

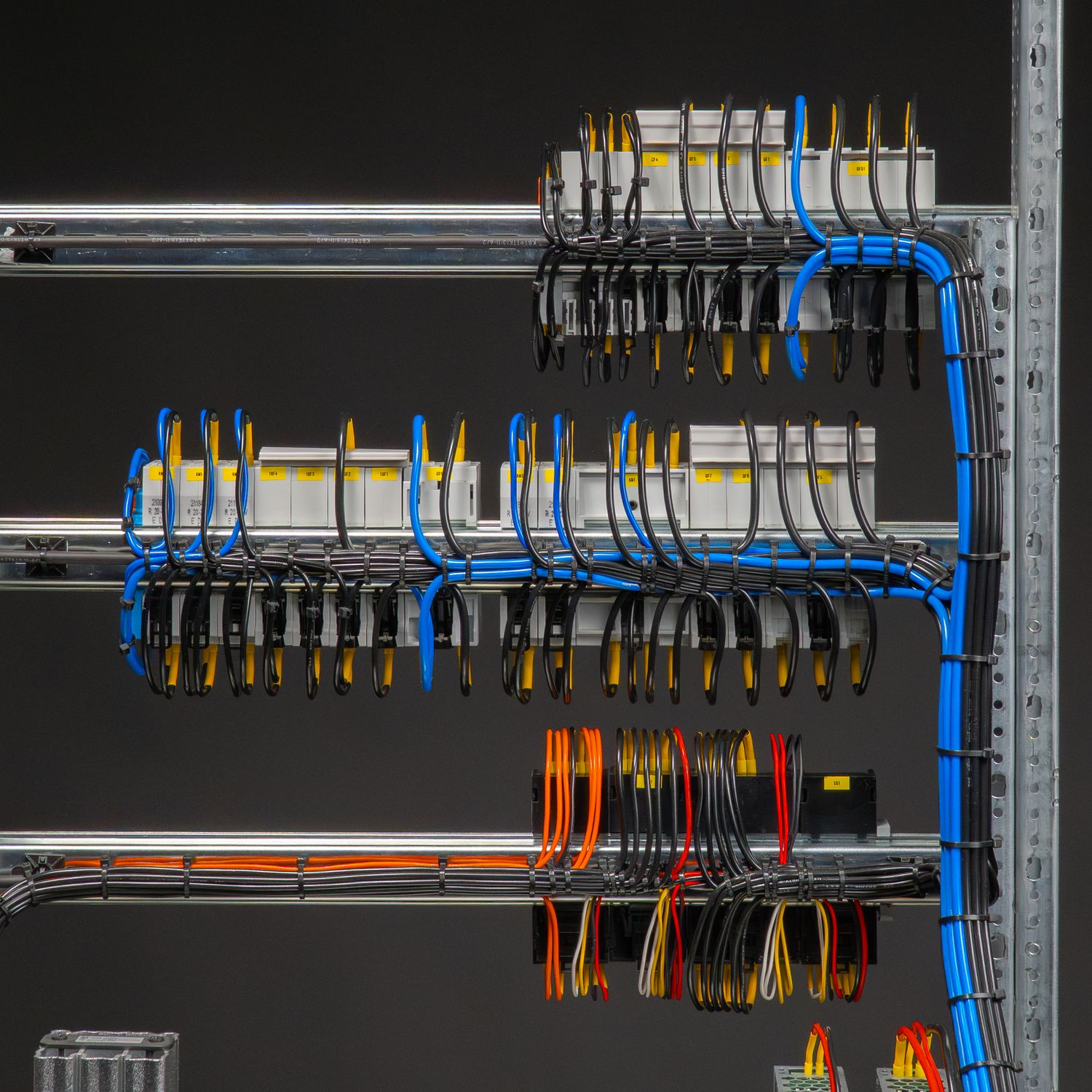

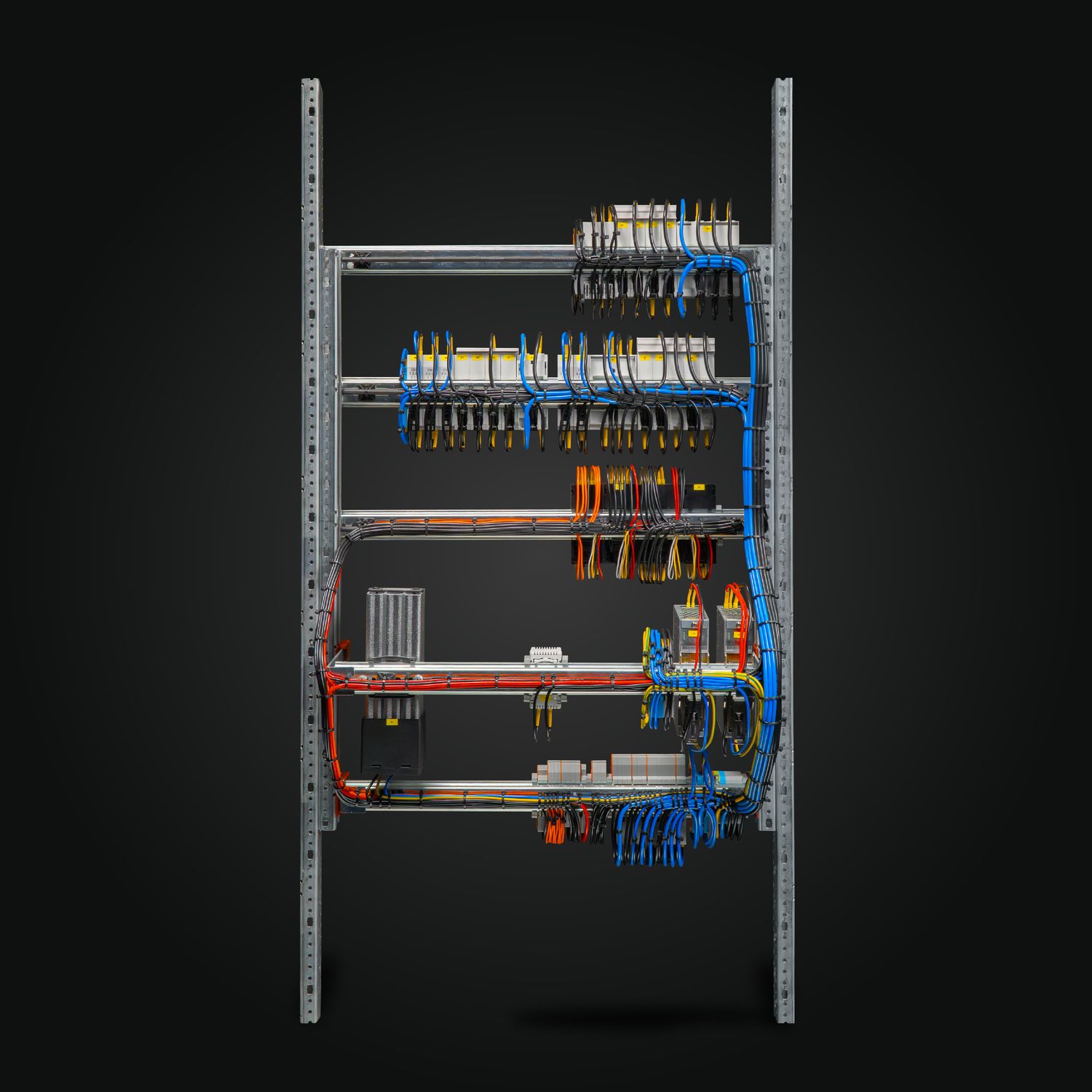

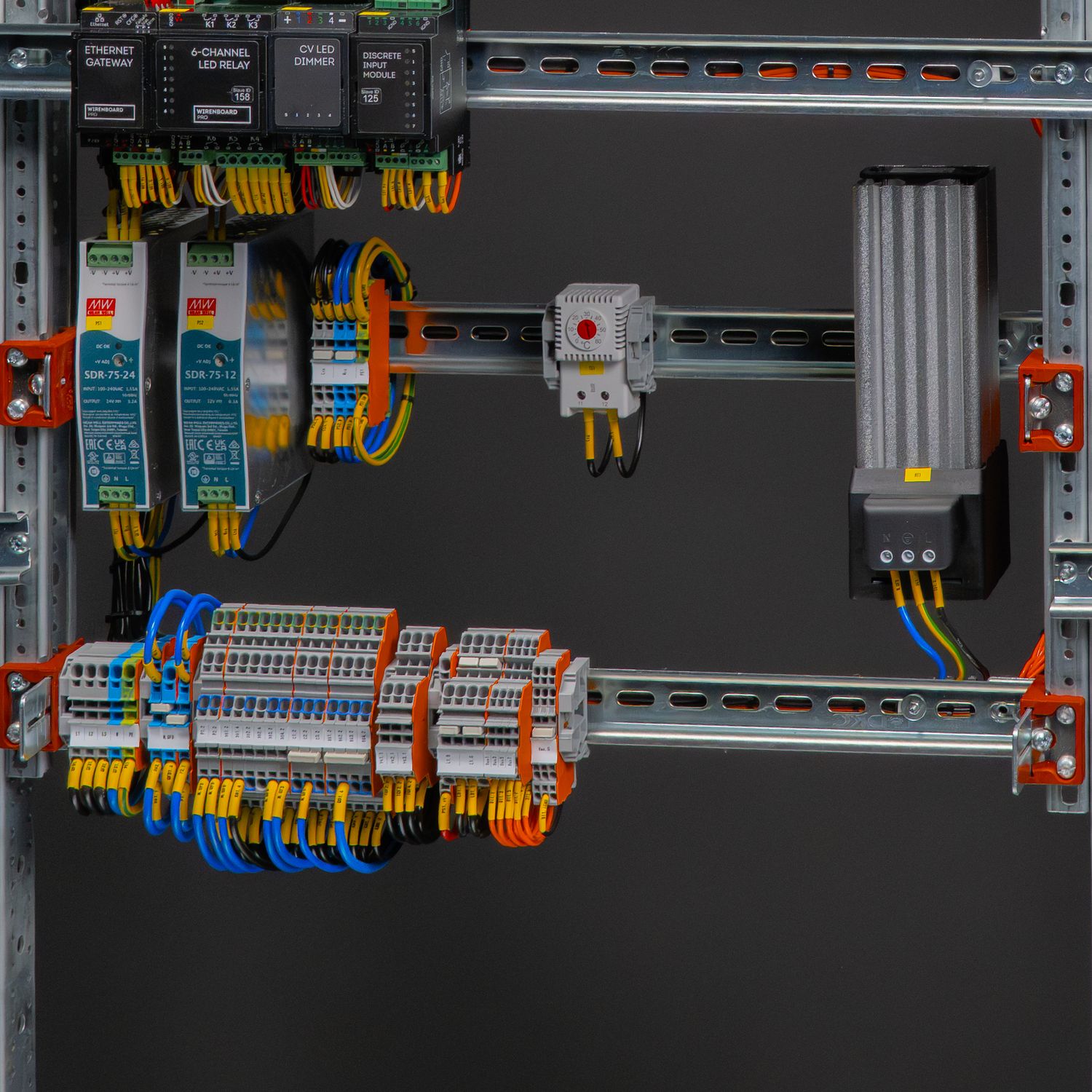

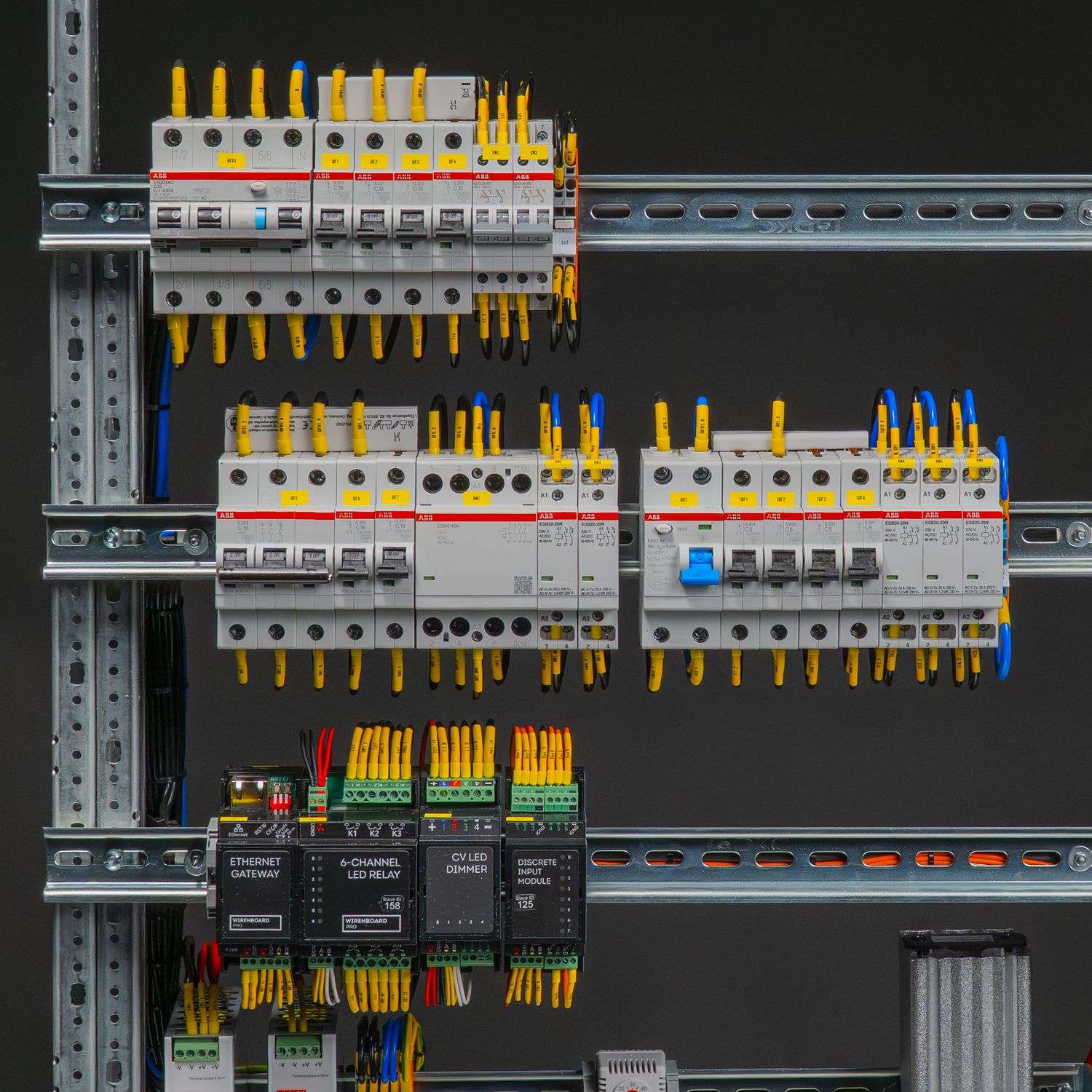

Сборка щита умного дома на WIRENBOARD PRO за 273 000 руб.

Третий из трех щитов для умного дома, предназначенных для управления уличным освещением для загородного дома в Московской области площадью 300 кв. м.

Встроен в общую систему умного дома на базе WIRENBOARD PRO с управлением через Apple Home и голосовым управлением через Алису.

Квартира площадью: 300 кв.м.
Общее количество соединений в щите 237 шт.
Проектирование щита 4 рабочих дней.
Подготовка и сборка щита 5 рабочих дней.
Умный дом на автоматике: WIRENBOARD PRO и KNX
ПО Умного дома: SprutHub + кастомные сценарии на JS
Голосовое управление на русском языке: Алиса, Сири
Приложение для управления умным домом: Apple Home, Яндекс Умный дом

Групп выключателей - 1 шт.
Клавиш выключателей - 2 шт.
Групп освещения недиммируемых - 2 шт.
Групп светодиодных лент 220В, - 1 шт. длина 40 м.
Розеток 230B - 2 шт.
Электрических выводов неуправляемых - 5 шт.

1. Щит + наполнение - 82 575 руб.
2. Электрика в щите - 84 680 руб.
3. Оборудование автоматики - 45 200 руб.
4. Клеммы - 13 205 руб.
5. Сборка щита - 48 000 руб.

Итого на сумму: 273 660 руб.

1. Корпус навесной STE DKC R5STE0863 (1 шт.) - 39 160 руб.
2. Рама пластронной системы DKC R5STMF86 (1 шт.) - 6 050 руб.
3. Пластрон с вырезом для модульного оборудования DKC R5ISP615 (5 шт.) - 12 725 руб.
4. Регулятор глубины ABB ZW59P2 (2 шт.) - 4 720 руб.

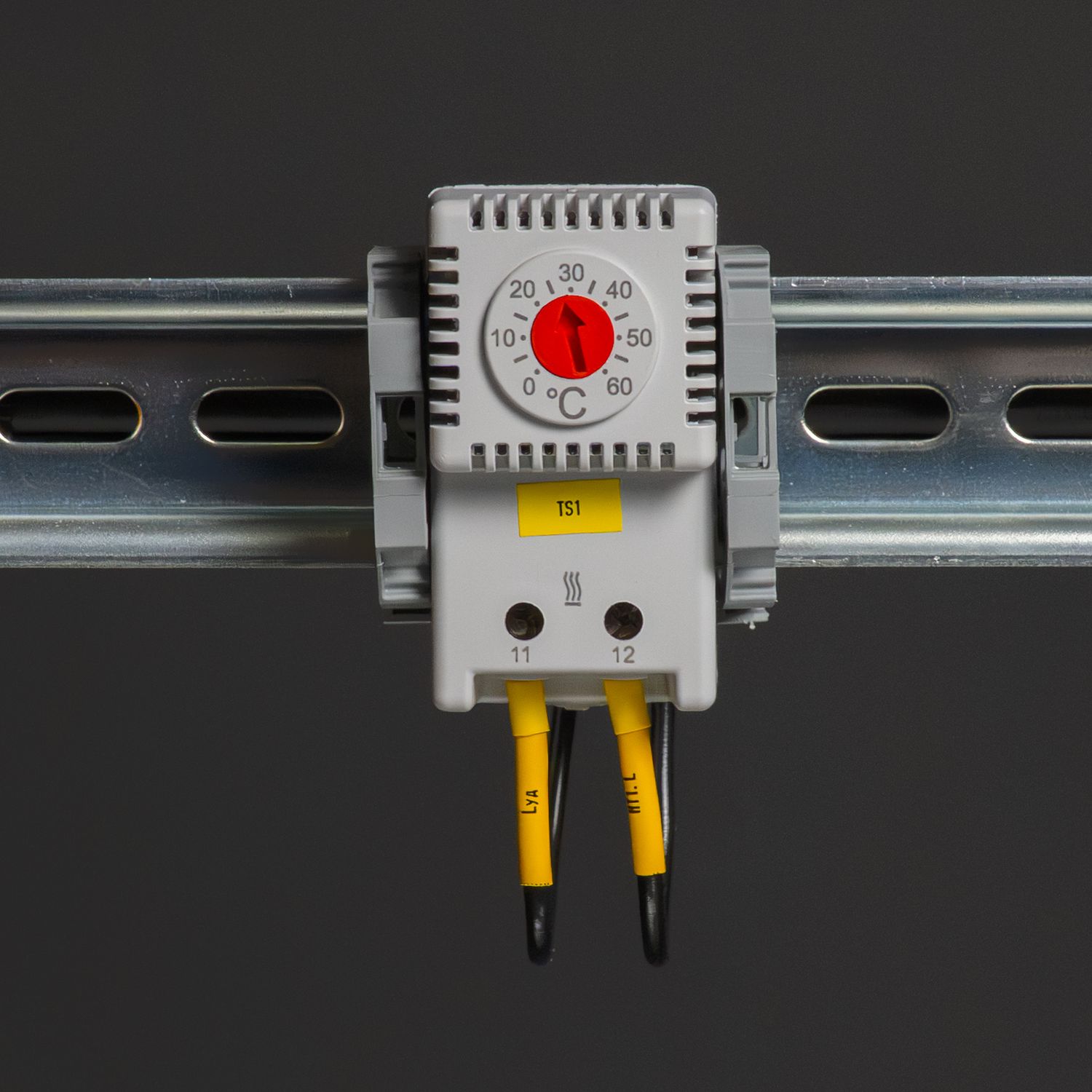

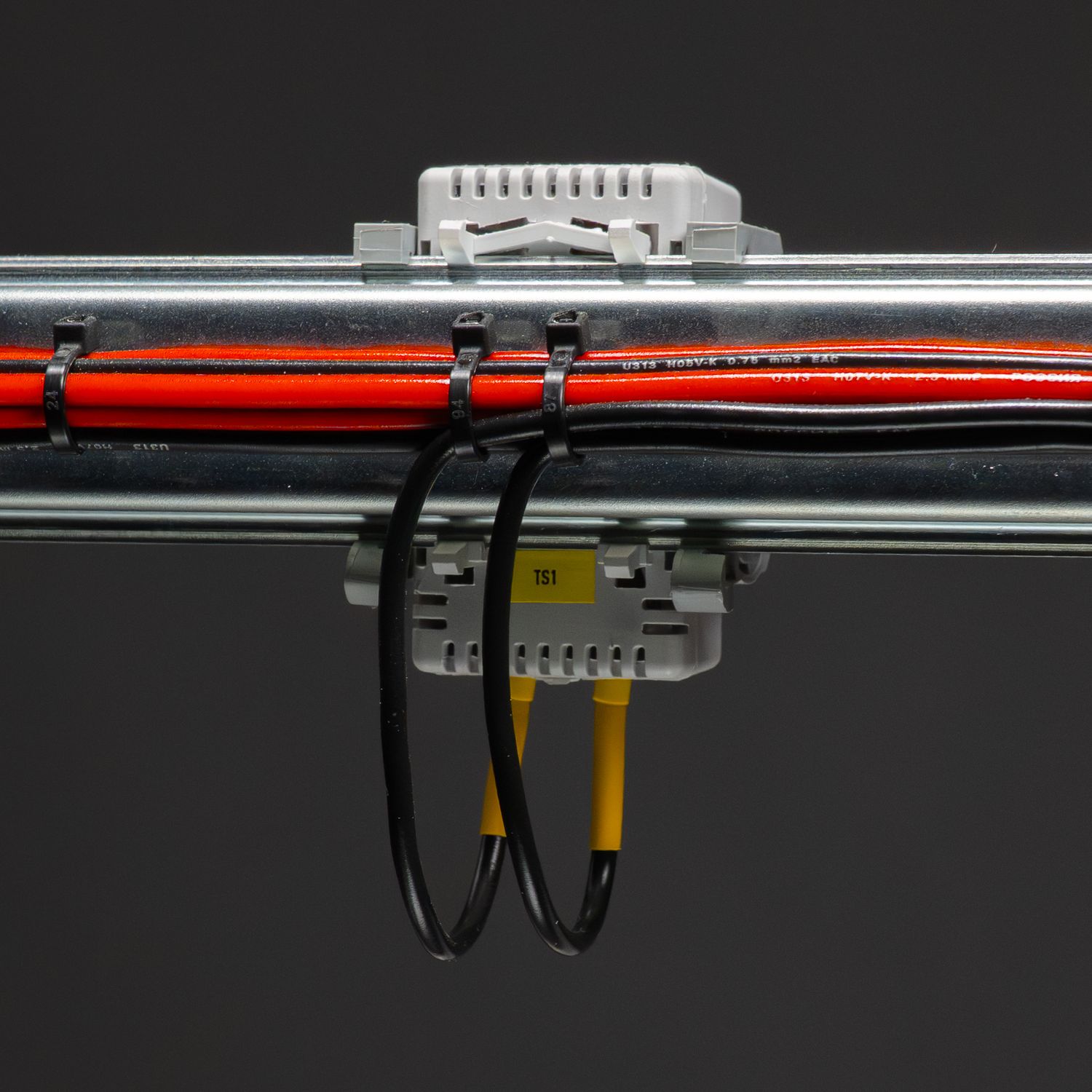

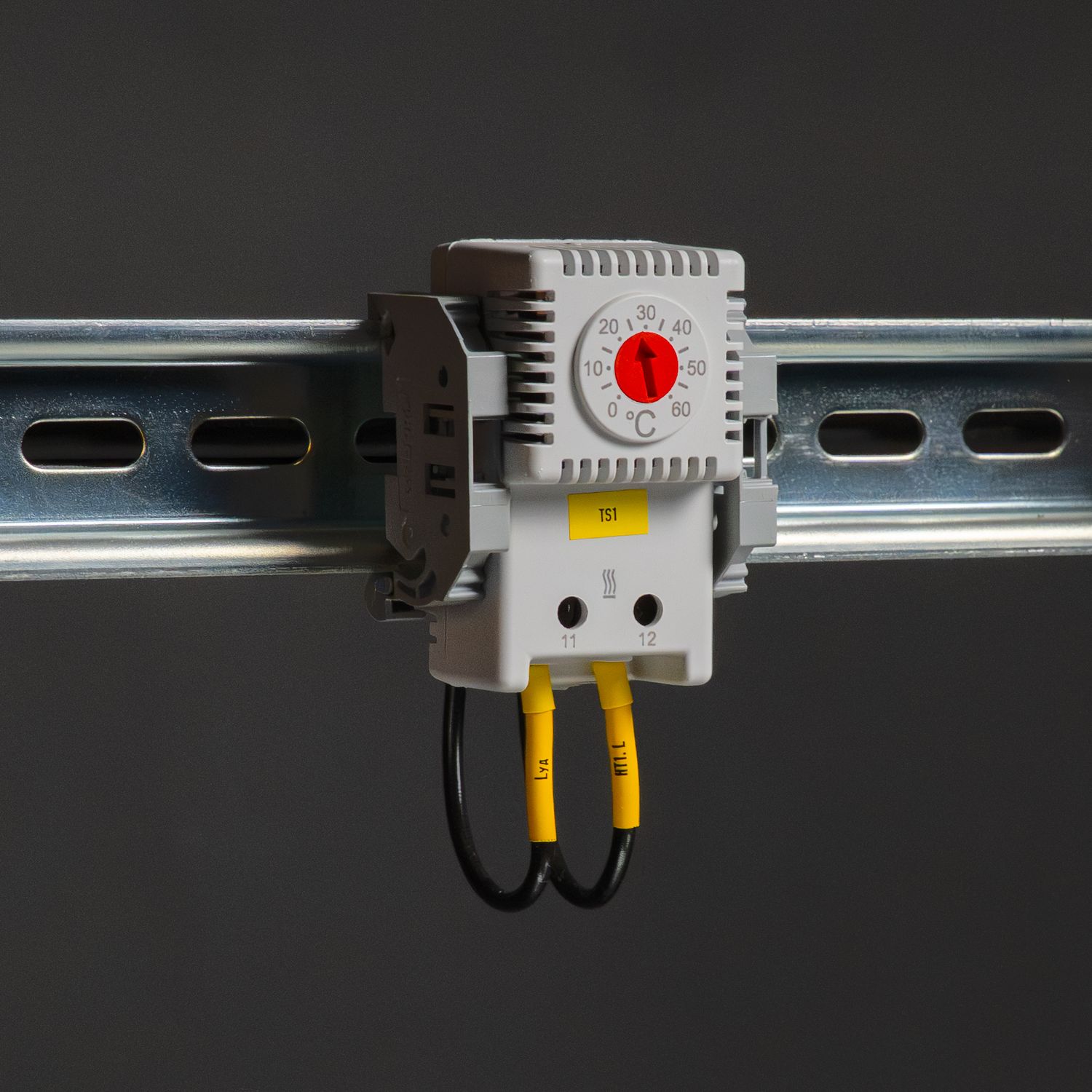

5. Терморегулятор NC DKC R5THR2 (1 шт.) - 1 920 руб.

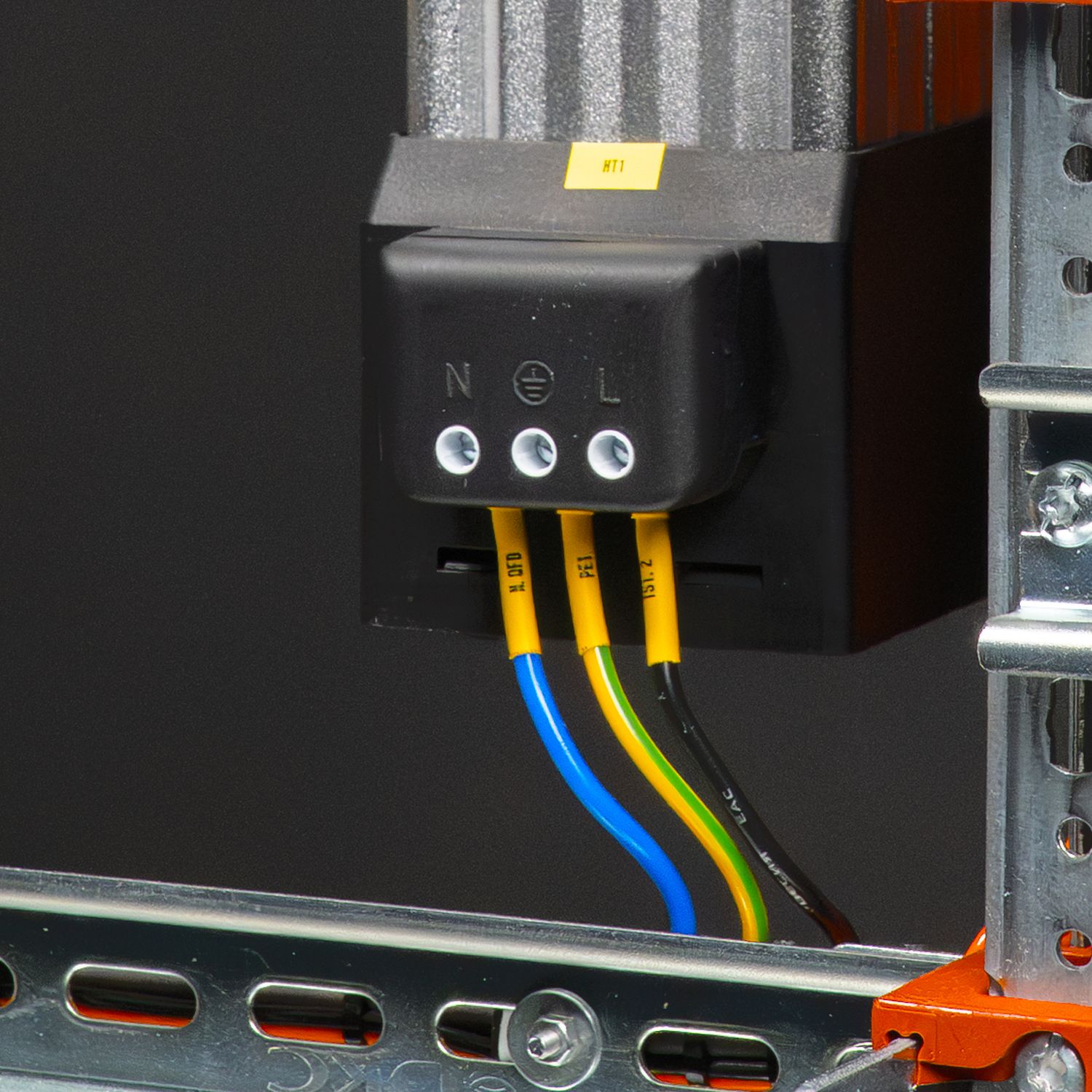

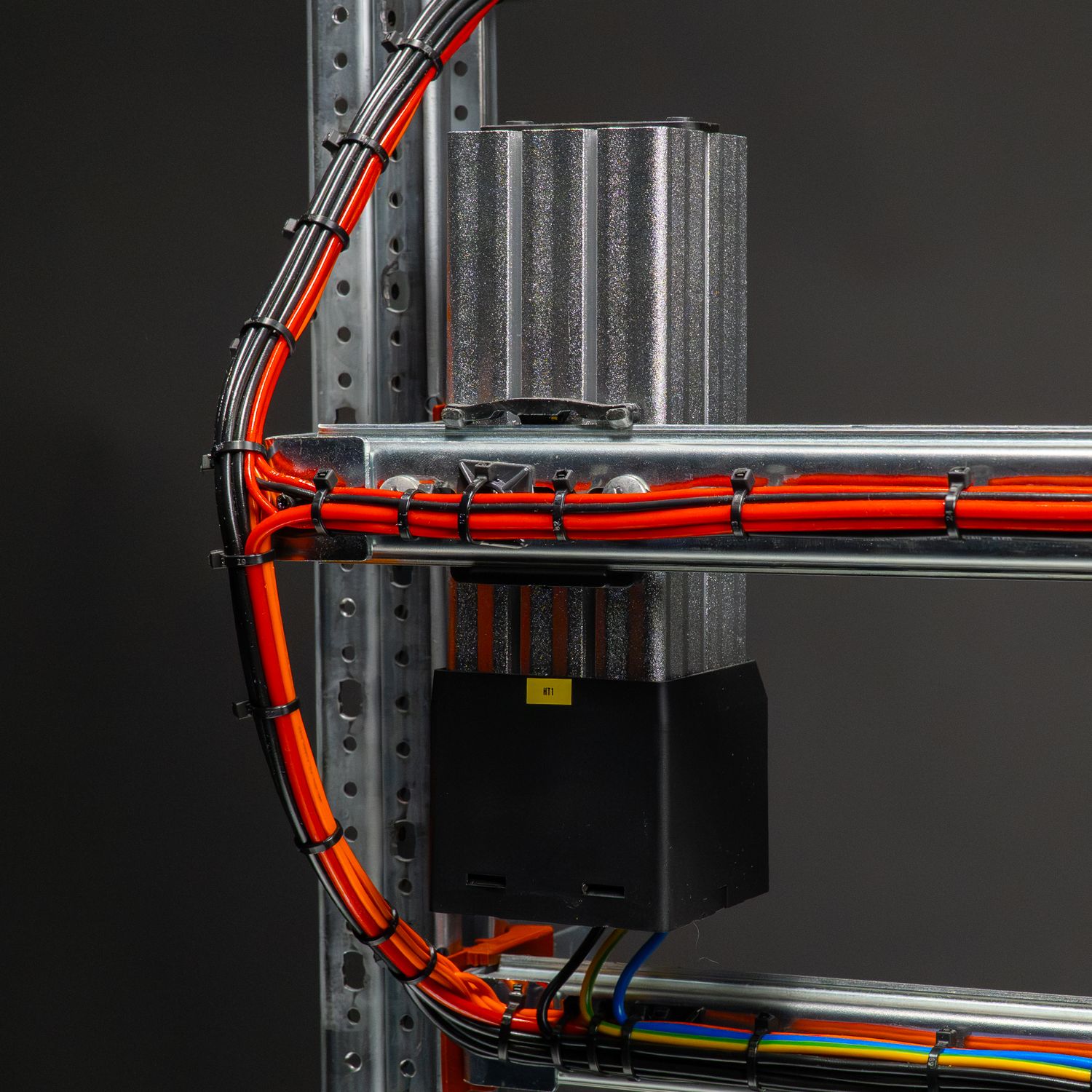

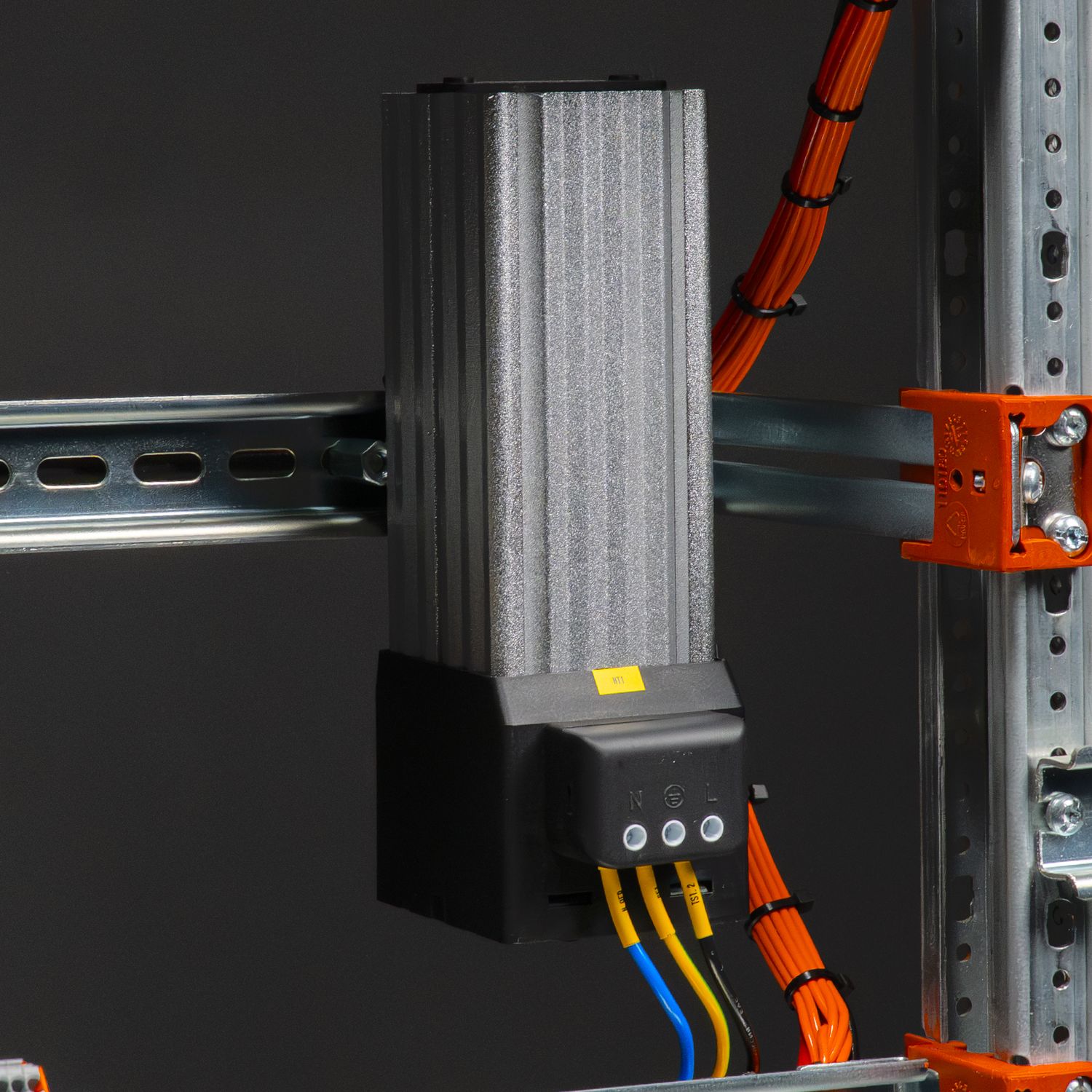

6. Обогреватель в алюминиевом корпусе с вентилятором 250 Вт DKC R5AHT250 (1 шт.) - 18 000 руб.

Итого: 82 575 руб.

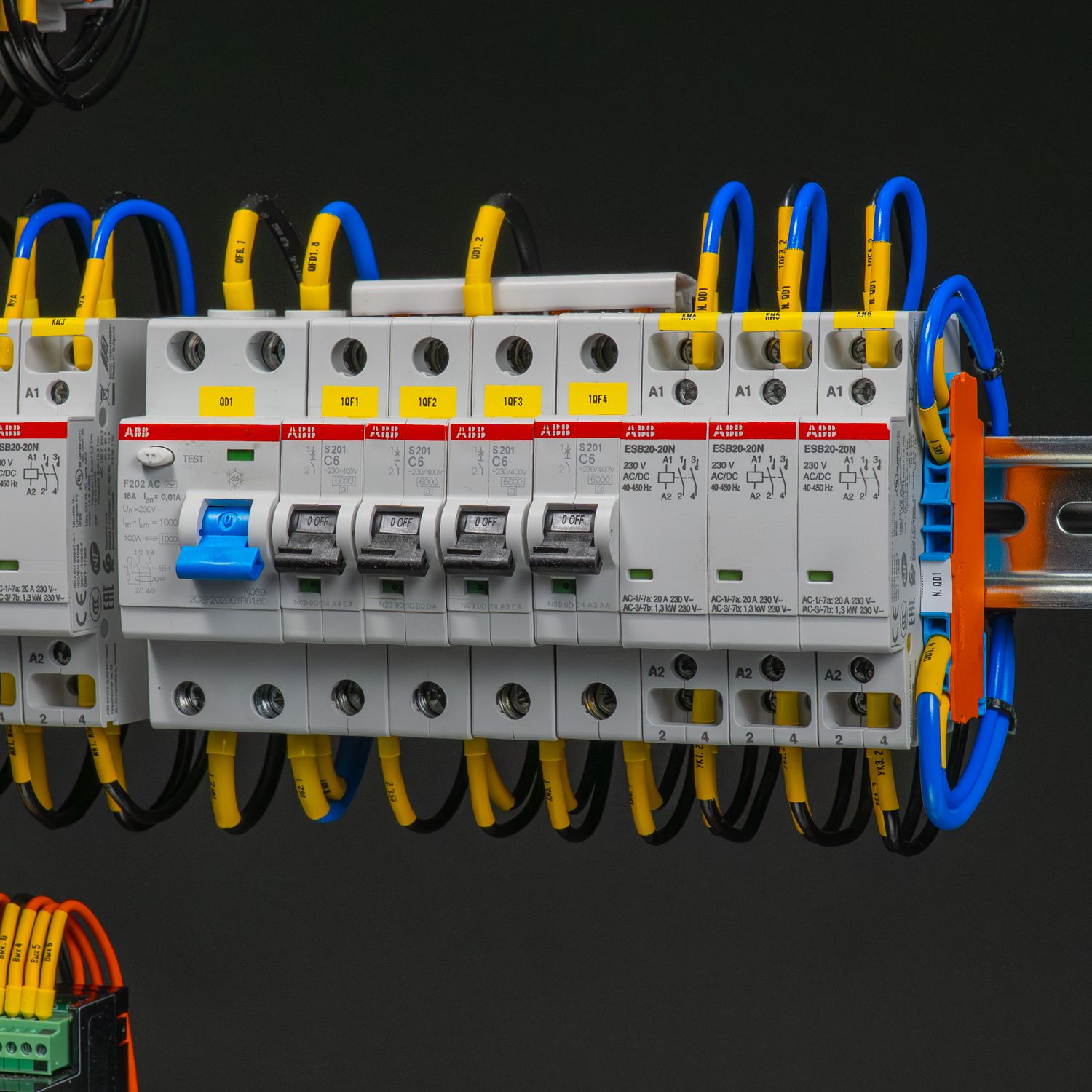

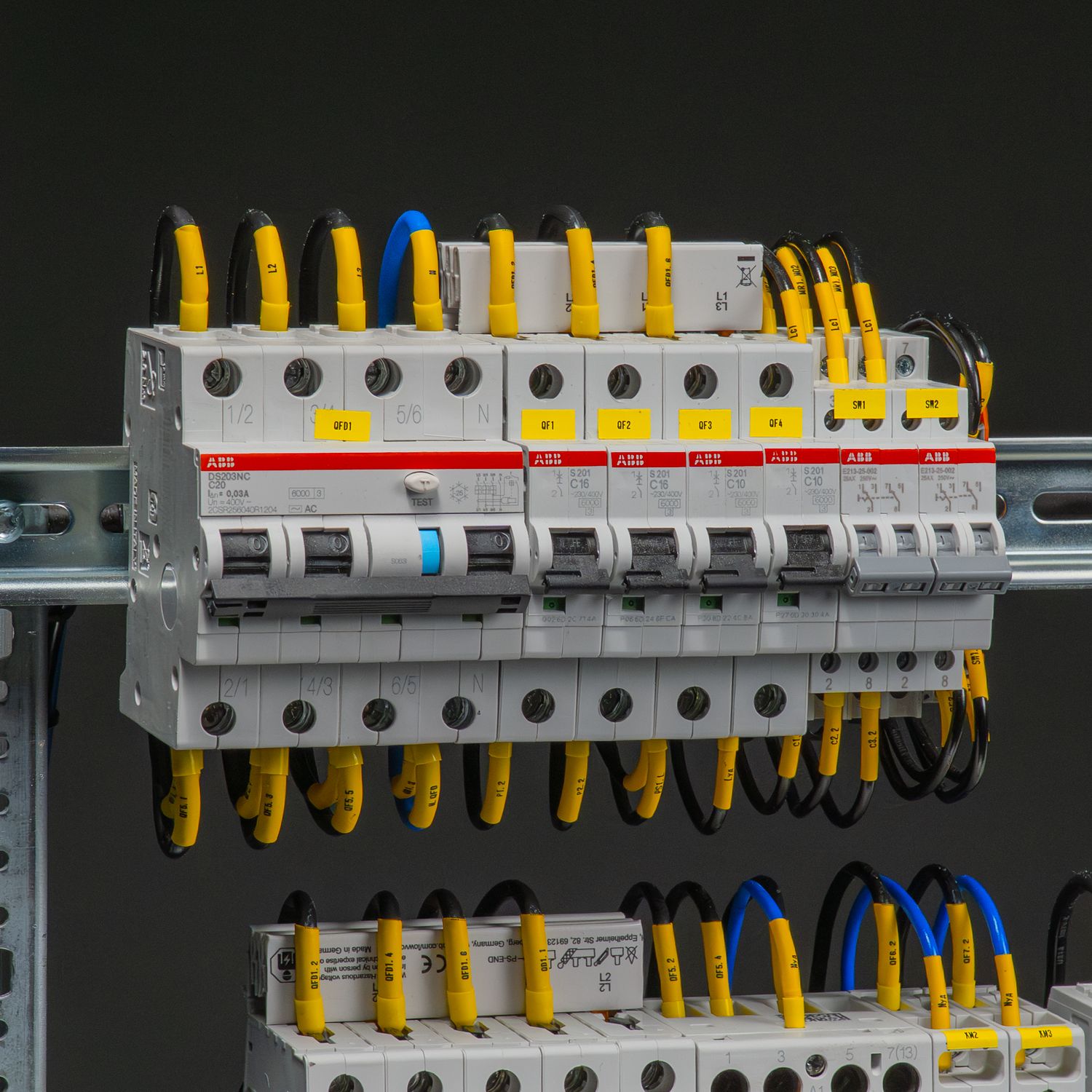

1. Дифавтомат DS203NC C20 AC30 (1 шт.) - 19 630 руб.

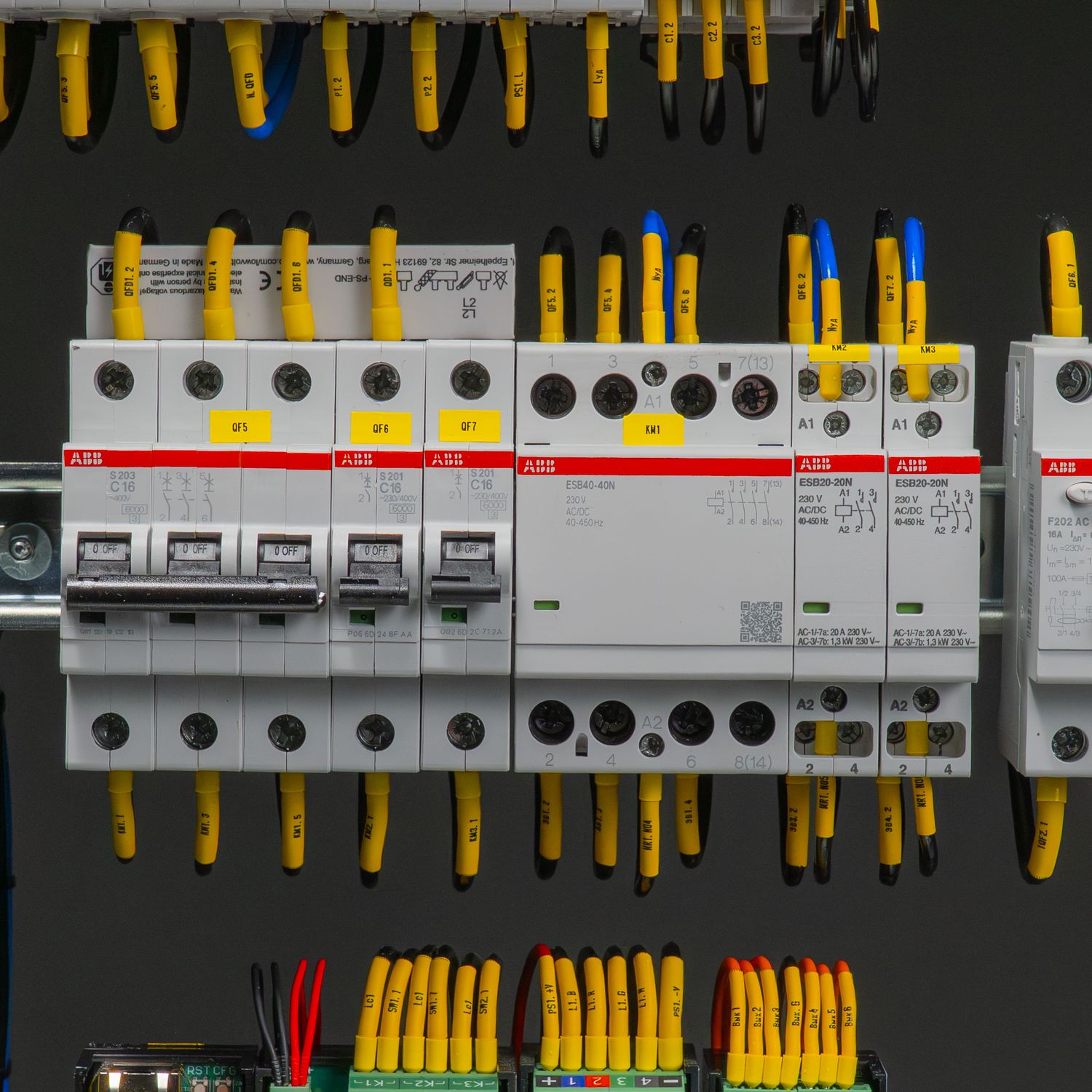

2. Автоматический выключатель ABB S203 C16 (1 шт.) - 2 700 руб.
3. Автоматический выключатель ABB S201 C16 (4 шт.) - 3 240 руб.

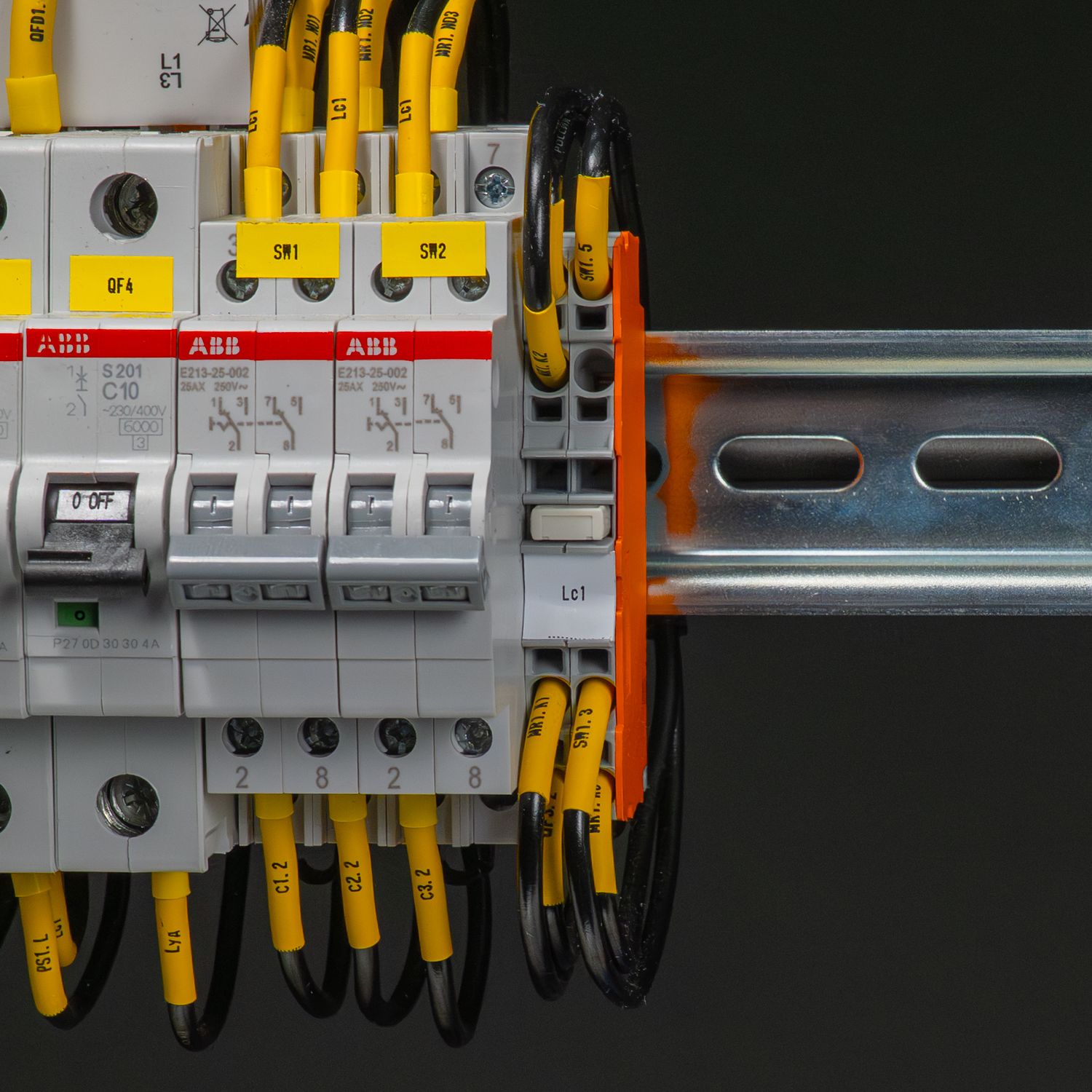

4. Автоматический выключатель ABB S201 C10 (2 шт.) - 1 620 руб.
5. Автоматический выключатель ABB S201 C6 (4 шт.) - 3 320 руб.
6. 2-х позиционный рубильник ABB E213-25-002 (2 шт.) - 10 400 руб.
7. Контактор ABB ESB40-40N (1 шт.) - 11 100 руб.

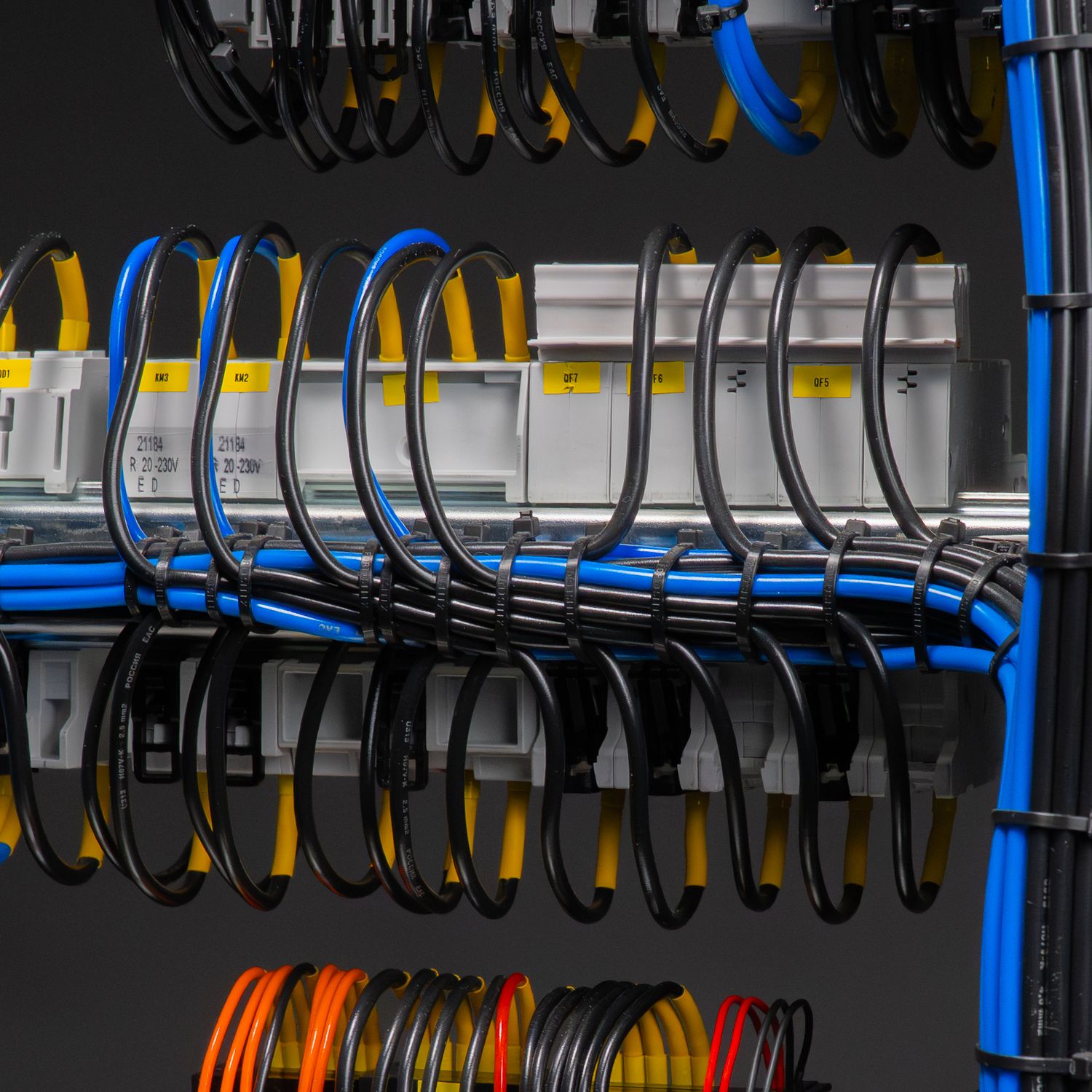

8. Контактор ABB ESB20-20N (5 шт.) - 20 850 руб.
9. УЗО ABB F202 A-16A/0.01A (1 шт.) - 6 600 руб.

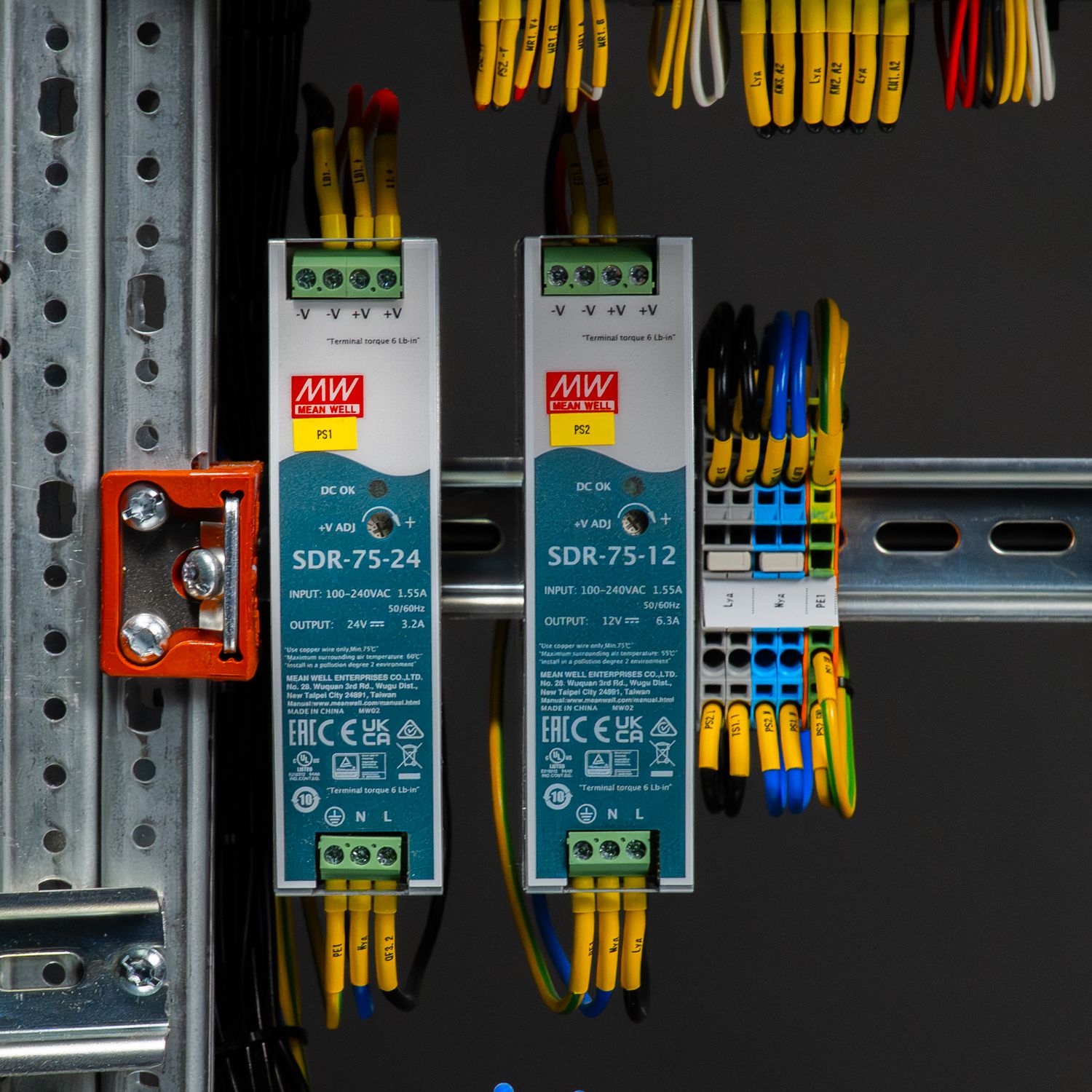

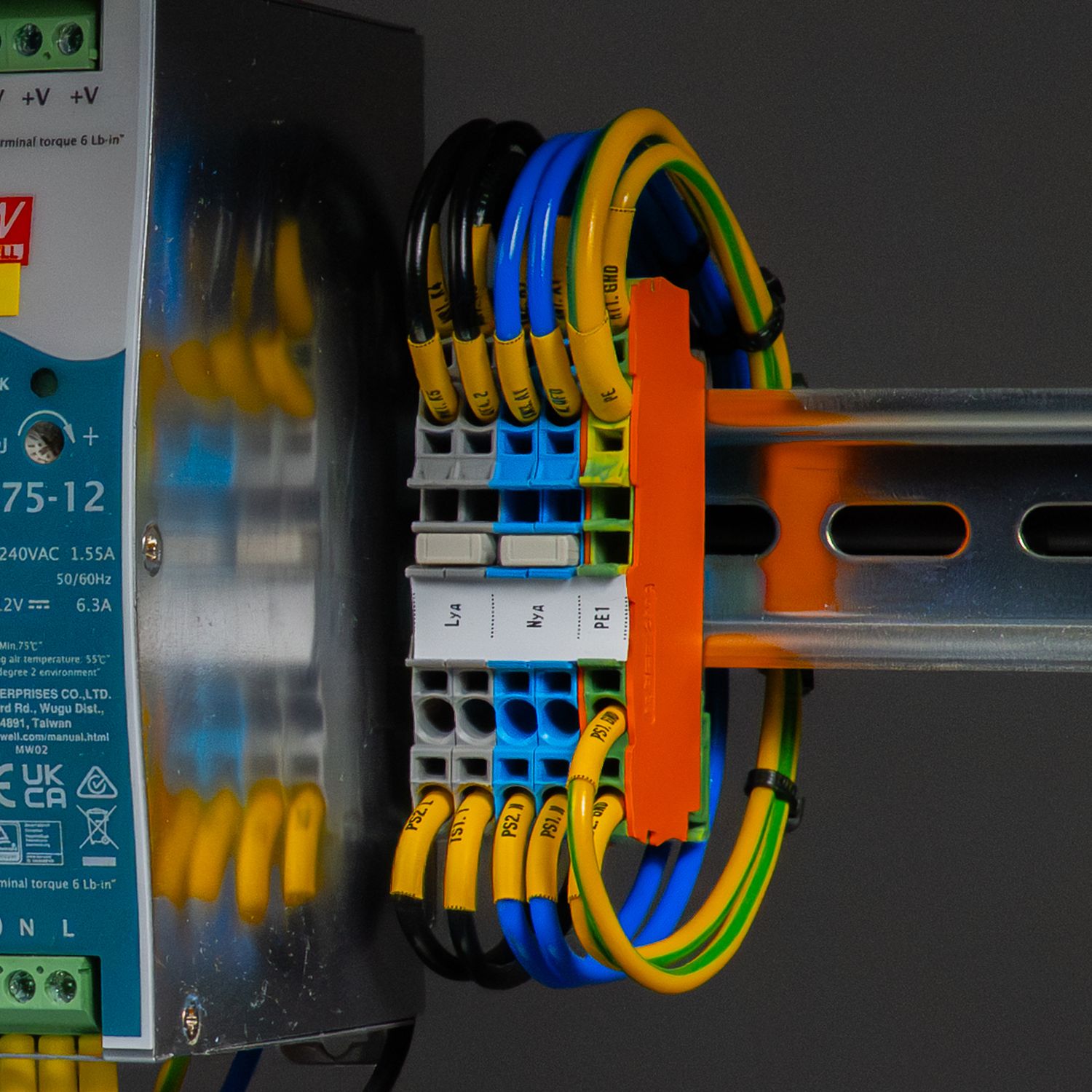

10. Блок питания Mean Well SDR-75-12 (1 шт.) - 2 500 руб.
11. Блок питания Mean Well SDR-75-24 (1 шт.) - 2 720 руб.

Итого: 84 680 руб.

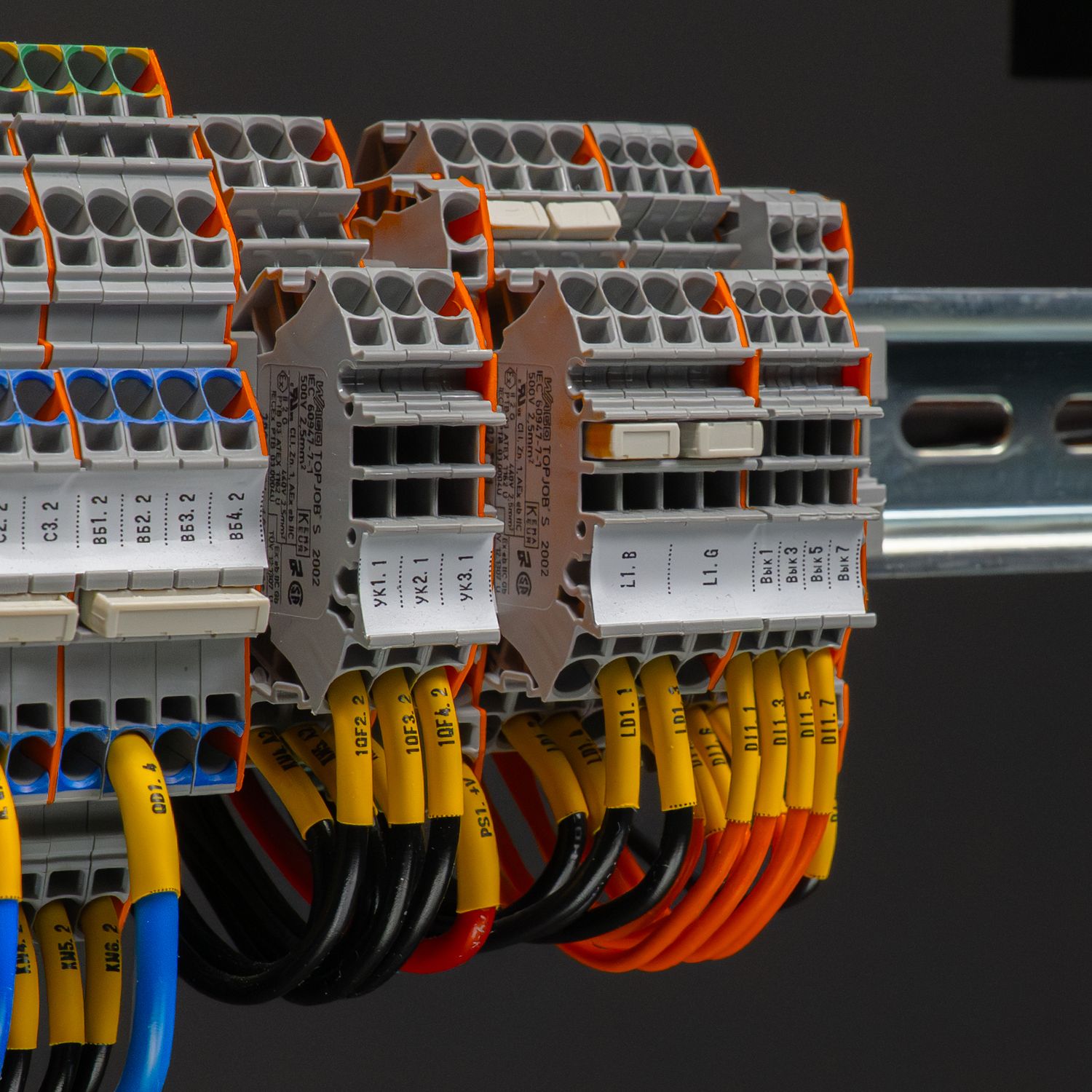

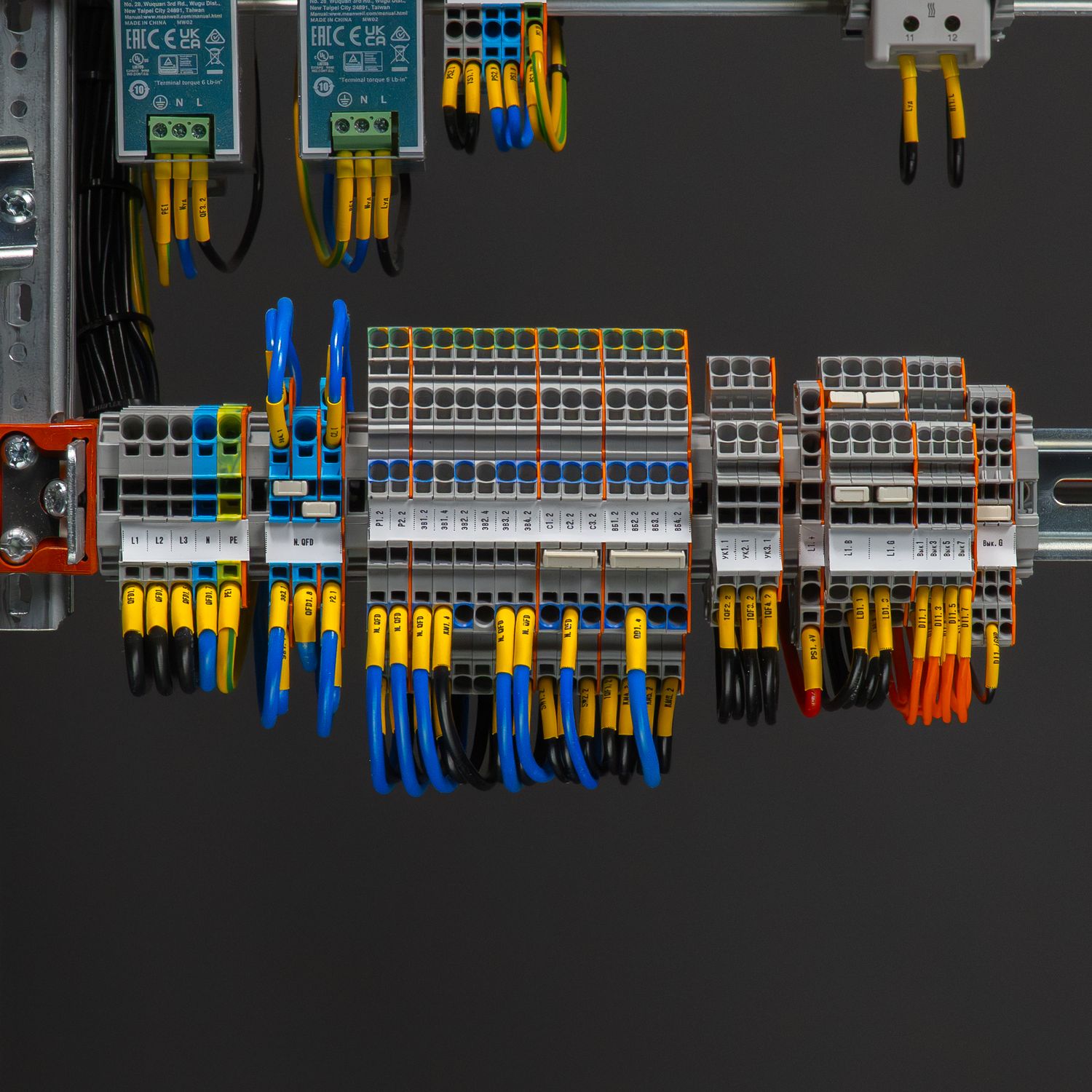

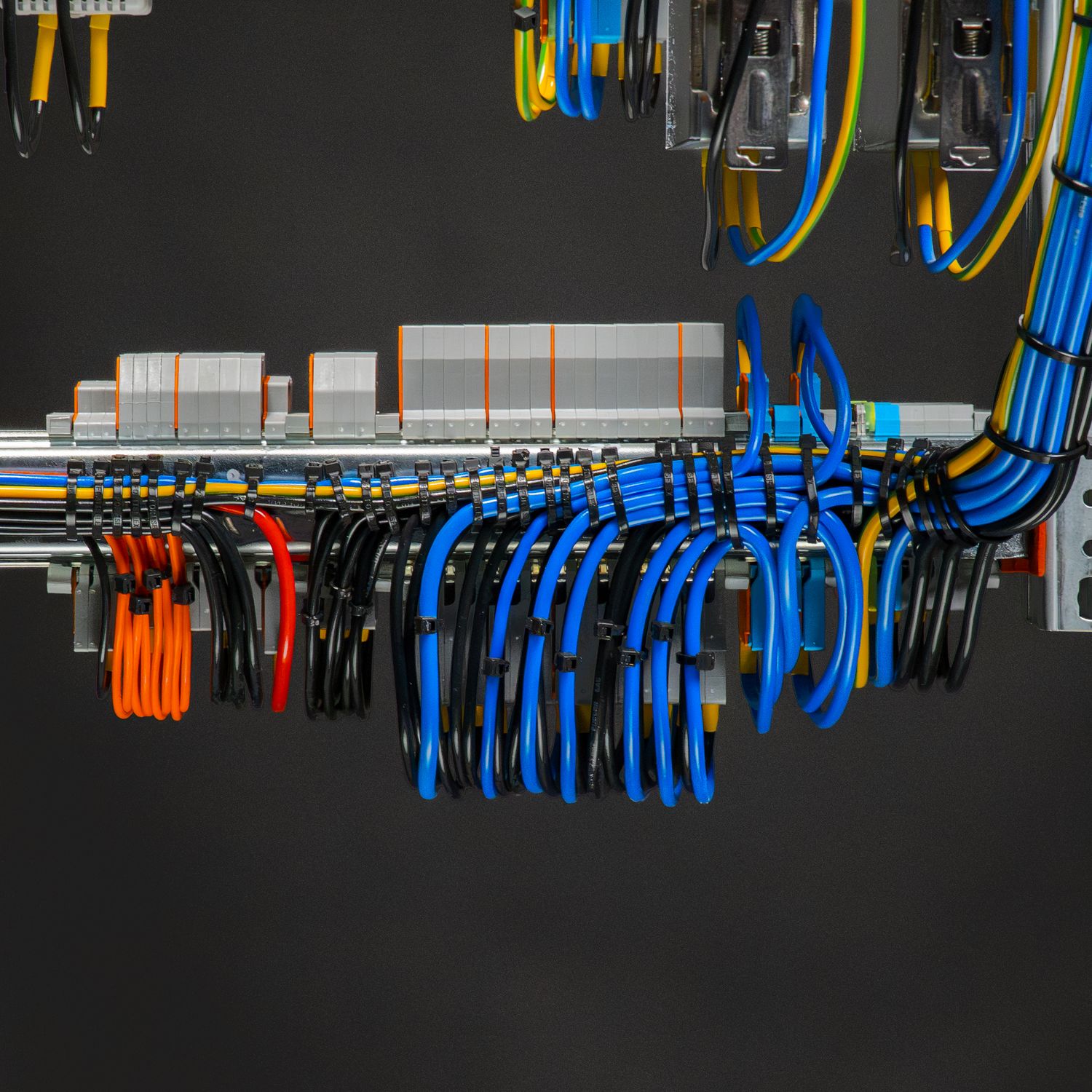

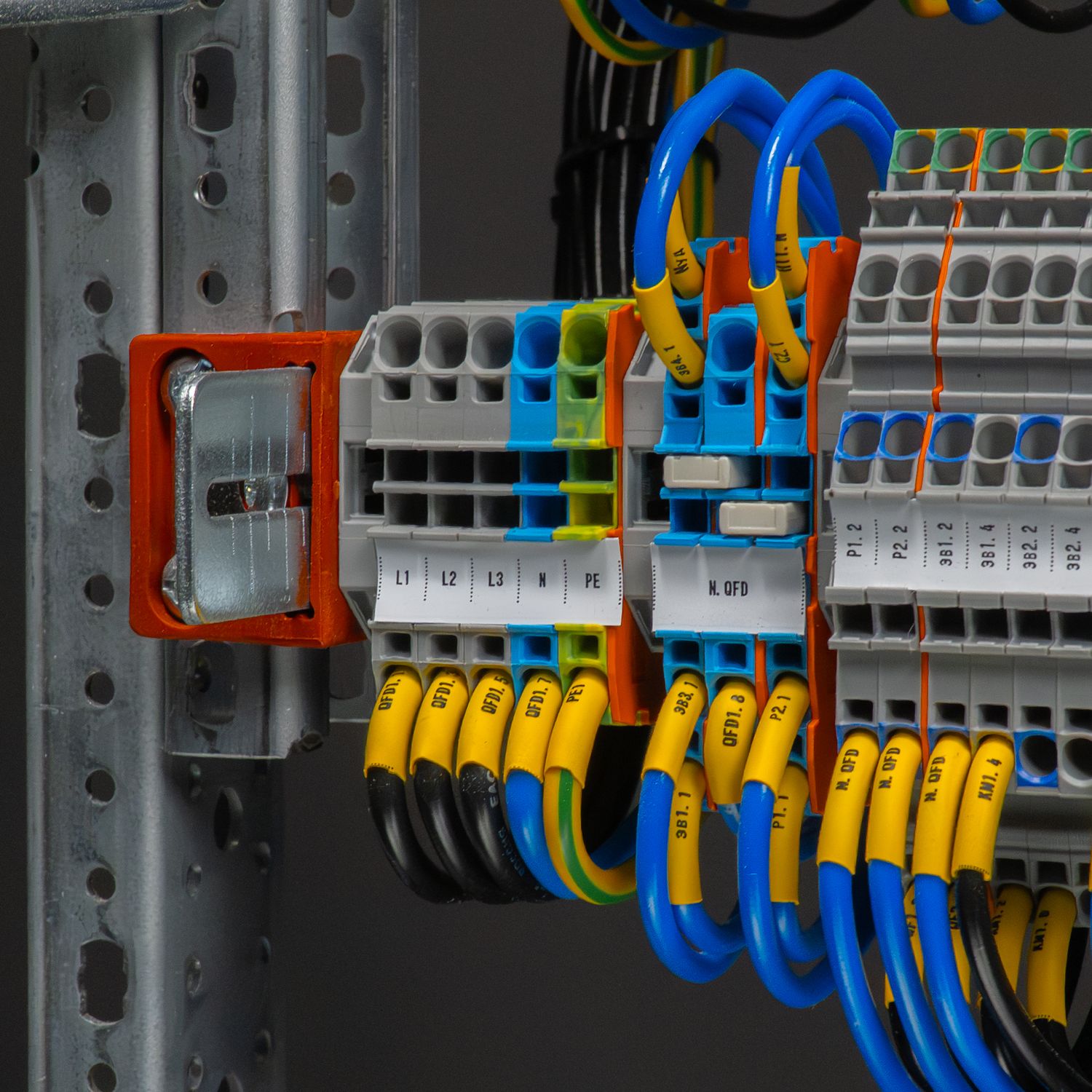

1. Клеммы WAGO 2000-1401 (3 шт.) - 465 руб.
2. Клеммы WAGO 2000-2201 (4 шт.) - 1 240 руб.
3. Клеммы WAGO 2002-1401 (2 шт.) - 300 руб.
4. Клеммы WAGO 2002-1401 (3 шт.) - 450 руб.
5. Клеммы WAGO 2002-1404 (5 шт.) - 840 руб.
6. Клеммы WAGO 2002-1407 (1 шт.) - 593 руб.
7. Клеммы WAGO 2002-2201 (7 шт.) - 1 274 руб.
8. Клеммы WAGO 2004-1201 (3 шт.) - 285 руб.
9. Клеммы WAGO 2004-1204 (2 шт.) - 224 руб.
10. Клеммы WAGO 2004-1207 (1 шт.) - 381 руб.

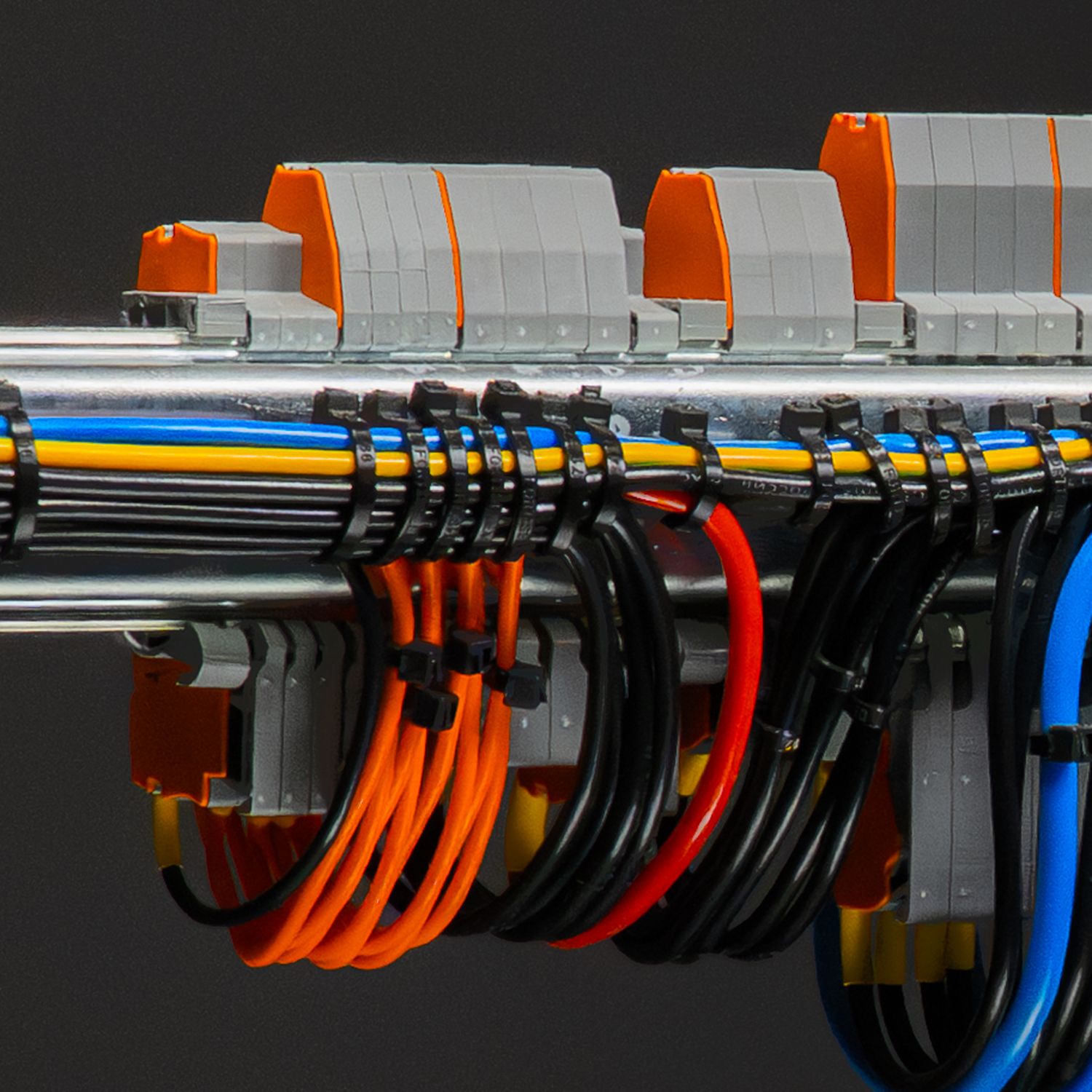

11. Клеммы WAGO 2003-7646 (15 шт.) - 5 550 руб.
12. Торцевая пластина WAGO 2000-1492 (1 шт.) - 68 руб.
13. Торцевая пластина WAGO 2000-2292 (1 шт.) - 54 руб.
14. Торцевая пластина WAGO 2002-1492 (5 шт.) - 380 руб.
15. Торцевая пластина WAGO 2002-2292 (1 шт.) - 65 руб.
16. Торцевая пластина WAGO 2003-7692 (4 шт.) - 296 руб.
17. Торцевая пластина WAGO 2004-1292 (1 шт.) - 69 руб.
18. Перемычка WAGO 2000-403 (1 шт.) - 90 руб.
19. Перемычка WAGO 2002-402 (9 шт.) - 333 руб.
20. Перемычка WAGO 2002-403 (1 шт.) - 92 руб.
21. Перемычка WAGO 2002-404 (1 шт.) - 156 руб.

Итого: 13 205 руб.

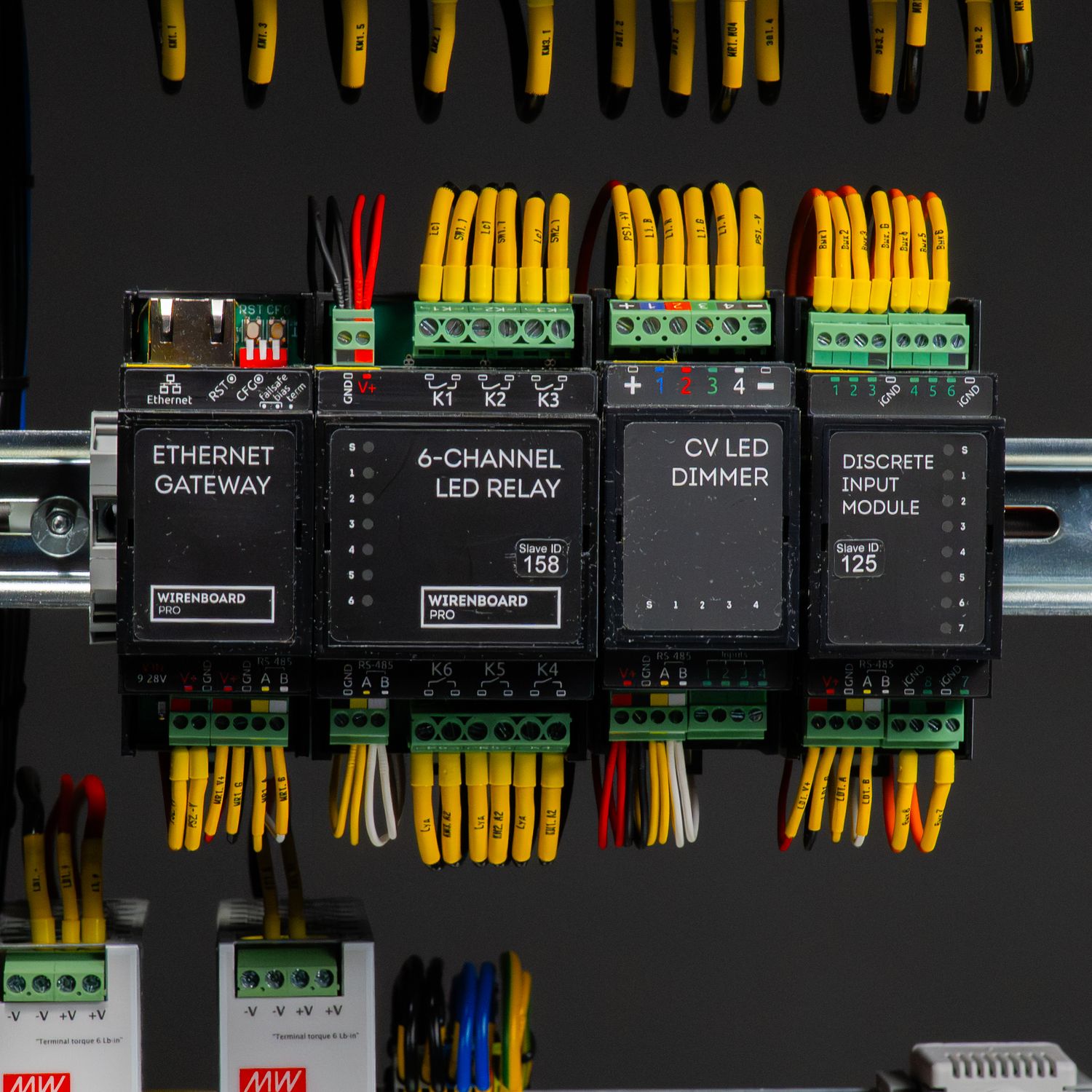

1. Преобразователь интерфейсов WBPRO-ETHGW-RS-485 (1 шт.) - 19 500 руб.
2. Модуль реле WIRENBOARD PRO WBPRO-CLEDREL6 (1 шт.) - 11 200 руб.
3. Четырехканальный диммер WIRENBOARD PRO WBPRO-LEDDIM (1 шт.) - 7 900 руб.
4. Модуль WIRENBOARD PRO WBPRO-DI8 (1 шт.) - 6 600 руб.

Итого: 45 200 руб.
