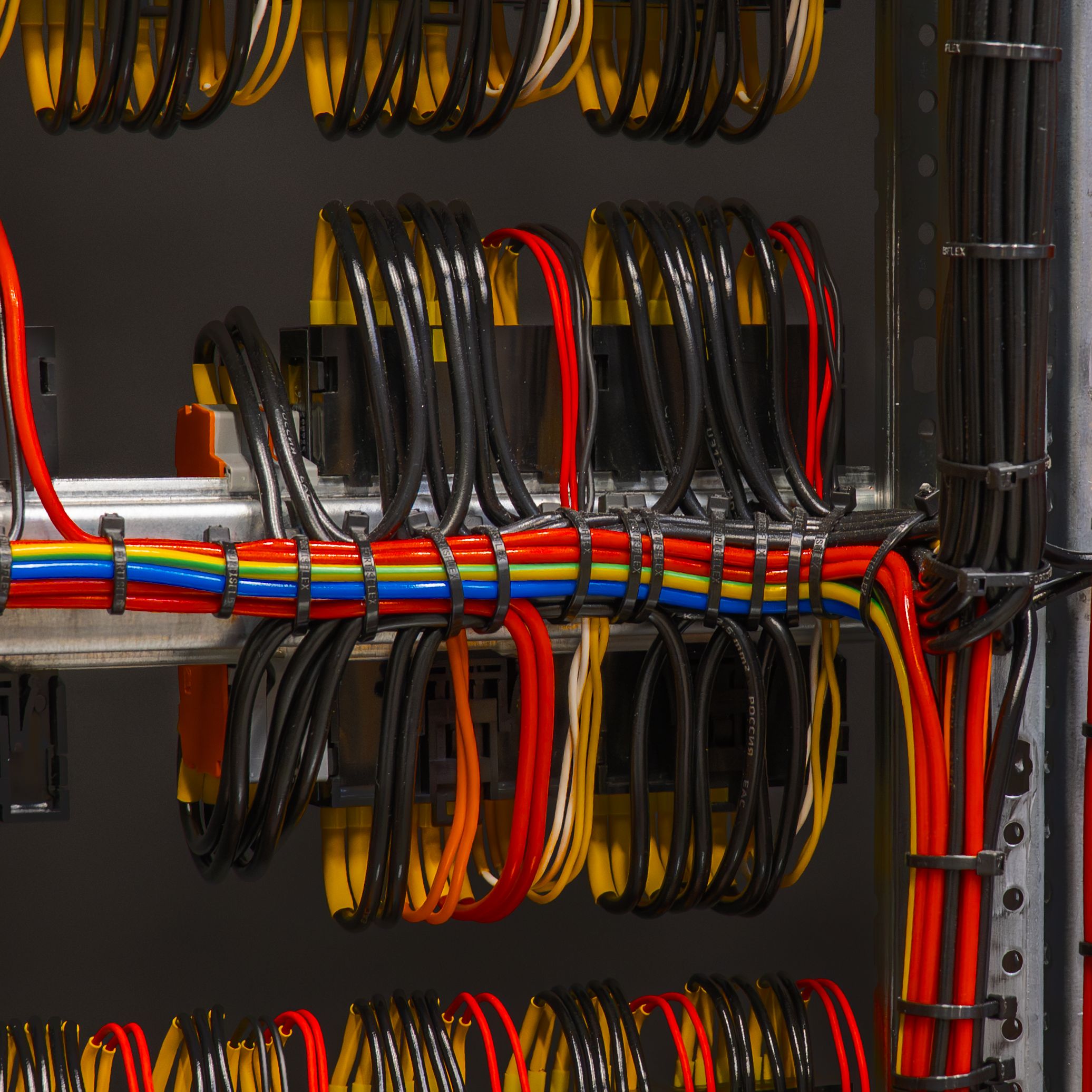

Сборка щита умного дома на WIRENBOARD PRO и KNX Ekinex за 2 362 000 руб.

загружается

0. Общая информация

Щит Умного дома для квартиры в Москве площадью 100 кв. м.

Умный дом построен на автоматике WIRENBOARD PRO с управлением через Apple Home и голосовым управлением через Алису.

Квартира площадью: 100 кв.м.
Общее количество соединений в щите 1843 шт.
Проектирование щита 5 рабочих дней.
Подготовка и сборка щита 31 рабочий день.
Умный дом на автоматике: WIRENBOARD PRO и KNX
ПО Умного дома: SprutHub + кастомные сценарии на JS
Голосовое управление на русском языке: Алиса, Сири
Приложение для управления умным домом: Apple Home, Яндекс Умный дом

загружается

1. Функции щита умного дома

• Групп освещения недиммируемых - 32 шт.
• Групп светодиодных лент 24В - 36 шт.
• Групп выключателей - 20 шт.
• Клавиш выключателей - 57 шт.
• Датчиков движения - 7 шт.
• Групп датчиков открытия двери (герконов) - 3 шт.
• Моторизированных штор RS-485 - 7 шт.
• Датчиков теплых полов - 7 шт.
• Накладных датчиков протечки - 8 шт.
• Встраиваемых датчиков протечки - 2 шт.
• Кранов перекрытия воды - 3 шт.
• Счетчиков учета электричества - 1 шт.
• Внешних блоков кондиционирования - 1 шт.
• Внутренних блоков кондиционирования - 4 шт.
• Электромеханических замков - 1 шт.

загружается

2. Краткая смета

1. Щит + наполнение - 399 570 руб.
2. Электрика в щите - 362 930 руб.
3. Оборудование автоматики - 699 800 руб.
4. Клеммы - 97 361 руб.
5. Сборка щита - 802 800 руб.

Итого на сумму: 2 362 461 руб.

загружается

3. Щит + наполнение

1. Шкаф напольный ABB TwinLine ABB TL409G 1400х1050х275 (1 шт.) - 200 000 руб.
2. WR рама высотой 1350 мм ABB ZW375 (4 шт.) - 30 880 руб.
3. Защита от прикосновения ABB TZP409 (1 шт.) - 17 700 руб.
4. Мембранный фланец TZ102 (4 шт.) - 16 240 руб.
5. Цоколь ABB TZL405 (1 шт.) - 26 600 руб.
6. Регулятор глубины ABB ZW59P2 (2 комплекта) - 7 200 руб.
7. Регулятор глубины ABB ZW79P2 (2 комплекта) - 9 960 руб.
8. Крепёжный комплект ABB ZB27P20 (2 комплекта) - 4 440 руб.
9. Пластрон ABB MBG424 (2 шт.) - 38 600 руб.
10. Пластрон ABB MBG425 (2 шт.) - 43 000 руб.
11. Заглушка пластрона ABB ZA 1P5 (3 комплекта) - 4 950 руб.

Итого: 399 570 руб.

загружается

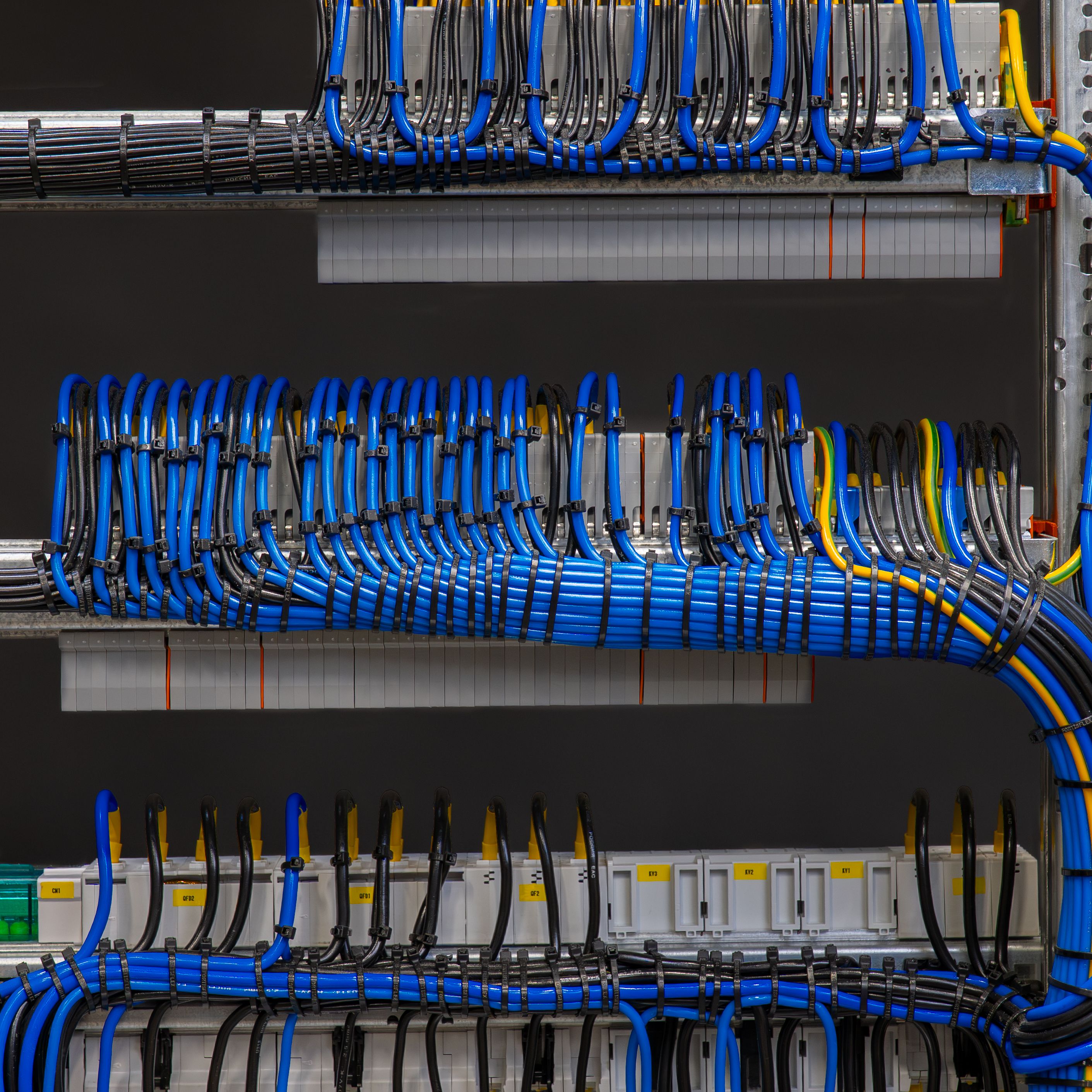

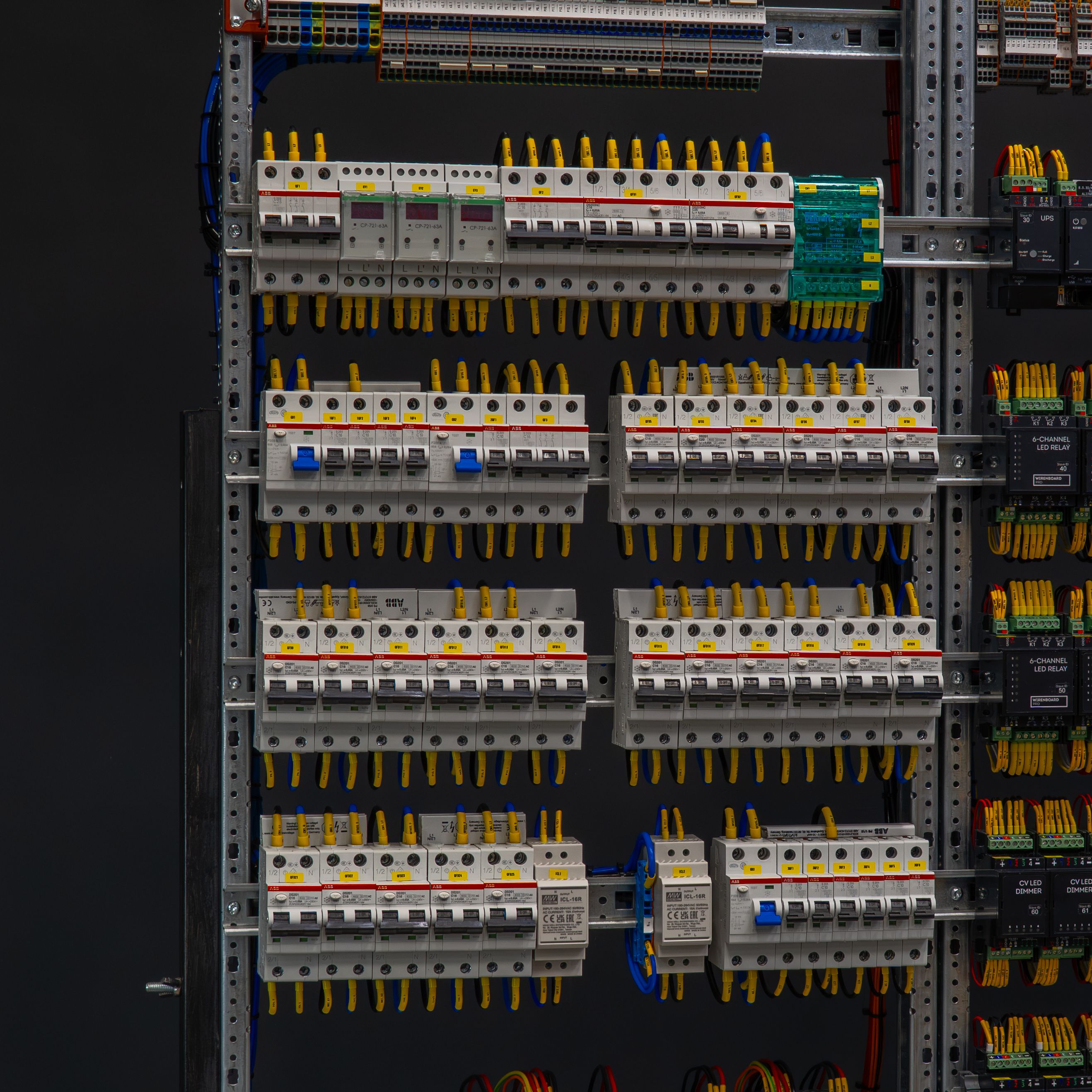

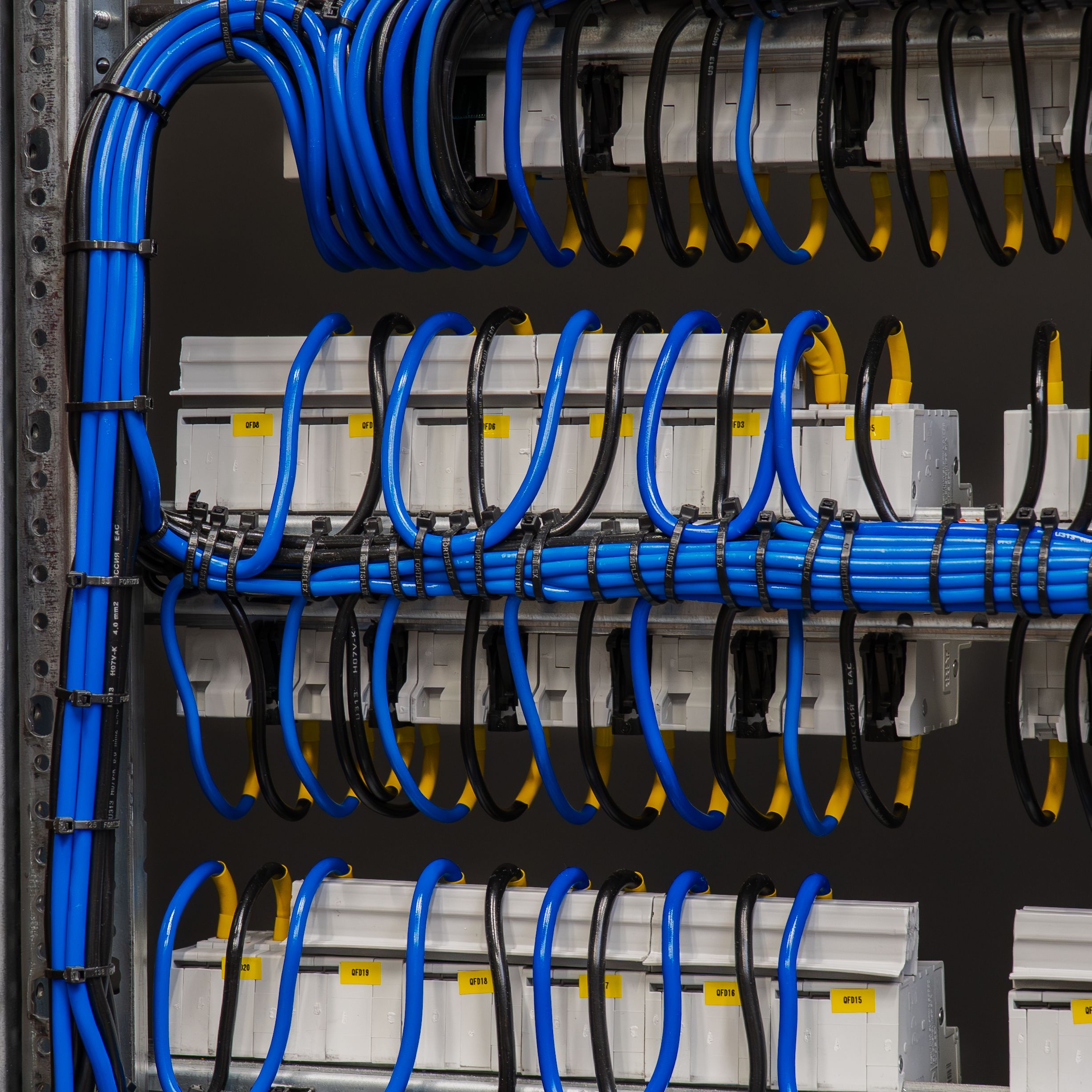

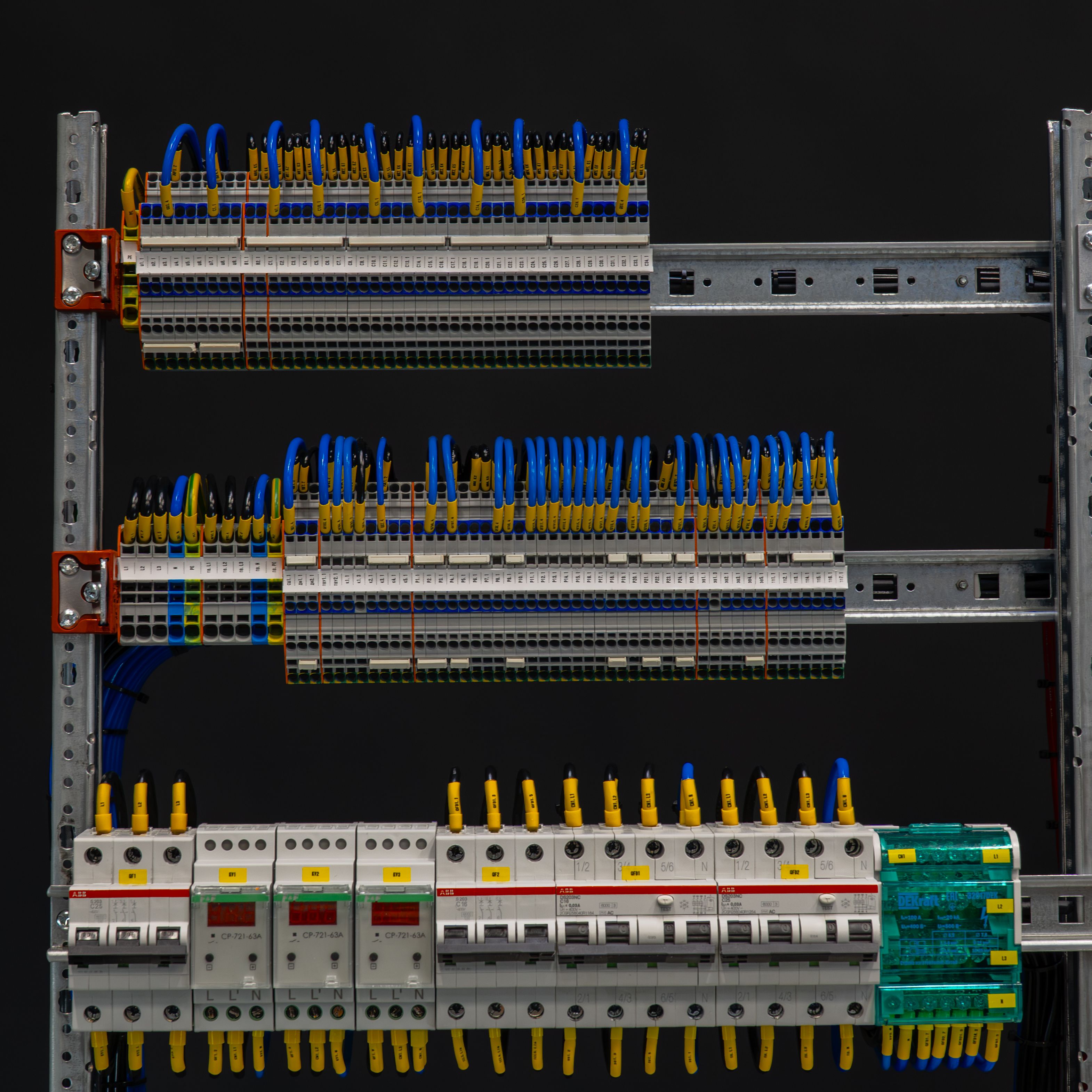

4. Электрика в щите

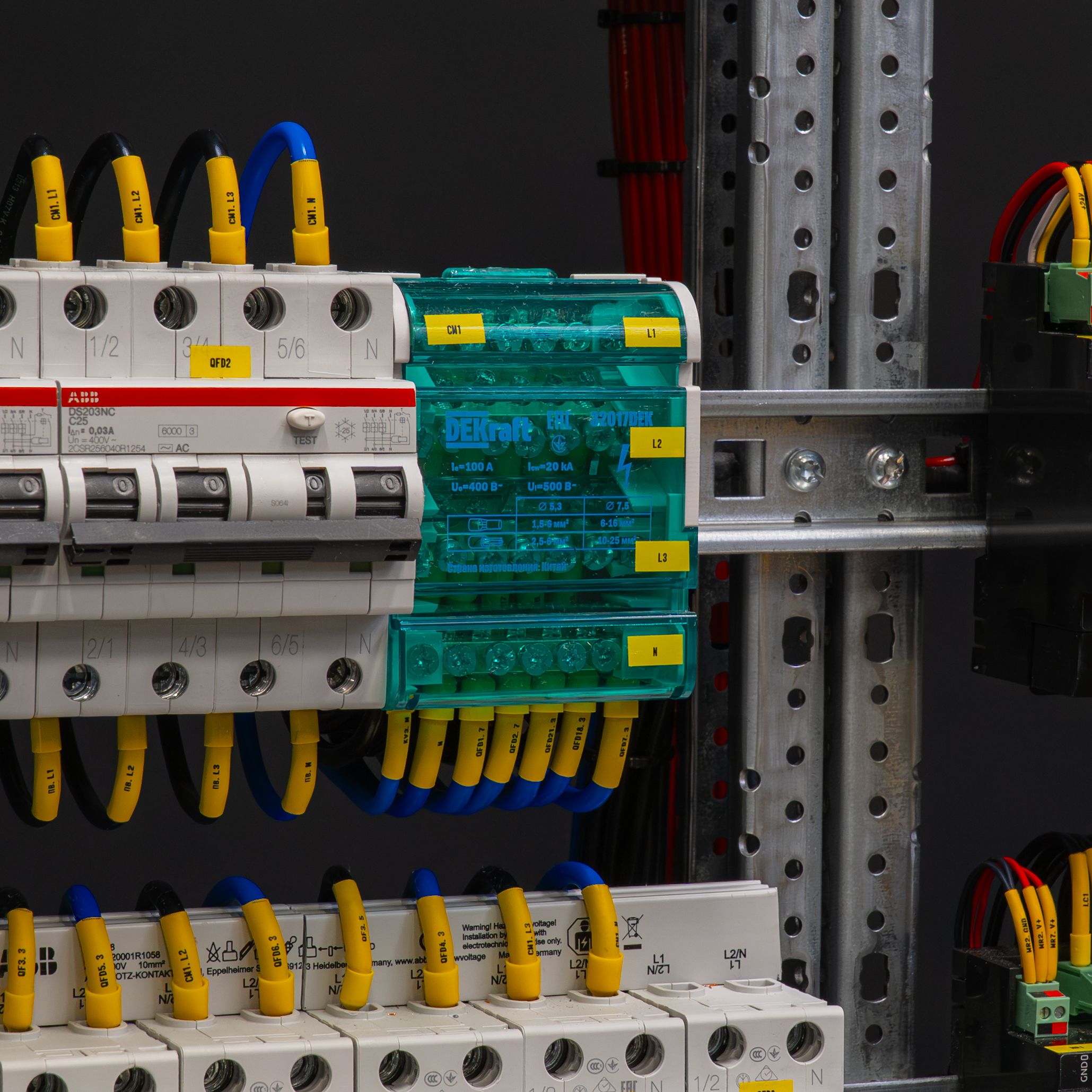

1. Кросс-модуль LEGRAND 100A 4 полюса 7 контактов (1 шт.) - 1 400 руб.

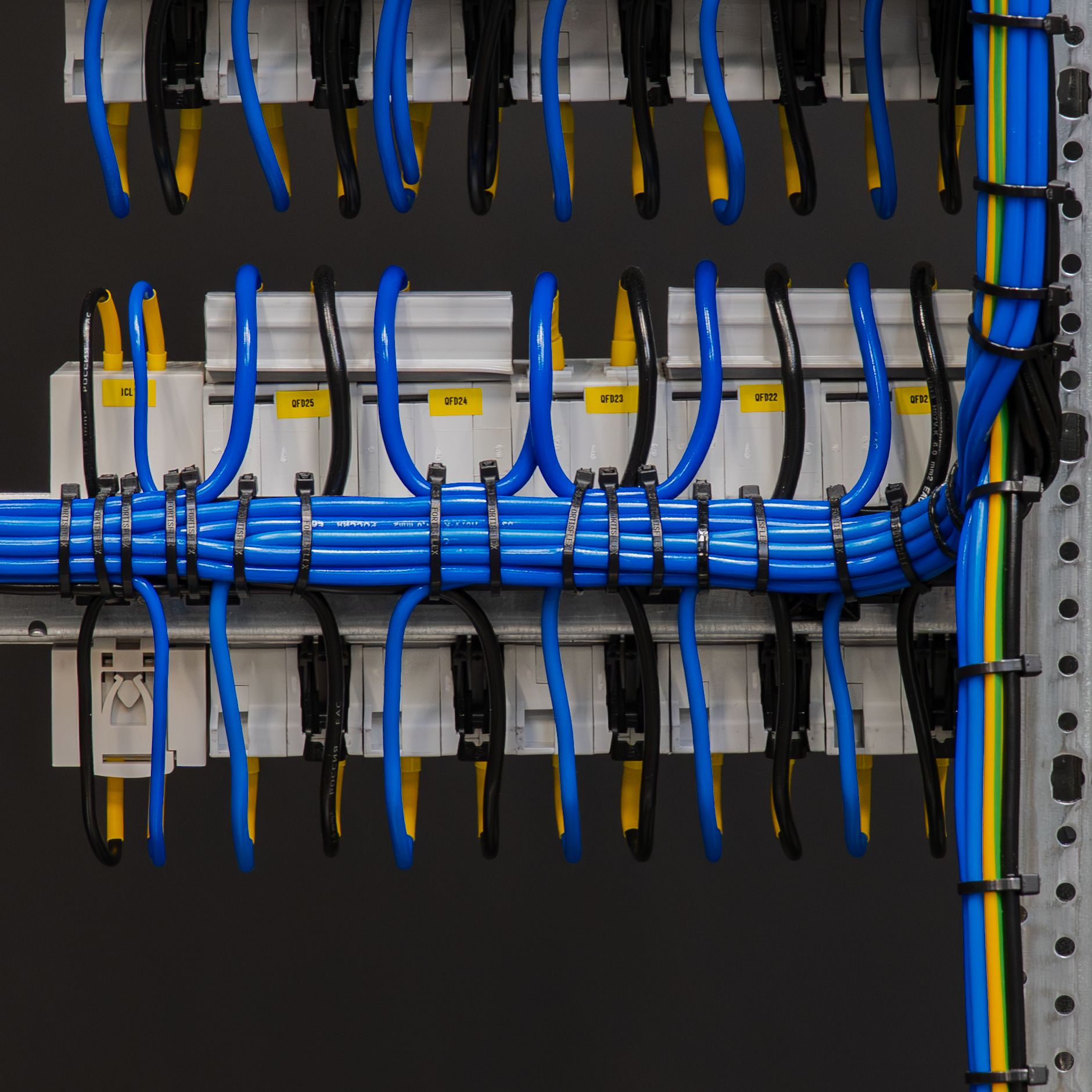

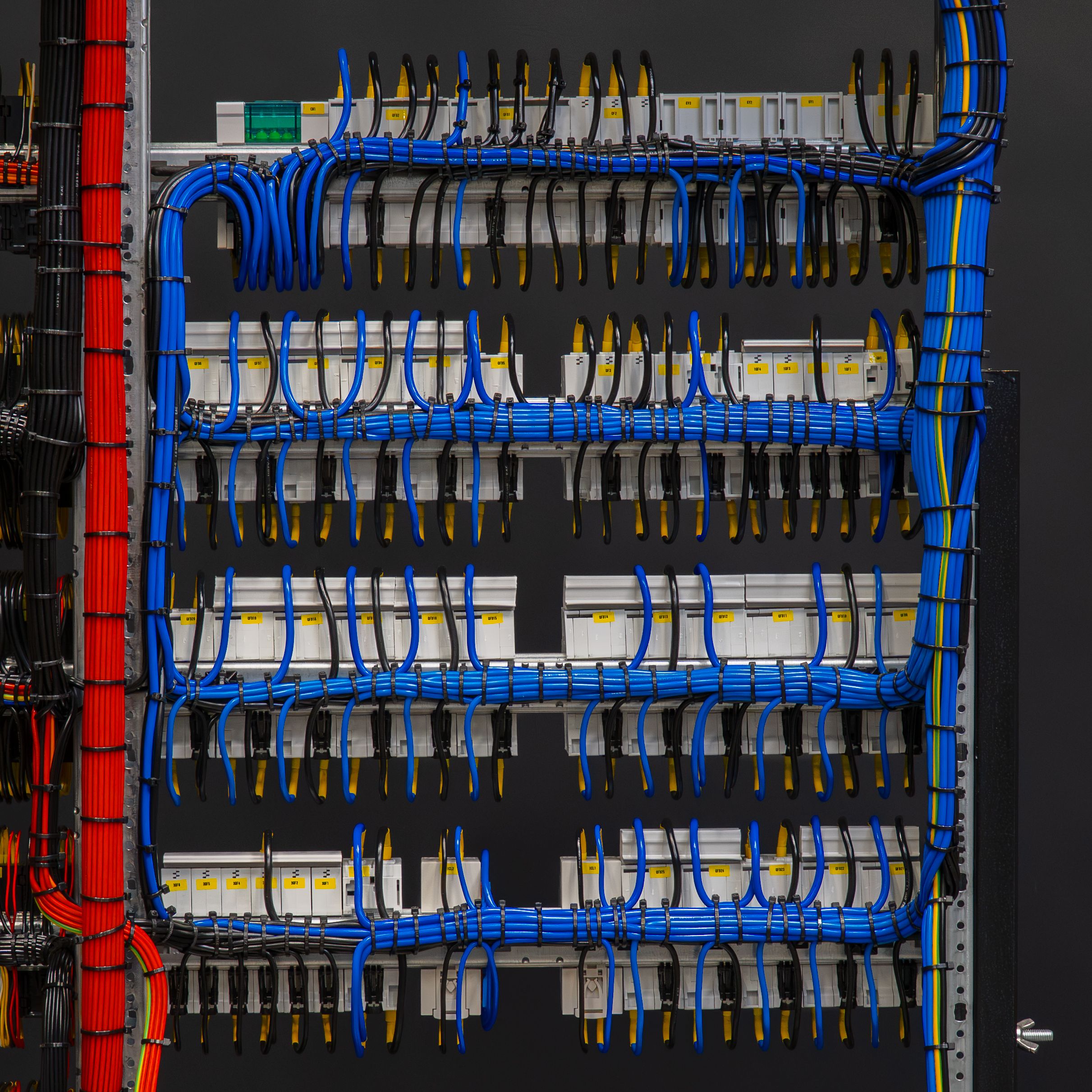

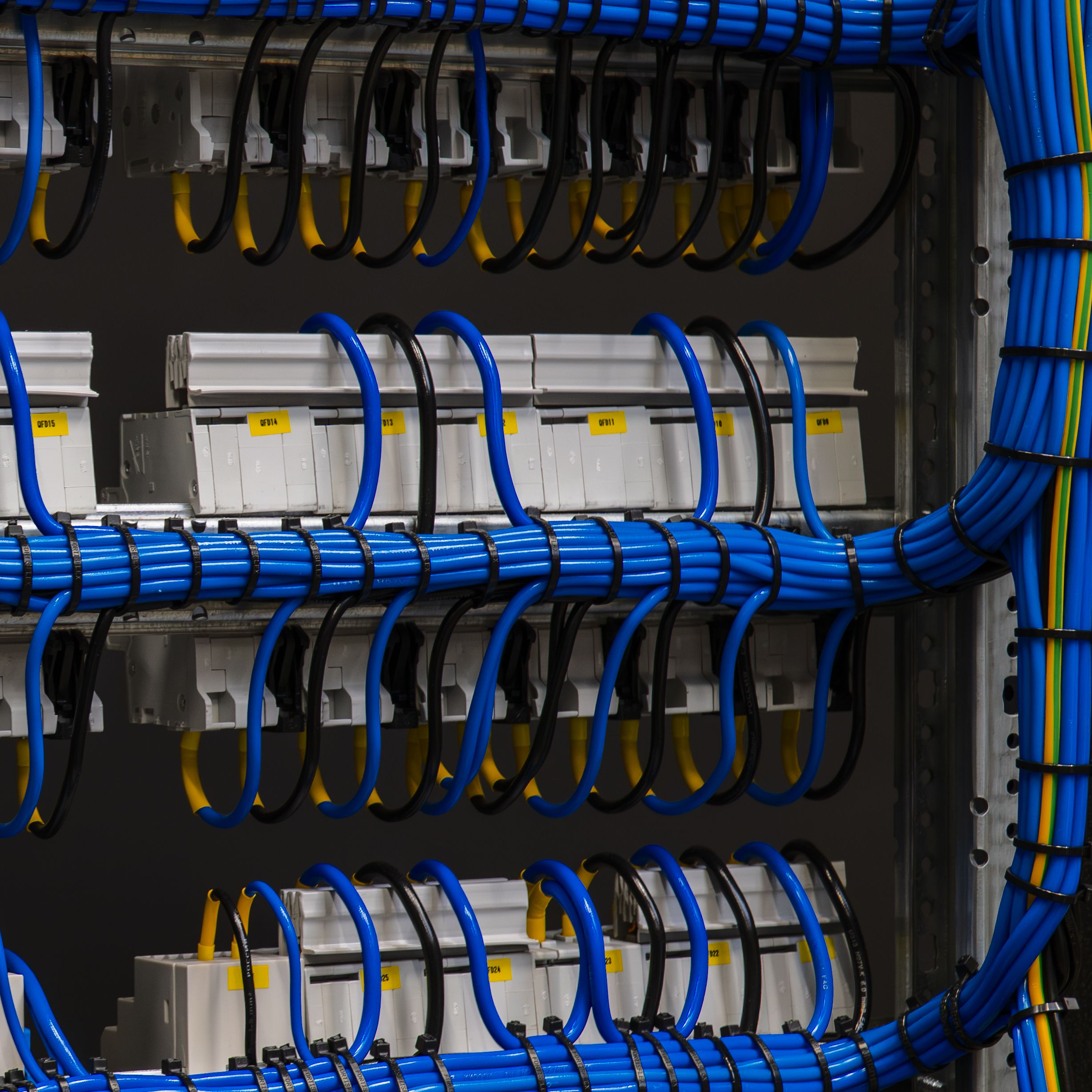

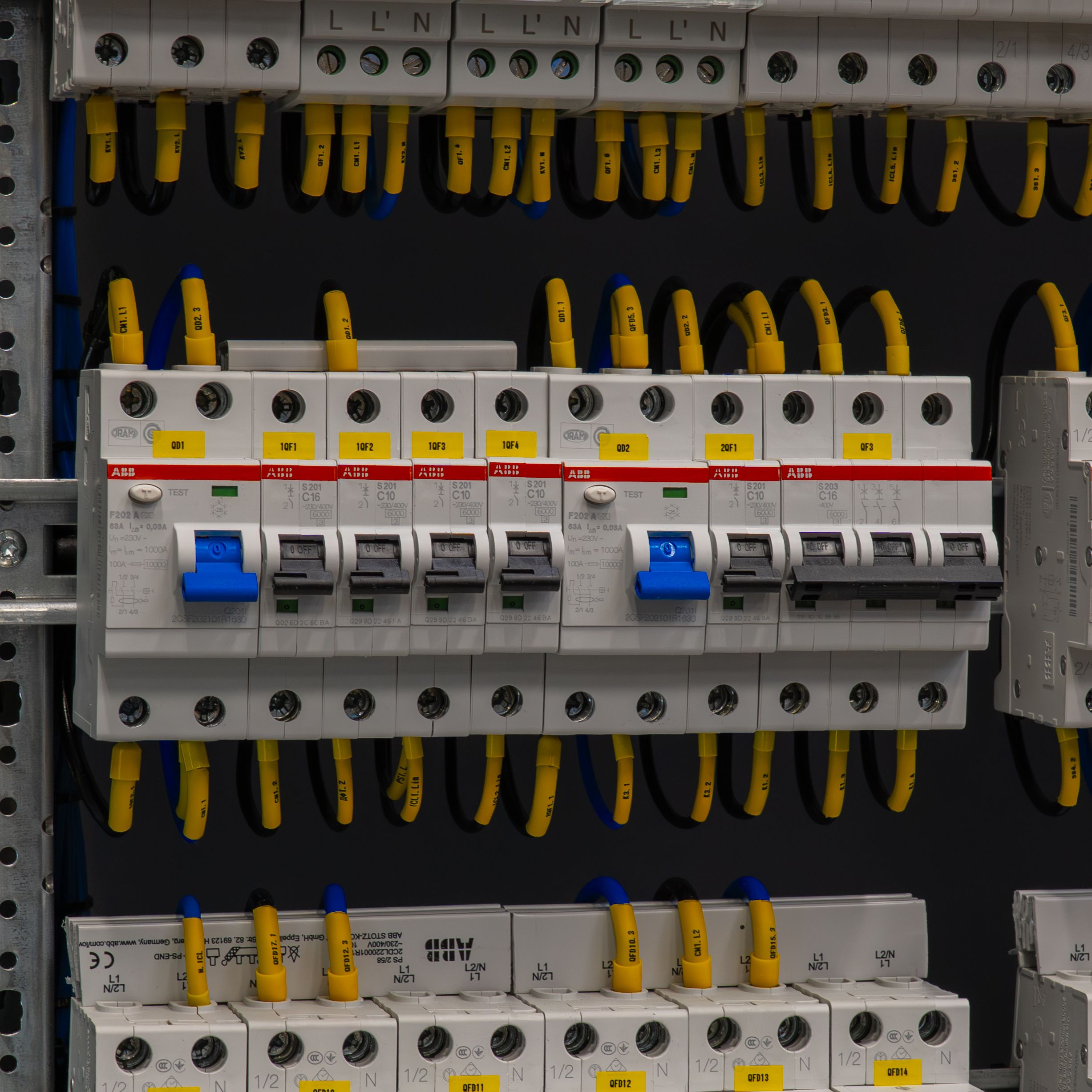

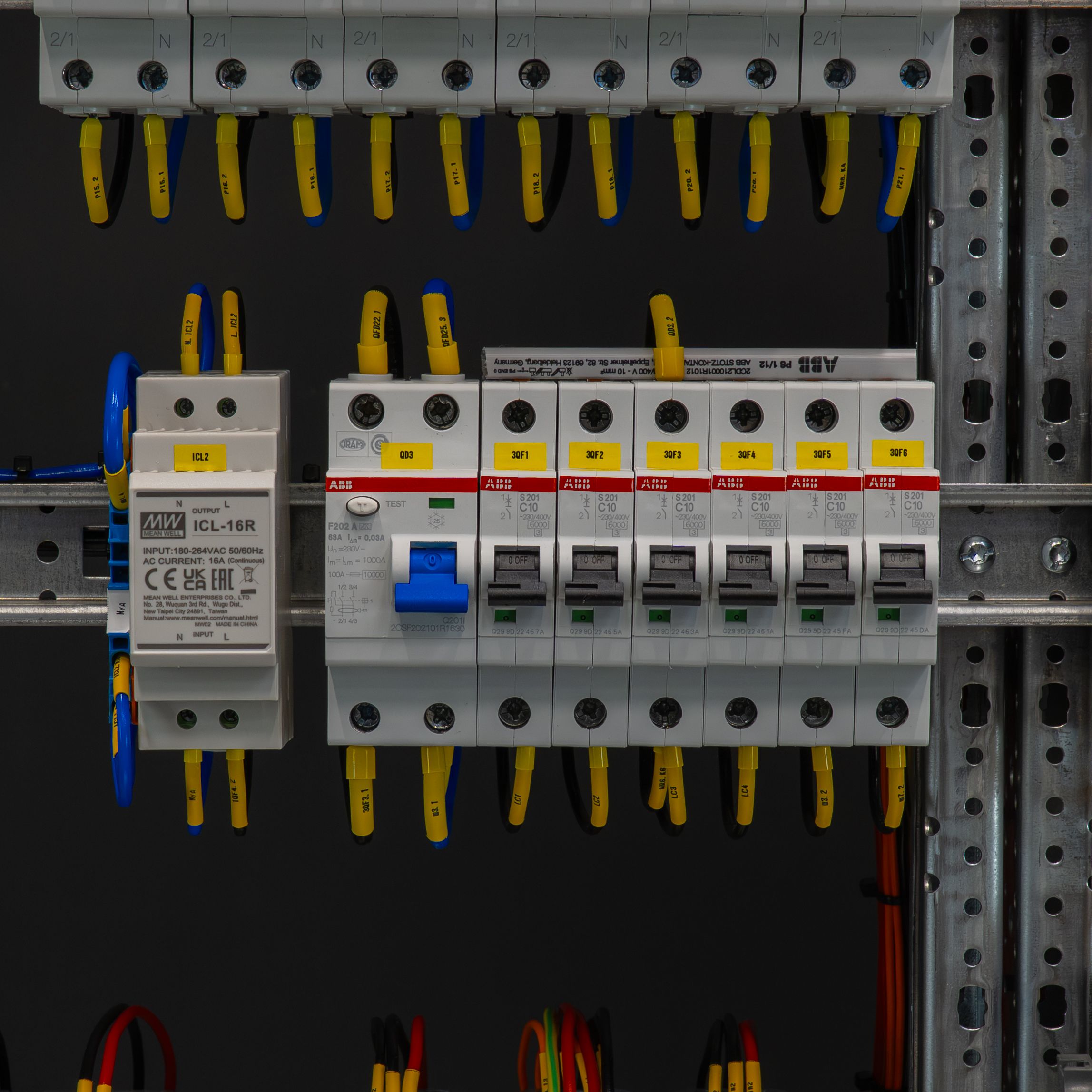

2. УЗО ABB F202 A-63/0,03А (3 шт.) - 40 590 руб.

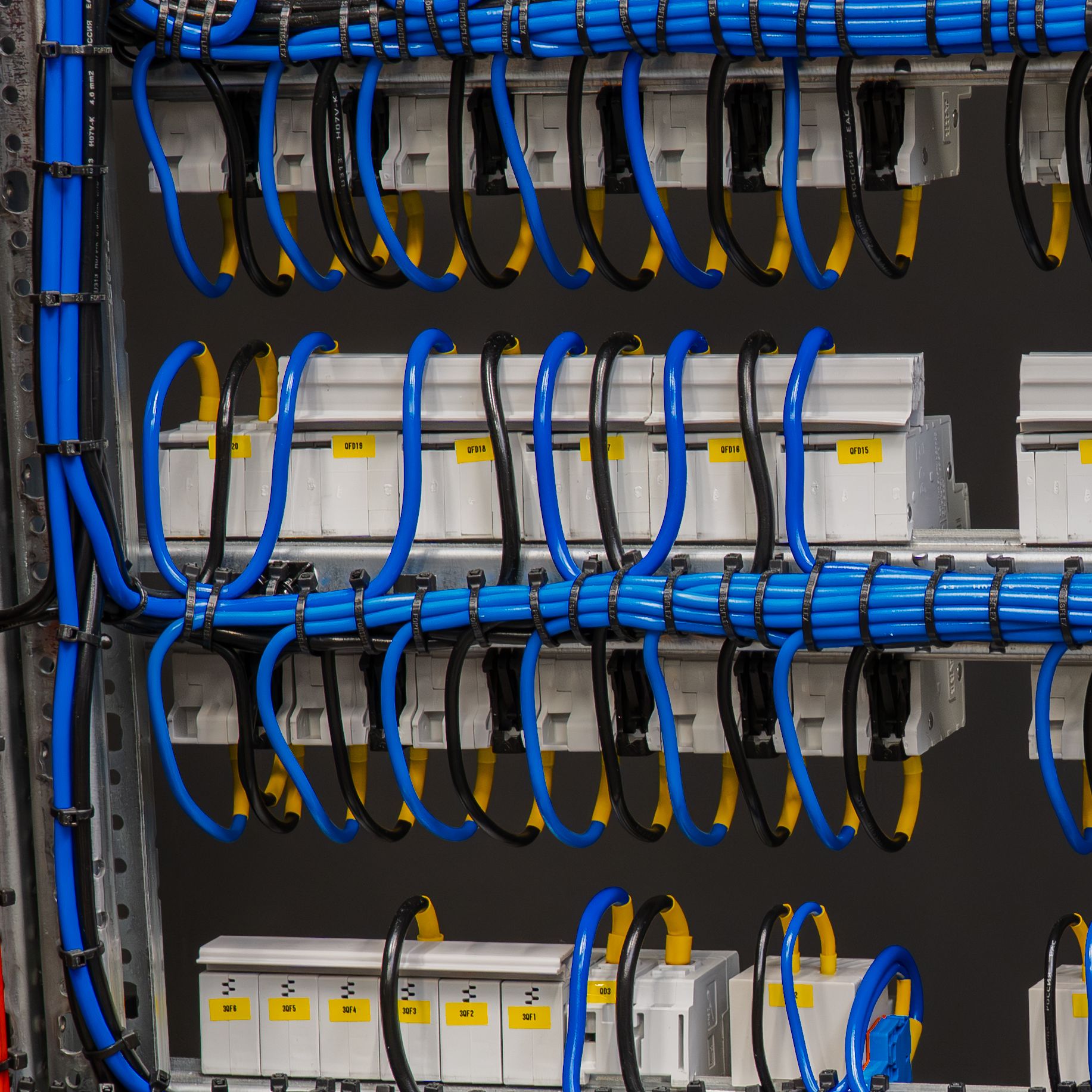

3. Автоматический выключатель ABB S201 C10 (10 шт.) - 8 300 руб.
4. Автоматический выключатель ABB S201 C16 (2 шт.) - 1 660 руб.
5. Автоматический выключатель ABB S203 C16 (1 шт.) - 2 440 руб.
6. Автоматический выключатель ABB S203 C25 (1 шт.) - 2 440 руб.

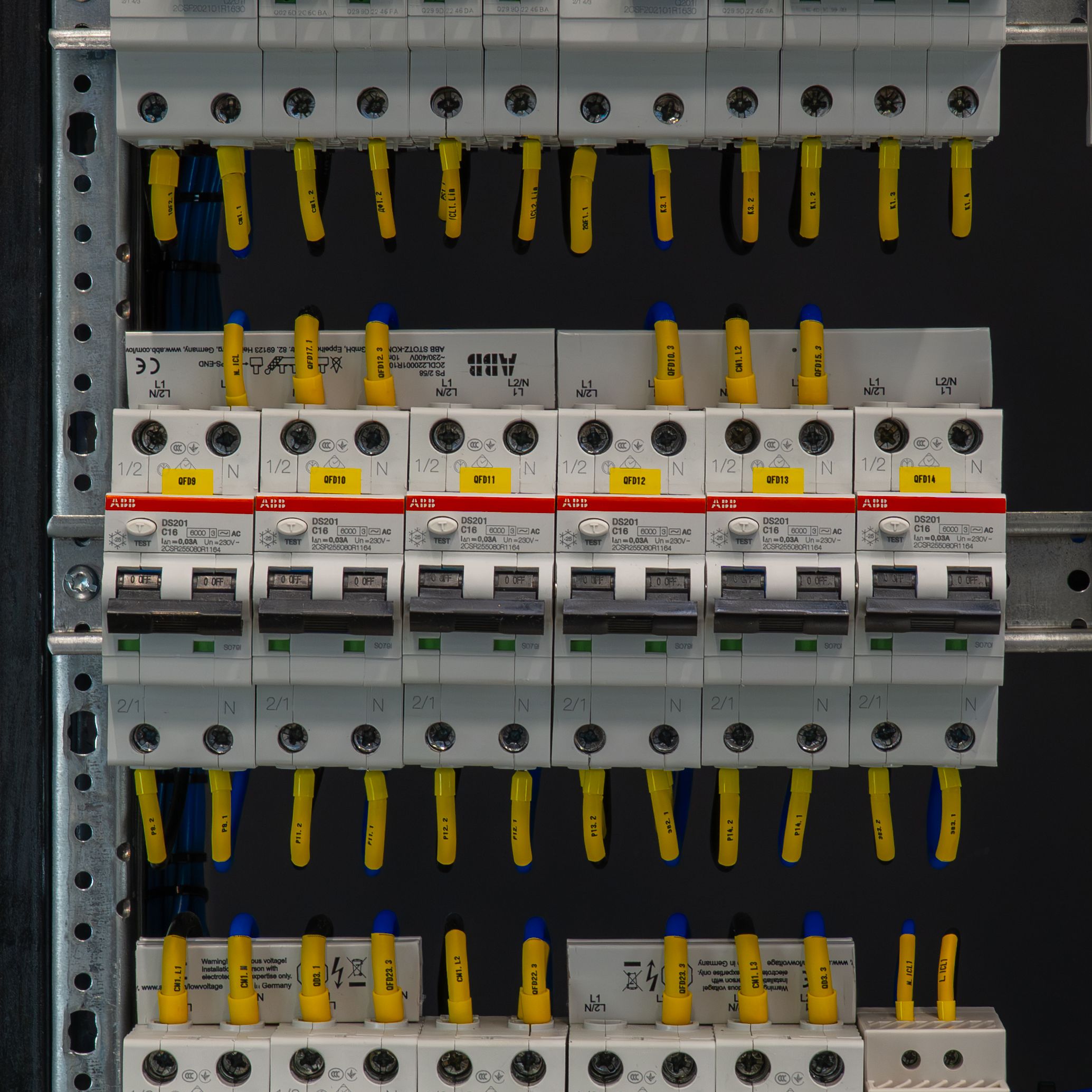

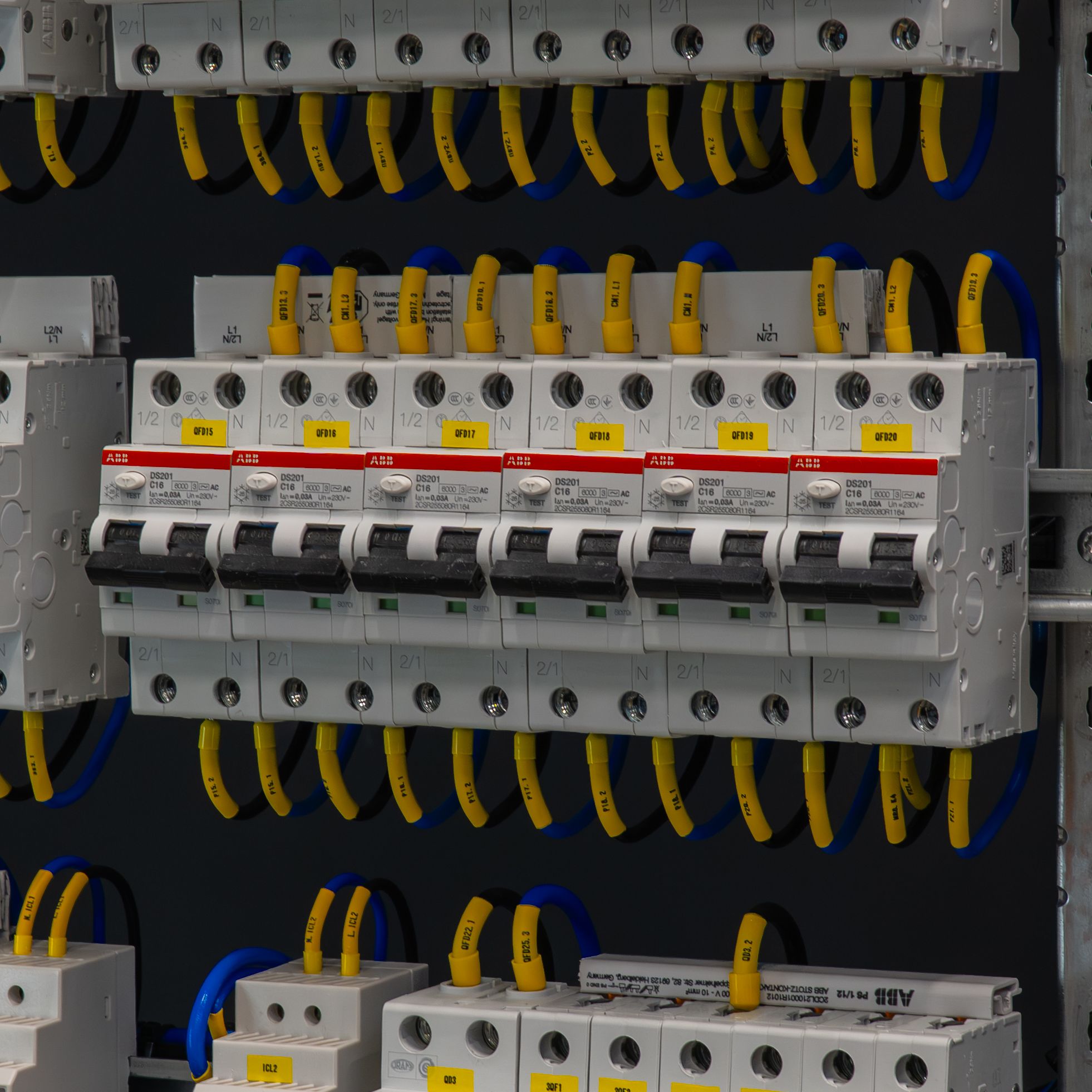

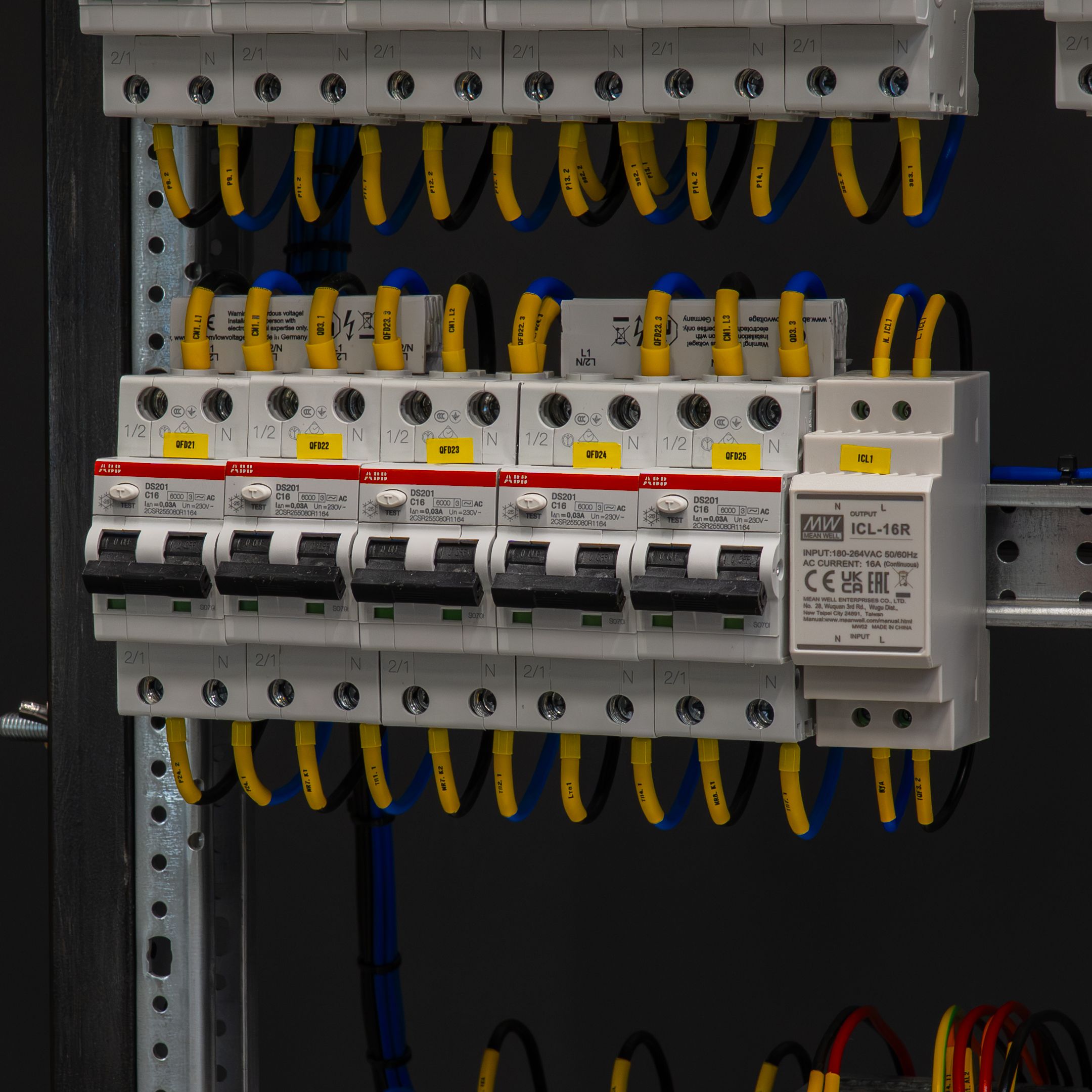

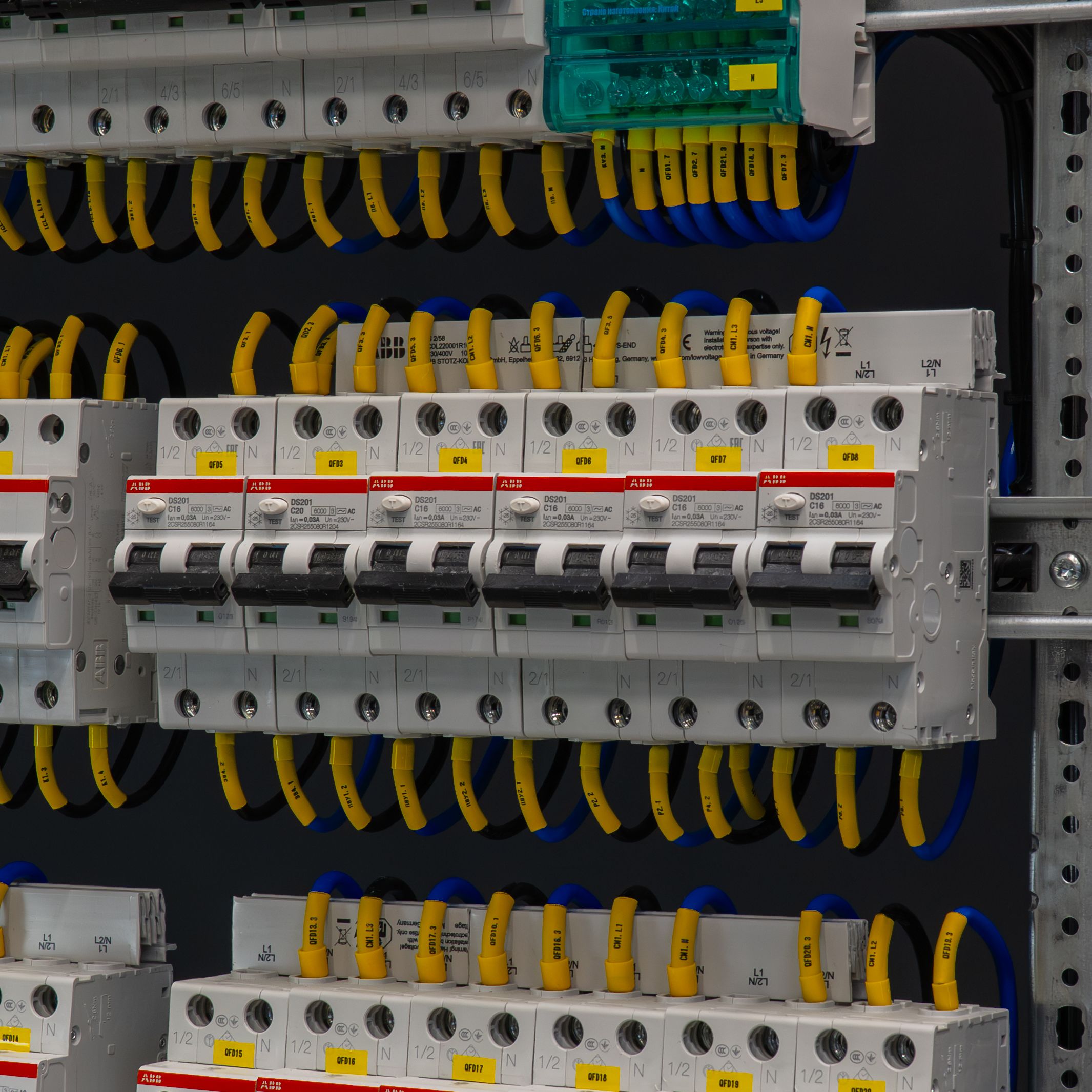

7. Дифавтомат DS201 C16 AC30 (22 шт.) - 141 020 руб.
8. Дифавтомат DS201 C20 AC30 (1 шт.) - 4 650 руб.
9. Дифавтомат DS203NC C16 AC30 (1 шт.) - 24 000 руб.
10. Дифавтомат DS203NC C25 AC30 (1 шт.) - 24 000 руб.

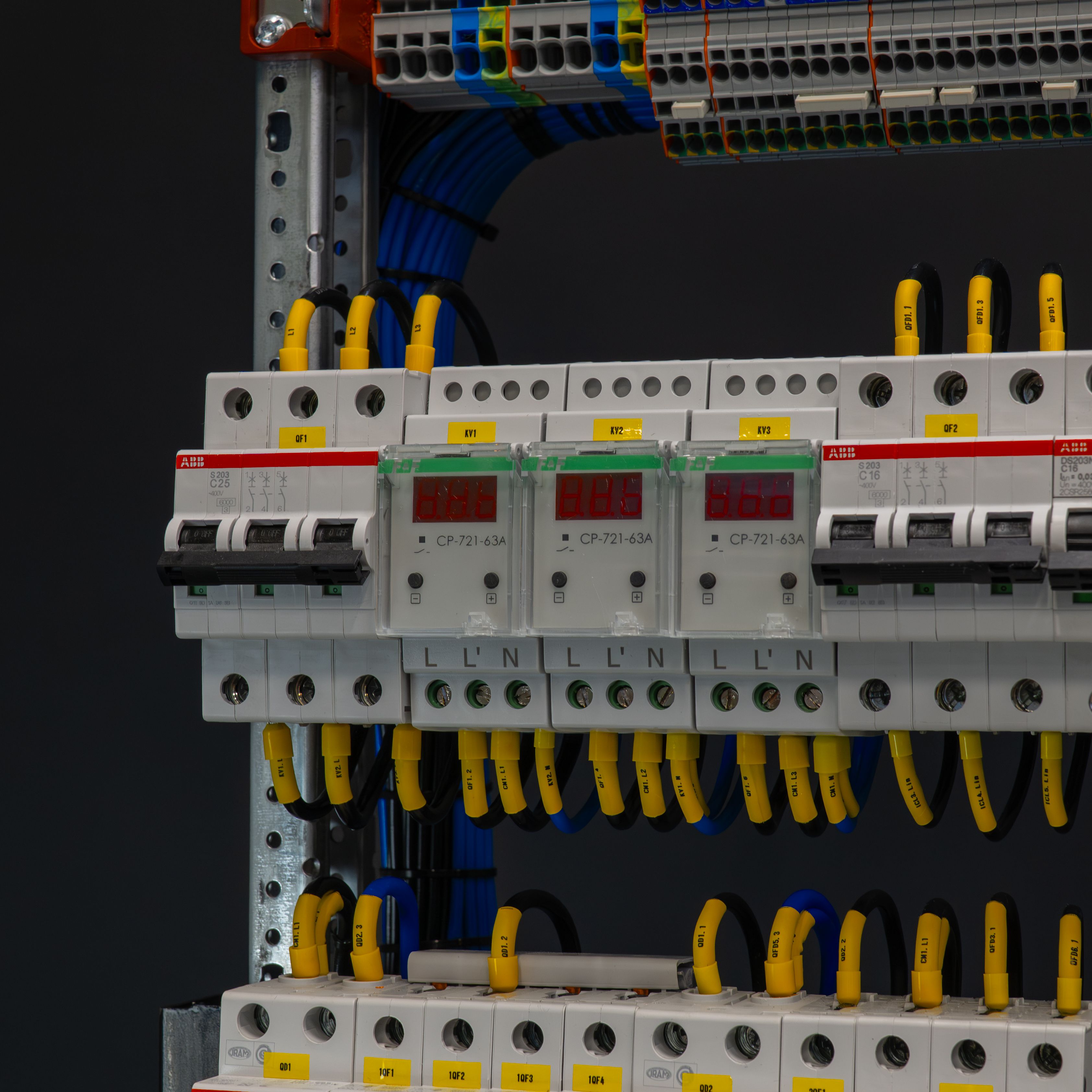

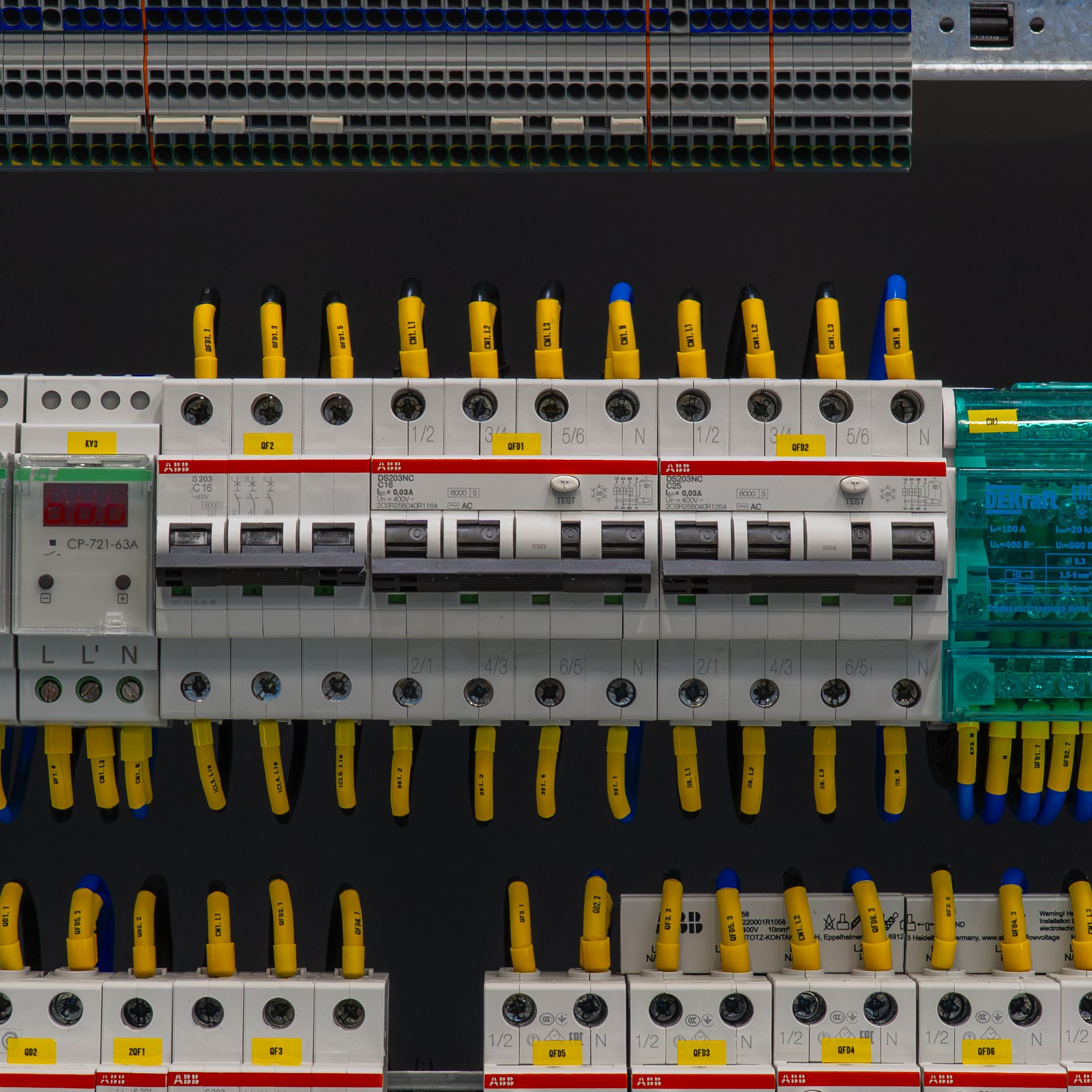

11. Реле напряжения F&F CP-721 (3 шт.) - 11 190 руб.

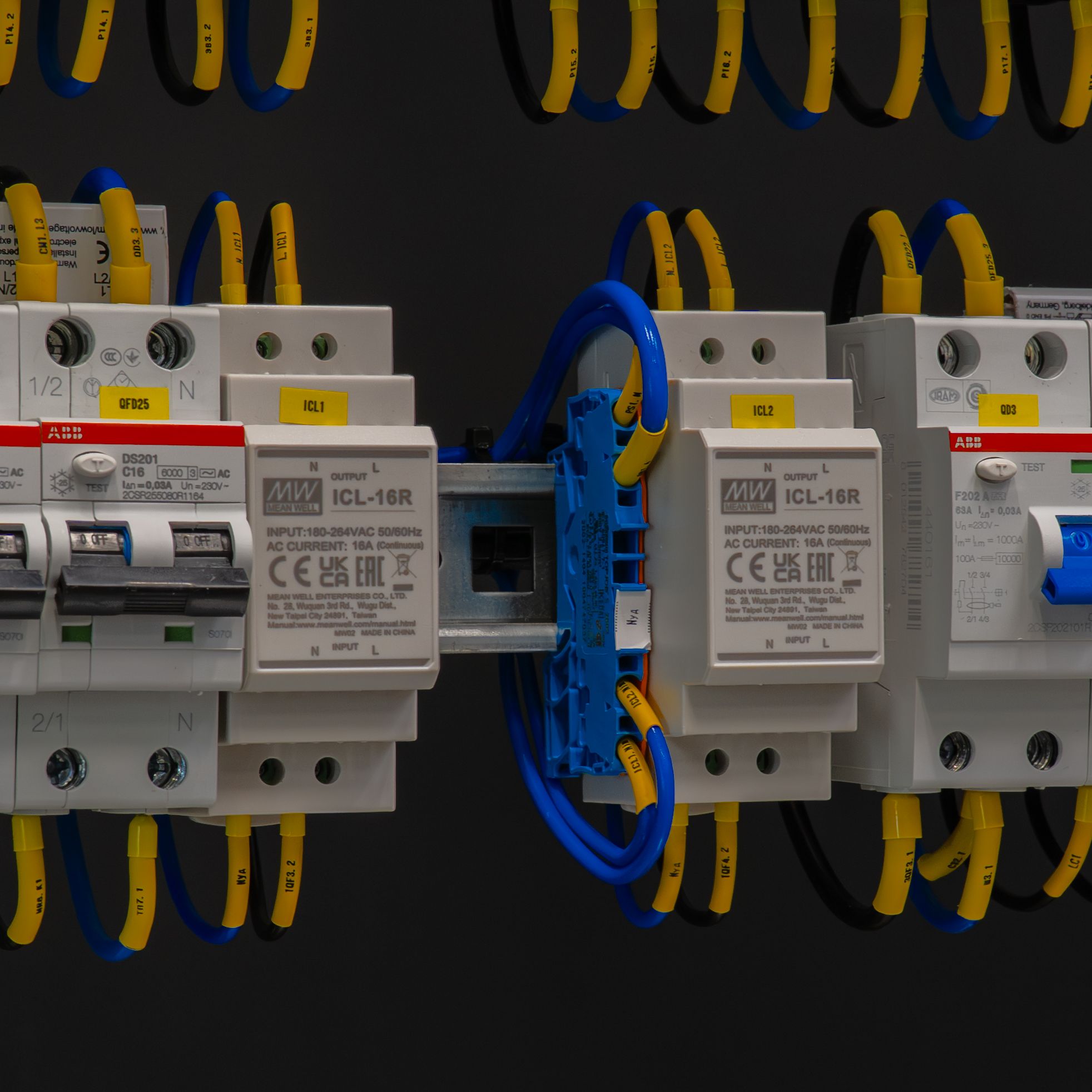

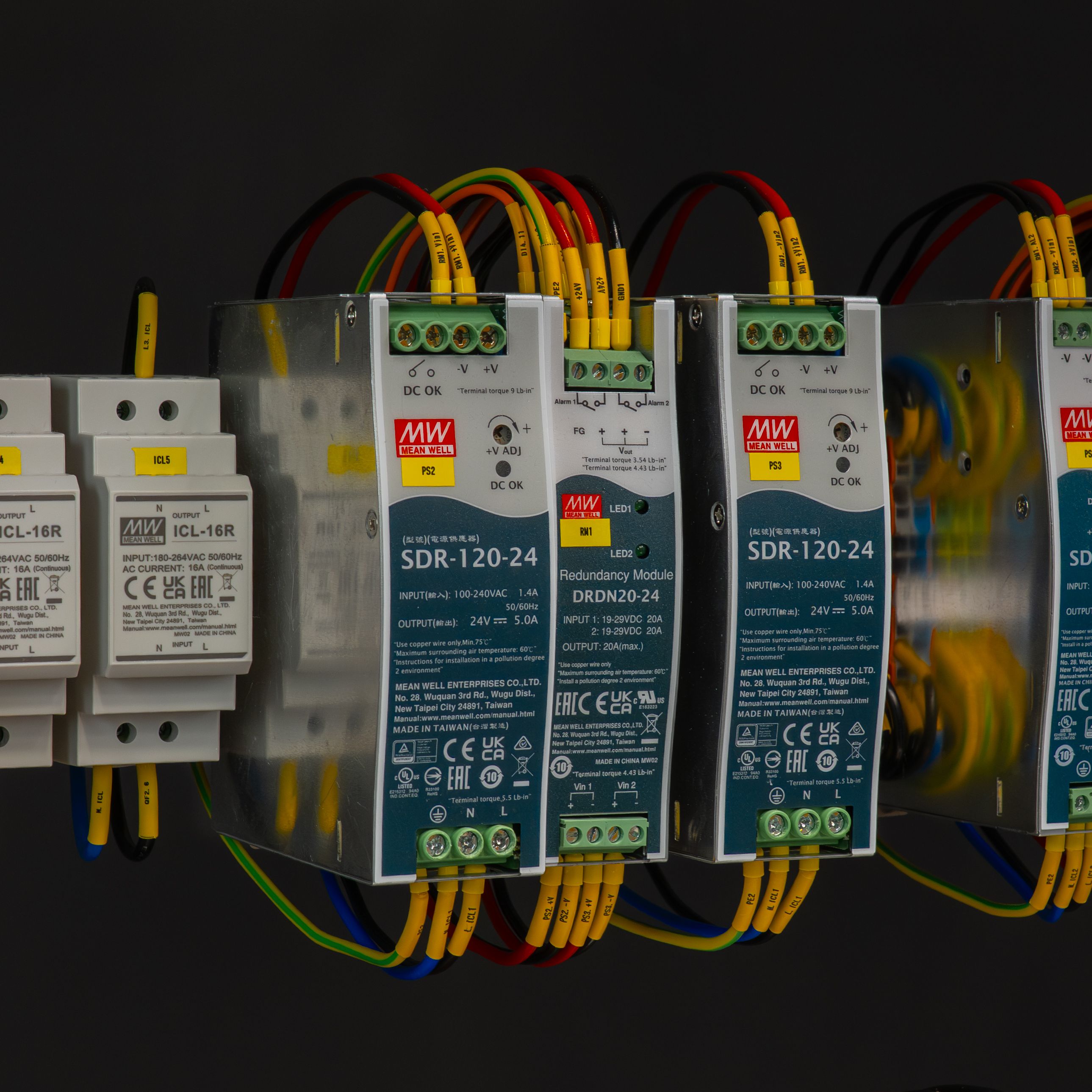

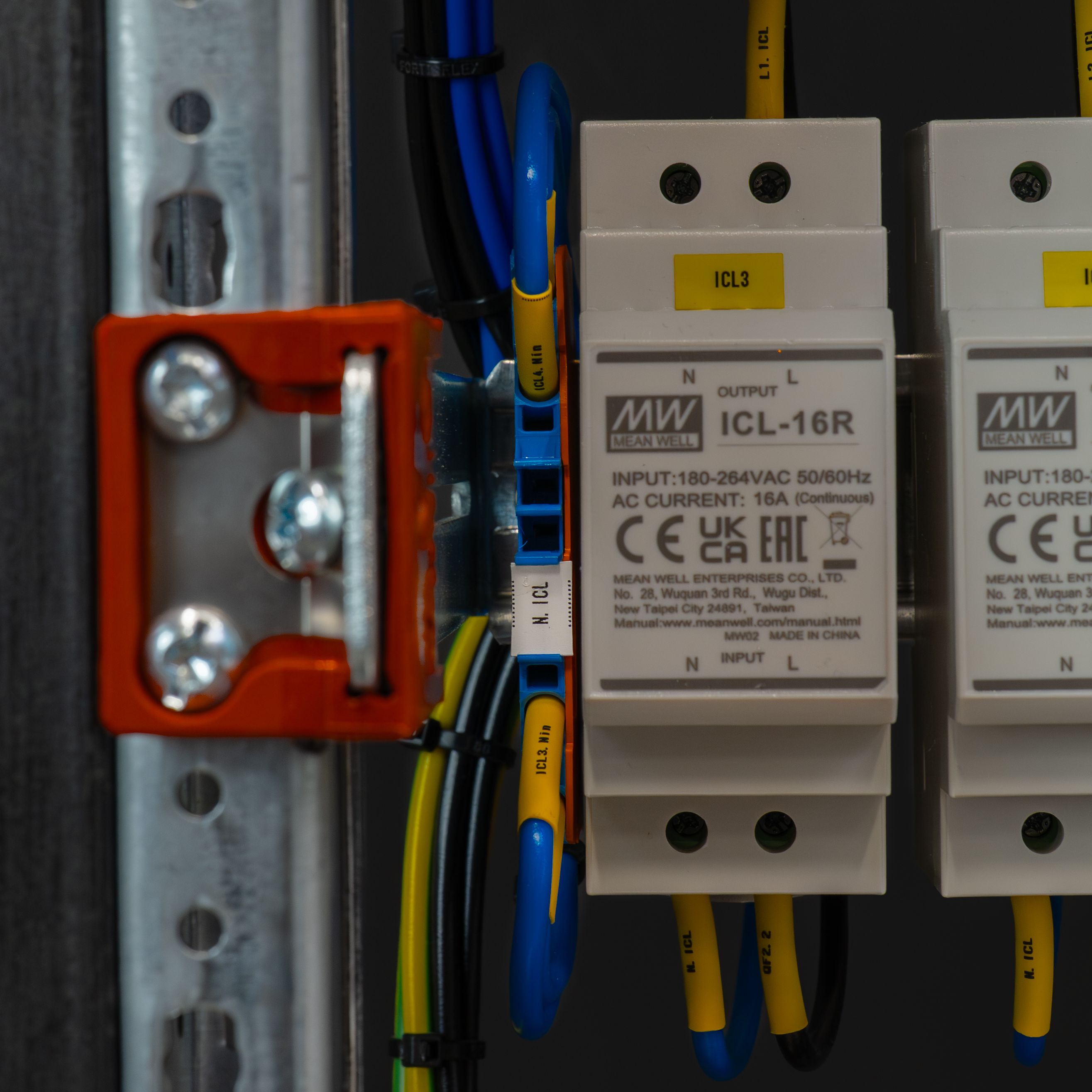

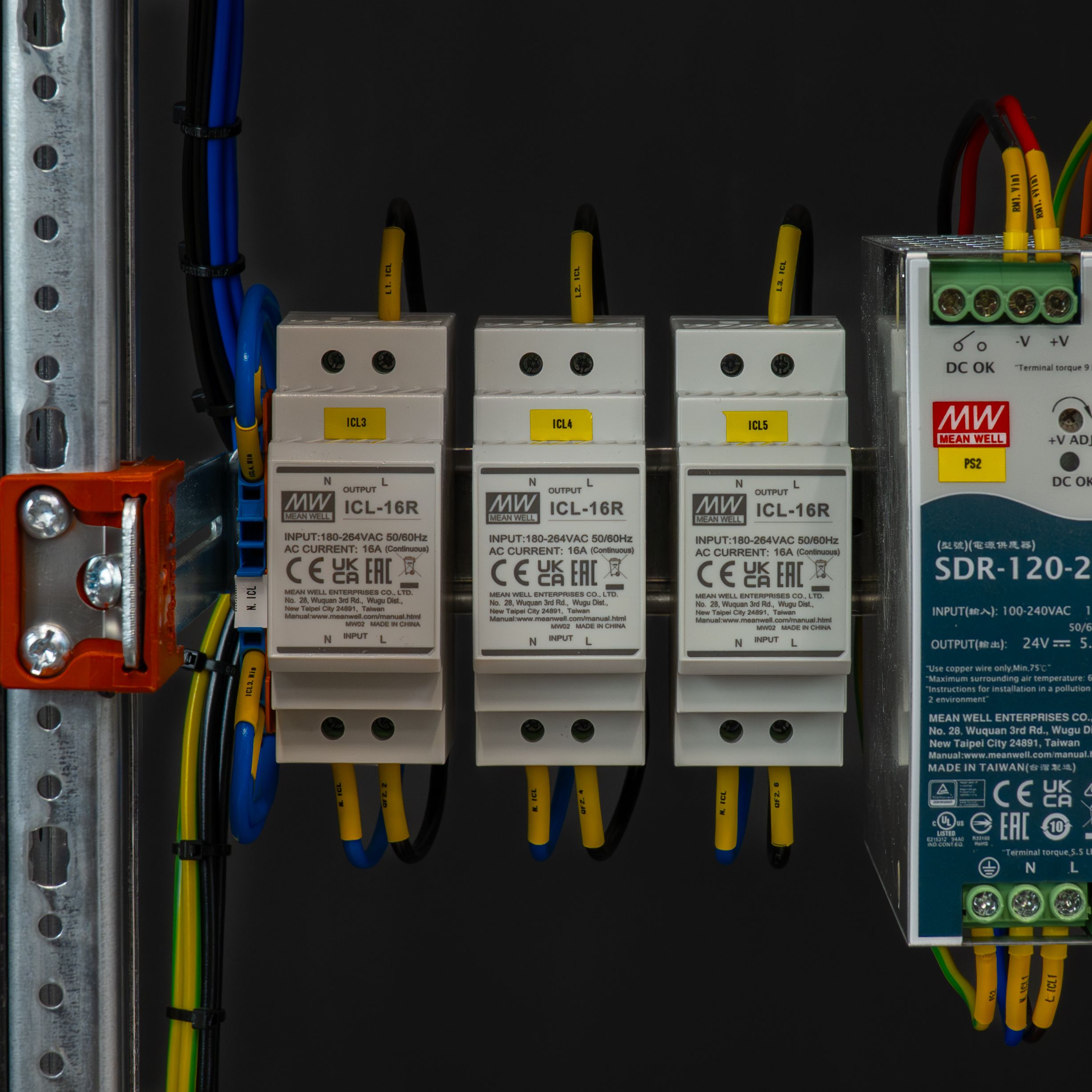

12. Реле ограничения пусковых токов Mean Well ICL-16R (5 шт.) - 11 550 руб.

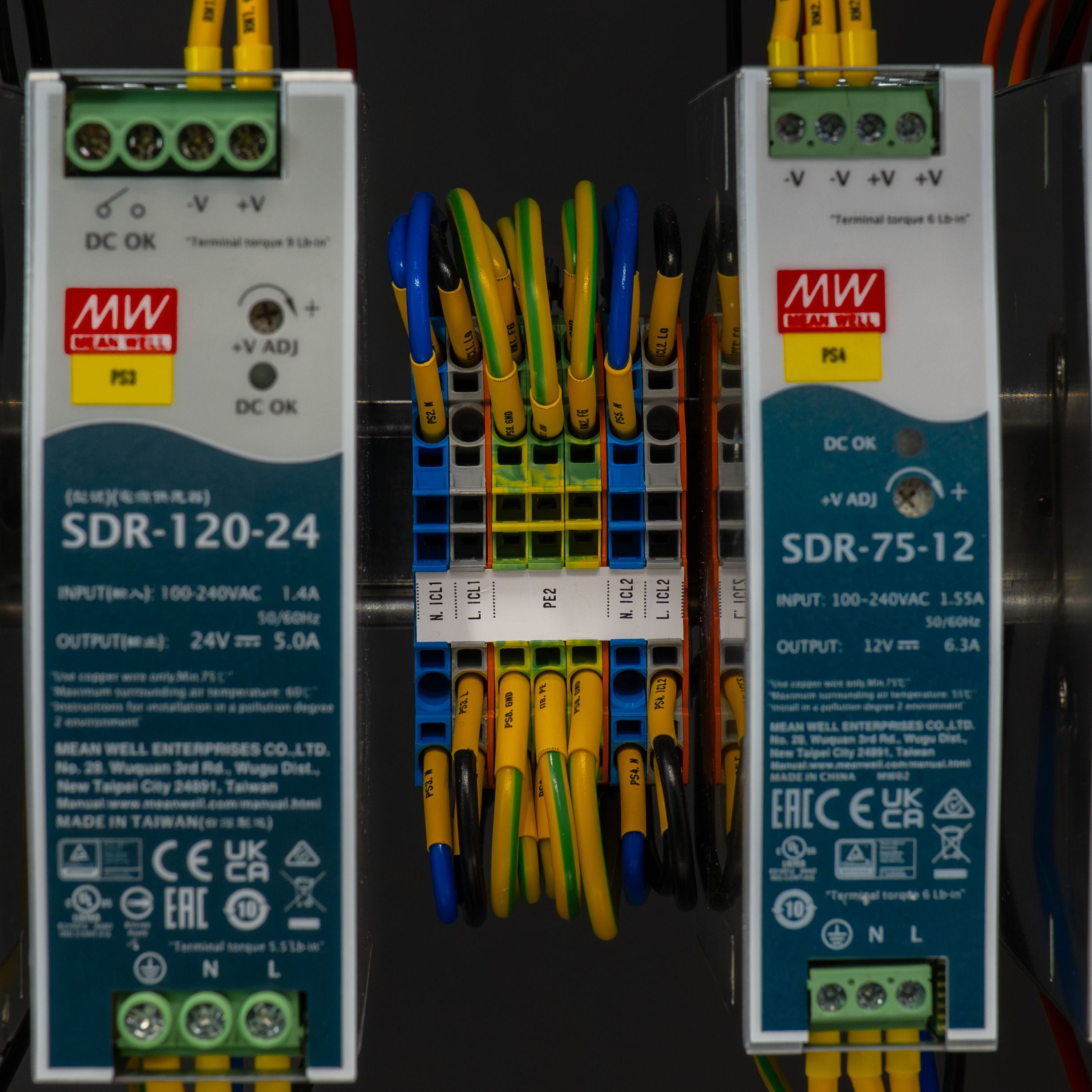

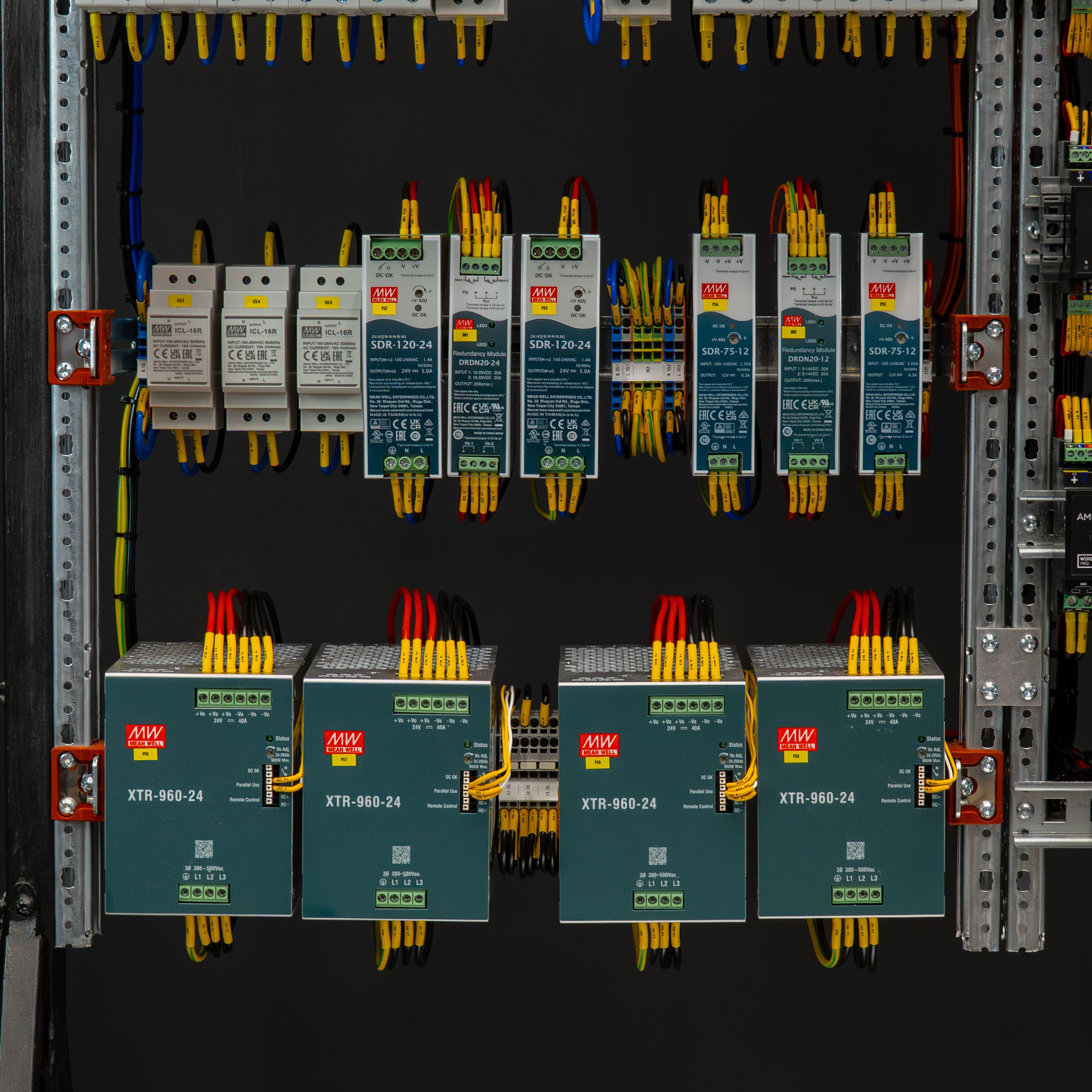

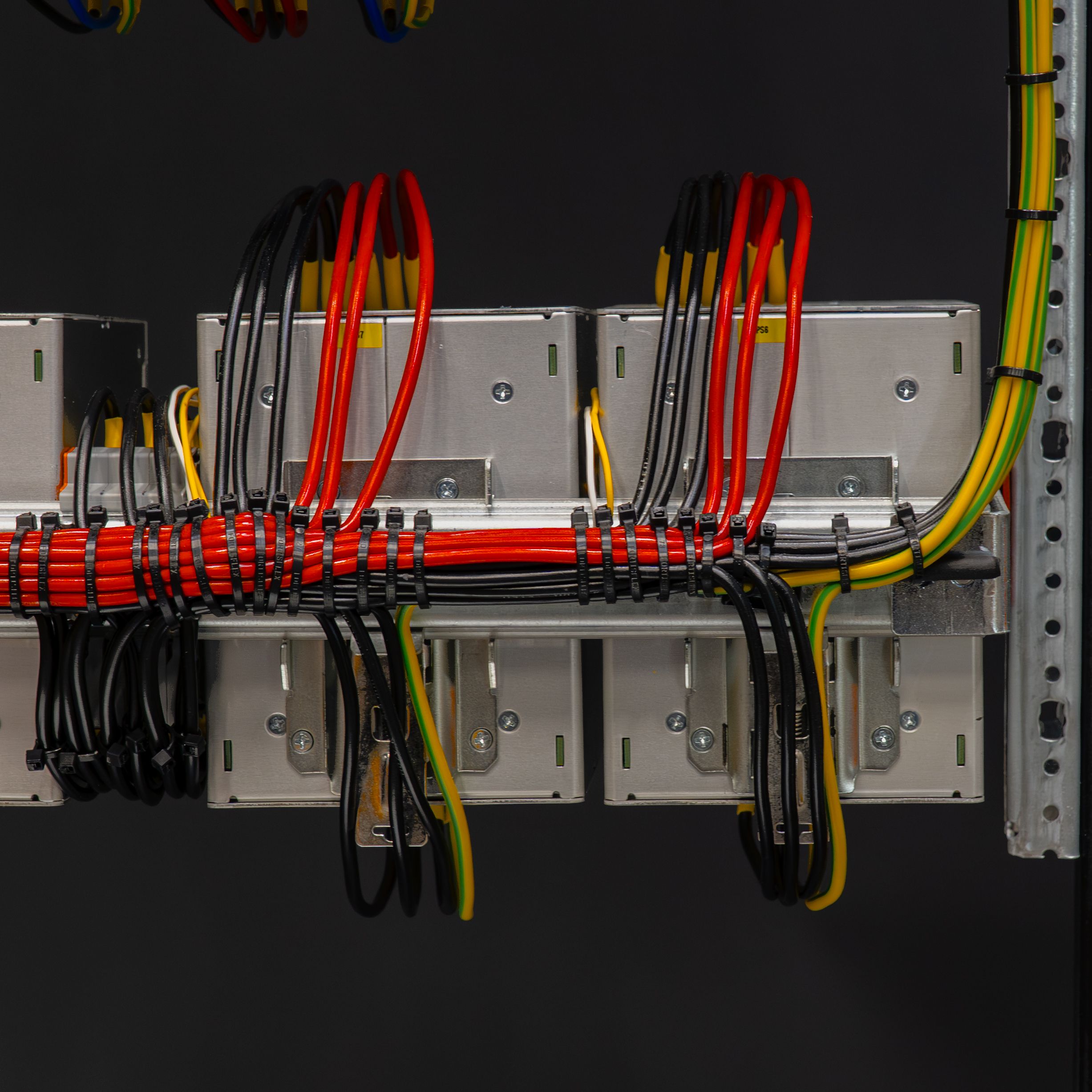

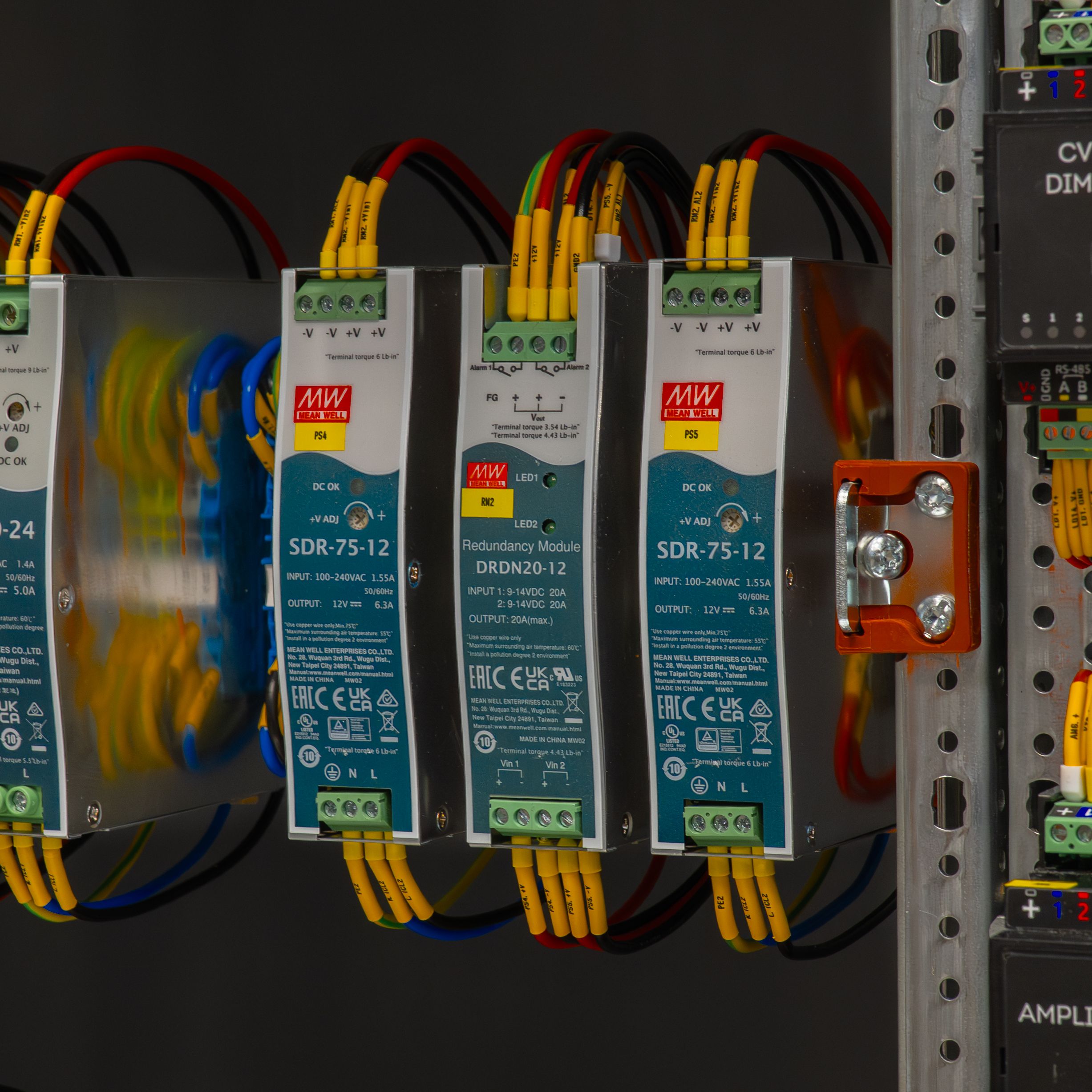

13. Блок питания Mean Well SDR-75-12 (2 шт.) - 6 100 руб.
14. Блок питания Mean Well SDR-120-24 (2 шт.) - 7 020 руб.
15. Блок питания Mean Well DRDN20-12 (1 шт.) - 2 260 руб.
16. Блок питания Mean Well DRDN20-24 (1 шт.) - 2 310 руб.

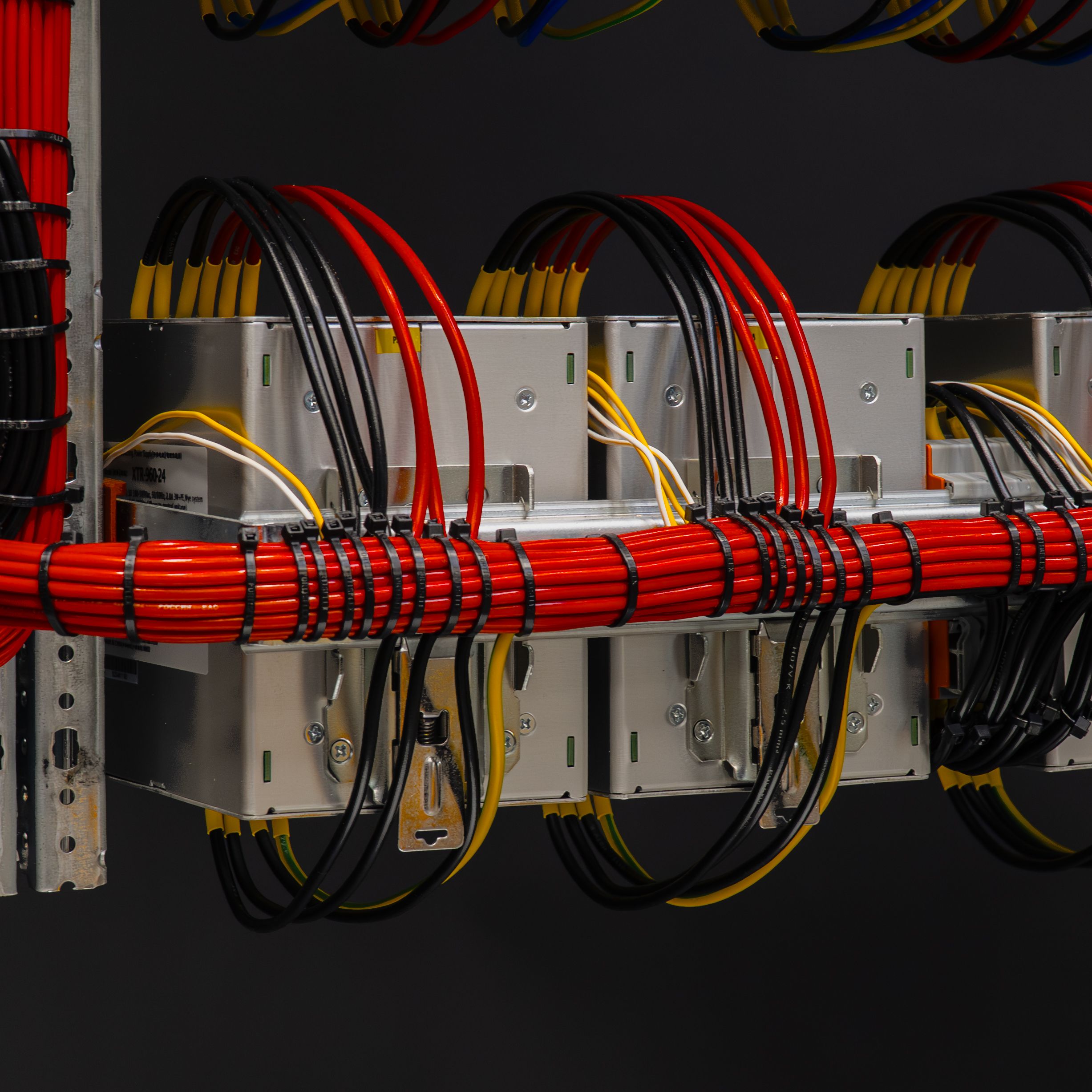

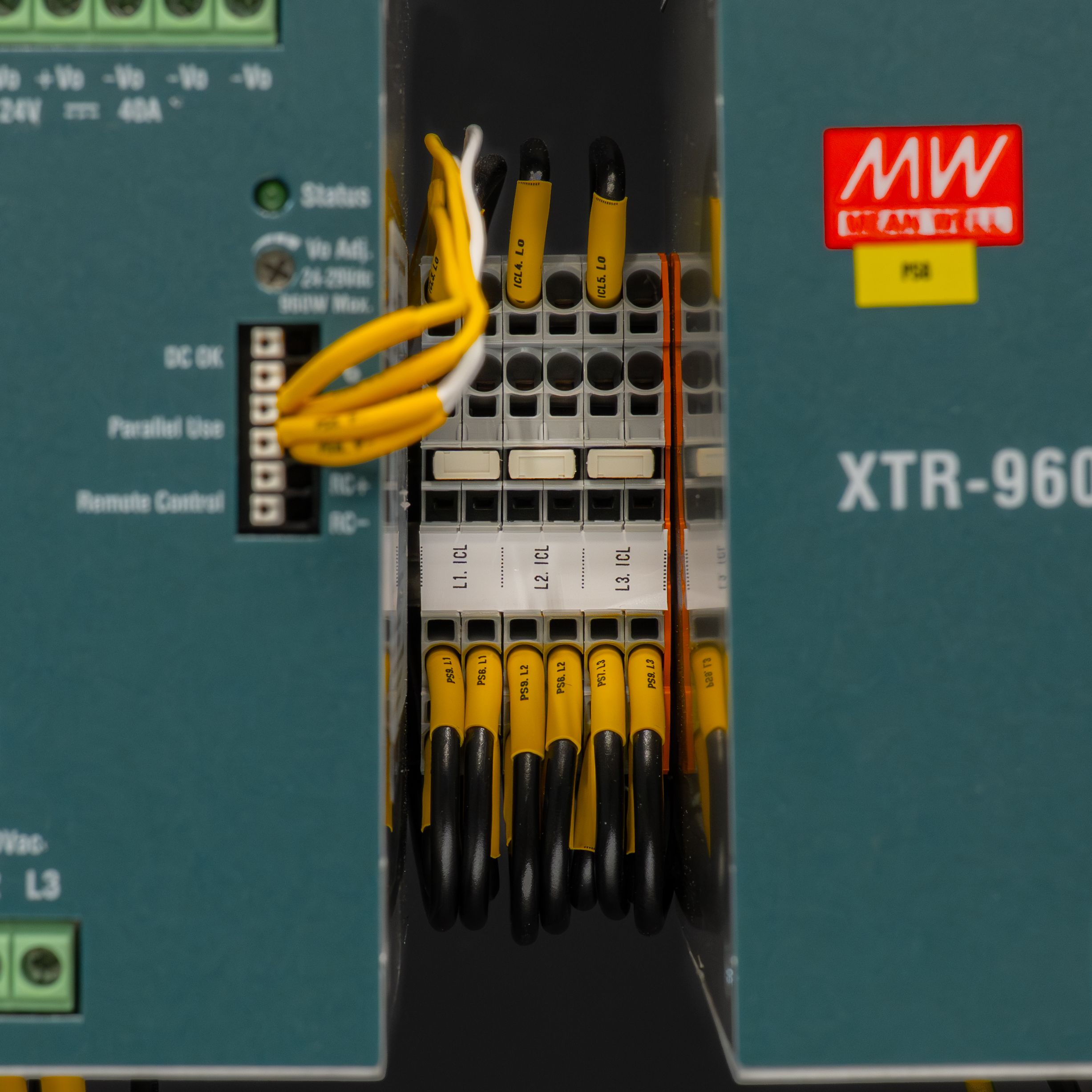

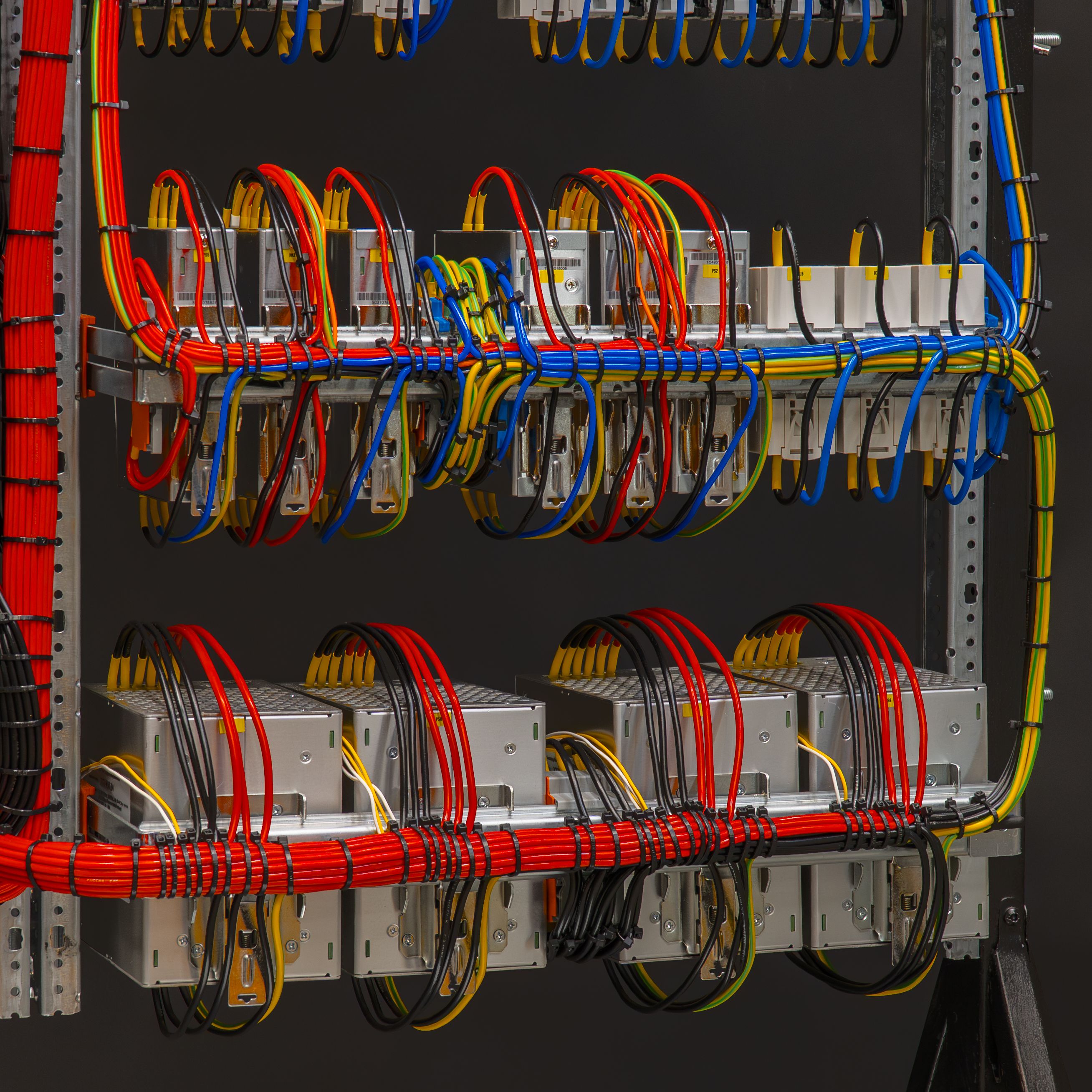

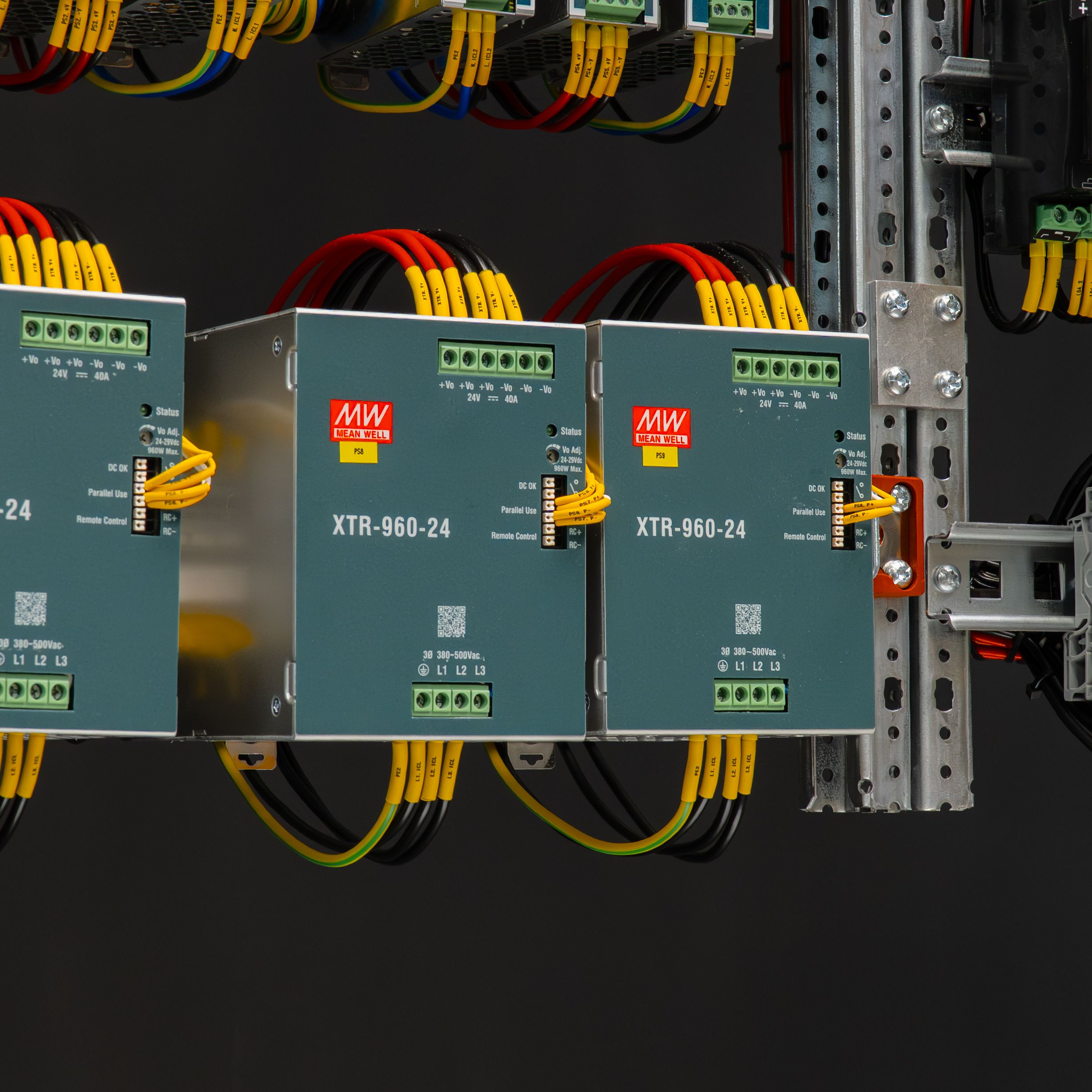

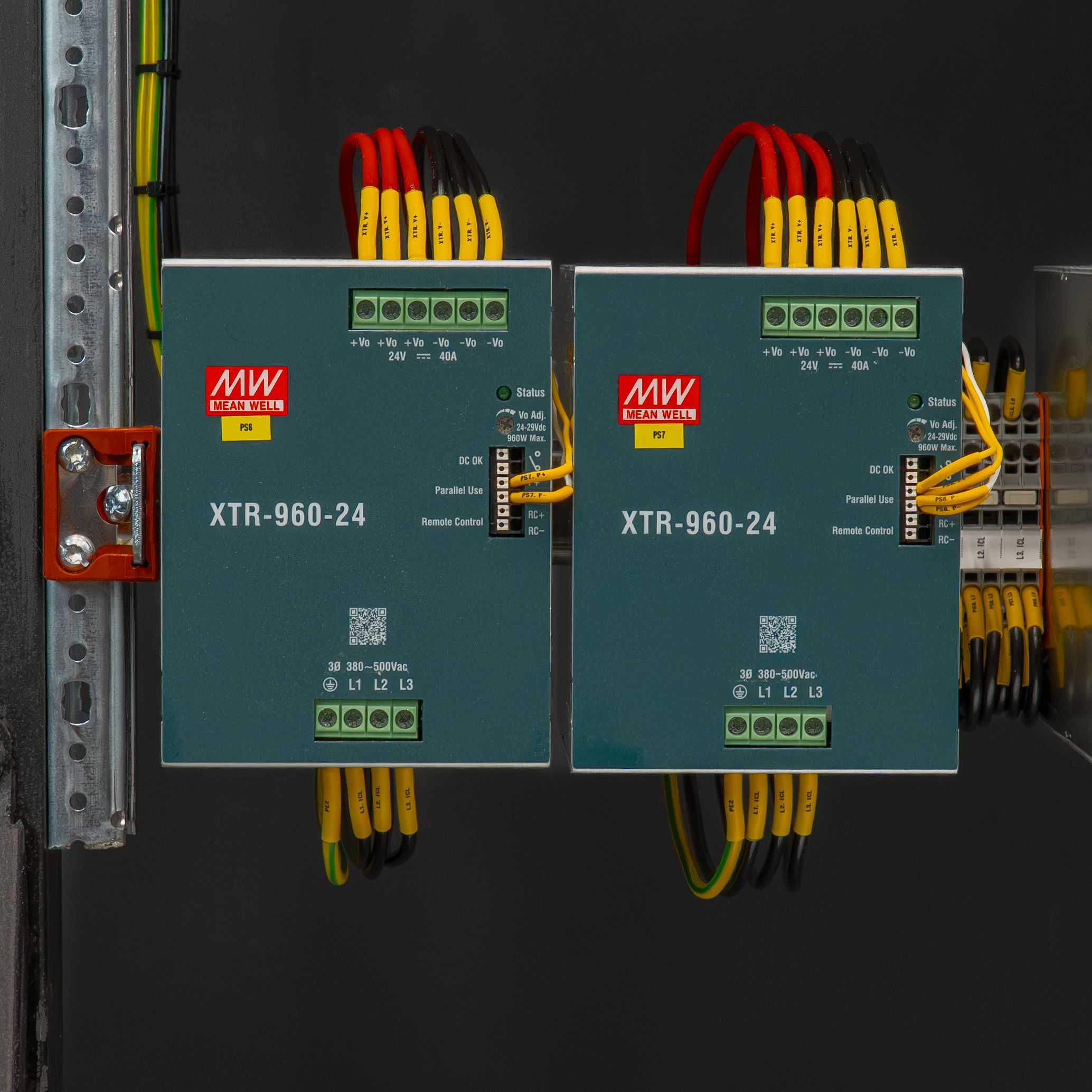

17. Блок питания Mean Well XTR-960-24 (4 шт.) - 72 000 руб.

Итого: 362 930 руб.

загружается

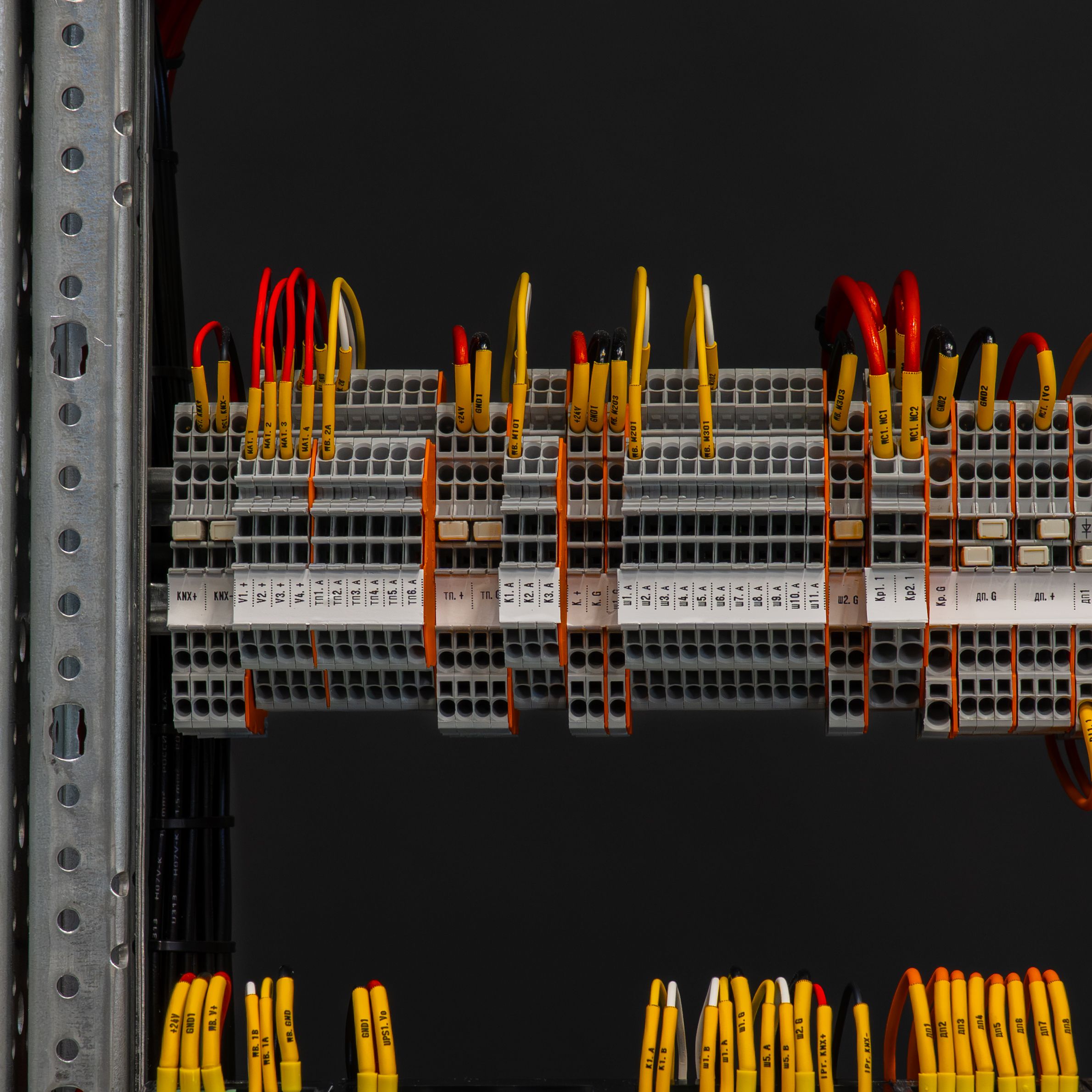

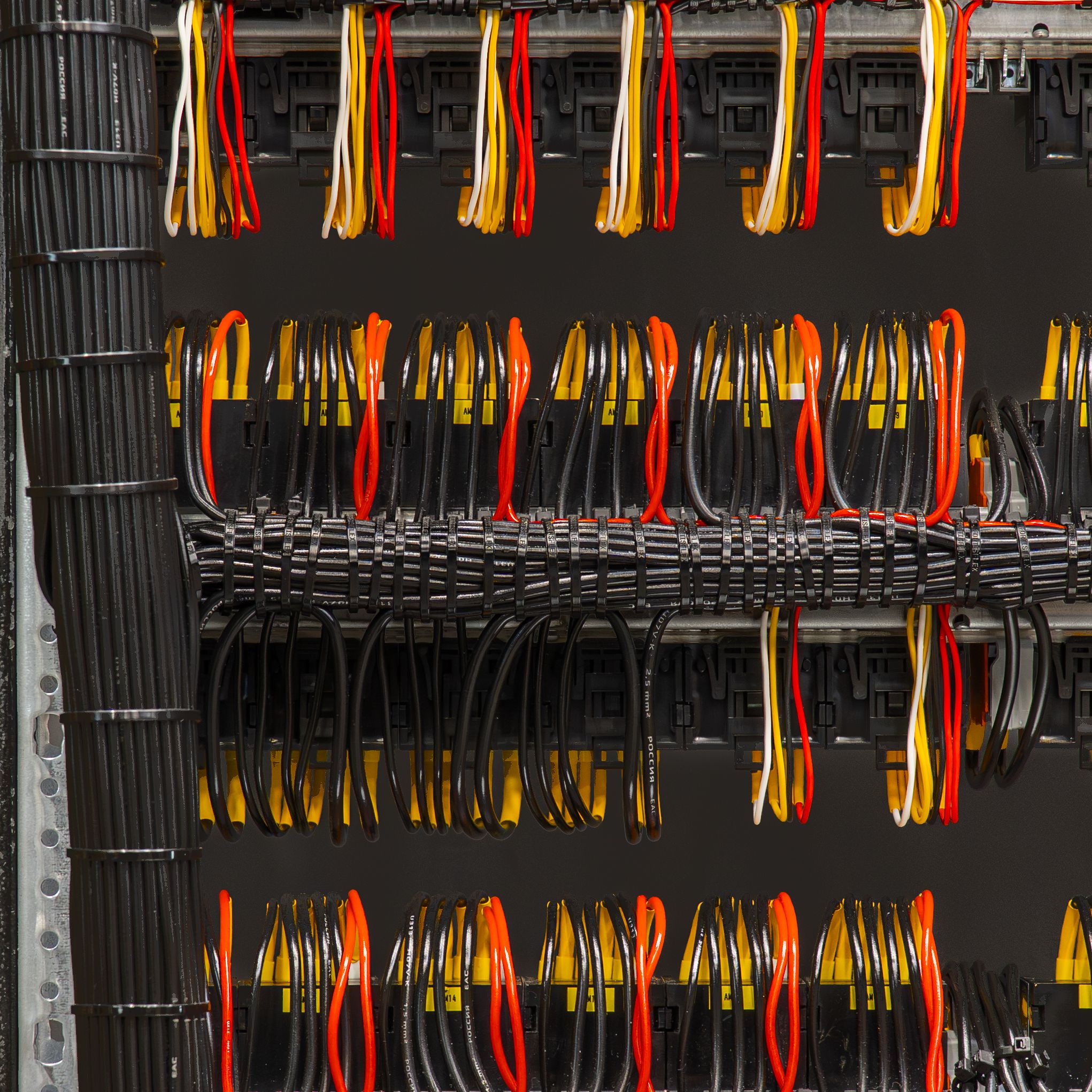

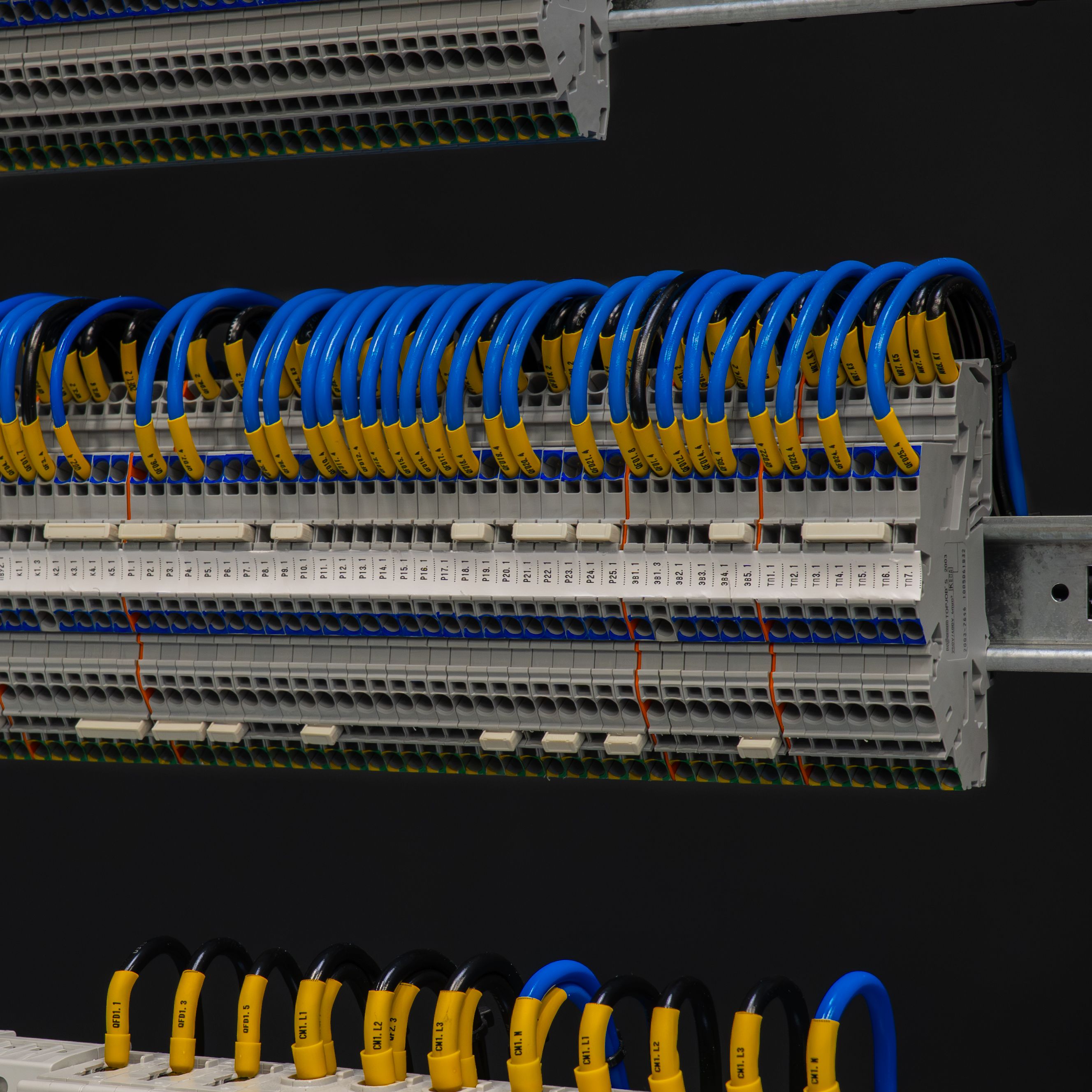

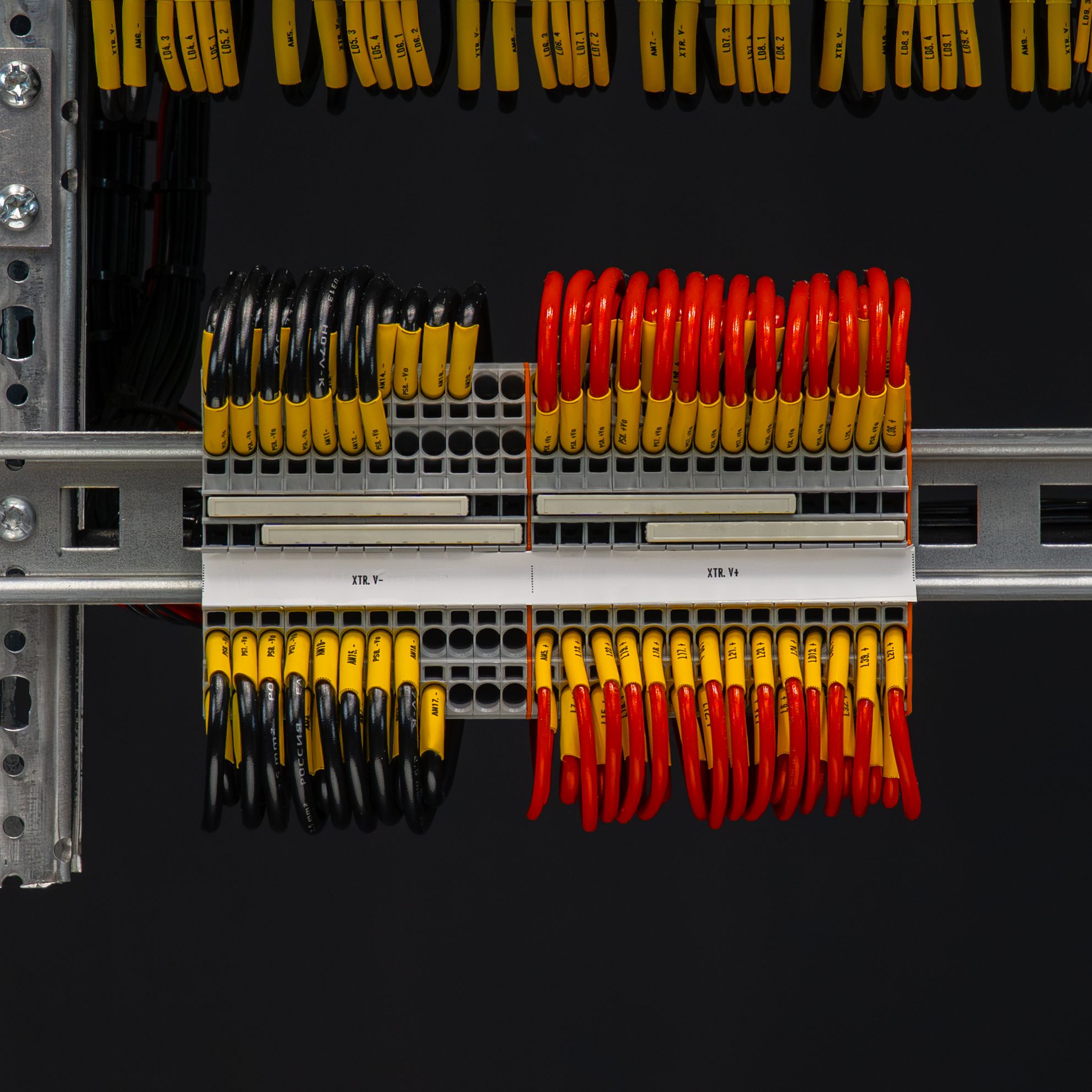

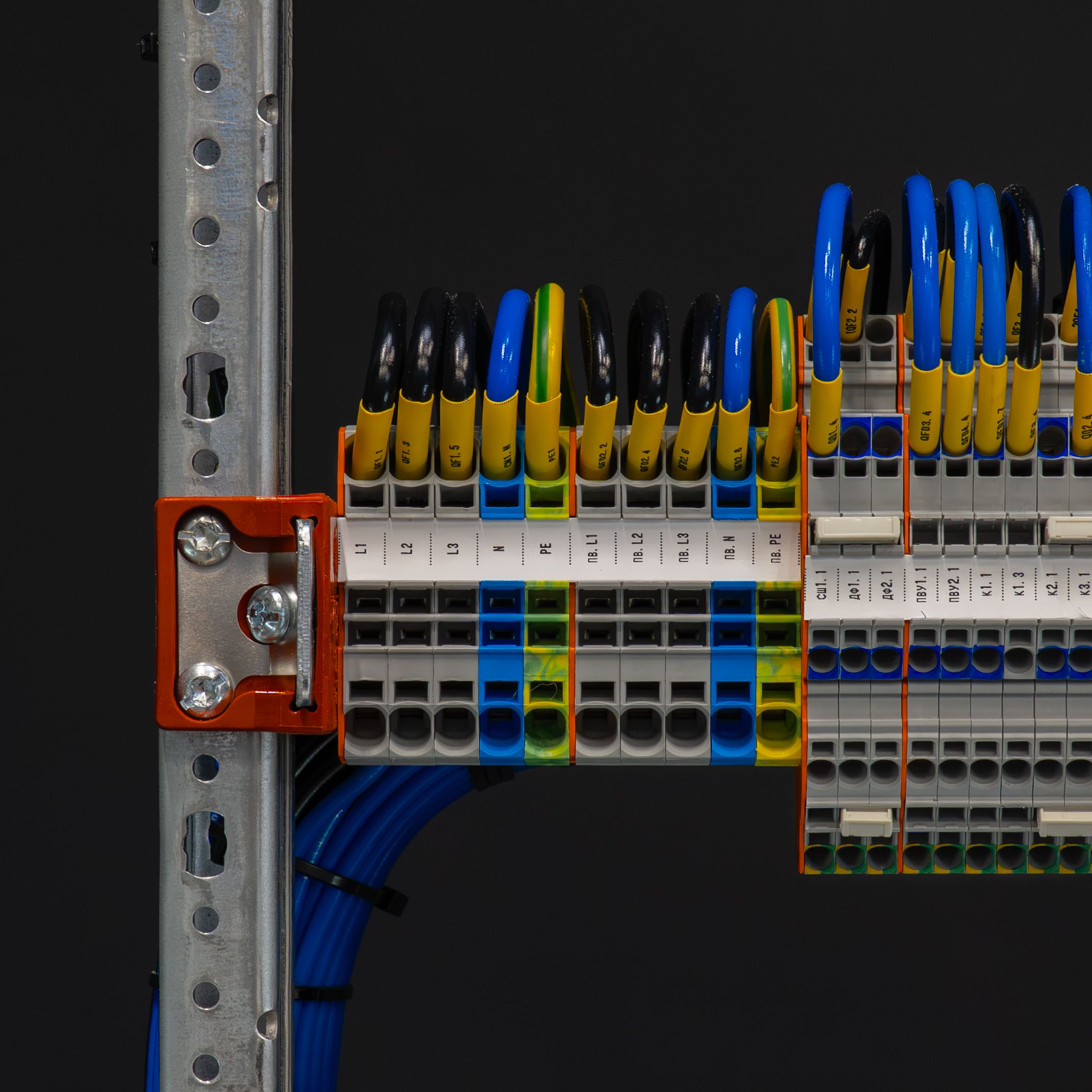

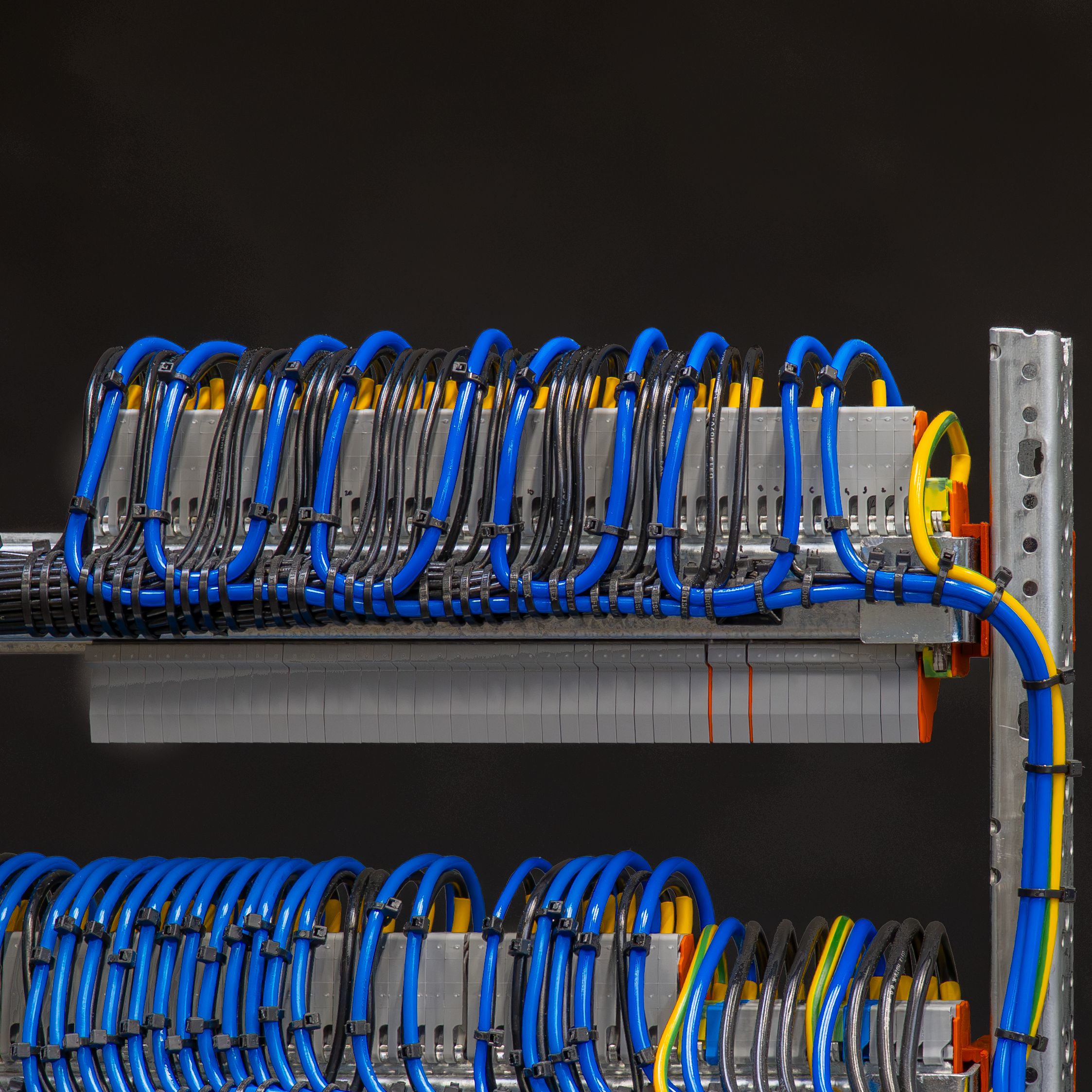

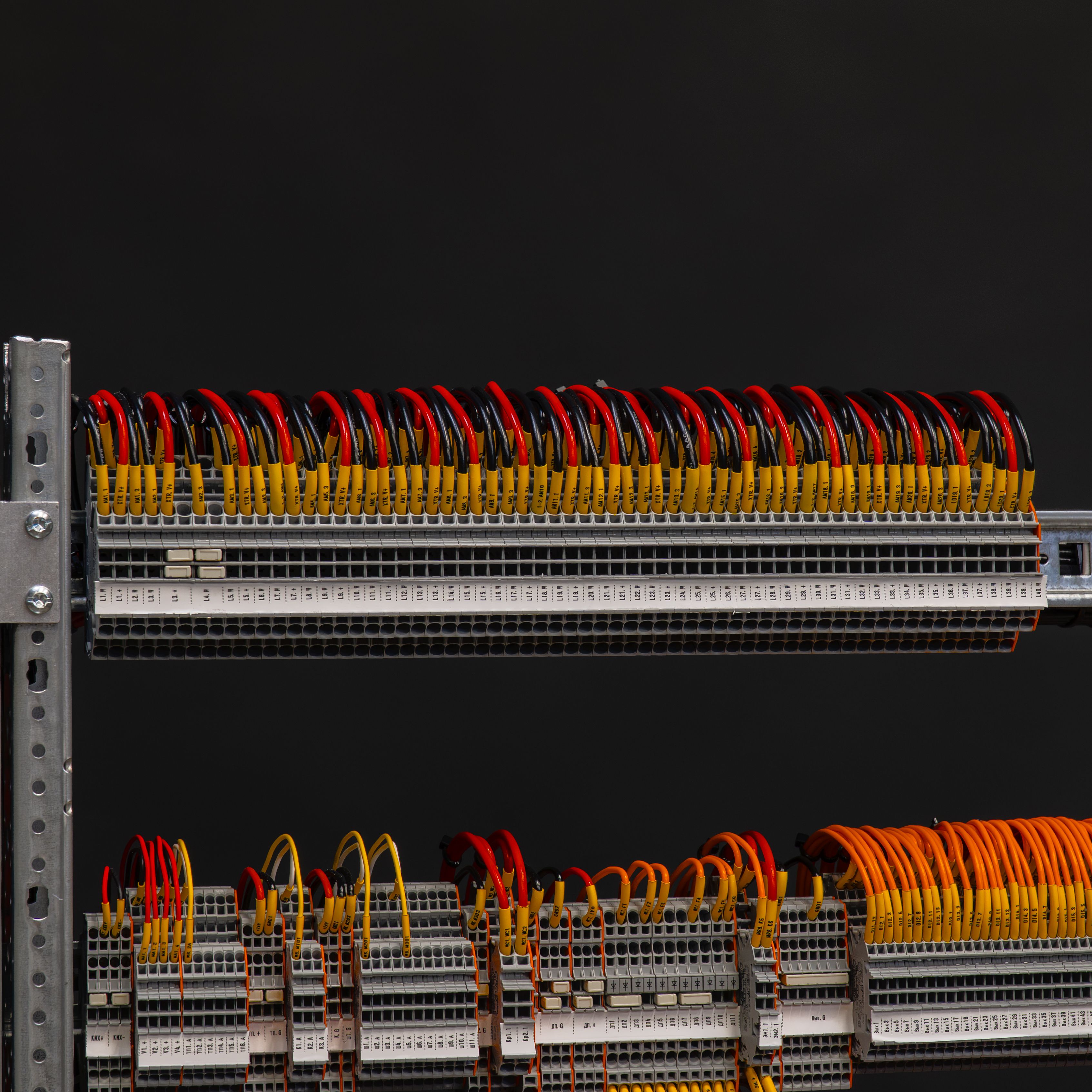

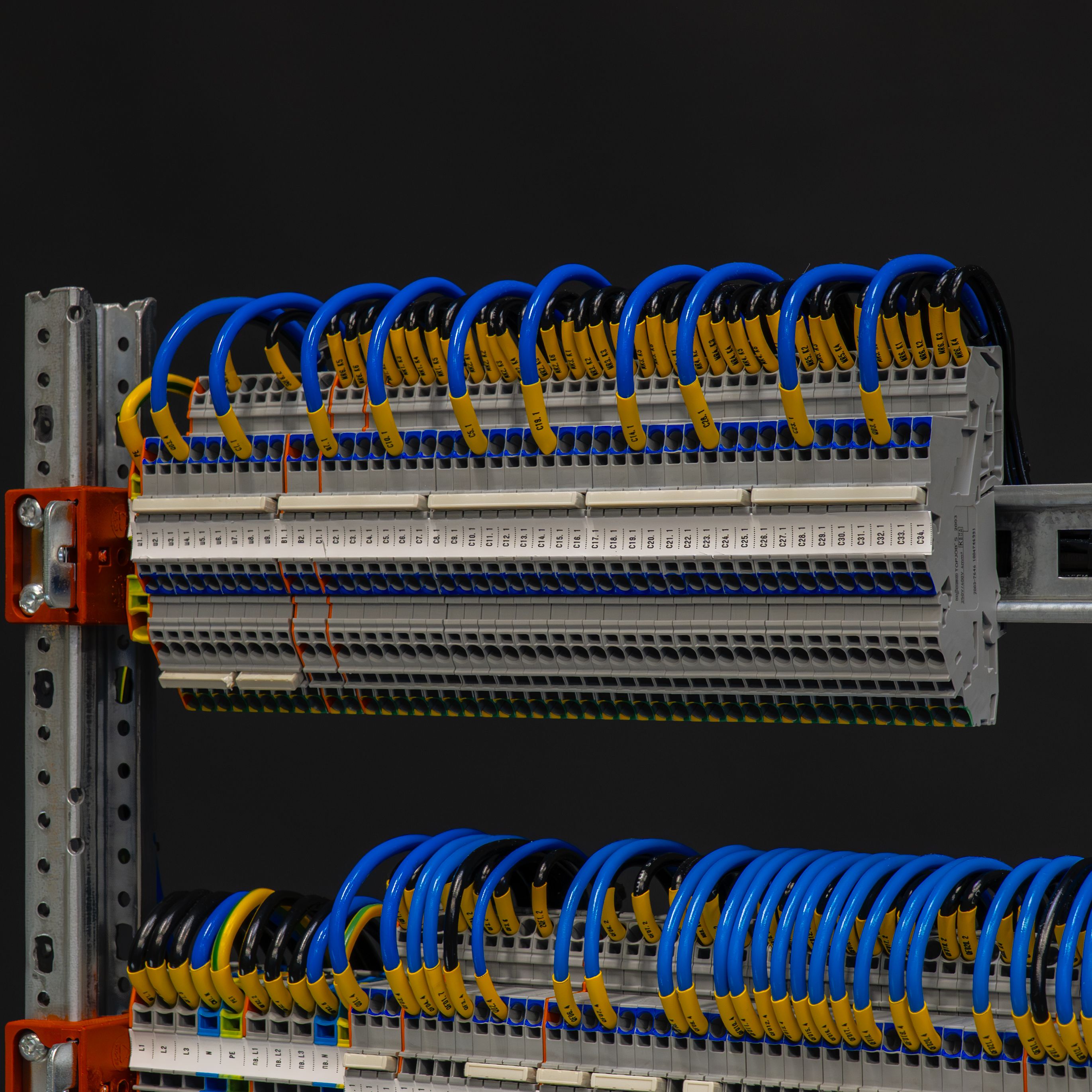

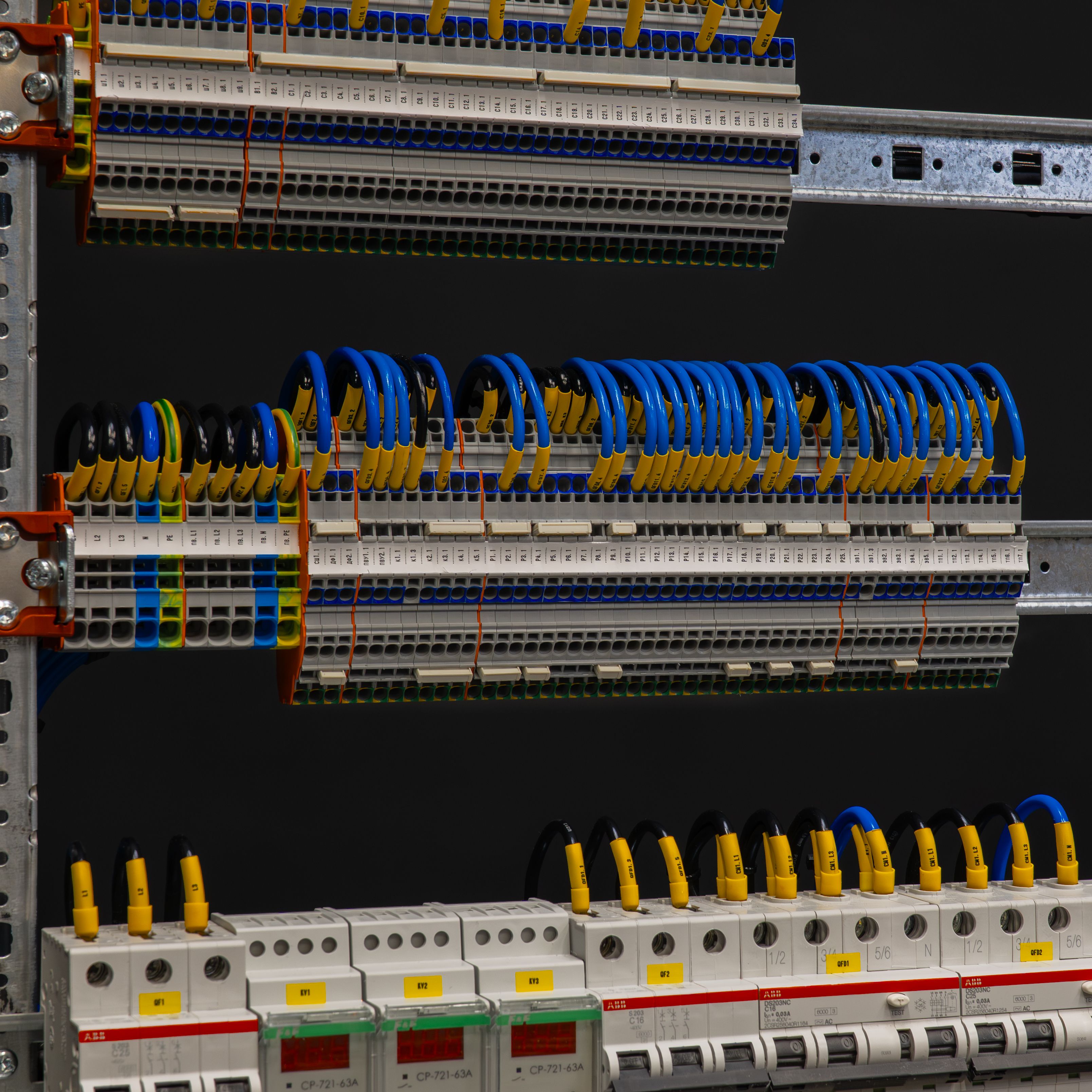

5. Клеммы

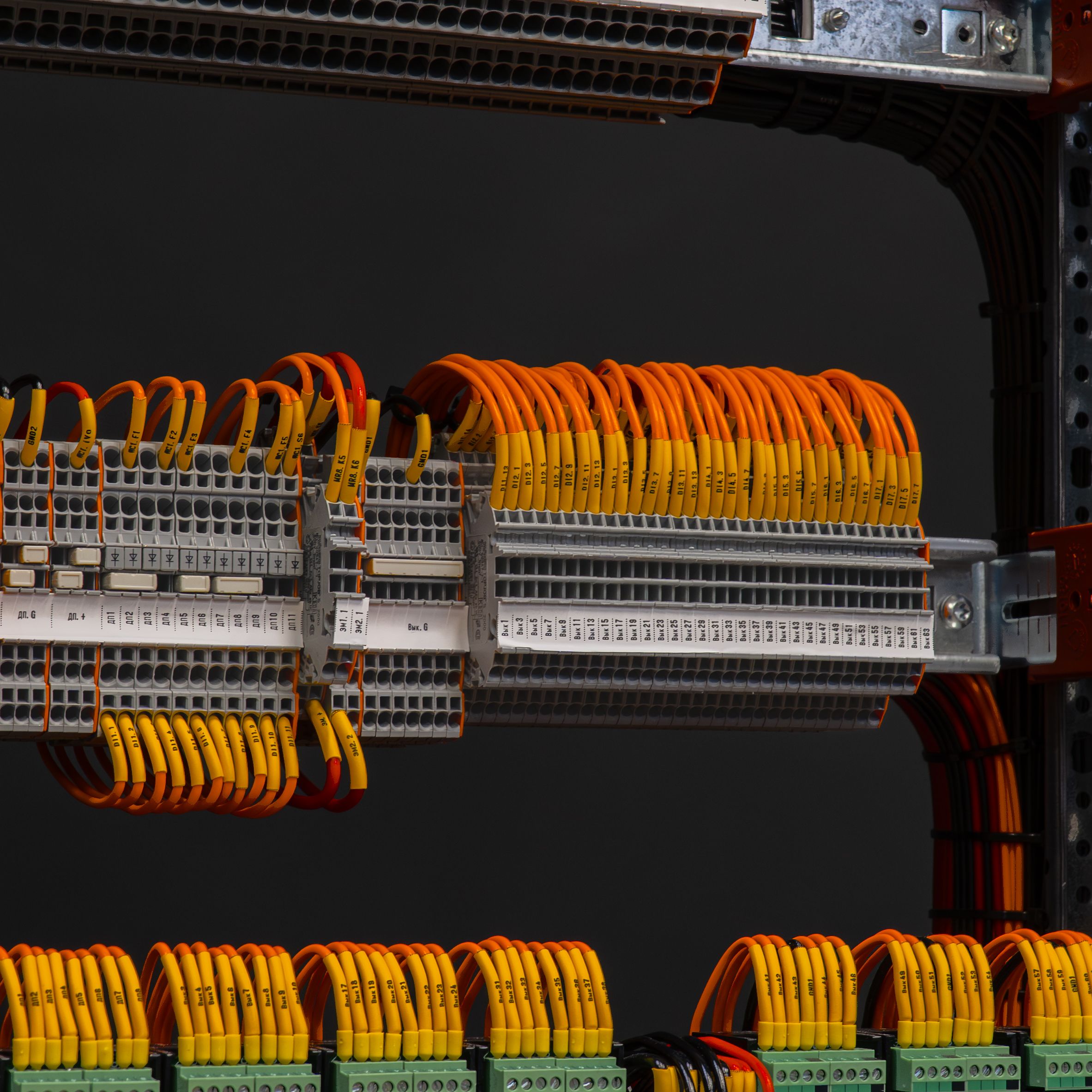

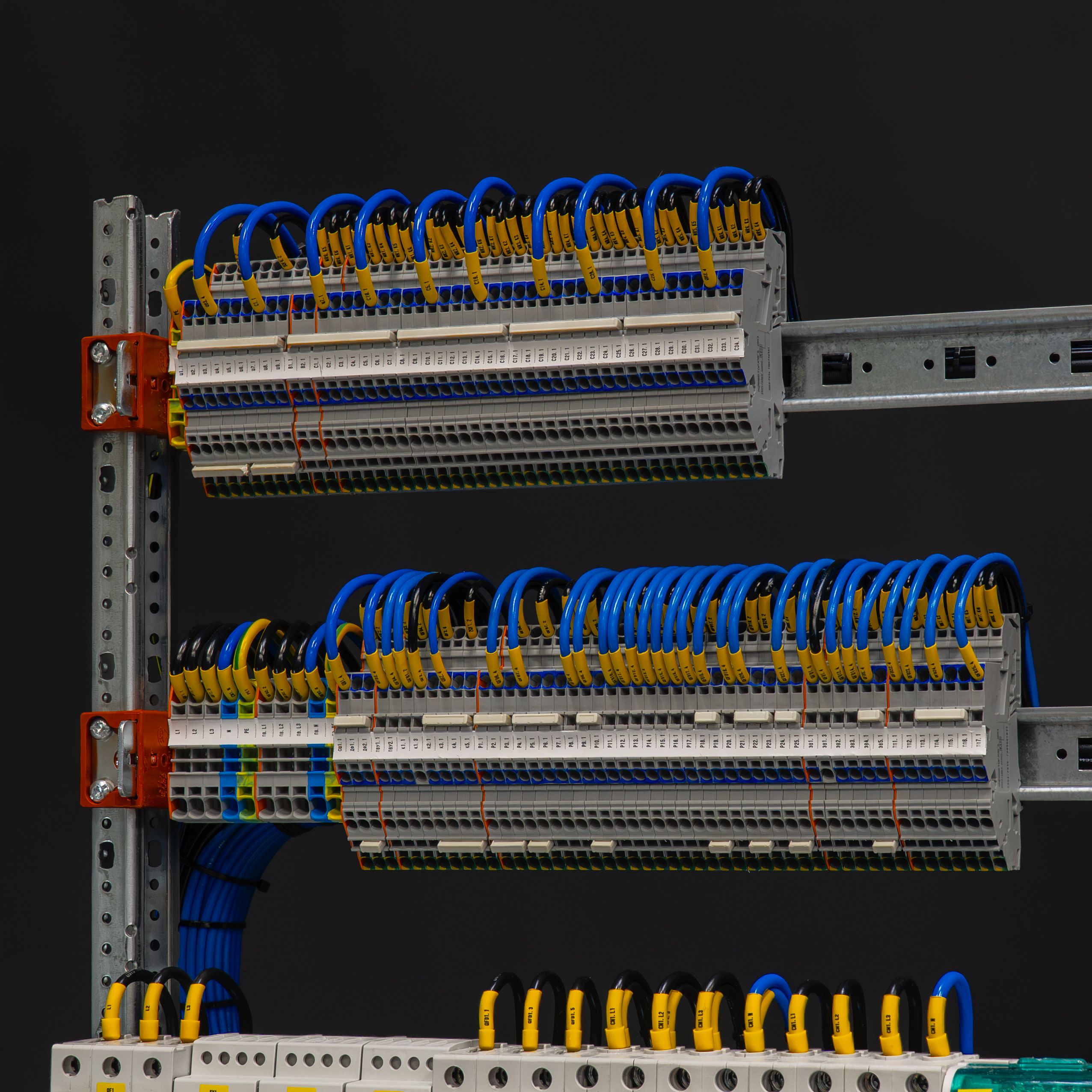

1. Клемма WAGO 2000-1401 (40 шт.) - 6 280 руб.
2. Клемма WAGO 2000-2201 (58 шт.) - 17 400 руб.
3. Клемма WAGO 2001-1411/1000-411 (11 шт.) - 5 302 руб.
4. Клемма WAGO 2002-1401 (57 шт.) - 9 918 руб.
5. Клемма WAGO 2002-1404 (2 шт.) - 324 руб.
6. Клемма WAGO 2002-1407 (3 шт.) - 1 722 руб.
7. Клемма WAGO 2002-2201 (64 шт.) - 12 736 руб.
8. Клемма WAGO 2003-7645 (2 шт.) - 730 руб.
9. Клемма WAGO 2003-7646 (92 шт.) - 29 808 руб.
10. Клемма WAGO 2006-1201 (6 шт.) - 1 278 руб.
11. Клемма WAGO 2006-1204 (2 шт.) - 424 руб.
12. Клемма WAGO 2006-1206 (2 шт.) - 432 руб.
13. Клемма WAGO 2006-1207 (1 шт.) - 534 руб.
14. Перемычки WAGO 2000-402 (6 шт.) - 330 руб.
15. Перемычки WAGO 2000-403 (3 шт.) - 231 руб.
16. Перемычки WAGO 2000-405 (1 шт.) - 220 руб.
17. Перемычки WAGO 2000-407 (1 шт.) - 224 руб.
18. Перемычки WAGO 2002-402 (10 шт.) - 490 руб.
19. Перемычки WAGO 2002-403 (5 шт.) - 430 руб.
20. Перемычки WAGO 2002-410 (4 шт.) - 1 192 руб.
21. Перемычки WAGO 2003-402 (11 шт.) - 539 руб.
22. Перемычки WAGO 2003-403 (5 шт.) - 430 руб.
23. Перемычки WAGO 2003-404 (5 шт.) - 700 руб.
24. Перемычки WAGO 2003-405 (1 шт.) - 166 руб.
25. Перемычки WAGO 2003-409 (5 шт.) - 2 150 руб.
26. Торцевая пластина WAGO 2000-1492 (13 шт.) - 793 руб.
27. Торцевая пластина WAGO 2000-2292 (6 шт.) - 468 руб.
28. Торцевая пластина WAGO 2002-1492 (16 шт.) - 1 200 руб.
29. Торцевая пластина WAGO 2002-2292 (2 шт.) - 120 руб.
30. Торцевая пластина WAGO 2003-7692 (8 шт.) - 568 руб.
31. Торцевая пластина WAGO 2006-1292 (3 шт.) - 222 руб.

Итого: 97 361 руб.

загружается

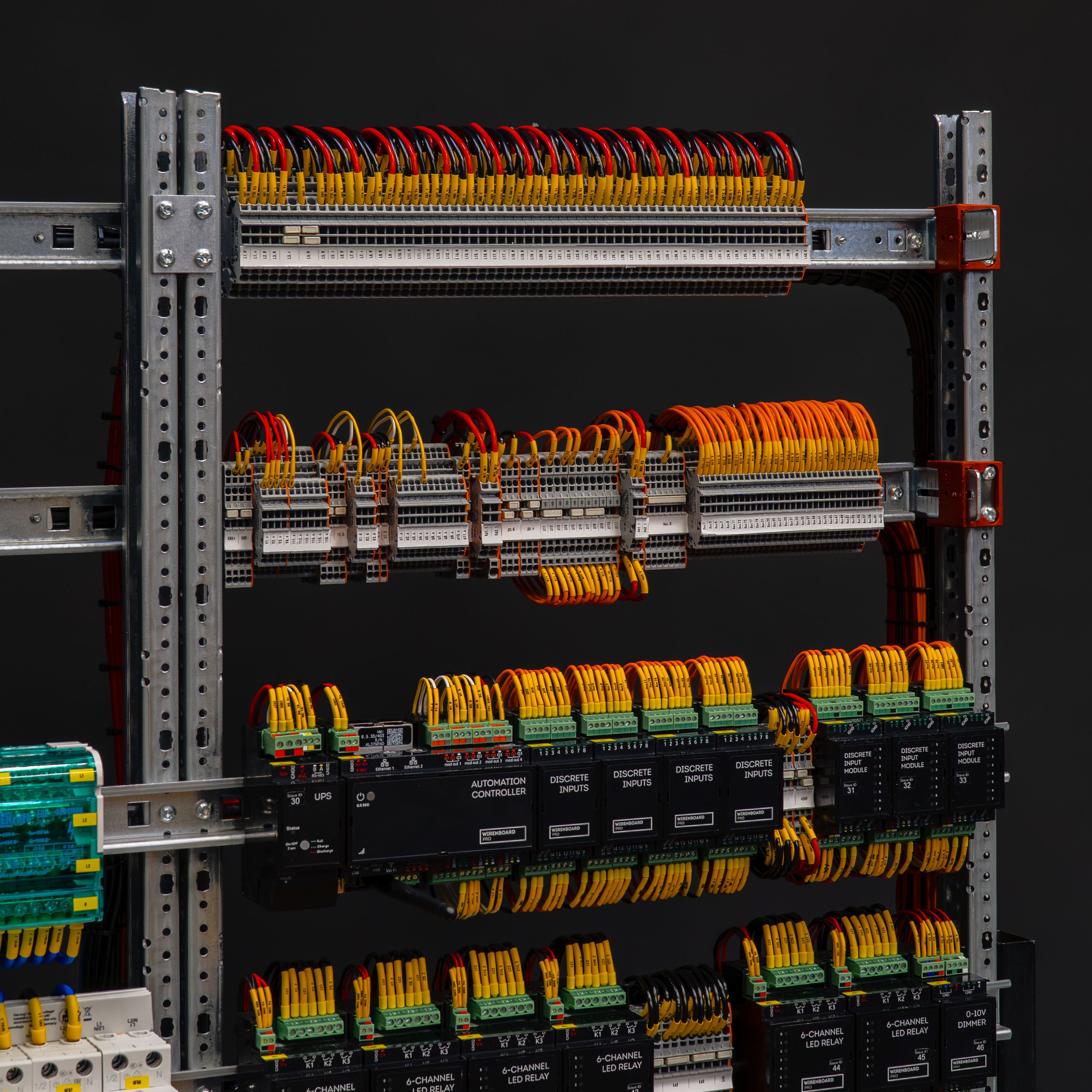

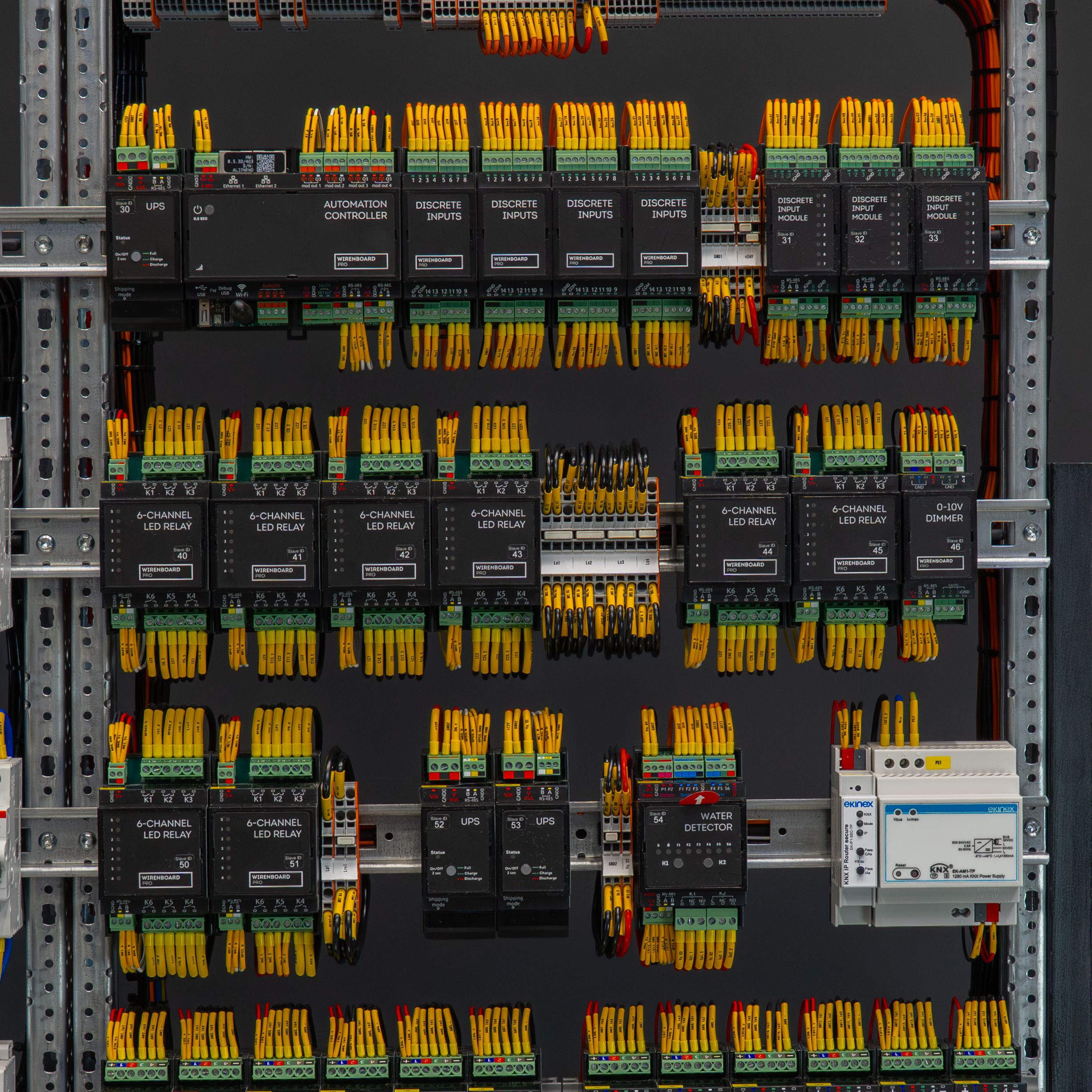

6. Автоматика

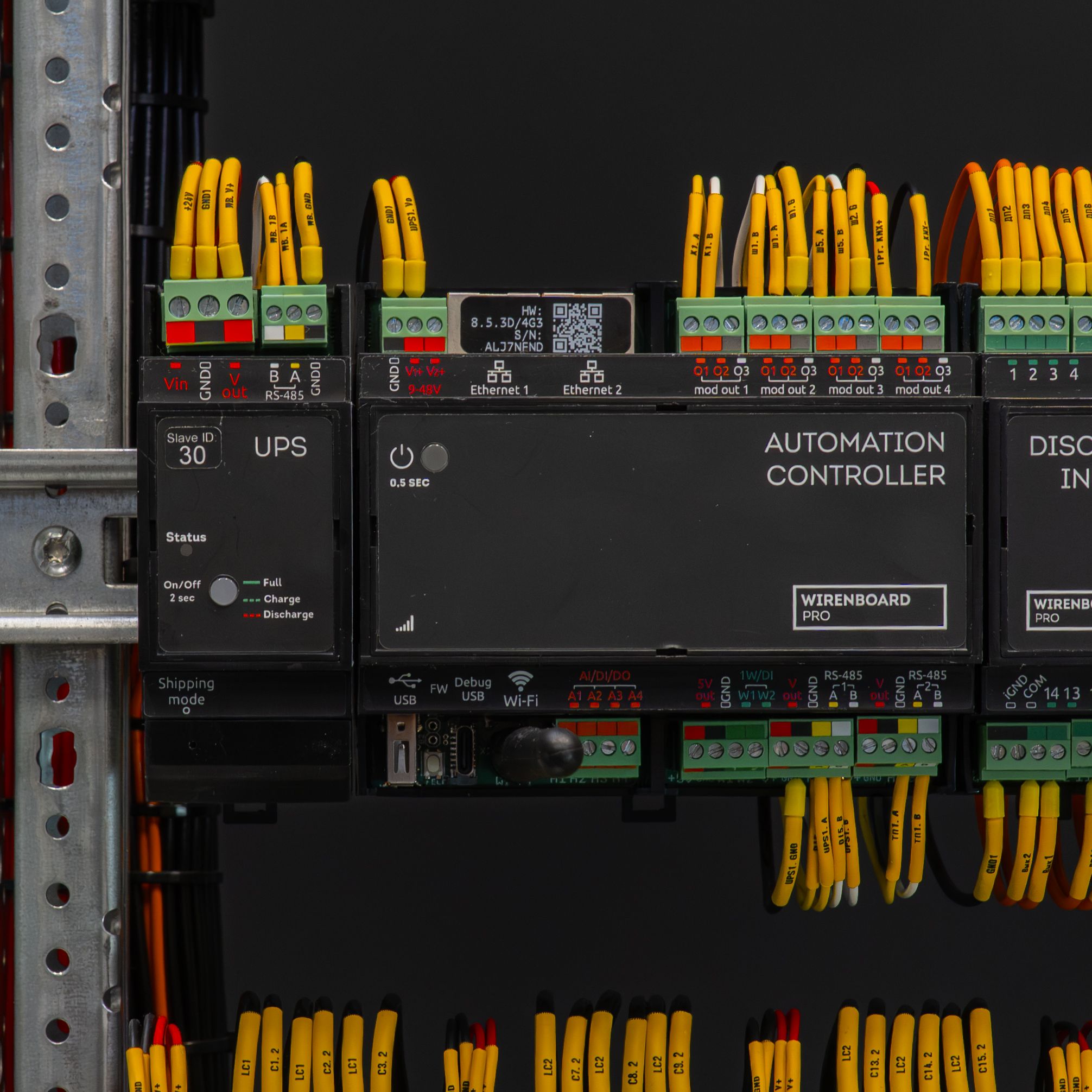

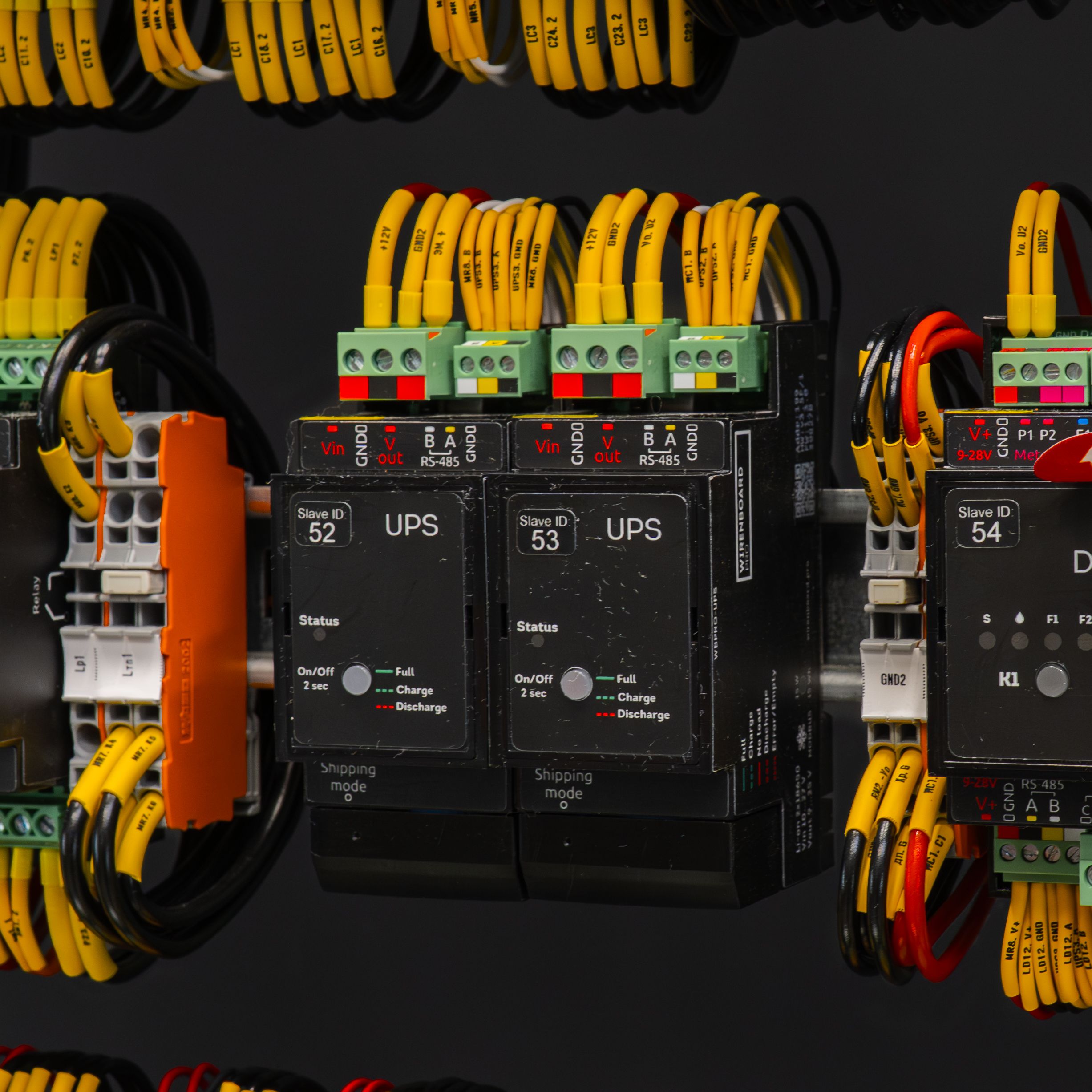

1. Модуль ИБП WIRENBOARD PRO WBPRO-UPS (3 шт.) - 38 400 руб.

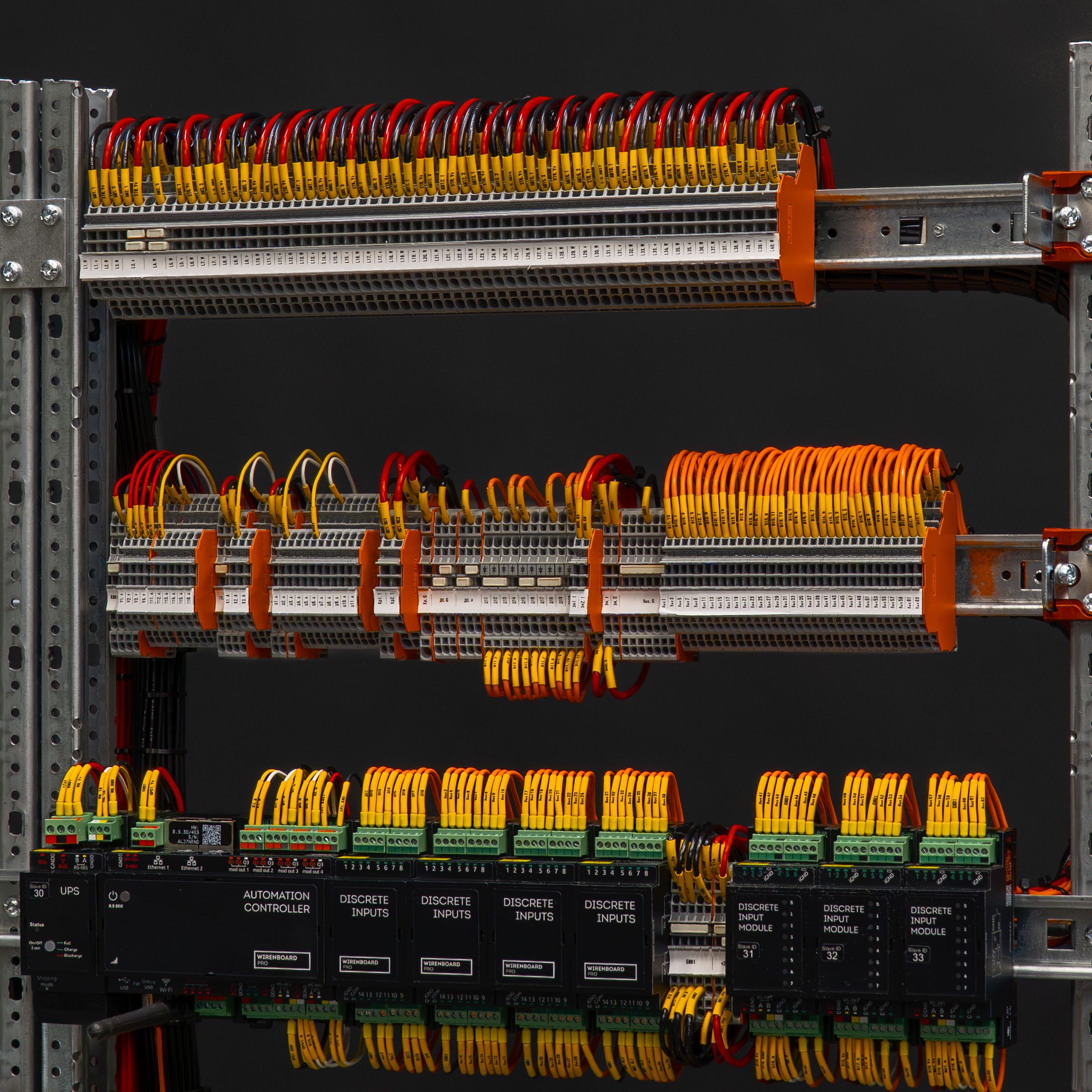

2. Контроллер WIRENBOARD PRO WBPRO-PLC7-2G-64G (1 шт.) - 64 500 руб.

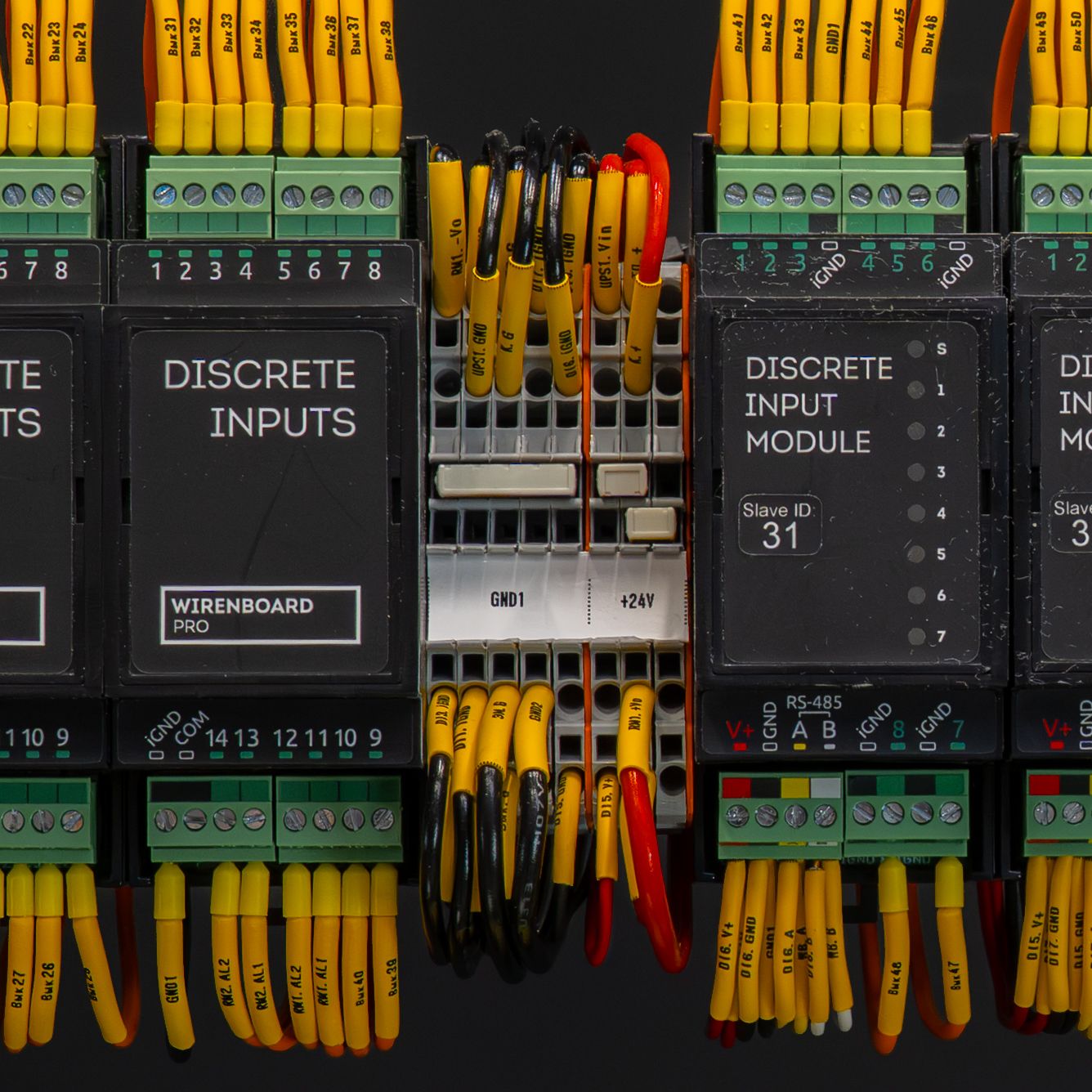

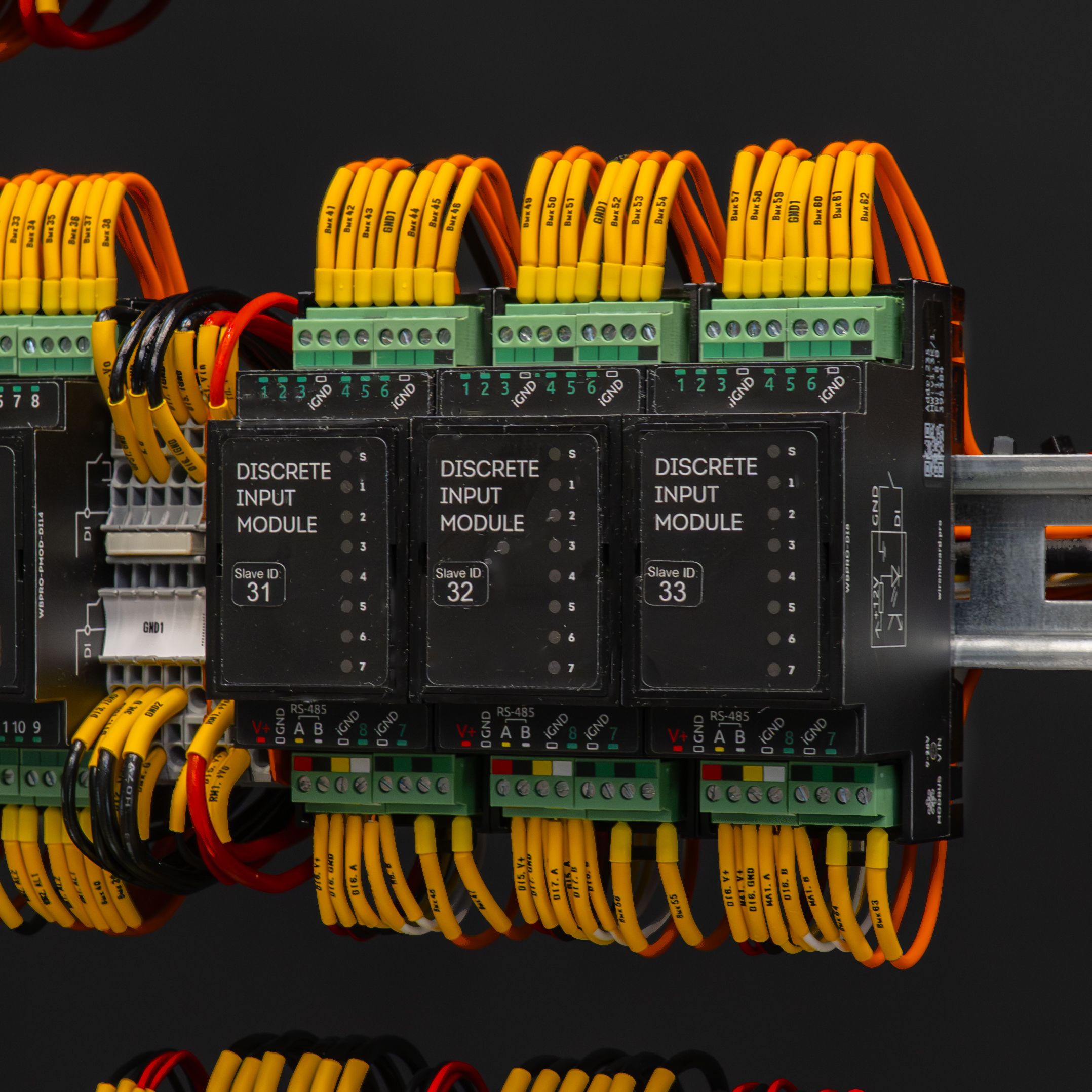

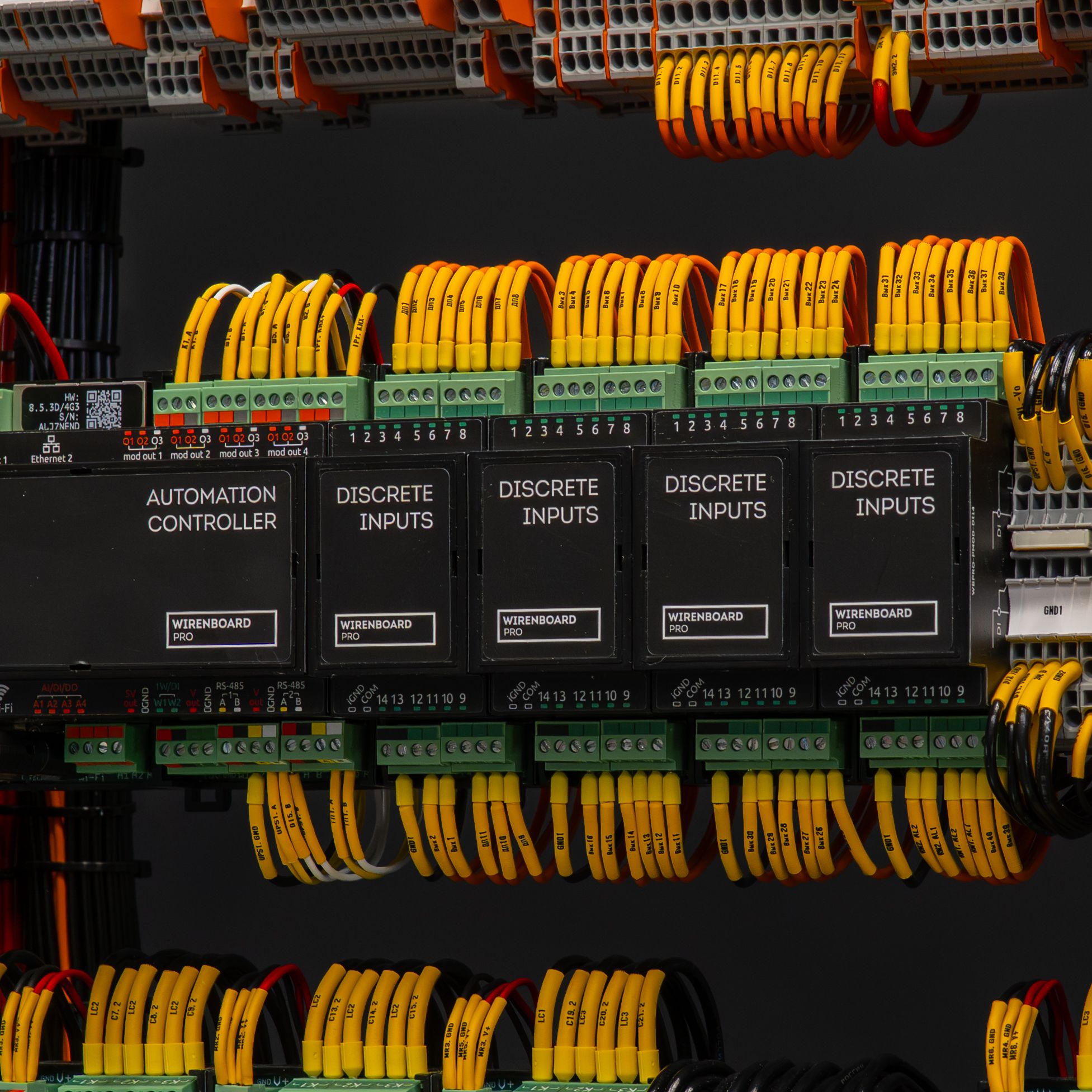

3. Модуль входов WBPRO-PMOD-DI14 (4 шт.) - 28 800 руб.
4. Модуль WIRENBOARD PRO WBPRO-DI8 (3 шт.) - 19 800 руб.

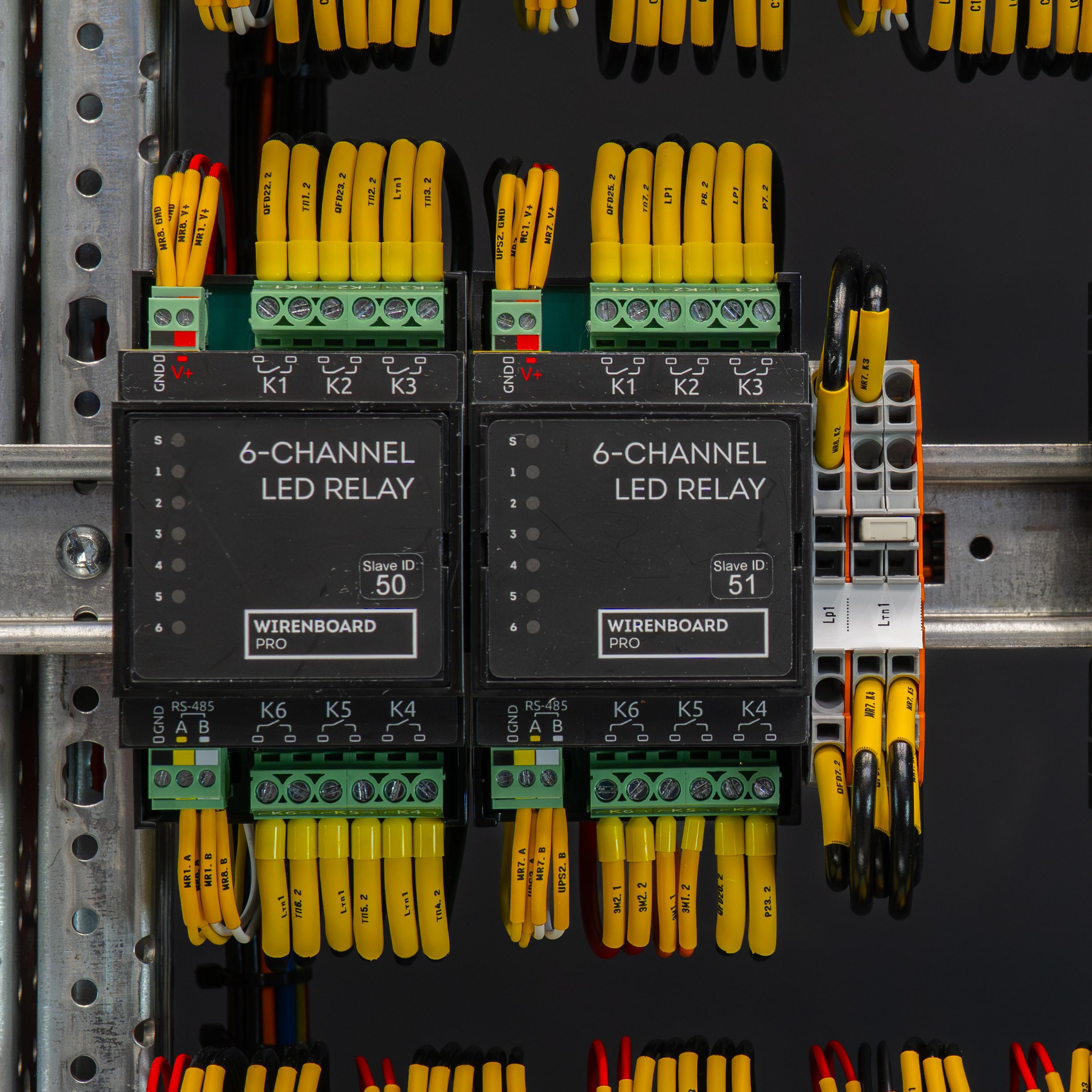

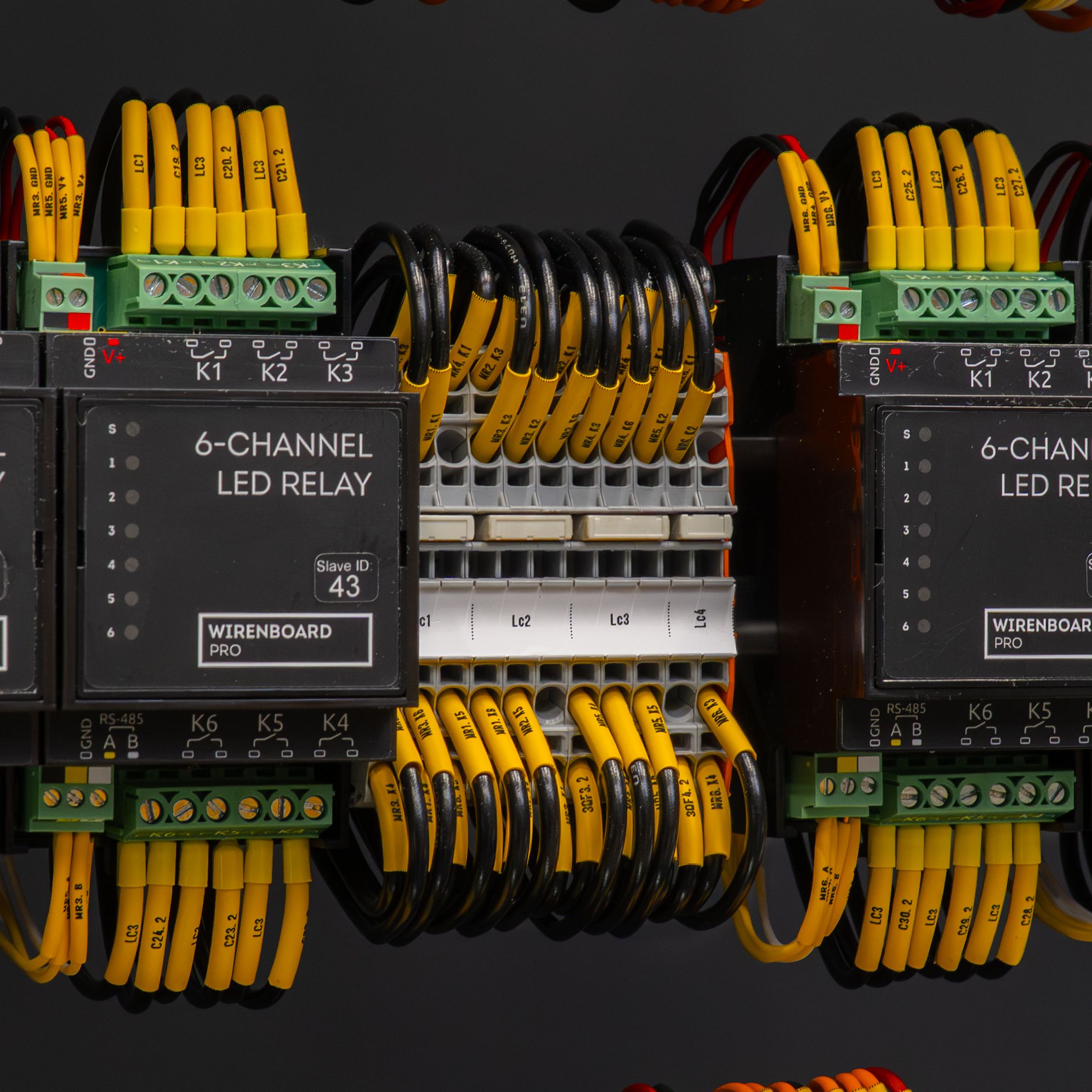

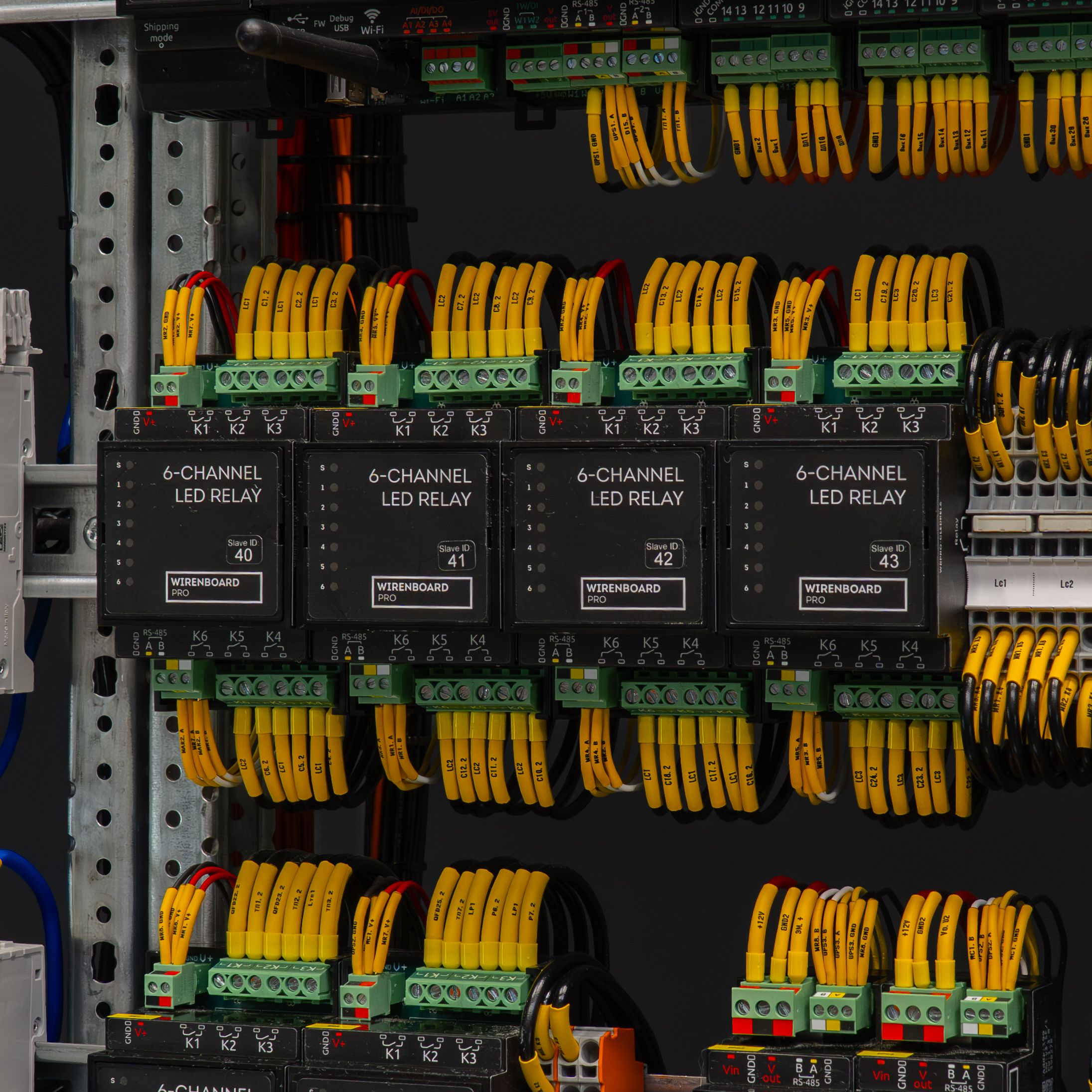

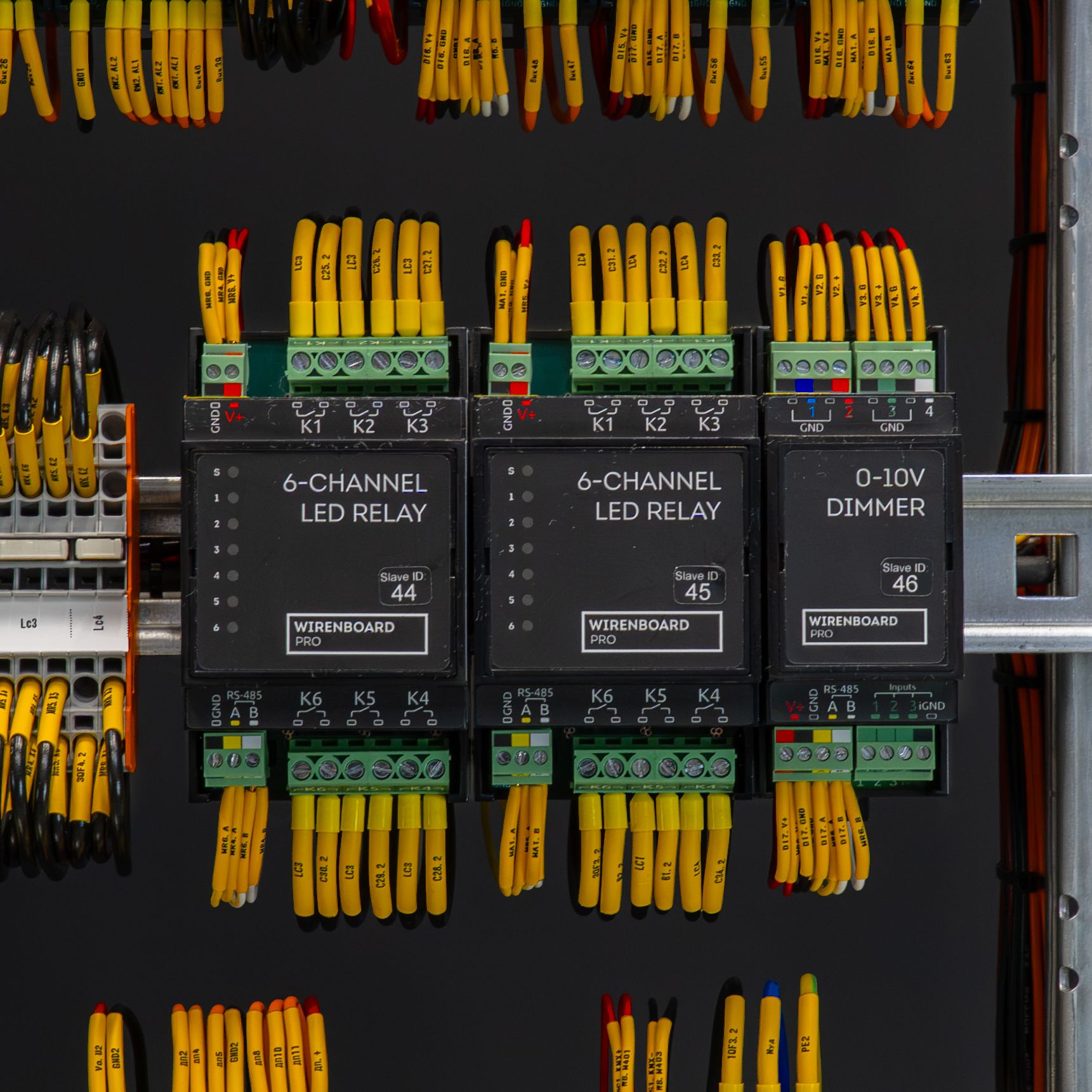

5. Модуль реле WIRENBOARD PRO WBPRO-CLEDREL6 (9 шт.) - 100 800 руб.

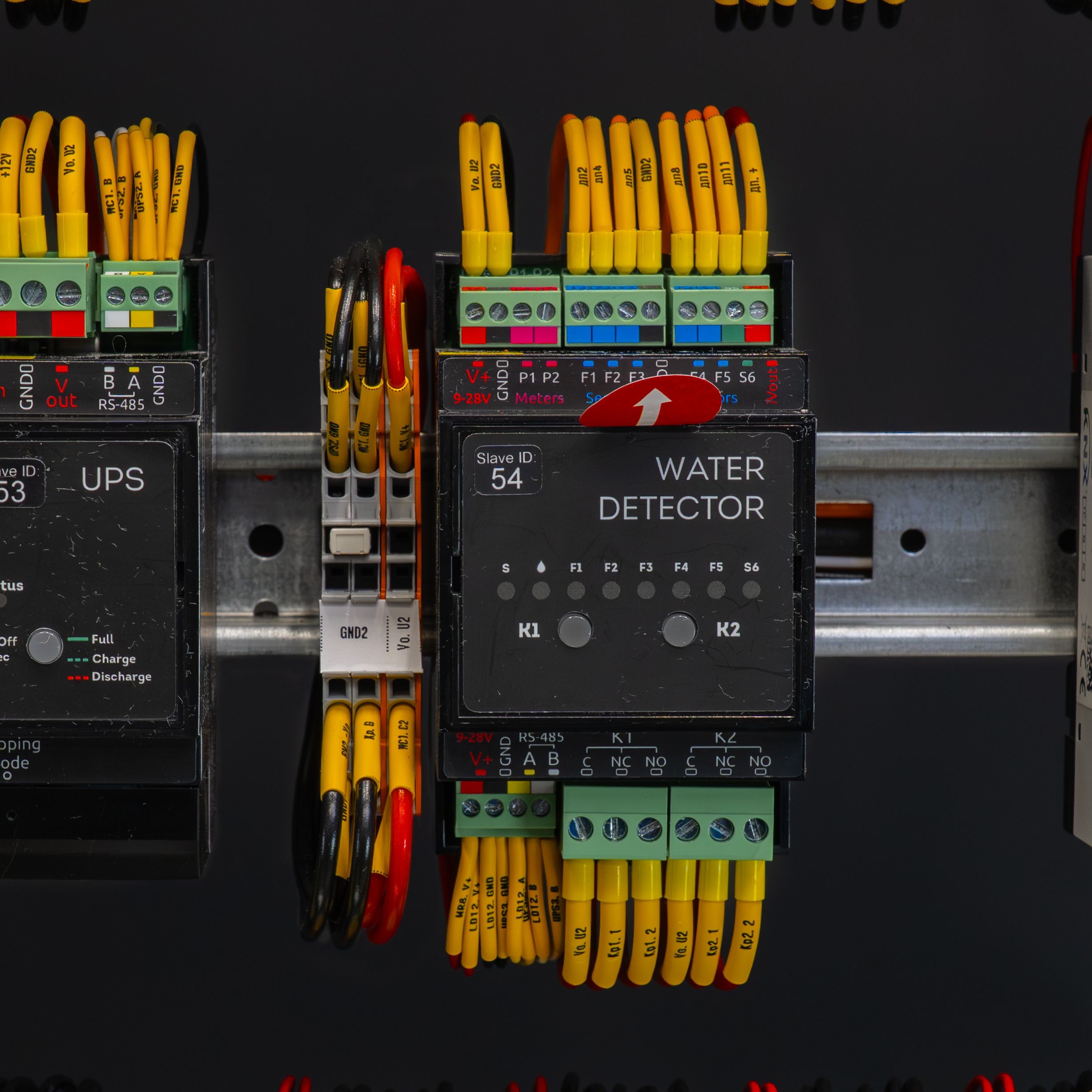

6. Модуль защиты от протечек WBPRO-WATER (1 шт.) - 14 500 руб.

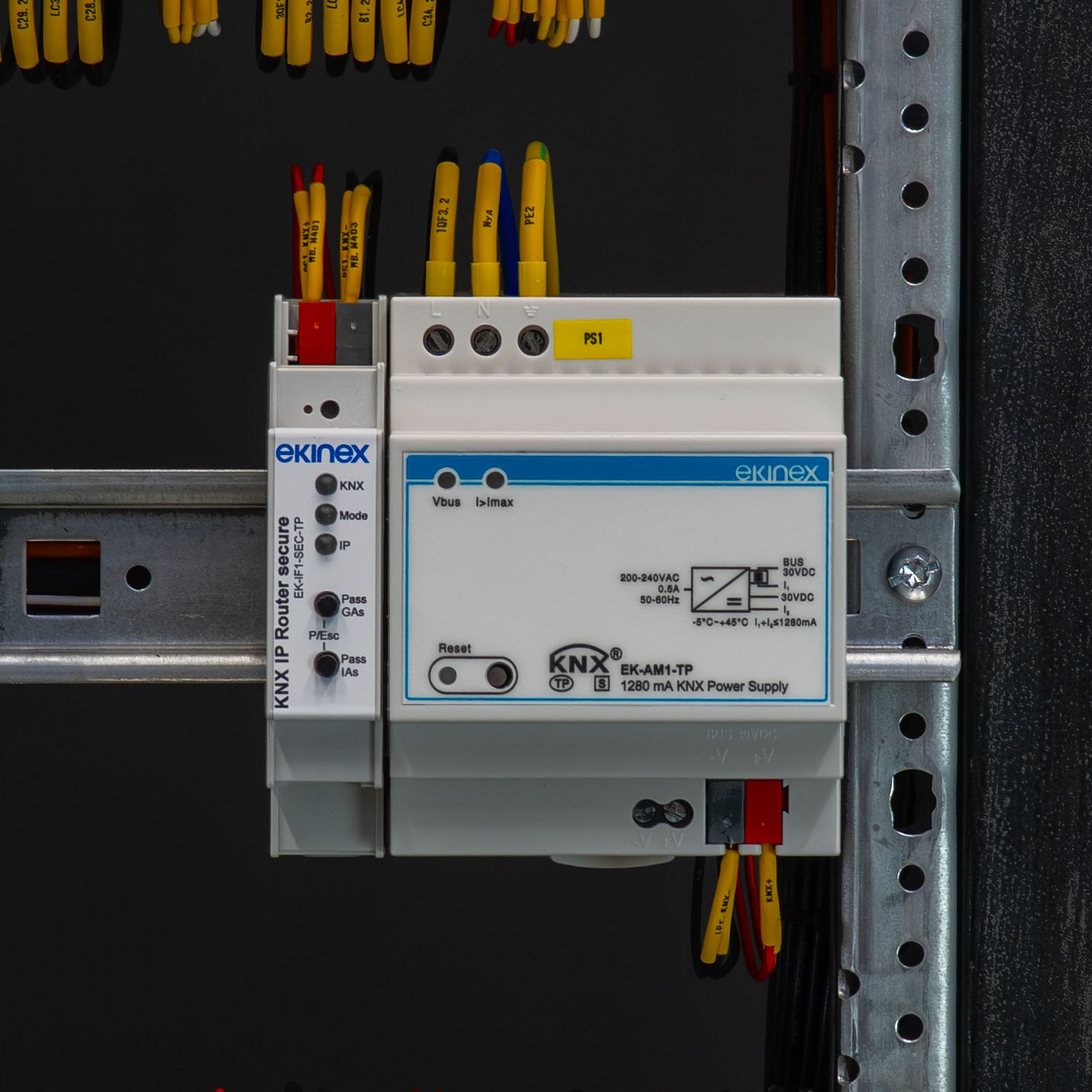

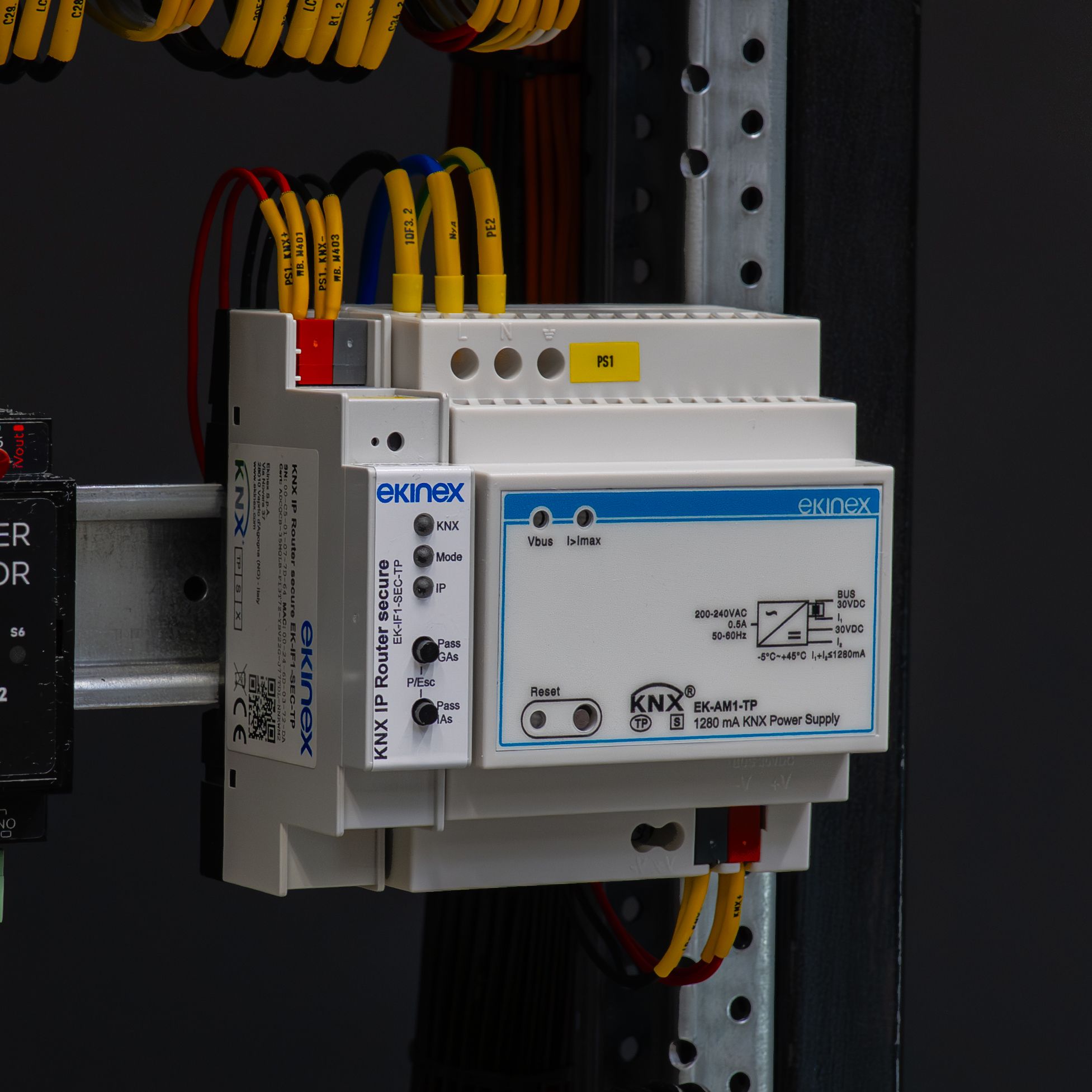

7. IP шлюз KNX Ekinex EK-IF1-SEC-TP (1 шт.) - 87 000 руб.
8. Блок питания Ekinex EK-AM1-TP (1 шт.) - 60 000 руб.

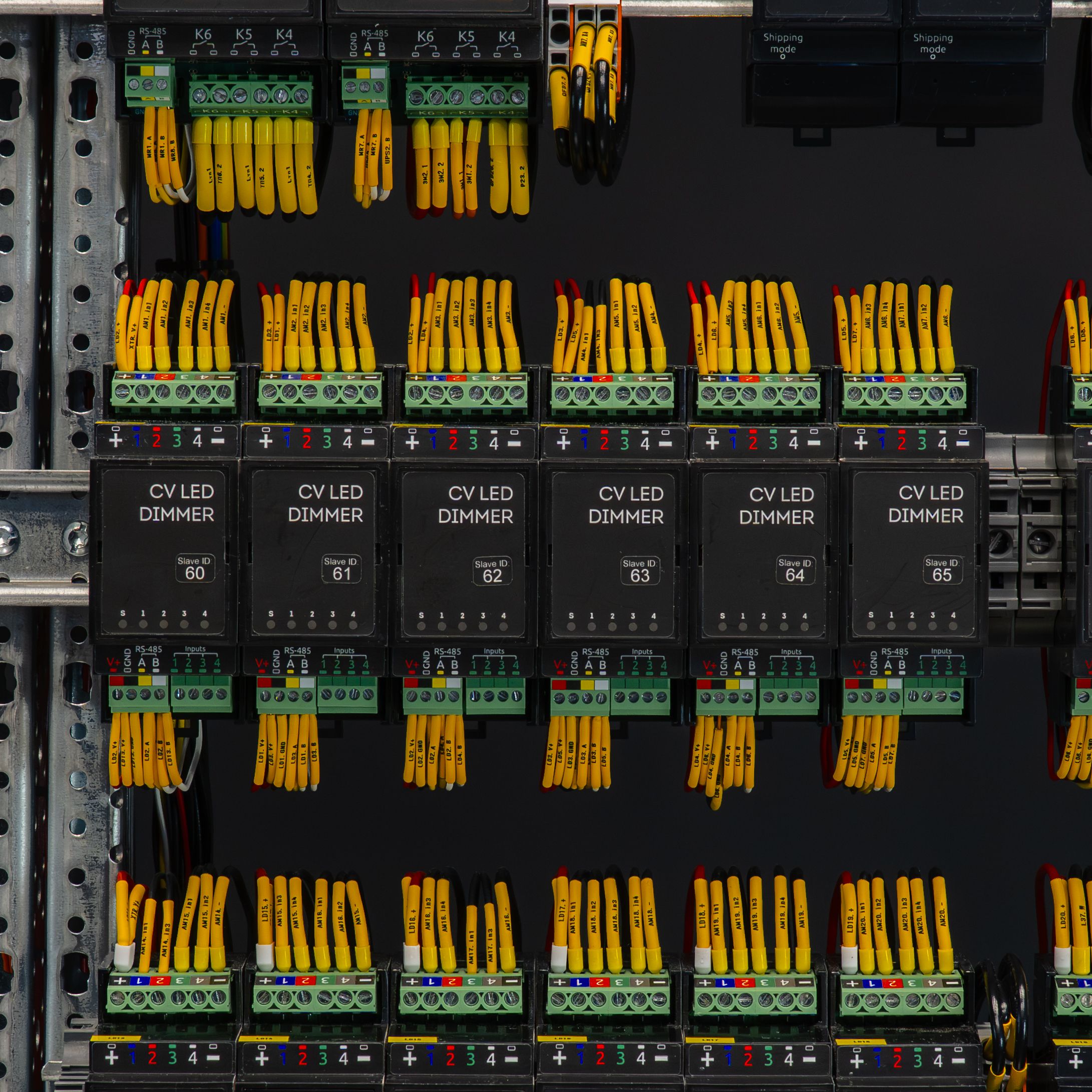

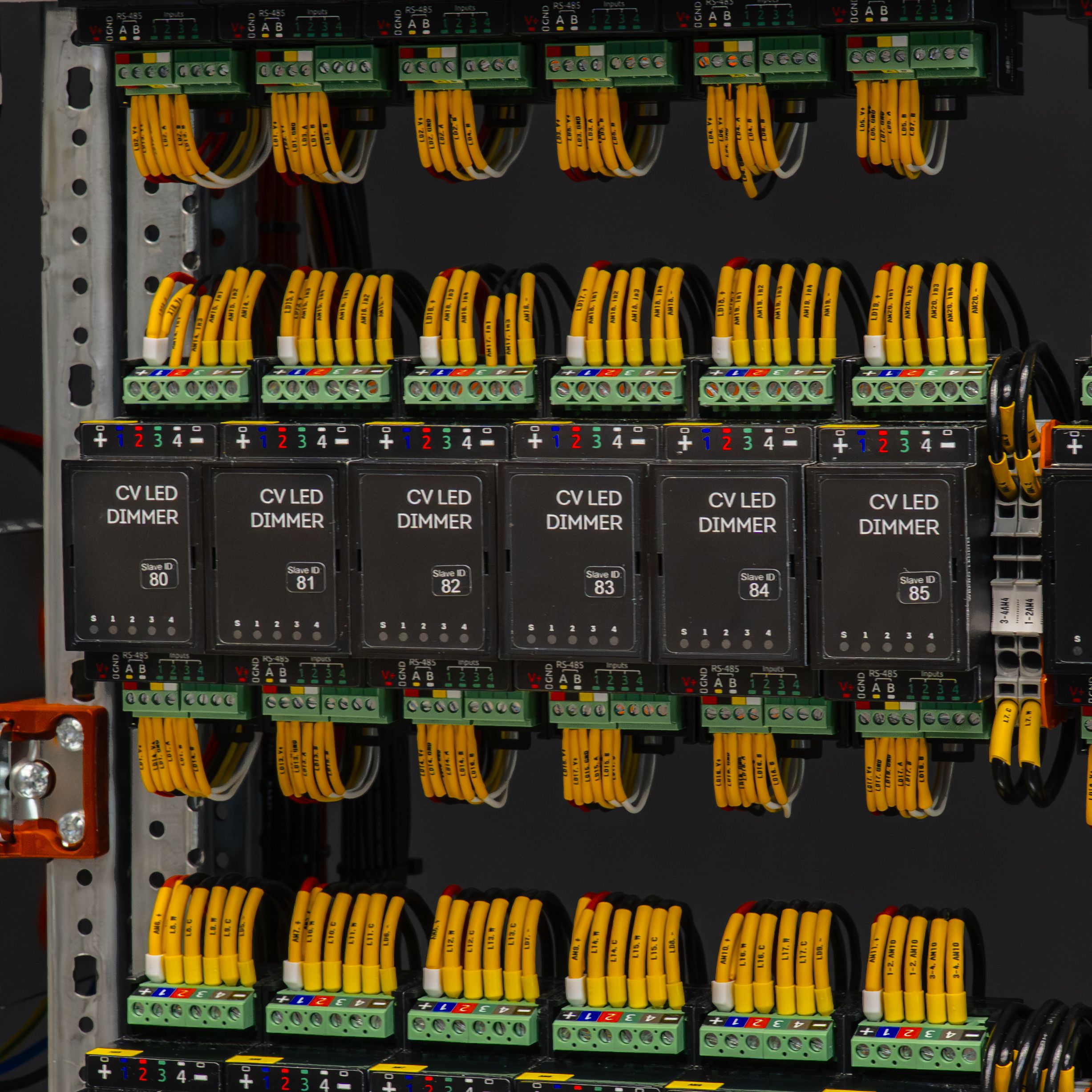

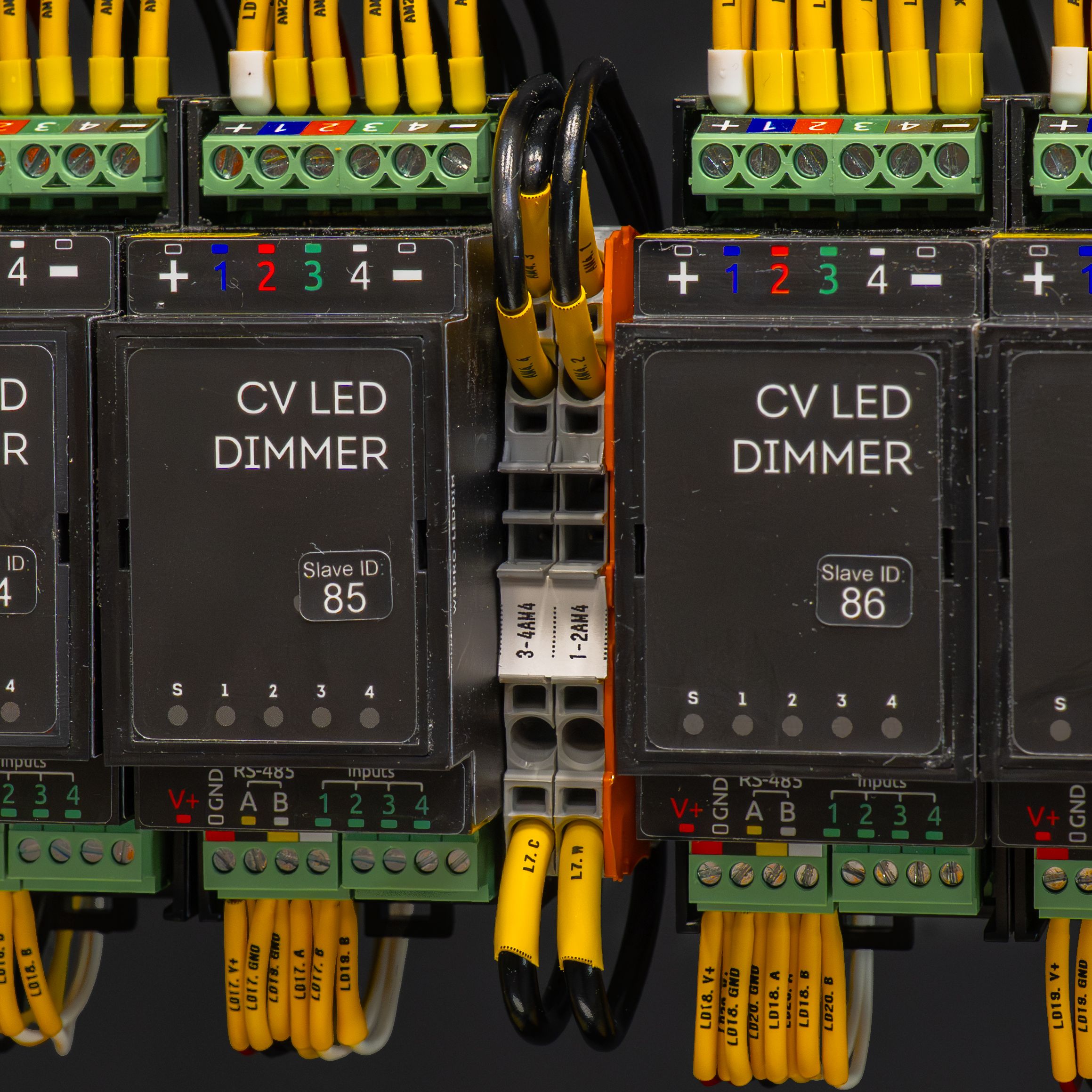

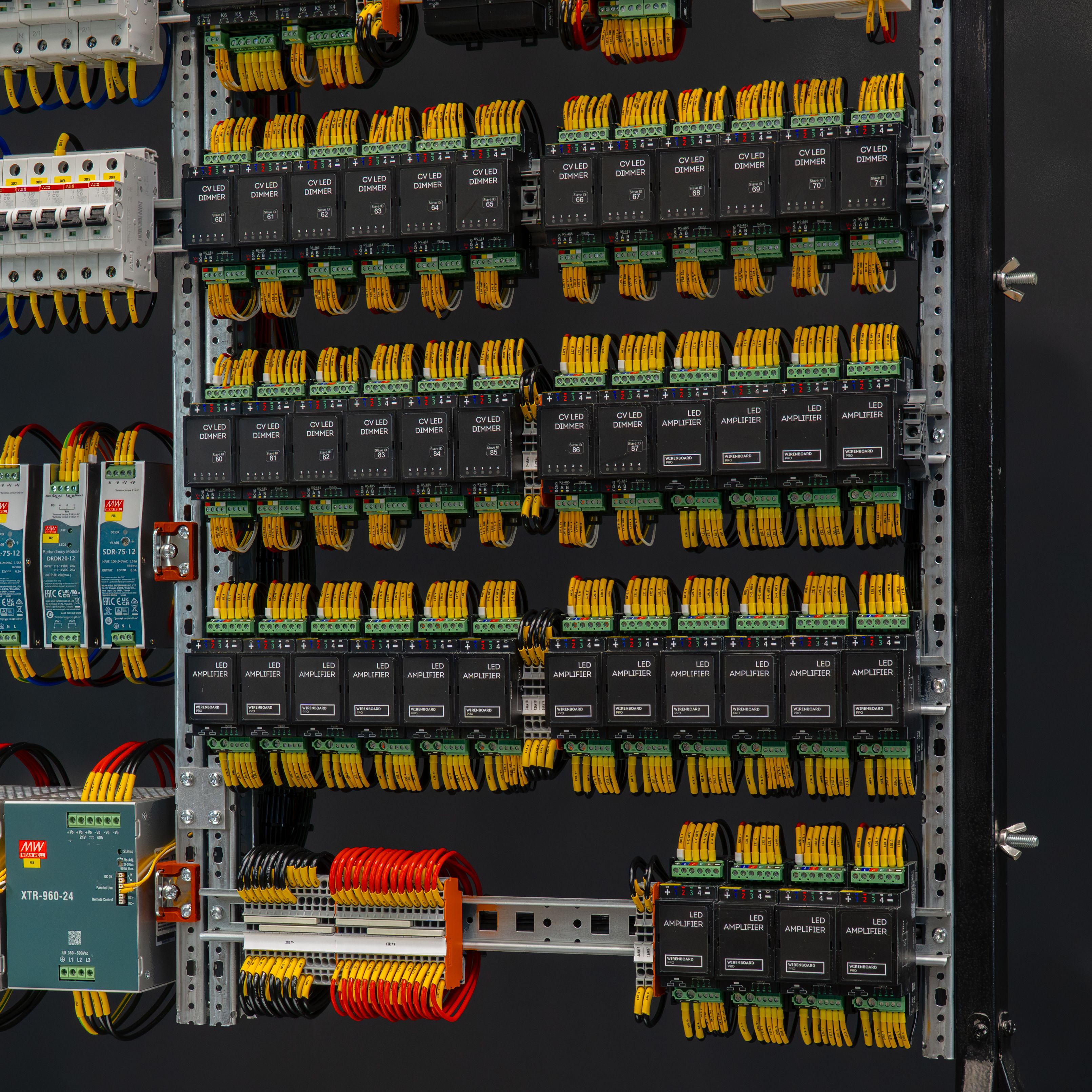

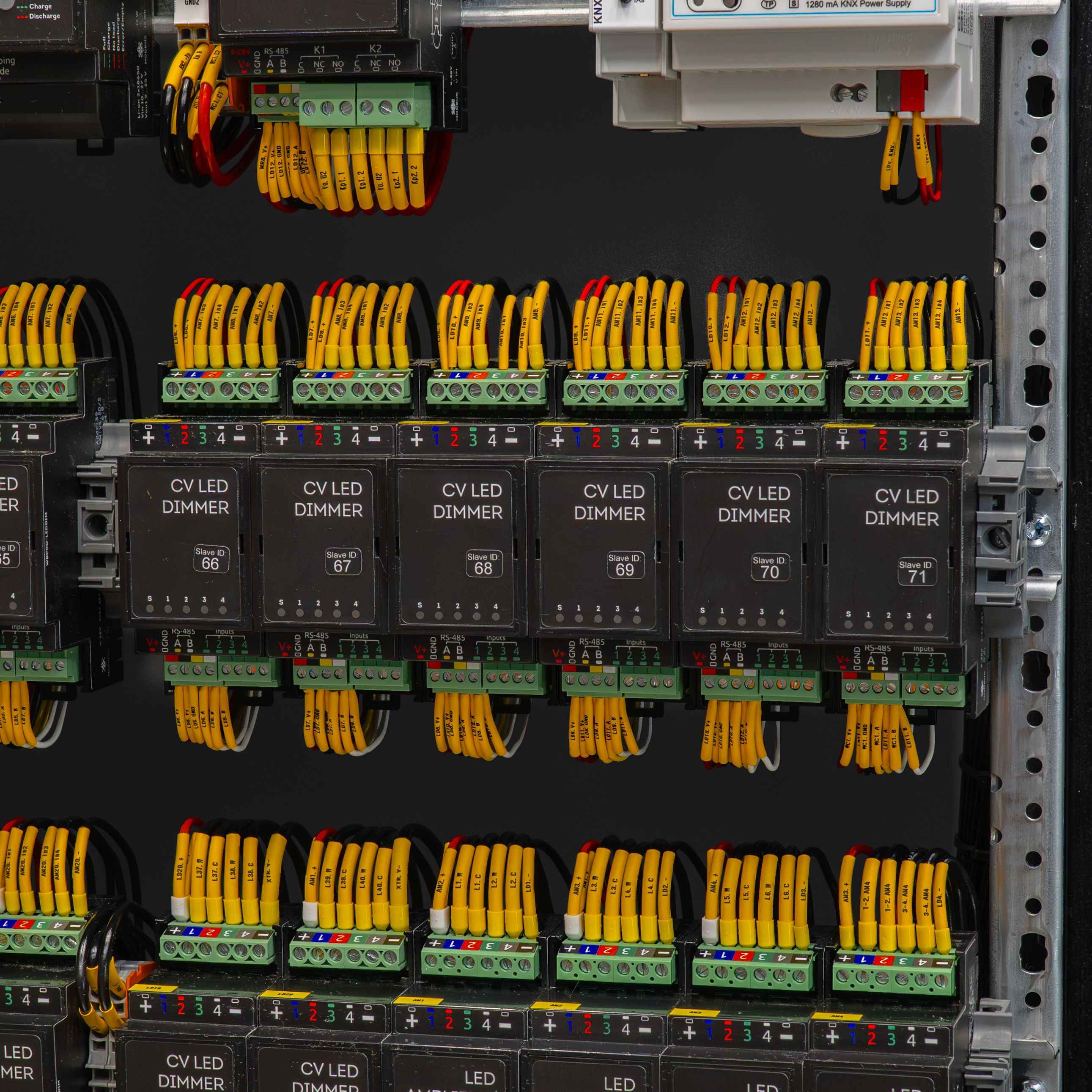

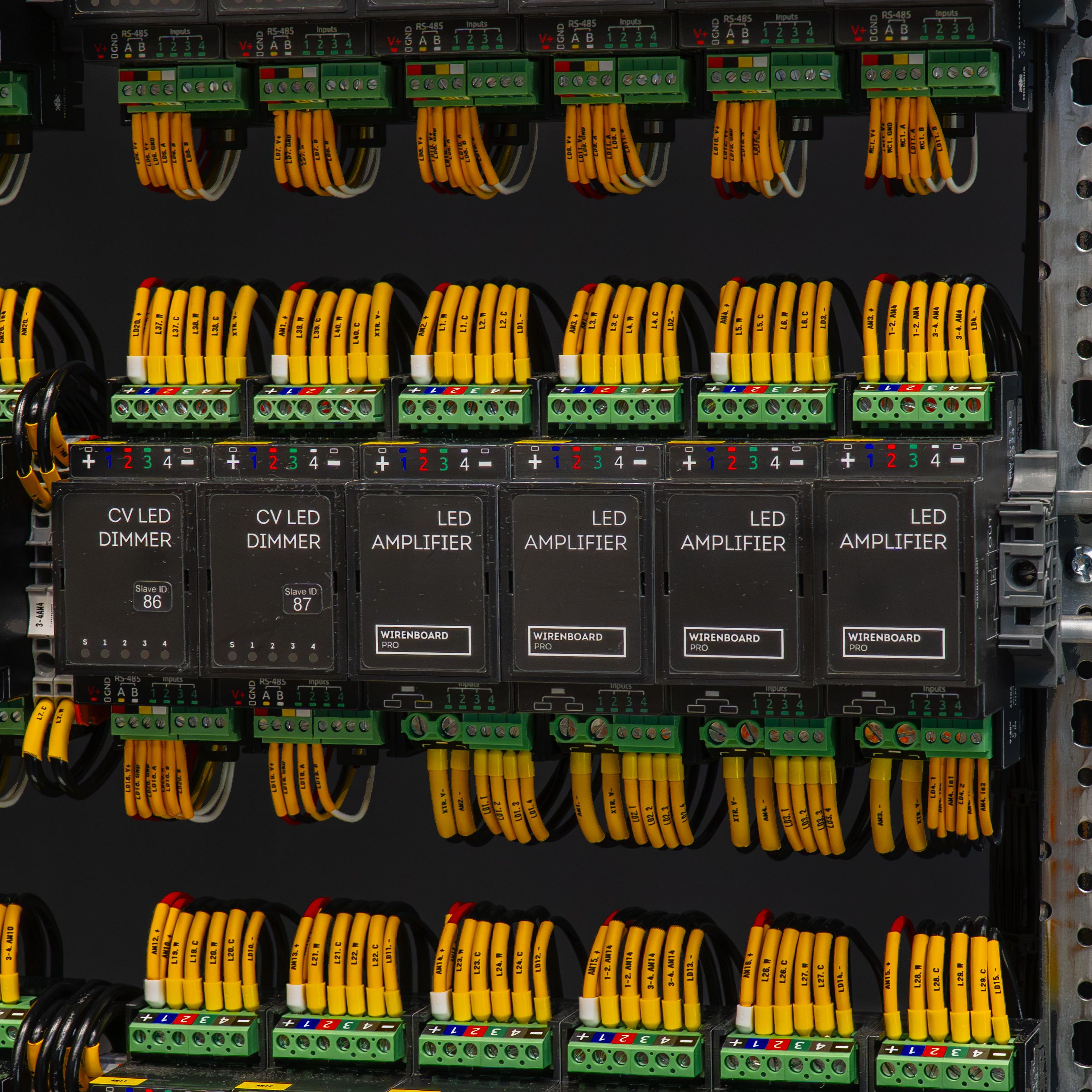

9. Четырехканальный диммер WIRENBOARD PRO WBPRO-LEDDIM (20 шт.) - 158 000 руб.

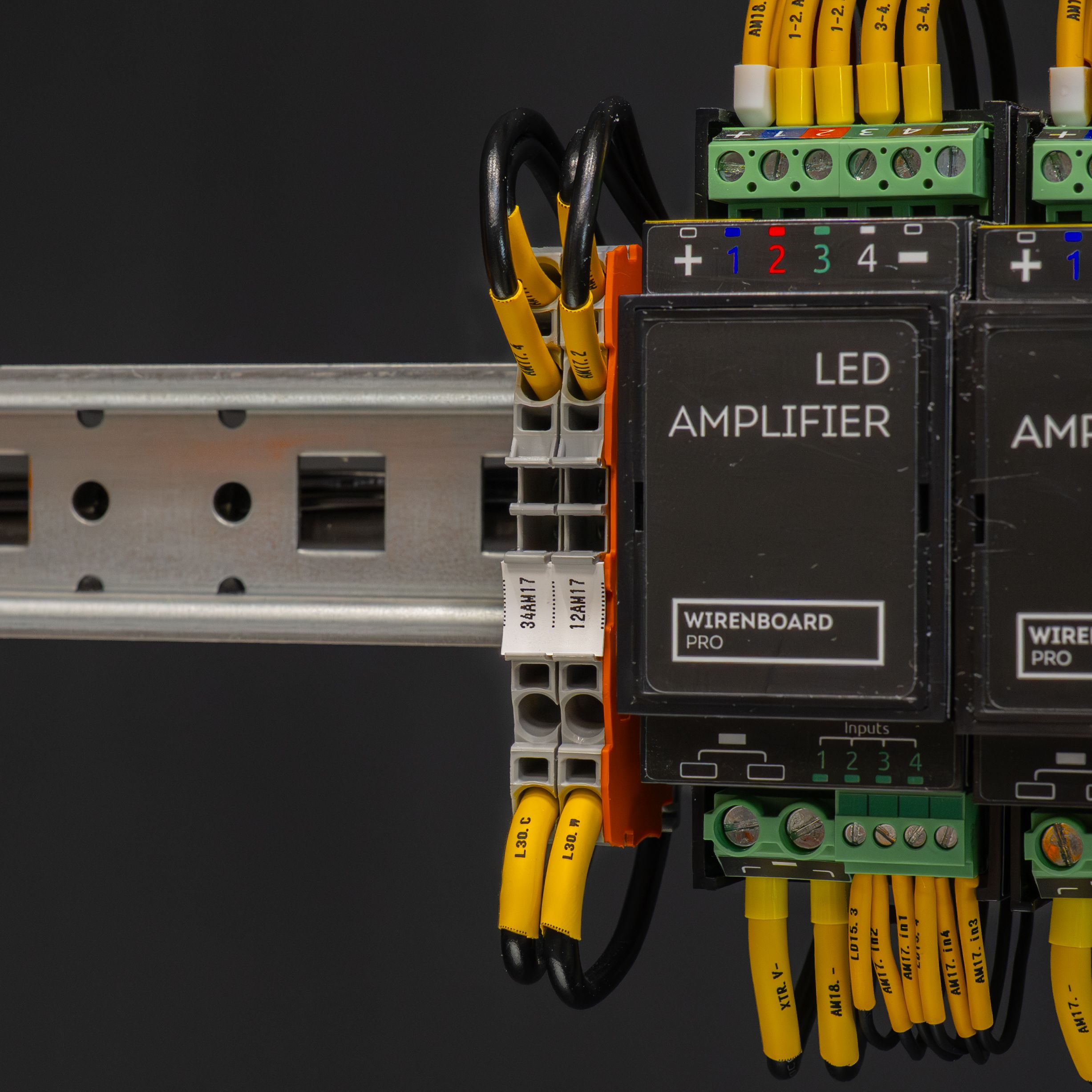

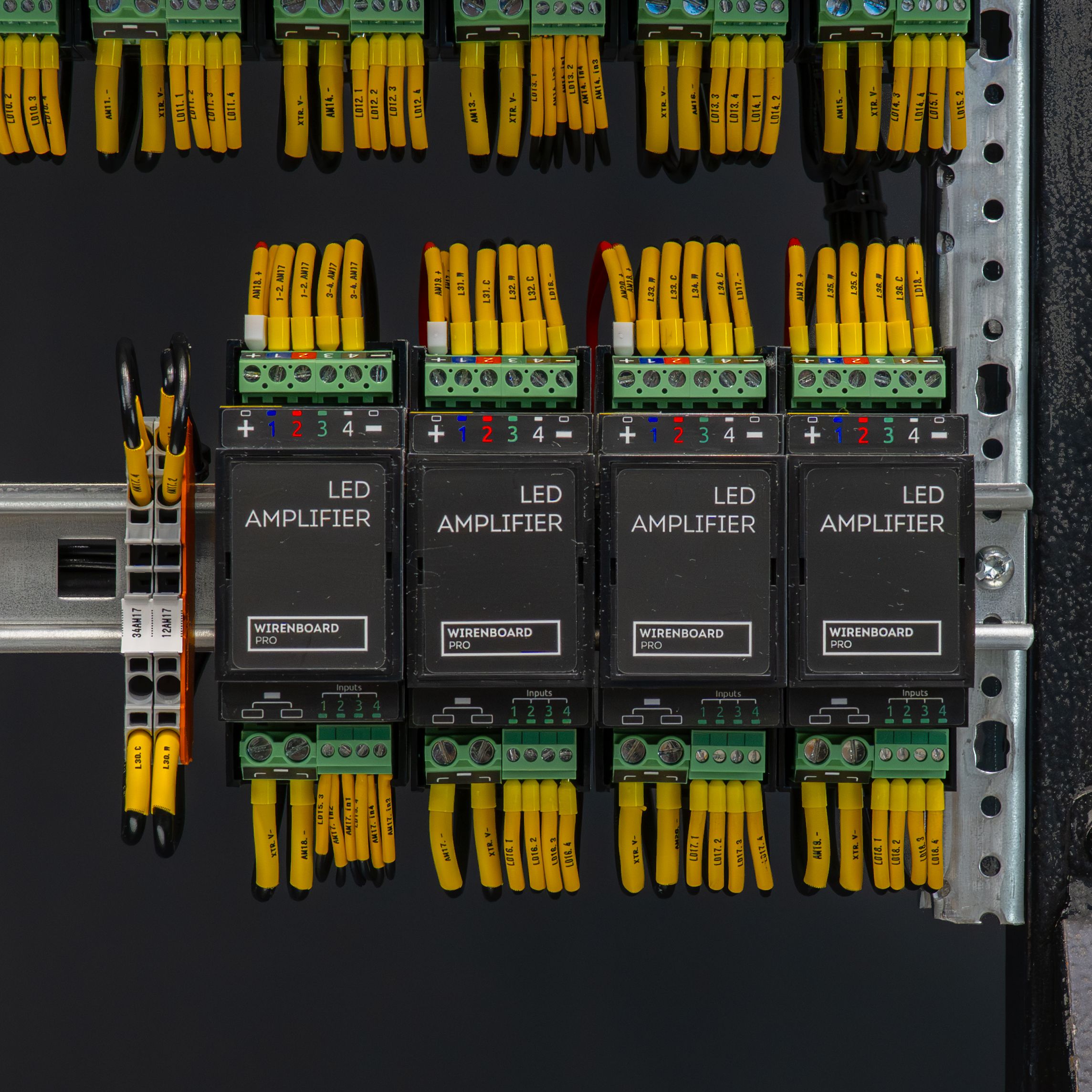

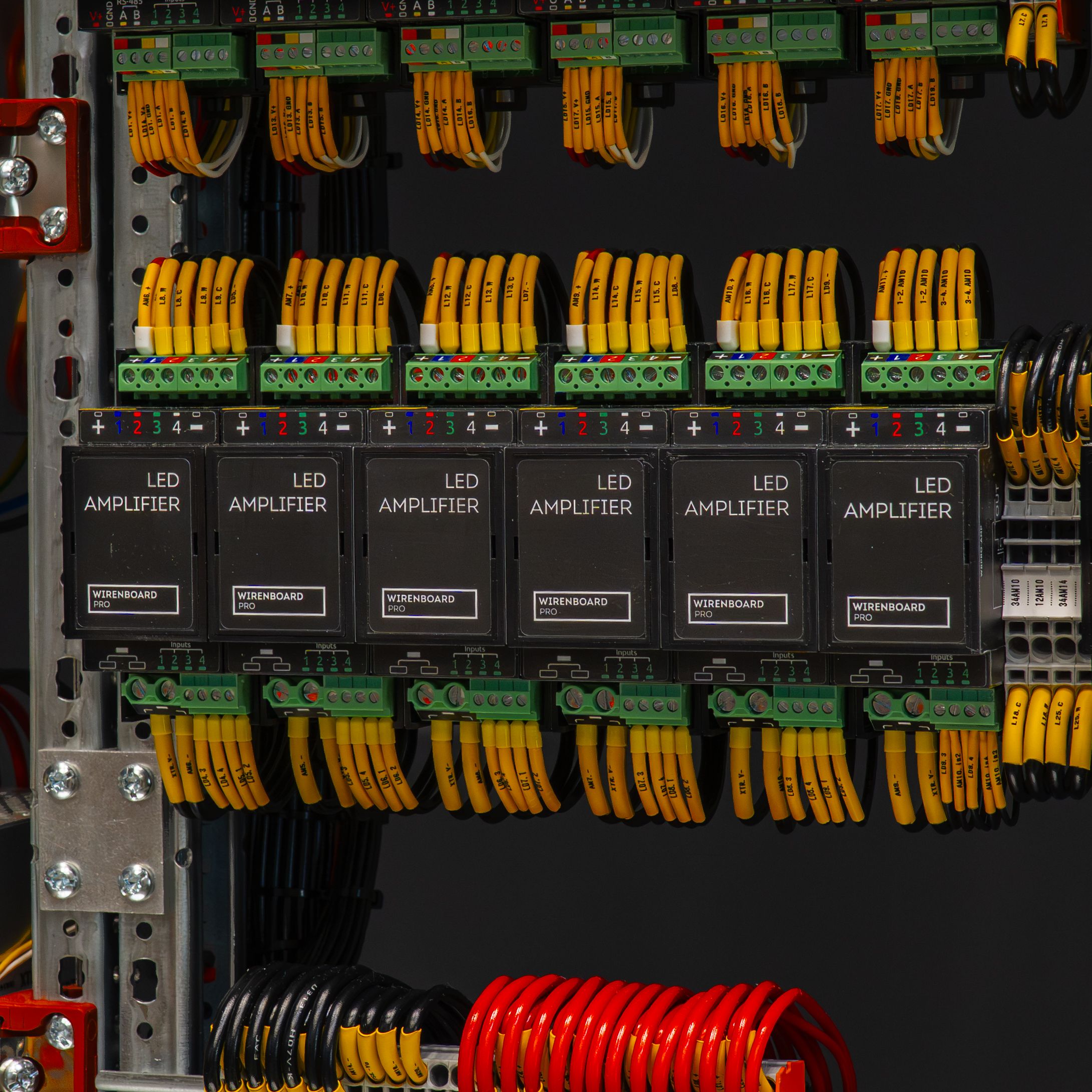

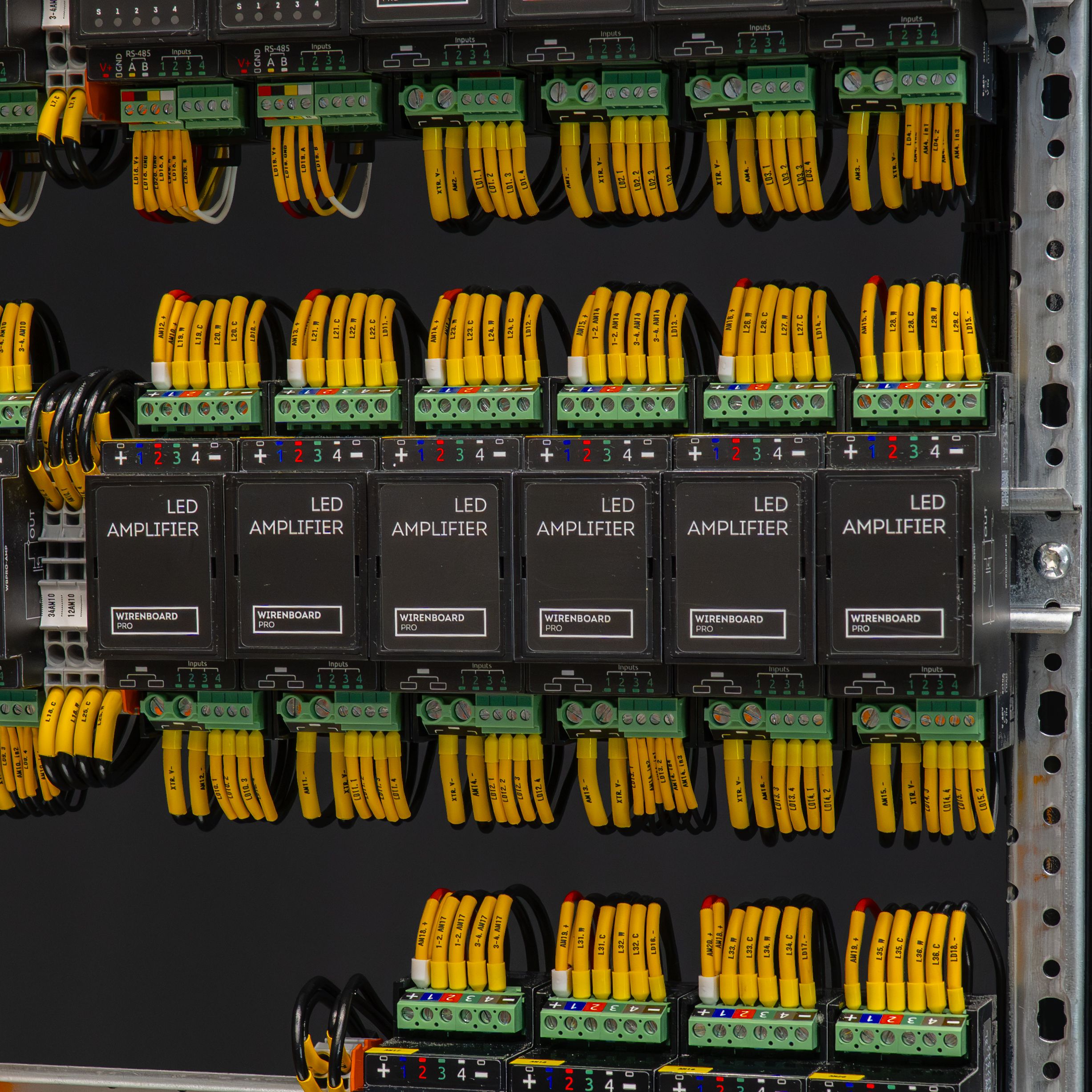

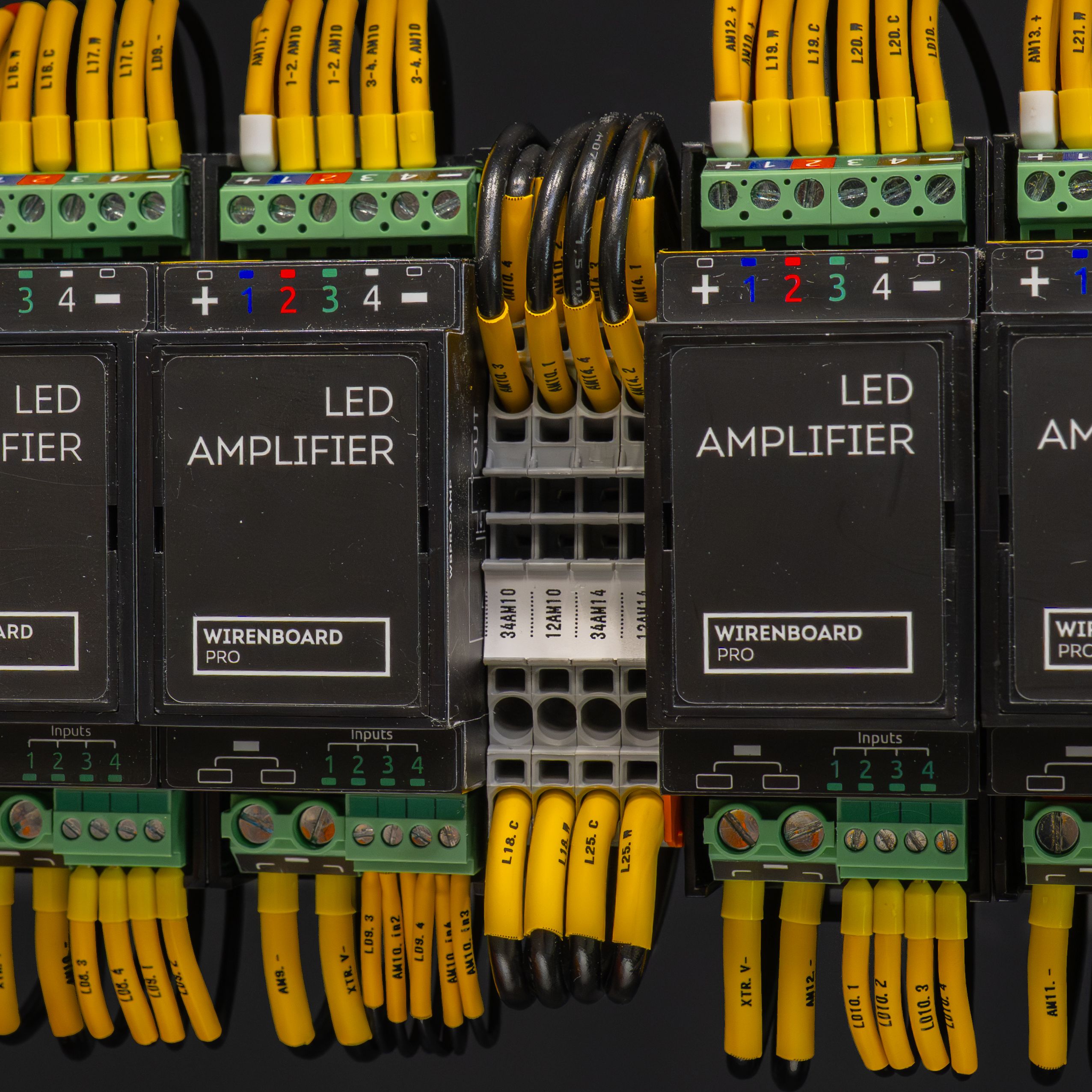

10. Усилитель для светодиодных лент WIRENBOARD PRO WBPRO-AMP (20 шт.) - 128 000 руб.

Итого: 699 800 руб.
