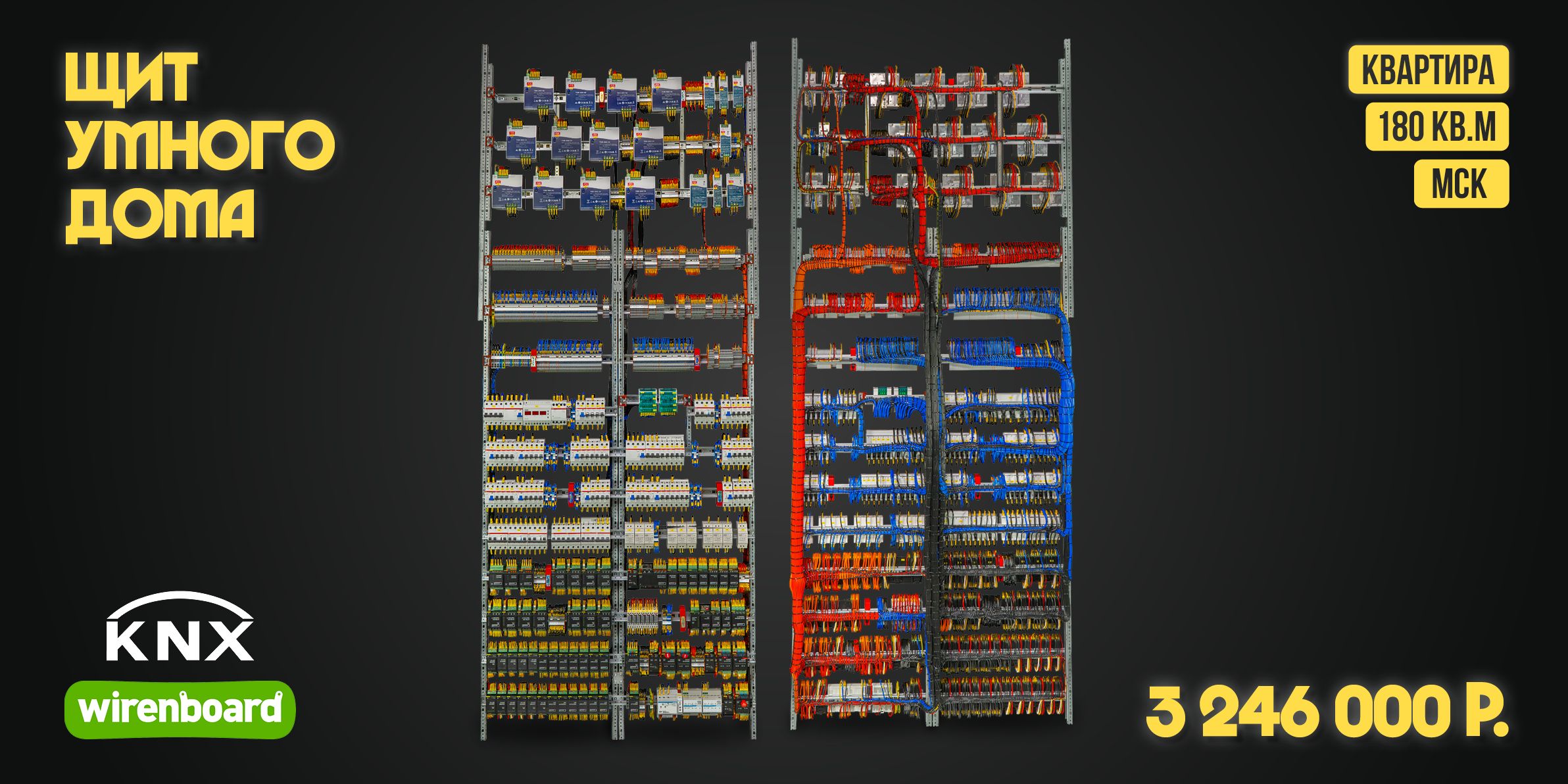

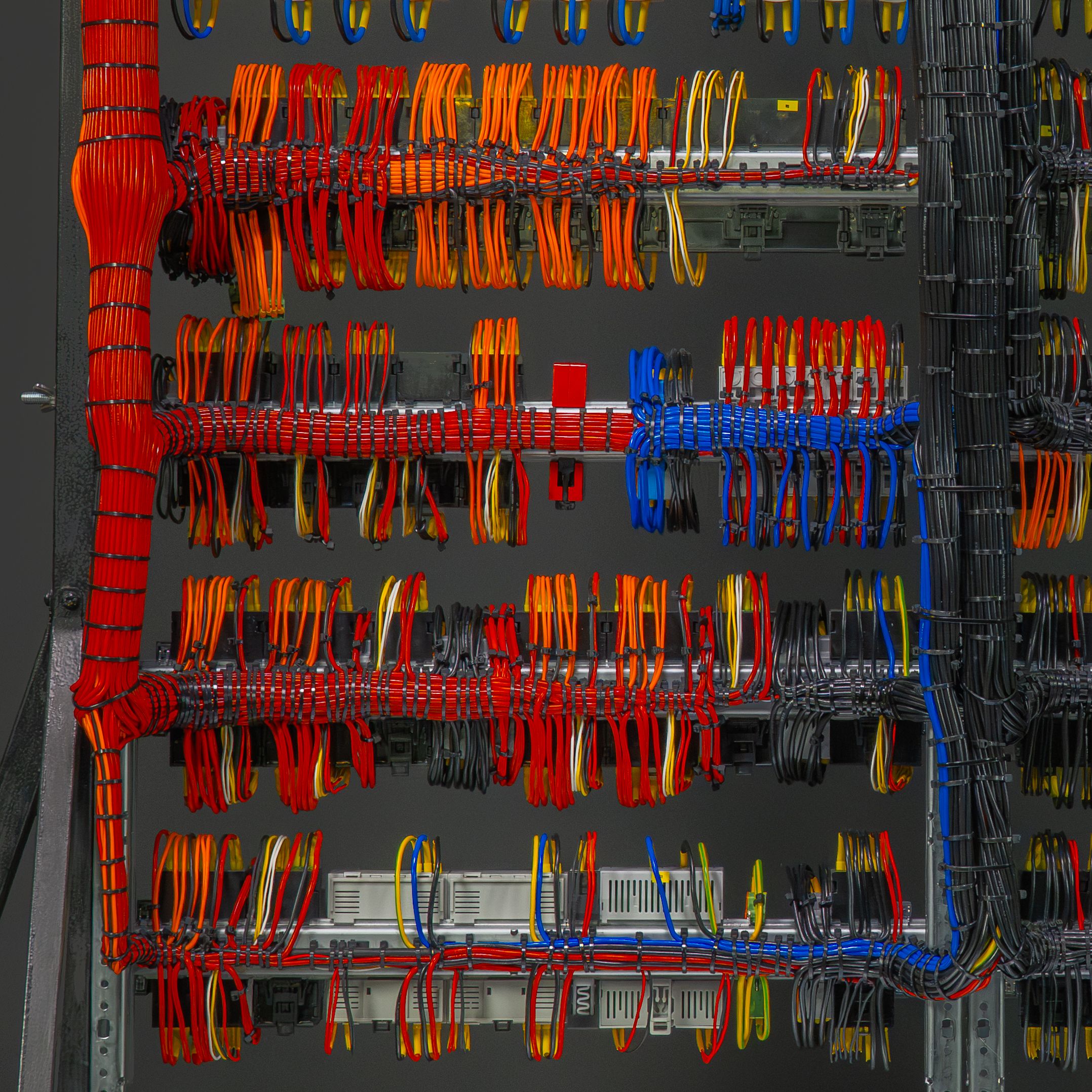

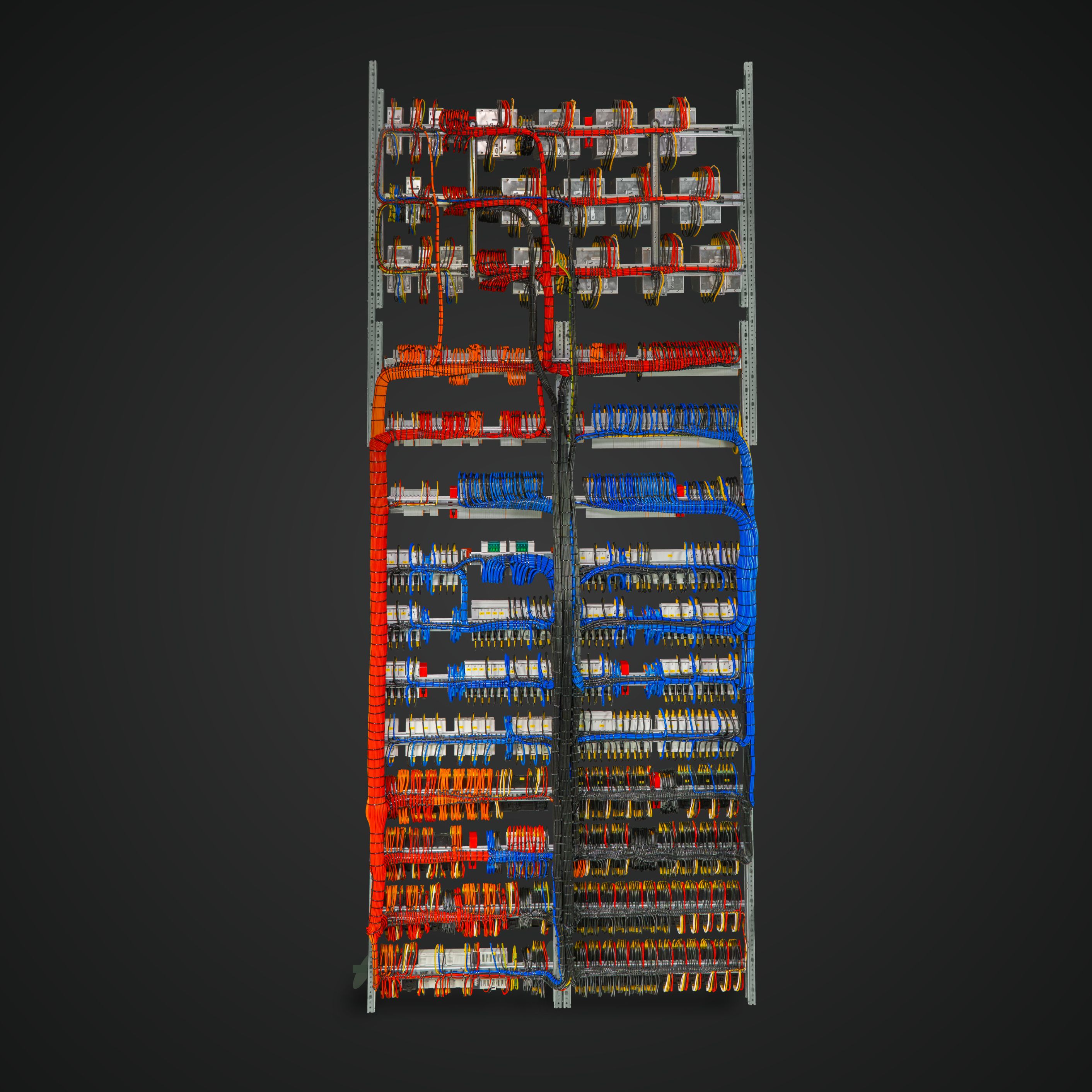

Сборка щита умного дома на WIRENBOARD PRO и KNX Ekinex за 3 246 000 руб.

загружается

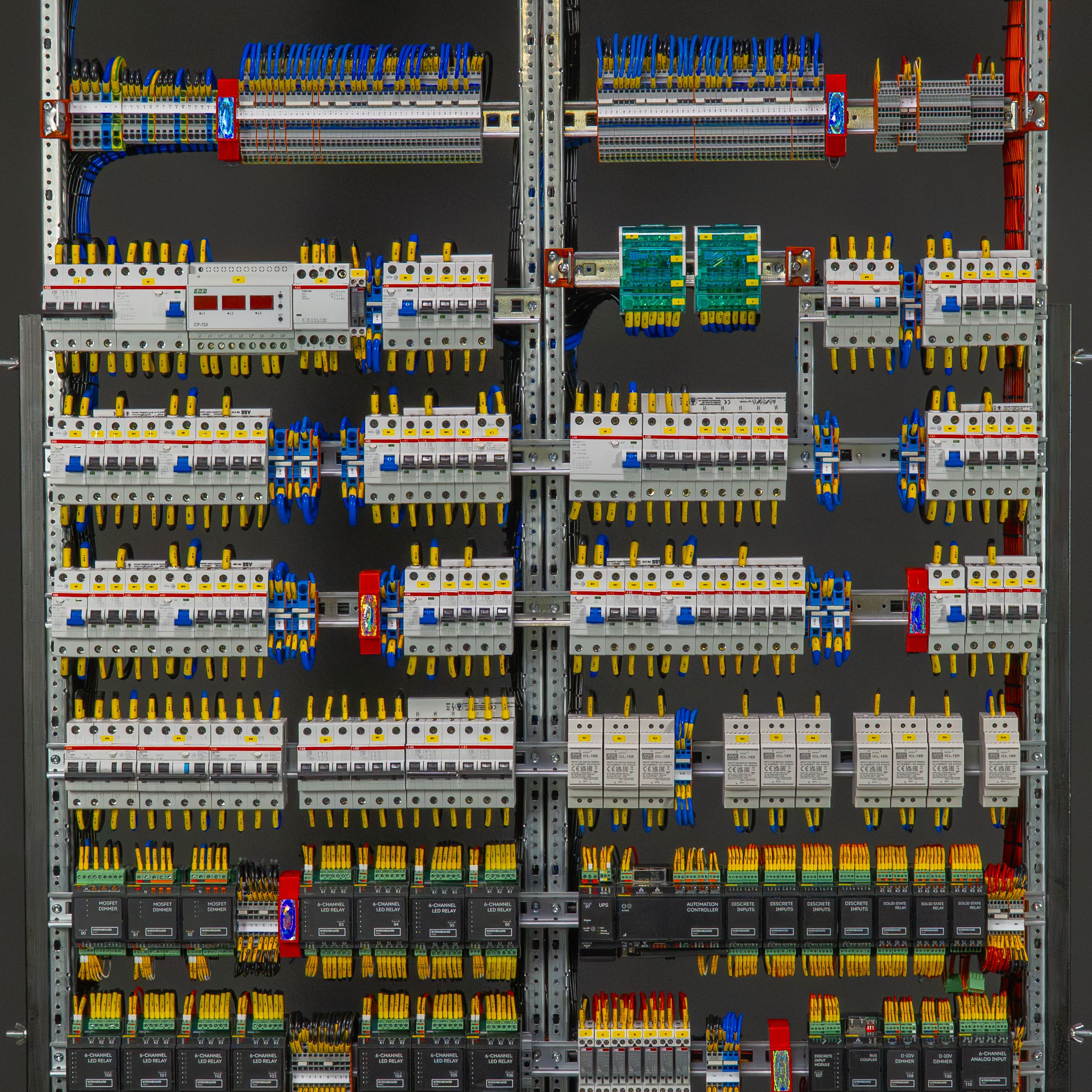

0. Общая информация

Щит Умного дома для квартиры в Москве площадью 180 кв. м.

Умный дом построен на автоматике WIRENBOARD PRO с управлением через Apple Home и голосовым управлением через Алису.

Квартира площадью: 180 кв.м.

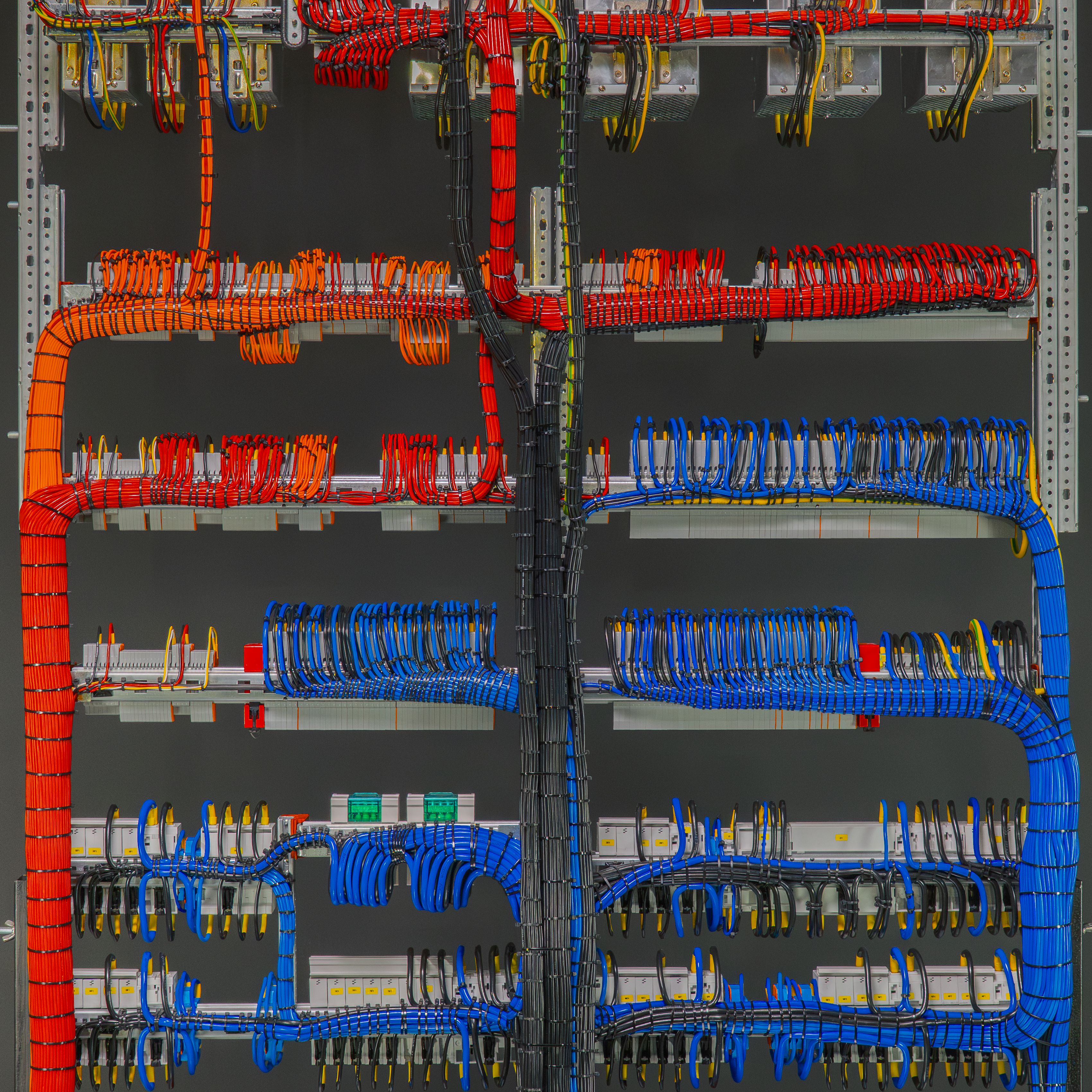

Общее количество соединений в щите 2563 шт.
Проектирование щита 5 рабочих дней.
Подготовка и сборка щита 32 рабочих дней.
Умный дом на автоматике: WIRENBOARD PRO и KNX
ПО Умного дома: SprutHub + кастомные сценарии на JS
Голосовое управление на русском языке: Алиса, Сири
Приложение для управления умным домом: Apple Home, Яндекс Умный дом

загружается

1. Функции щита умного дома

• Групп освещения диммируемое DALI - 26 шт.
• Светильников DALI - 134 шт.
• Групп освещения недиммируемых - 11 шт.
• Групп освещения диммируемое 230В - 5 шт.
• Групп светодиодных лент 24В, длина 289 м. - 39 шт.
• Групп освещения в сантех. нишах - 3 шт.
• Групп выключателей (KNX панелей) - 24 шт.
• Датчиков движения - 14 шт.
• Датчиков универсальных и СО2 - 6 шт.
• Датчиков открытия двери (герконов) - 9 шт.
• Моторизированных штор RS-485 - 27 шт.
• Датчиков эл. теплых полов - 7 шт.
• Сервоприводов отопления - 12 шт.
• Кранов перекрытия отопления - 2 шт.
• Кранов перекрытия воды - 8 шт.
• Кранов управления водонагревателем - 6 шт.
• Манометров давления воды RS-485 - 8 шт.
• Датчиков температуры ГВС RS-485 - 20 шт.
• Вытяжных вентиляторов - 7 шт.
• Внутренних блоков кондиционирования - 5 шт.
• Наружных блоков кондиционирования - 1 шт.
• Приточно вытяжных установок - 1 шт.
• Датчиков потока водуха - 1 шт.
• Датчиков температуры - 1 шт.
• Увлажнителей - 1 шт.
• Датчиков влажности (гигростатов) - 5 шт.
• Розетки управляемые - 19 шт.
• Электрические выводы управляемые - 6 шт.
• Розетки управляемые - 3 шт.
• Домофонов - 1 шт.
• Вызывных панелей - 1 шт.
• Электромеханических замков - 4 шт.
• Панелей управления умным домом IPAD - 1 шт.
• Датчики протечки системы отопления - 12 шт.
• Датчики протечки системы водоснабжения - 32 шт.

загружается

2. Краткая смета

1. Щит + наполнение - 619 546 руб.
2. Электрика в щите - 541 450 руб.
3. Оборудование автоматики - 1 081 200 руб.
4. Клеммы - 201 880 руб.
5. Сборка щита - 802 800 руб.

Итого на сумму: 3 246 876 руб.

загружается

3. Щит + наполнение

1. Шкаф напольный ABB TW412G (1 шт.) - 240 000 руб.
2. Шкаф напольный ABB TW404G (1 шт.) - 170 000 руб.
3. Защита от прикосновения ABB TZP412 (1 шт.) - 20 020 руб.
4. Защита от прикосновения ABB TZP404 (1 шт.) - 19 140 руб.
5. WR рама высотой 1800 мм ABB ZW213 (4 шт.) - 24 000 руб.
6. WR рама высотой 600 мм ABB ZW370 (4 шт.) - 12 560 руб.
7. DIN рейка ABB ED4 (15 шт.) - 8 550 руб.
8. Пластрон ABB MBG424 (3 шт.) - 41 340 руб.
9. Пластрон ABB MBG208 (1 шт.) - 11 800 руб.
10. Заглушка пластрона ABB ZA1P5 (6 шт.) - 11 880 руб.
11. Мембранный фланец ABB TZ101 (4 шт.) - 21 200 руб.
12. Соединитель для монтажной рамы ABB ZX66P4 (2 шт.) - 7 640 руб.
13. Регулятор глубины ABB ZW59P2 (4 шт.) - 9 840 руб.
14. Регулятор глубины ABB ZW79P2 (3 шт.) - 14 940 руб.
15. Крепёжный комплект ABB ZB27P20 (3 шт.) - 6 636 руб.

Итого: 619 546 руб.

загружается

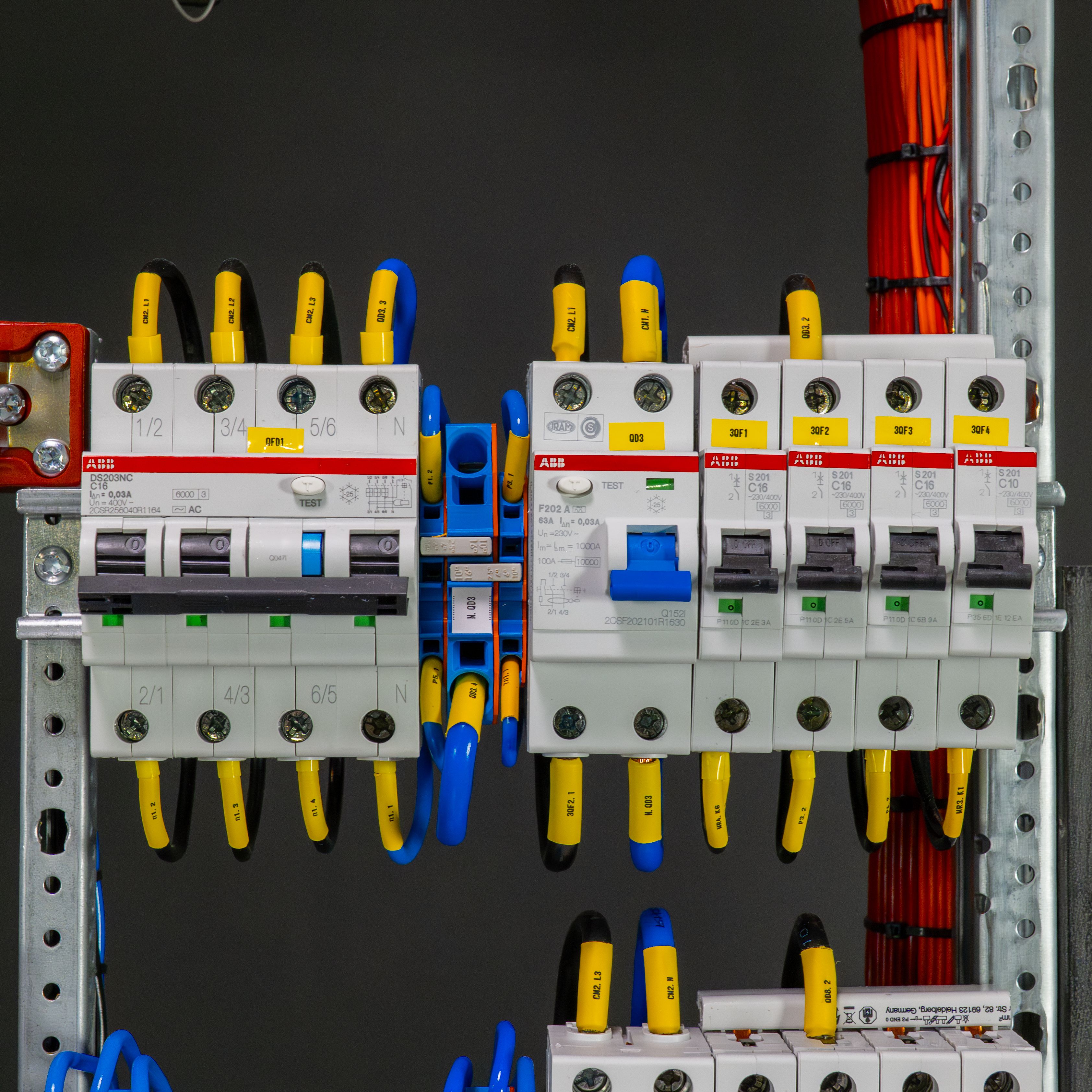

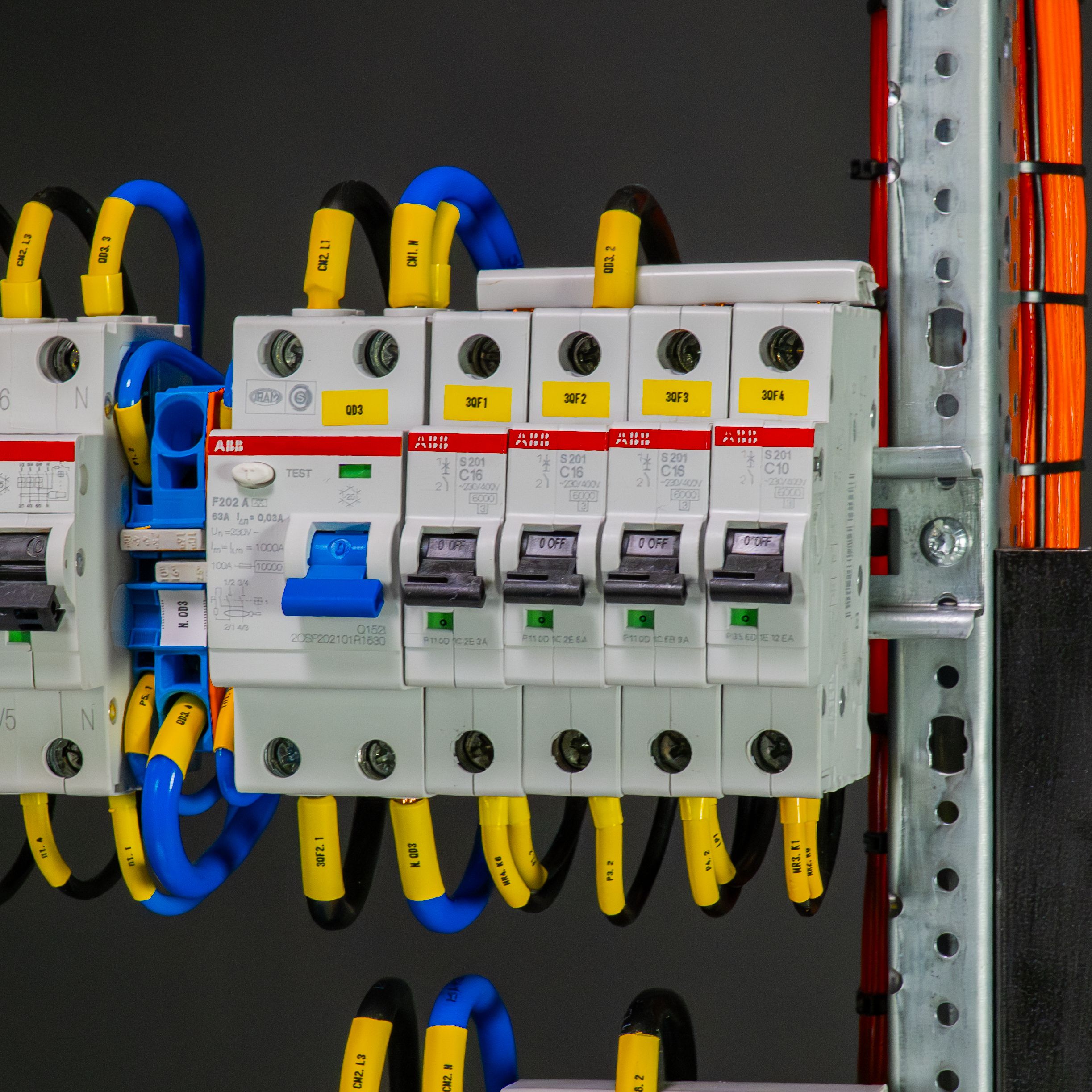

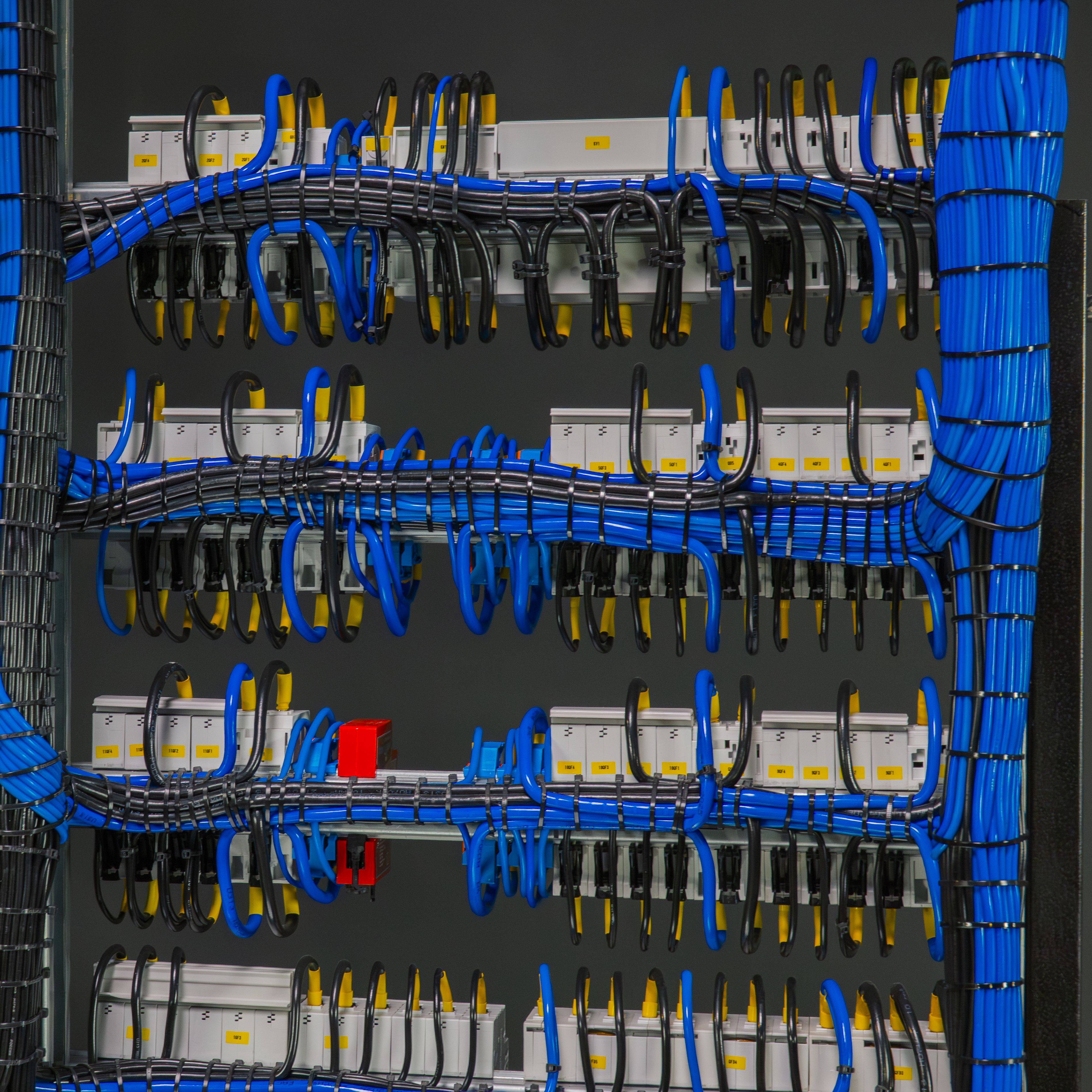

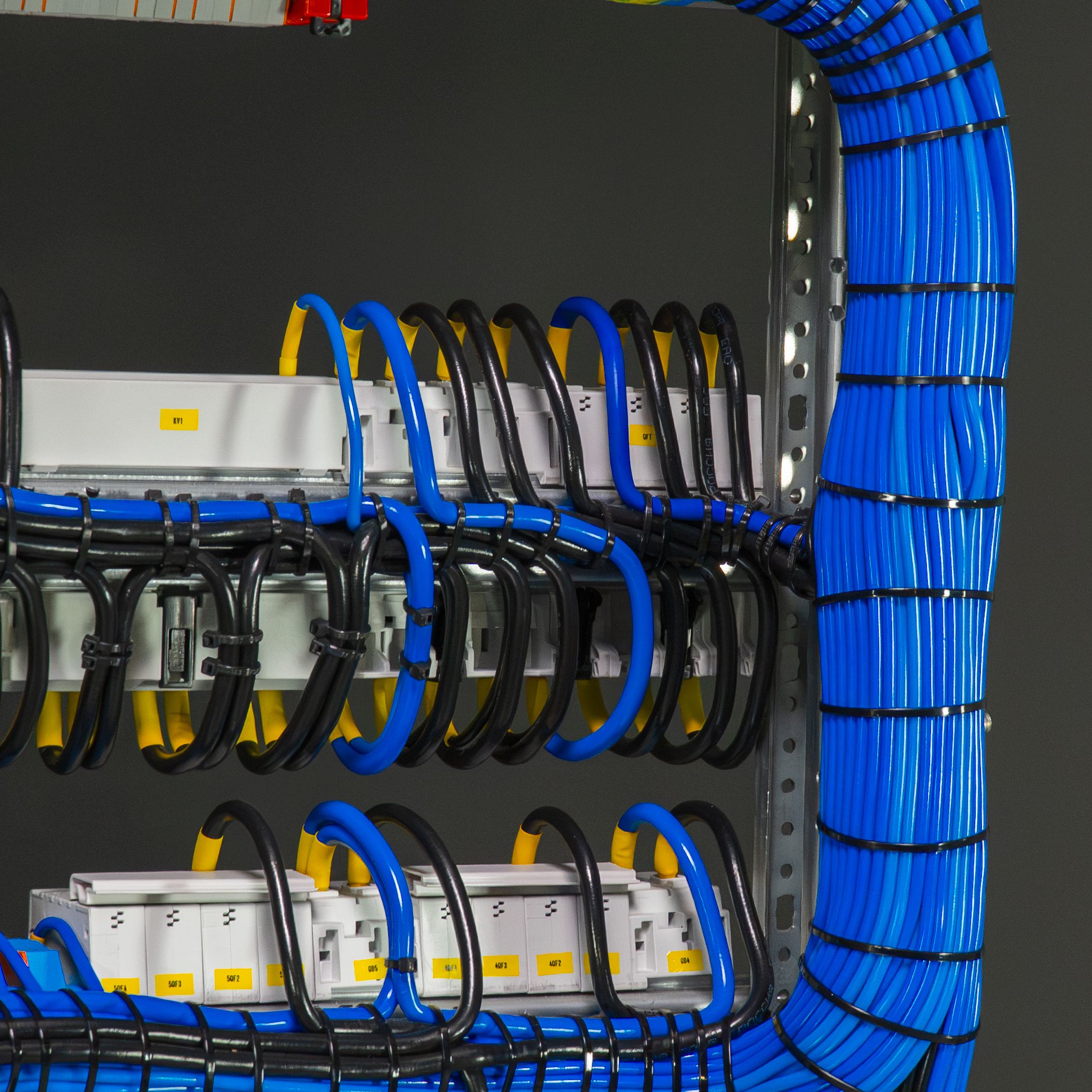

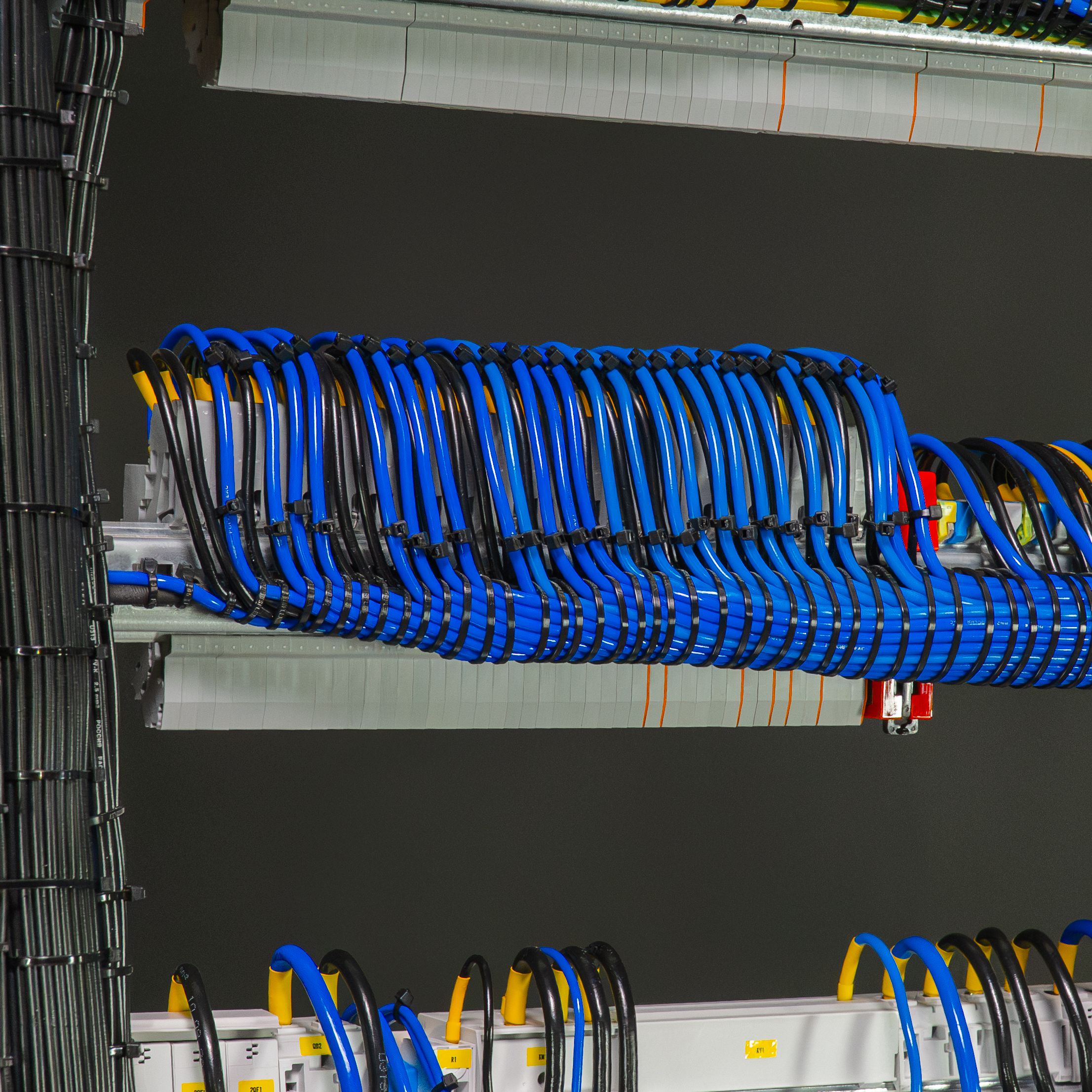

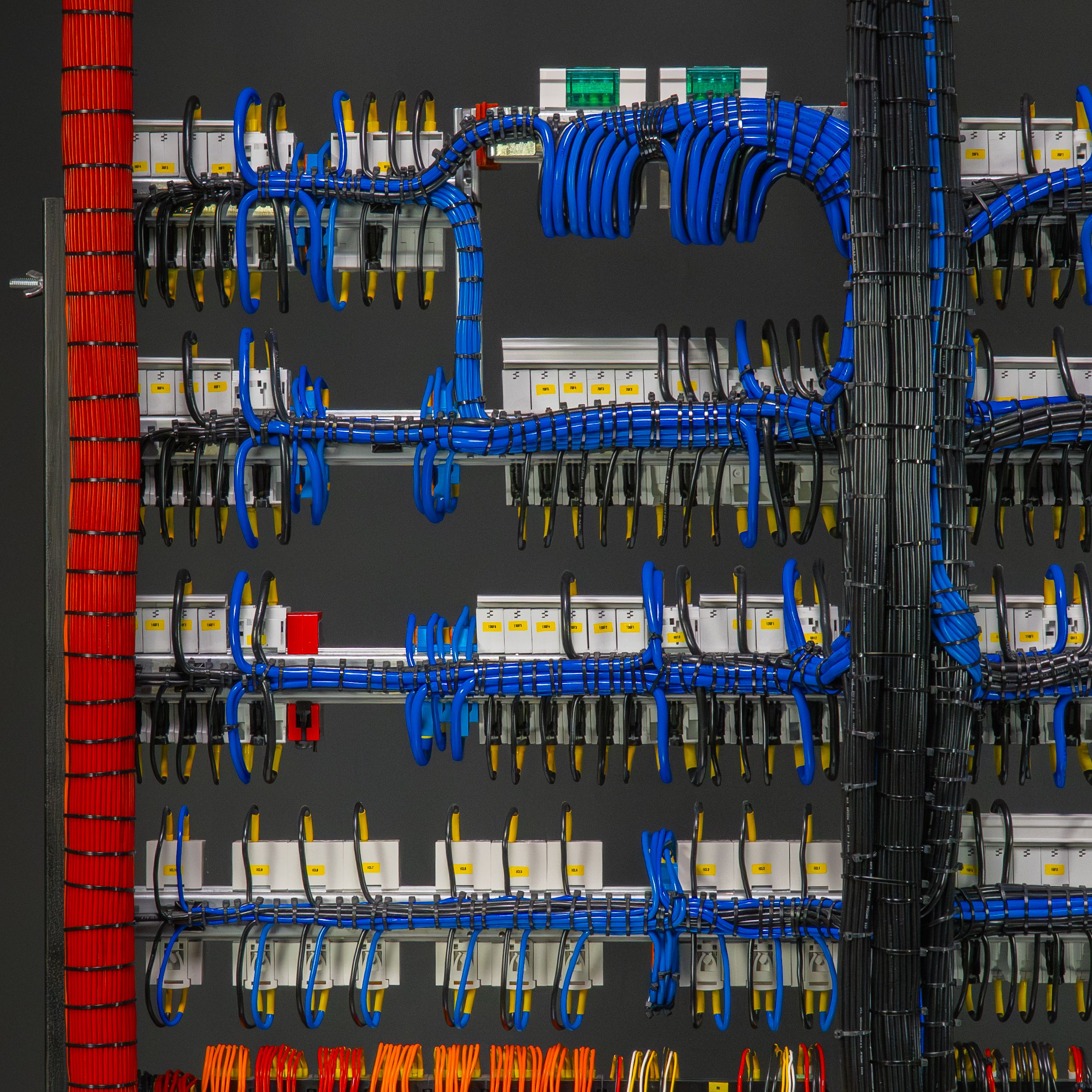

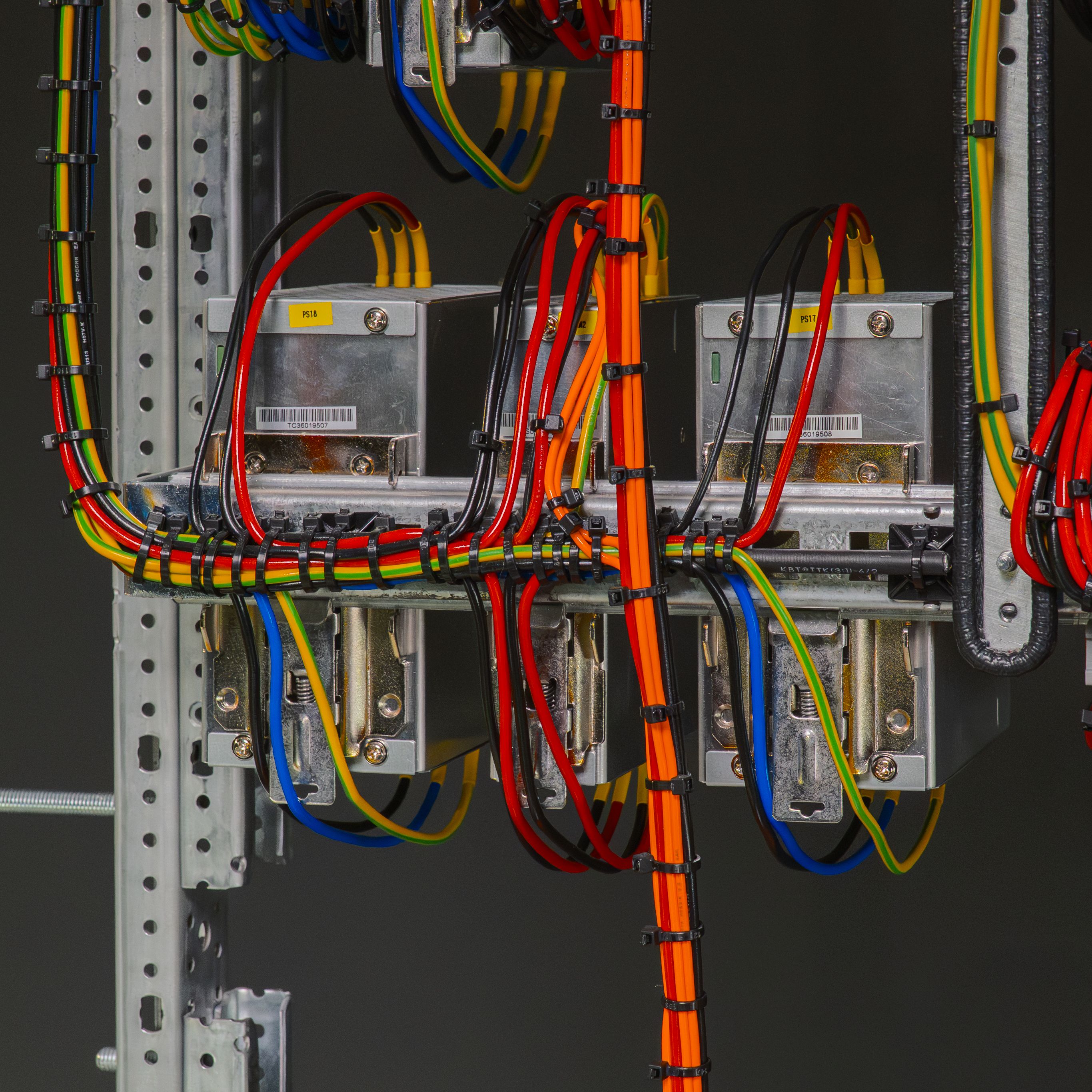

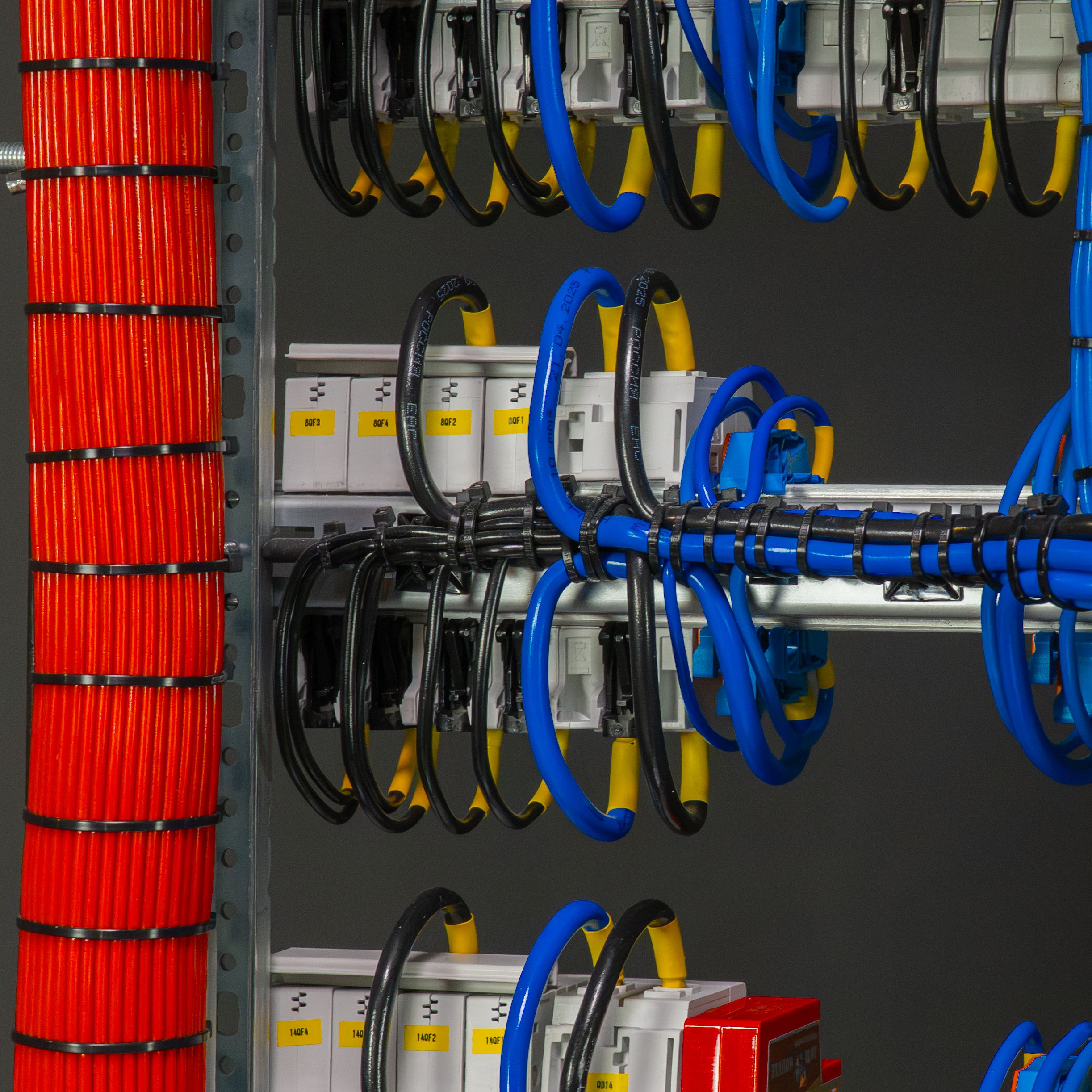

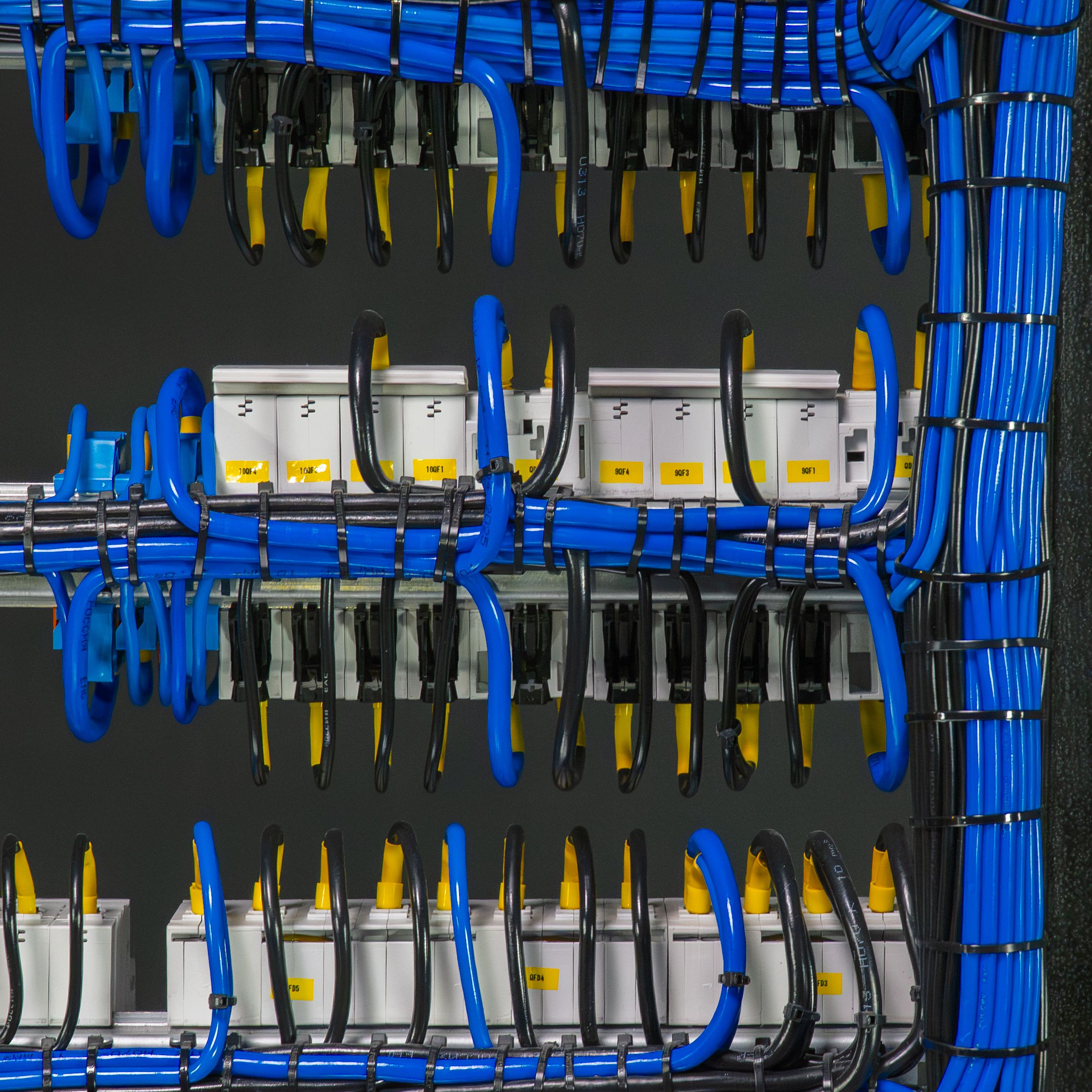

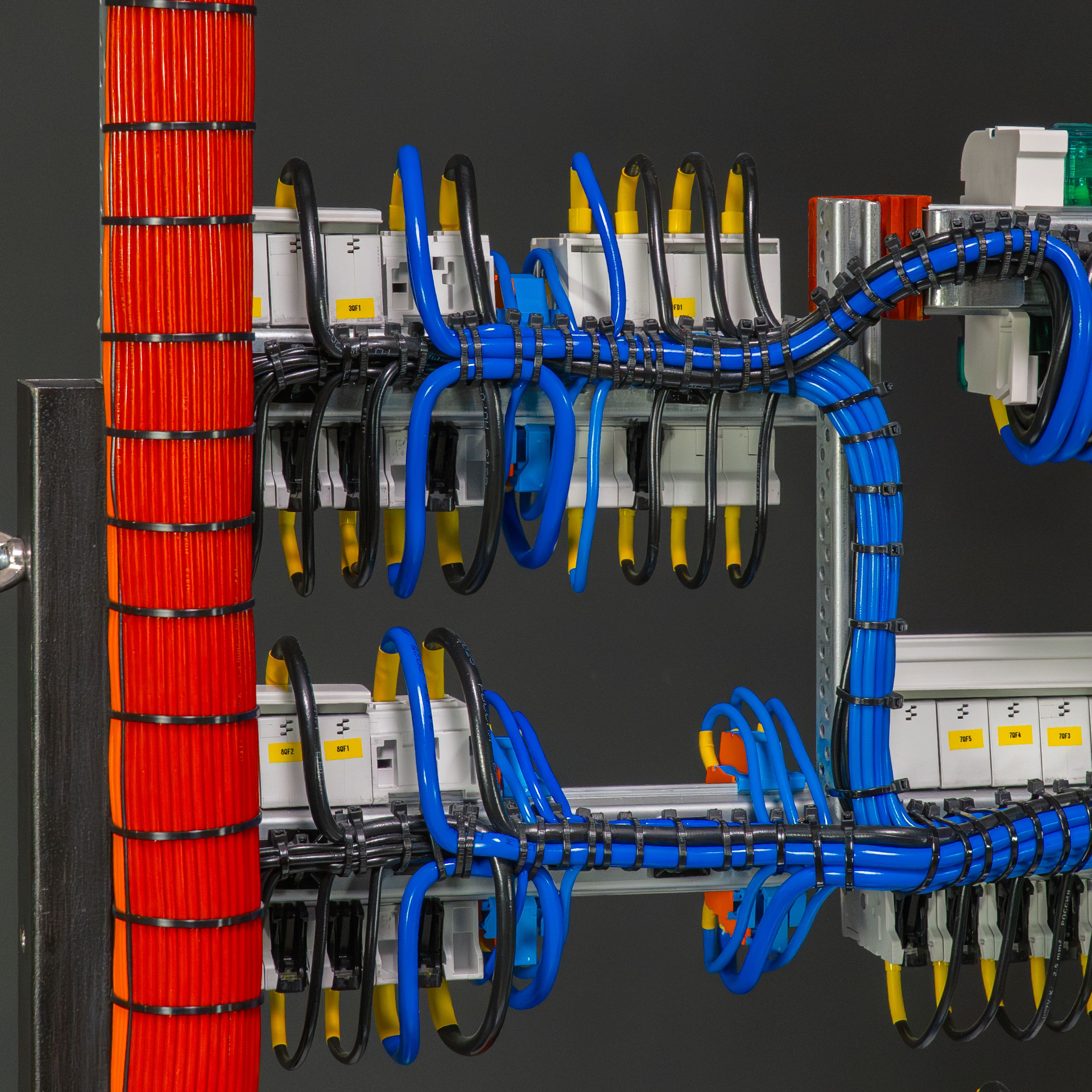

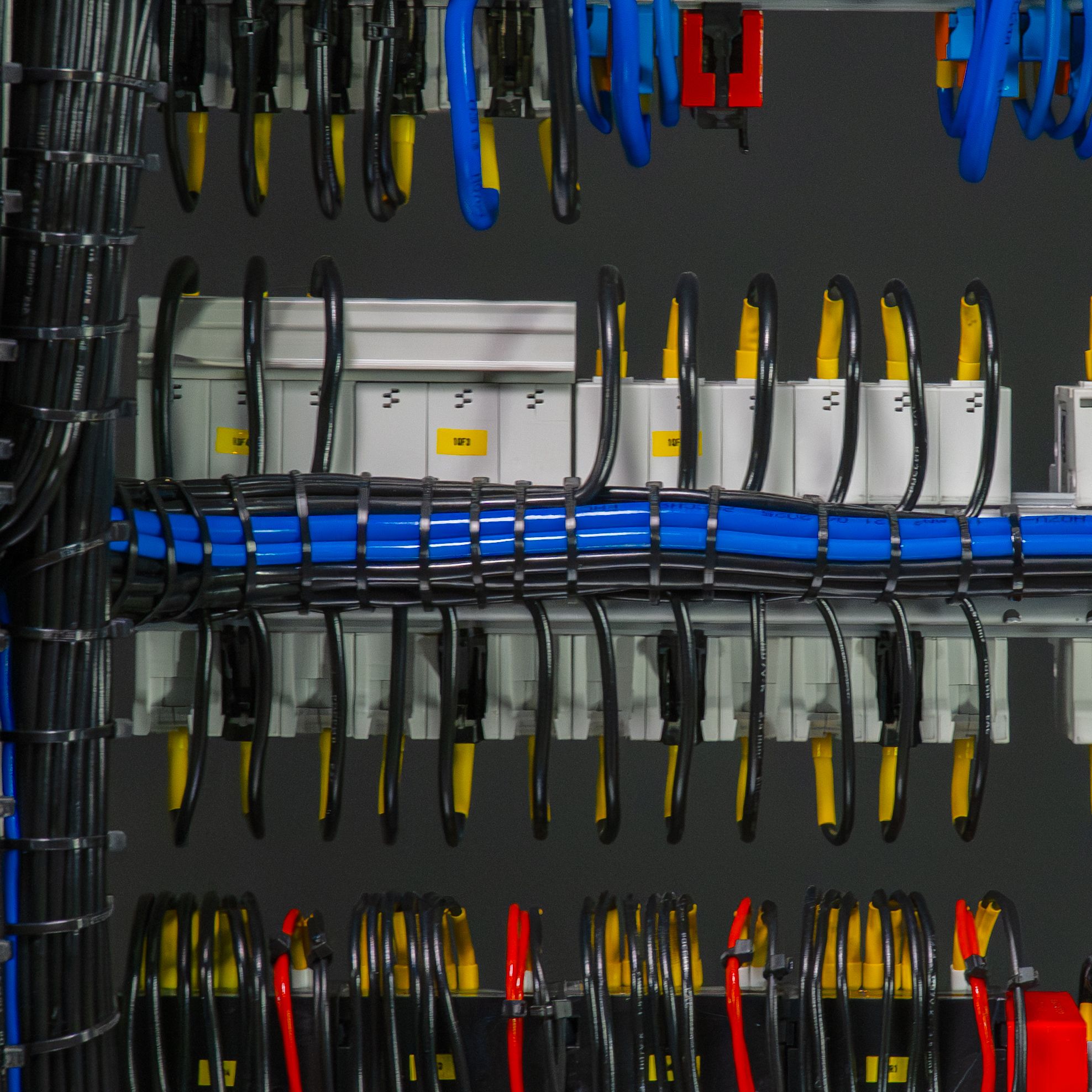

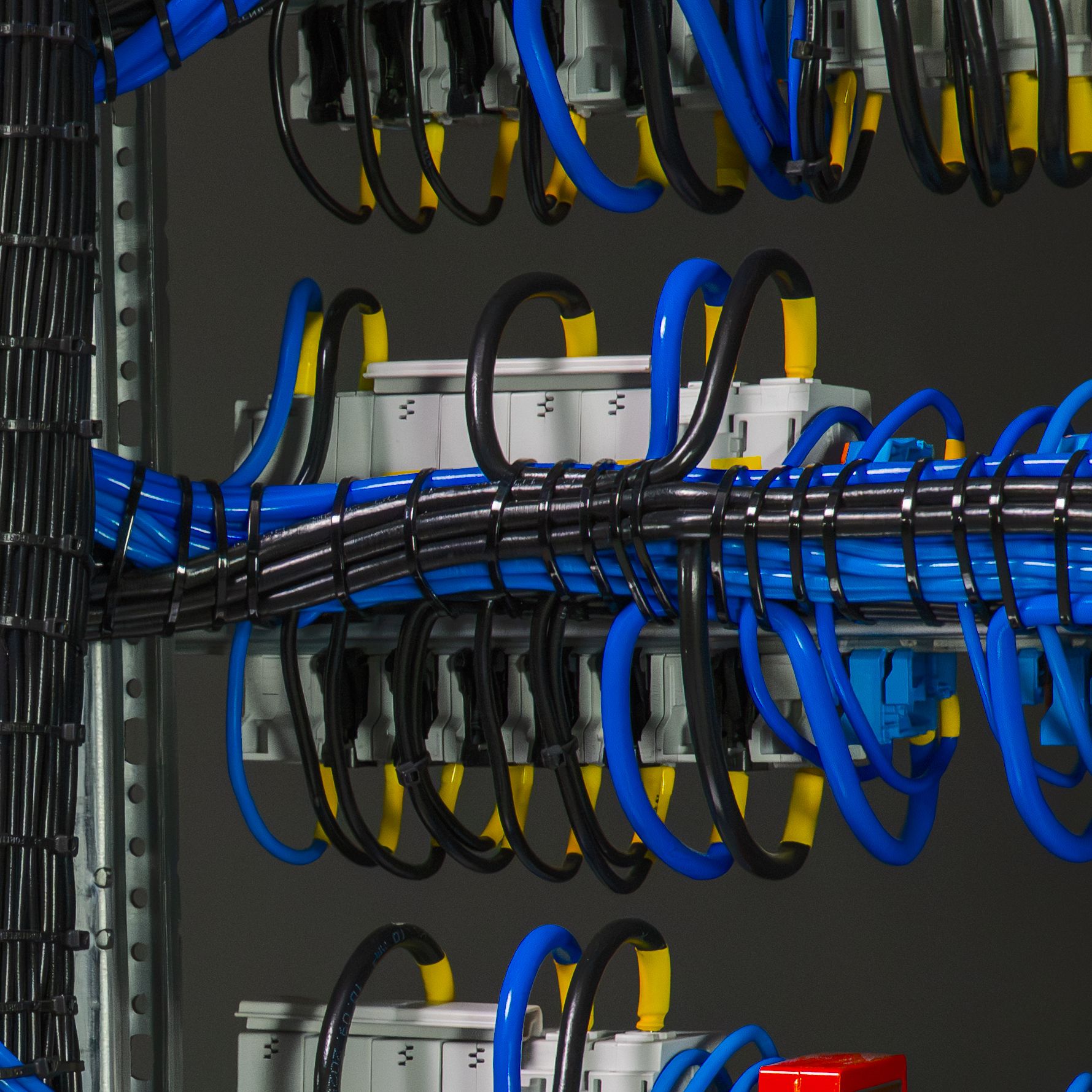

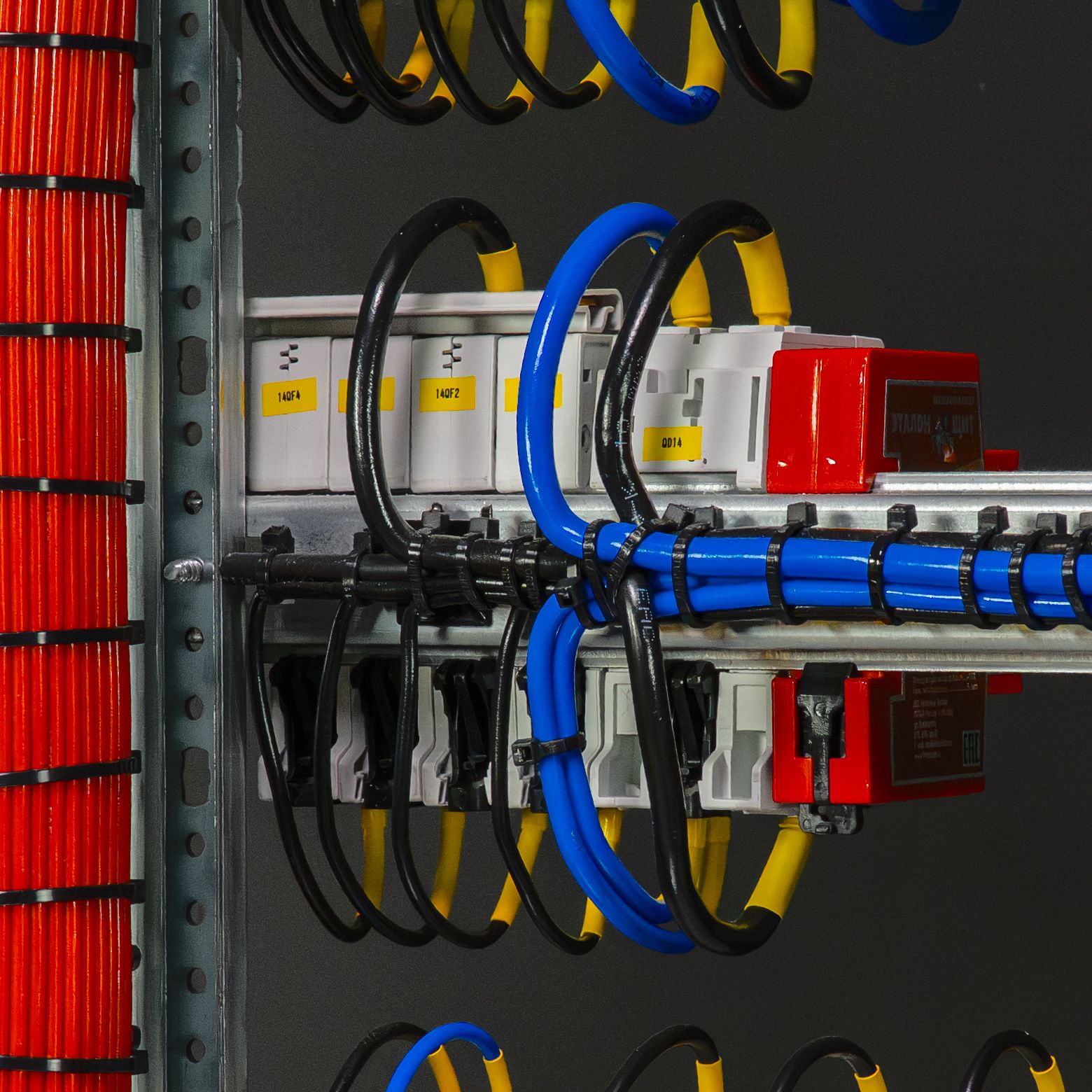

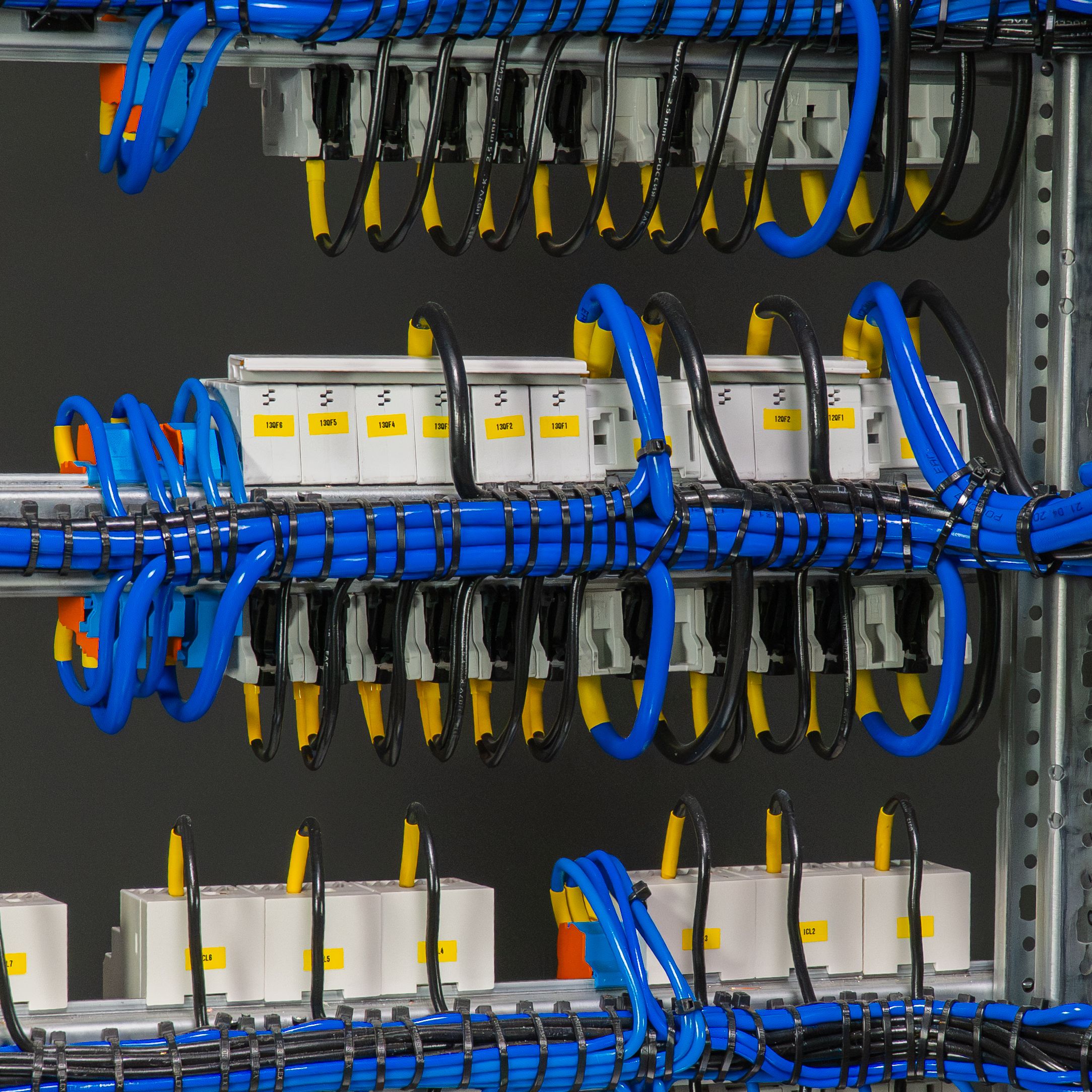

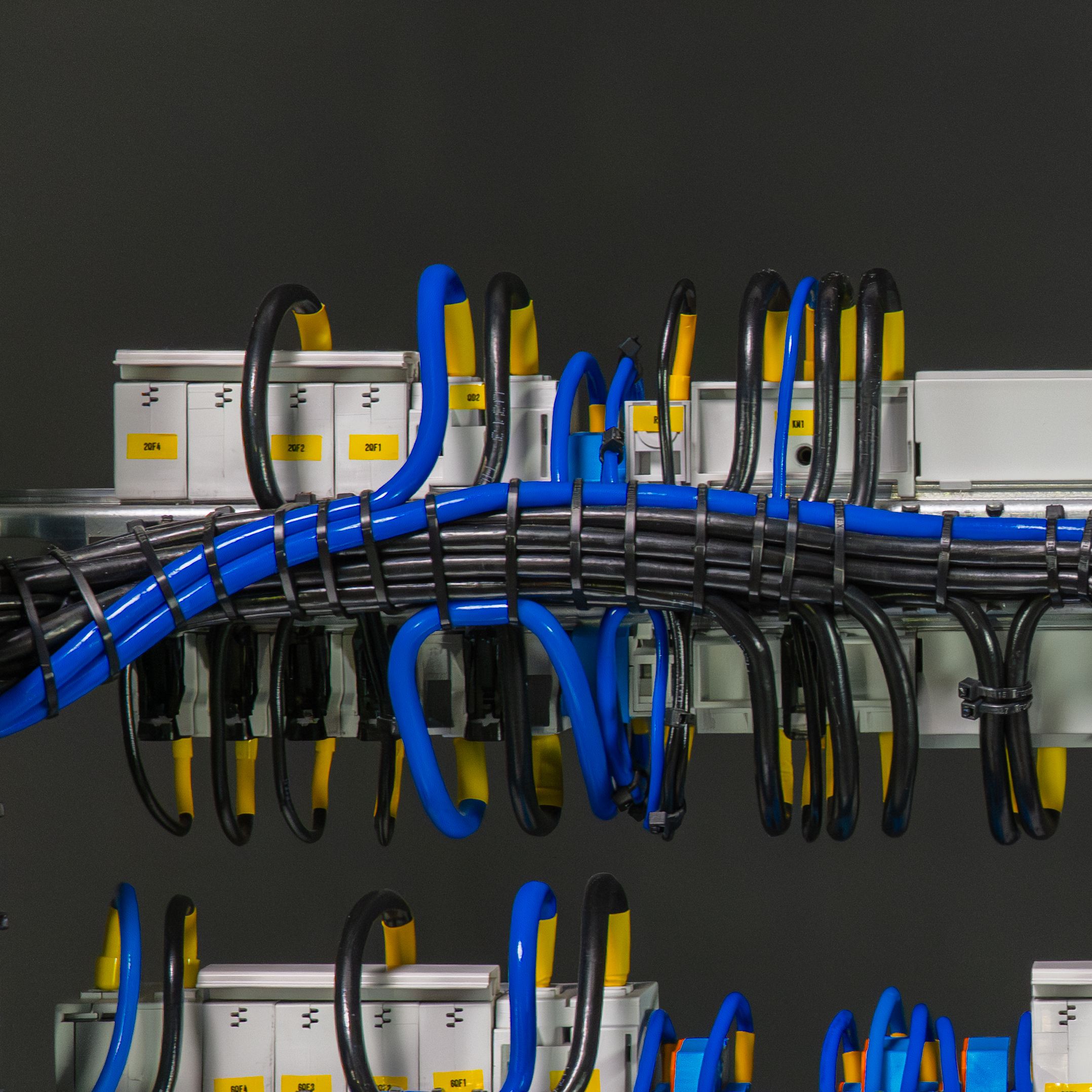

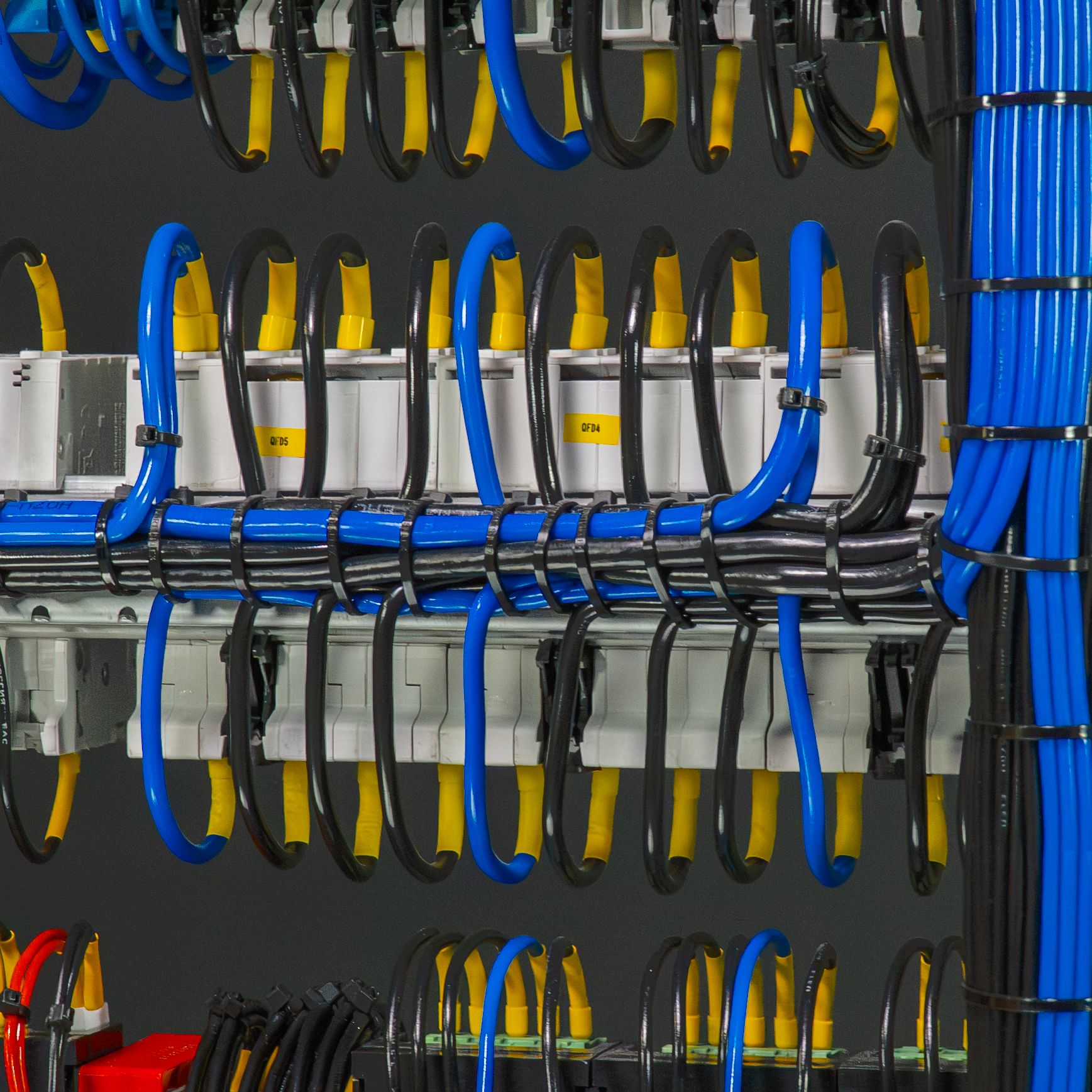

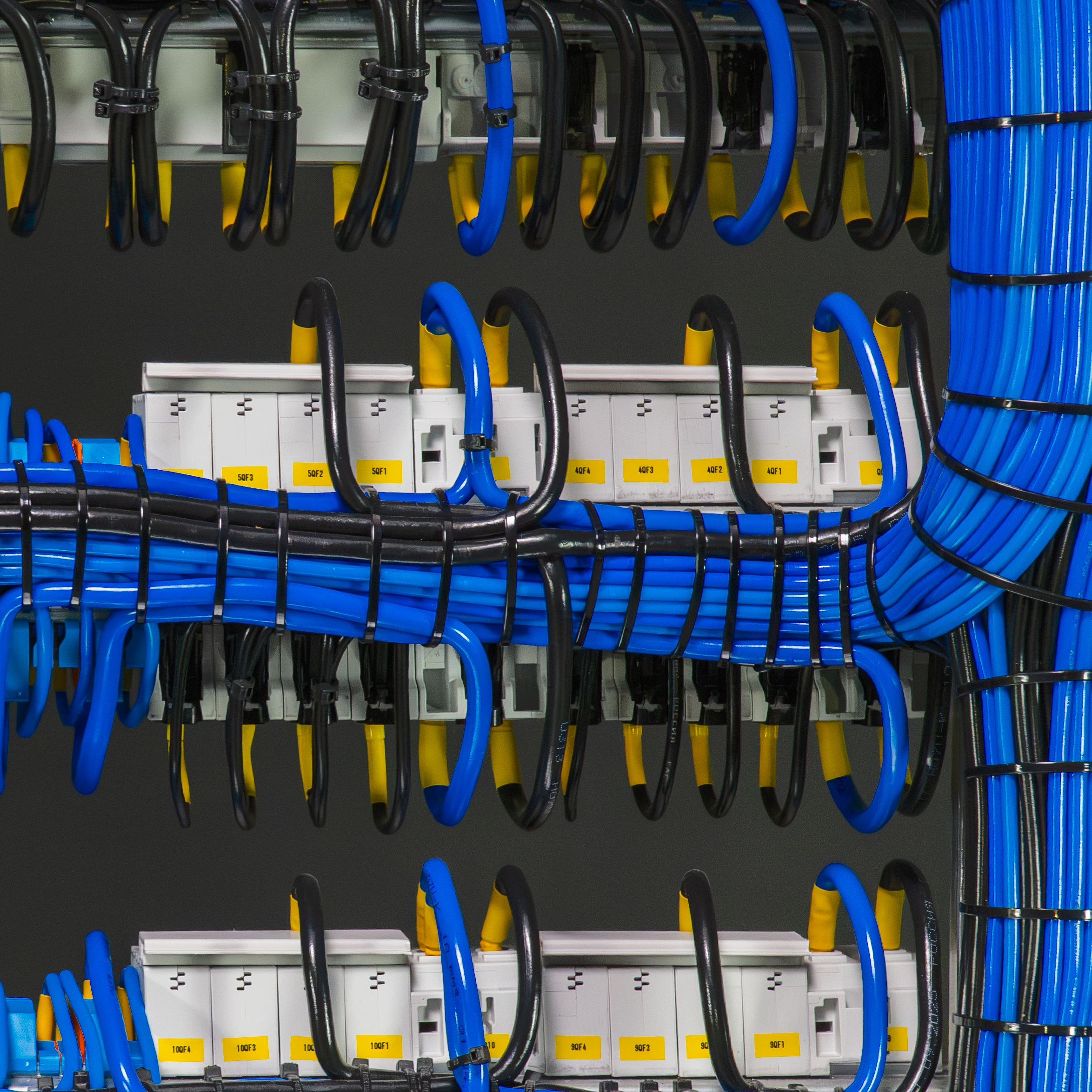

4. Электрика в щите

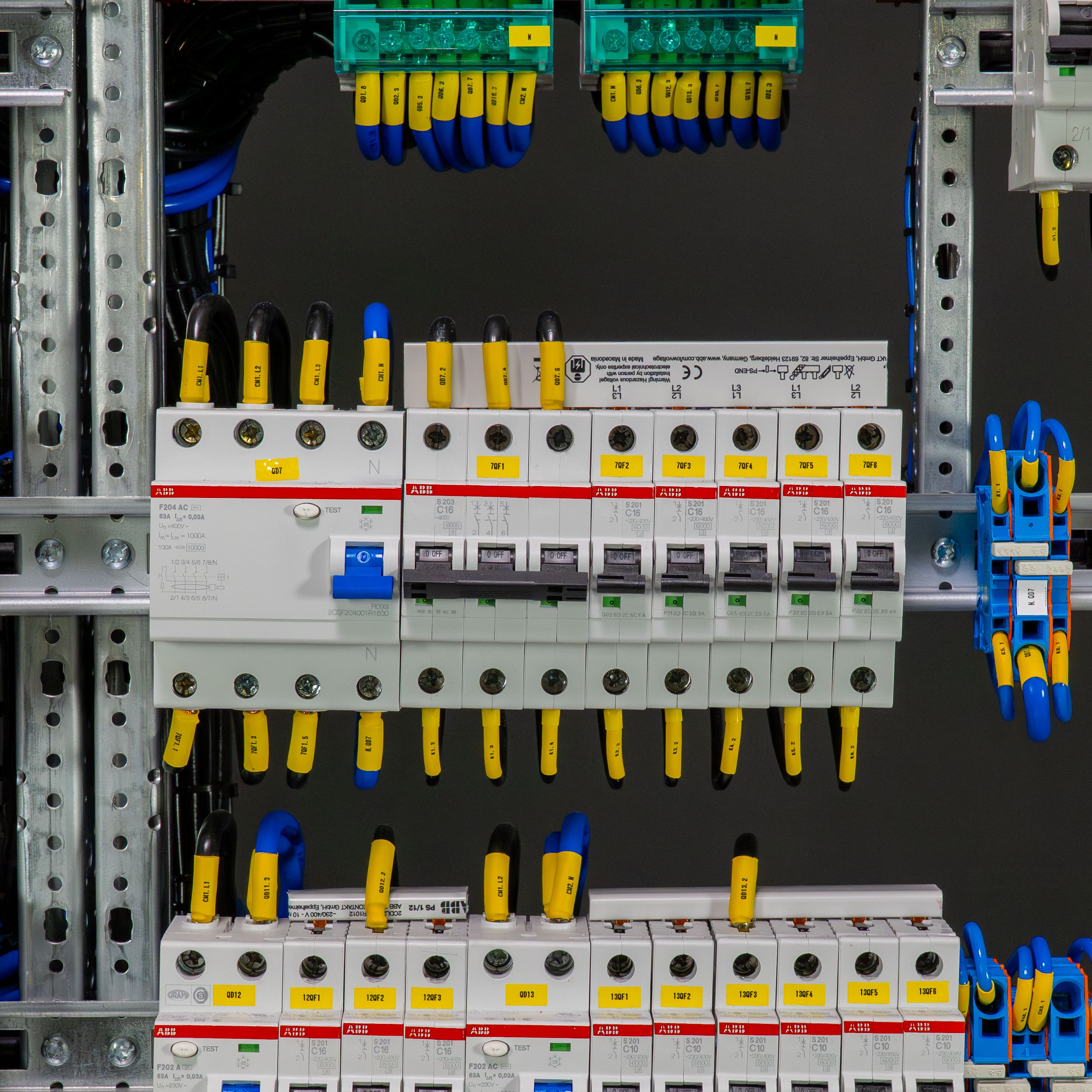

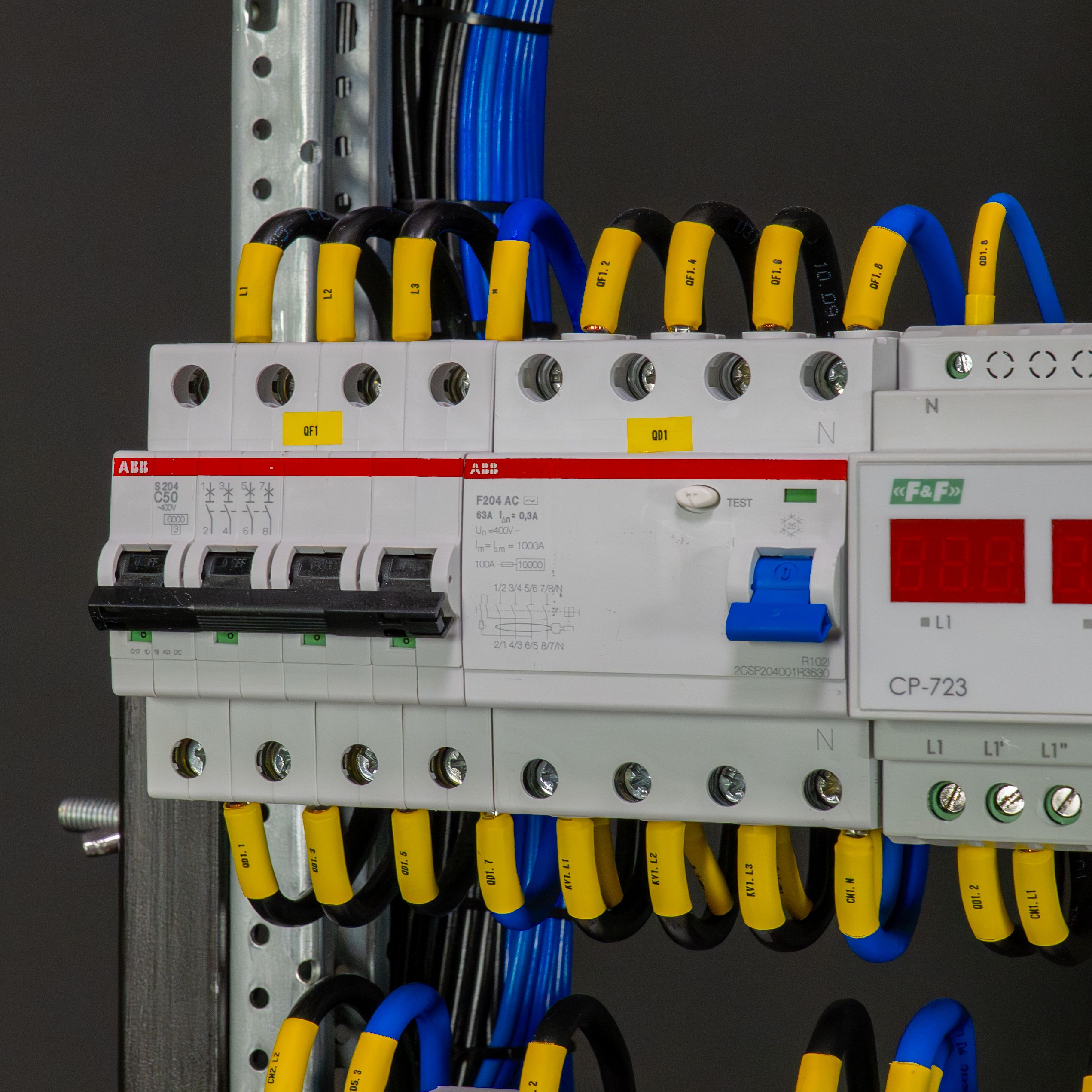

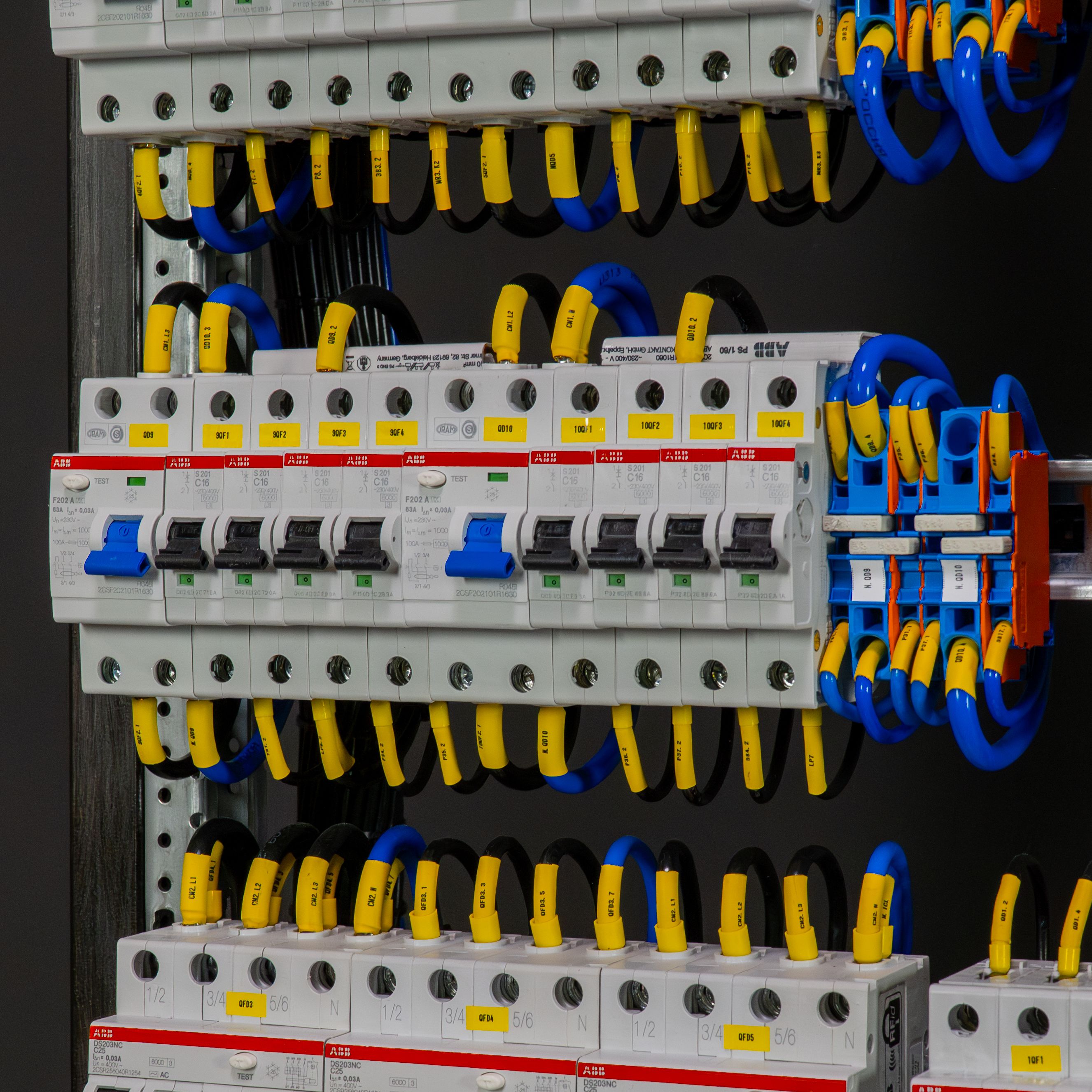

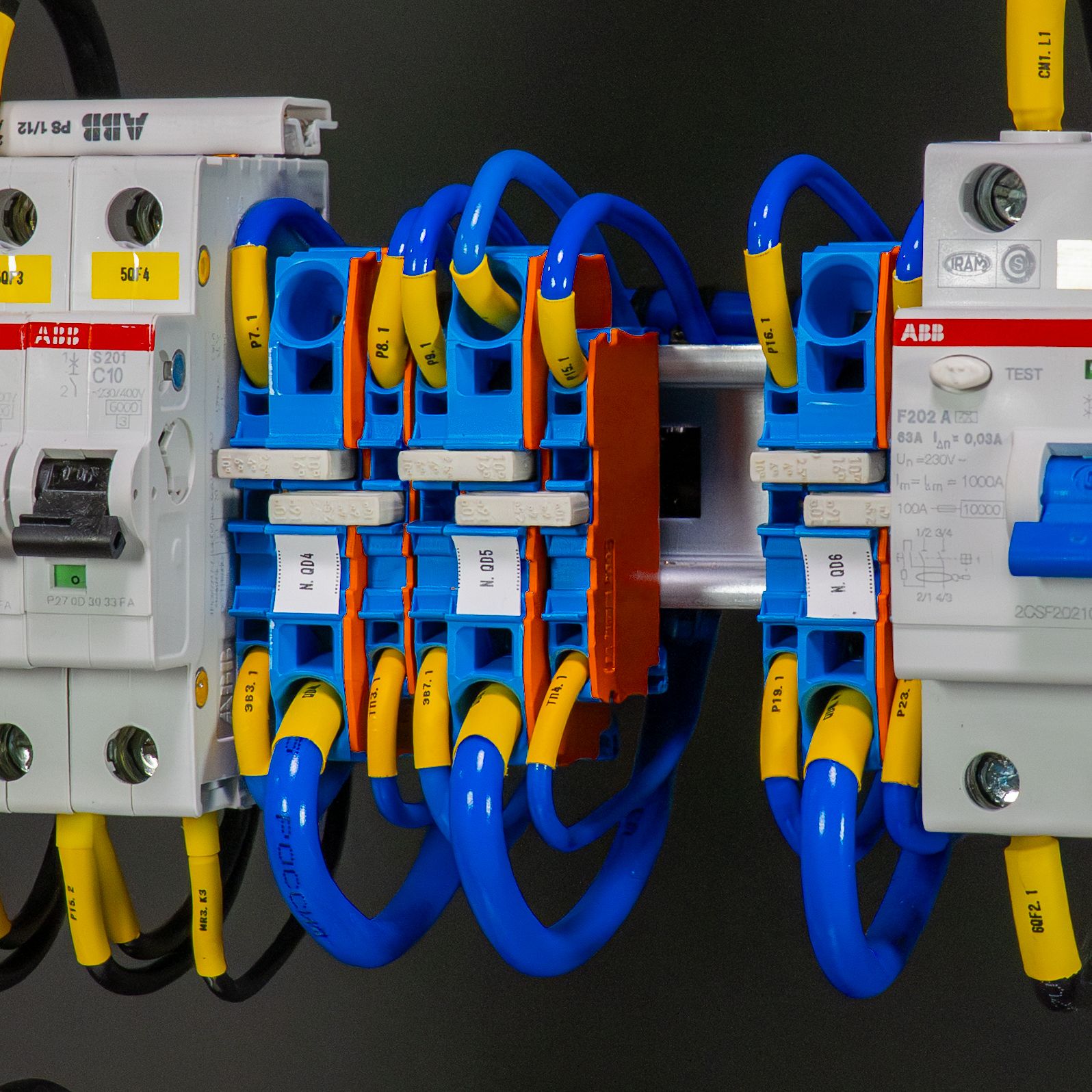

1. УЗО противопожарное ABB F204 AC 63A/0,3A. (2 шт.) - 17 200 руб.

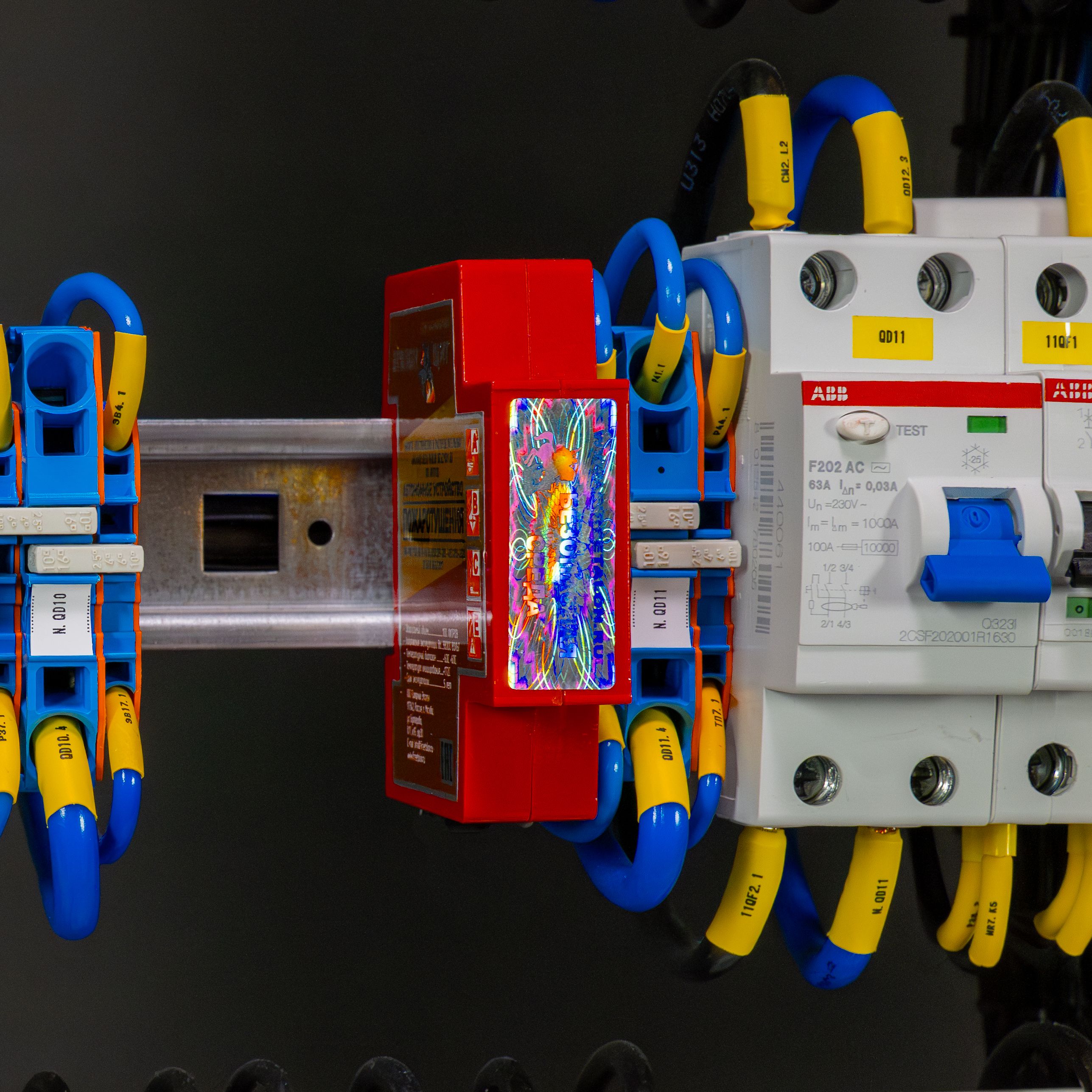

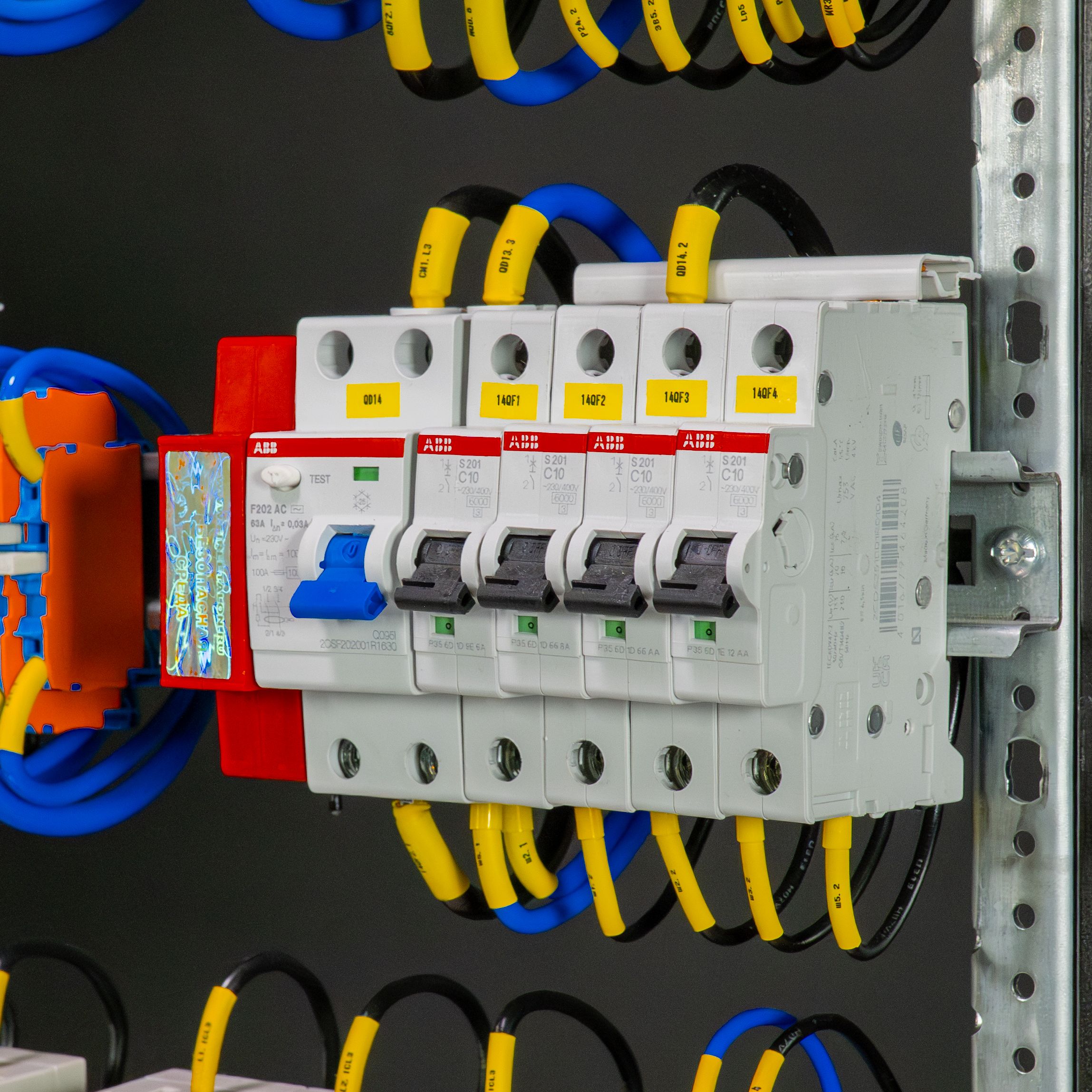

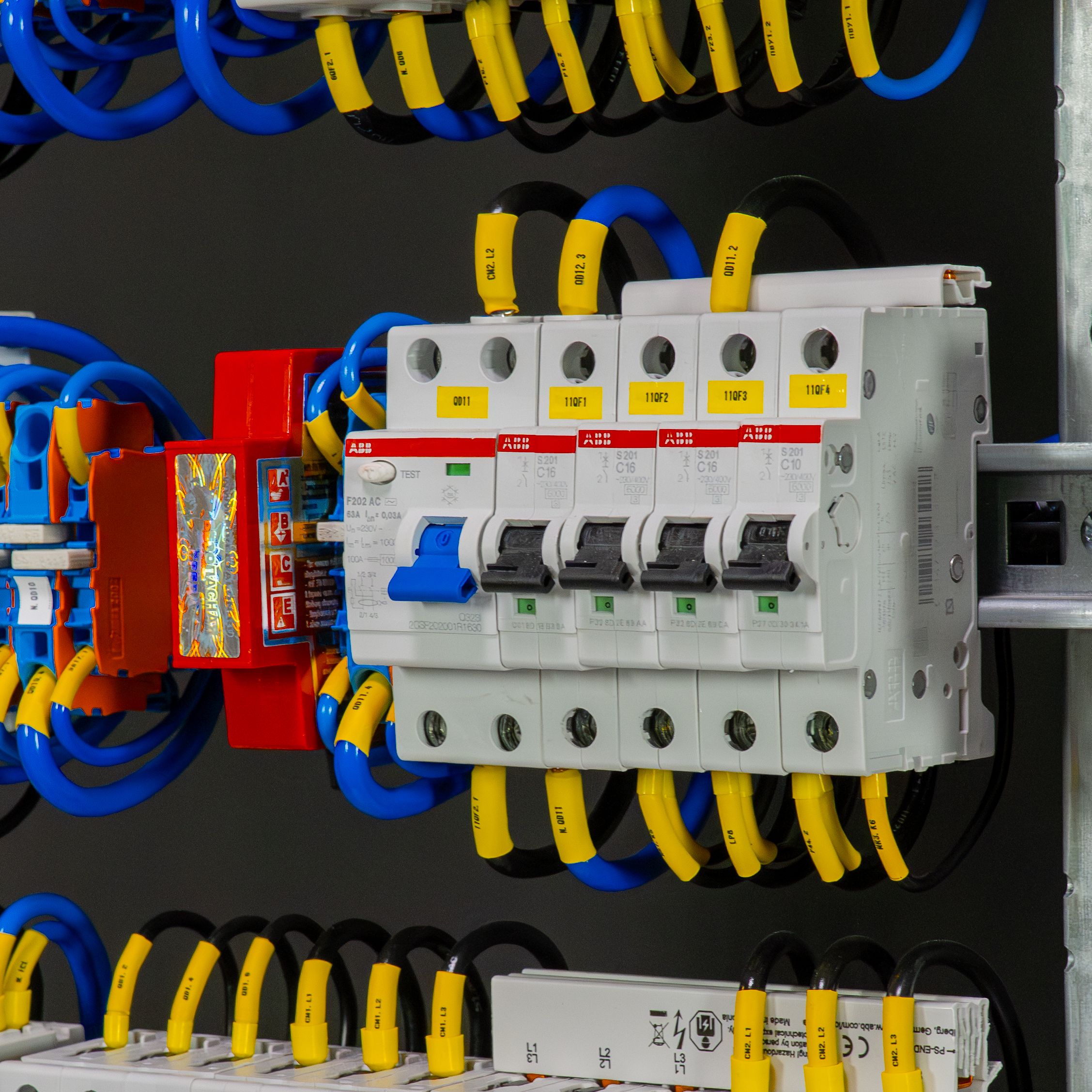

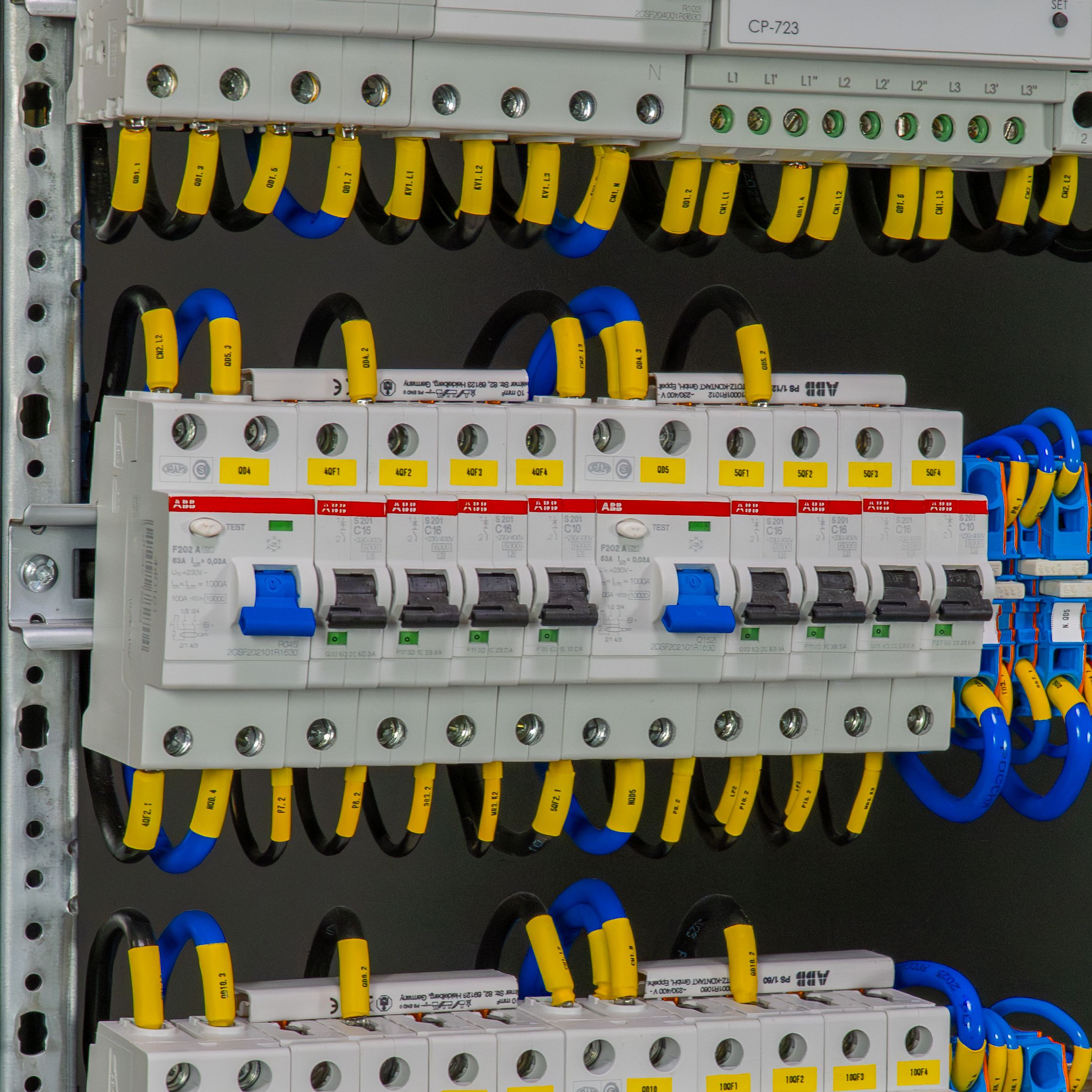

2. УЗО ABB F202 A-63A/0.03A (8 шт.) - 67 200 руб.
3. УЗО ABB F202 AC-63A/0.03A (3 шт.) - 21 600 руб.

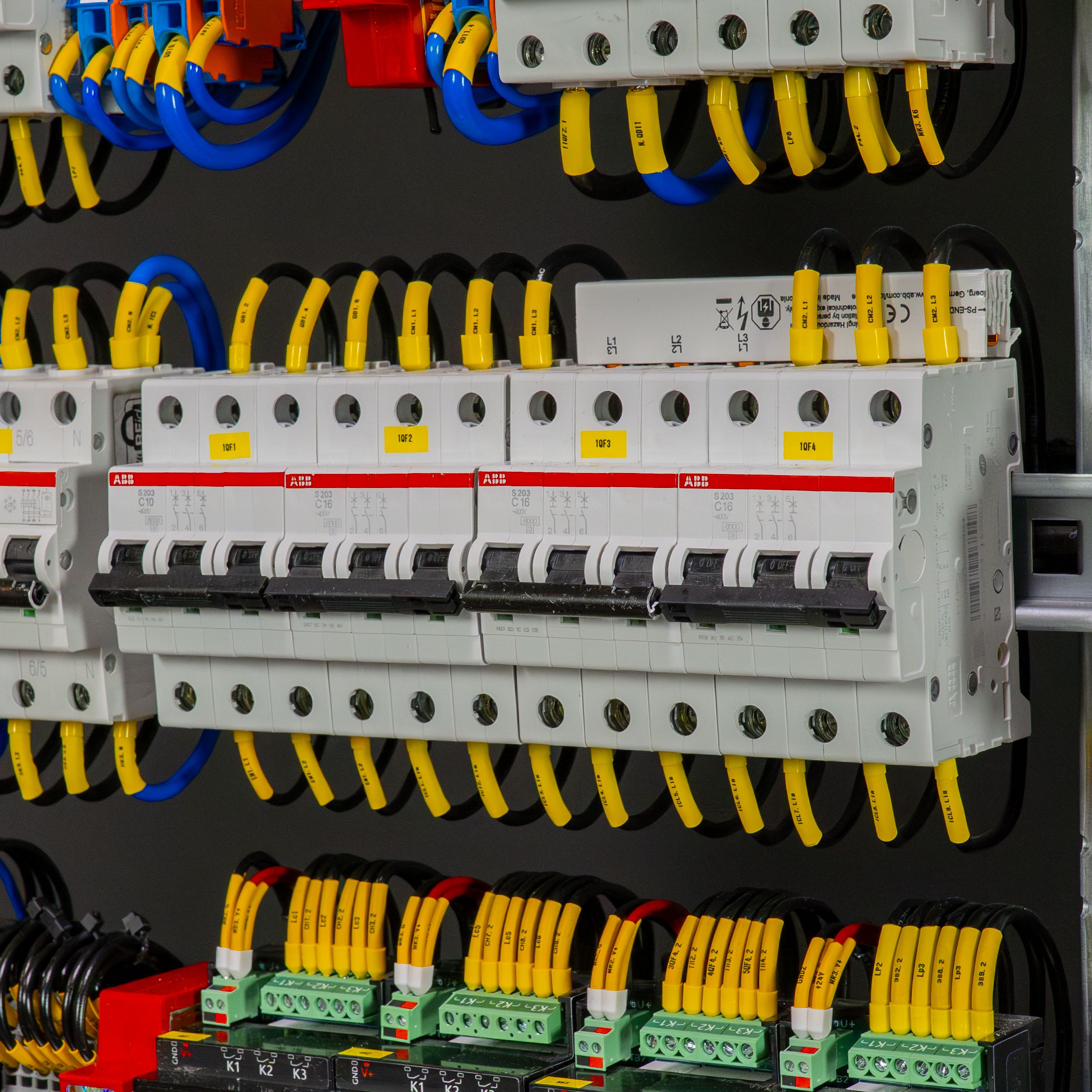

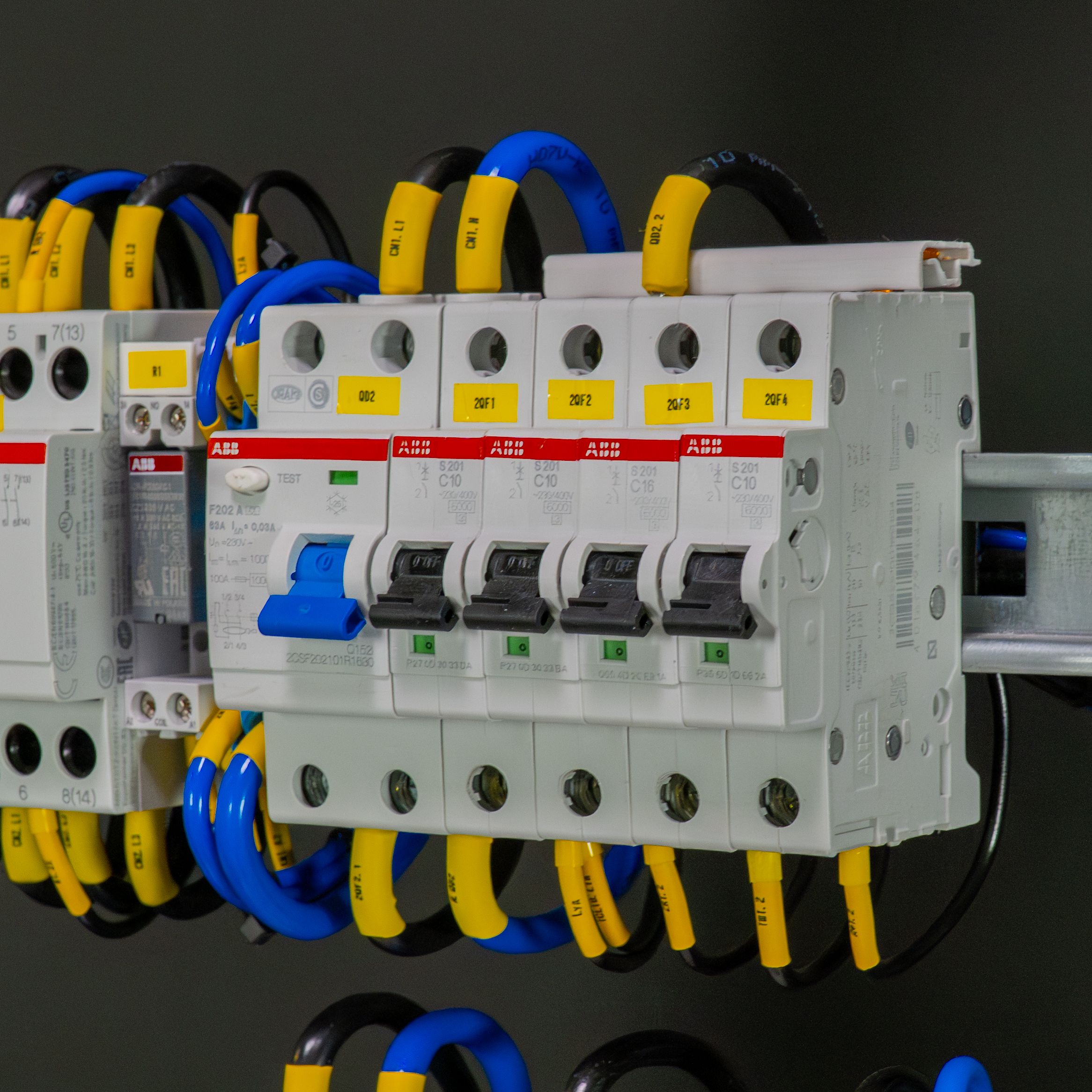

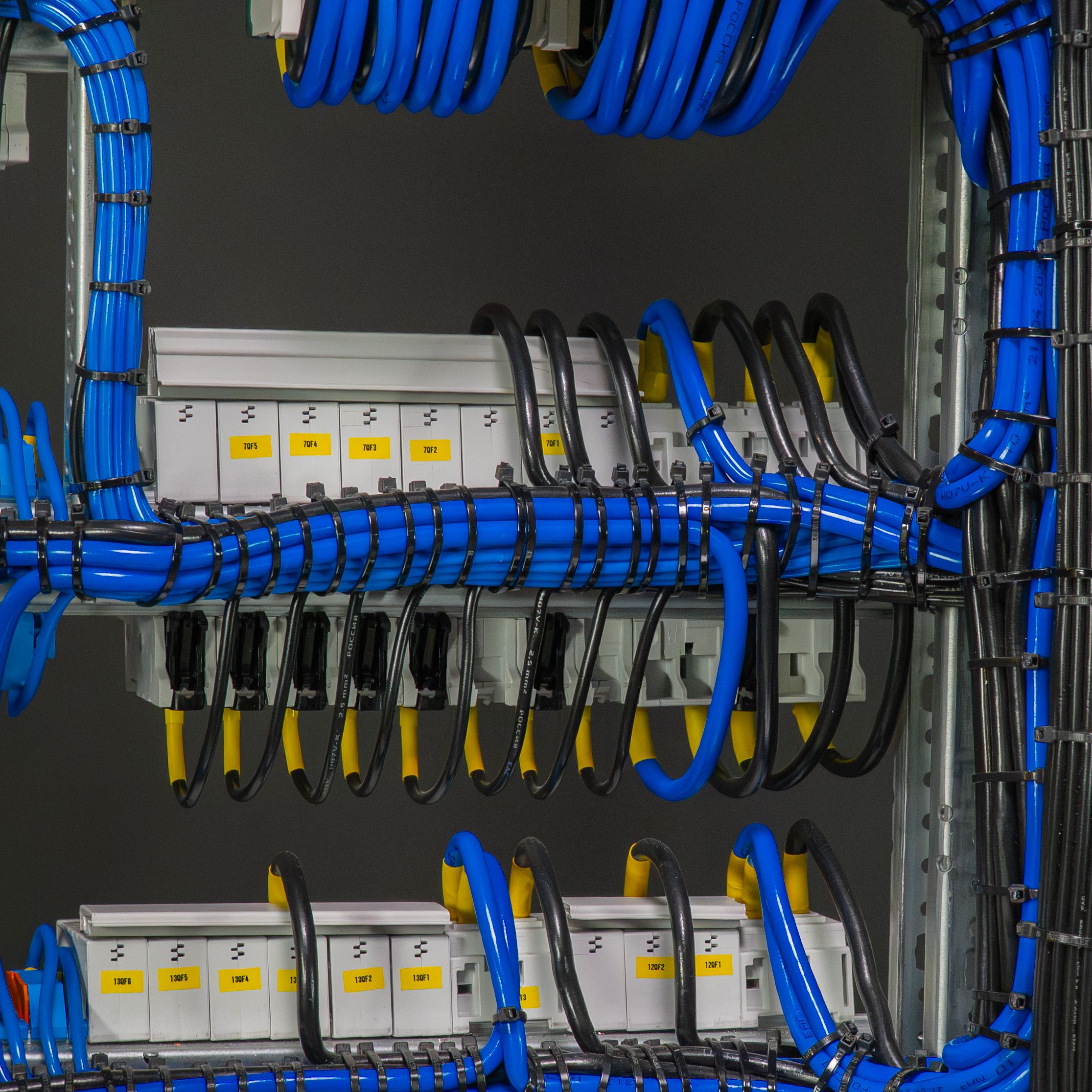

4. Автоматический выключатель ABB S201 C10 (17 шт.) - 13 600 руб.
5. Автоматический выключатель ABB S201 C16 (36 шт.) - 28 080 руб.
6. Автоматический выключатель ABB S203 C10 (1 шт.) - 780 руб.
7. Автоматический выключатель ABB S203 C16 (4 шт.) - 8 400 руб.
8. Автоматический выключатель ABB S204 C50 (1 шт.) - 5 800 руб.
9. Дифавтомат DS201 C16 AС30 (1 шт.) - 4 220 руб.

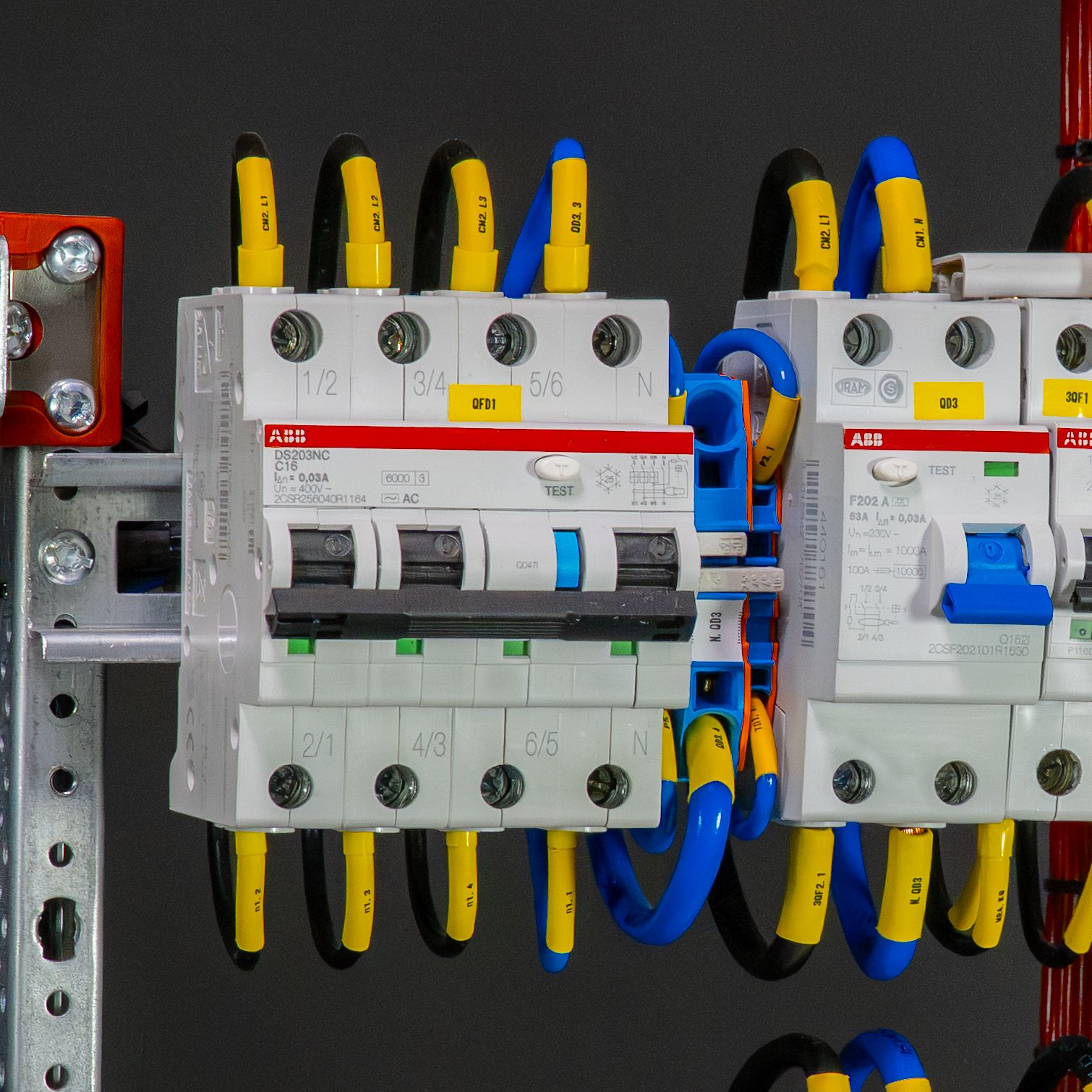

10. Дифавтомат DS203NC C16 AC30 (1 шт.) - 16 000 руб.

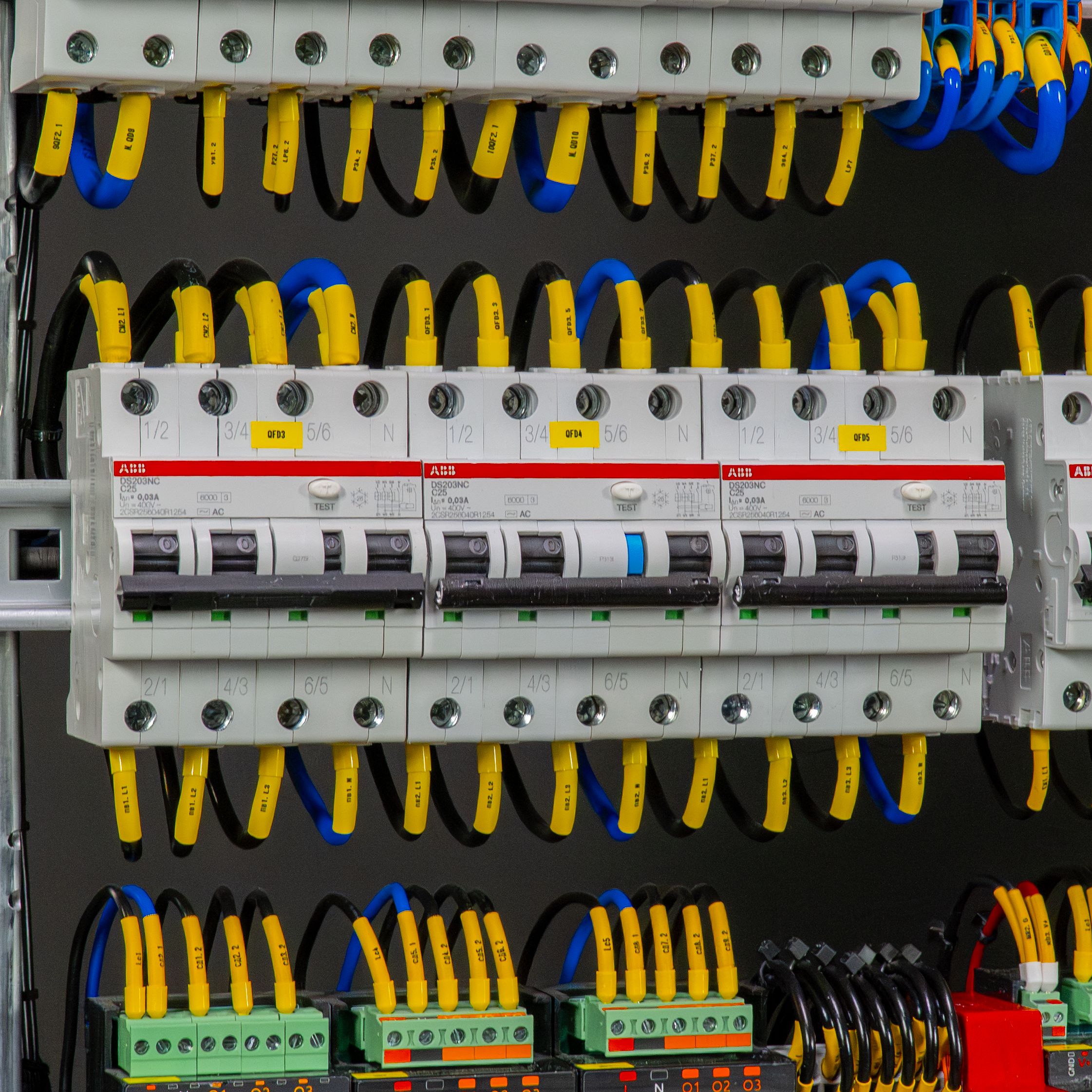

11. Дифавтомат DS203NC C25 AC30 (3 шт.) - 51 000 руб.

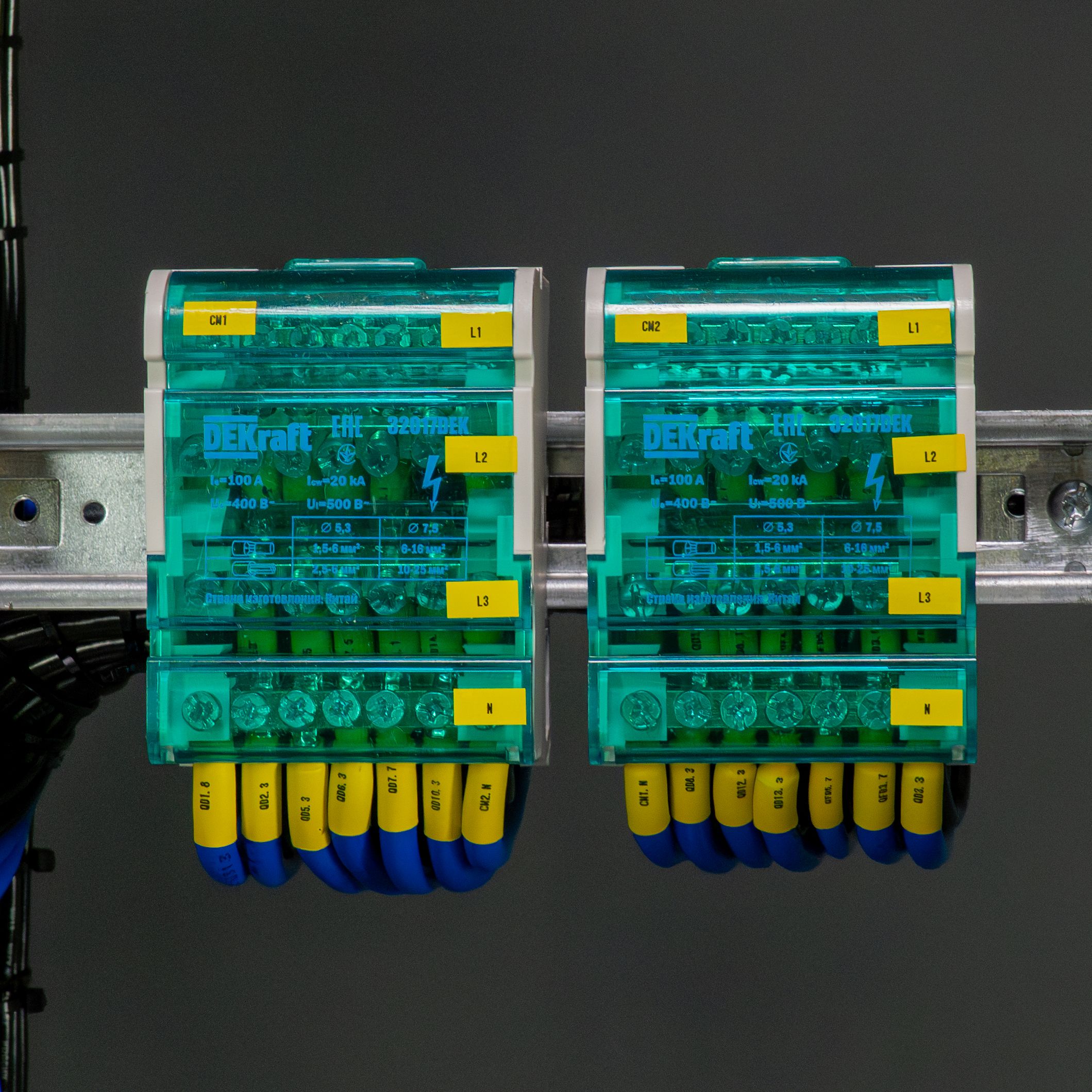

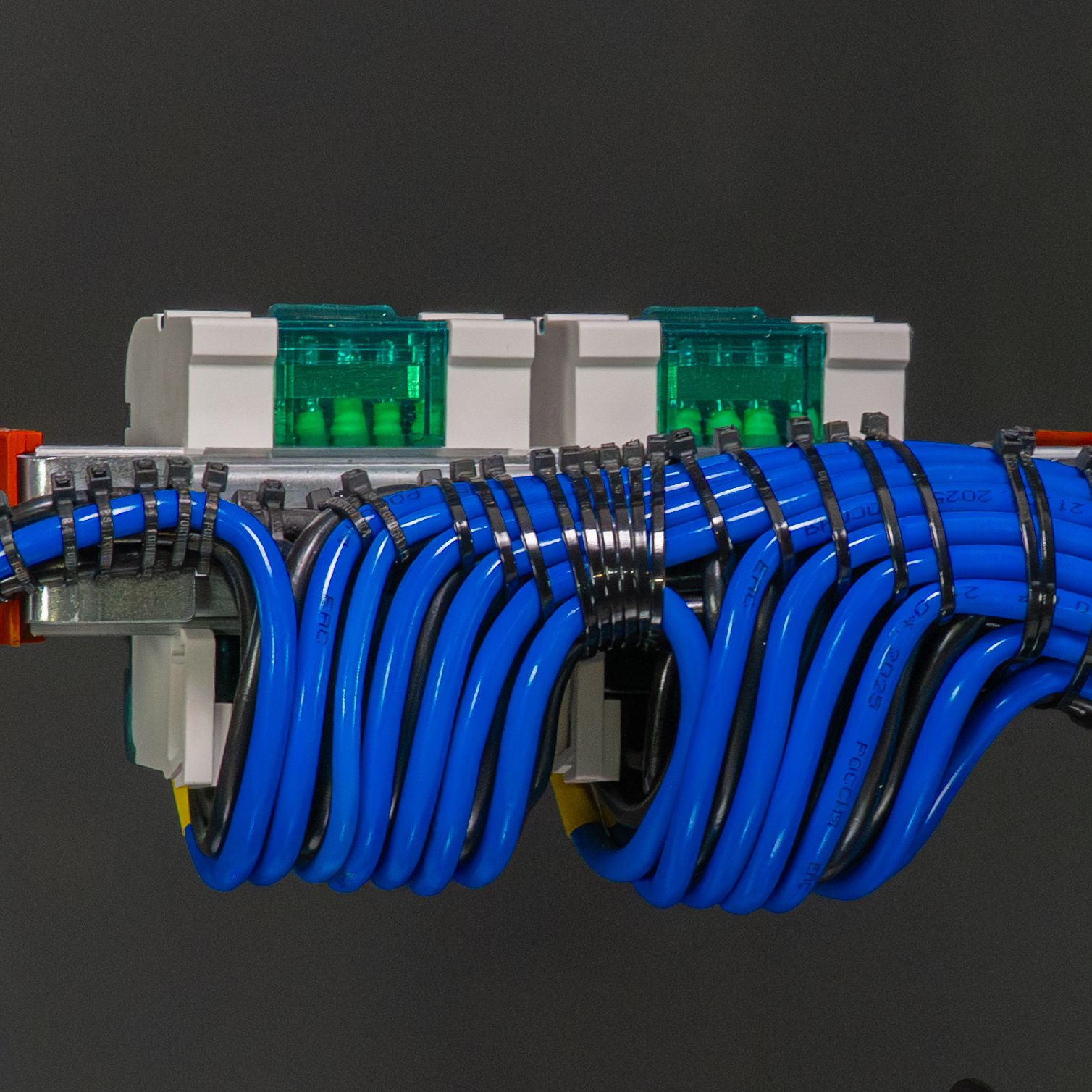

12. Кросс-модуль Dekraft 32017DEK (2 шт.) - 3 200 руб.
13. Реле контроля напряжения F&F CP-723 (1 шт.) - 9 780 руб.

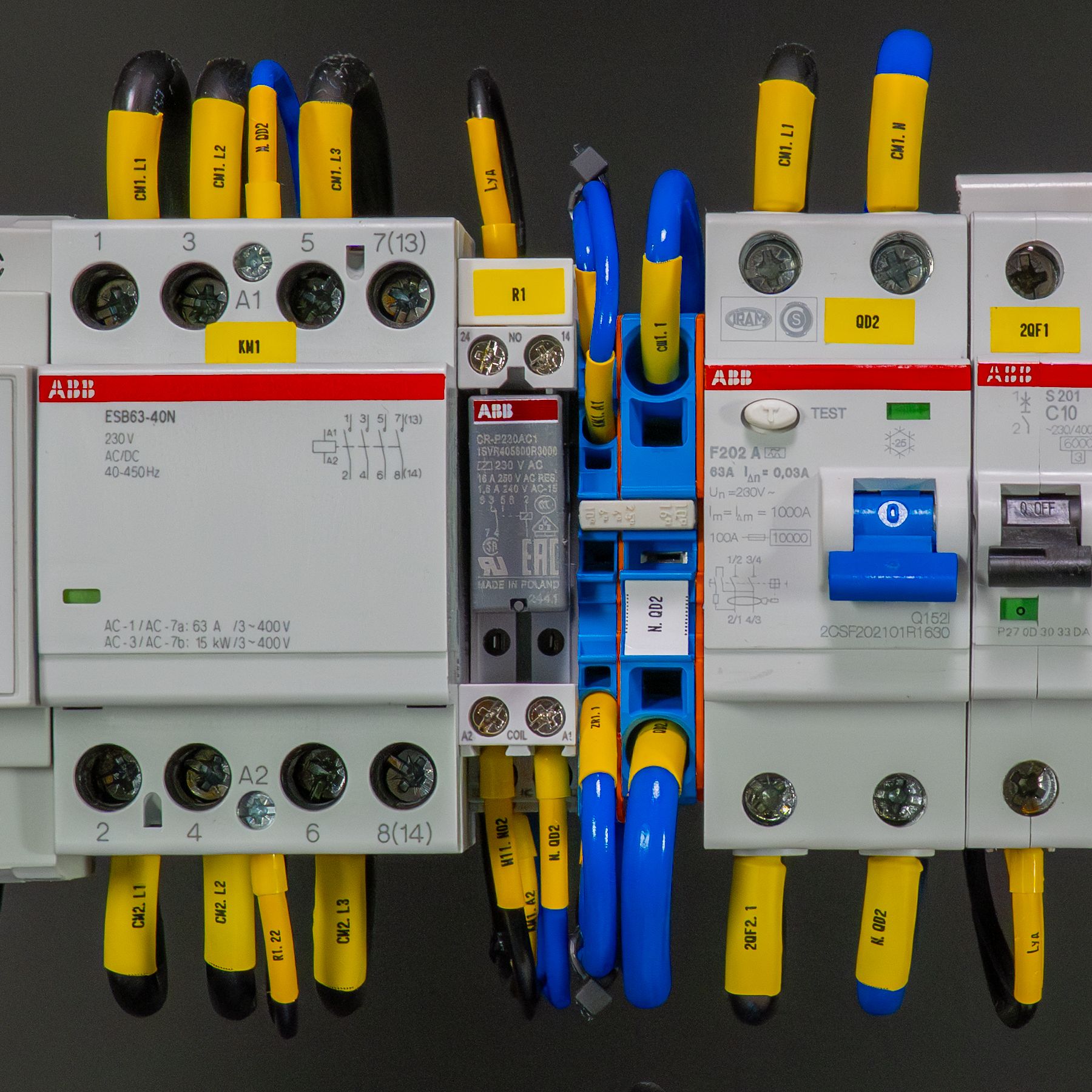

14. Контактор ABB ESB63-40N (1 шт.) - 12 980 руб.

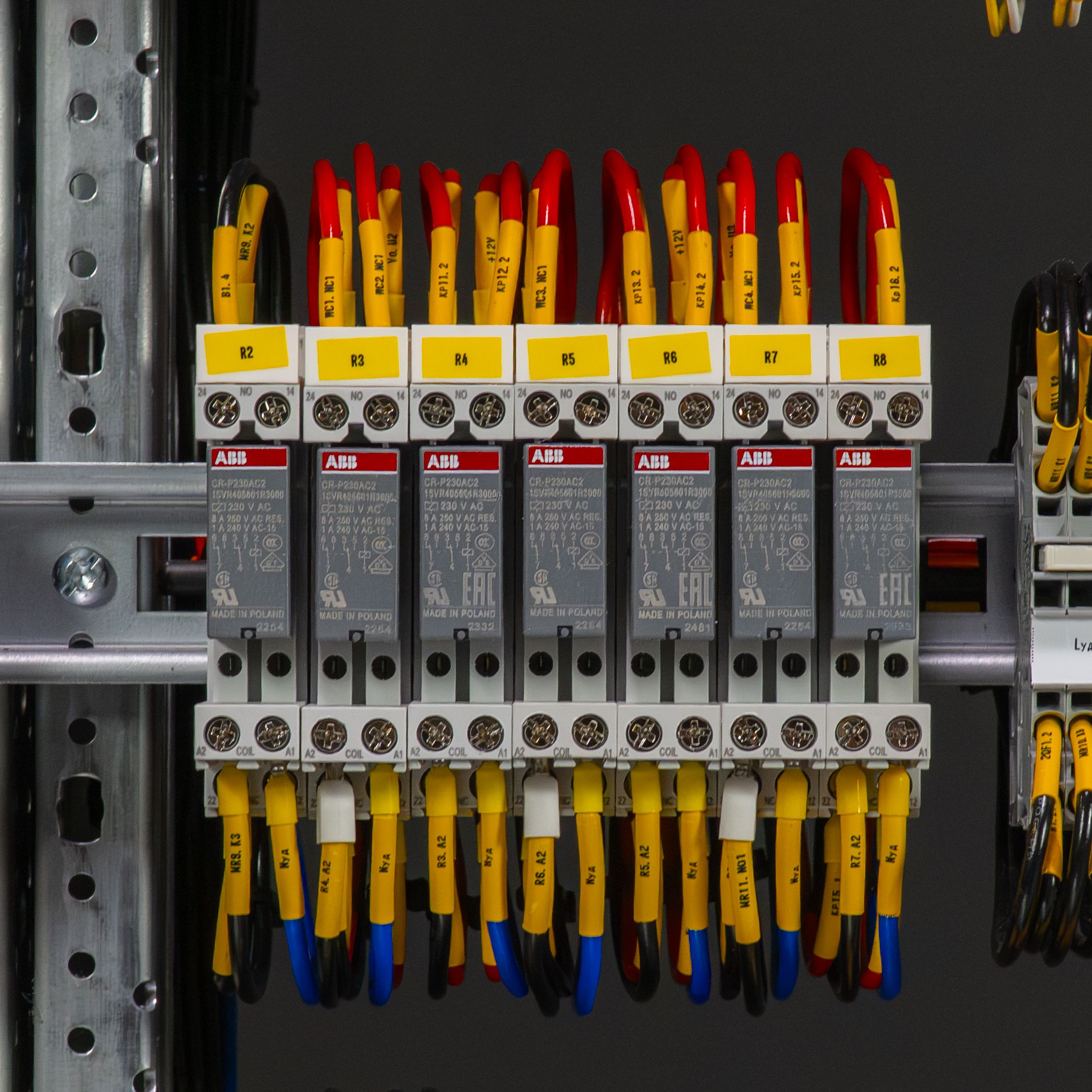

15. Реле ABB CR-P230AC1 (1 шт.) - 1 200 руб.
16. Цоколь для реле ABB CR-PSS (1 шт.) - 980 руб.
17. УЗО ABB F202 A-63A/0.03A (1 шт.) - 9 200 руб.

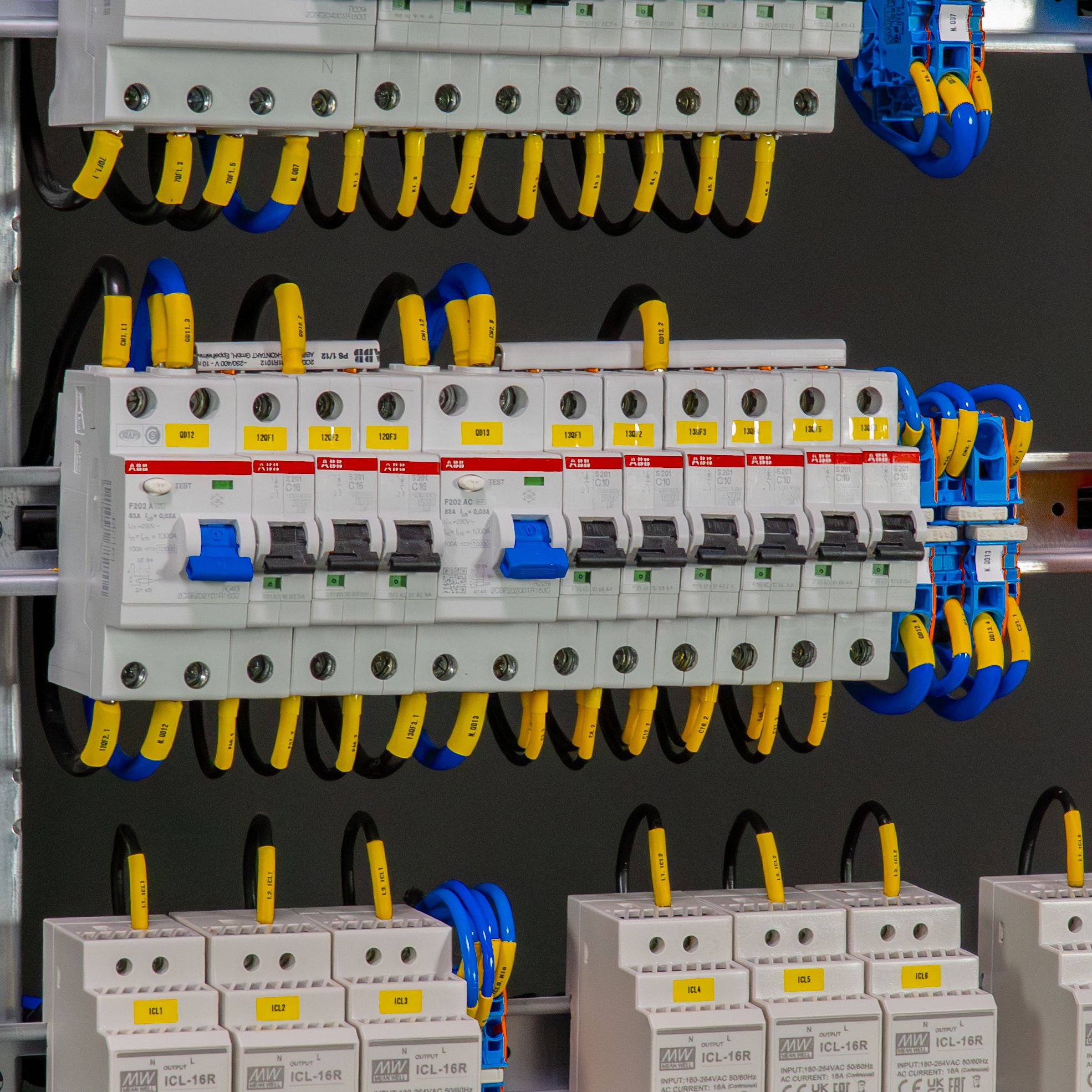

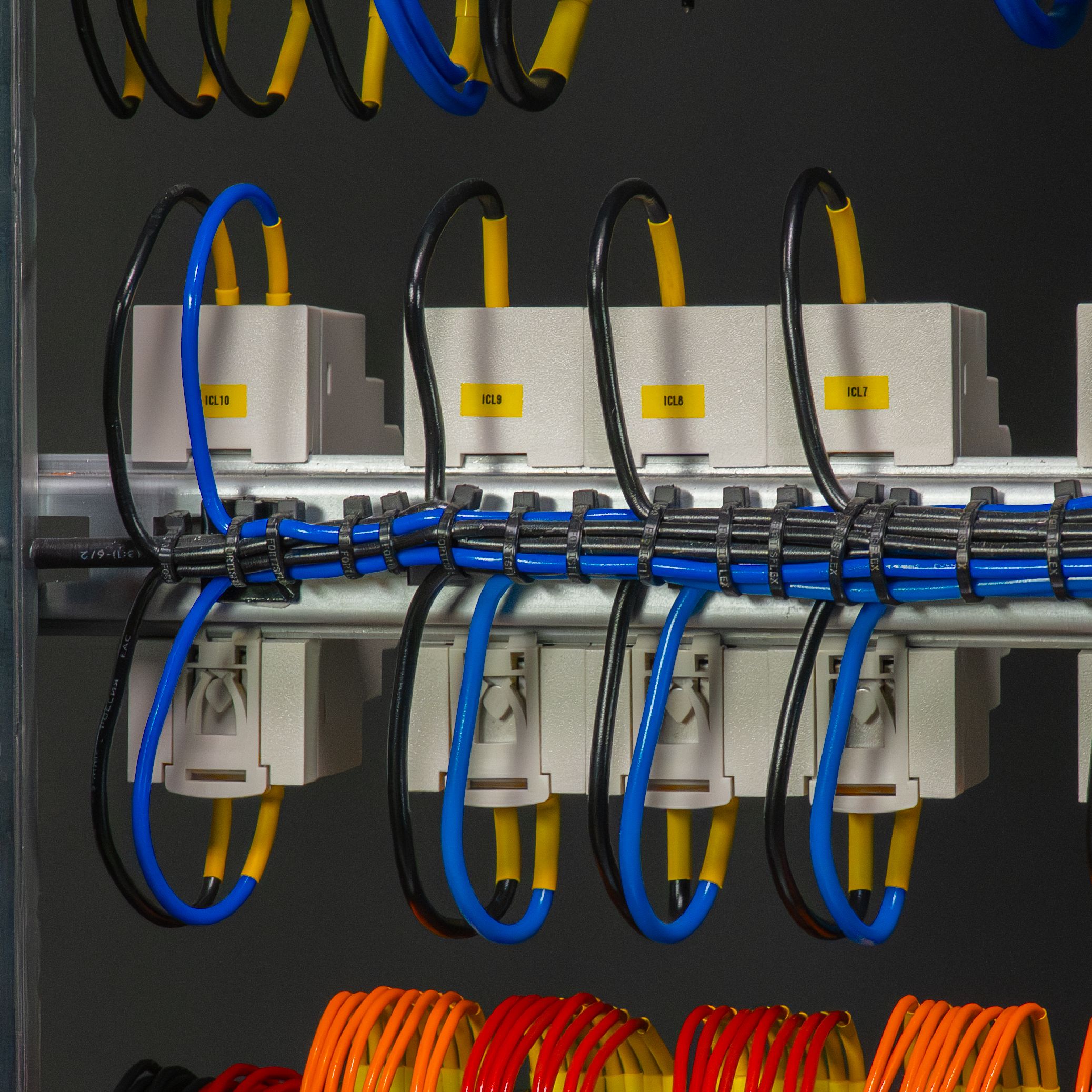

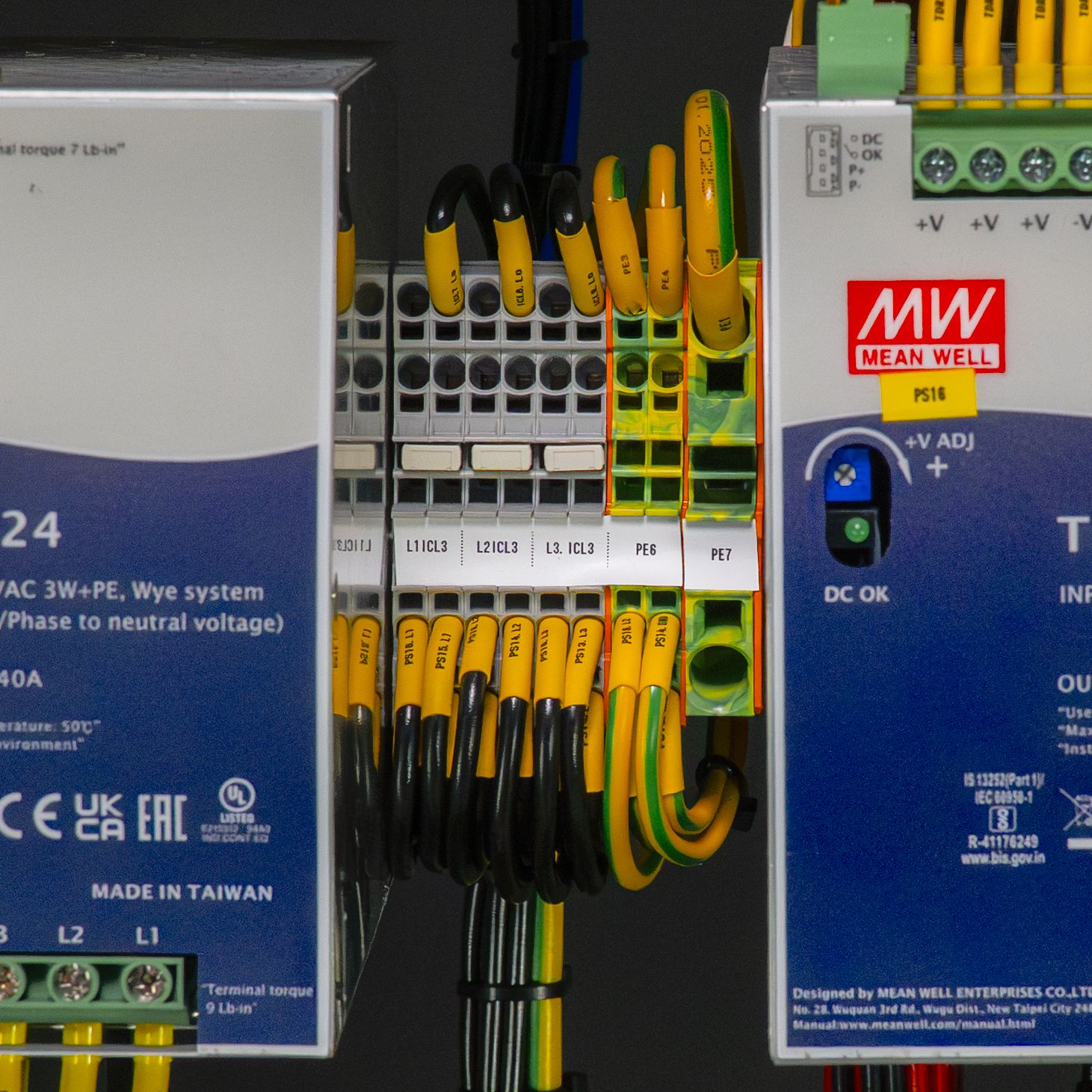

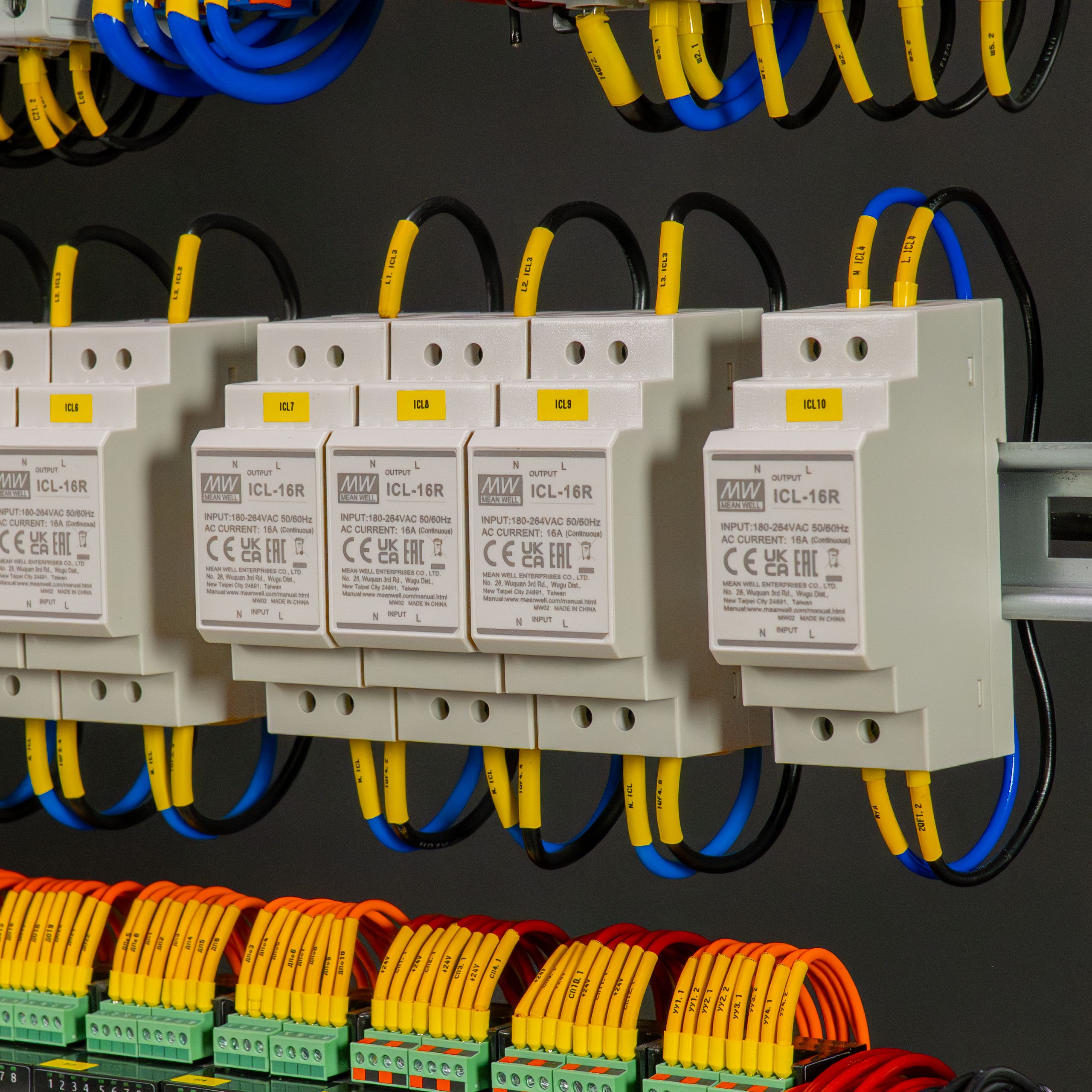

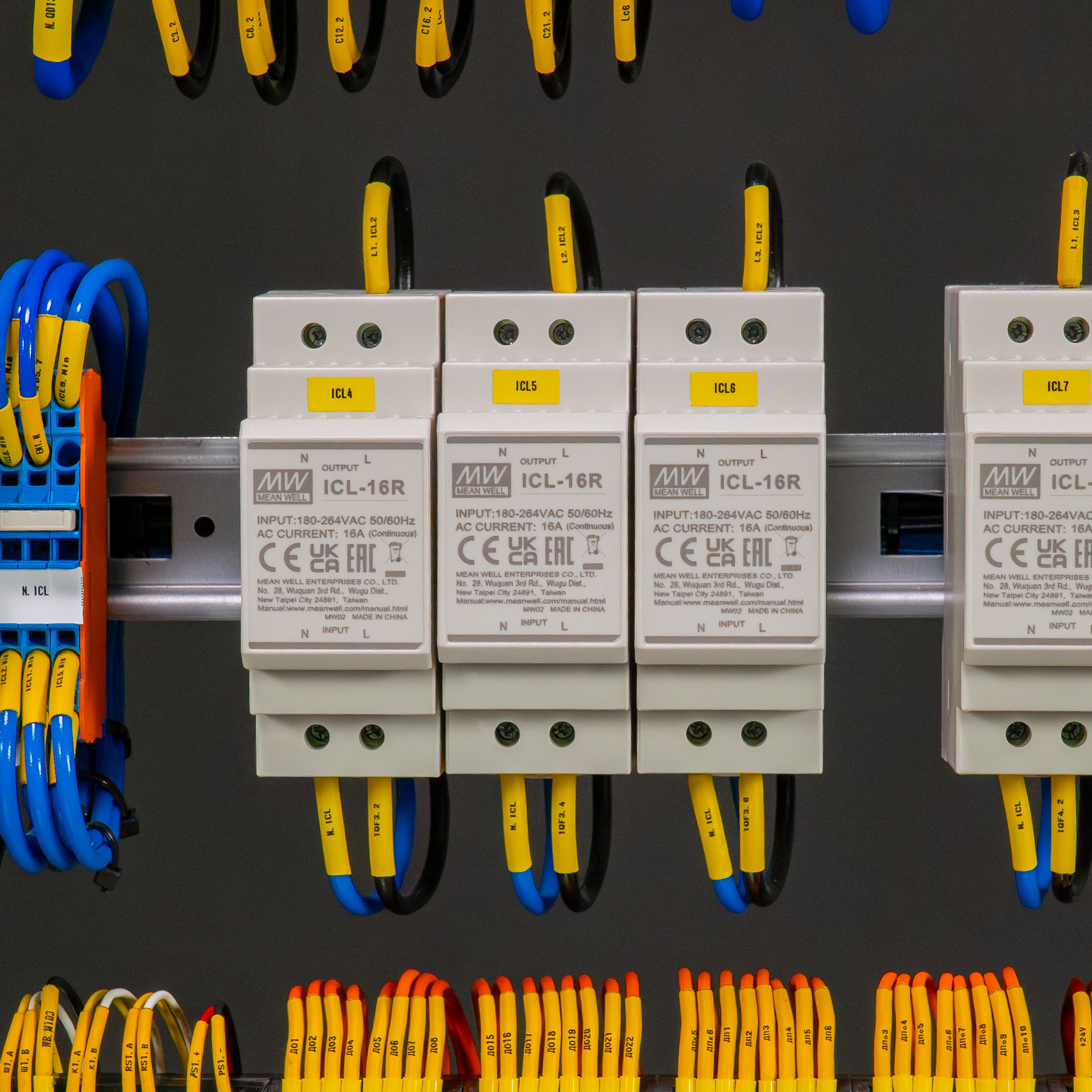

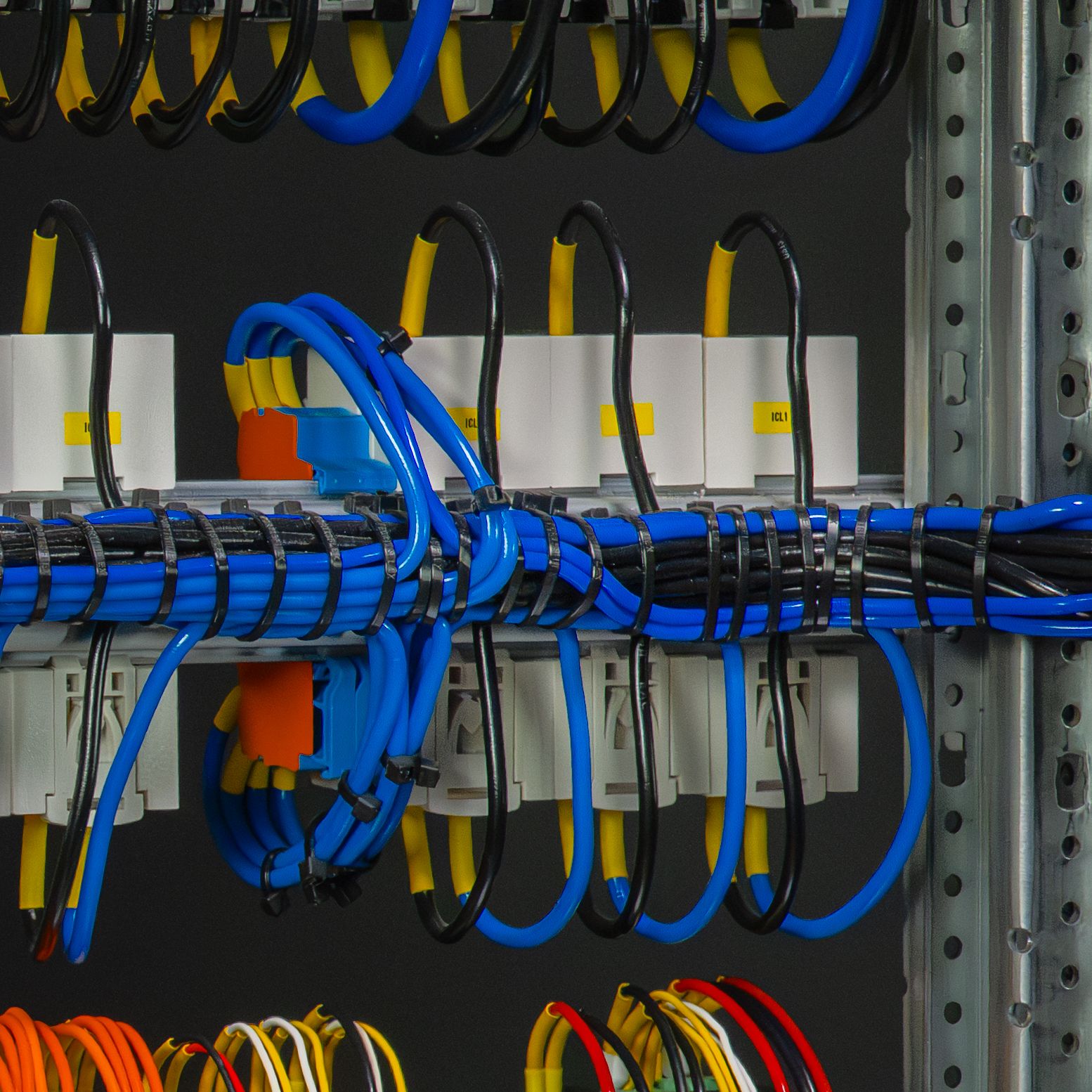

18. Ограничитель пусковых токов M&W ICL-16R (10 шт.) - 23 400 руб.

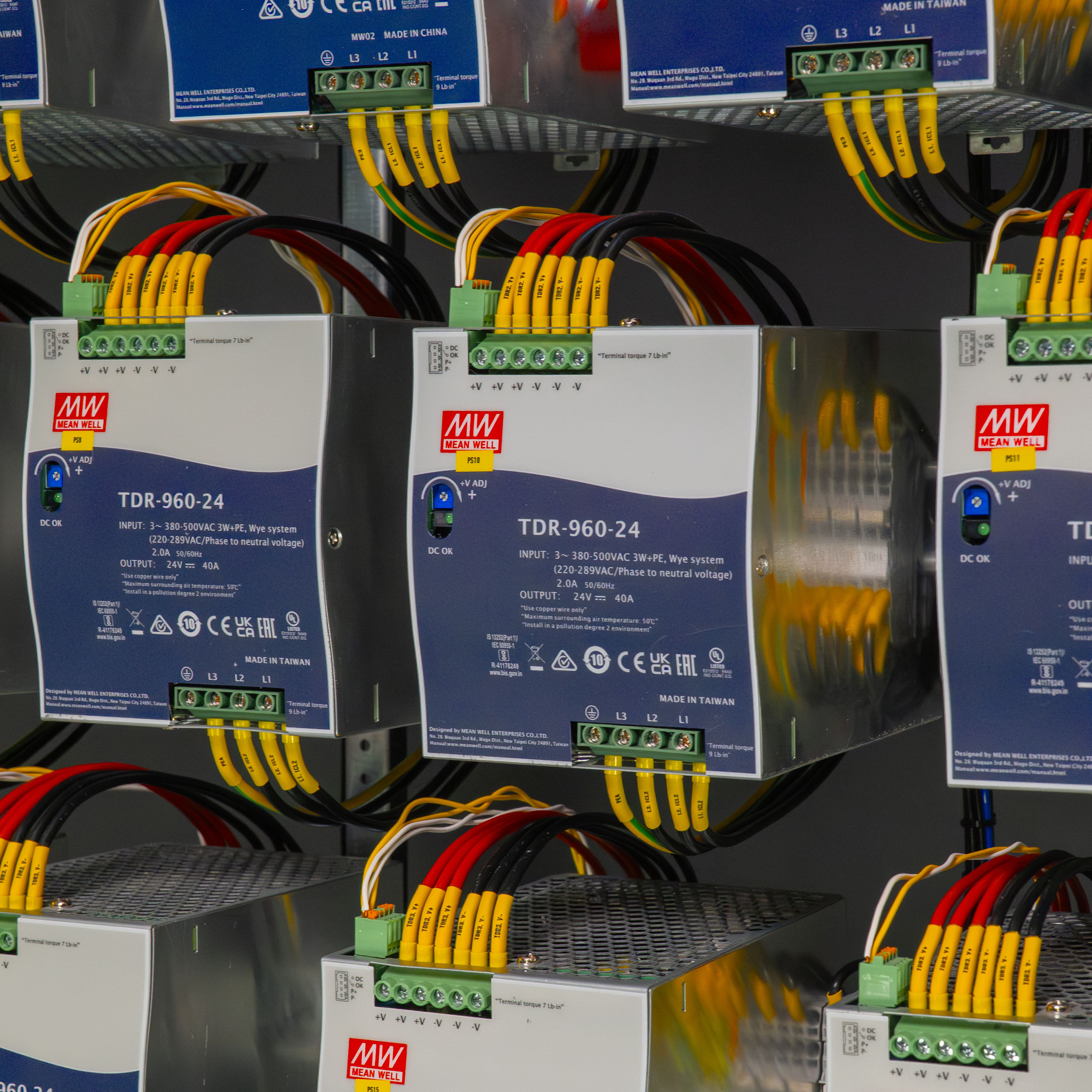

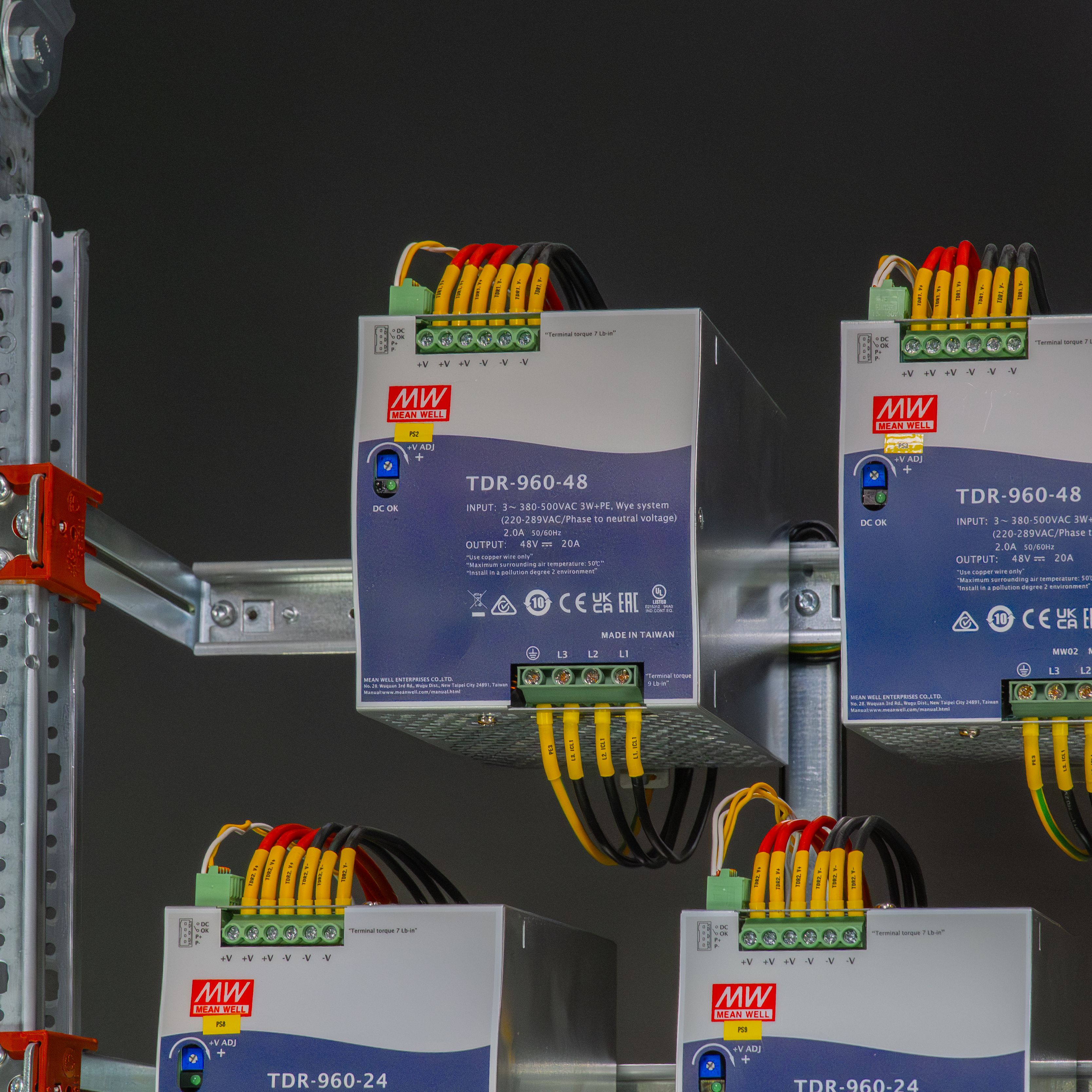

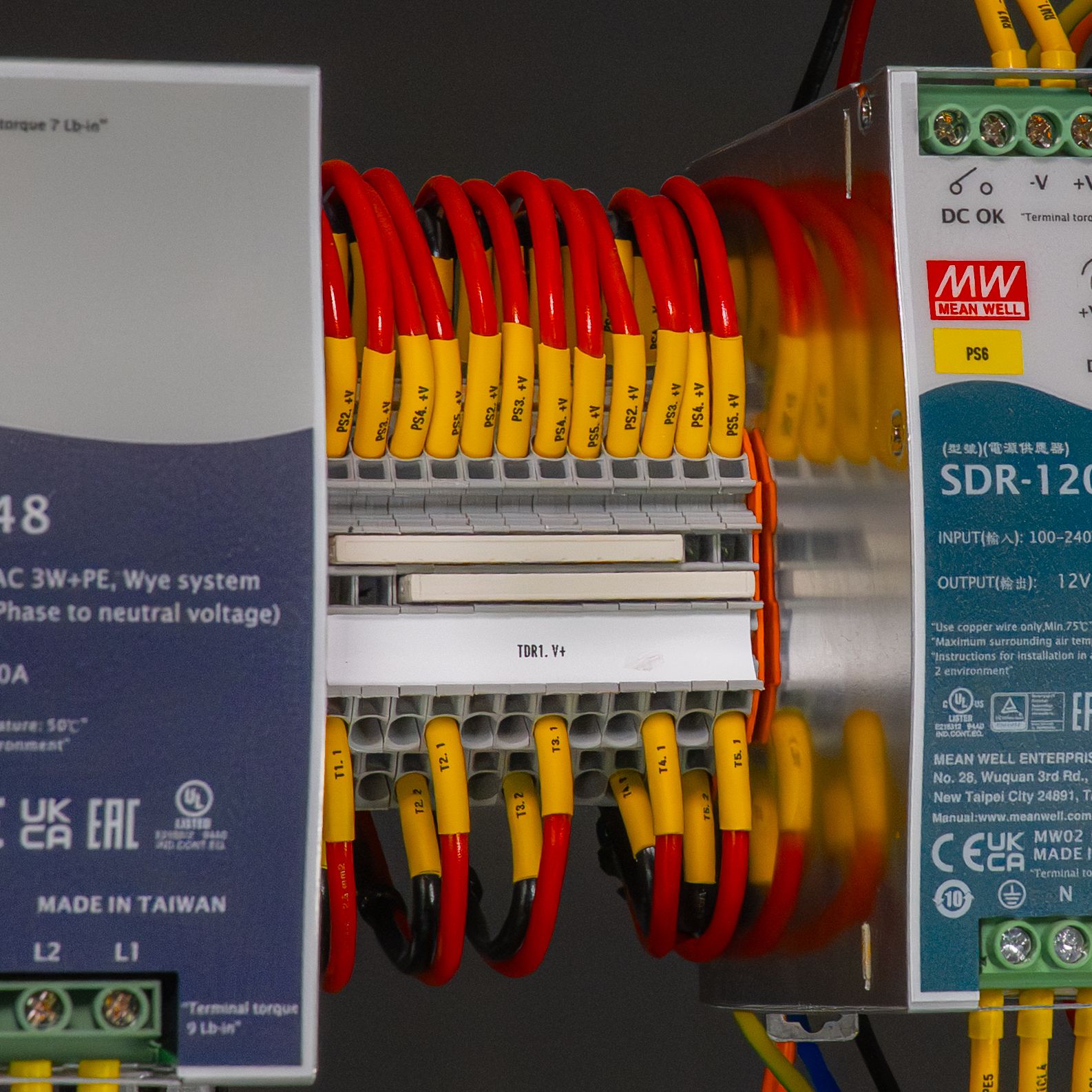

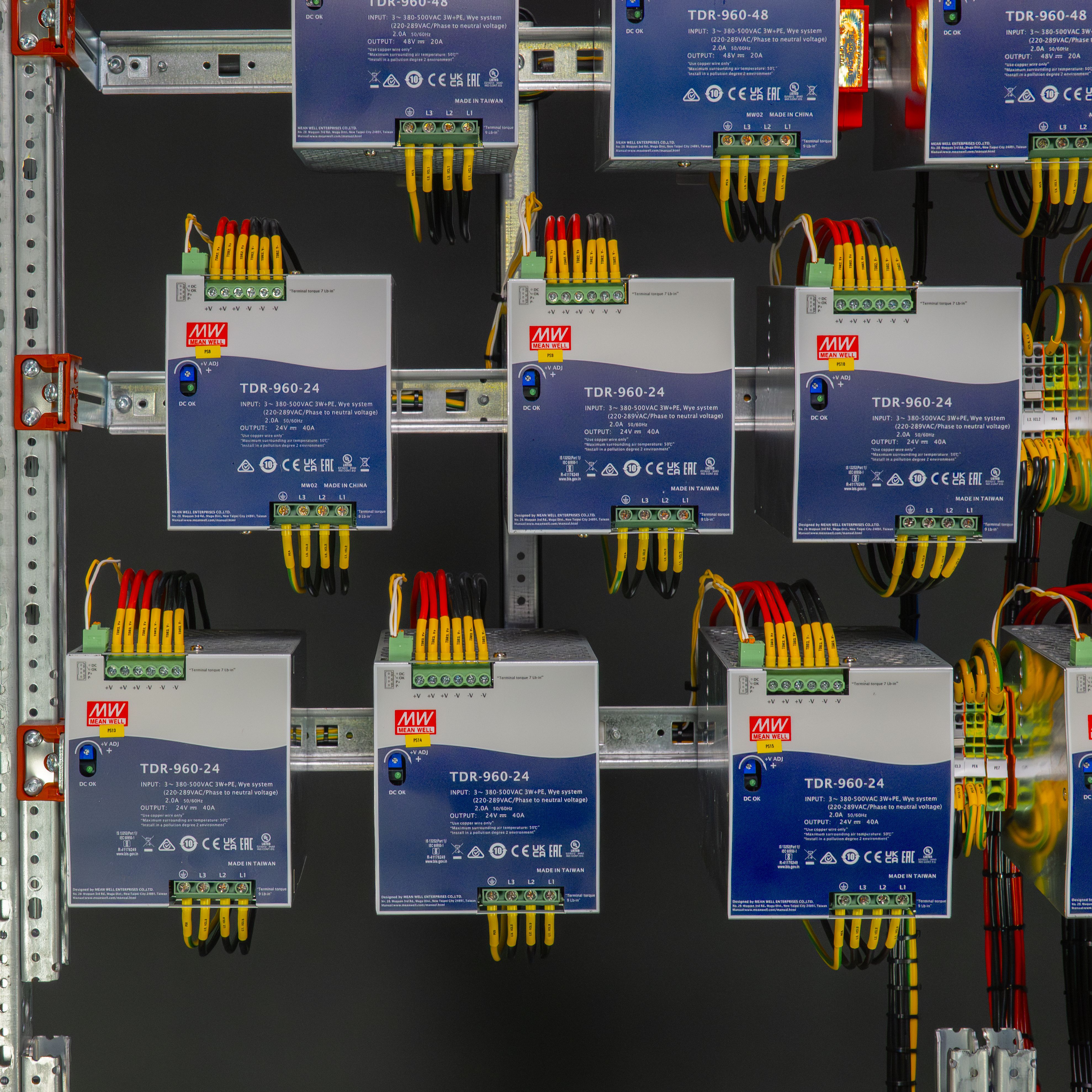

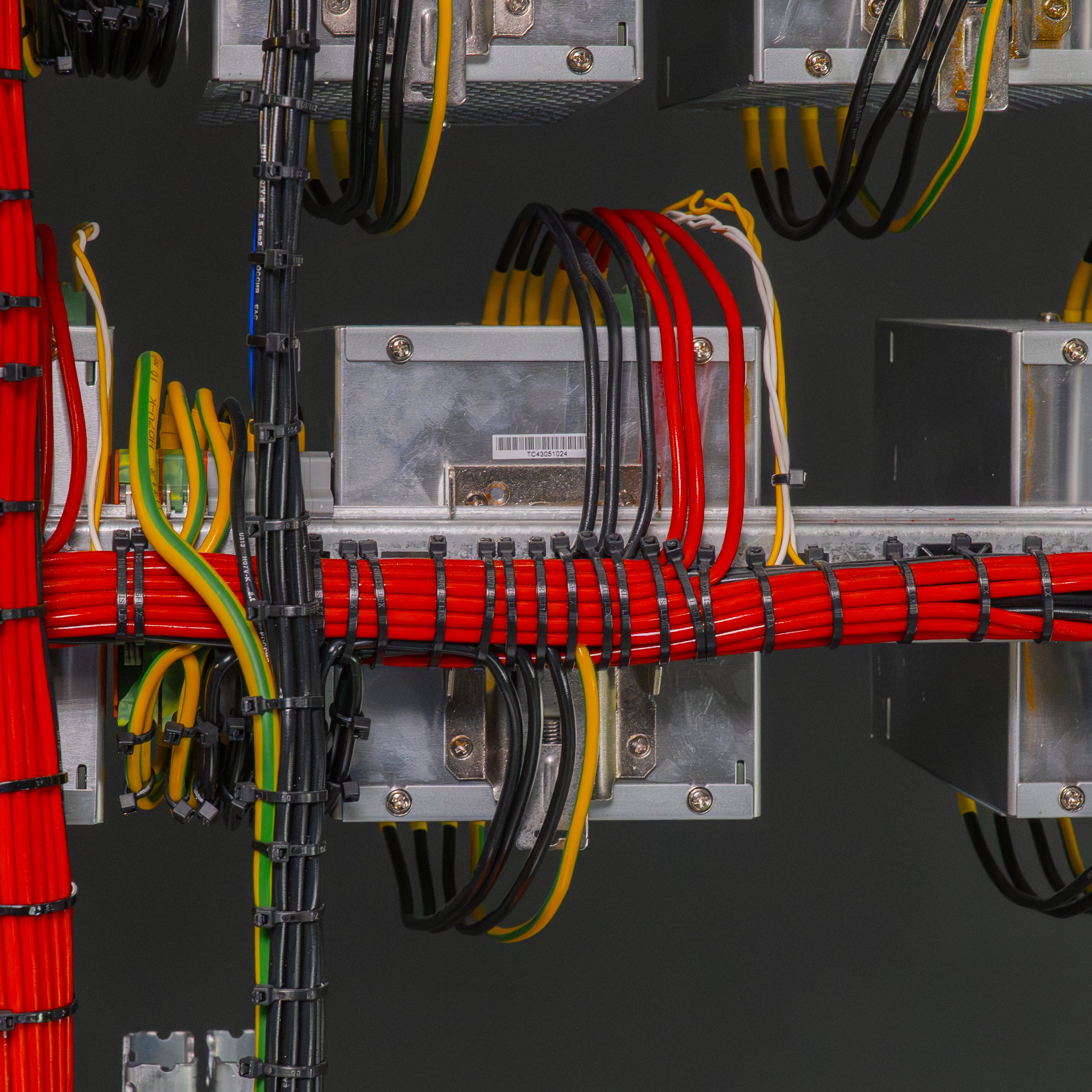

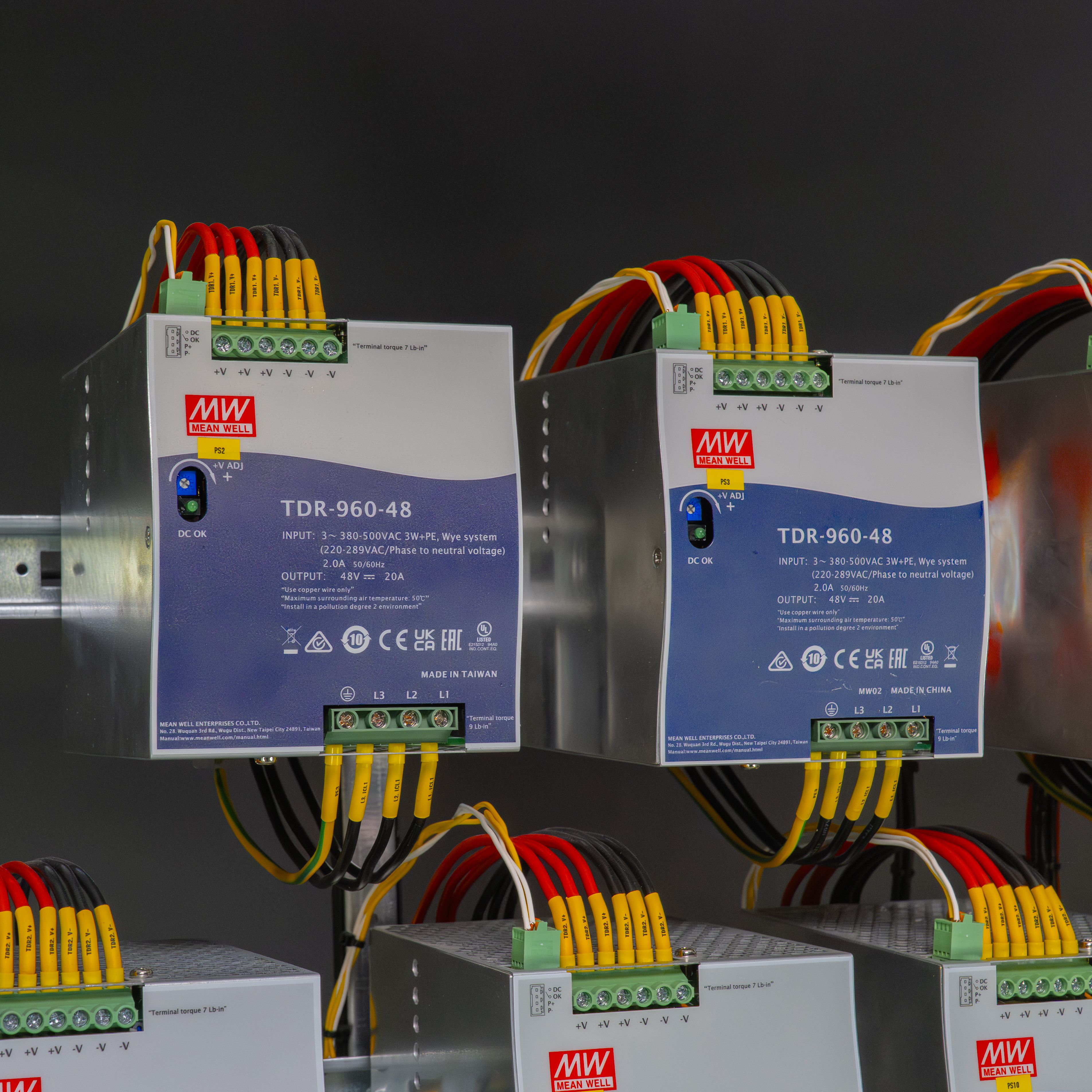

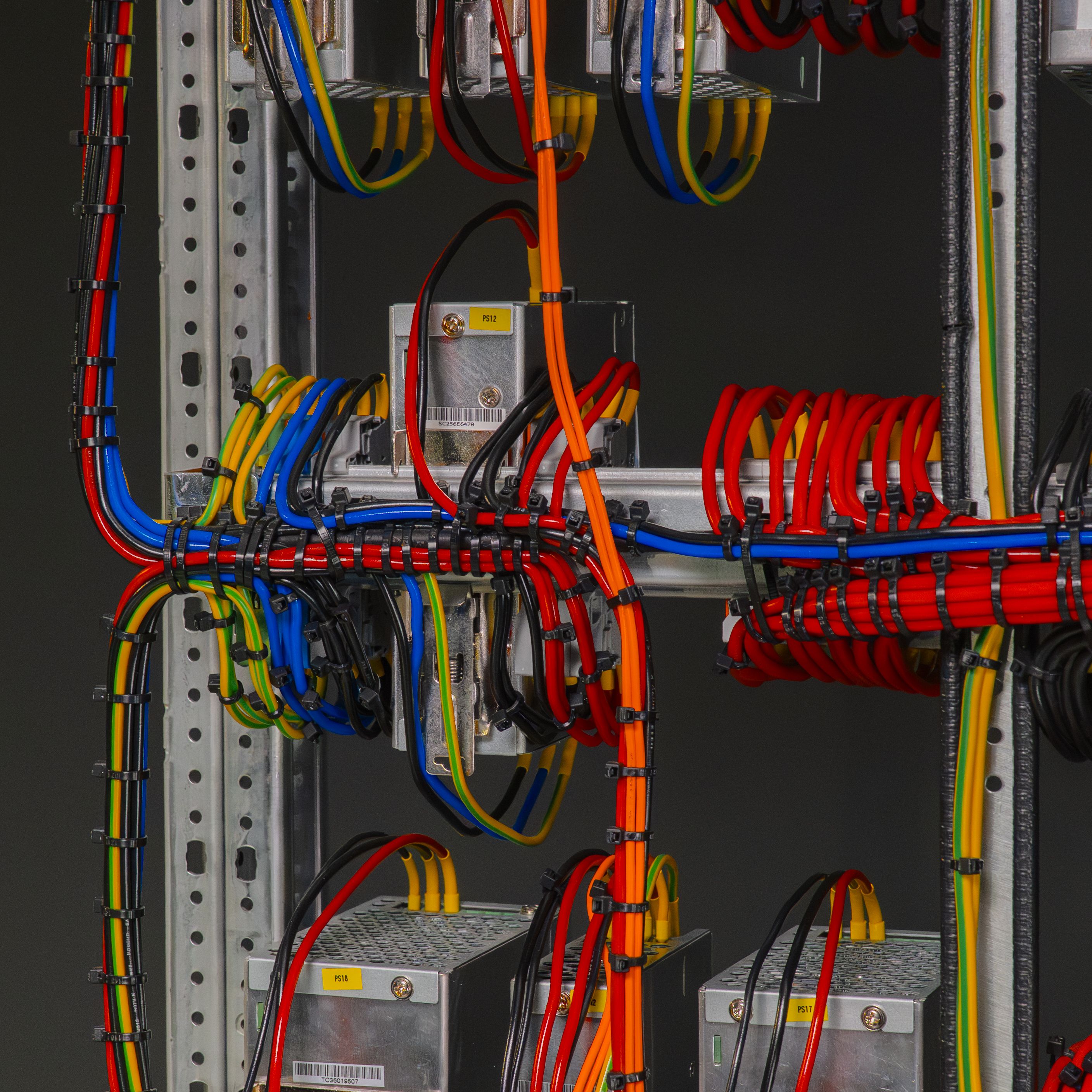

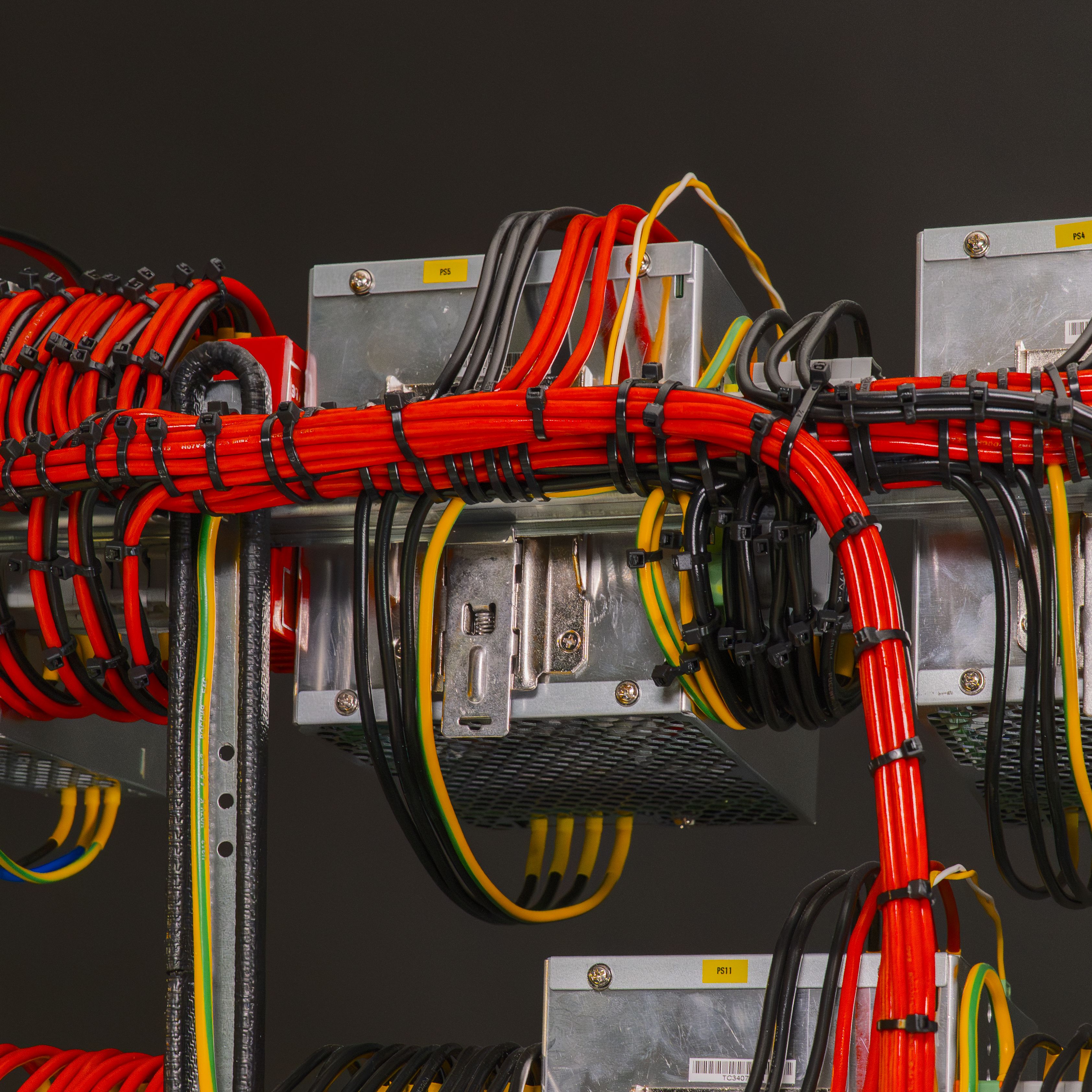

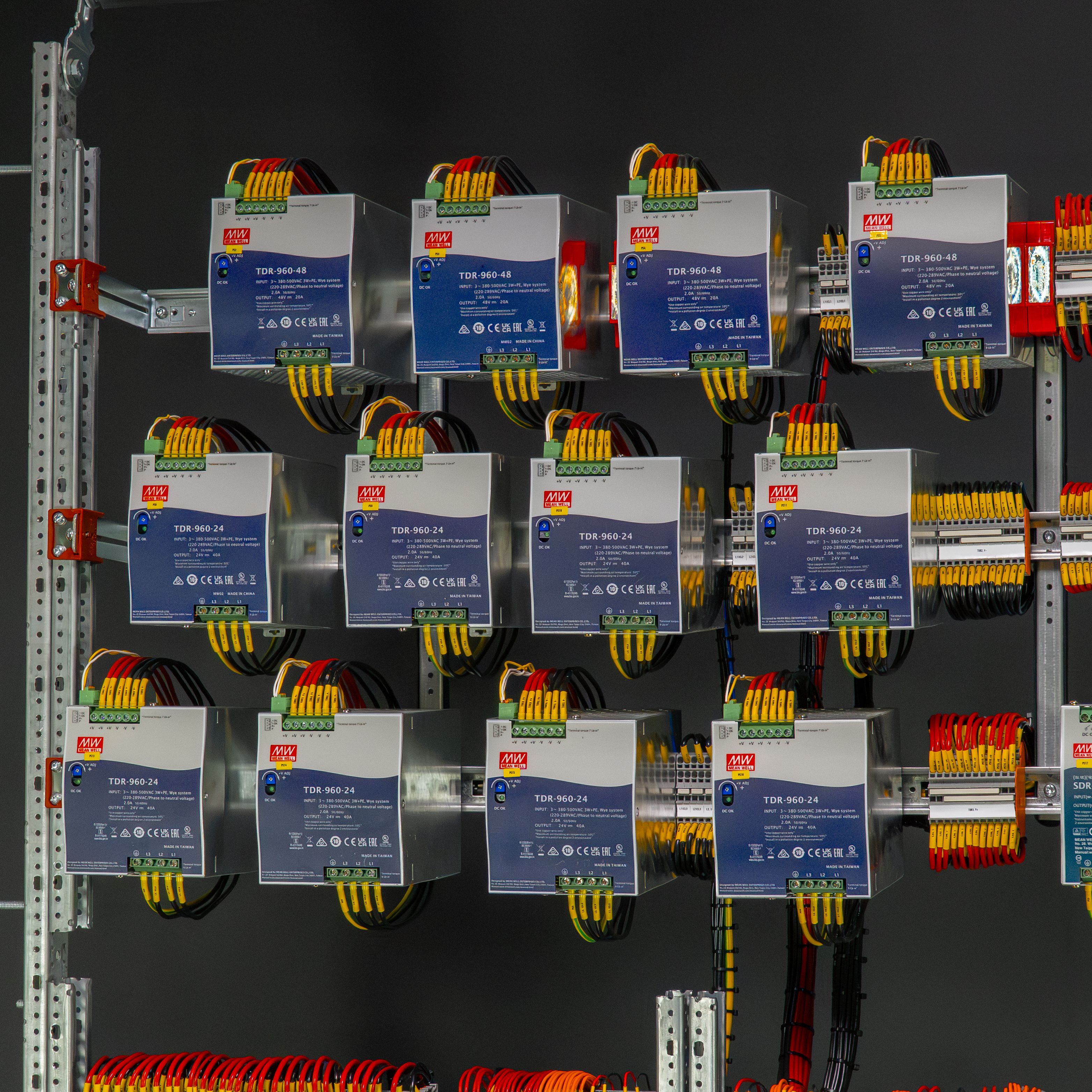

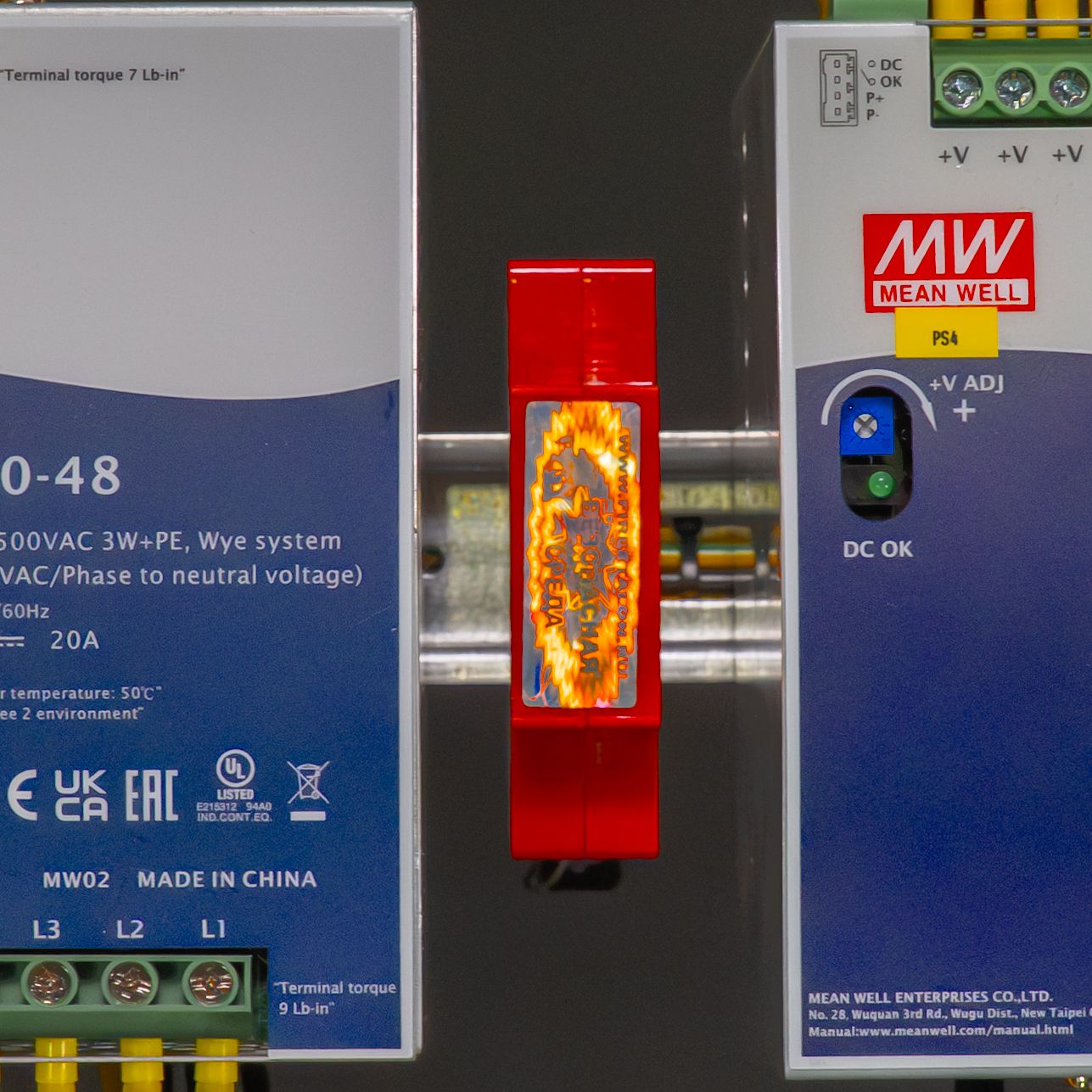

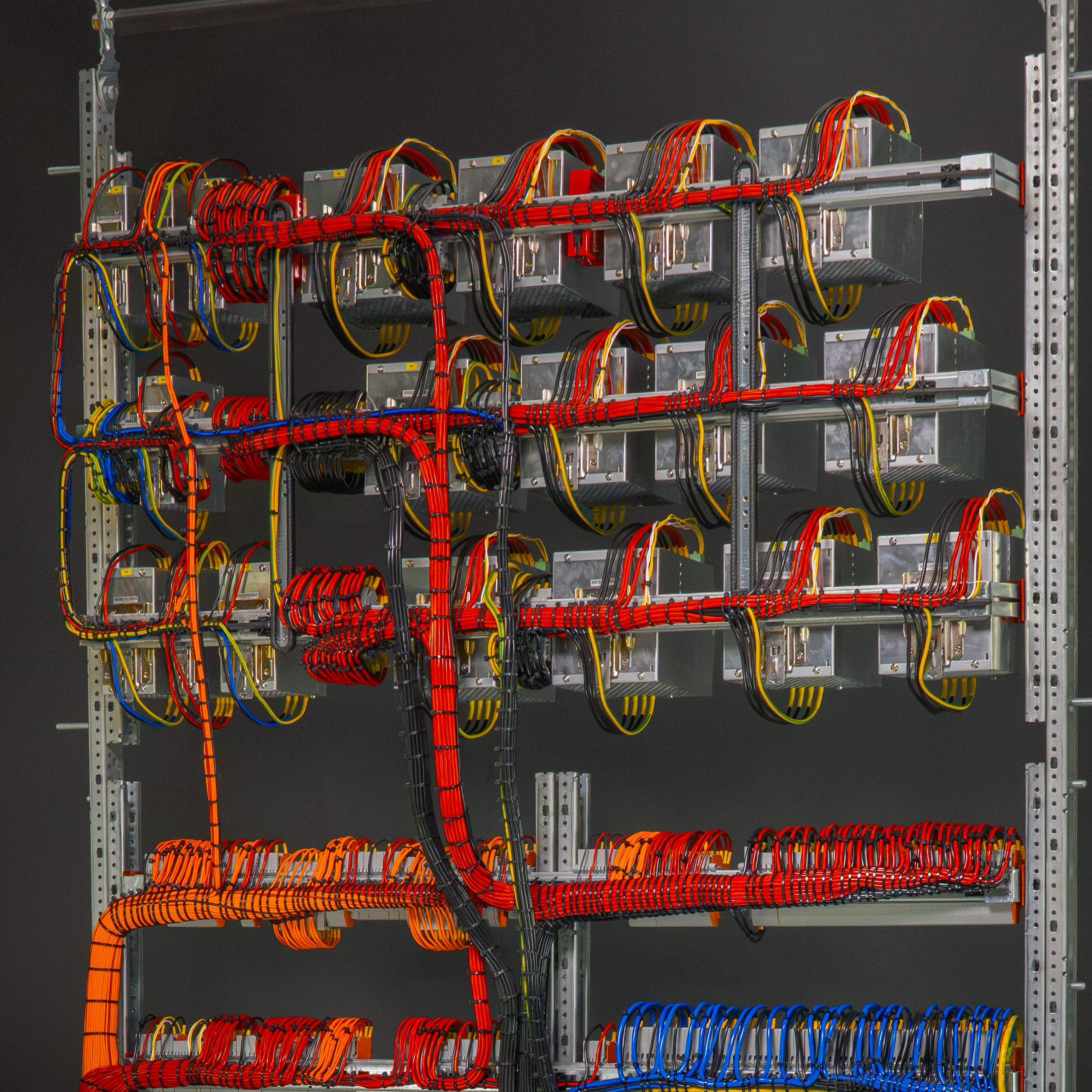

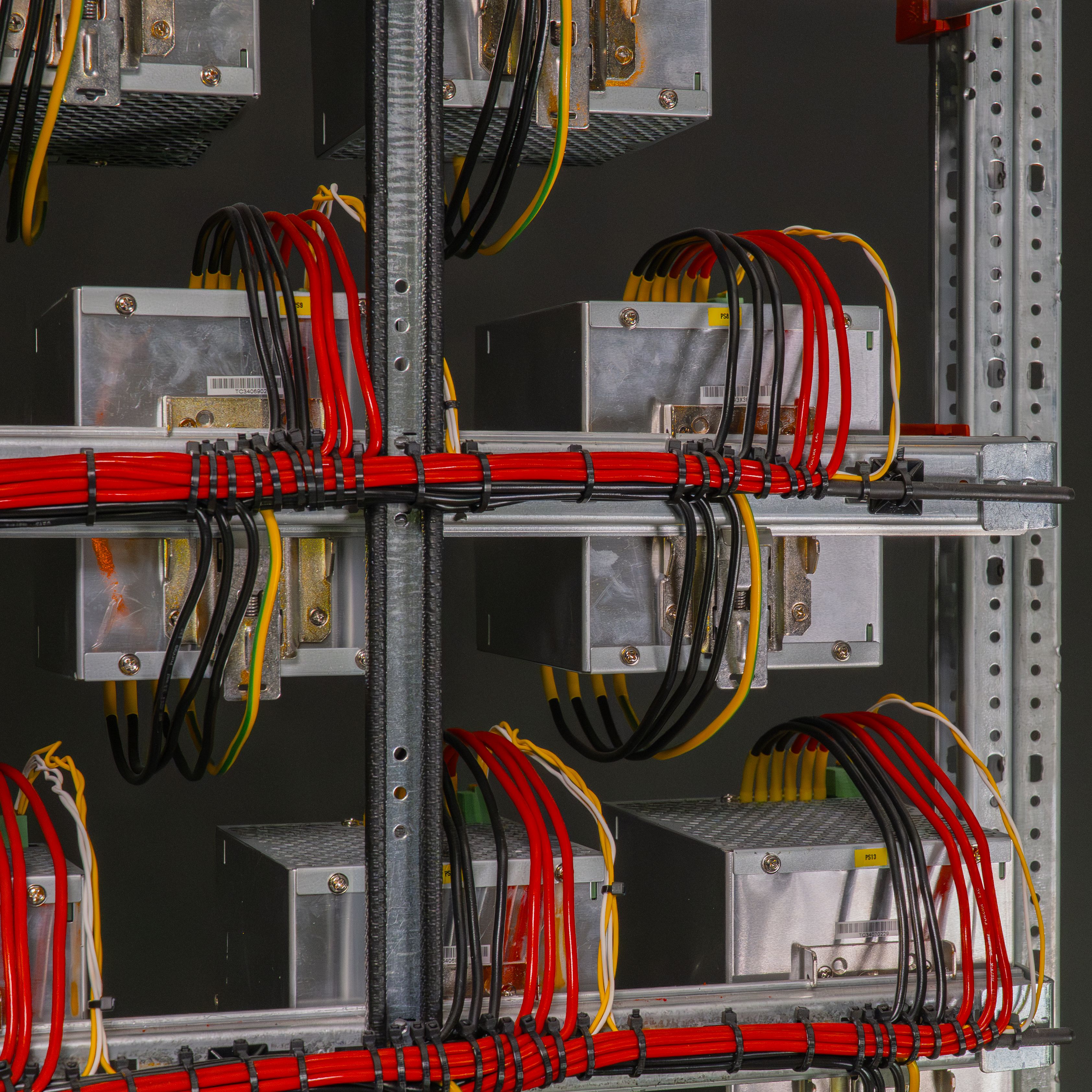

19. Блок питания Mean Well TDR-960-48 (4 шт.) - 72 000 руб.

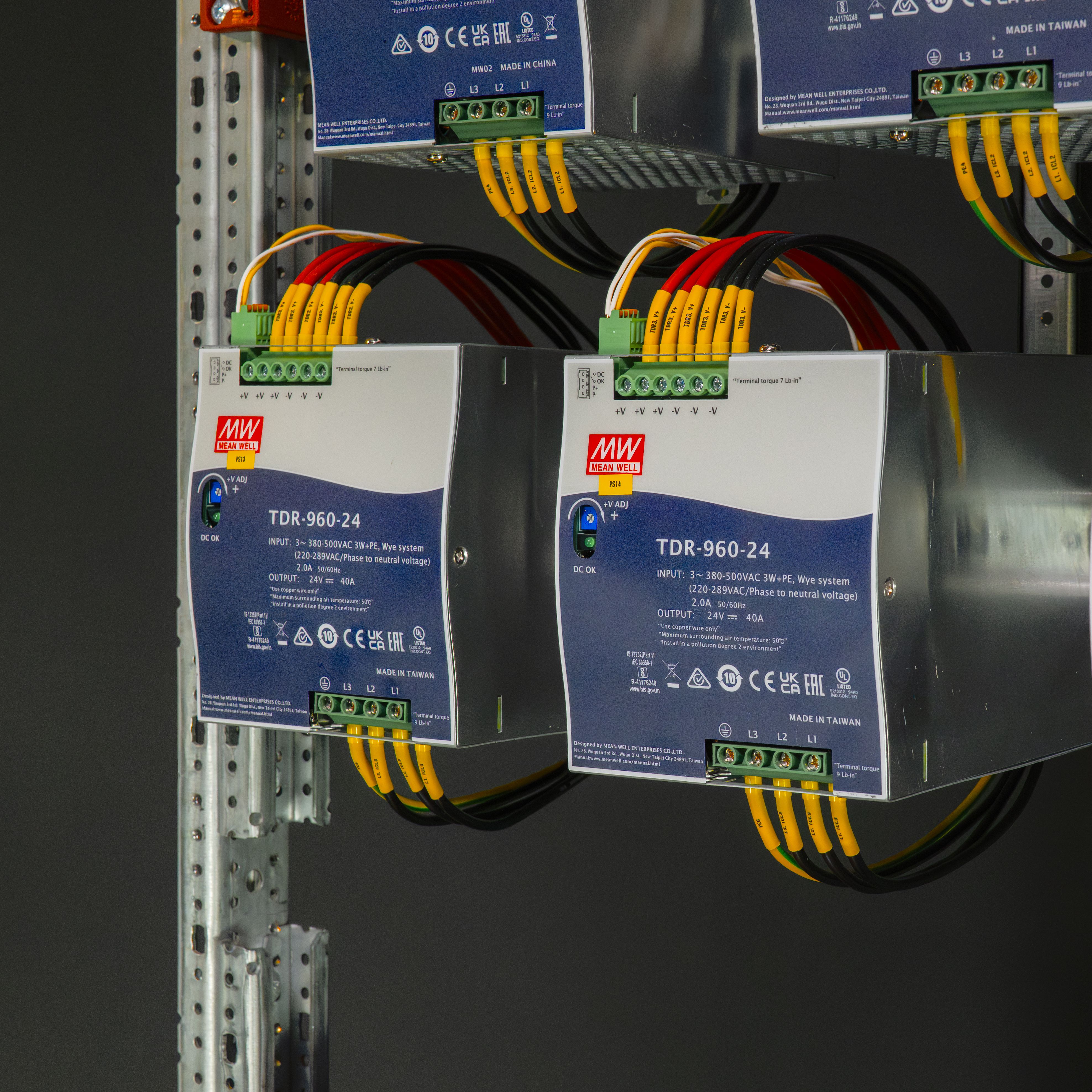

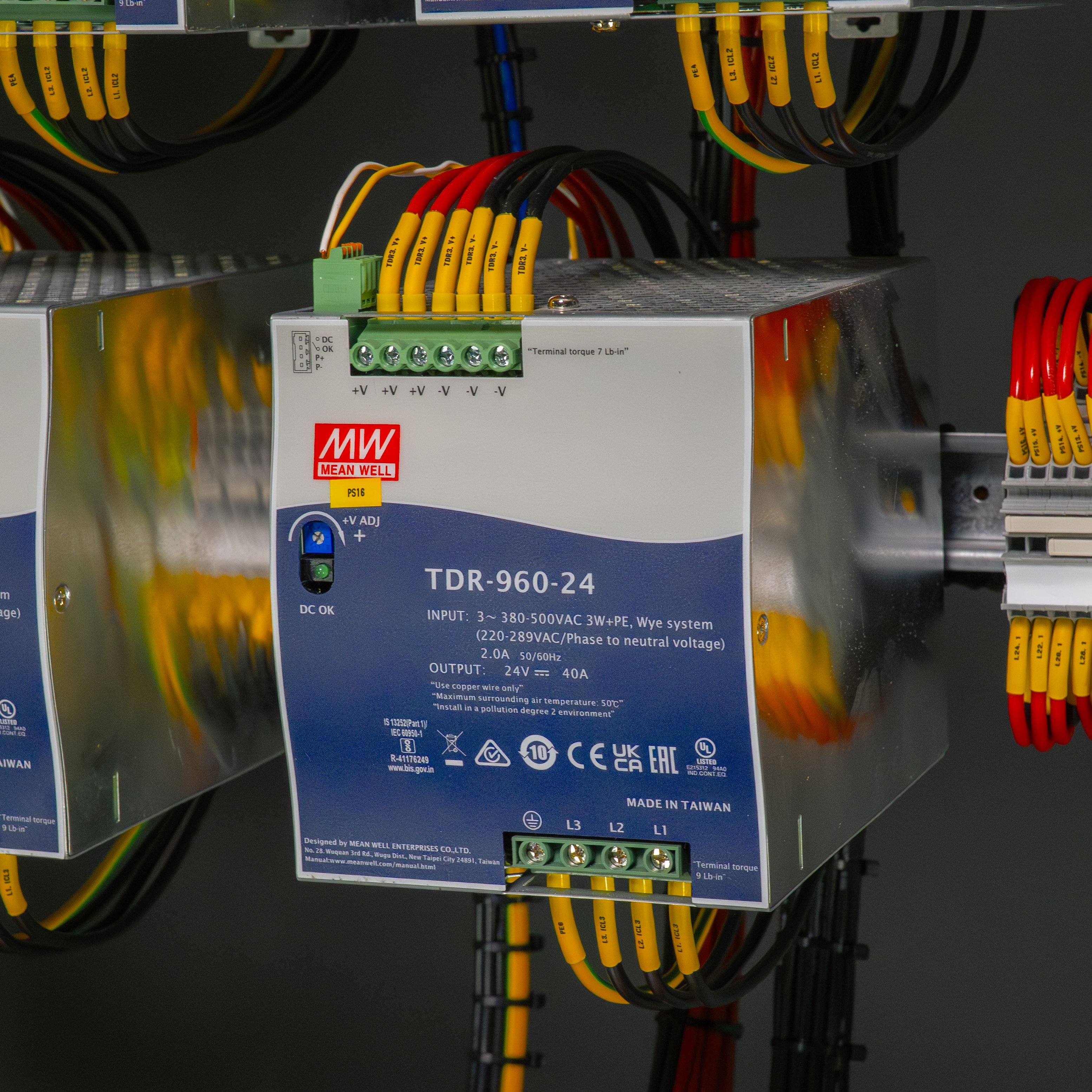

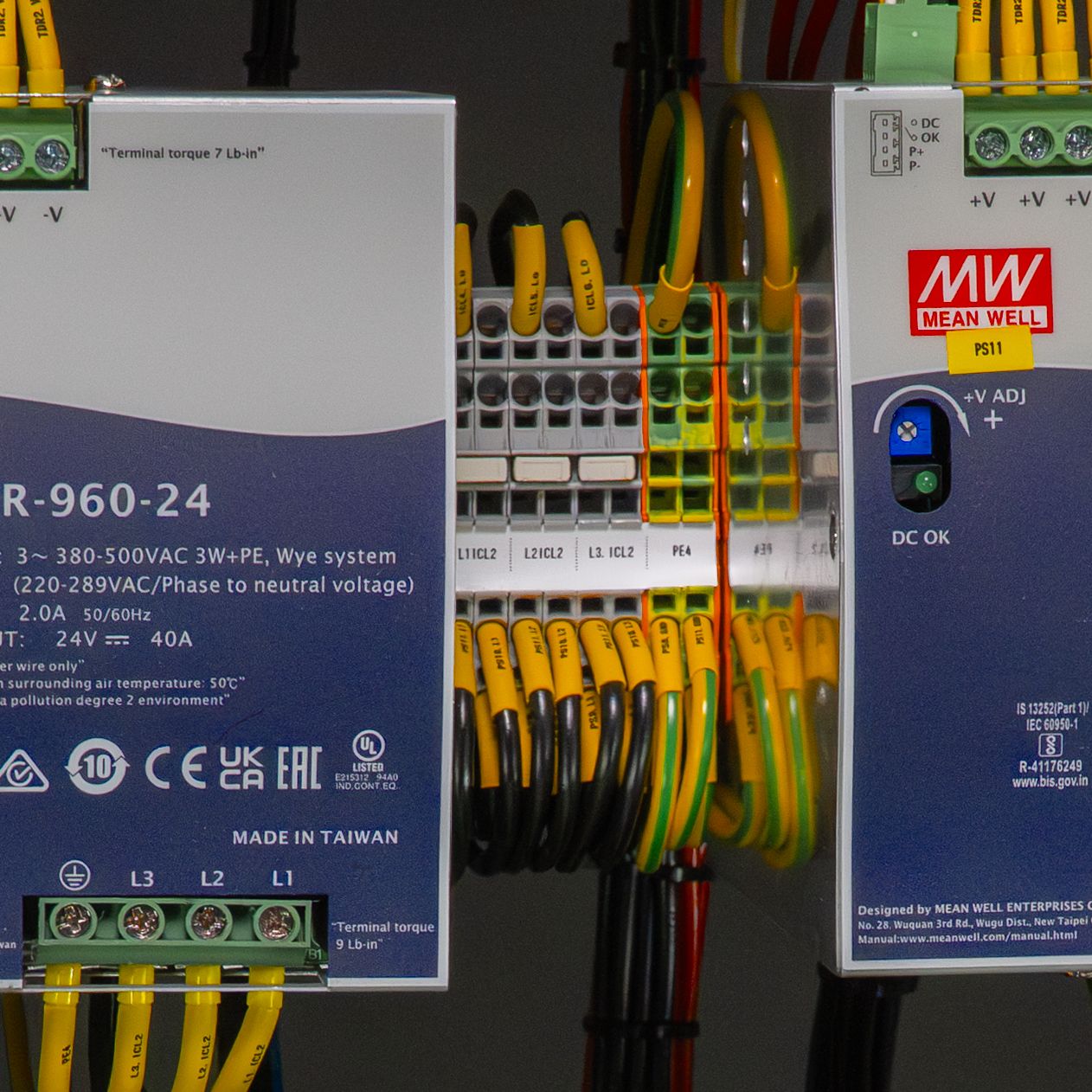

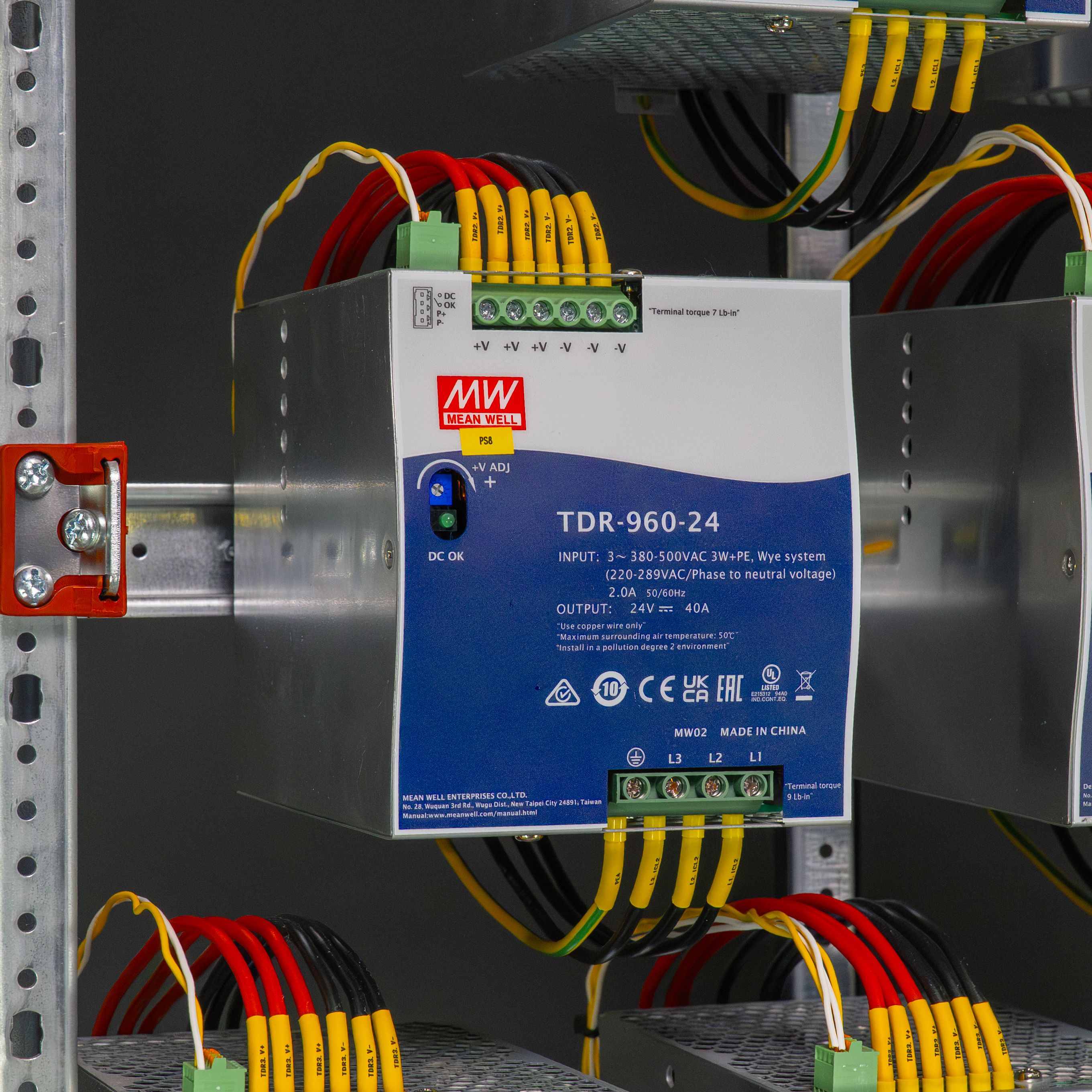

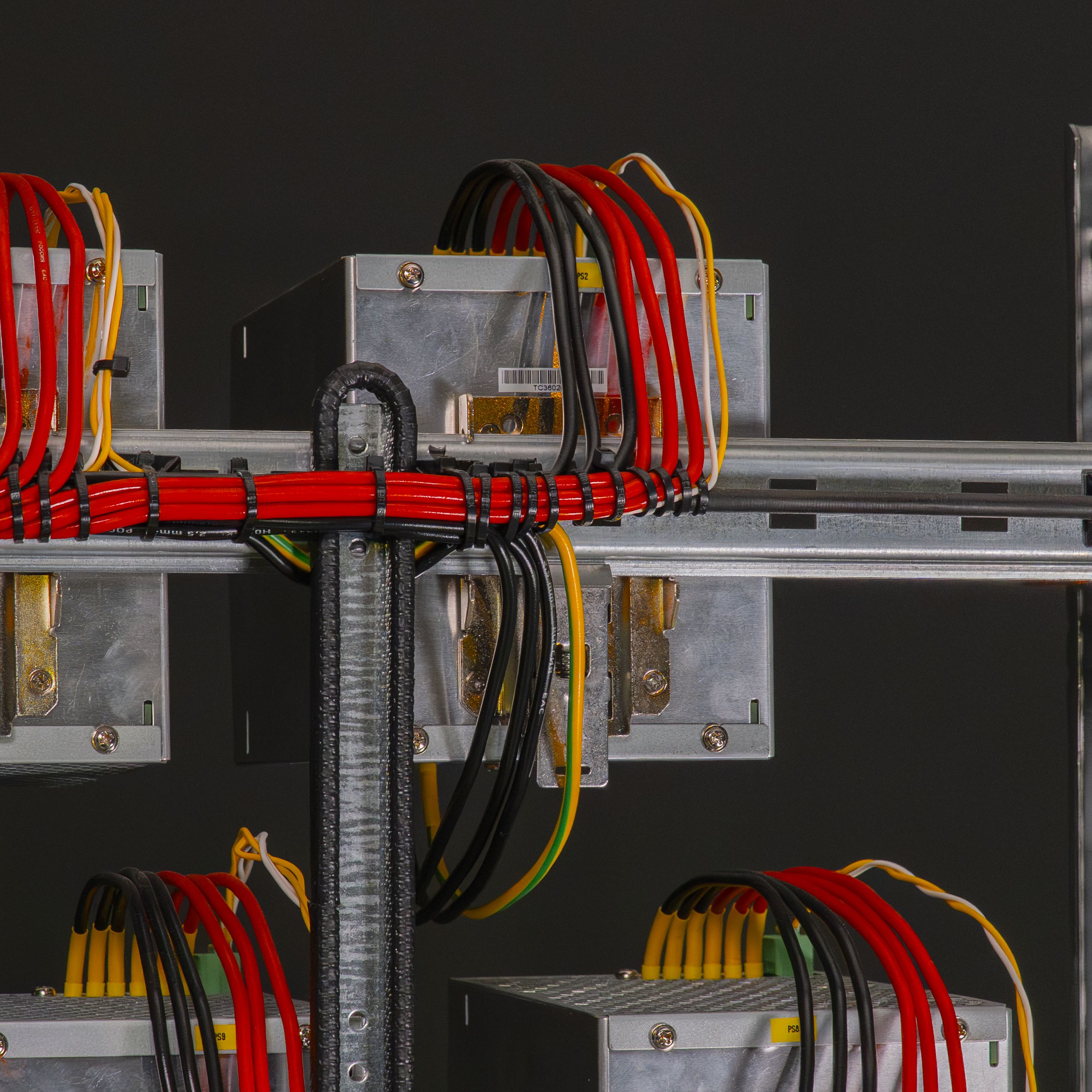

20. Блок питания Mean Well TDR-960-24 (8 шт.) - 140 800 руб.

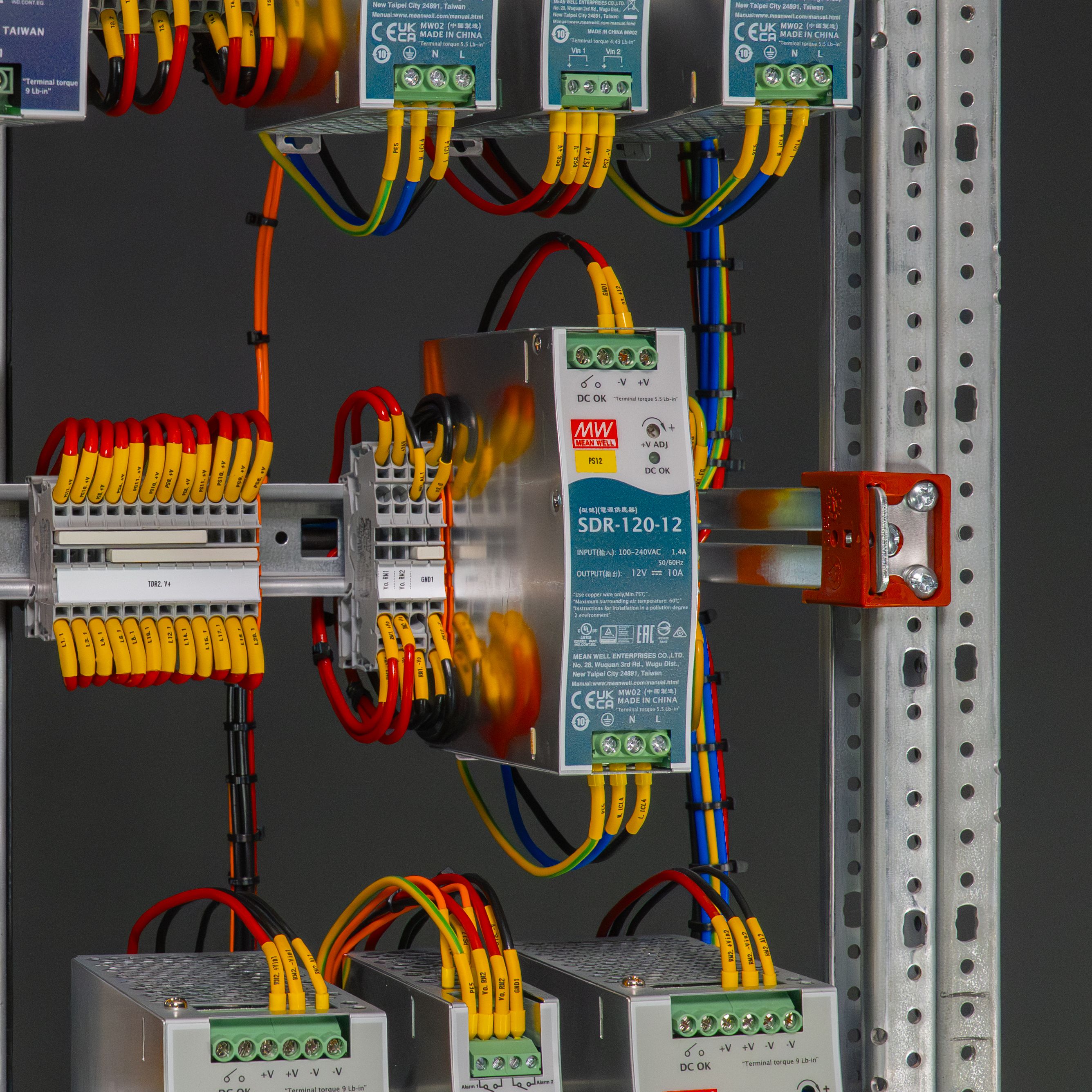

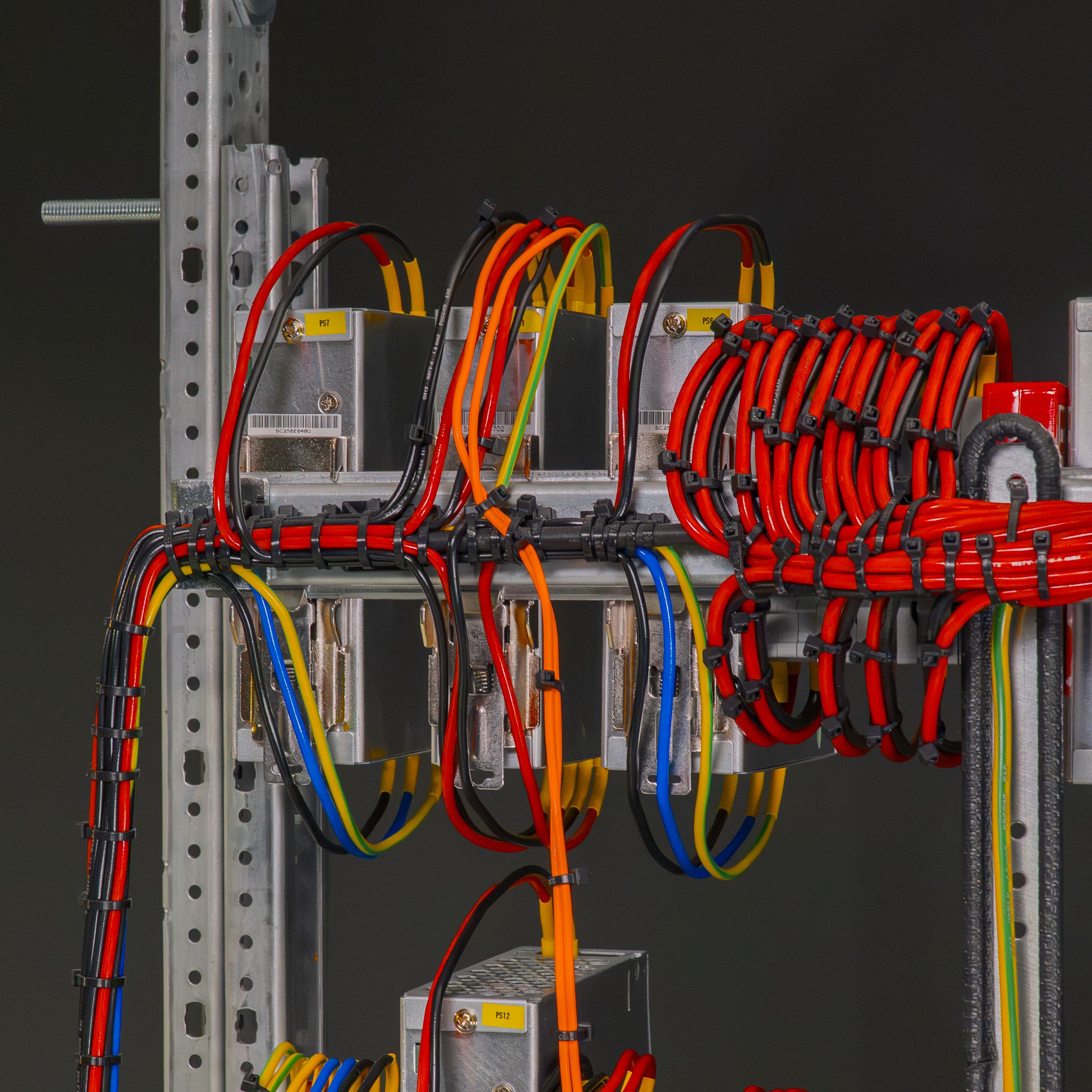

21. Блок питания Mean Well SDR-120-12 (3 шт.) - 13 800 руб.

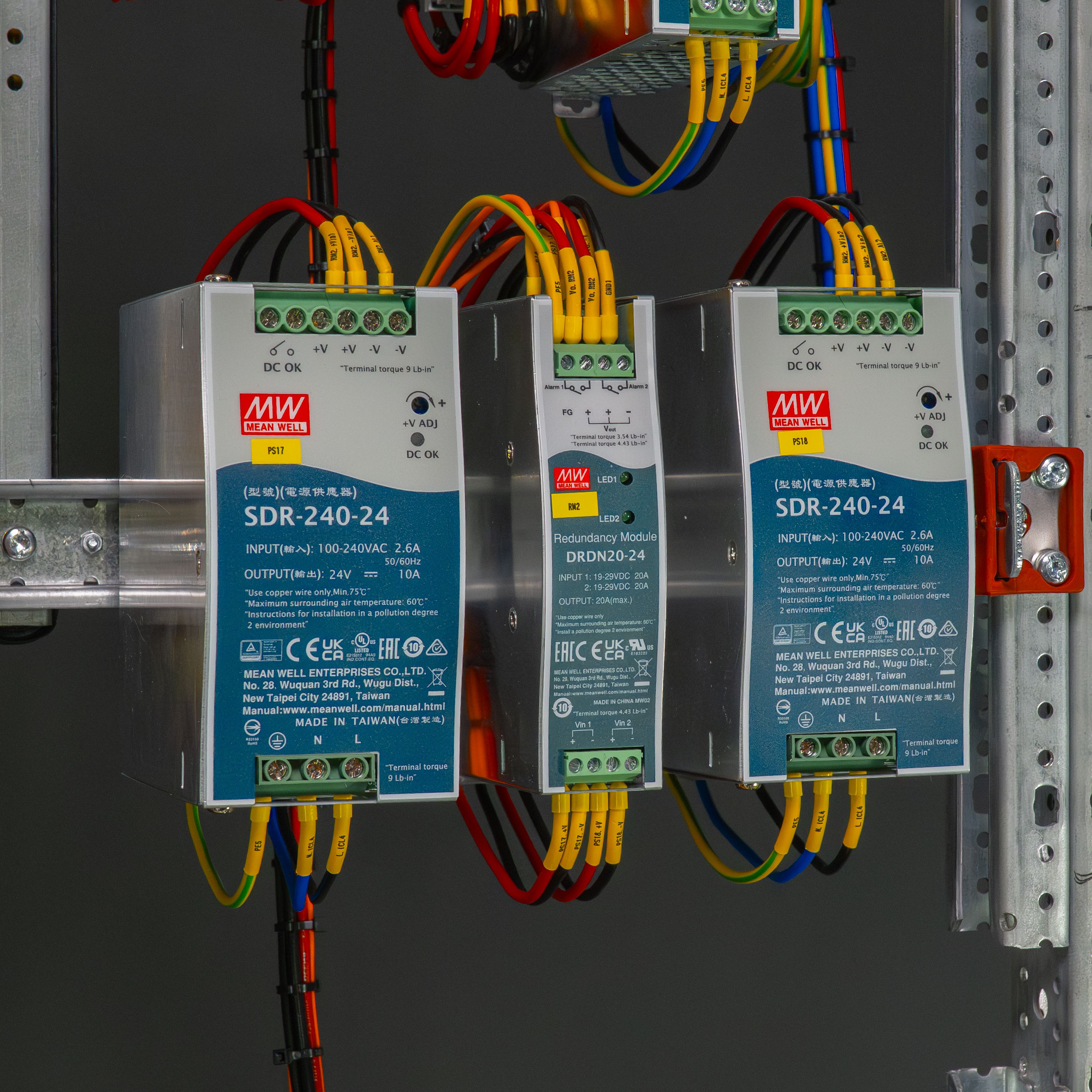

22. Блок питания Mean Well SDR-240-24 (2 шт.) - 13 100 руб.
23. Блок питания Mean Well DRDN20-12 (1 шт.) - 4 780 руб.
24. Блок питания Mean Well DRDN20-24 (1 шт.) - 2 350 руб.

Итого: 541 450 руб.

загружается

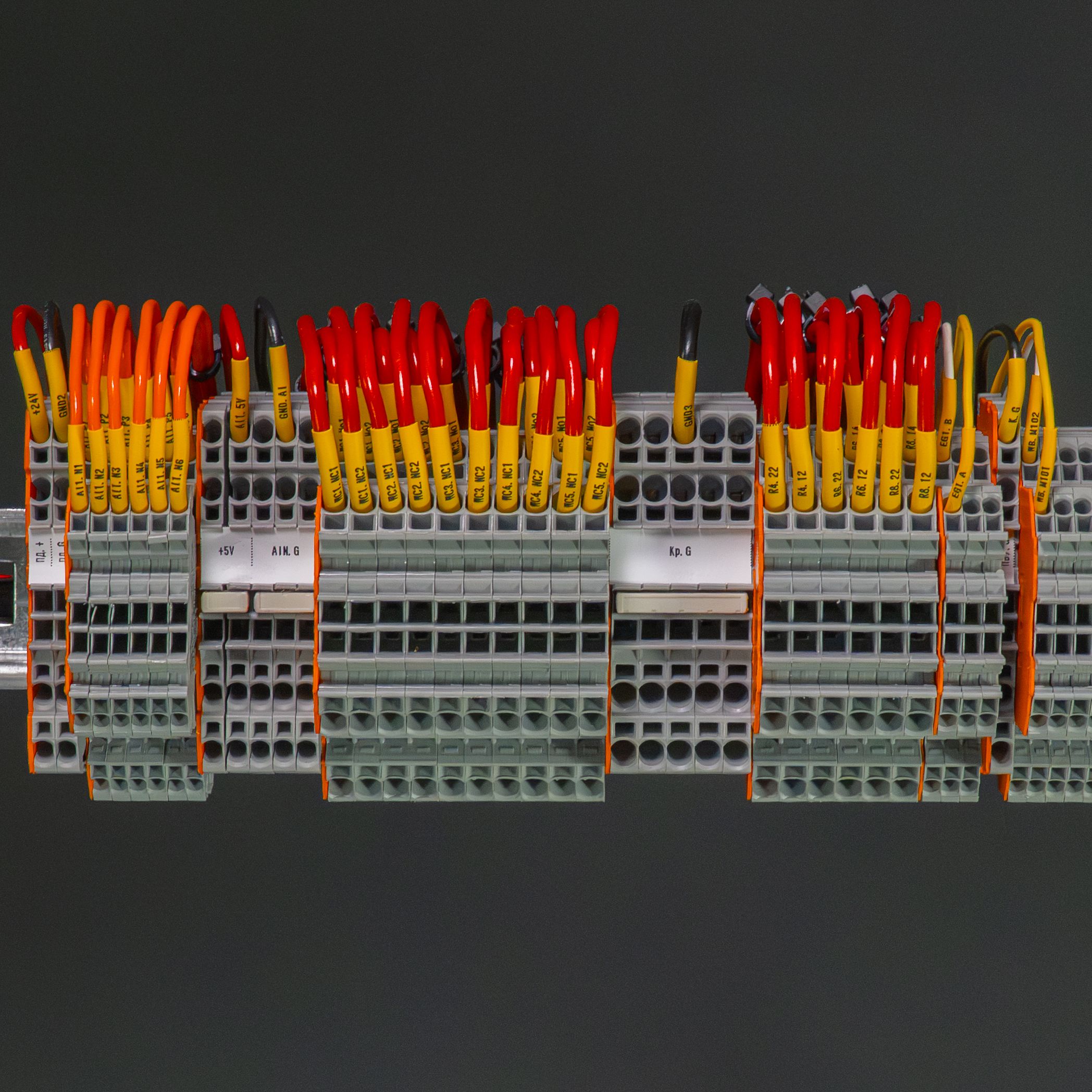

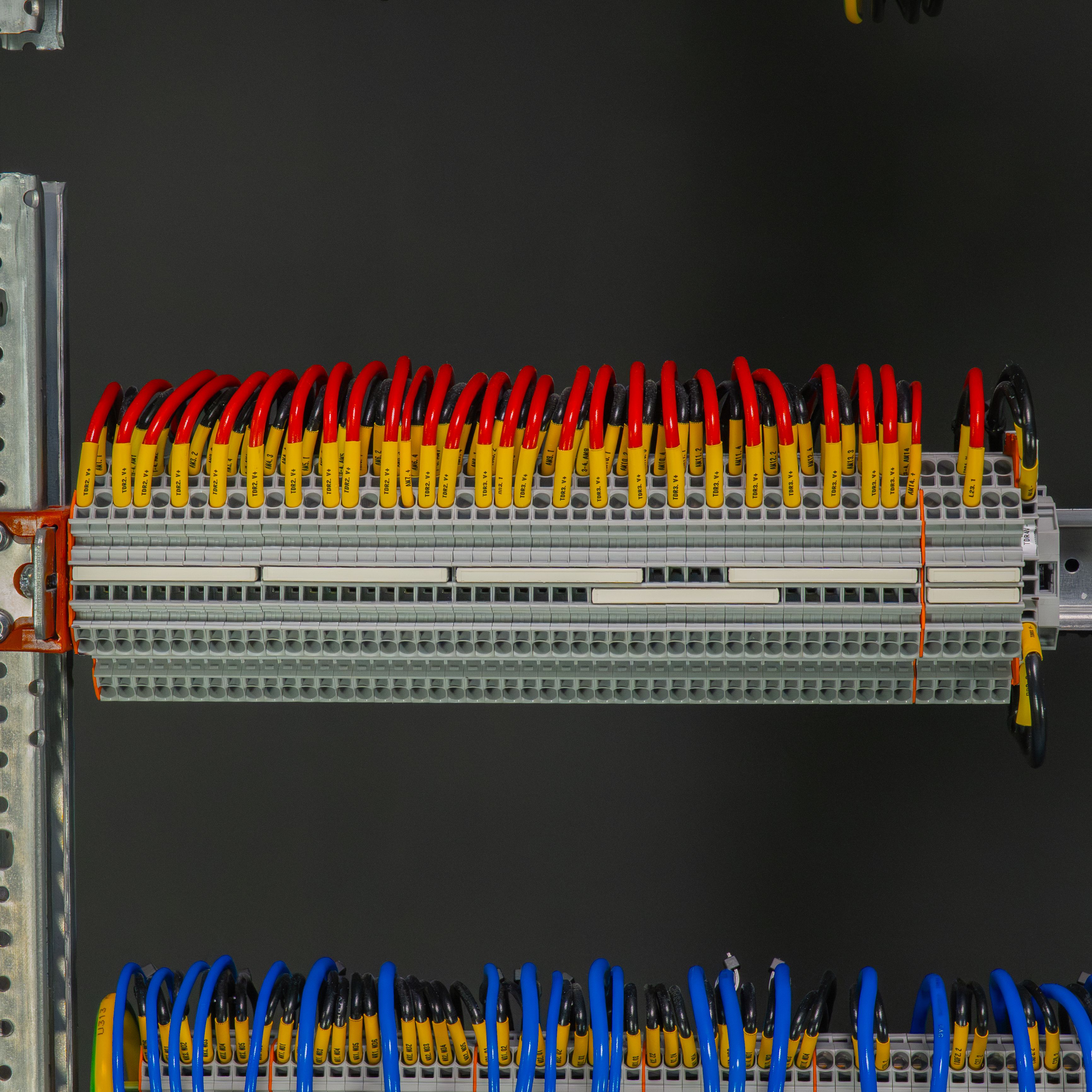

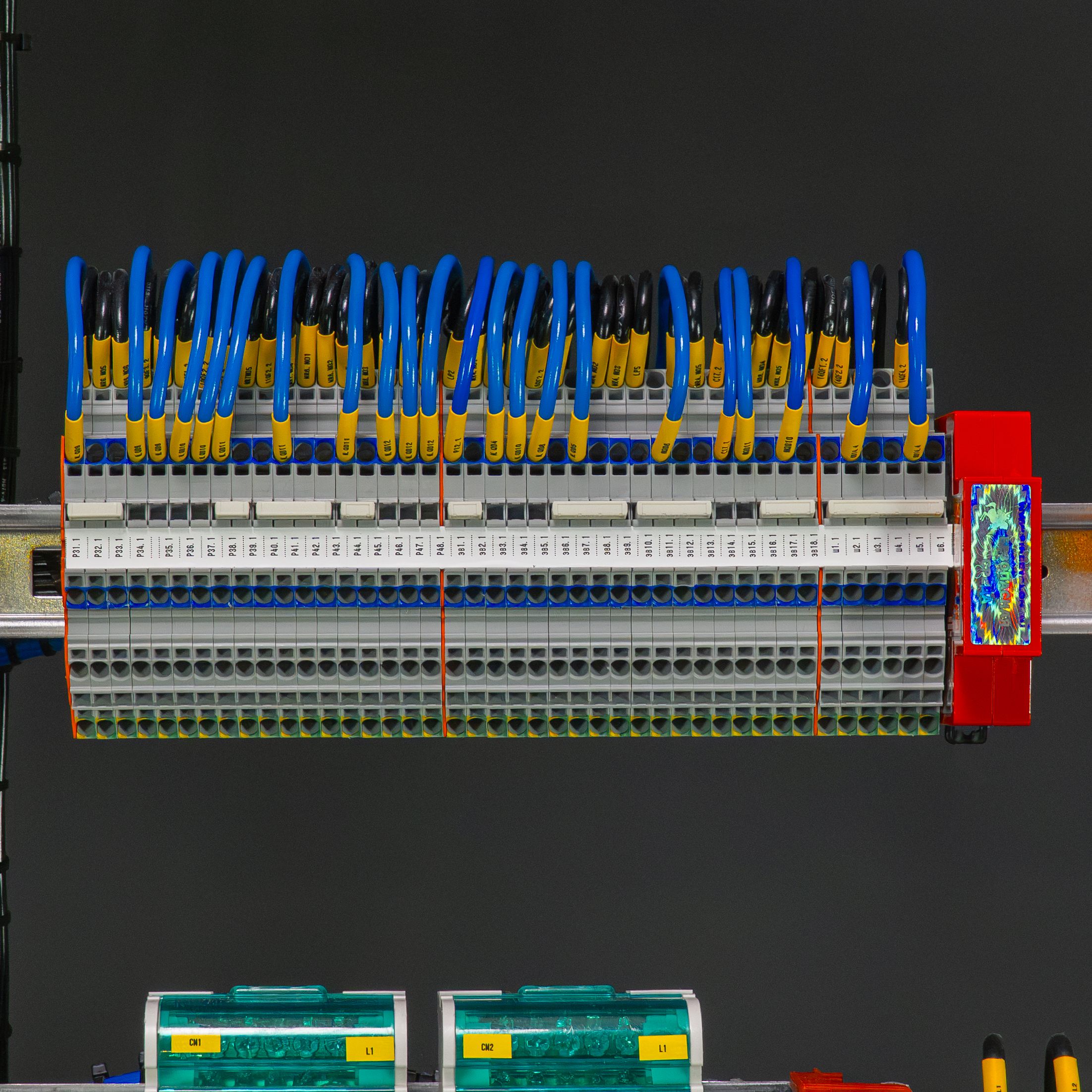

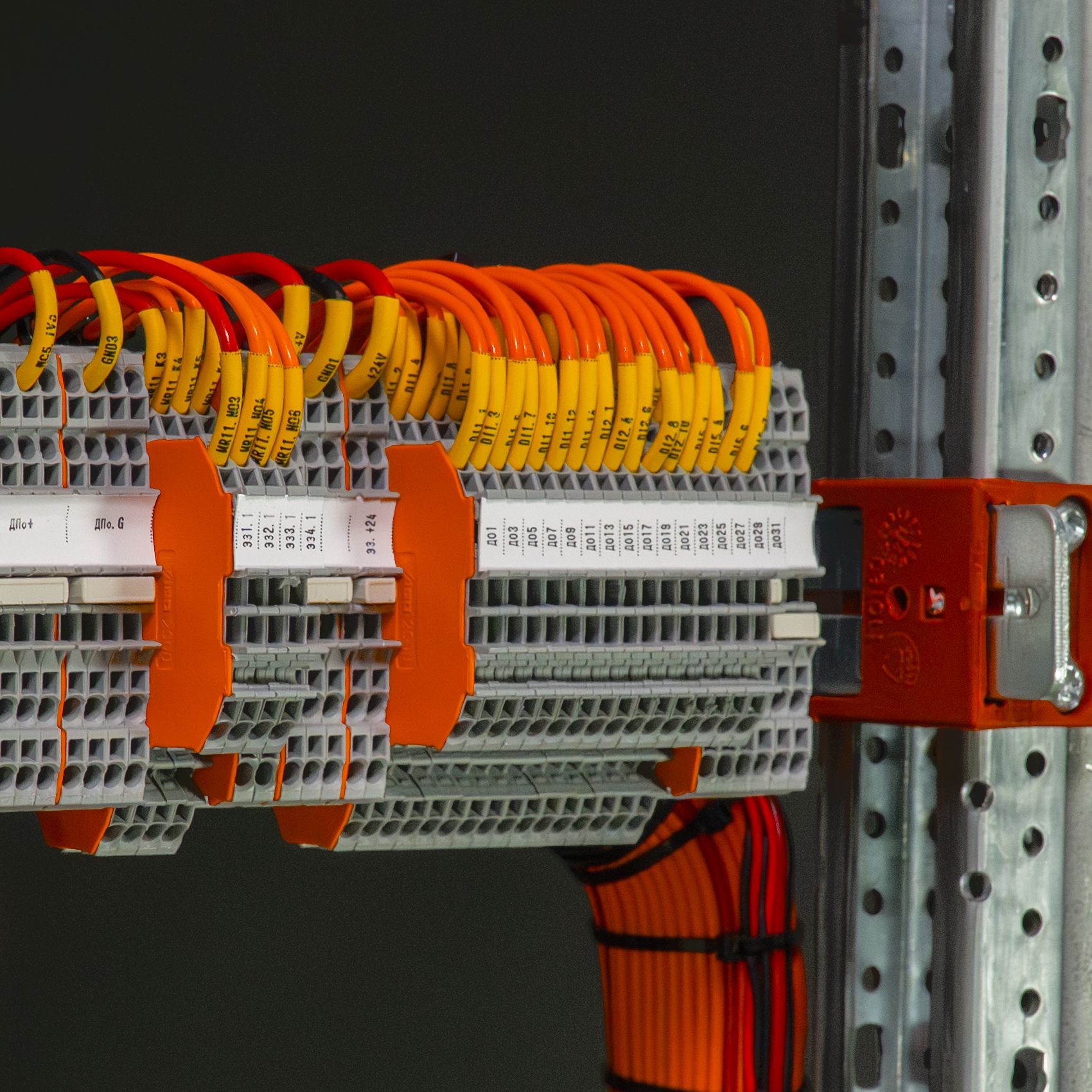

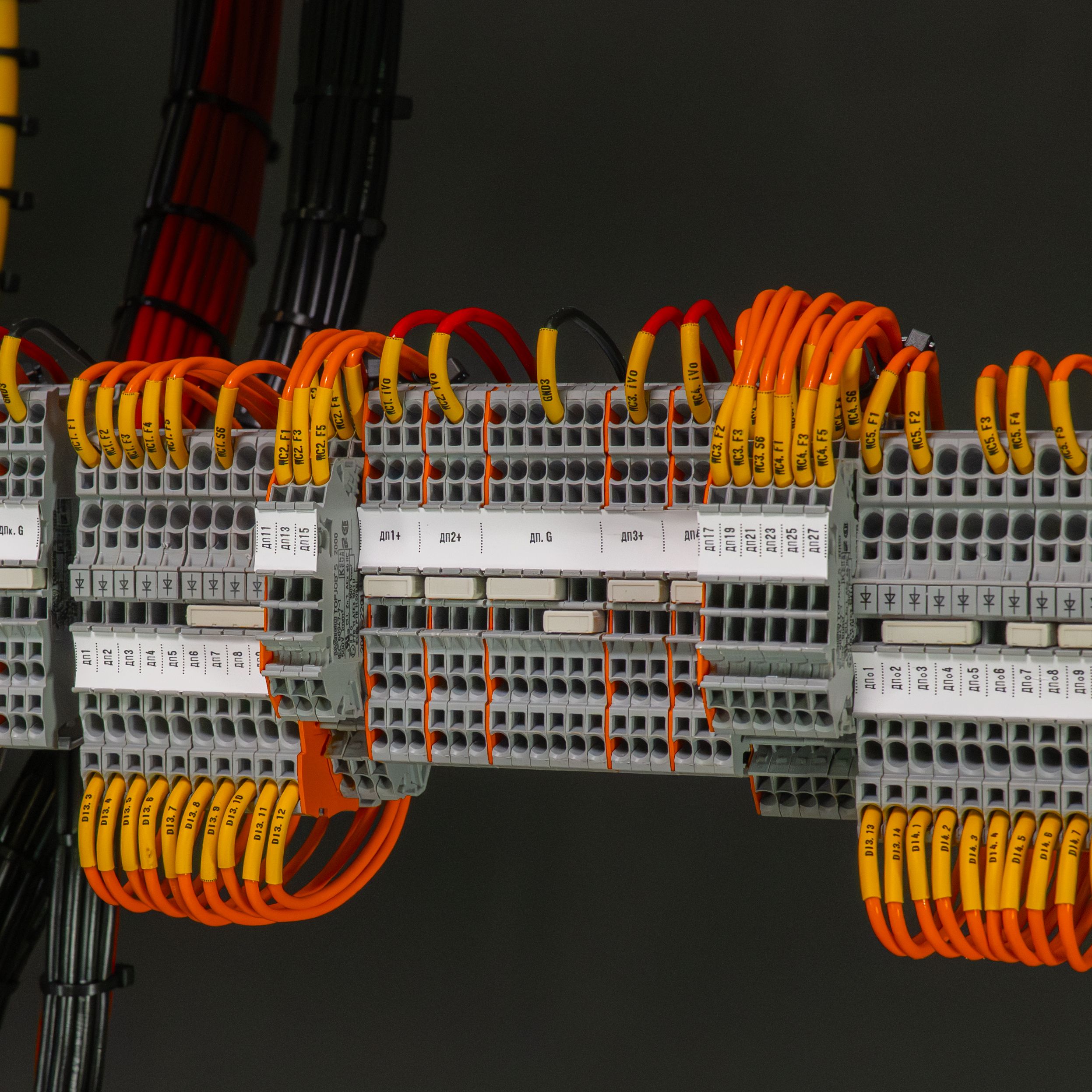

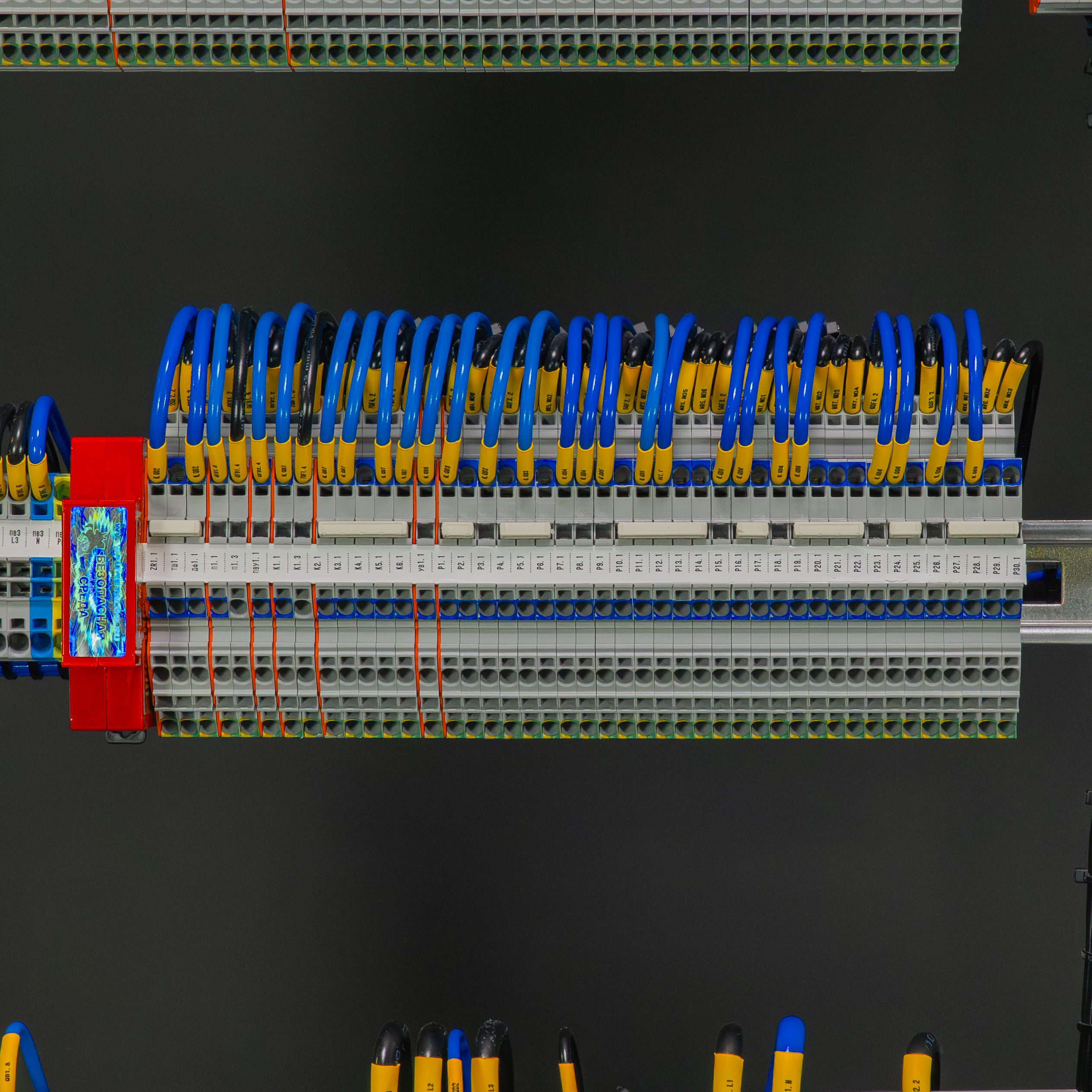

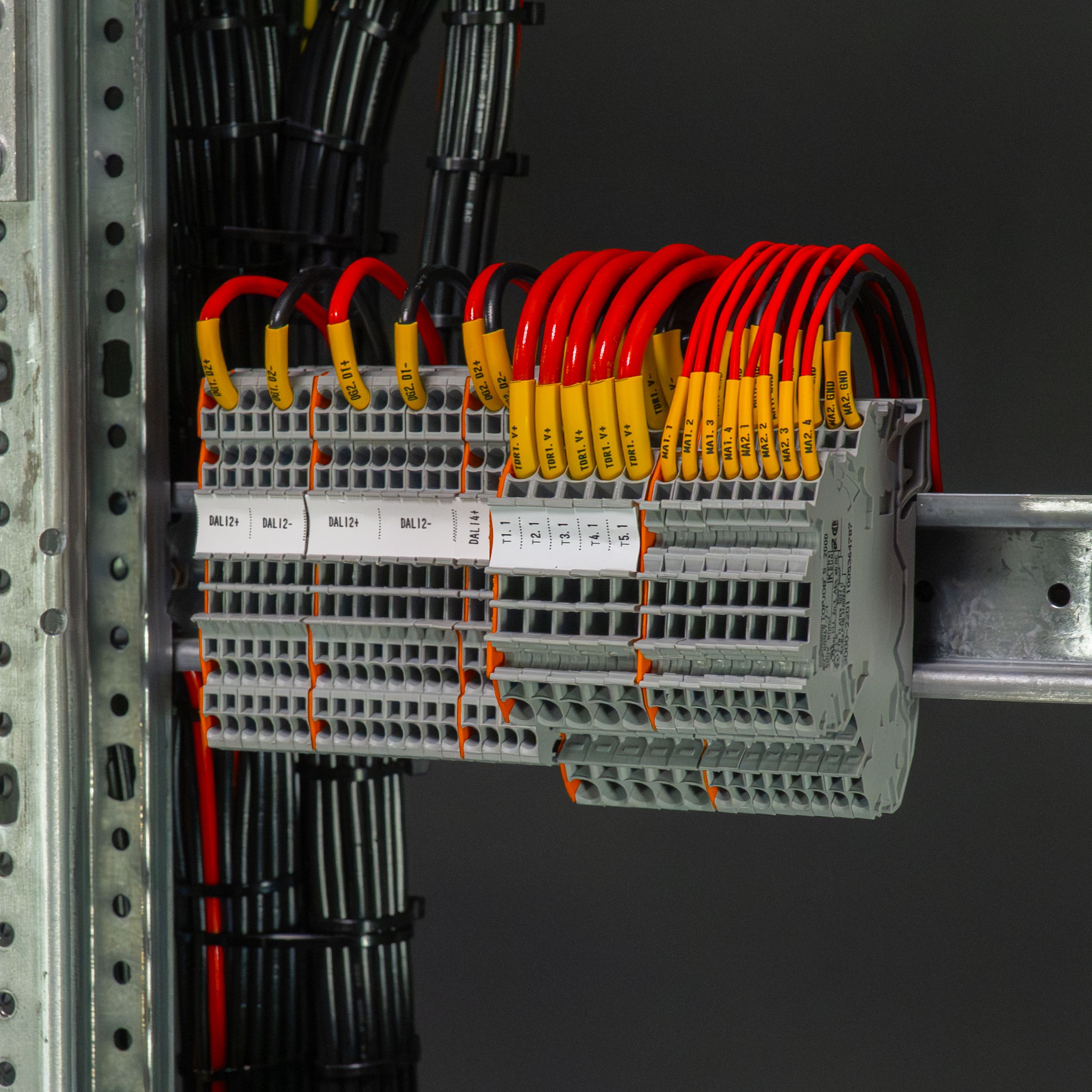

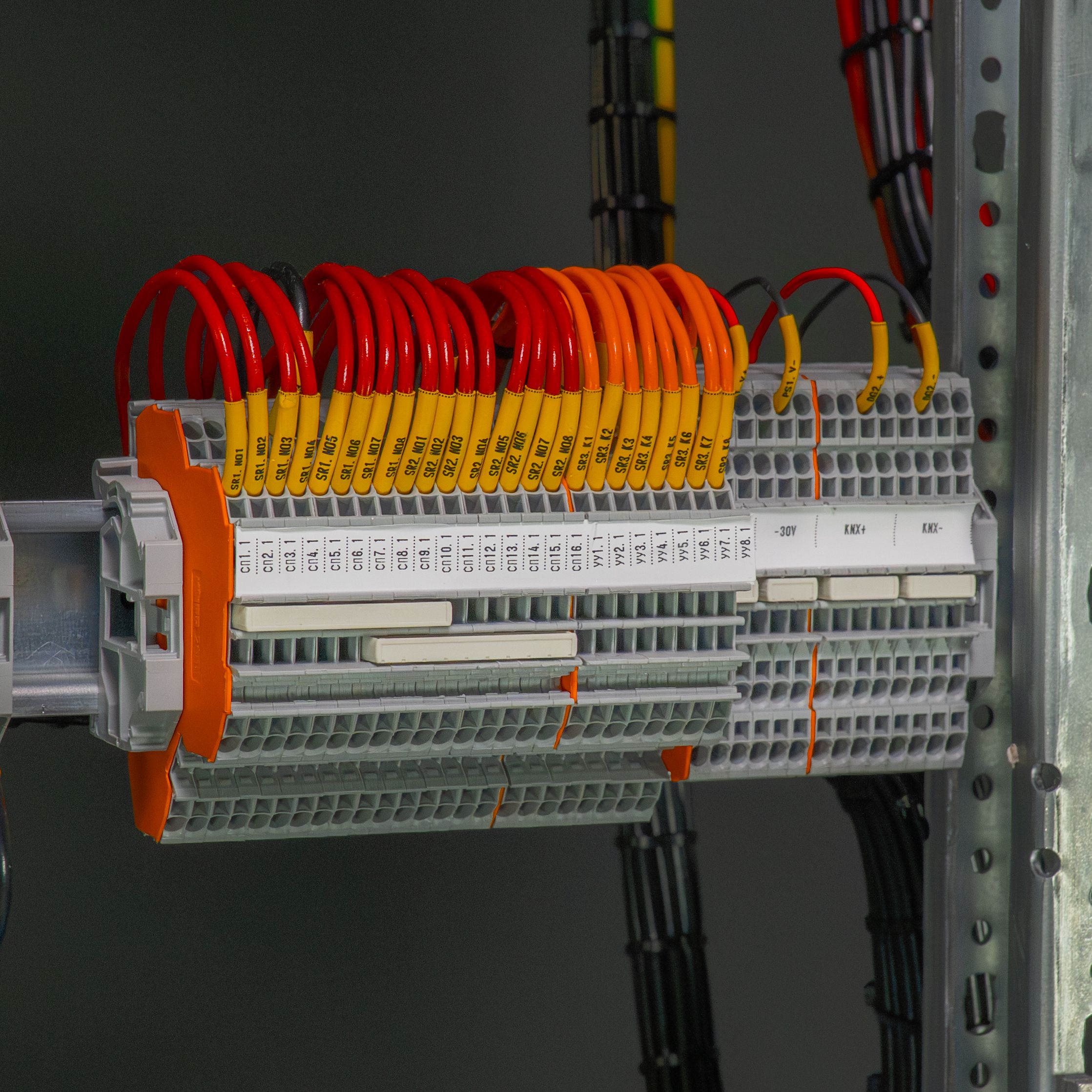

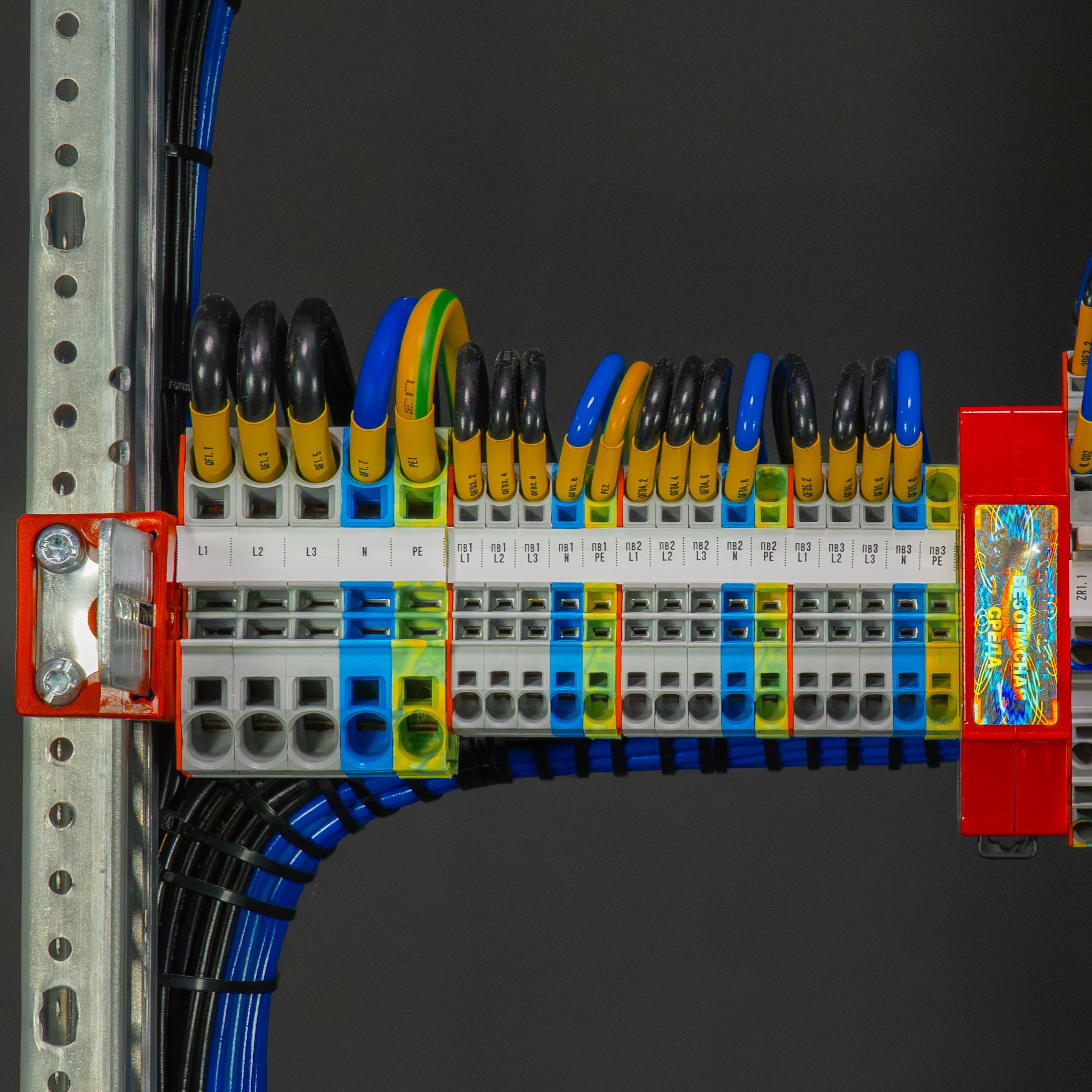

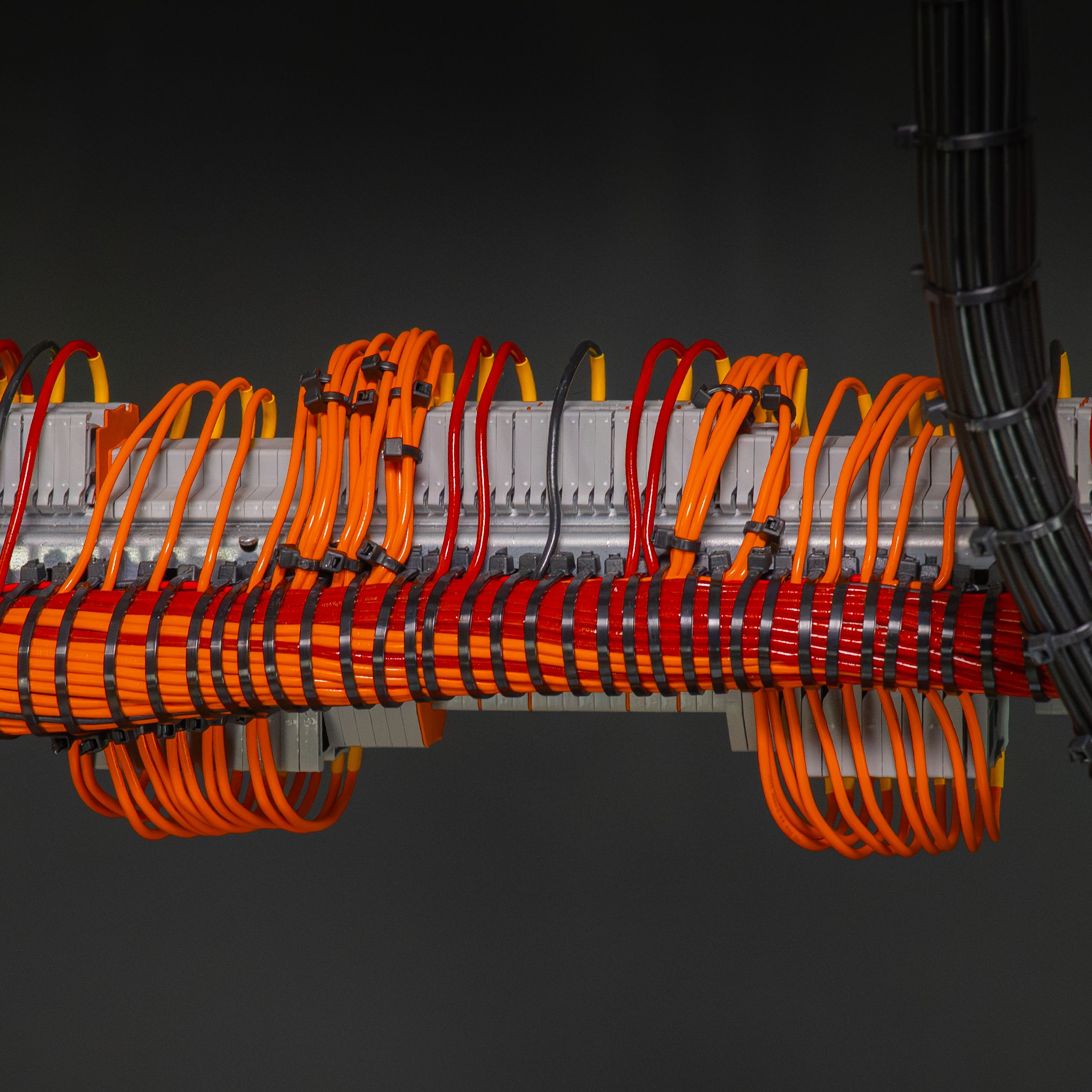

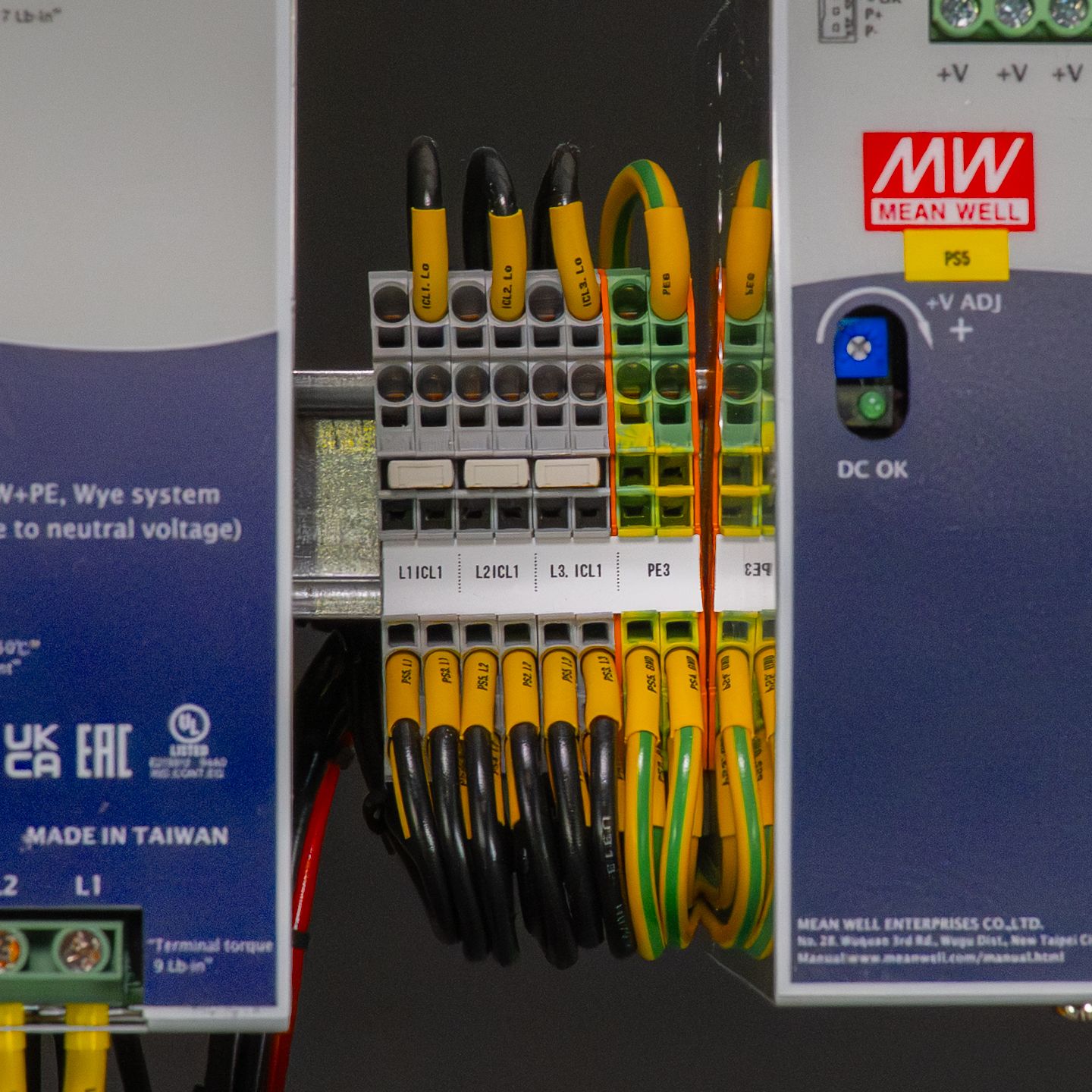

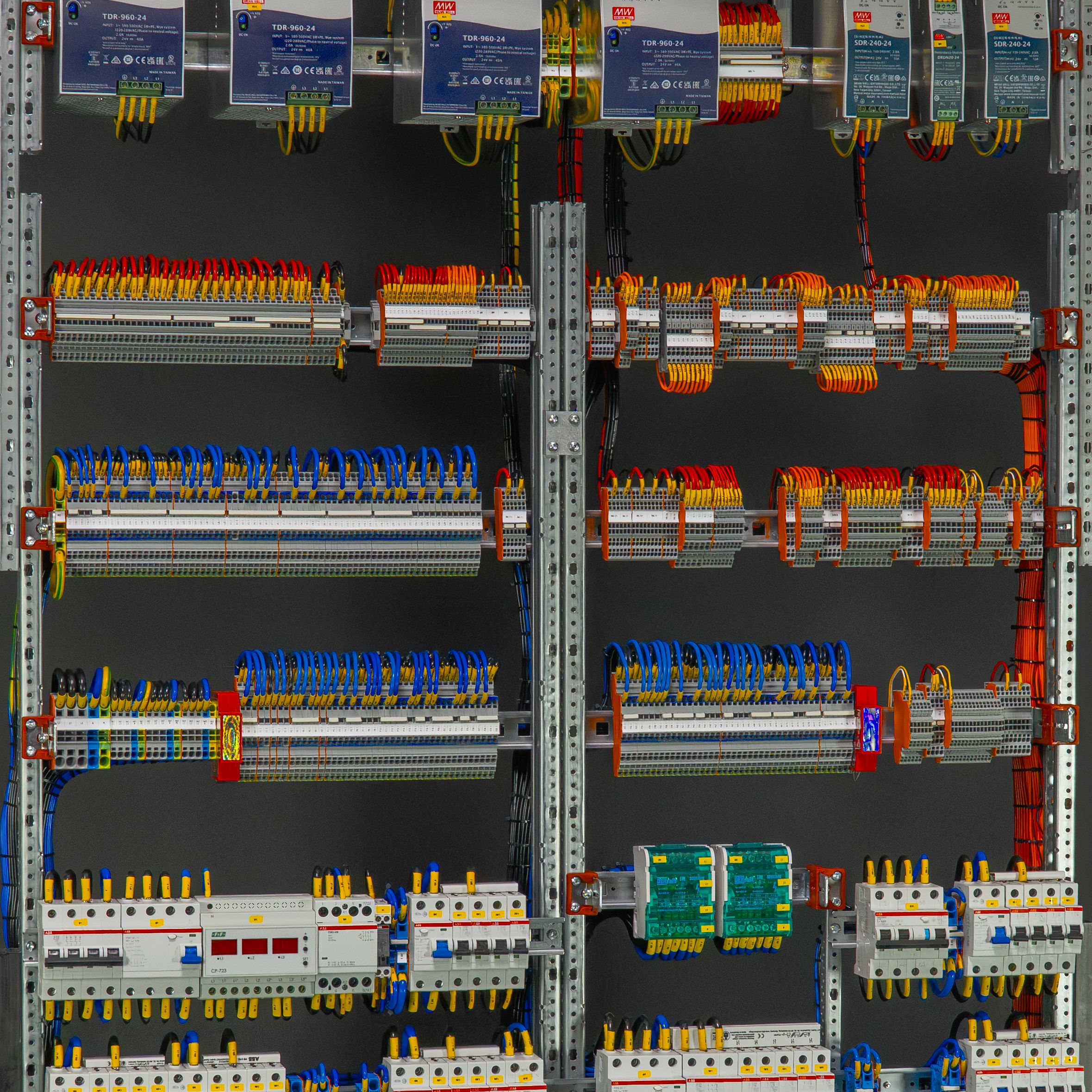

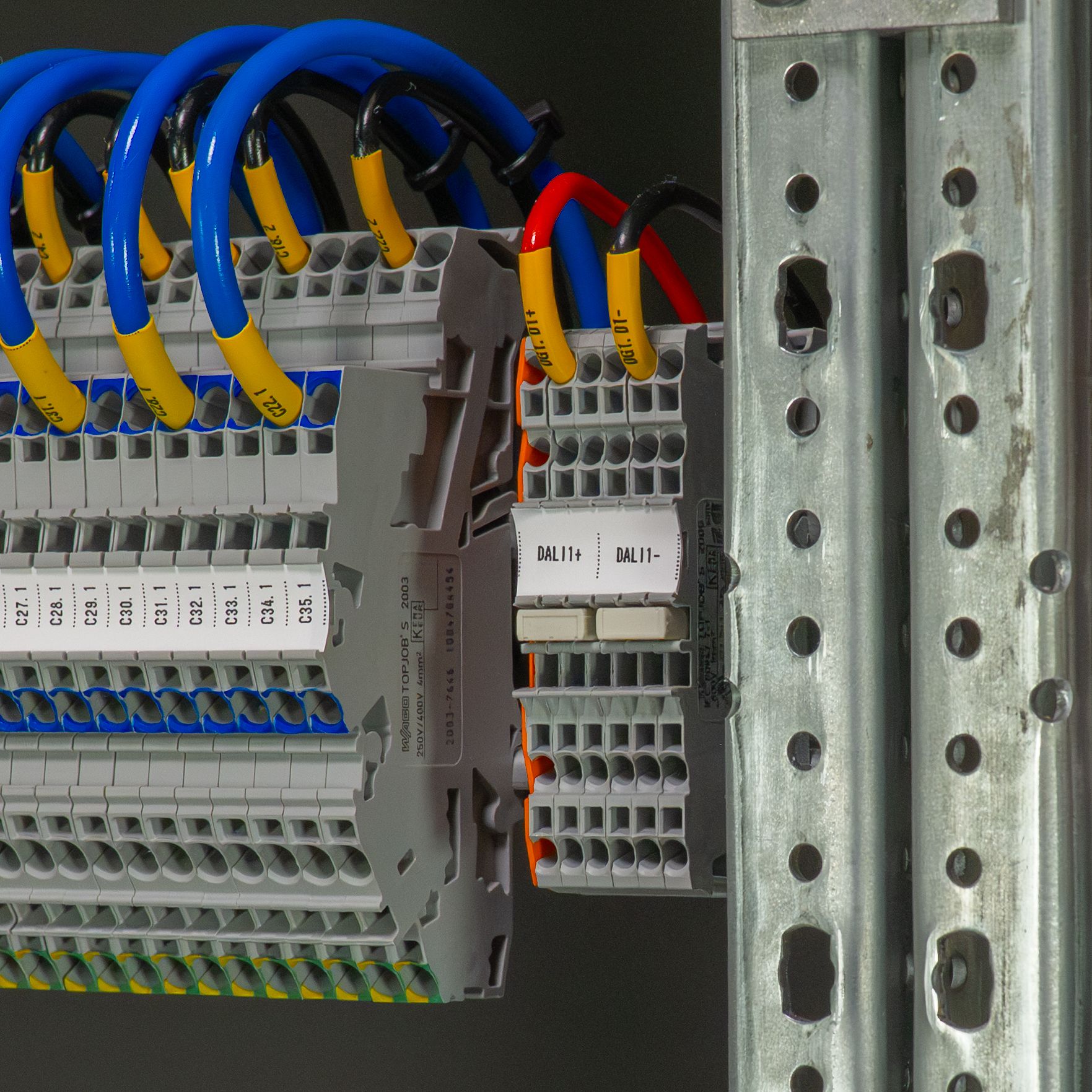

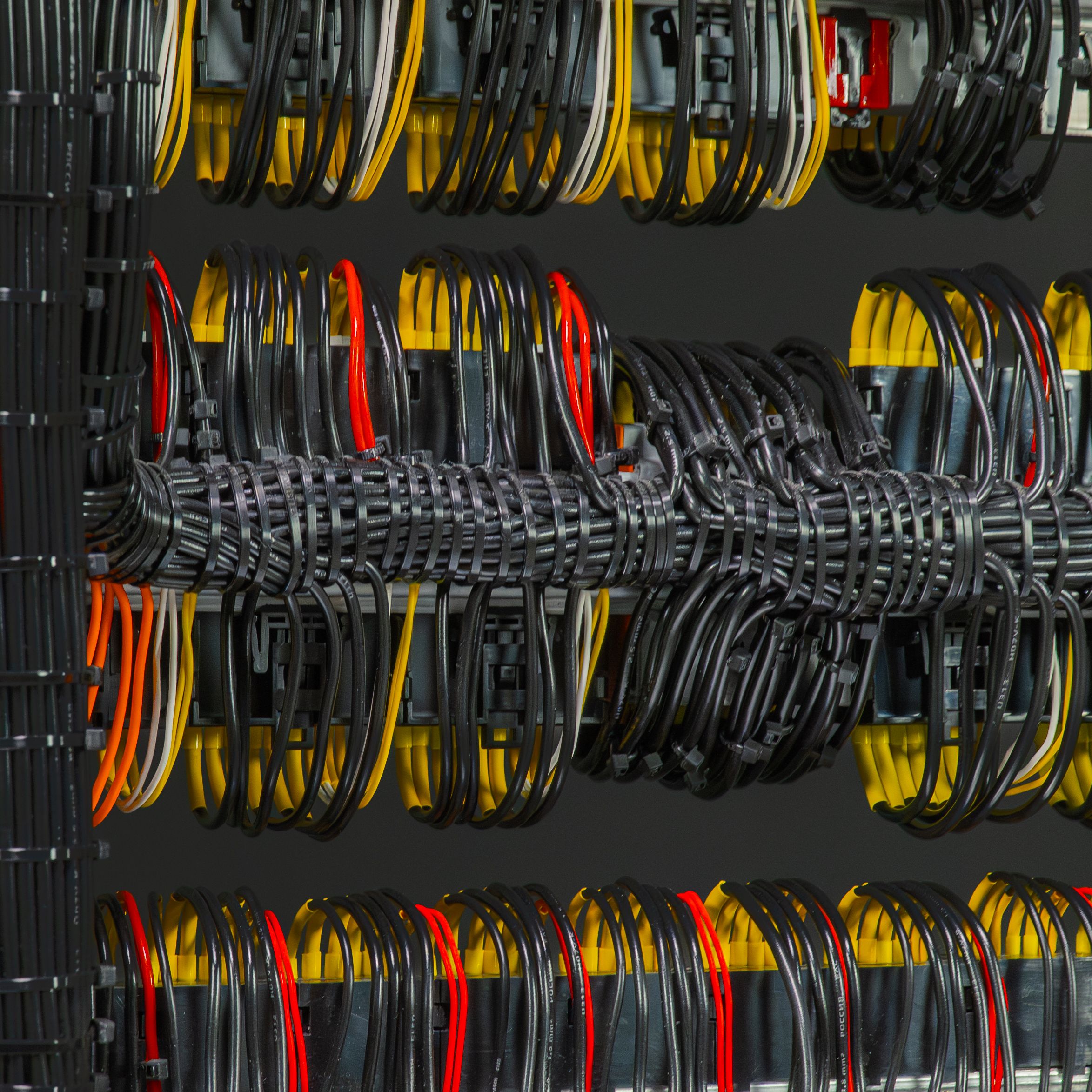

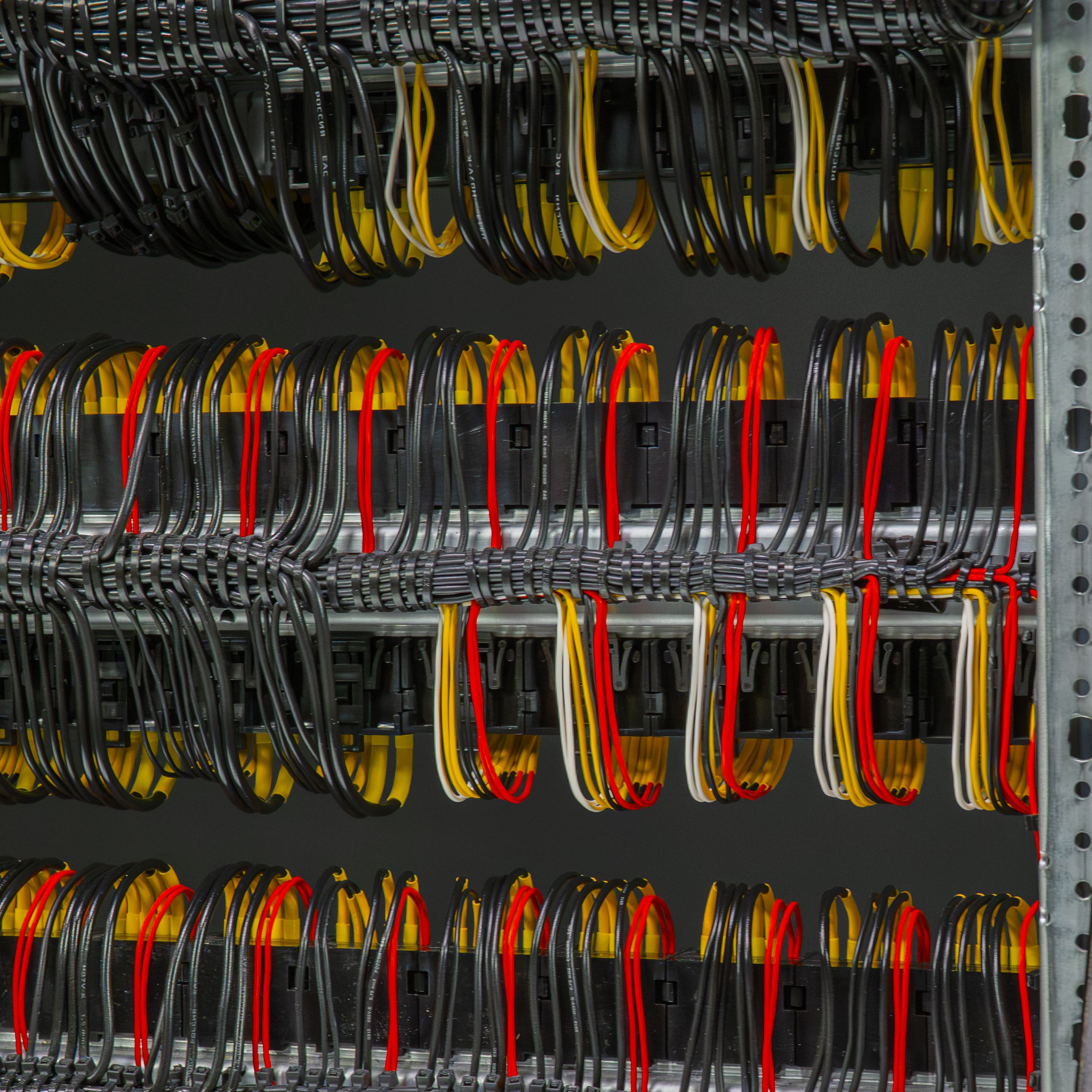

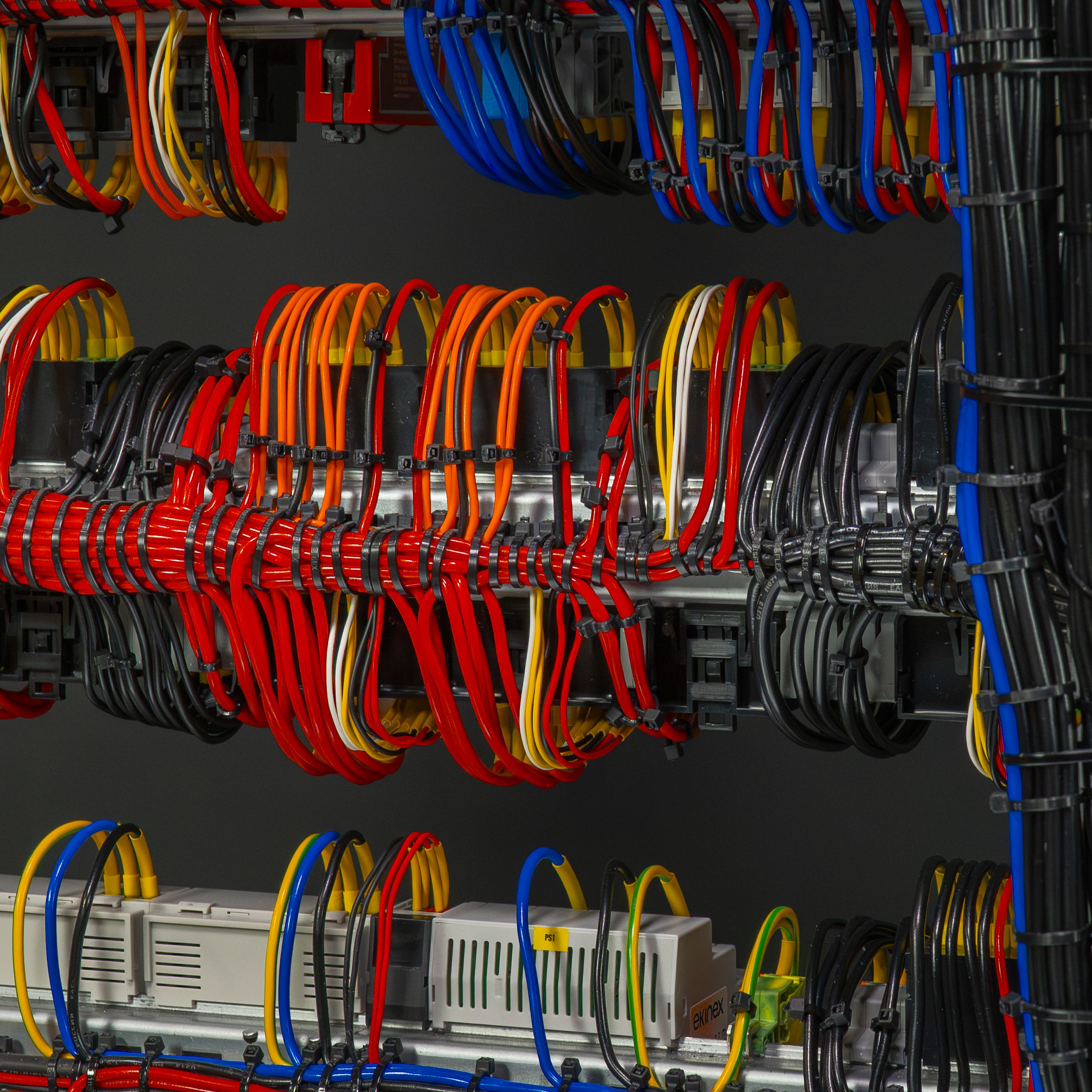

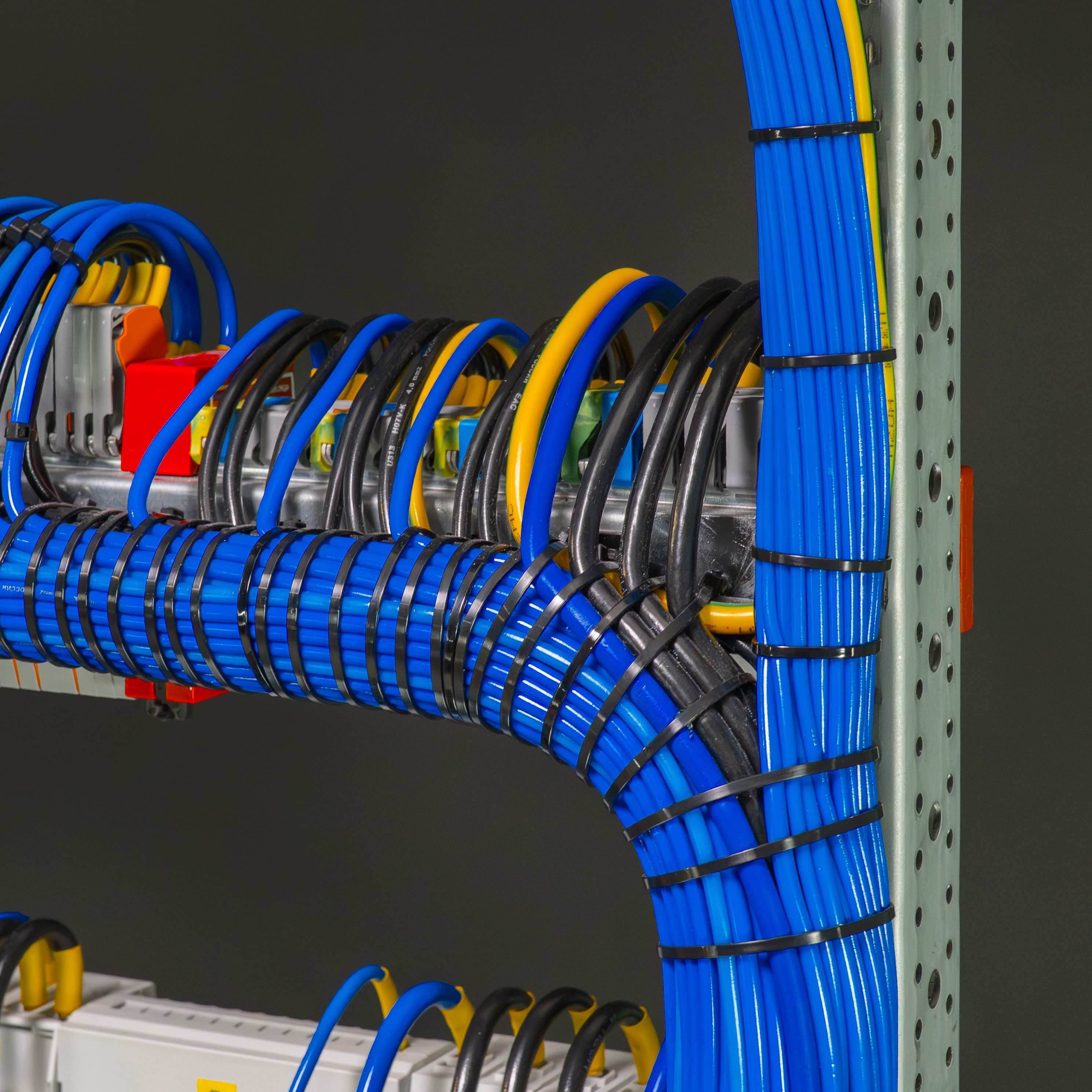

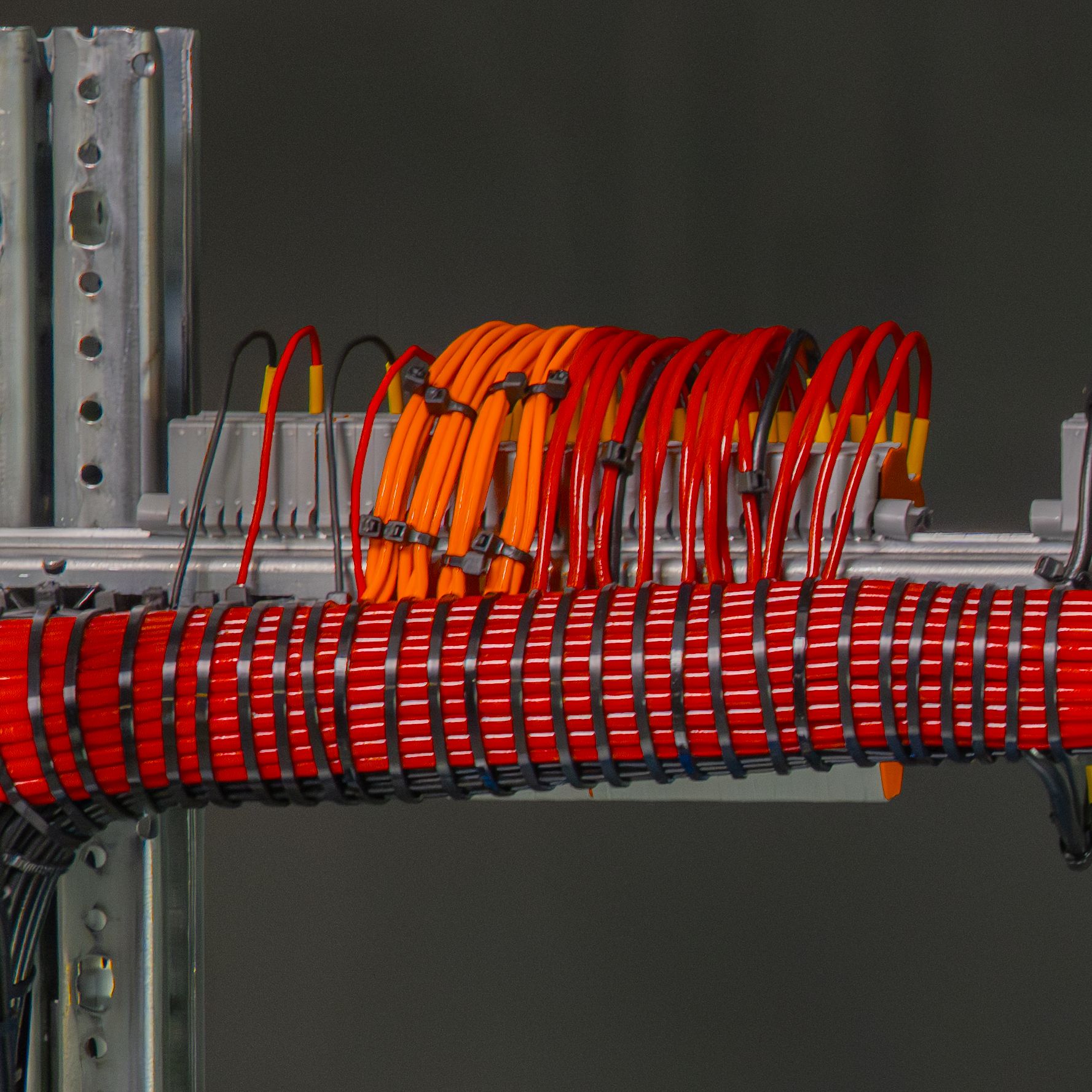

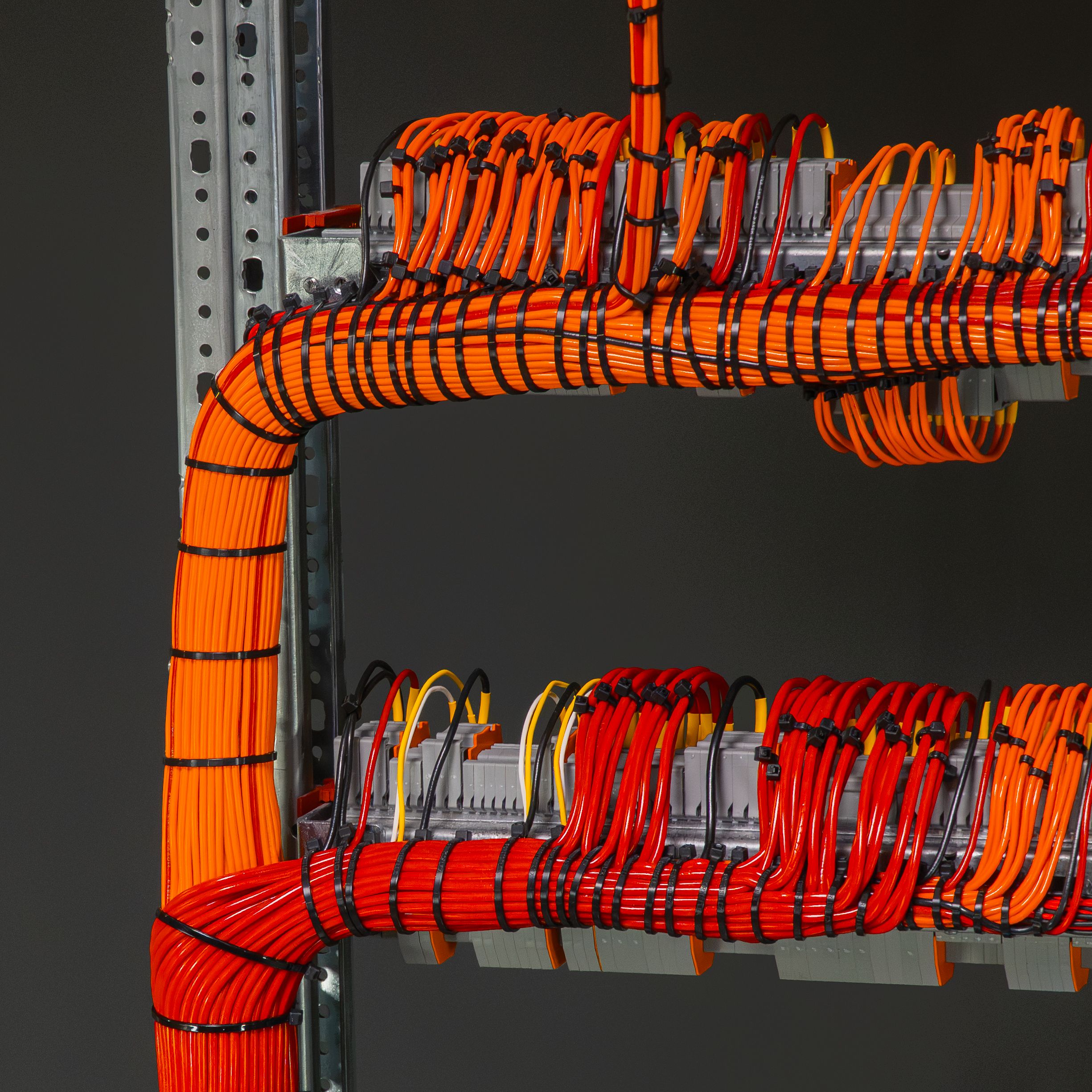

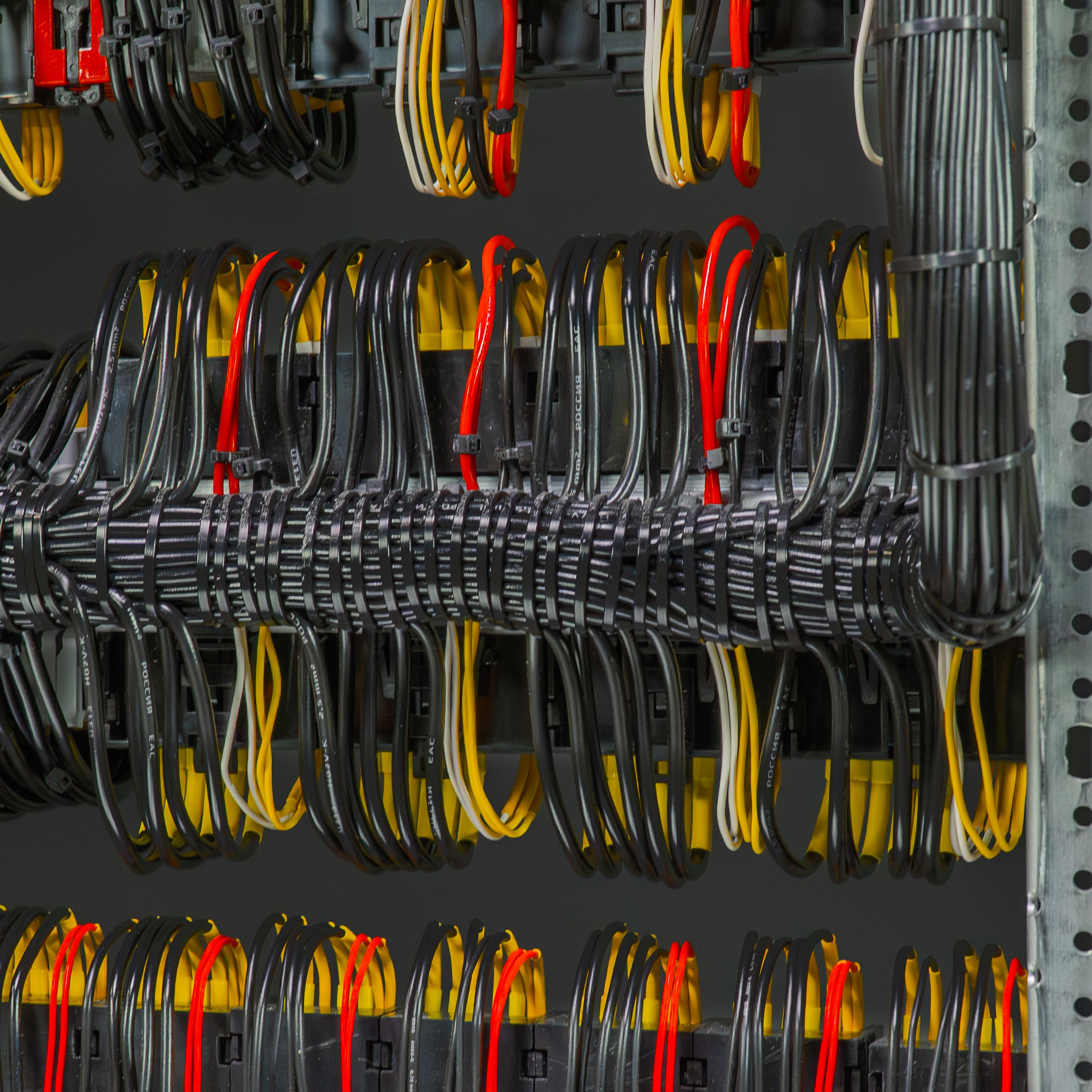

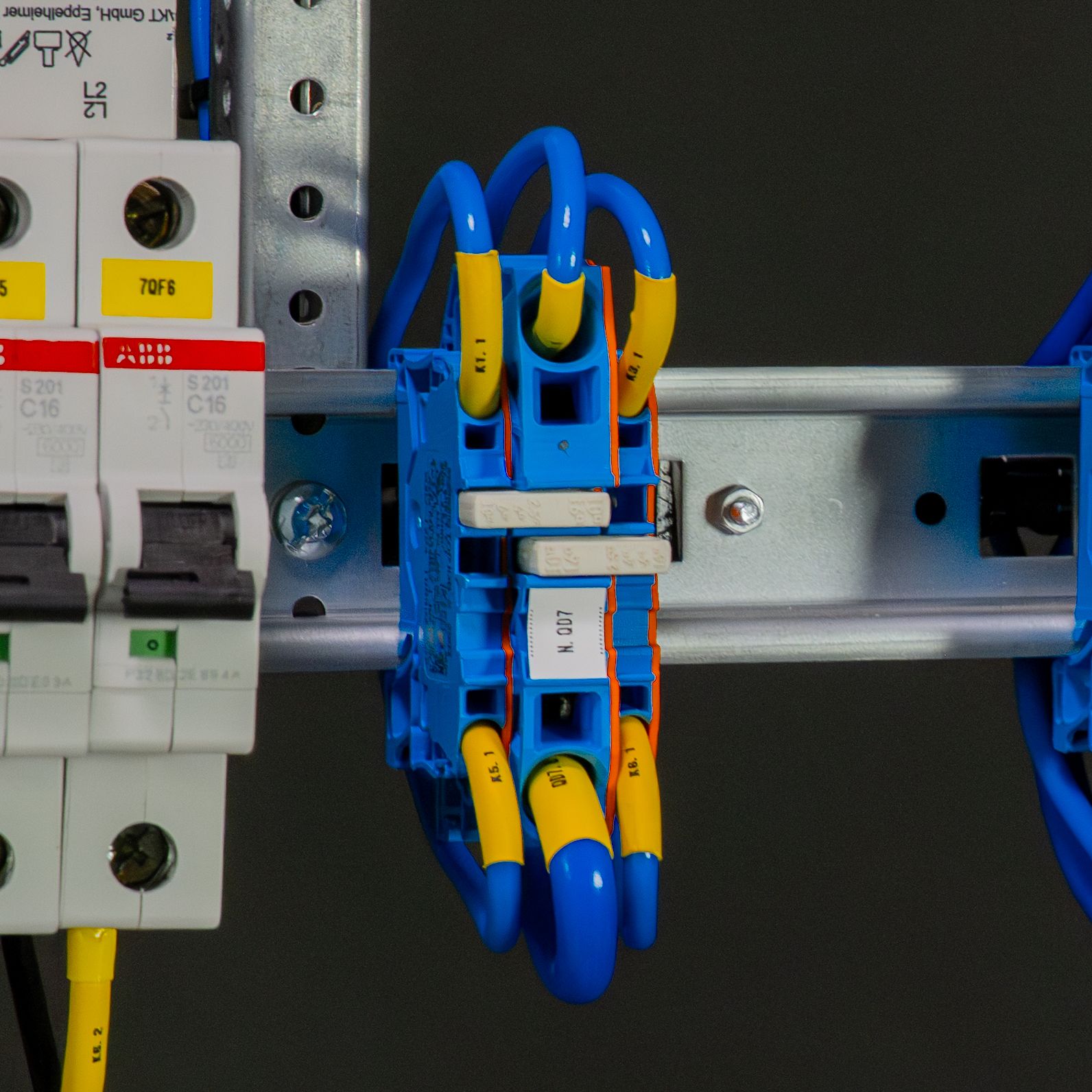

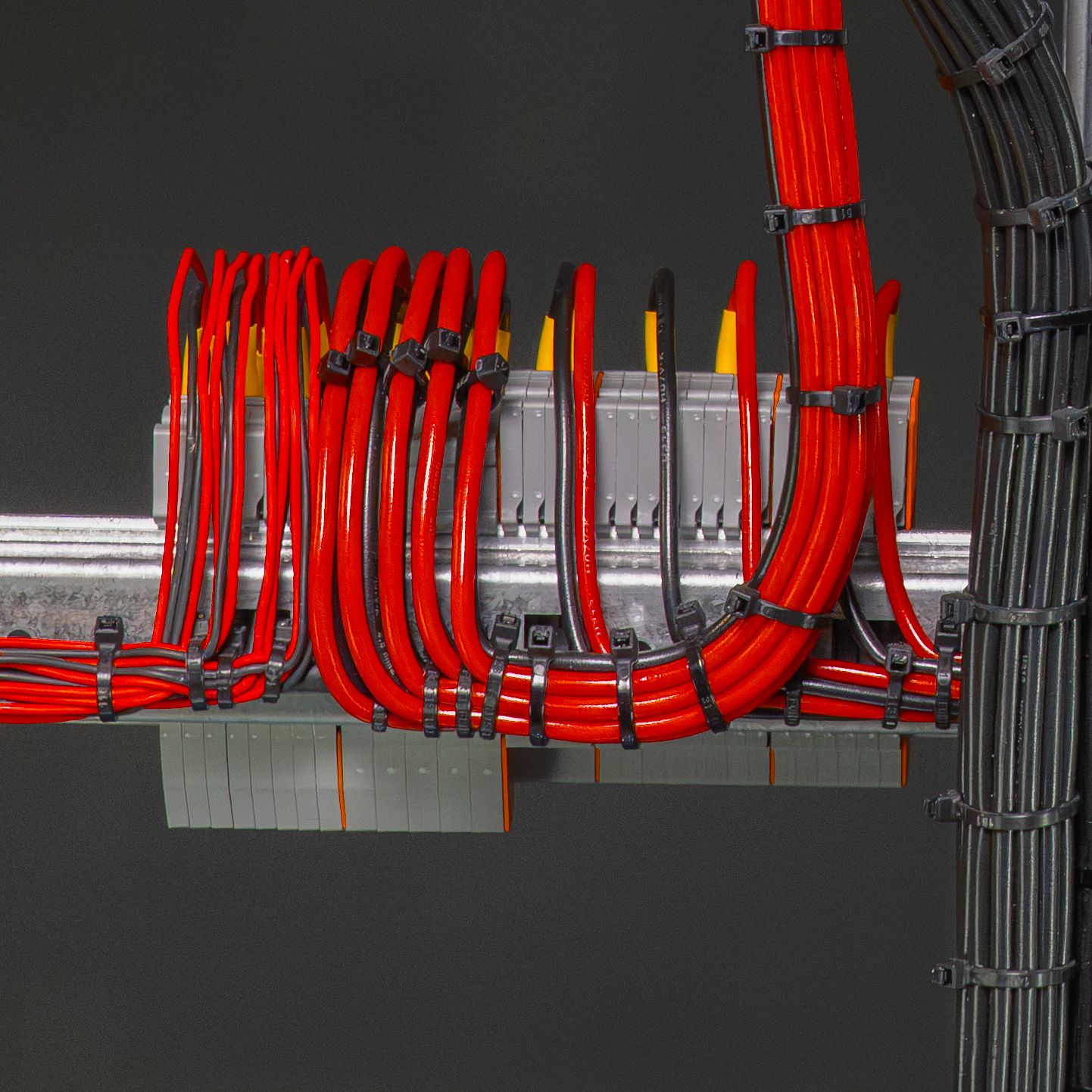

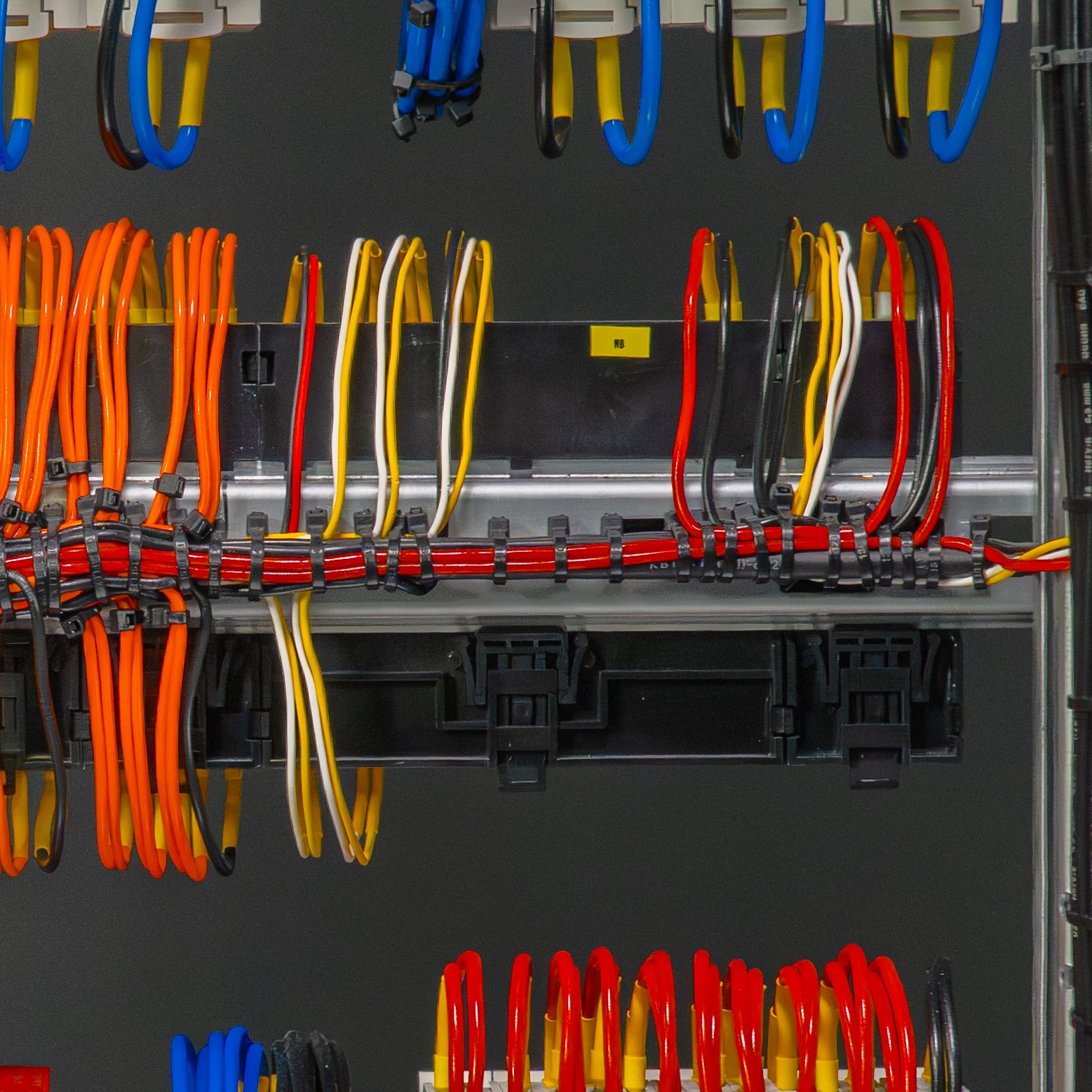

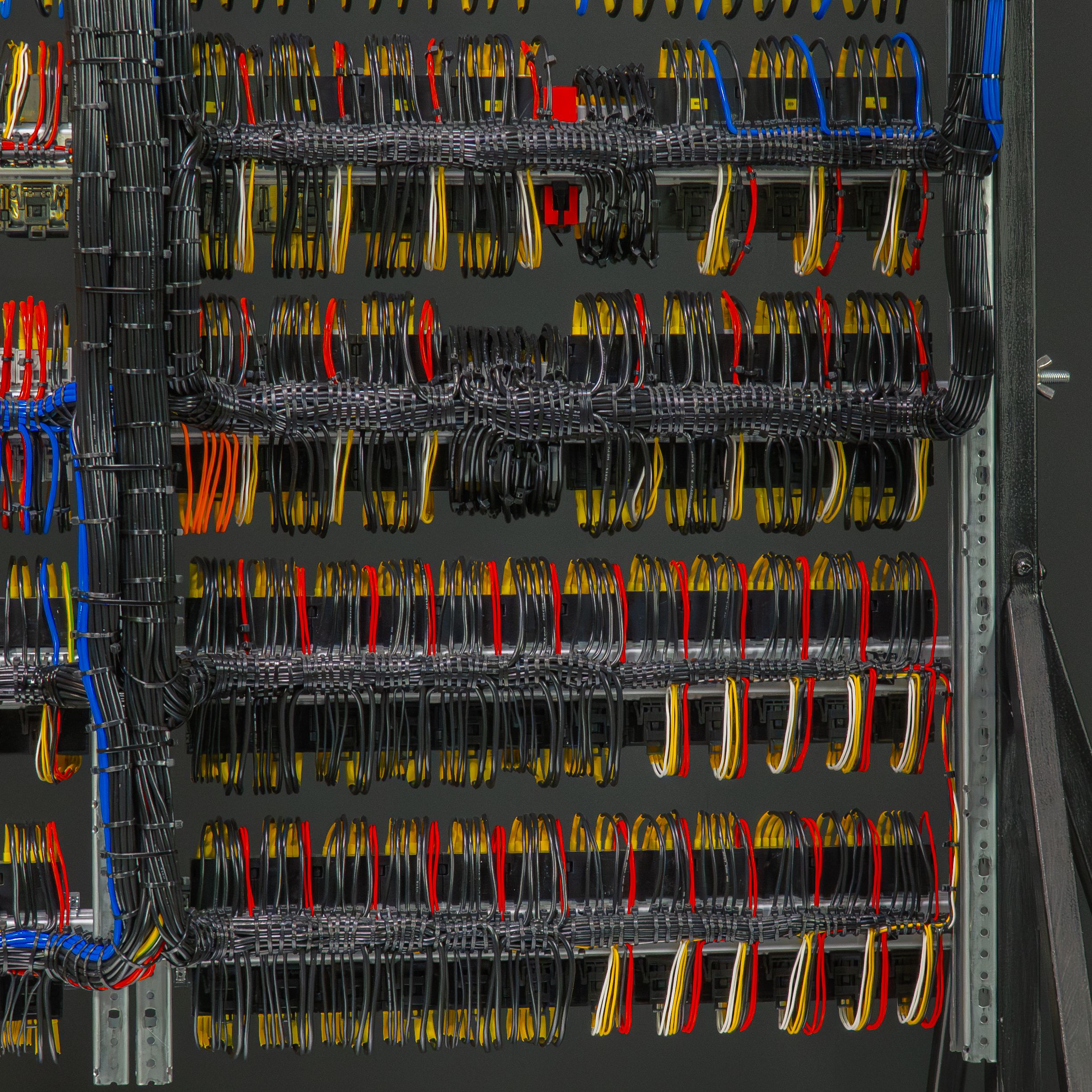

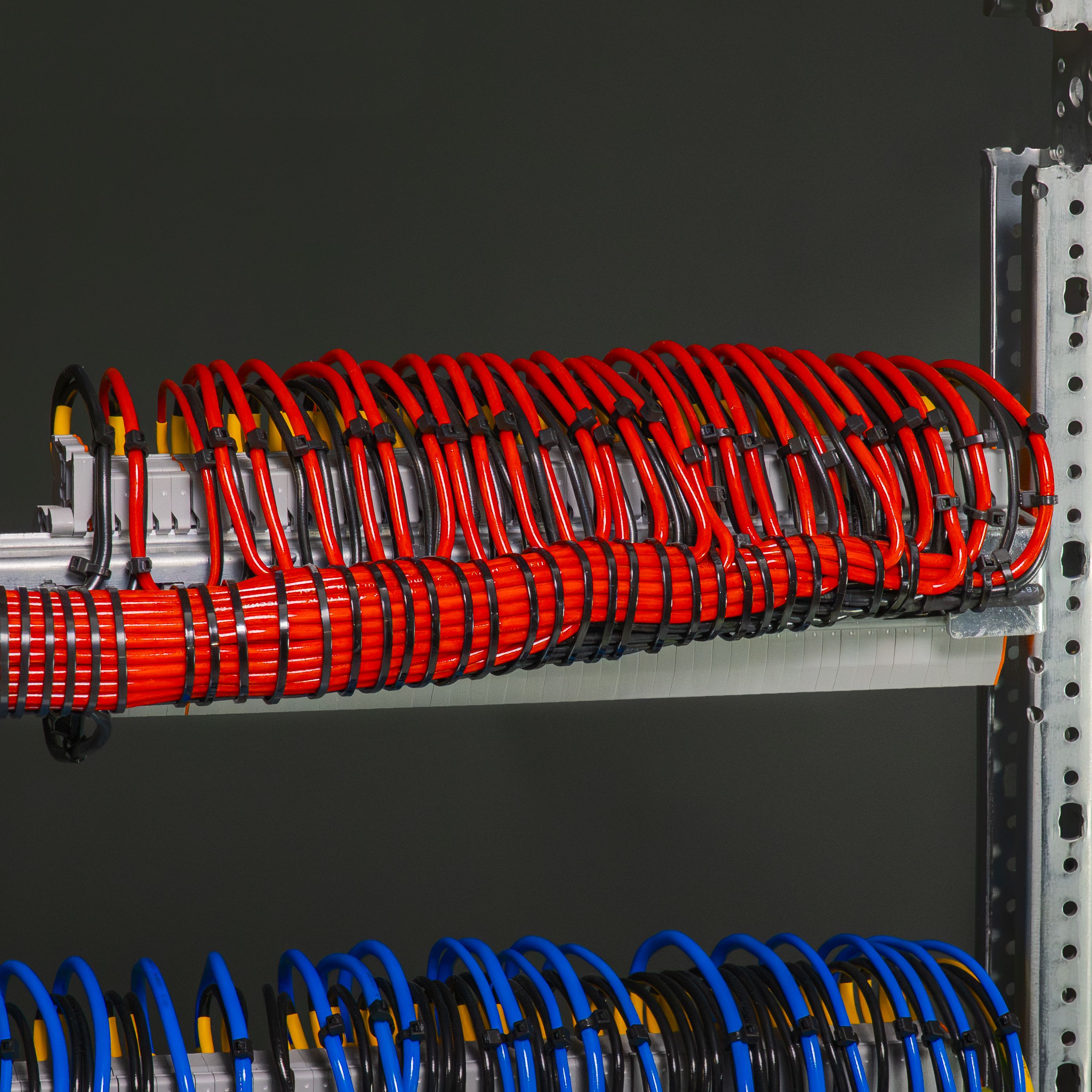

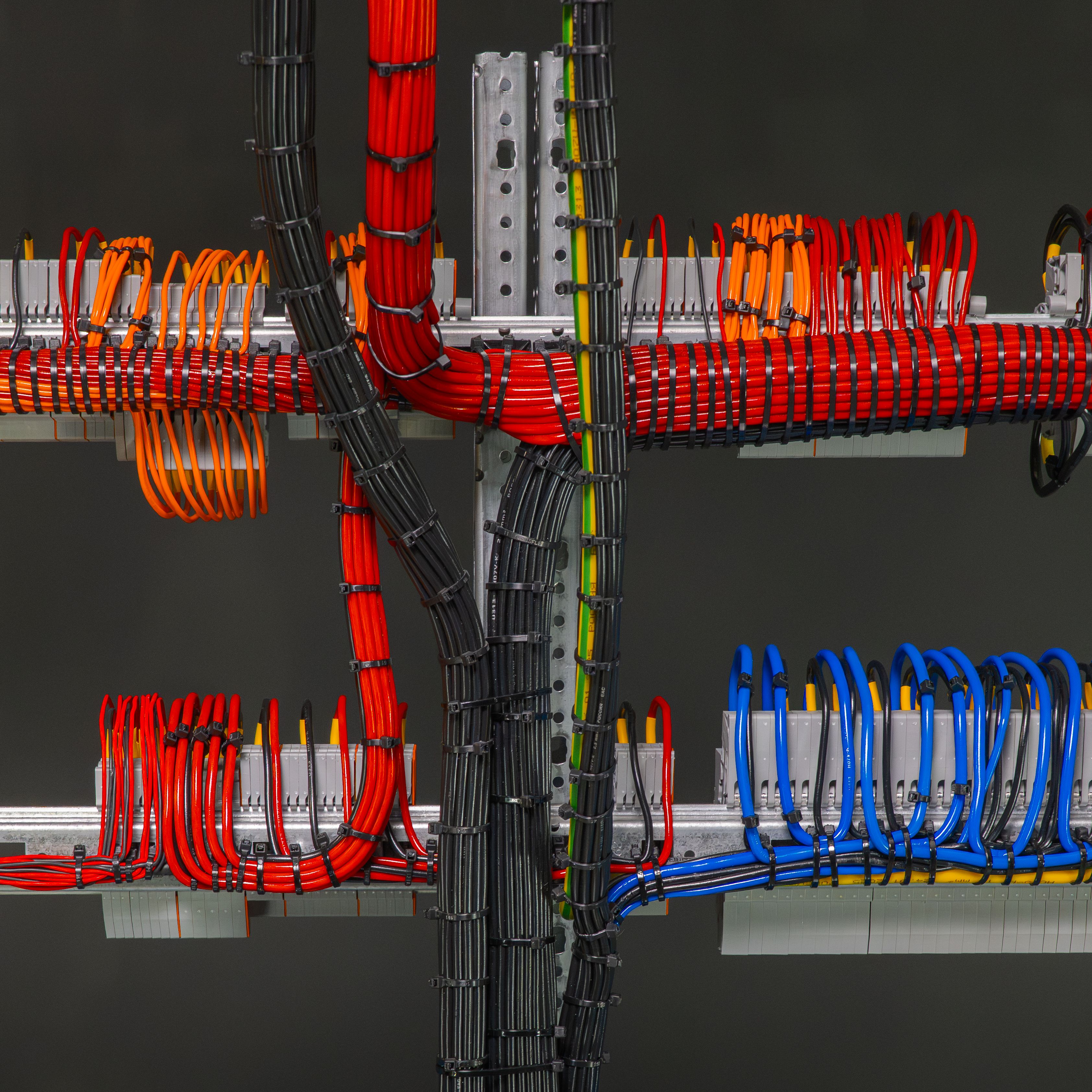

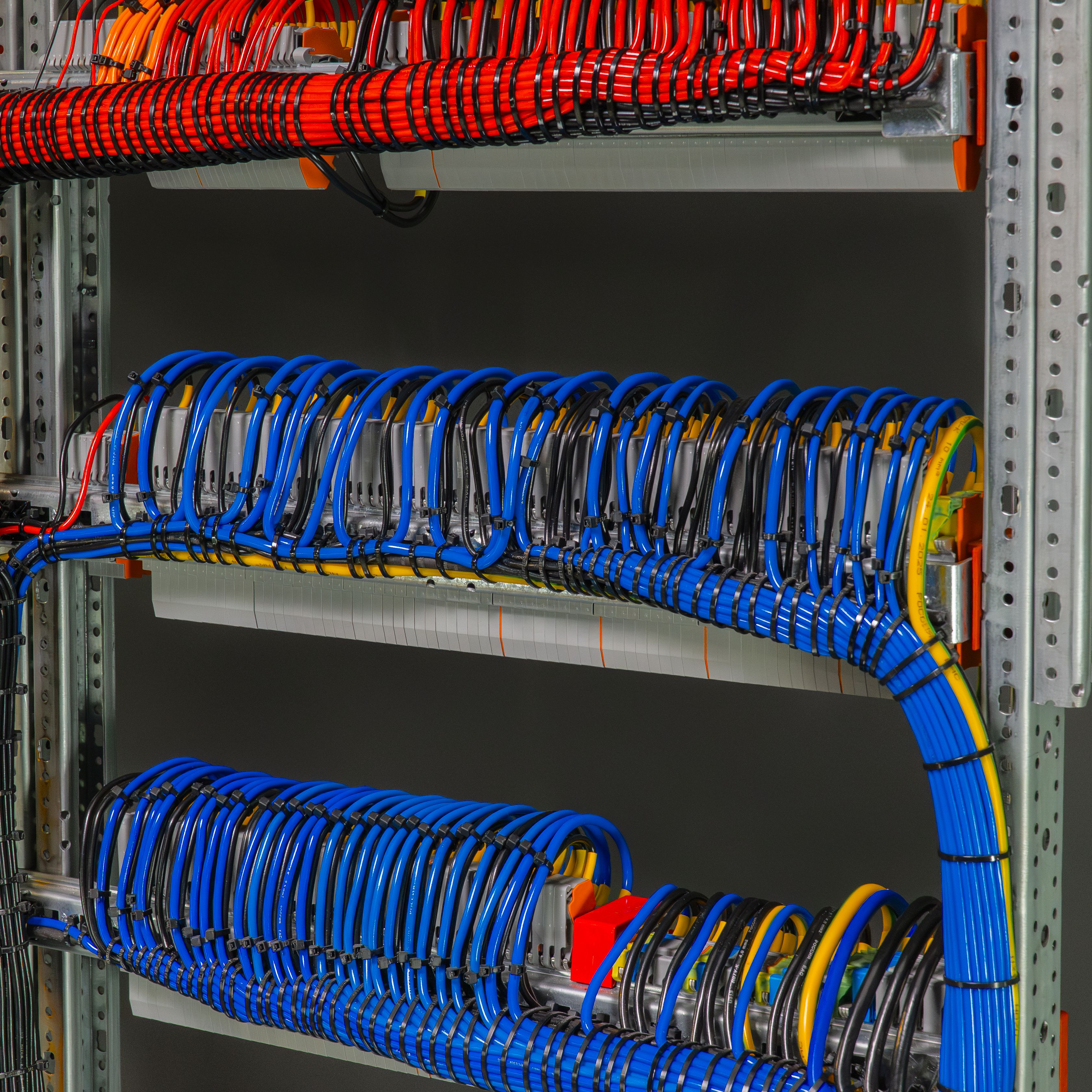

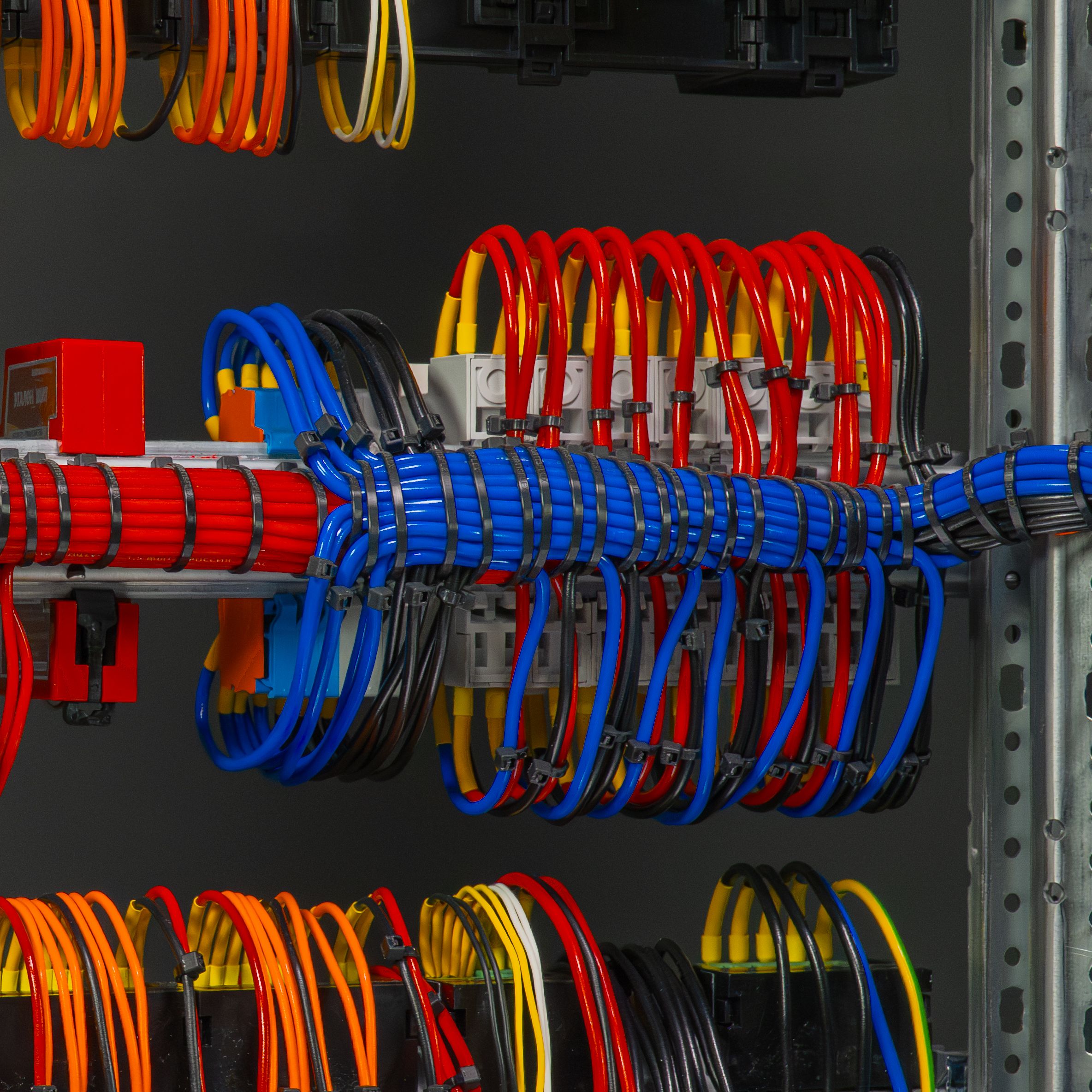

5. Клеммы

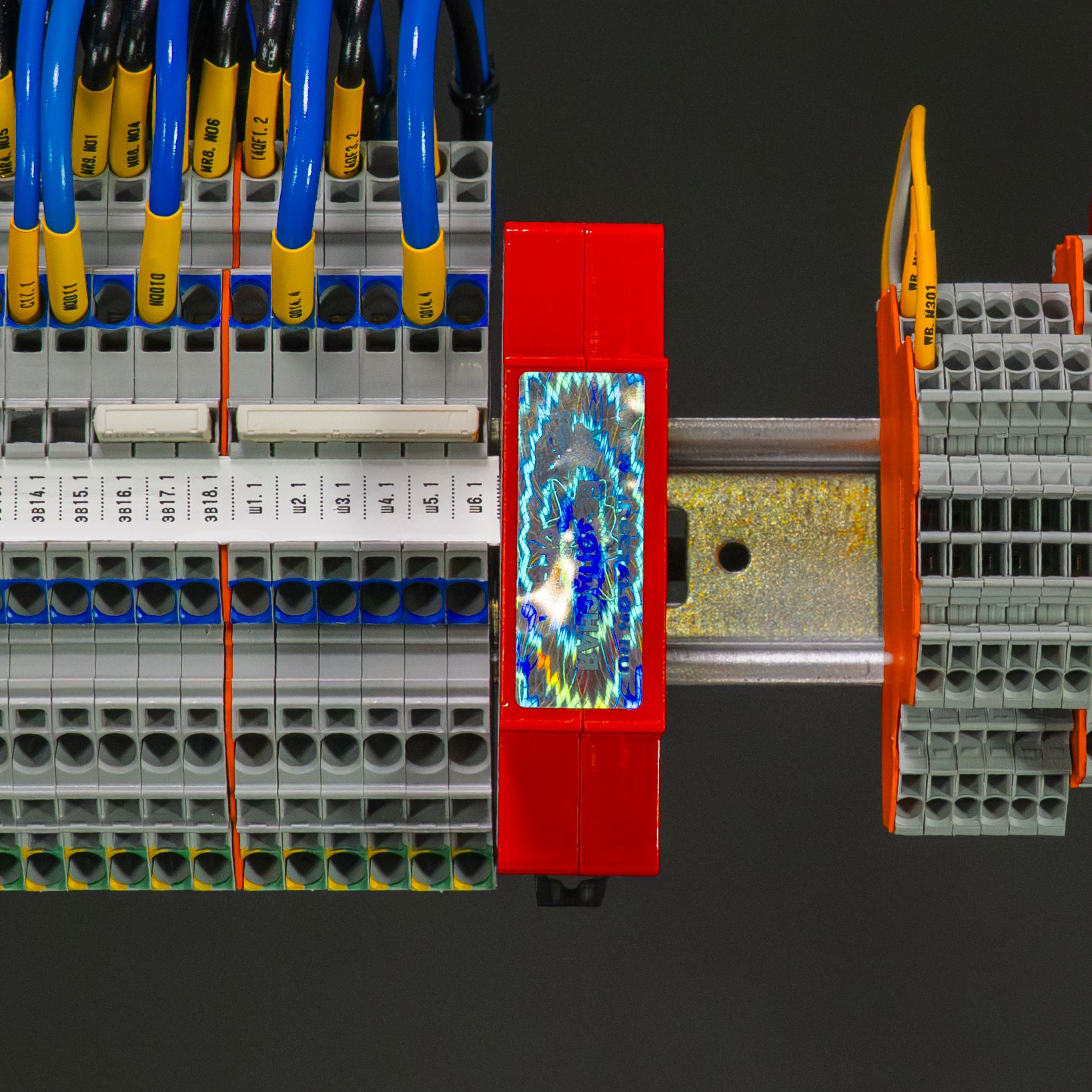

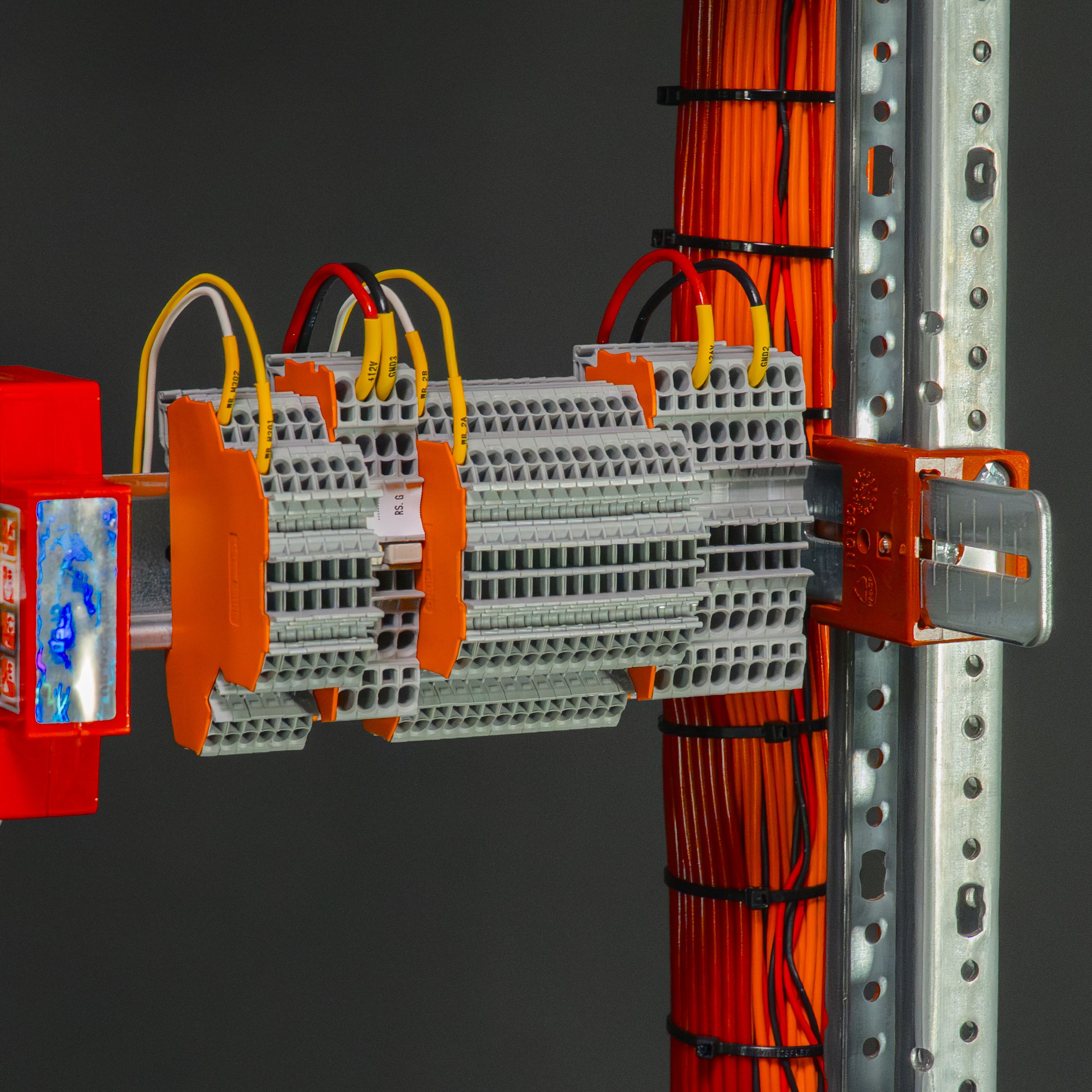

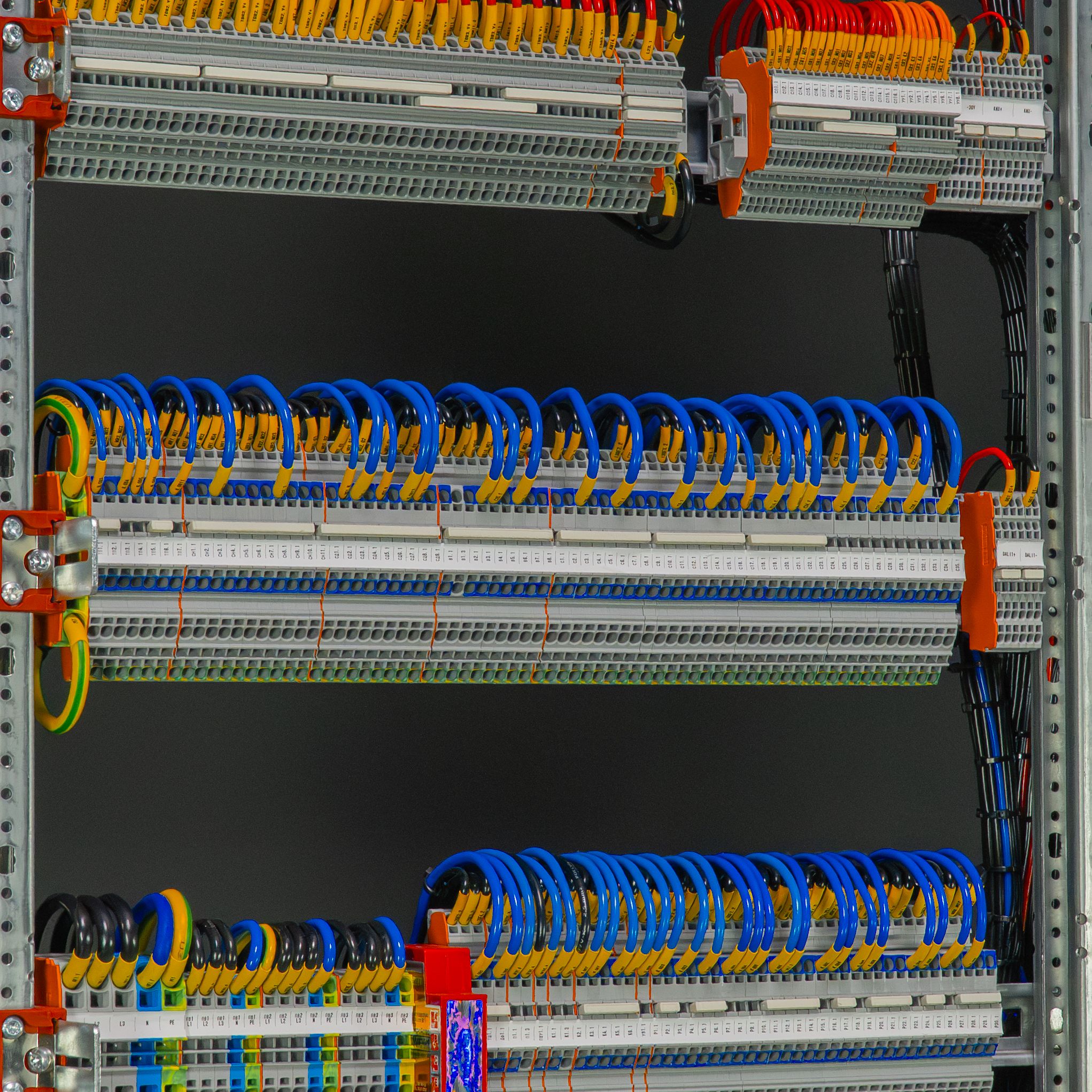

1. Клеммы WAGO 2000-1401 (133 шт.) - 22 211 руб.
2. Клеммы WAGO 2000-2201 (95 шт.) - 26 315 руб.
3. Клеммы WAGO 2001-1411/1000-411 (22 шт.) - 10 780 руб.
4. Клеммы WAGO 2002-1201 (24 шт.) - 1 440 руб.
5. Клеммы WAGO 2002-1401 (73 шт.) - 13 140 руб.
6. Клеммы WAGO 2002-1404 (29 шт.) - 4 785 руб.
7. Клеммы WAGO 2002-1407 (10 шт.) - 5 800 руб.
8. Клеммы WAGO 2002-2201 (102 шт.) - 22 440 руб.
9. Клеммы WAGO 2003-7645 (2 шт.) - 760 руб.
10. Клеммы WAGO 2003-7646 (143 шт.) - 51 480 руб.
11. Клеммы WAGO 2004-1201 (9 шт.) - 1 170 руб.
12. Клеммы WAGO 2004-1204 (3 шт.) - 360 руб.
13. Клеммы WAGO 2004-1207 (3 шт.) - 1 170 руб.
14. Клеммы WAGO 2010-1201 (3 шт.) - 780 руб.
15. Клеммы WAGO 2010-1204 (12 шт.) - 4 176 руб.
16. Клеммы WAGO 2010-1207 (3 шт.) - 1 770 руб.
17. Торцевая пластина WAGO 2000-1492 (33 шт.) - 2 574 руб.
18. Торцевая пластина WAGO 2000-2292 (14 шт.) - 1 246 руб.
19. Торцевая пластина WAGO 2002-1292 (24 шт.) - 1 680 руб.
20. Торцевая пластина WAGO 2002-1492 (19 шт.) - 1 615 руб.
21. Торцевая пластина WAGO 2002-1692 (2 шт.) - 180 руб.
22. Торцевая пластина WAGO 2002-2292 (7 шт.) - 840 руб.
23. Торцевая пластина WAGO 2002-7692 (15 шт.) - 2 820 руб.
24. Торцевая пластина WAGO 2010-1292 (18 шт.) - 7 380 руб.
25. Перемычки WAGO 2000-402 (8 шт.) - 480 руб.
26. Перемычки WAGO 2000-403 (19 шт.) - 1 710 руб.
27. Перемычки WAGO 2000-404 (10 шт.) - 1 030 руб.
28. Перемычки WAGO 2000-406 (3 шт.) - 600 руб.
29. Перемычки WAGO 2000-410 (2 шт.) - 430 руб.
30. Перемычки WAGO 2001-405 (1 шт.) - 150 руб.
31. Перемычки WAGO 2002-402 (35 шт.) - 3 430 руб.
32. Перемычки WAGO 2002-403 (5 шт.) - 445 руб.
33. Перемычки WAGO 2002-404 (10 шт.) - 1 090 руб.
34. Перемычки WAGO 2002-405 (5 шт.) - 540 руб.
35. Перемычки WAGO 2002-406 (3 шт.) - 444 руб.
36. Перемычки WAGO 2002-407 (1 шт.) - 110 руб.
37. Перемычки WAGO 2002-408 (2 шт.) - 156 руб.
38. Перемычки WAGO 2002-409 (1 шт.) - 492 руб.
39. Перемычки WAGO 2002-410 (19 шт.) - 1 653 руб.
40. Перемычки WAGO 2016-499 (23 шт.) - 2 208 руб.

Итого: 201 880 руб.

загружается

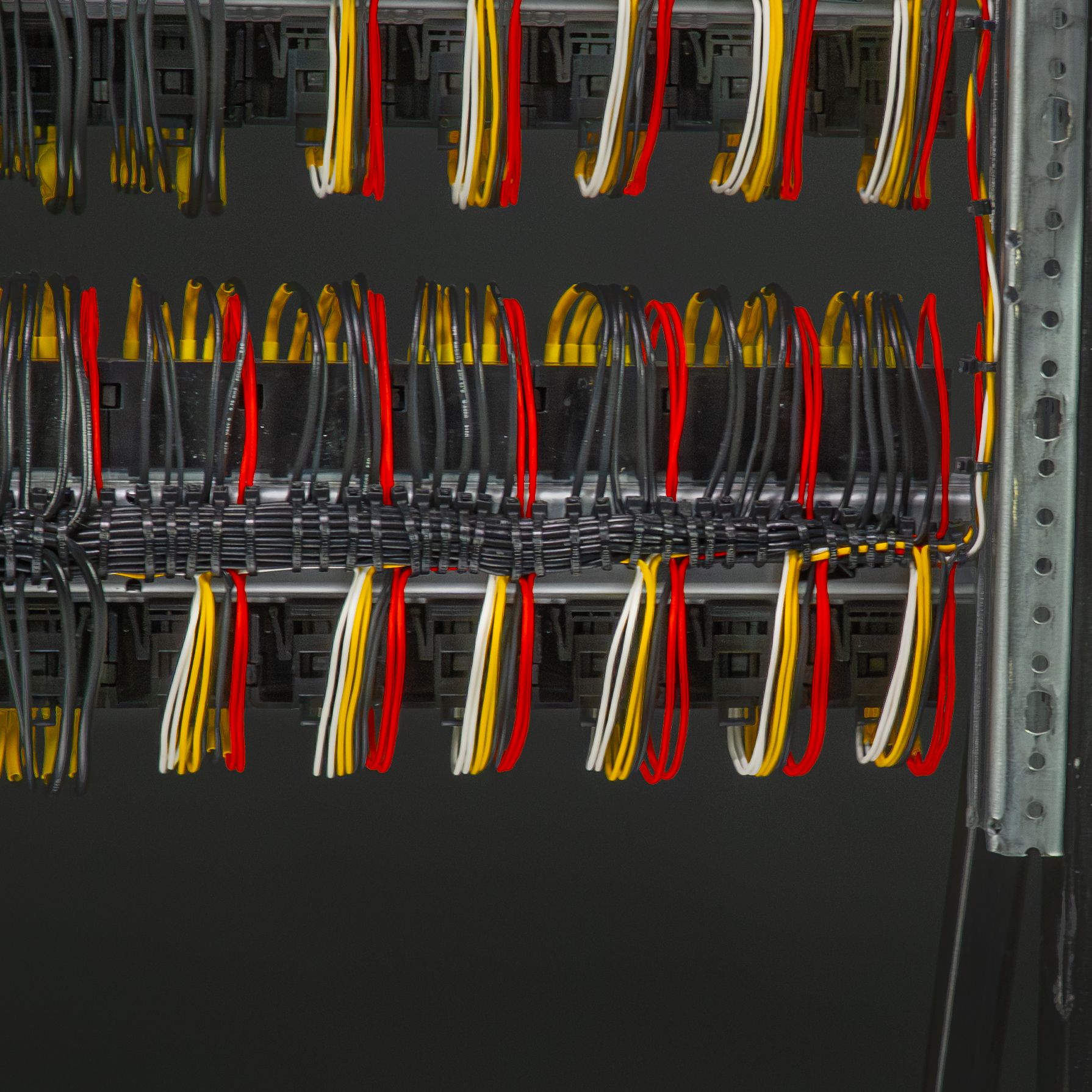

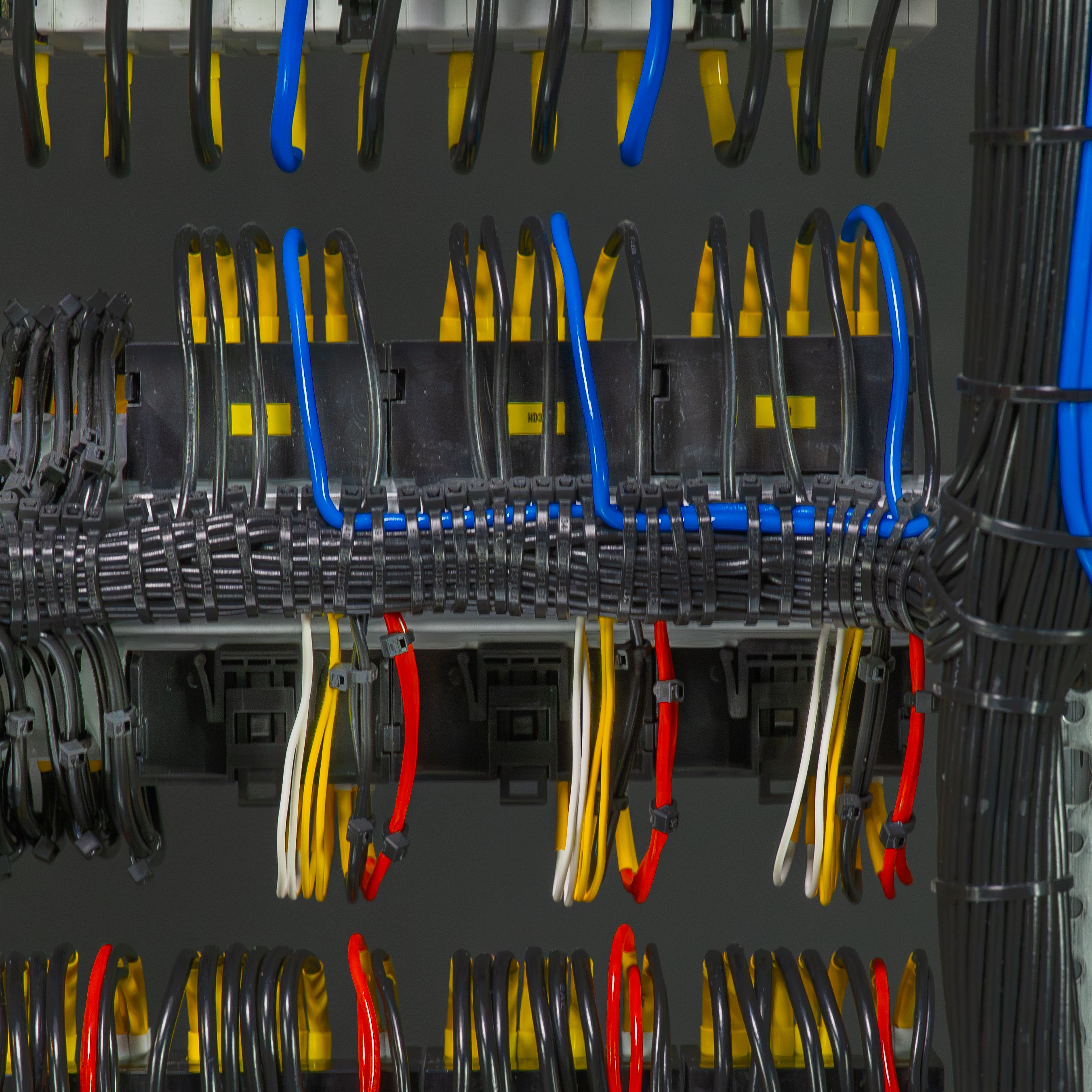

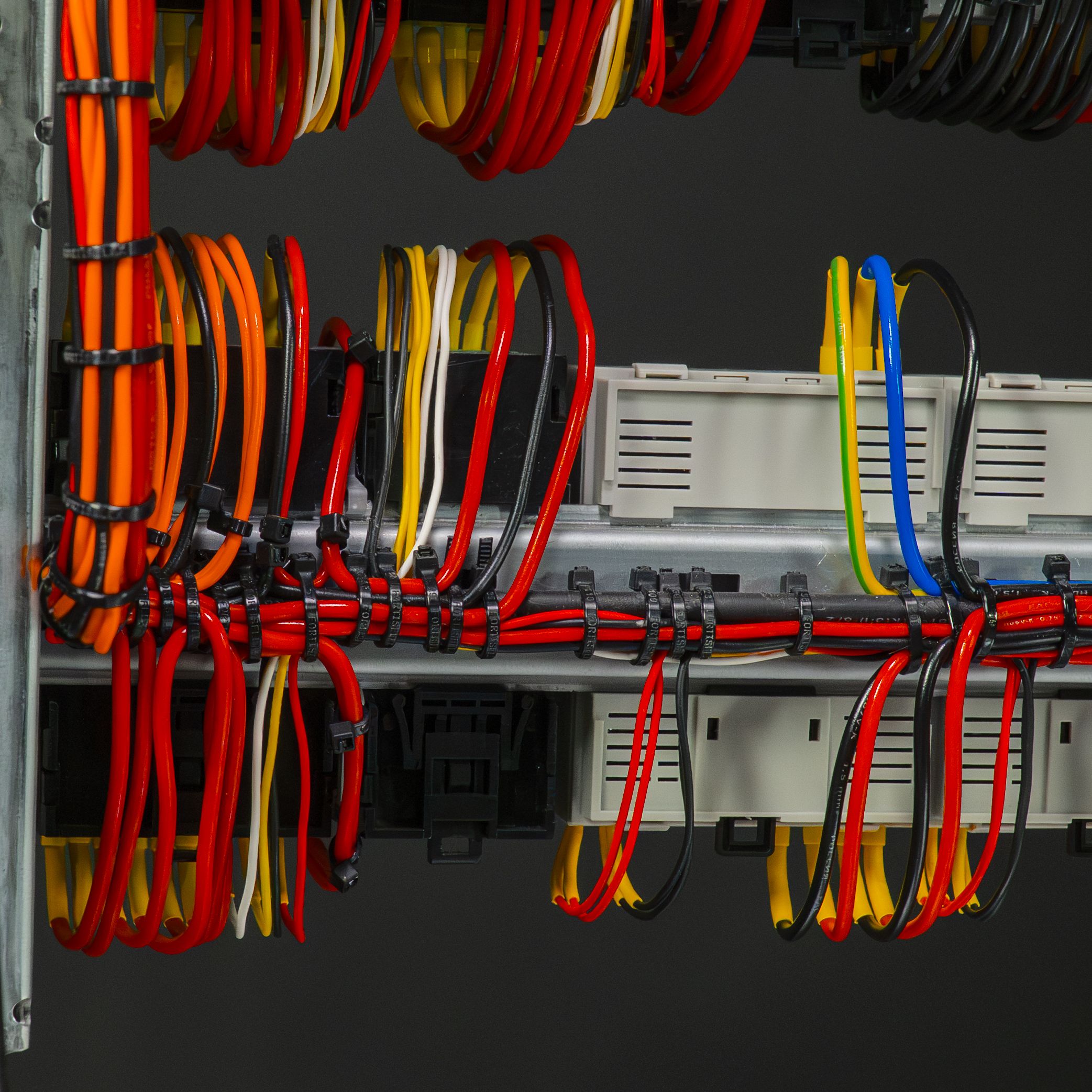

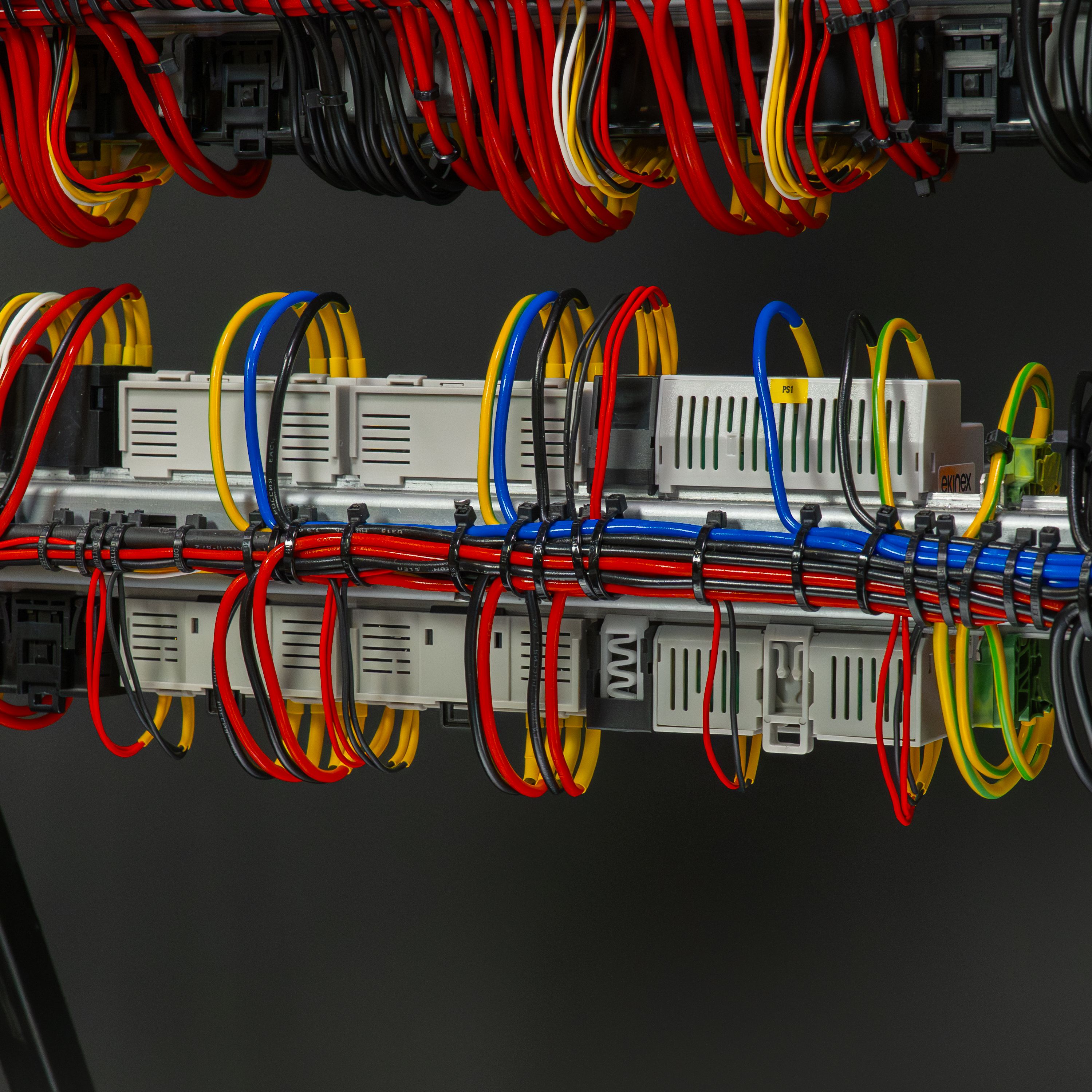

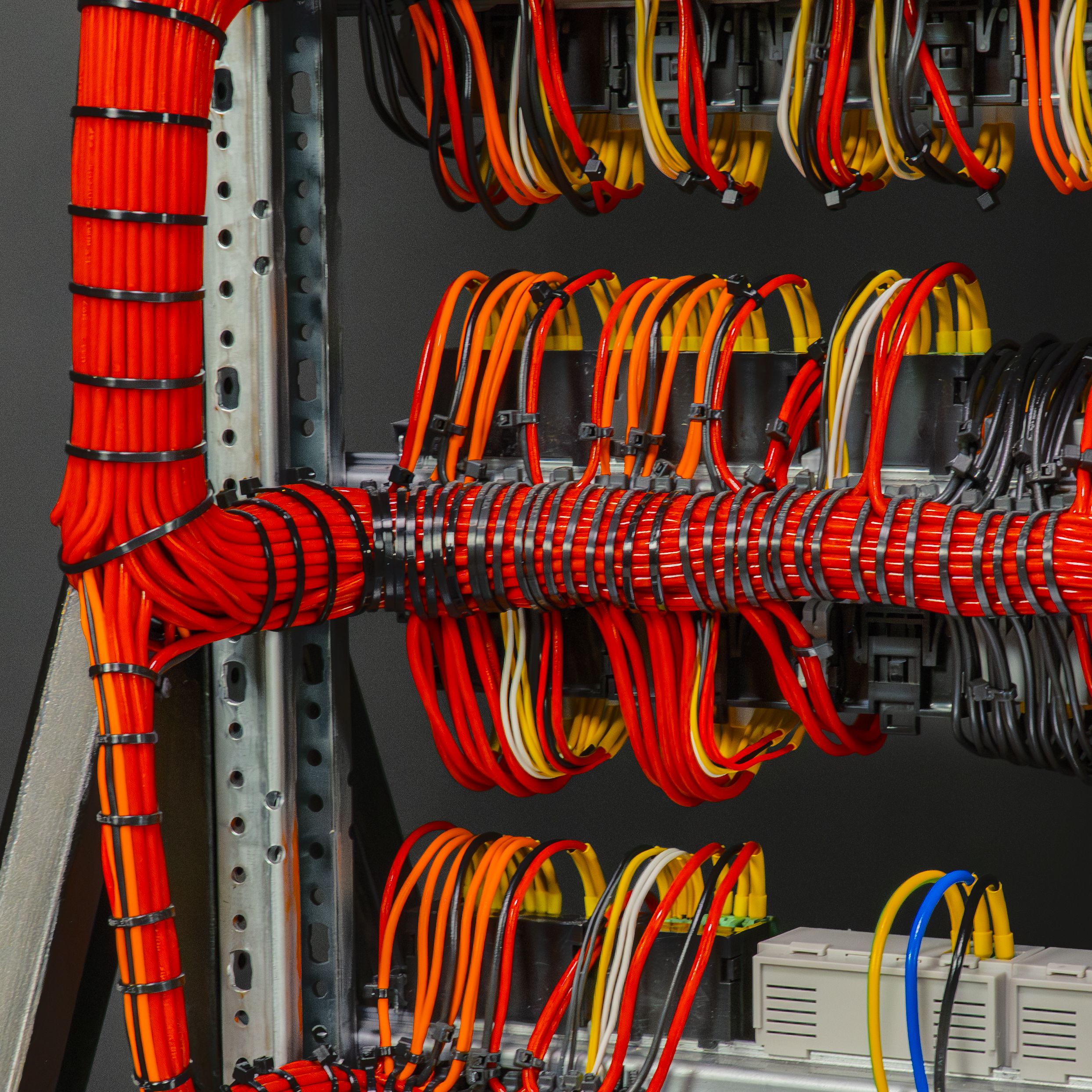

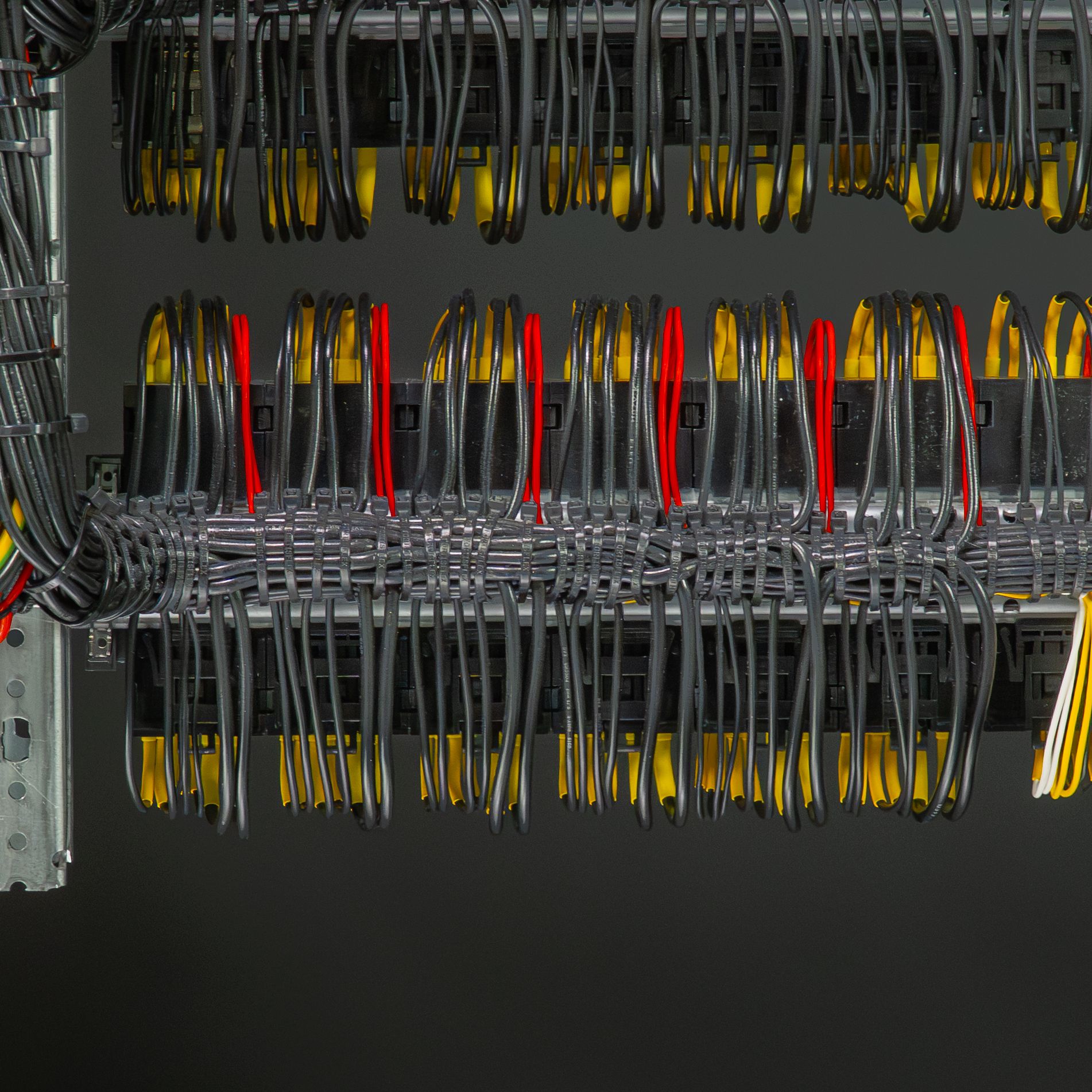

6. Автоматика

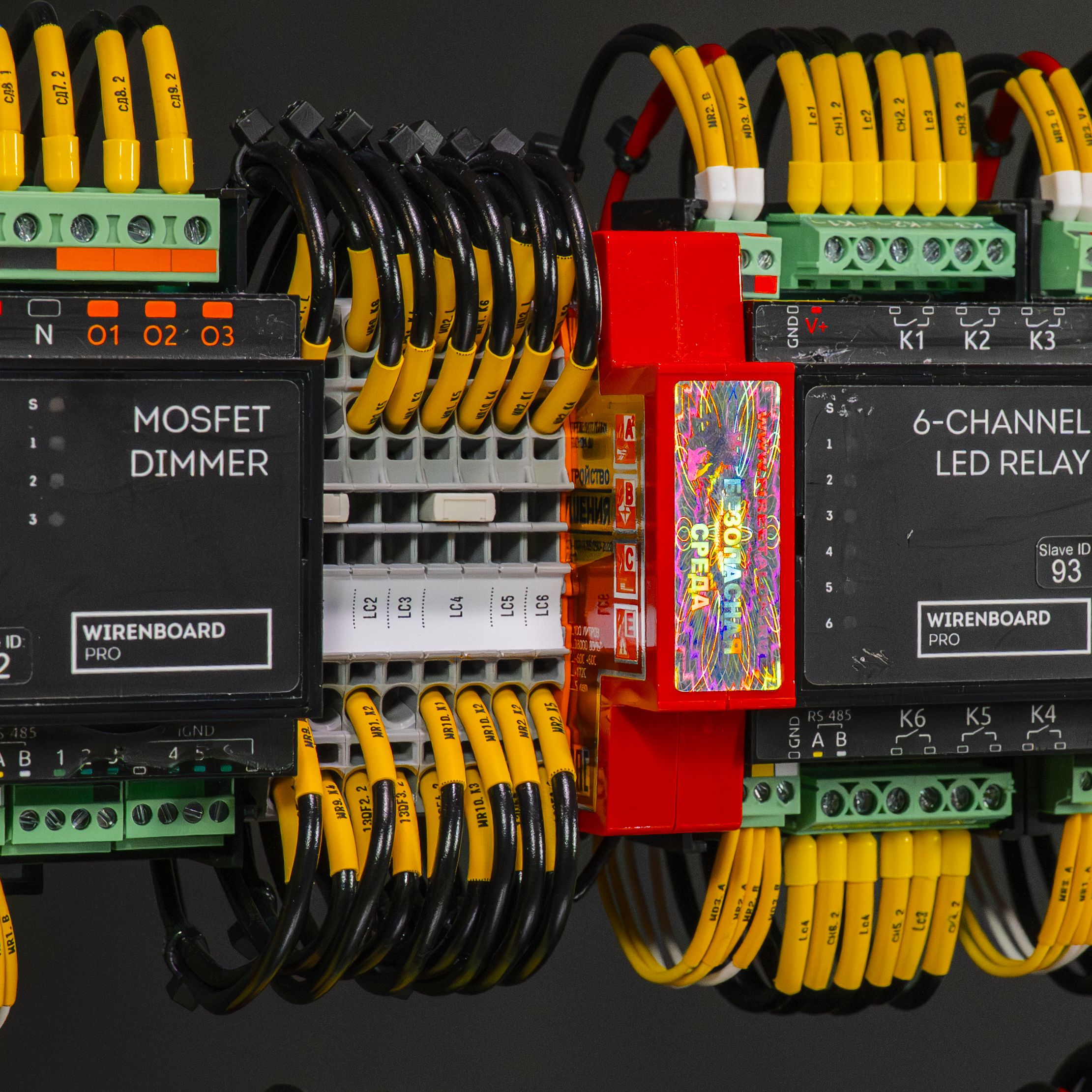

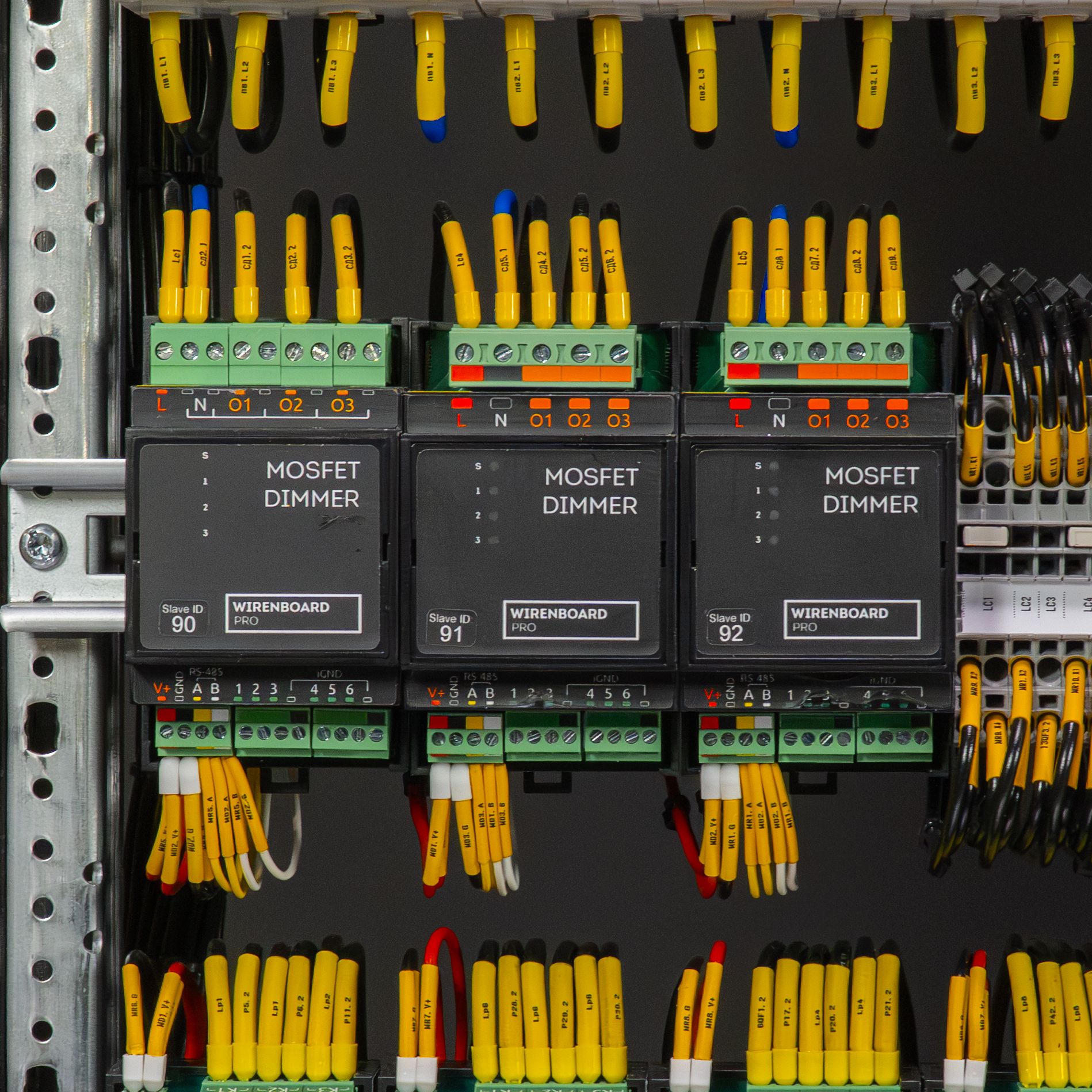

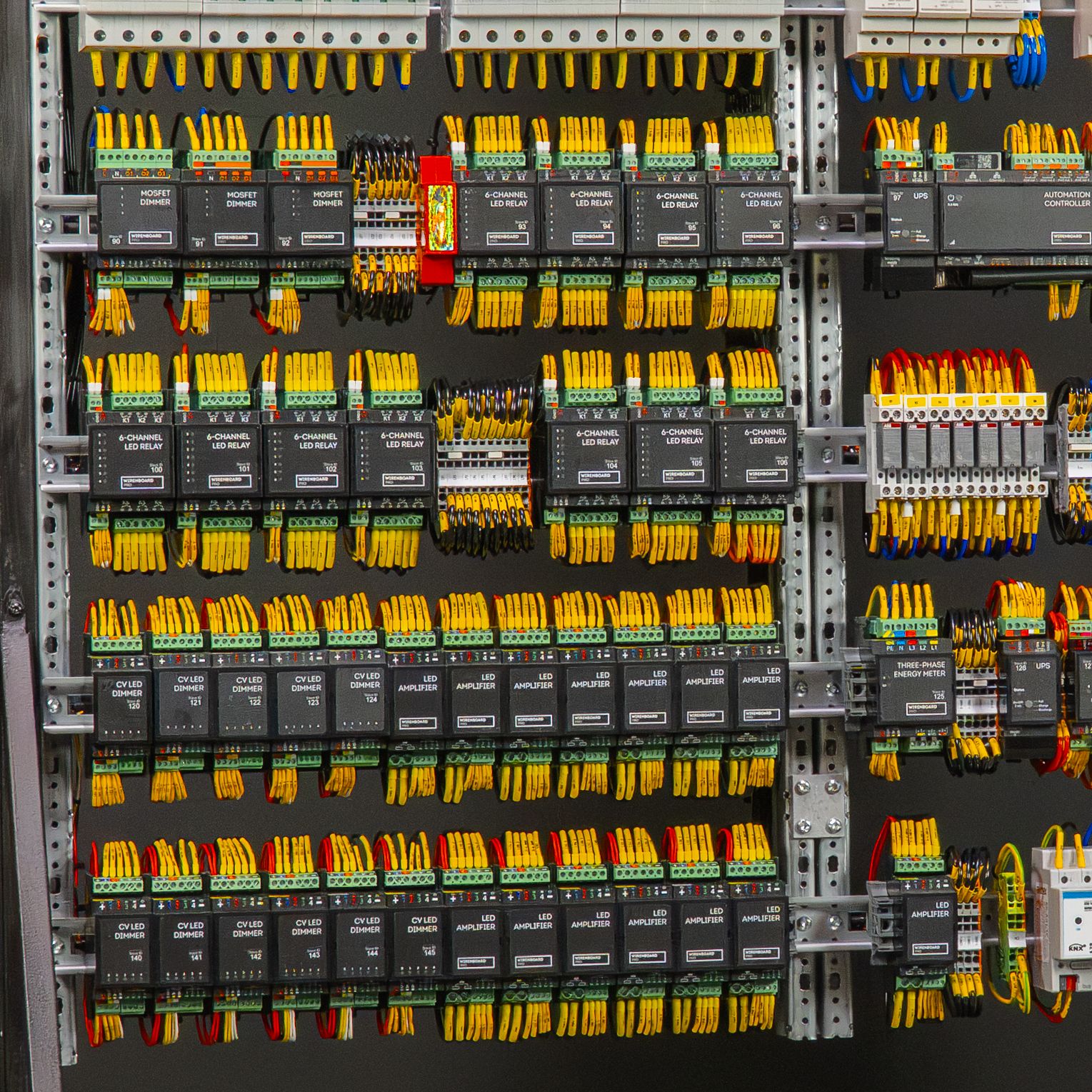

1. Диммер WBPRO-FETDIM (3 шт.) - 45 000 руб.

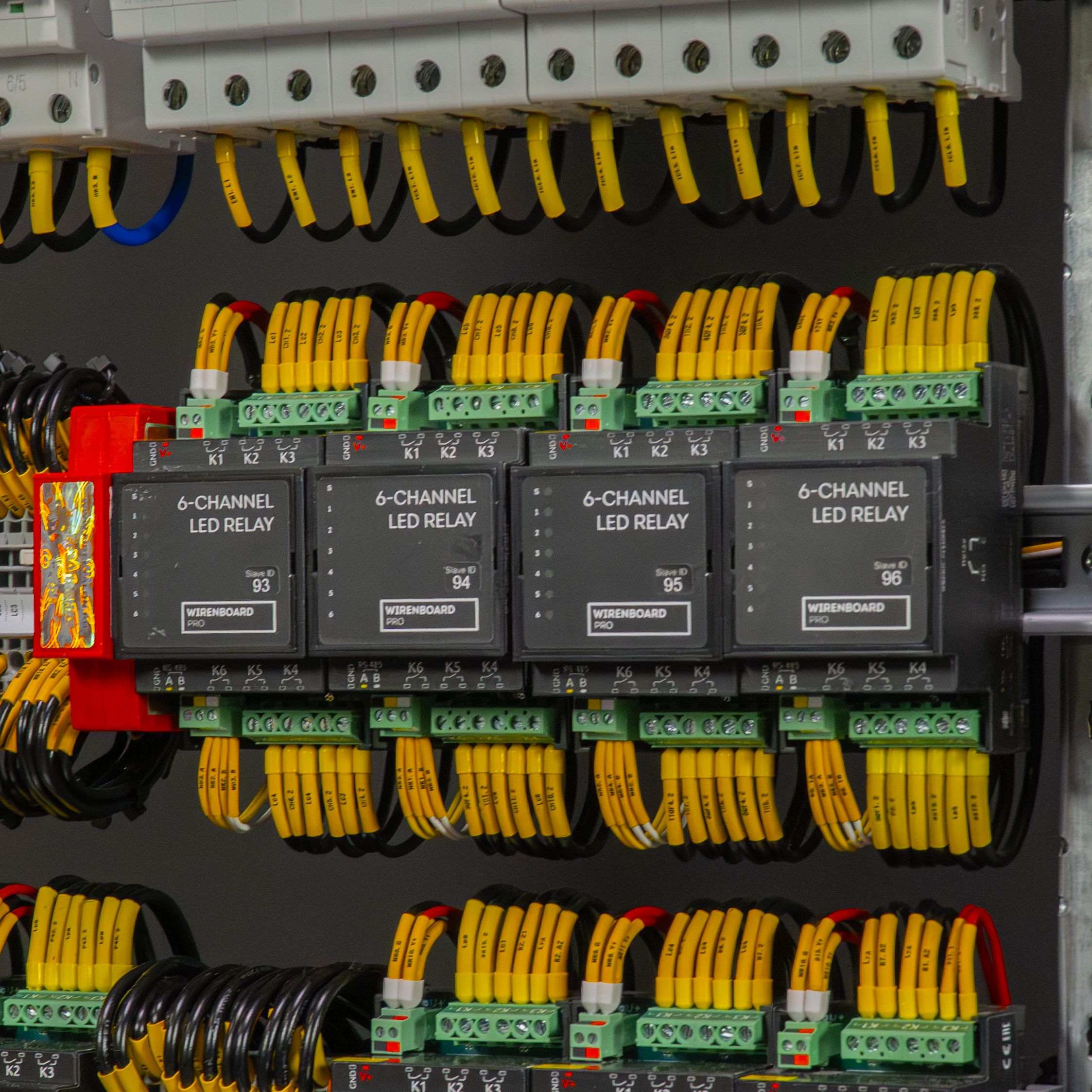

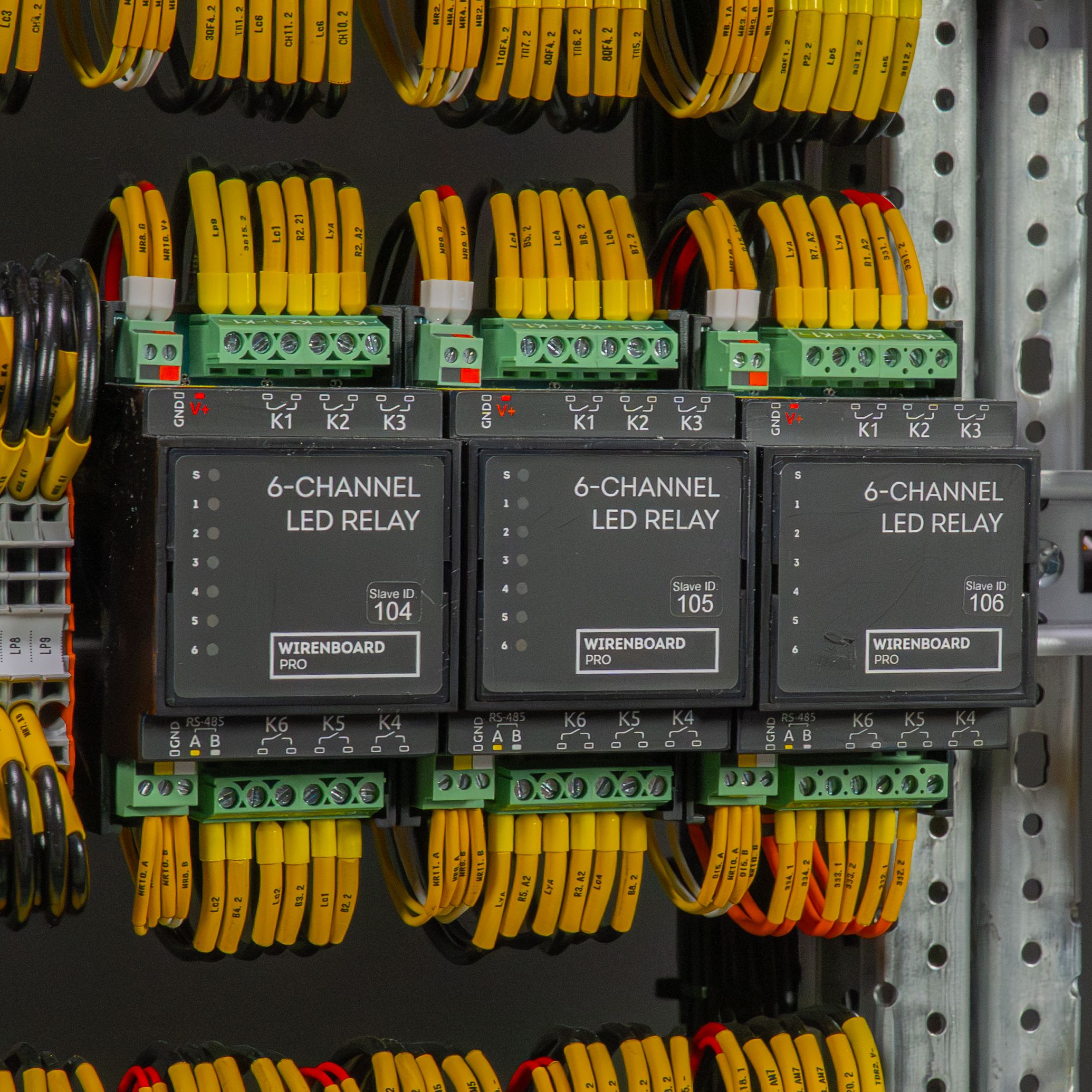

2. Модуль реле WIRENBOARD PRO WBPRO-CLEDREL6 (11 шт.) - 123 200 руб.

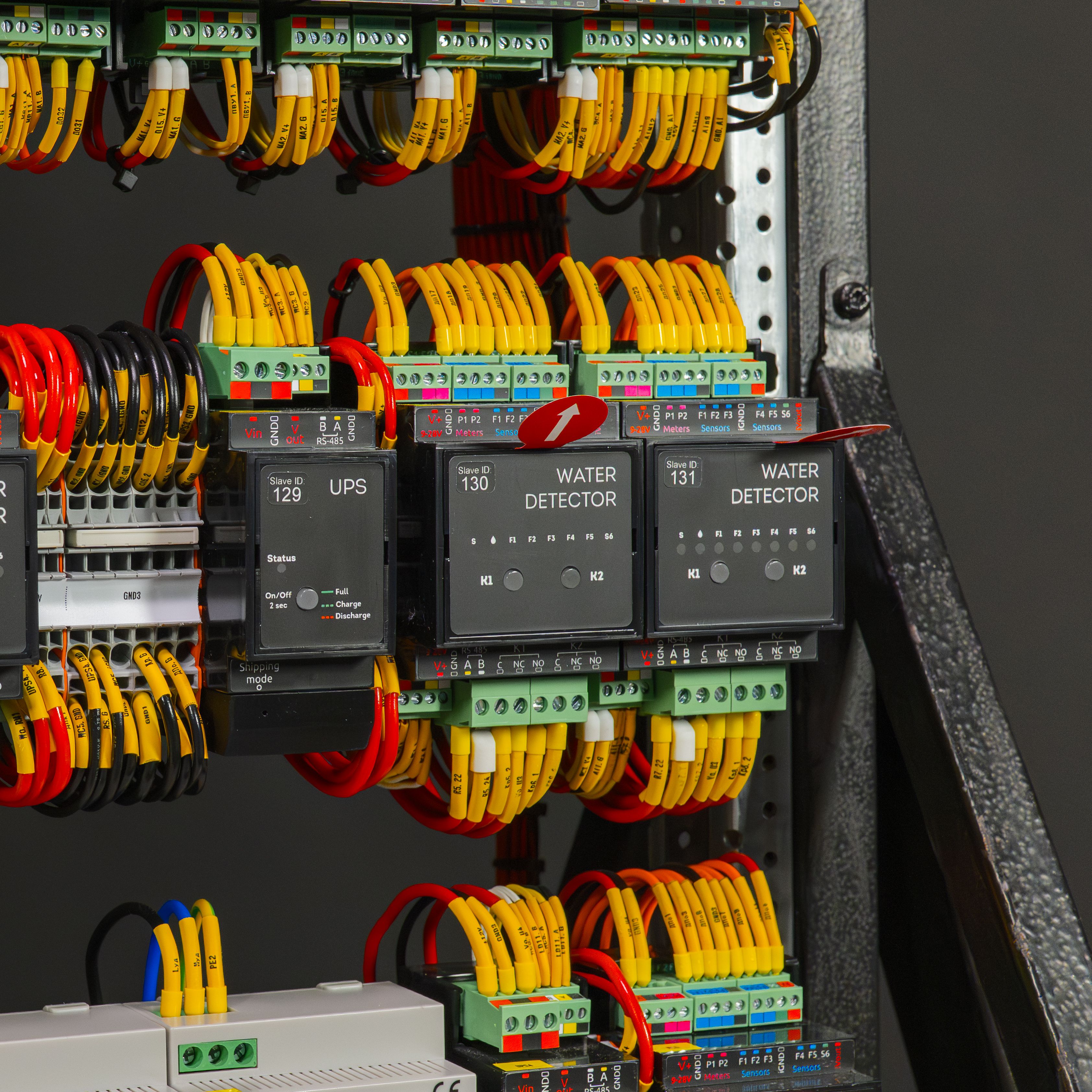

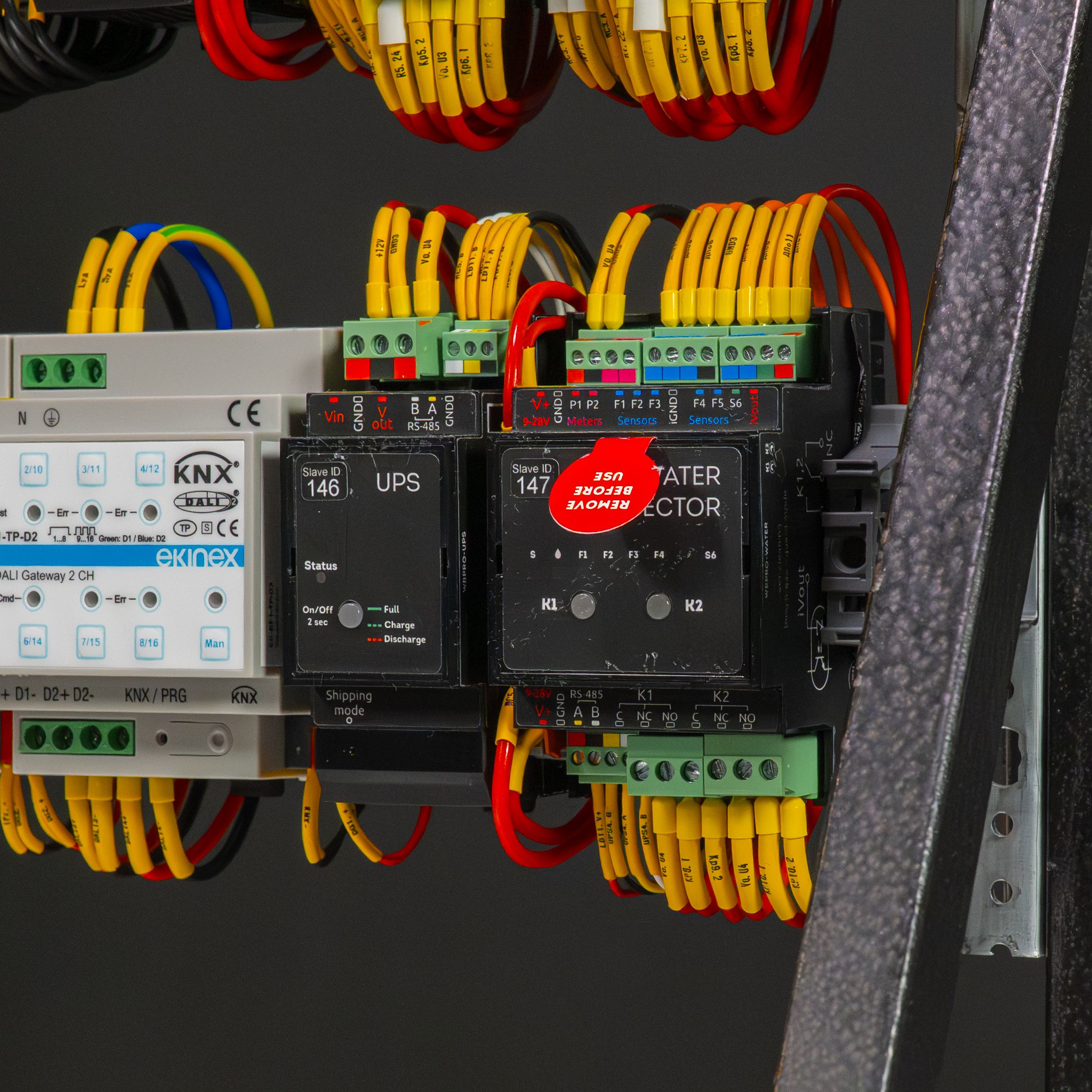

3. Модуль ИБП WIRENBOARD PRO WBPRO-UPS (3 шт.) - 38 400 руб.

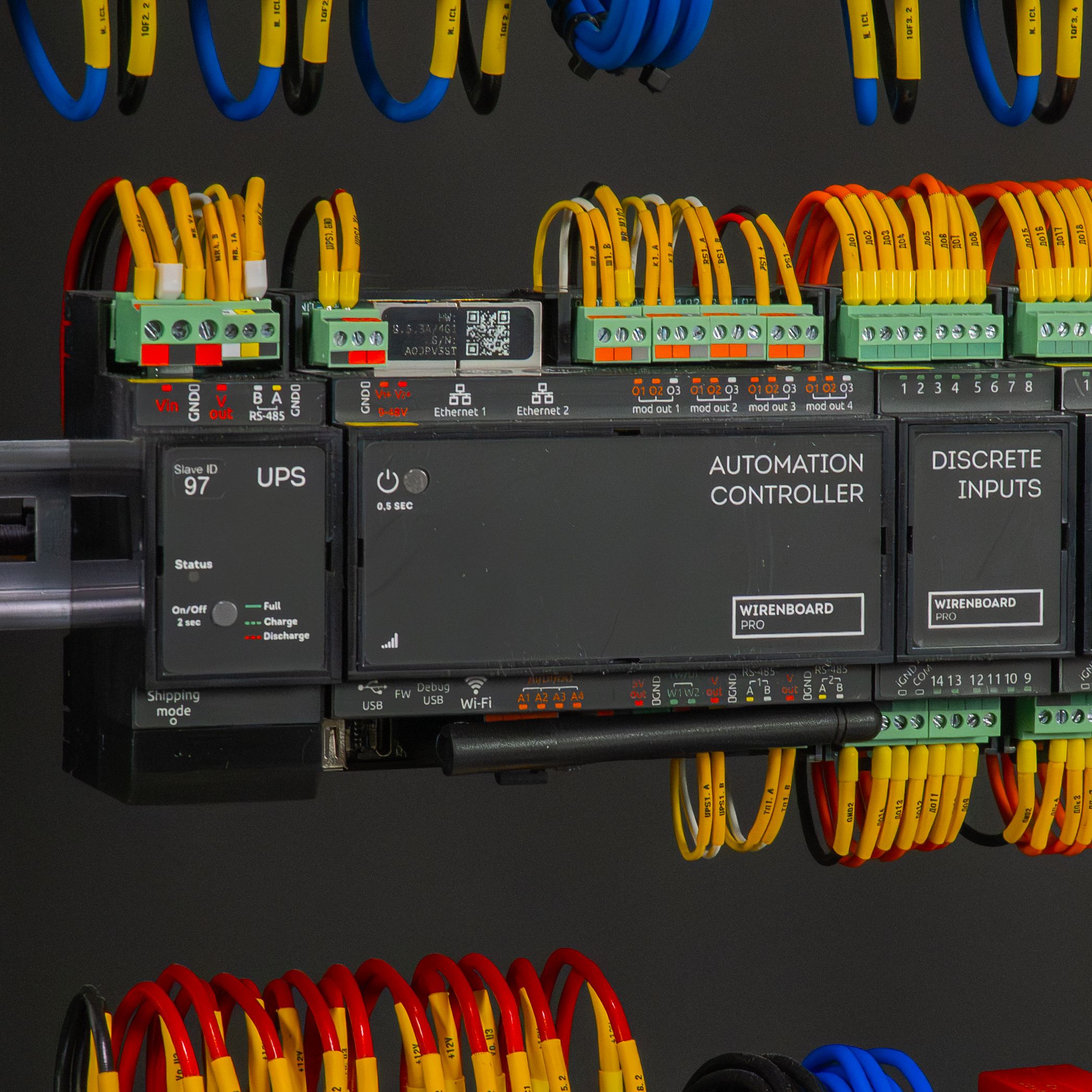

4. Контроллер WIRENBOARD PRO WBPRO-PLC7-2G-64G (1 шт.) - 77 000 руб.
5. Модуль входов WBPRO-PMOD-DI14 (4 шт.) - 28 800 руб.
6. Модуль ввода-вывода WBPRO-PMOD-SO8 (3 шт.) - 17 400 руб.

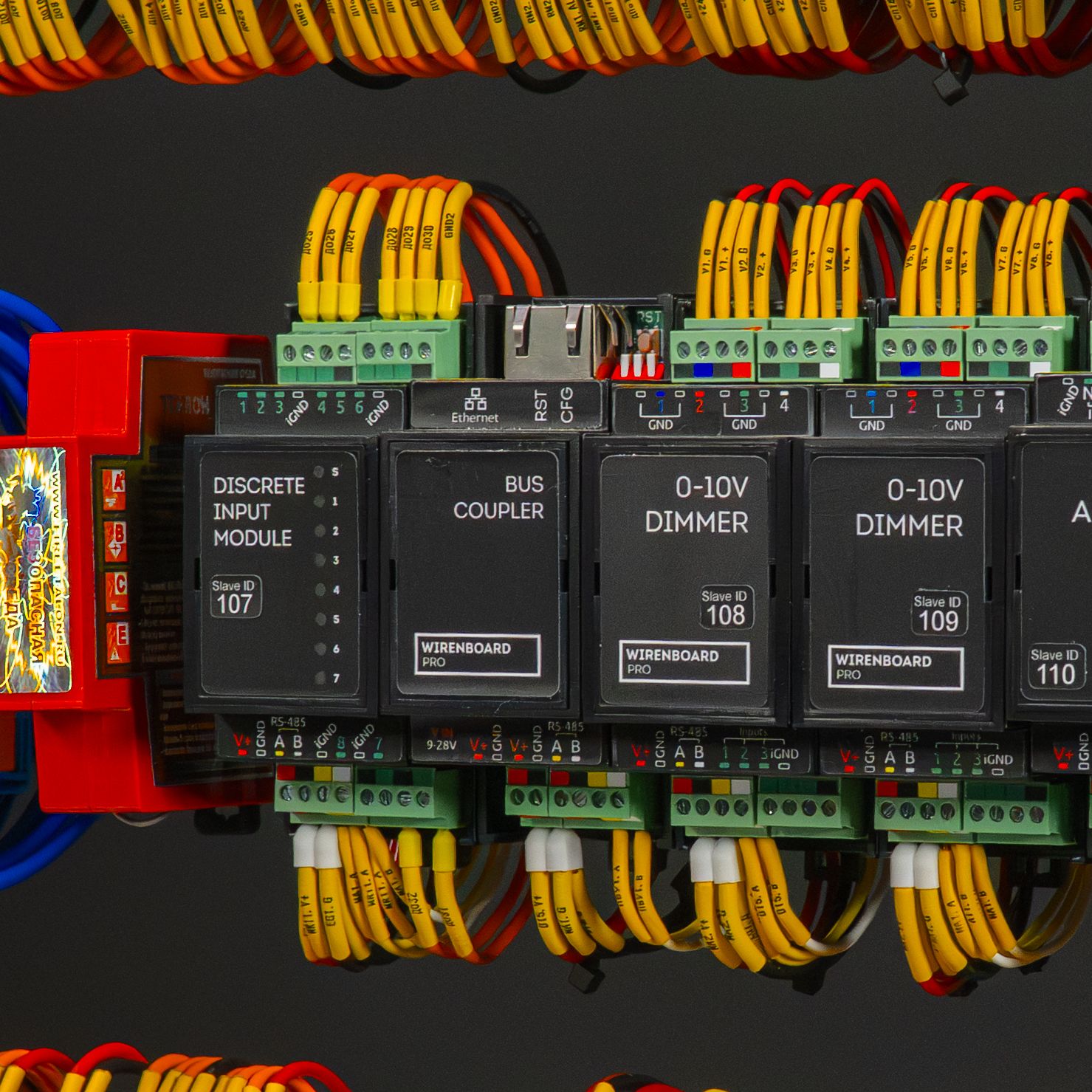

7. Модуль WIRENBOARD PRO WBPRO-DI8 (11 шт.) - 72 600 руб.
8. Преобразователь интерфейсов WBPRO-PMODGW (1 шт.) - 12 000 руб.
9. Модуль выходов WIRENBOARD PRO WBPRO-10VDIM (2 шт.) - 18 600 руб.
10. Модуль для подключения аналоговых сигналов WBPRO-ANALOG6 (1 шт.) - 12 300 руб.

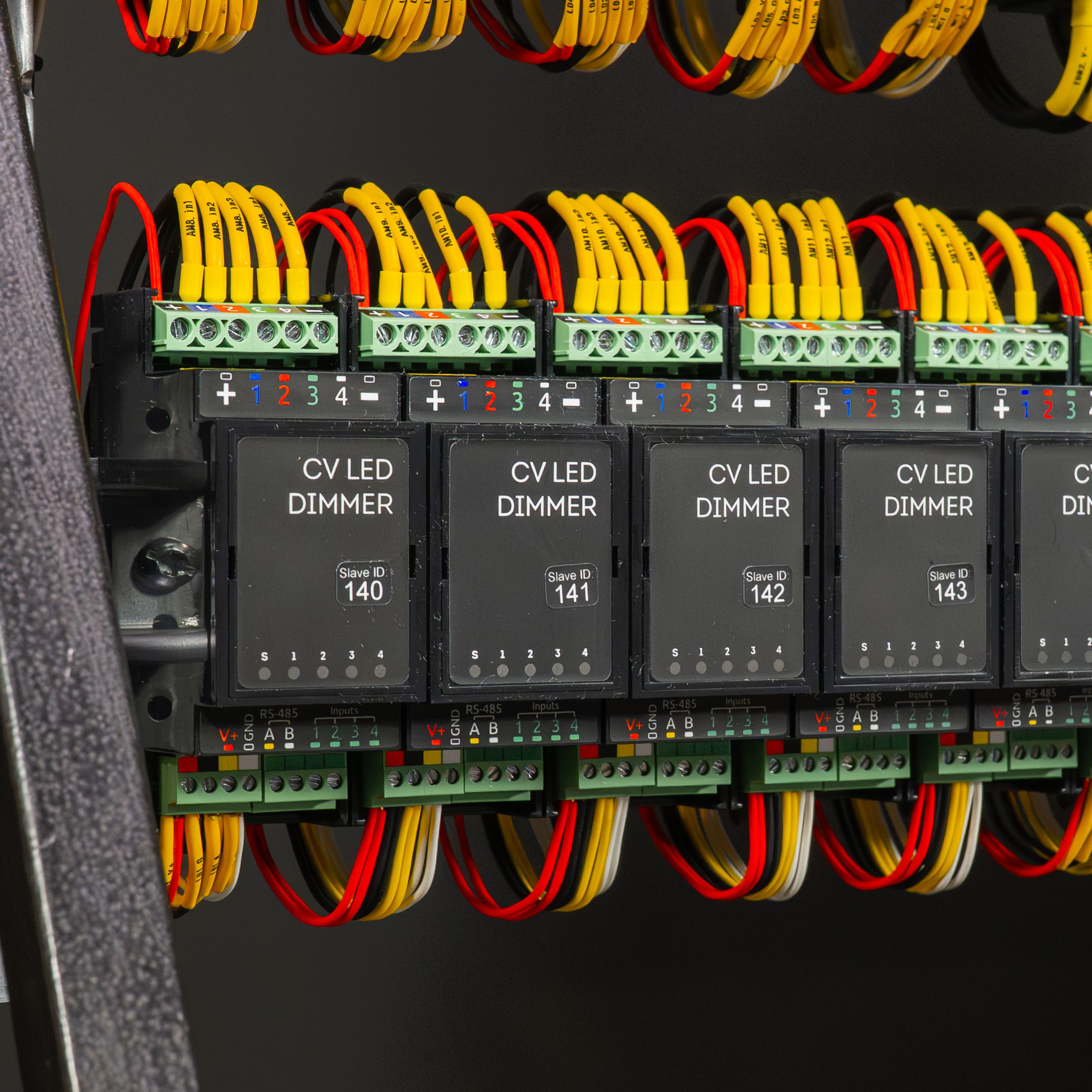

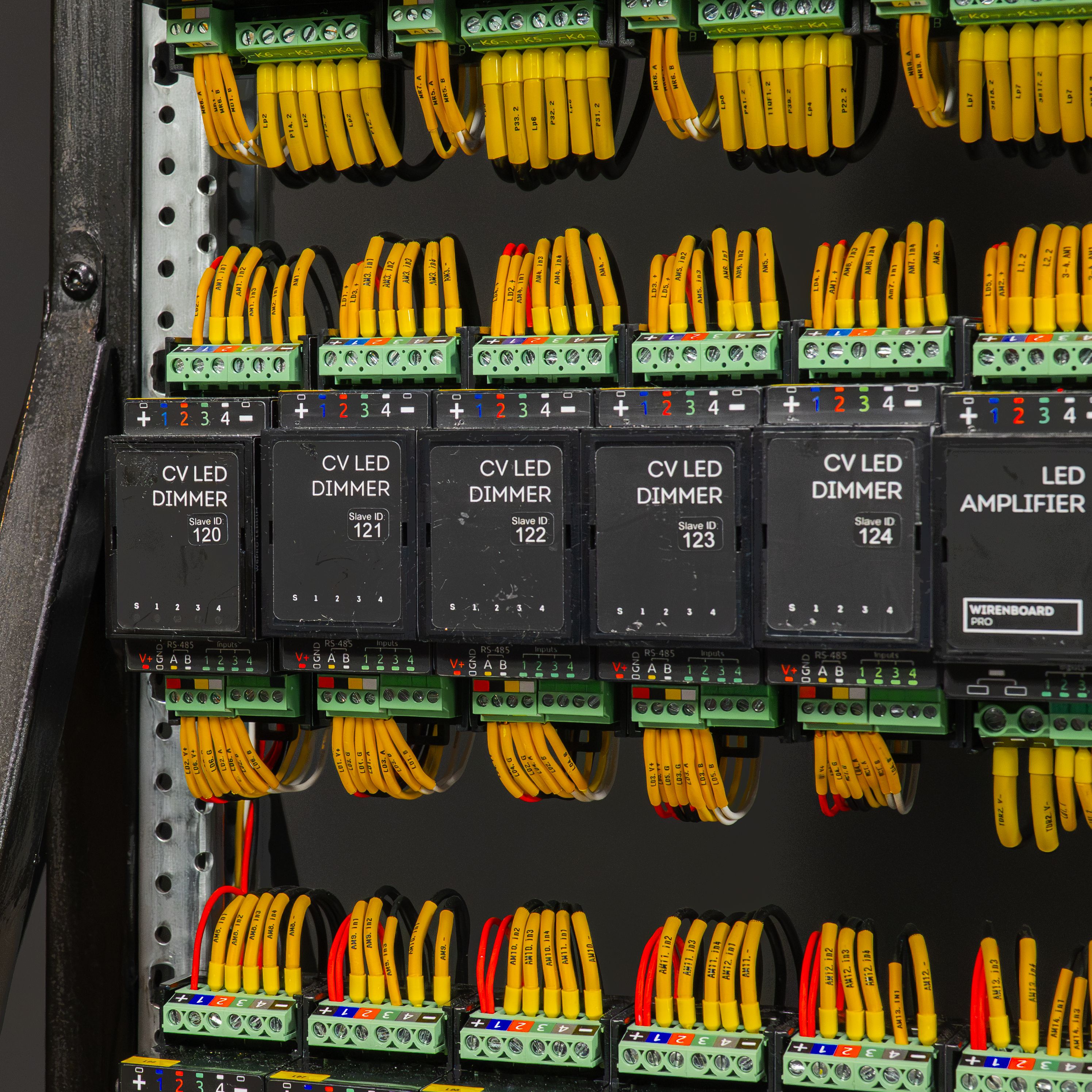

11. Четырехканальный диммер WIRENBOARD PRO WBPRO-LEDDIM (11 шт.) - 86 900 руб.

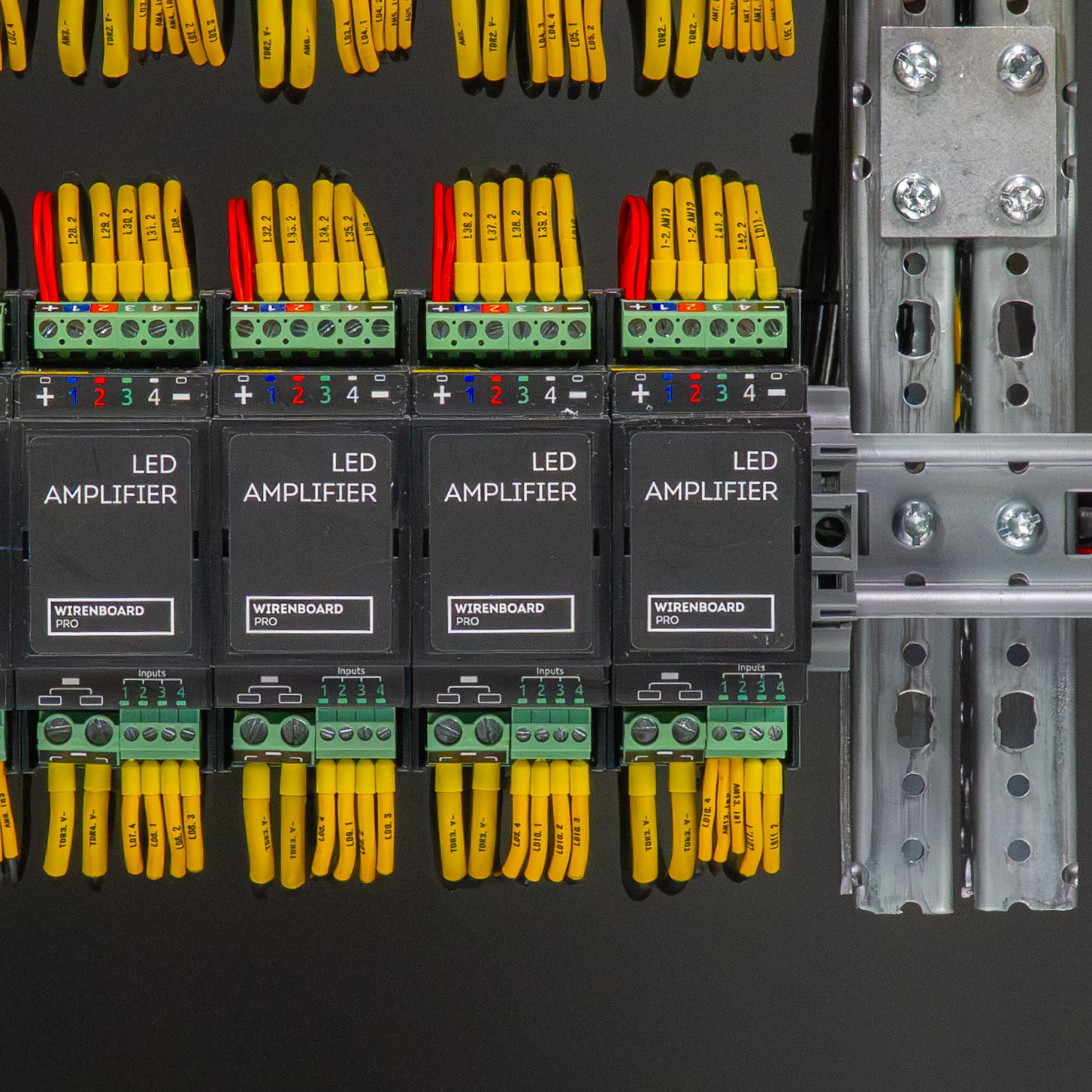

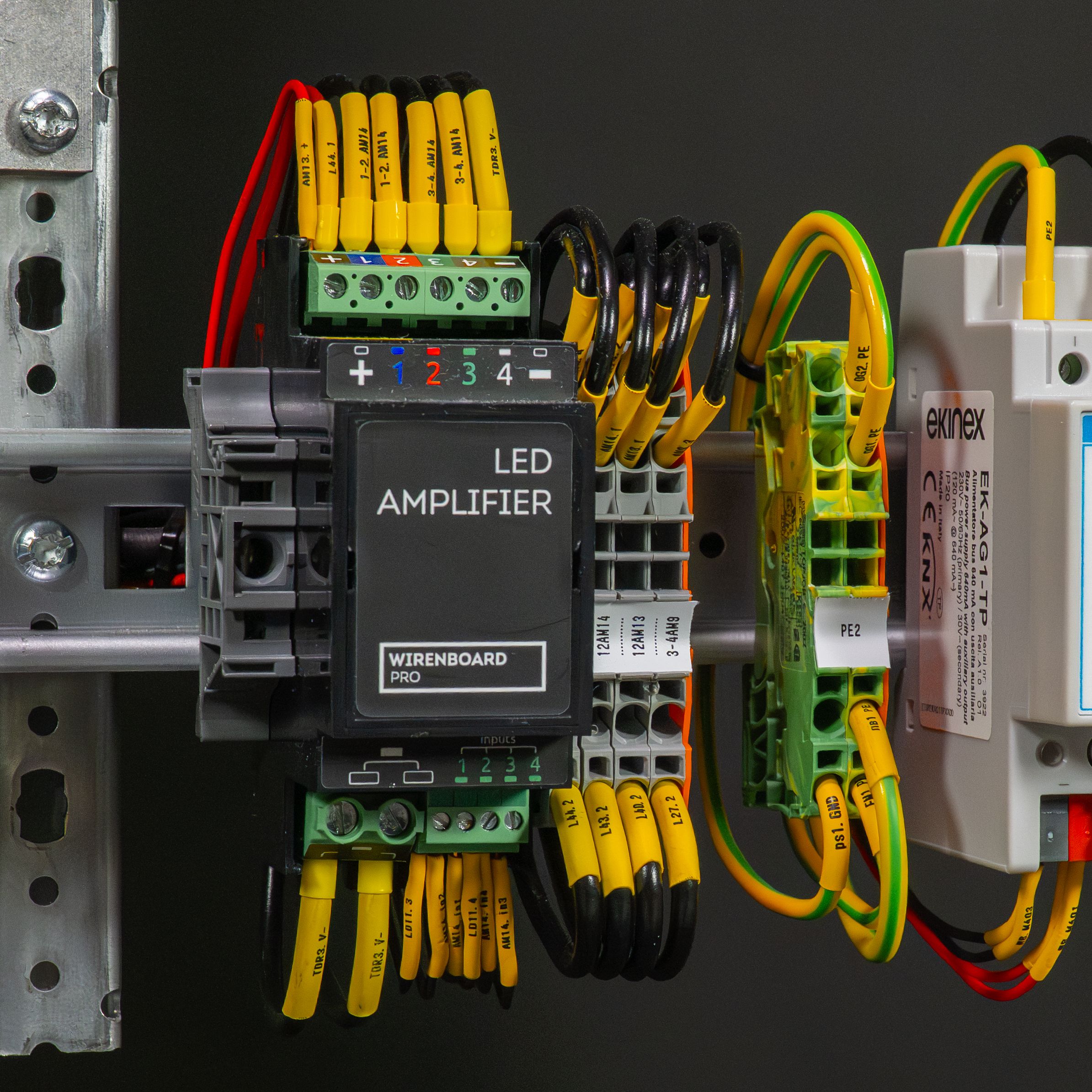

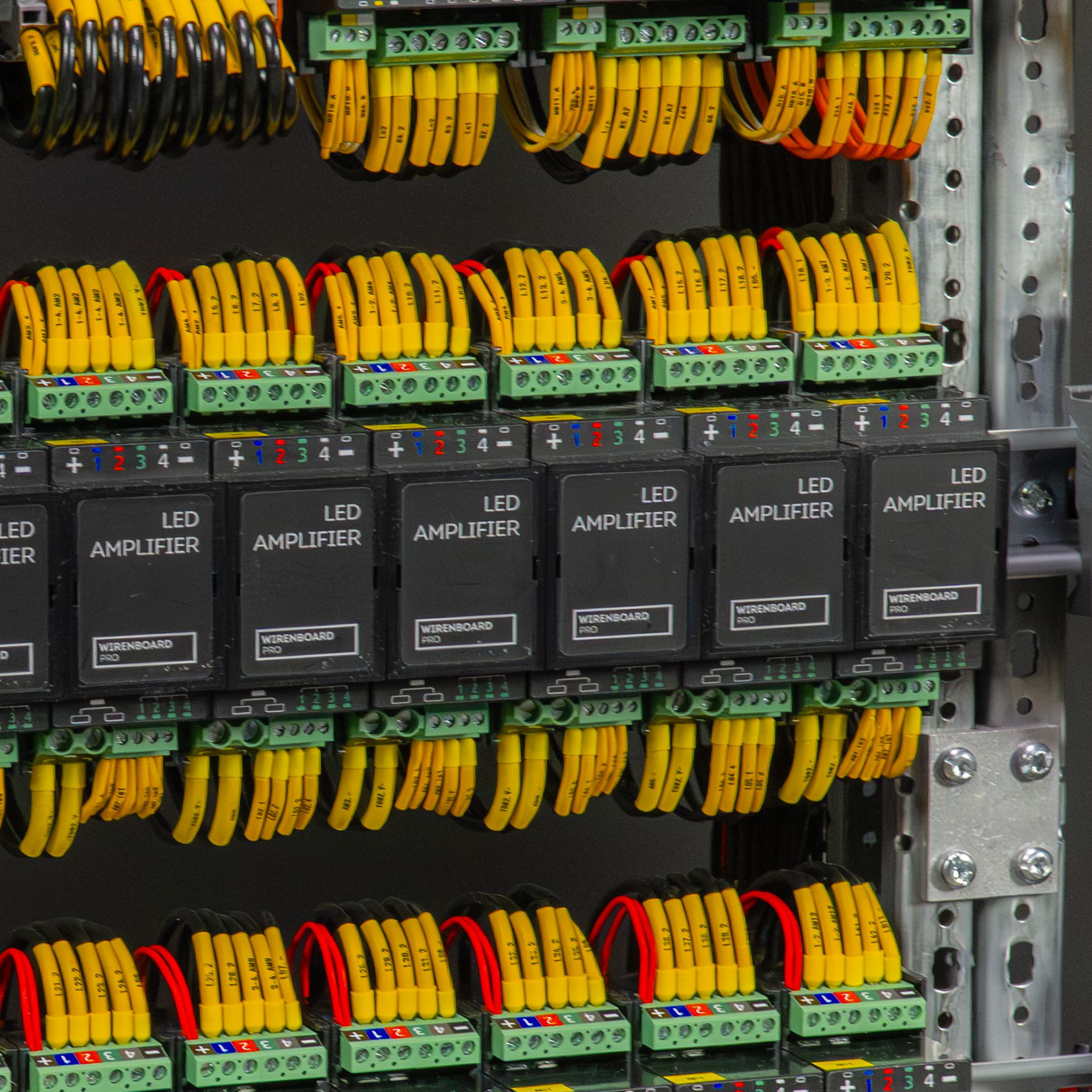

12. Усилитель для светодиодных лент WIRENBOARD PRO WBPRO-AMP (14 шт.) - 89 600 руб.

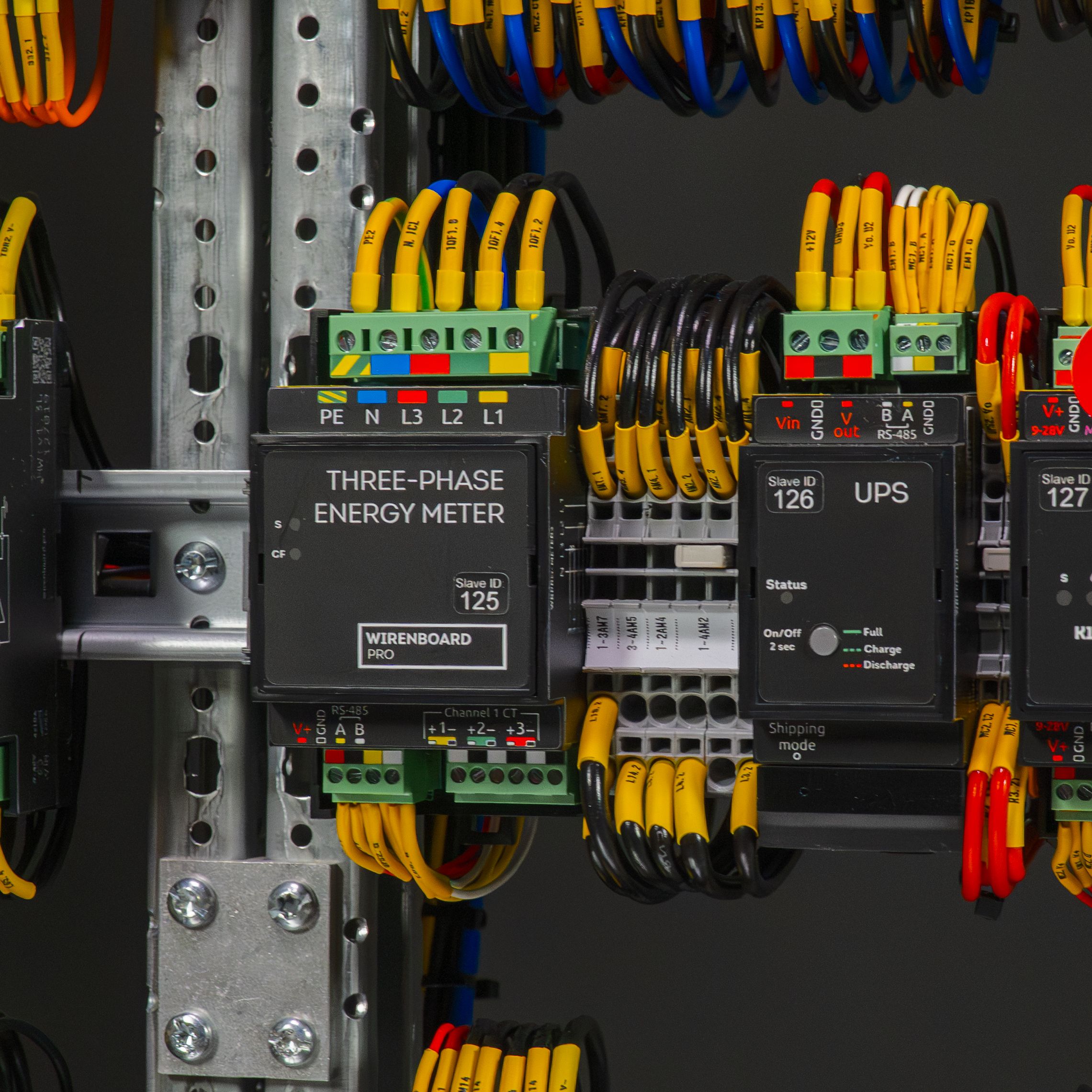

13. Многоканальный счетчик электроэнергии WBPRO-METER3 (1 шт.) - 12 000 руб.

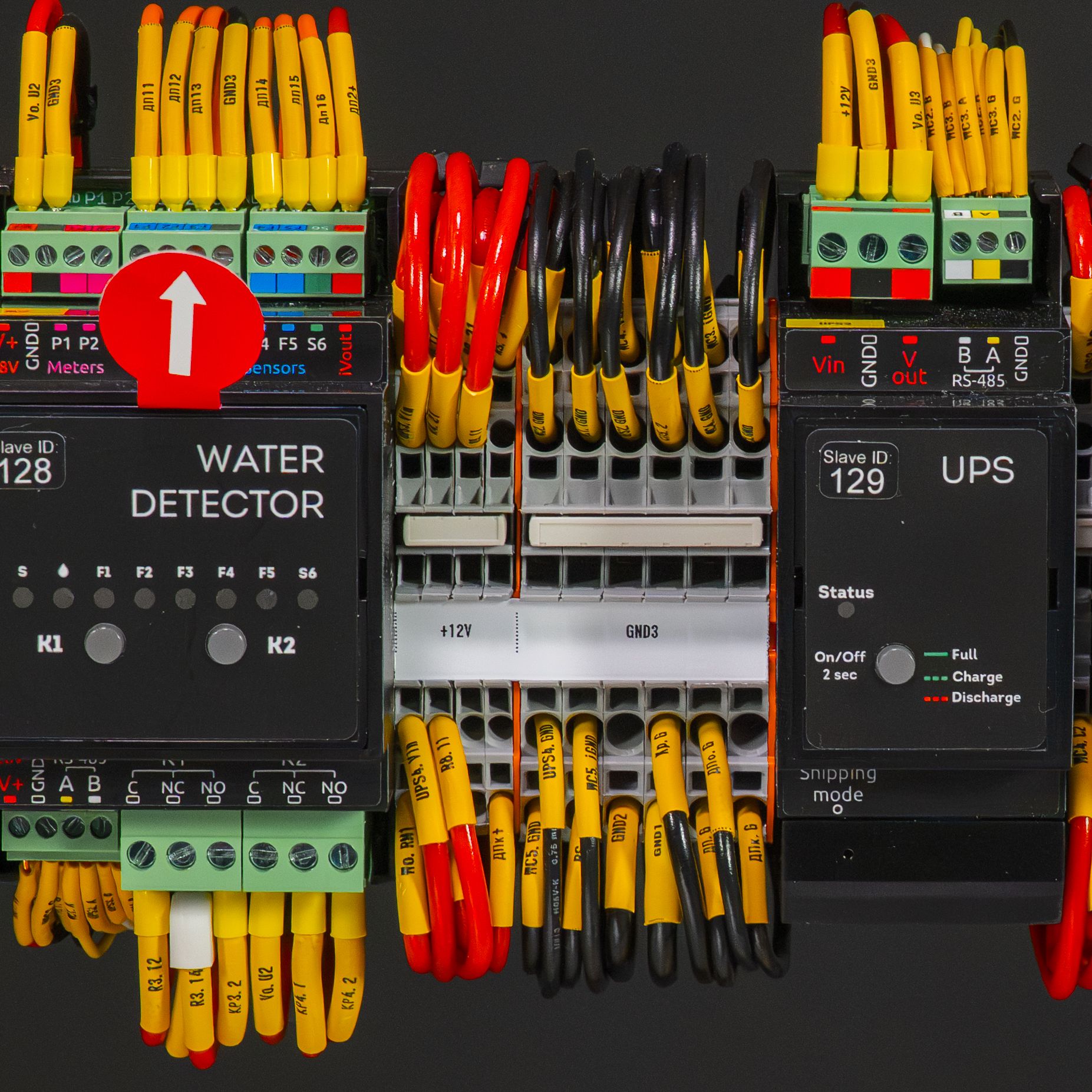

14. Блок защиты от протечек WIRENBOARD PRO WBPRO-WATER (3 шт.) - 43 500 руб.

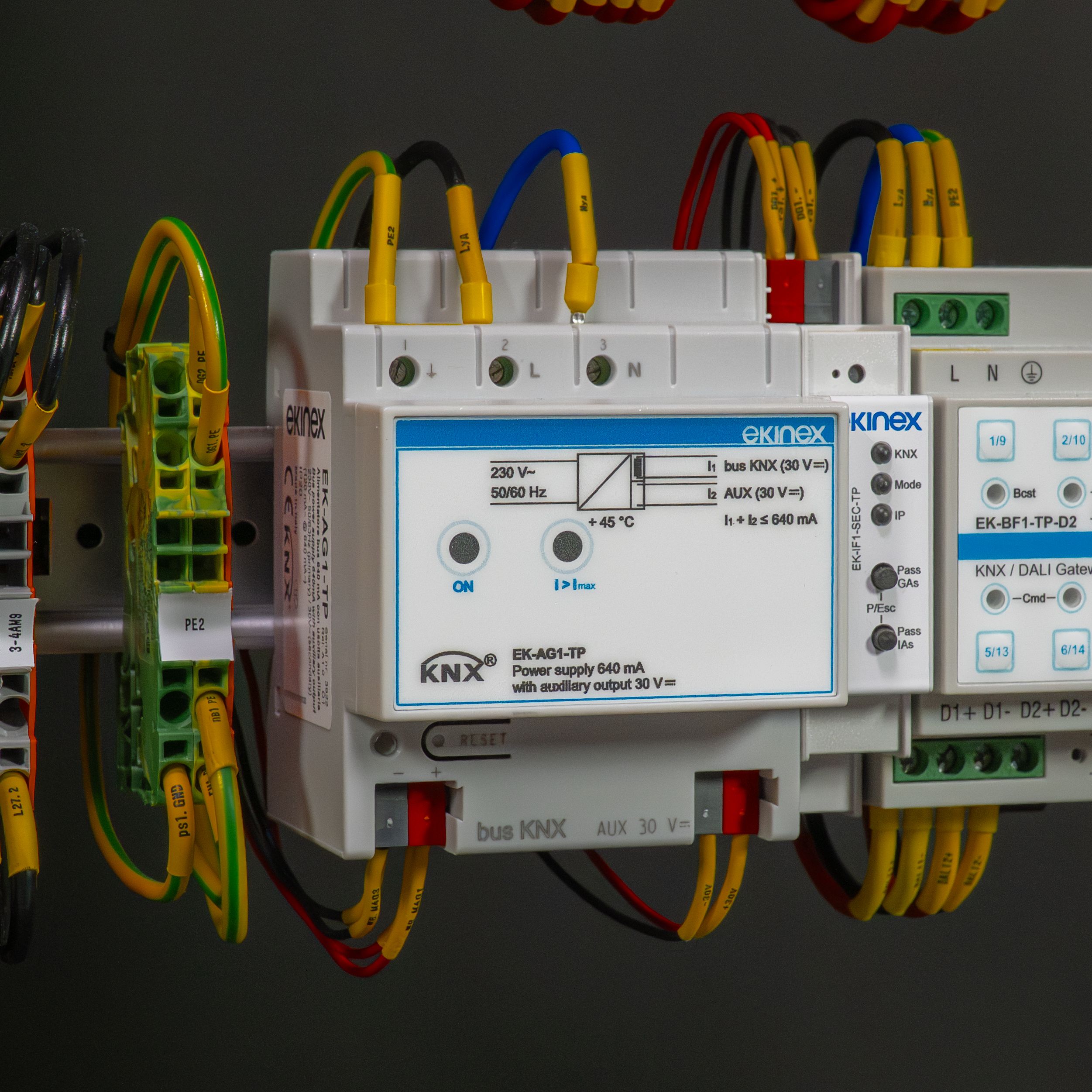

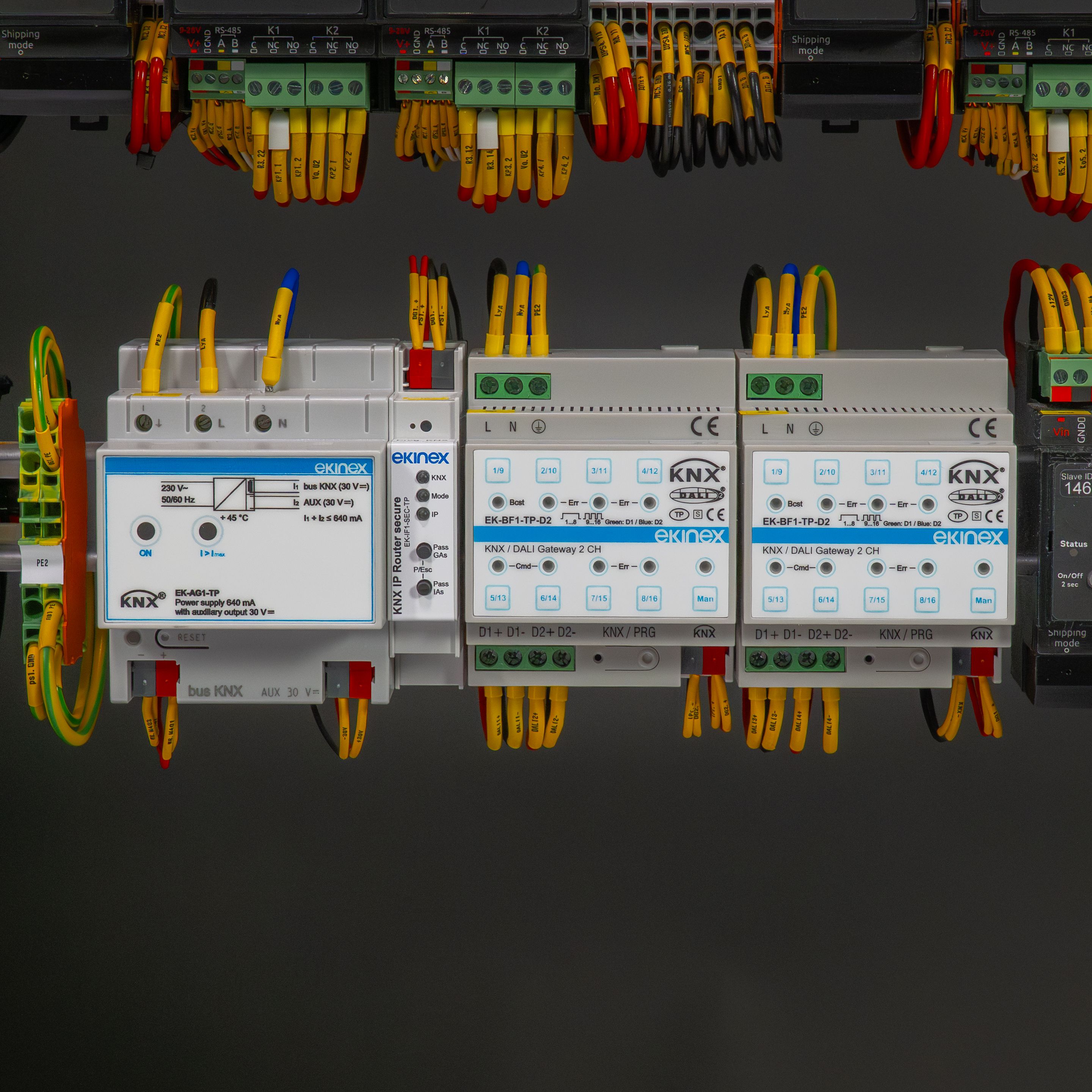

15. Блок питания KNX EKINEX EK-AG1-TP (1 шт.) - 35 600 руб.

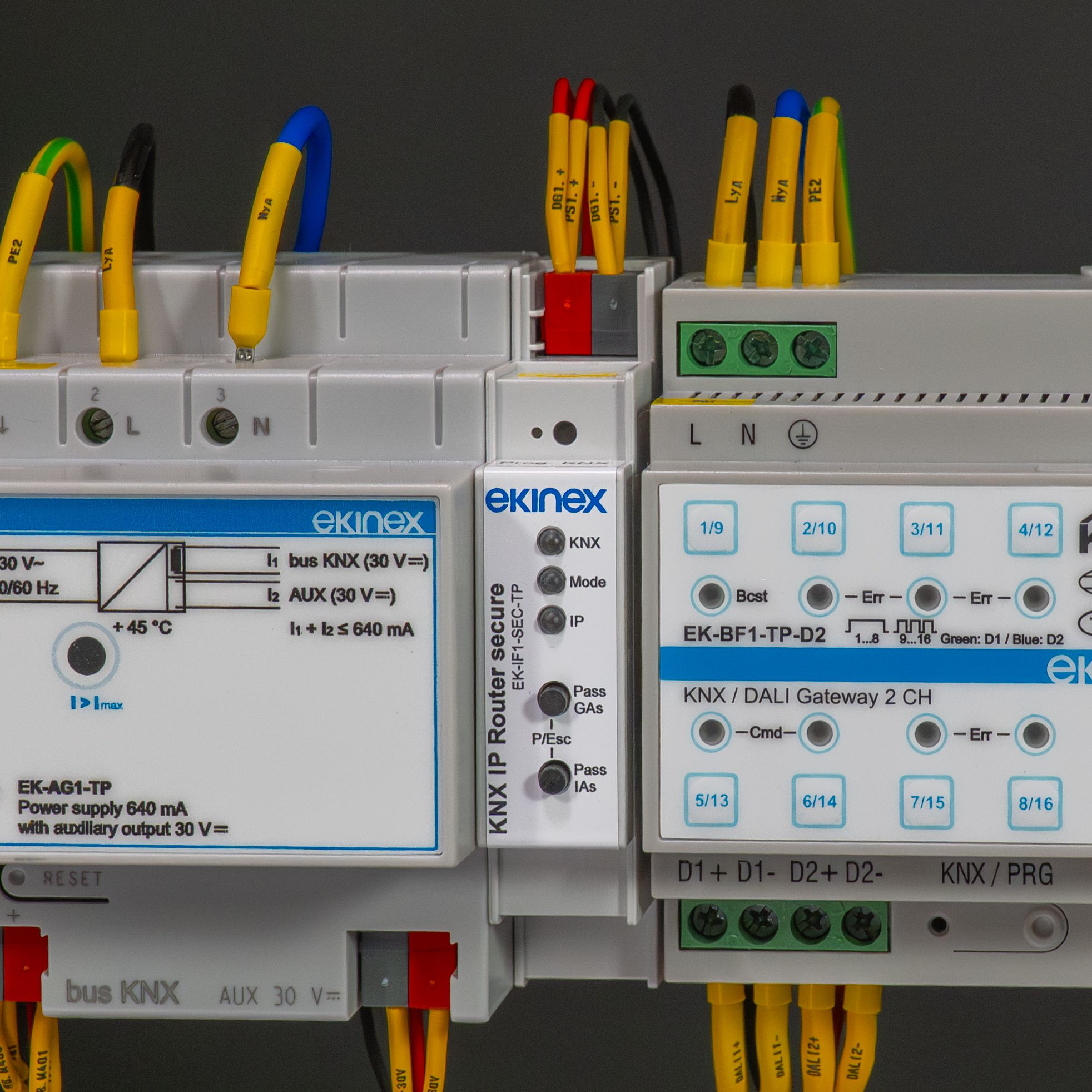

16. IP шлюз KNX Ekinex EK-IF1-SEC-TP (1 шт.) - 86 200 руб.

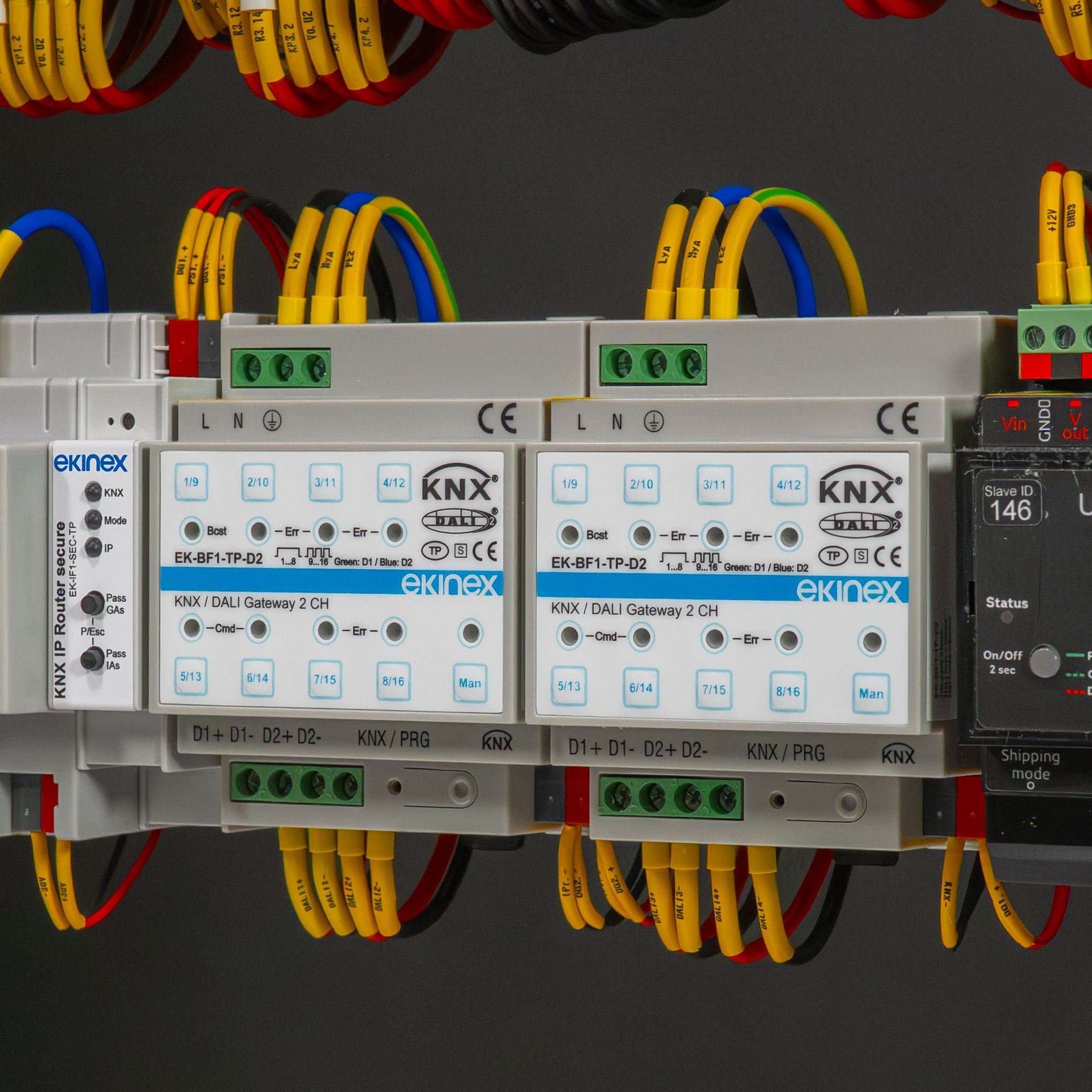

17. Шлюз KNX EK-BF1-TP-D2 (2 шт.) - 259 000 руб.

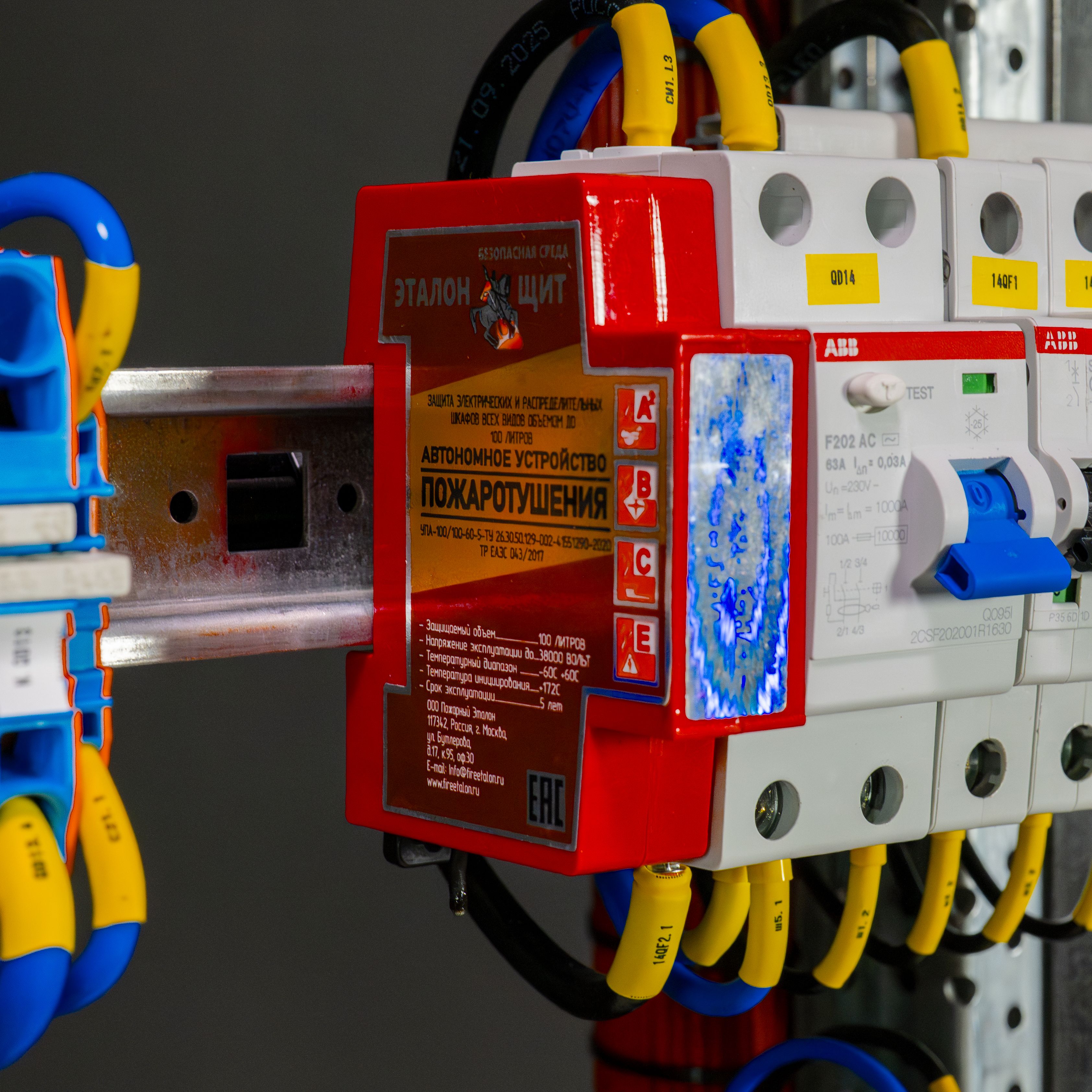

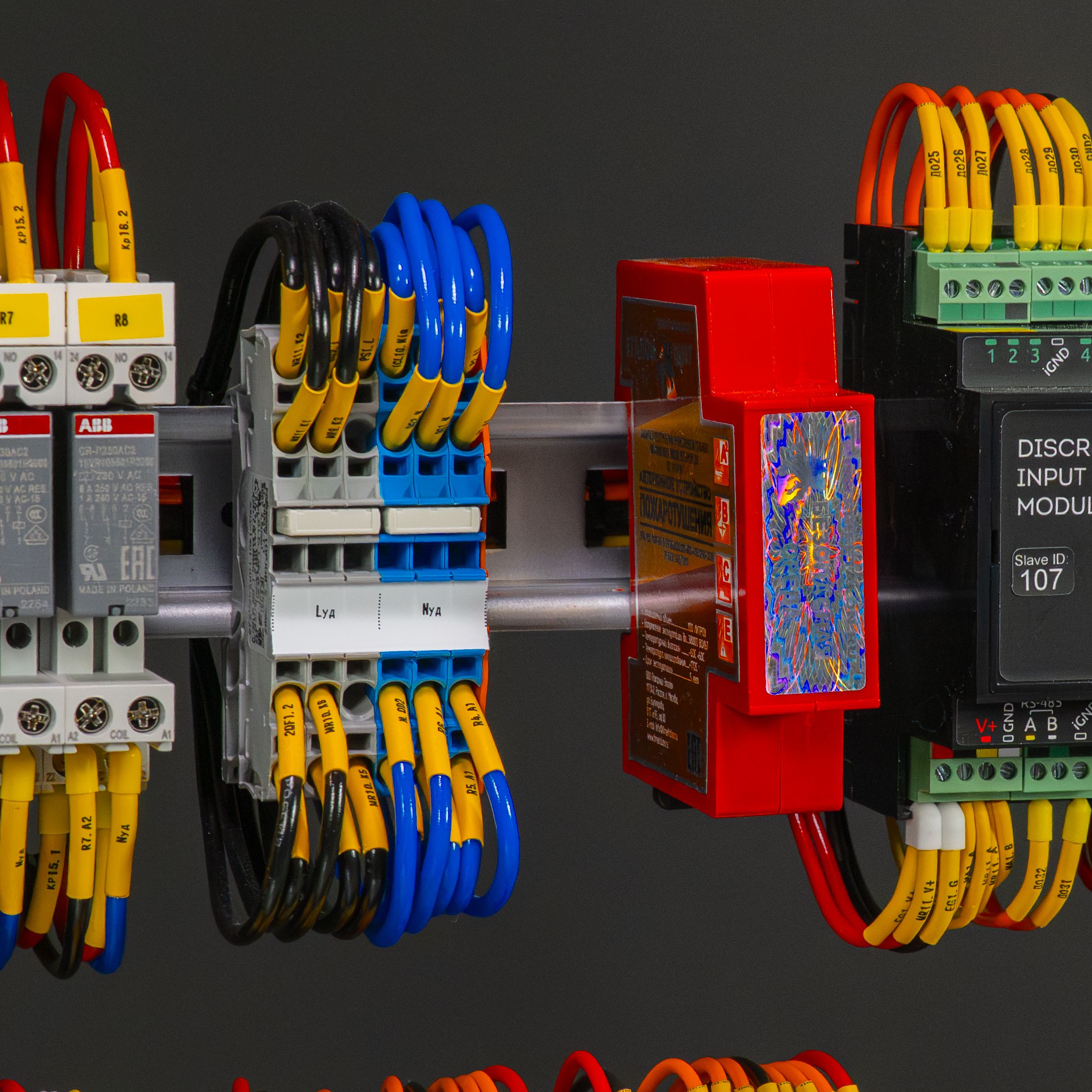

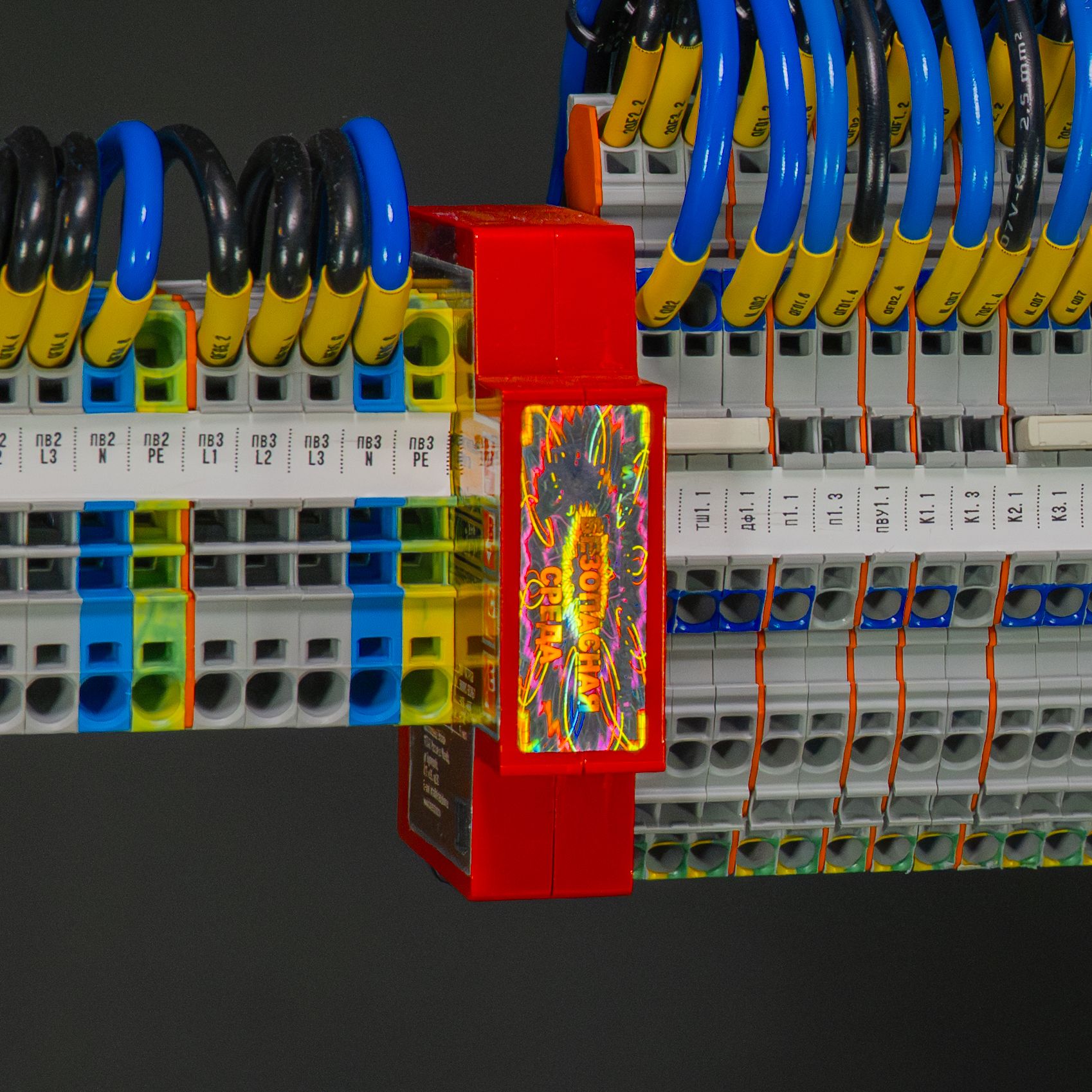

18. Устройство пожаротушения автономное на DIN-рейку (7 шт.) - 23 100 руб.

Итого: 1 081 200 руб.
