Сборка щита умной бани на WIRENBOARD PRO за 881 000 руб.

Сборка щитов

Москва

Умный дом

WIRENBOARD PRO



Автор:

Опубликовано:

загружается

Сборка щита умного дома на WIRENBOARD PRO.


1. Общая информация

Секция статьи "Общая информация"

Щит Умного дома для бани в частном доме в Москве. Умный дом построен на автоматике WIRENBOARD PRO с управлением через Apple Home и голосовым управлением через Алису.



Баня площадью: 57 кв.м.
Общее количество соединений в щите 753 шт.
Проектирование щита 5 рабочих дней.
Подготовка и сборка щита 12 рабочих дней.
Размер щита: 800 мм х 1050 мм х 215 мм
Умный дом на автоматике: WIRENBOARD PRO
ПО Умного дома: SprutHub + кастомные сценарии на JS
Голосовое управление на русском языке: Алиса, Сири
Приложение для управления умным домом: Apple Home, Яндекс Умный дом

загружается

Сборка щита умного дома на WIRENBOARD PRO.

2. Функции щита умного дома

Секция статьи "2. Функции щита умного дома"

• Свет недиммируемый - 15 шт.
• Освещение DALI - 2 группы.
• Светодиодные одноцветные ленты - 5 шт.
• Групп выключателей - 11 шт.
• Клавиши выключателей - 16 шт.
• Датчики открытия (герконы) - 5 шт.
• Датчики движения - 2 шт.
• Шторы с управлением по RS485 - 4 шт.
• Краны защиты от протечек - 2 шт.
• Датчики протечки - 2 шт.
• Сервоприводы на радиаторы 24В - 12 шт.
• Вытяжной вентилятор - 1 шт.
• Система автополива - 1 шт.
• Система антиобледенения - 1 шт.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

3. Краткая смета

Секция статьи "3. Краткая смета"

1. Щит + наполнение - 213 686 руб.
2. Электрика в щите - 193 330 руб.
3. Оборудование автоматики - 240 200 руб.
4. Клеммы - 56 489 руб.
5. Сборка щита - 178 000 руб.

Итого на сумму: 881 705 руб.



загружается

Сборка щита умного дома на WIRENBOARD PRO.

4. Щит + наполнение

Секция статьи "4. Щит + наполнение"

1. Шкаф ABB B45 800*1050*215 мм (1 шт.) - 108 000 руб.
2. Фланец ABB CZF2 (6 шт.) - 10 170 руб.
3. Заземление ABB CZL60 (2 шт.) - 10 234 руб.
4. EDF профиль ABB ED11 (4 шт.) - 14 040 руб.
5. Регулятор глубины ABB ZW59P2 (2 шт.) - 5 500 руб.
6. Пластрон ABB MGB425 (2 шт.) - 35 780 руб.
7. DIN-рейка ABB для регуляторов глубины ED51 (2 шт.) - 3 092 руб.
8. УЗИП ABB OVR H T2-T3 3N 20-275 (1 шт.) - 26 870 руб.

Итого на сумму: 213 686 руб.



загружается

Сборка щита умного дома на WIRENBOARD PRO.

5. Электрика в щите

Секция статьи "5. Электрика в щите"

1. Автоматический выключатель ABB S204 C32 (1 шт.) - 7 430 руб.
2. Контактор ABB ESB40-40N-06 (2 шт.) - 19 880 руб.
3. Реле с цоколем ABB CR-P230AC2 (1 шт.) - 1 960 руб.
4. Дифавтомат ABB DS201 C10 AC30 (8 шт.) - 66 240 руб.
5. Дифавтомат ABB DS201 C16 AC30 (8 шт.) - 68 800 руб.
6. Дифавтомат ABB DSN203NC C25 AC30 (1 шт.) - 25 400 руб.
7. Шина ABB PS 2/12 (1 шт.) - 1 280 руб.
8. Заглушка ABB PS-END 2Р-3P (9 шт.) - 2 340 руб.

Итого на сумму: 193 330 руб.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

6. Автоматика

Секция статьи "6. Автоматика"

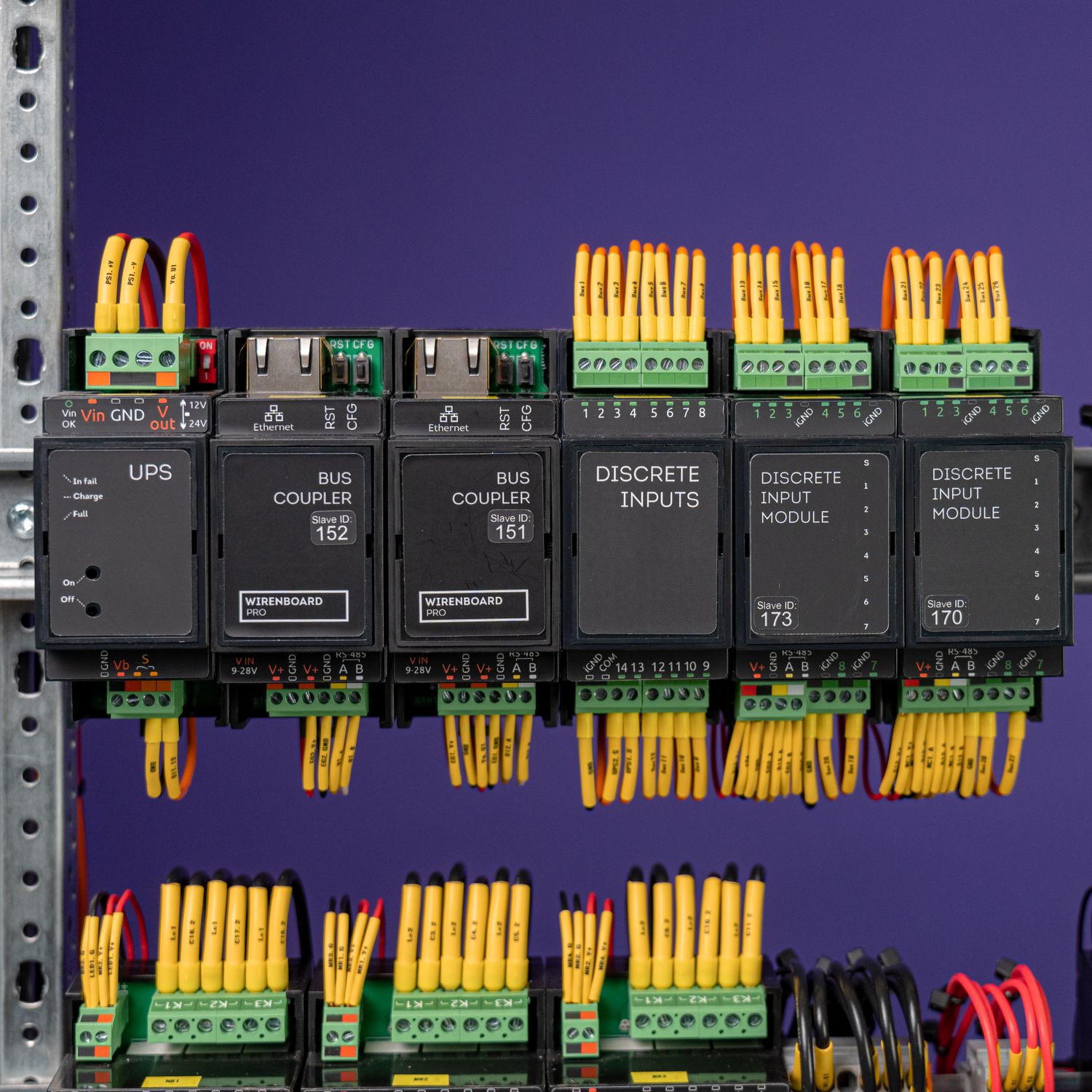

1. ИБП WIRENBOARD PRO WBPRO-UPS (2 шт.) - 20 200 руб.
2. BUS coupler WIRENBOARD PRO WBPRO-ETHGW (2 шт.) - 22 800 руб.
3. Модуль ввода-вывода WIRENBOARD PRO WBPRO-PMOD-DI14 (3 шт.) - 20 700 руб.
4. Блок защиты от протечек WIRENBOARD PRO WBPRO-WATER (1 шт.) - 13 900 руб.
5. Компактный модуль реле для светодиодного освещения WIRENBOARD PRO WBPRO-CLEDREL6 (6 шт.) - 64 200 руб.
6. Диммер светодиодных лент WIRENBOARD PRO WBPRO-LED (2 шт.) - 15 000 руб.
7. Усилитель для светодиодных лент на DIN-рейку WIRENBOARD PRO WBPRO-AMP (2 шт.) - 18 300 руб.
8. Шлюз ModBus DALI EcoDim GW2 (1 шт.) - 38 800 руб.
9. Блок питания EcoDim DaliPS (1 шт.) - 16 900 руб.

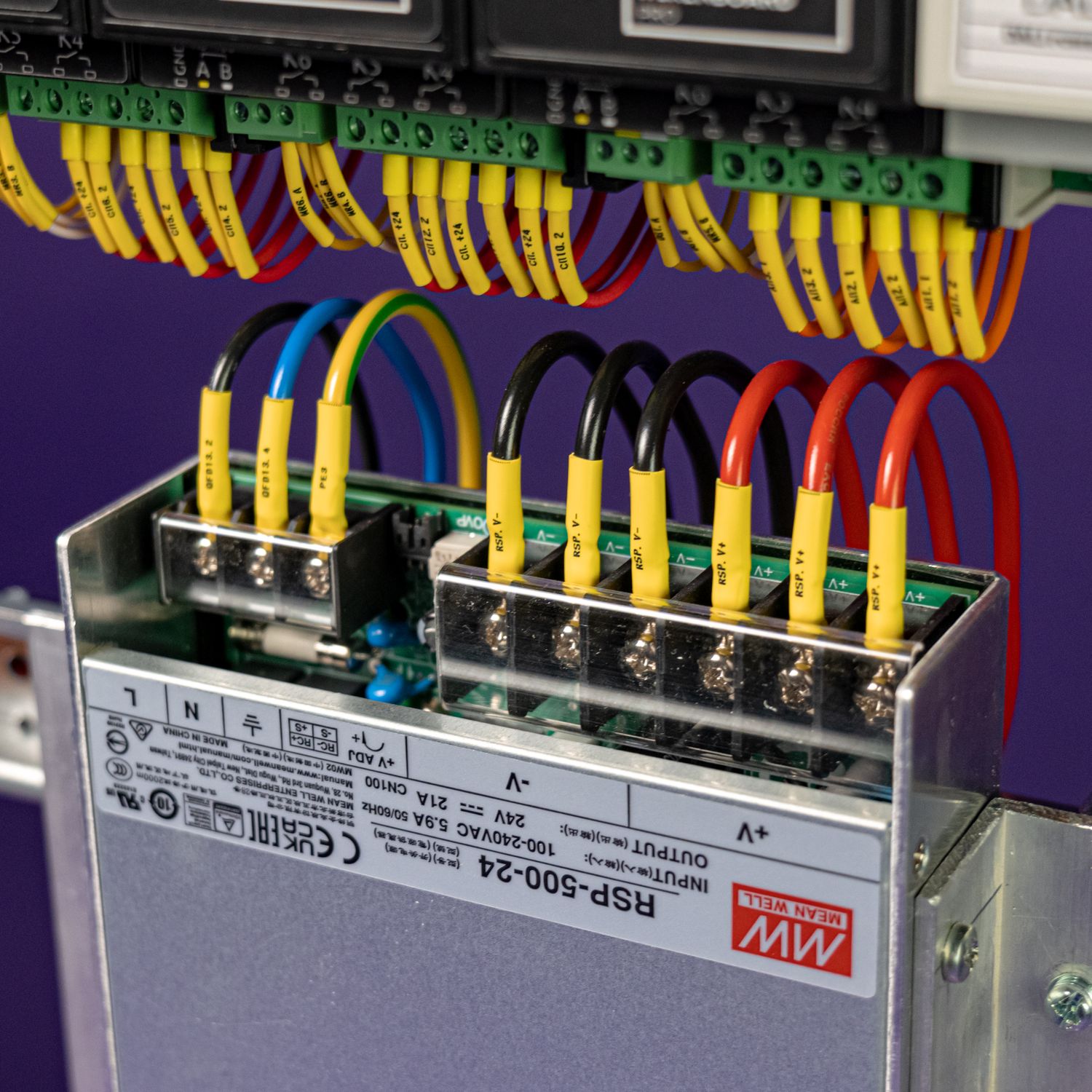

10. Блок питания MEAN WELL RSP-500-24 (1 шт.) - 7 770 руб.

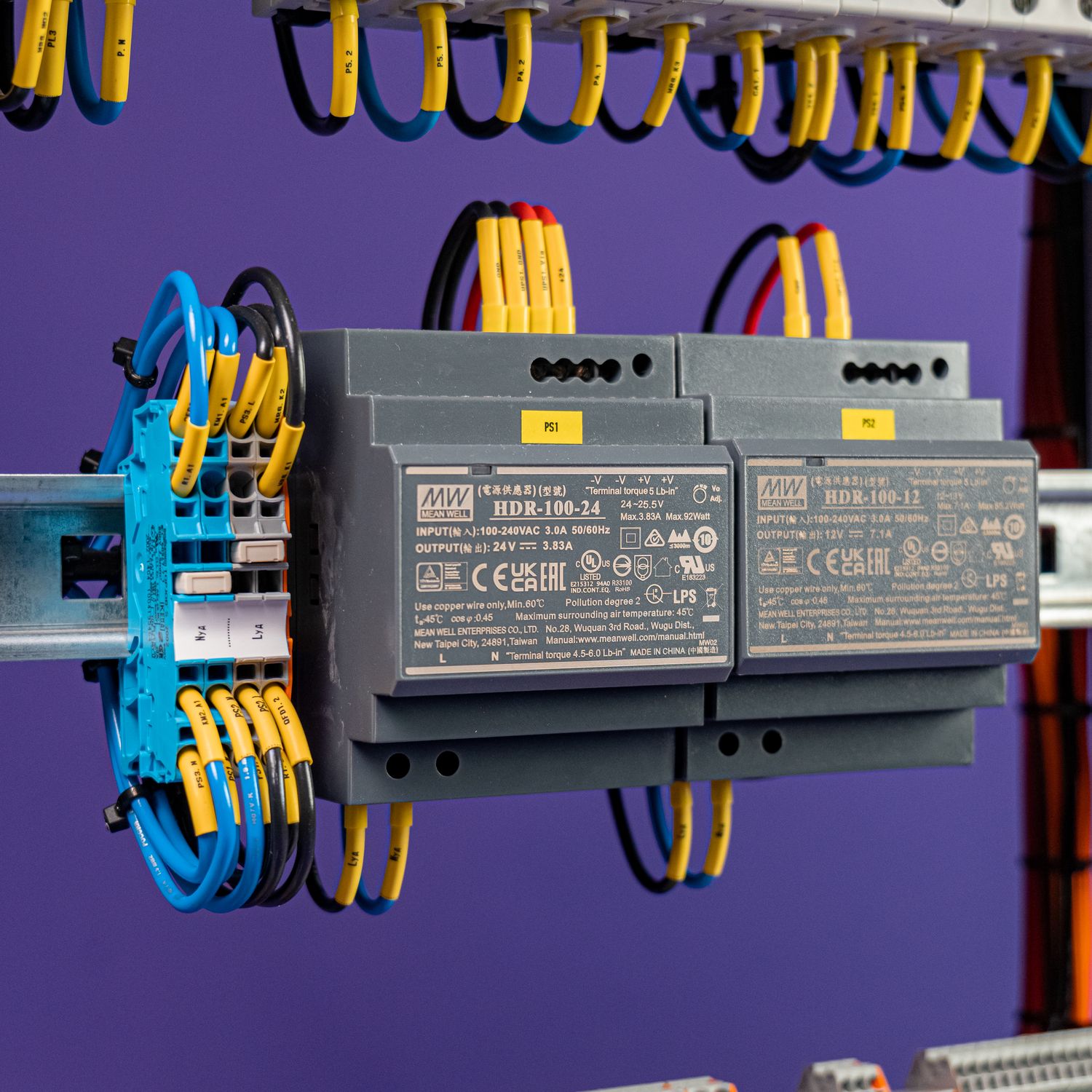

11. Блок питания MEAN WELL HDR-100-24 (1 шт.) - 2 550 руб.
12. Блок питания MEAN WELL HDR-100-12 (1 шт.) - 2 440 руб.
13. Кнопка на DIN рейку ABB E215-16-11G (1 шт.) - 2 740 руб.
Итого на сумму: 246 300 руб.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

7. Клеммы

Секция статьи "7. Клеммы"

1. Клемма WAGO 2004-1207 (1 шт.) - 448 руб.
2. Клемма WAGO 2003-7646 (37 шт.) - 25 160 руб.
3. Клемма WAGO 2002-1401 (17 шт.) - 3 740 руб.
4. Клемма WAGO 2002-1404 (2 шт.) - 420 руб.
5. Клемма WAGO 2002-2201 (22 шт.) - 6 314 руб.
6. Клемма WAGO 2000-1401 (26 шт.) - 4 940 руб.
7. Клемма WAGO 2000-2201 (22 шт.) - 6 864 руб.
8. Клемма WAGO 2006-1201 (3 шт.) - 744 руб.
9. Клемма WAGO 2006-1204 (1 шт.) - 260 руб.
10. Клемма WAGO 2006-1207 (1 шт.) - 590 руб.
11. Клемма WAGO 2004-1201 (6 шт.) - 672 руб.
12. Клемма WAGO 2004-1204 (2 шт.) - 264 руб.
13. Клемма WAGO 2004-1207 (2 шт.) - 920 руб.
14. Торцевая заглушка WAGO 2004-1292 (1 шт.) - 82 руб.
15. Торцевая заглушка WAGO 2003-7692 (9 шт.) - 882 руб.
16. Торцевая заглушка WAGO 2002-1492 (4 шт.) - 368 руб.
17. Торцевая заглушка WAGO 2002-2292 (3 шт.) - 246 руб.
18. Торцевая заглушка WAGO 2000-2292 (4 шт.) - 312 руб.
19. Торцевая заглушка WAGO 2000-1492 (8 шт.) - 656 руб.
20. Перемычка WAGO 2002-402 (9 шт.) - 576 руб.
21. Перемычка WAGO 2002-403 (4 шт.) - 456, руб.
22. Перемычка WAGO 2002-404 (2 шт.) - 342 руб.
23. Перемычка WAGO 2002-406 (3 шт.) - 780 руб.
24. Перемычка WAGO 2000-402 (1 шт.) - 68 руб.
25. Перемычка WAGO 2000-404 (1 шт.) - 152 руб.
26. Перемычка WAGO 2000-406 (1 шт.) - 233 руб.

Итого на сумму: 56 489 руб.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

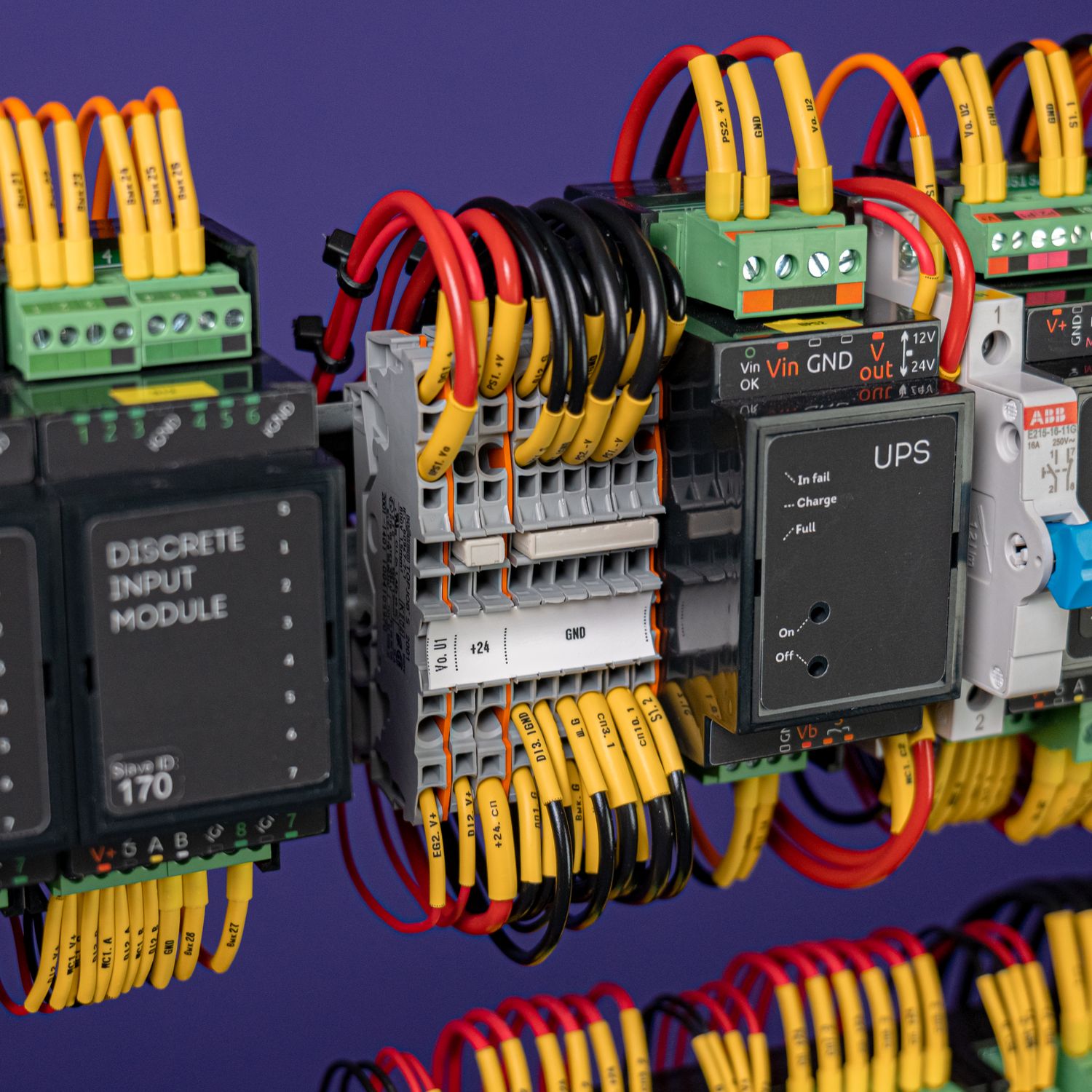

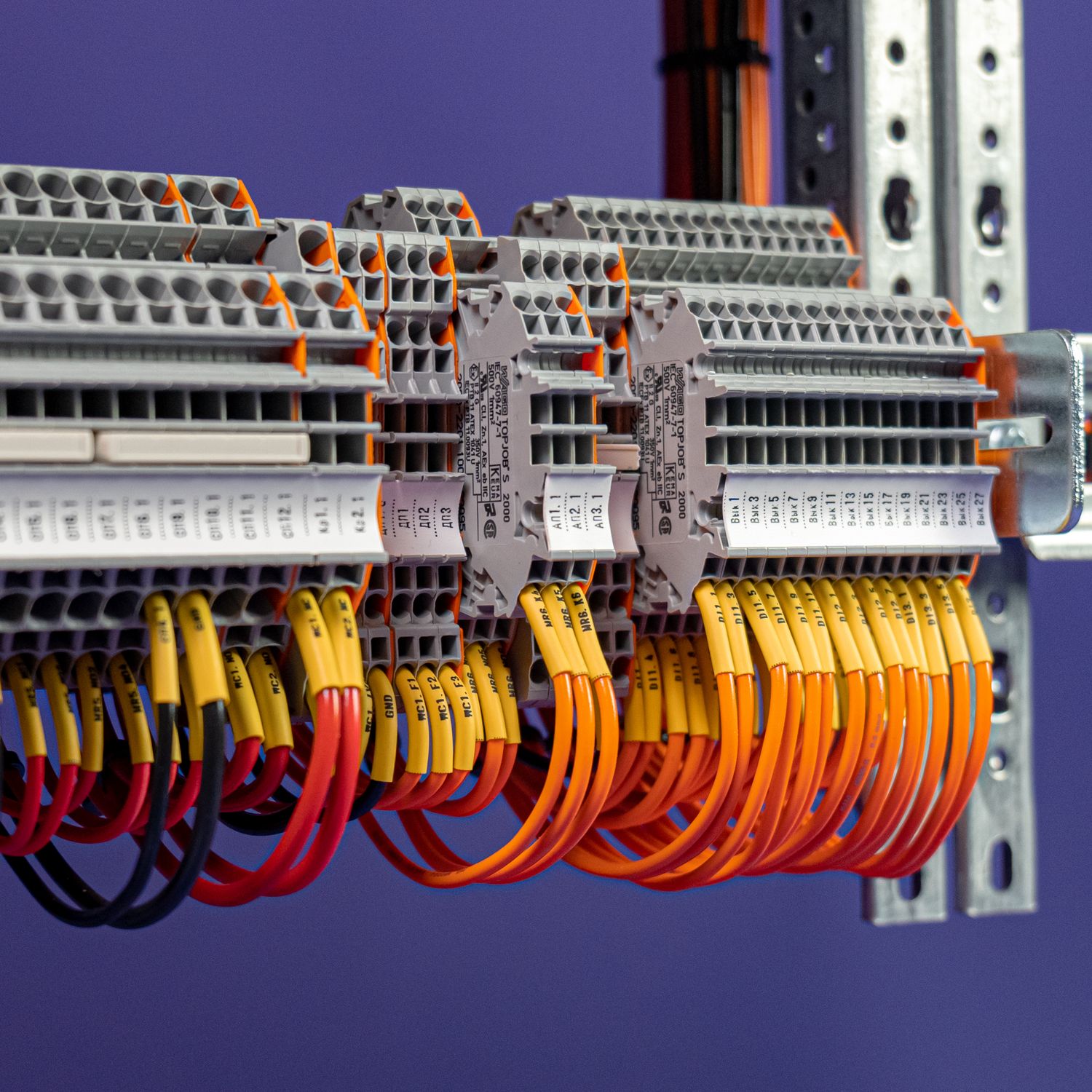

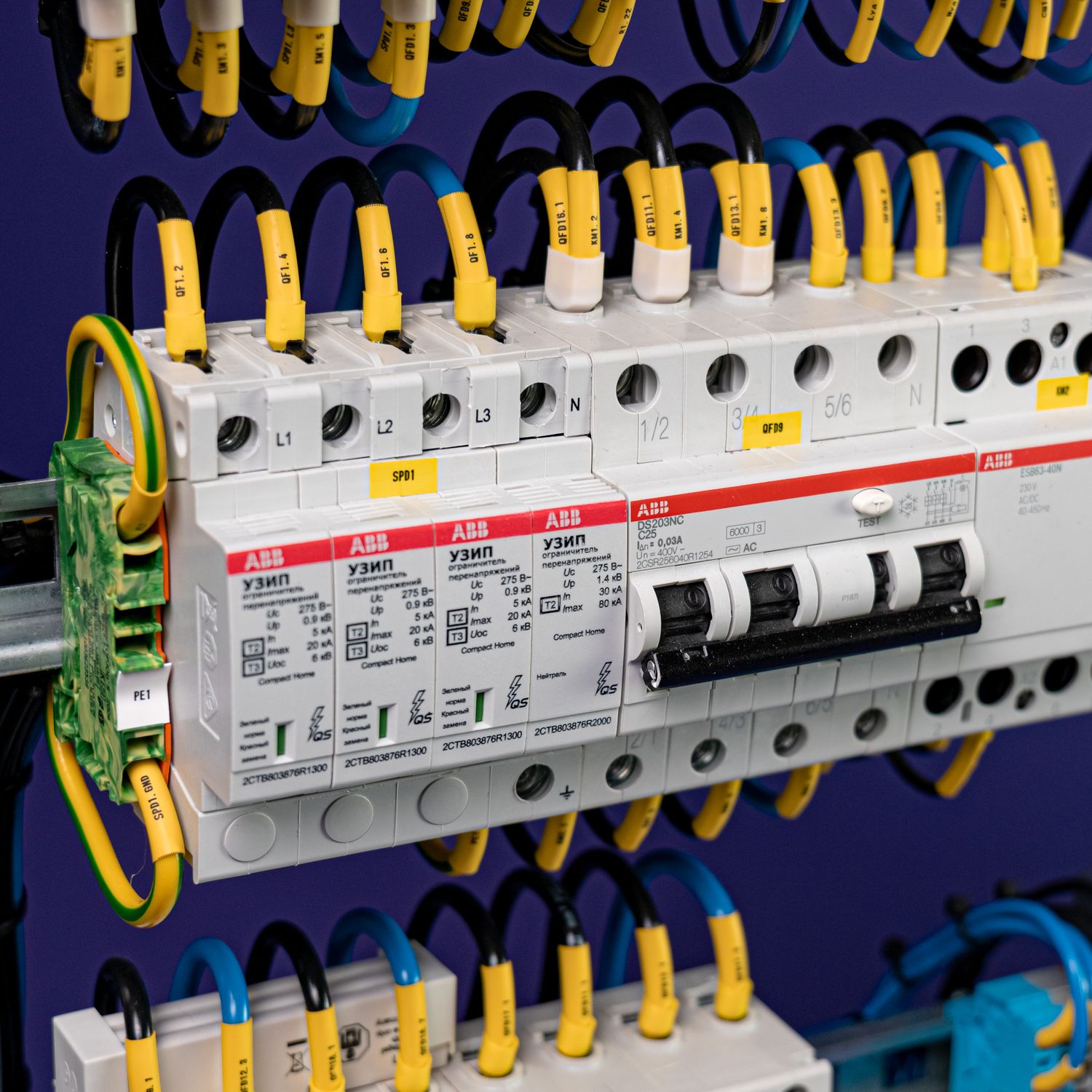

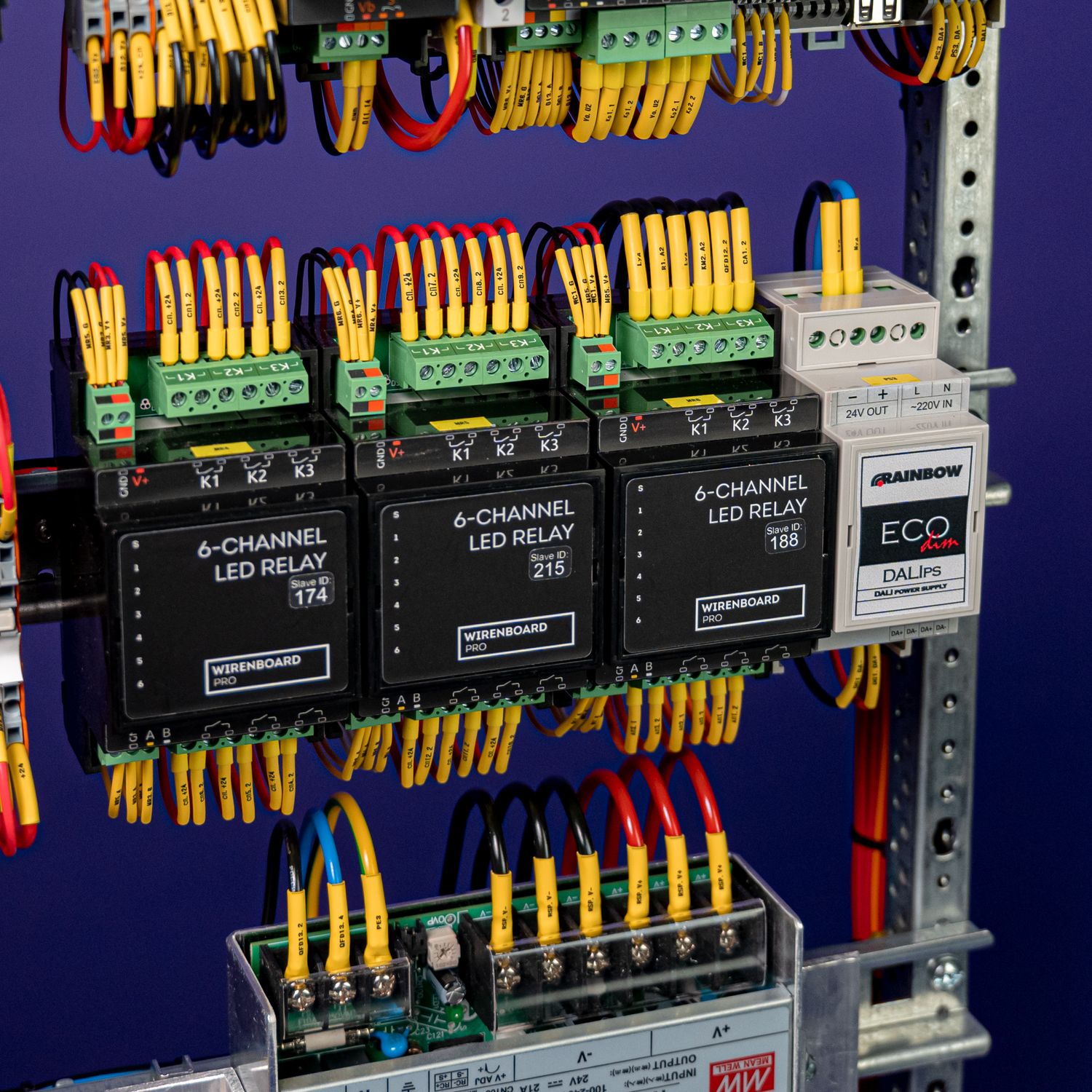

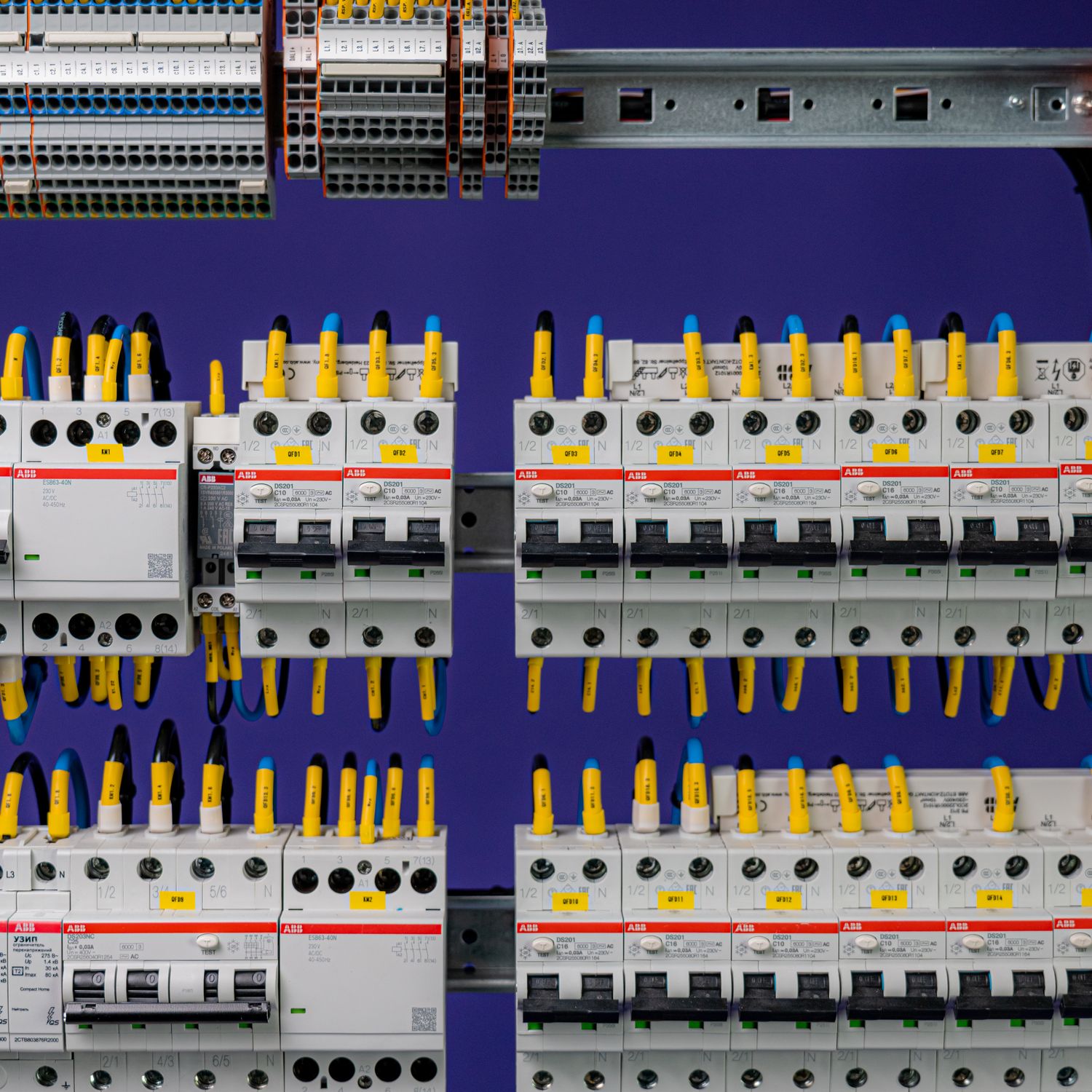

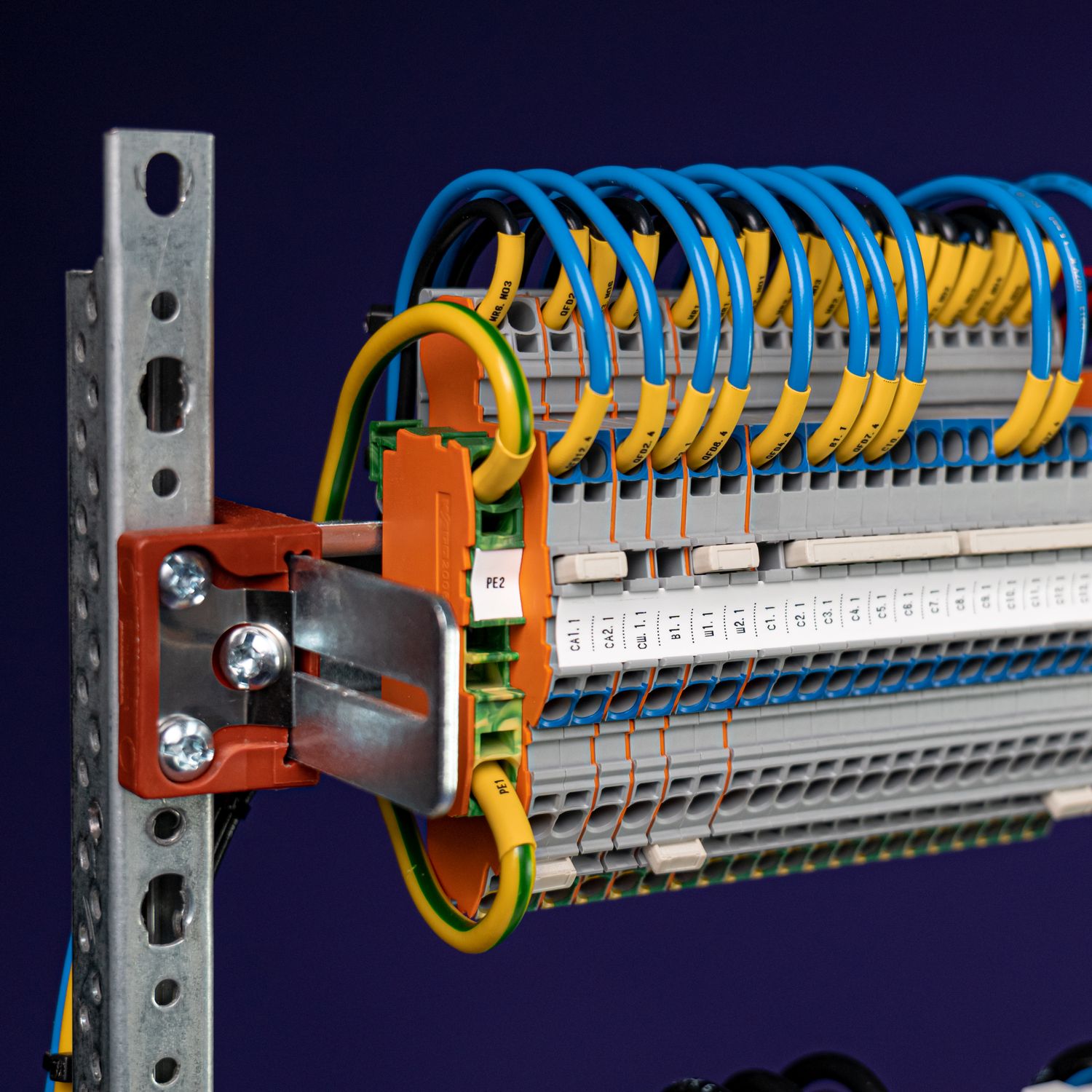

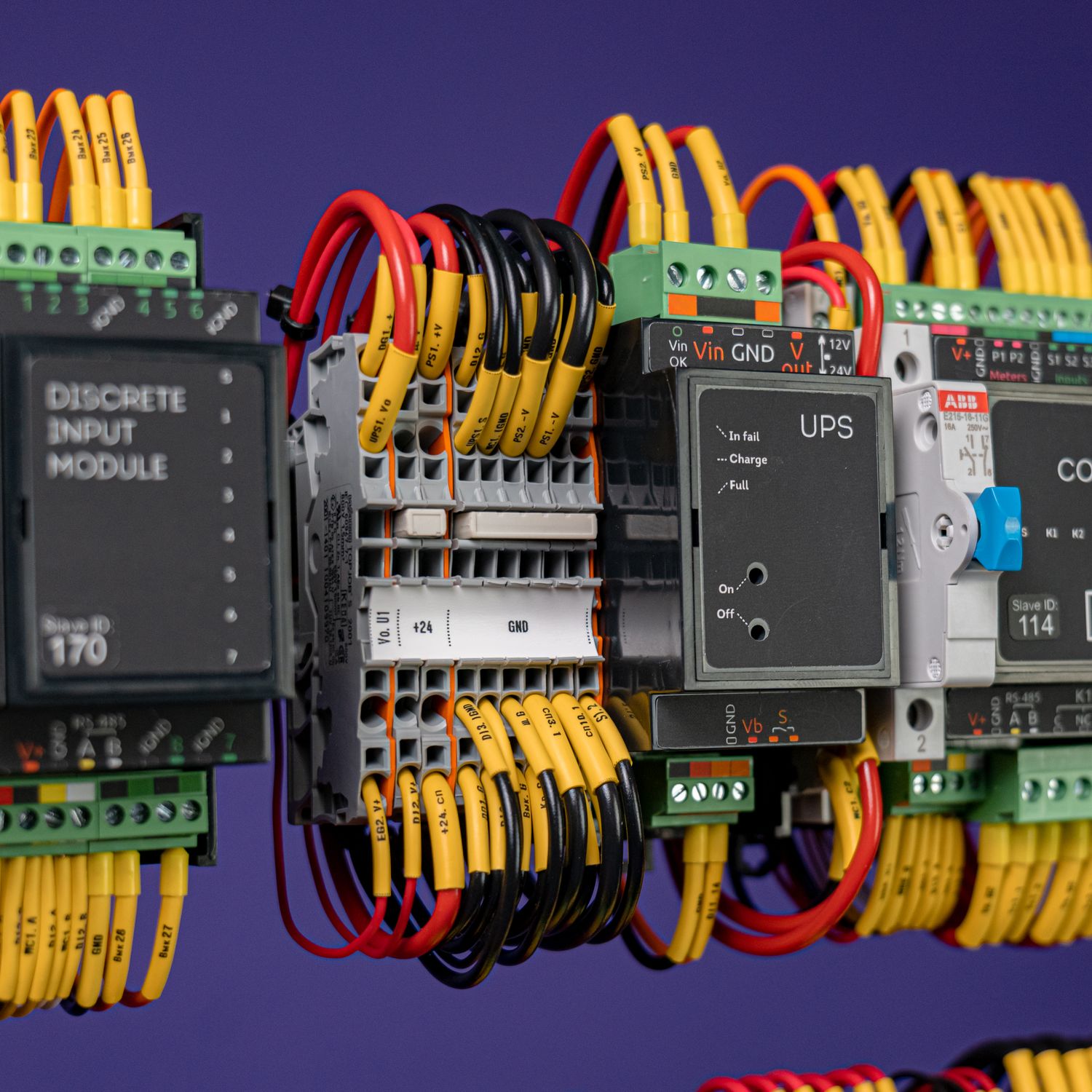

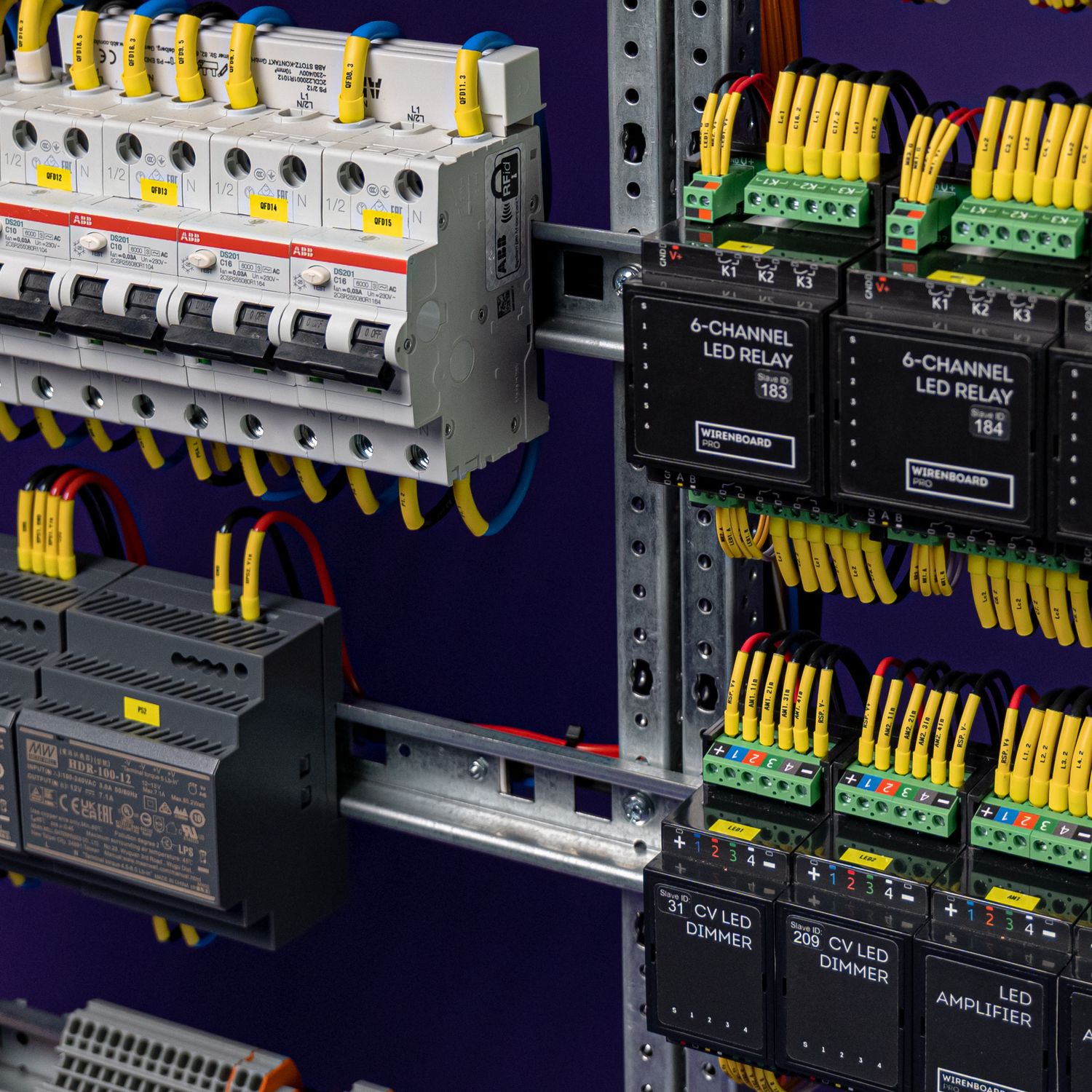

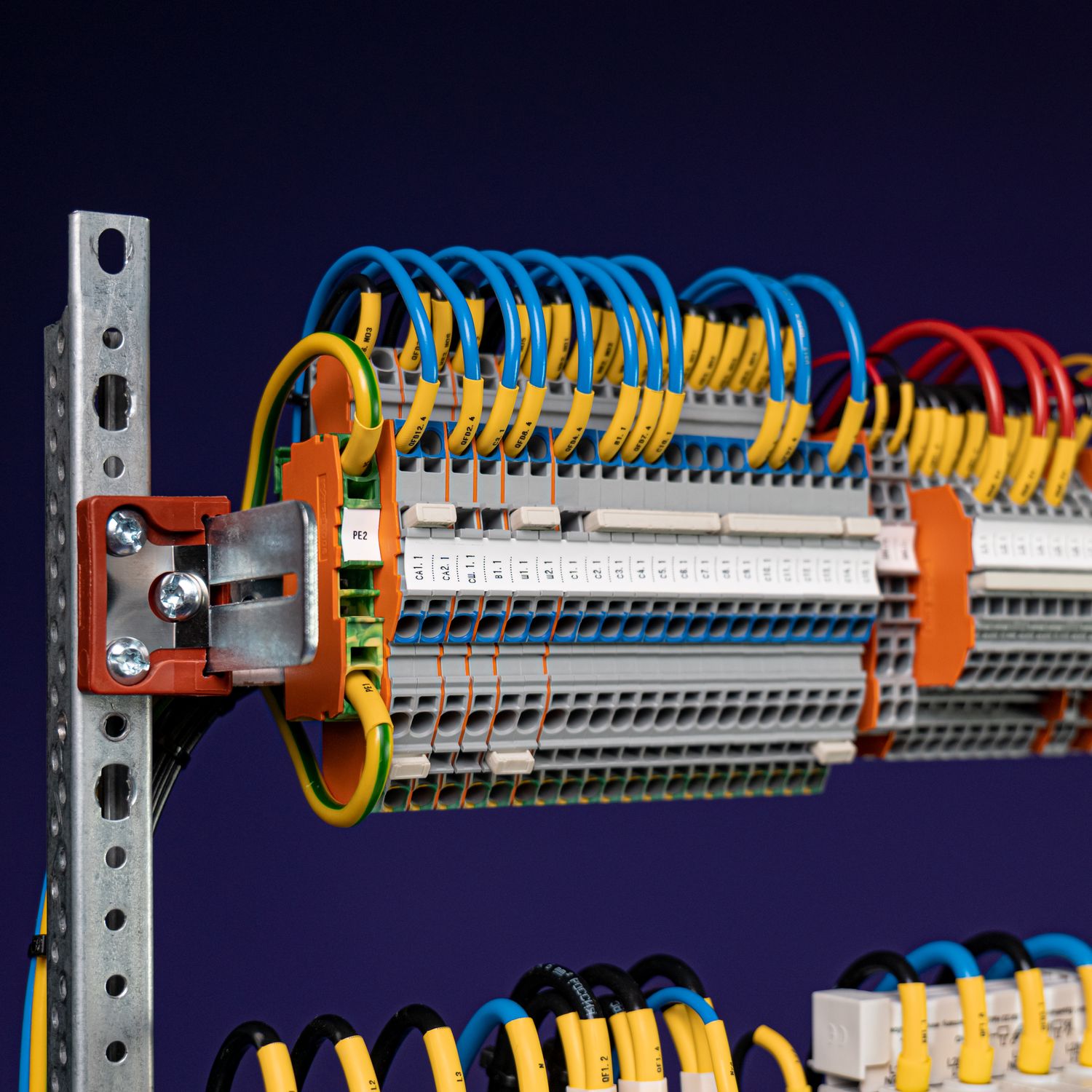

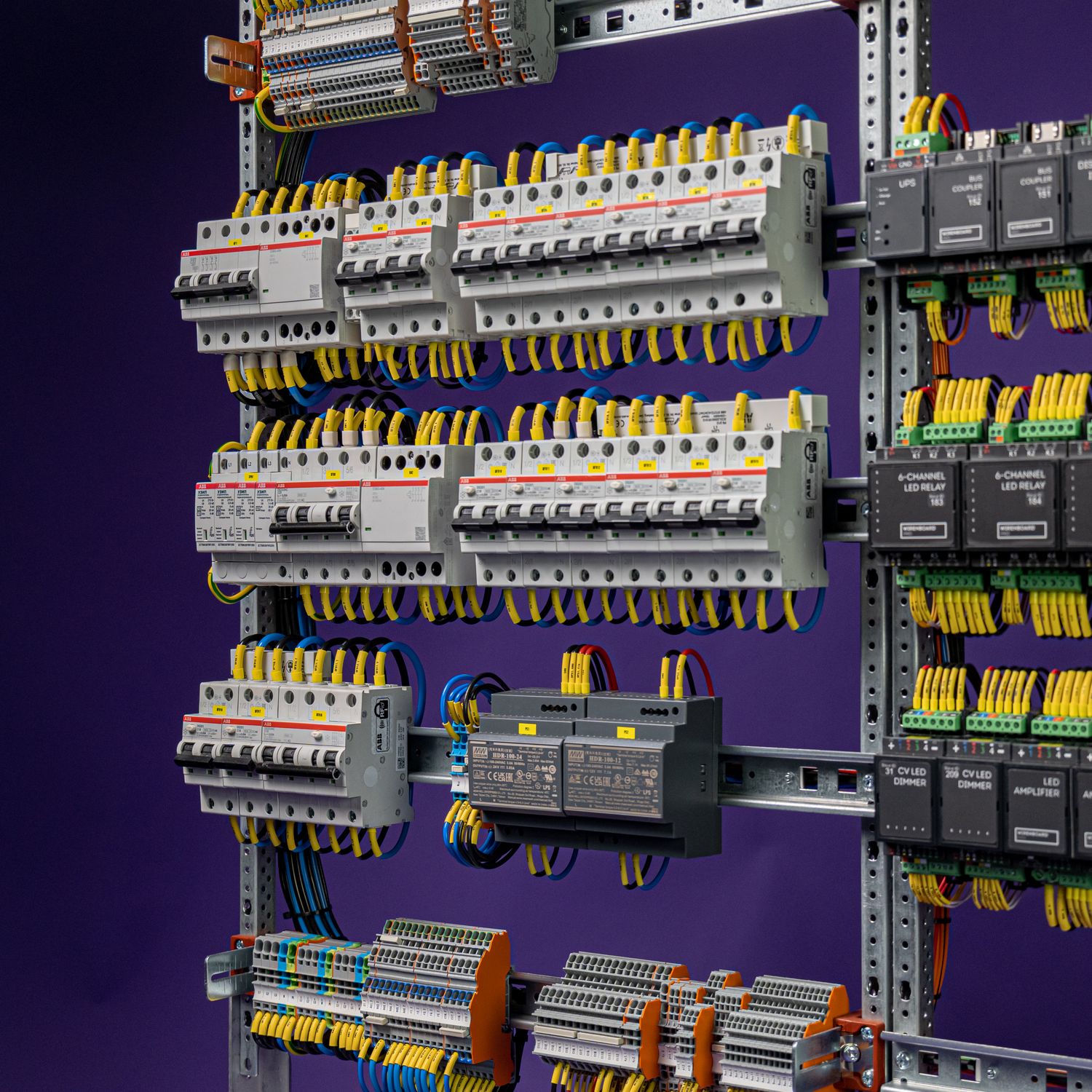

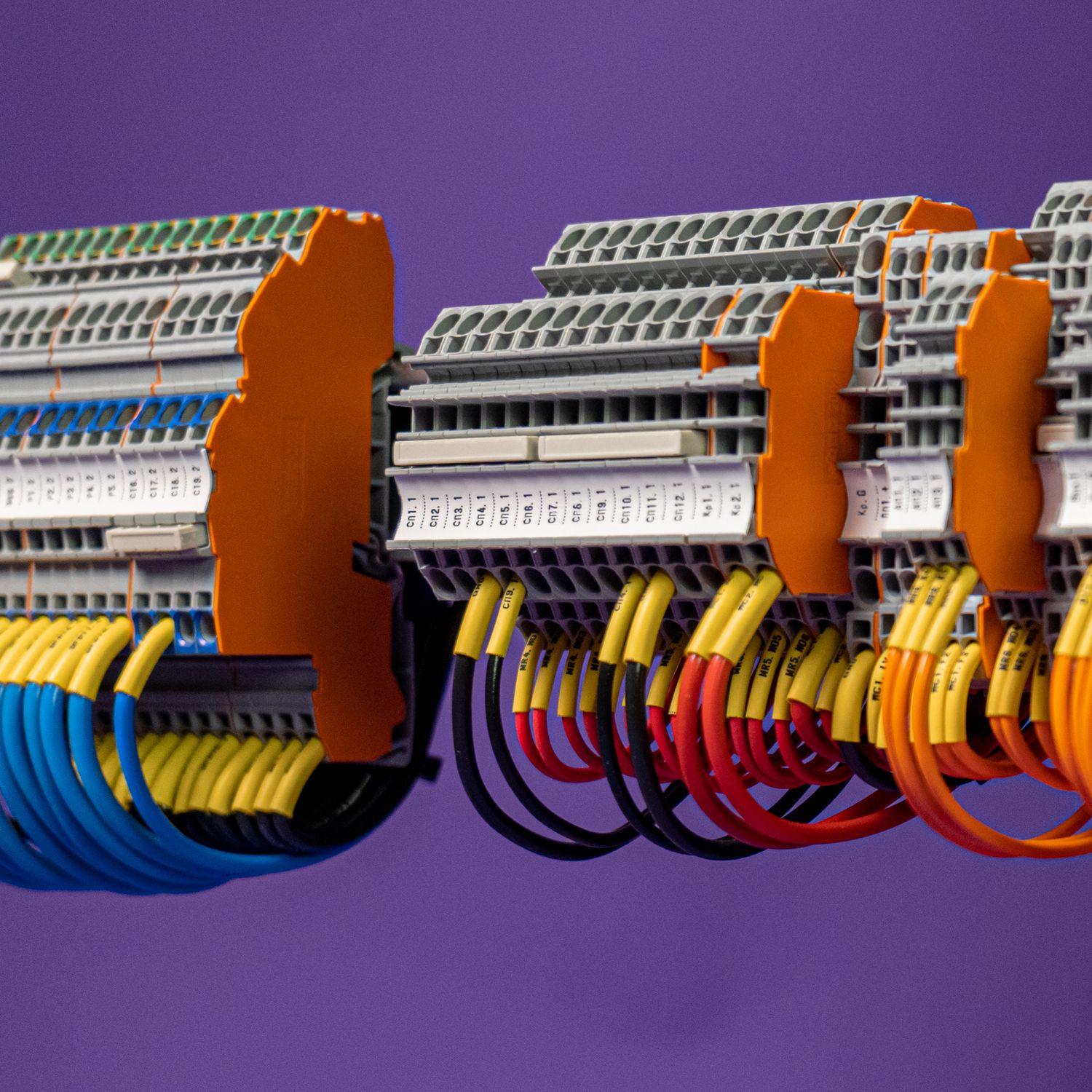

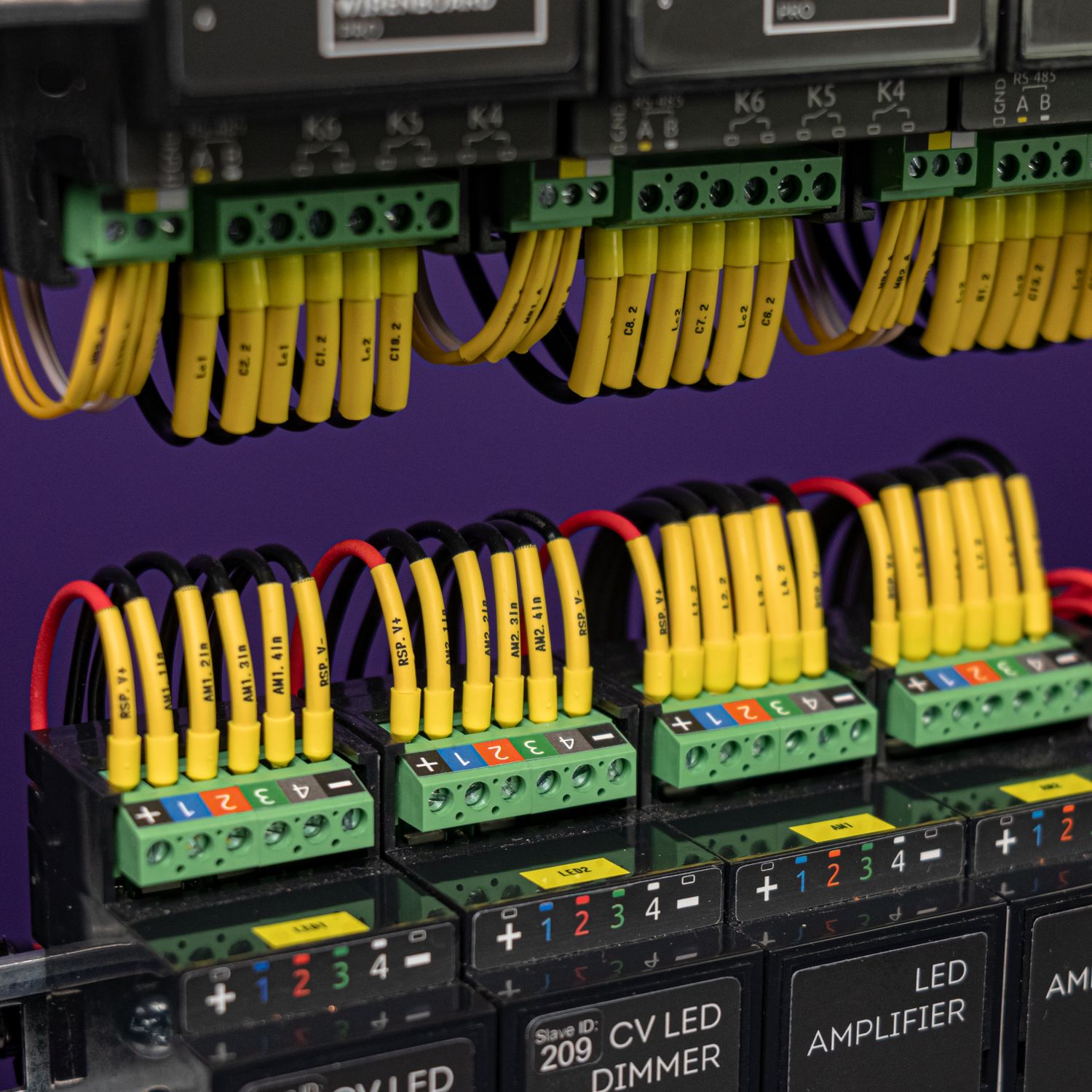

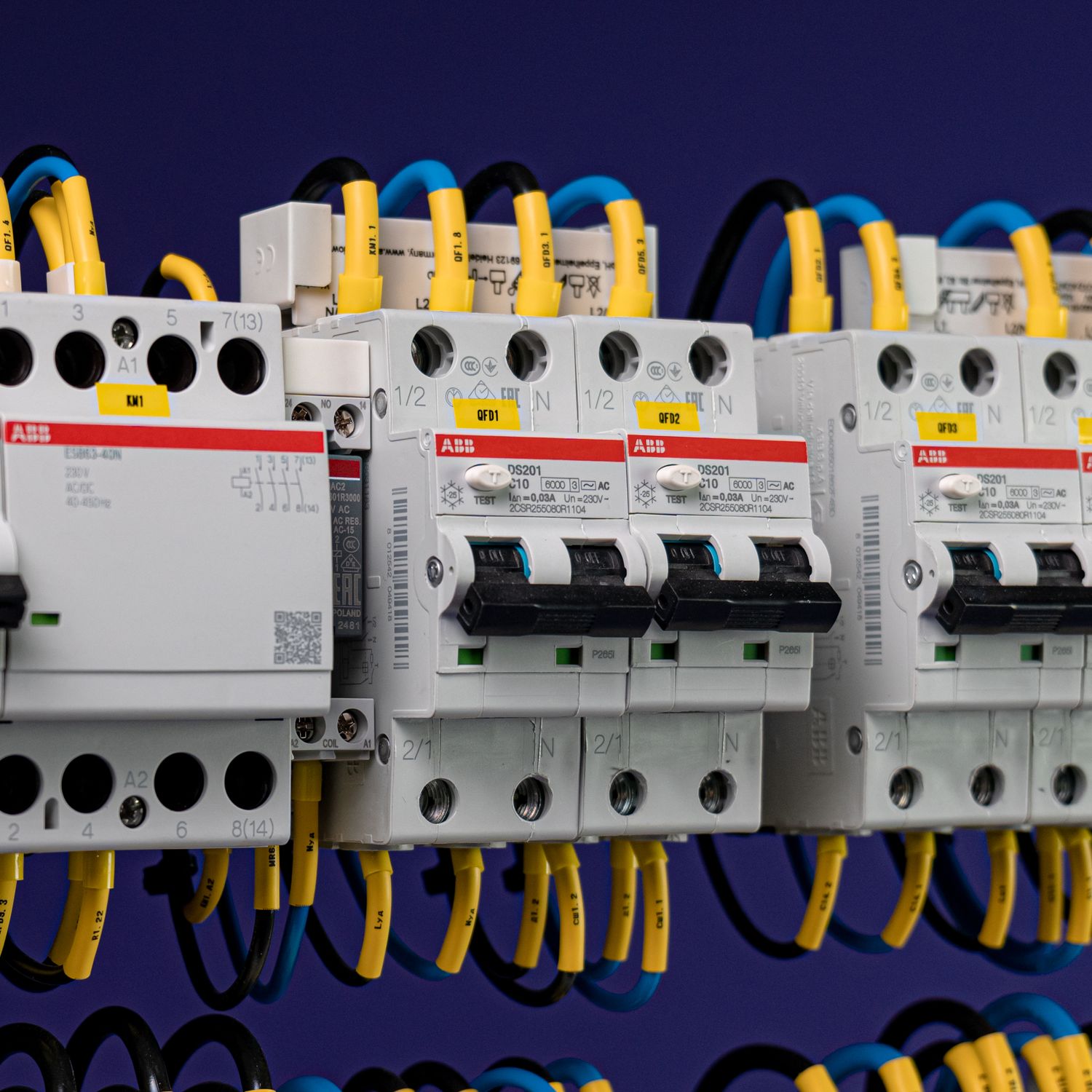

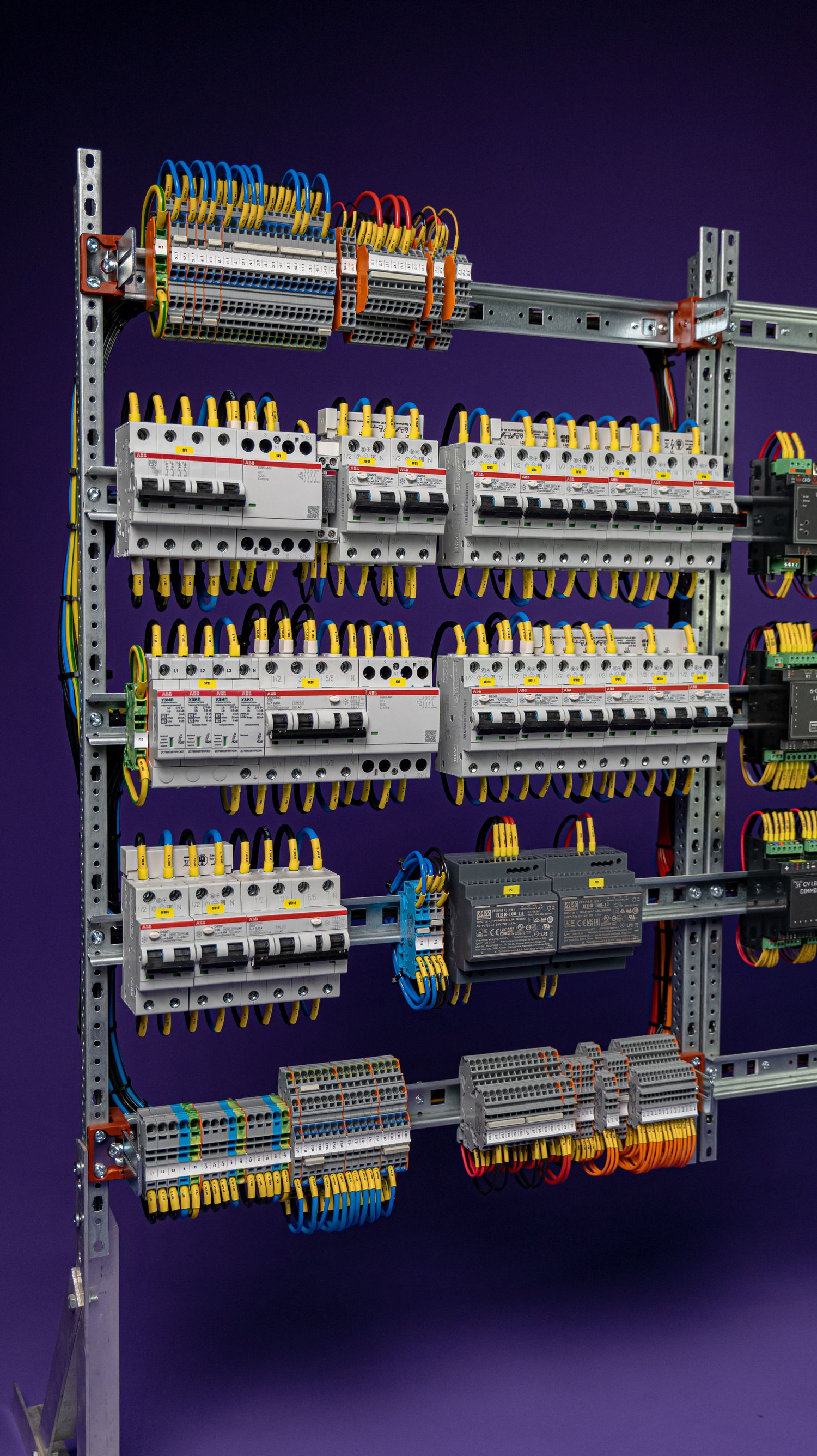

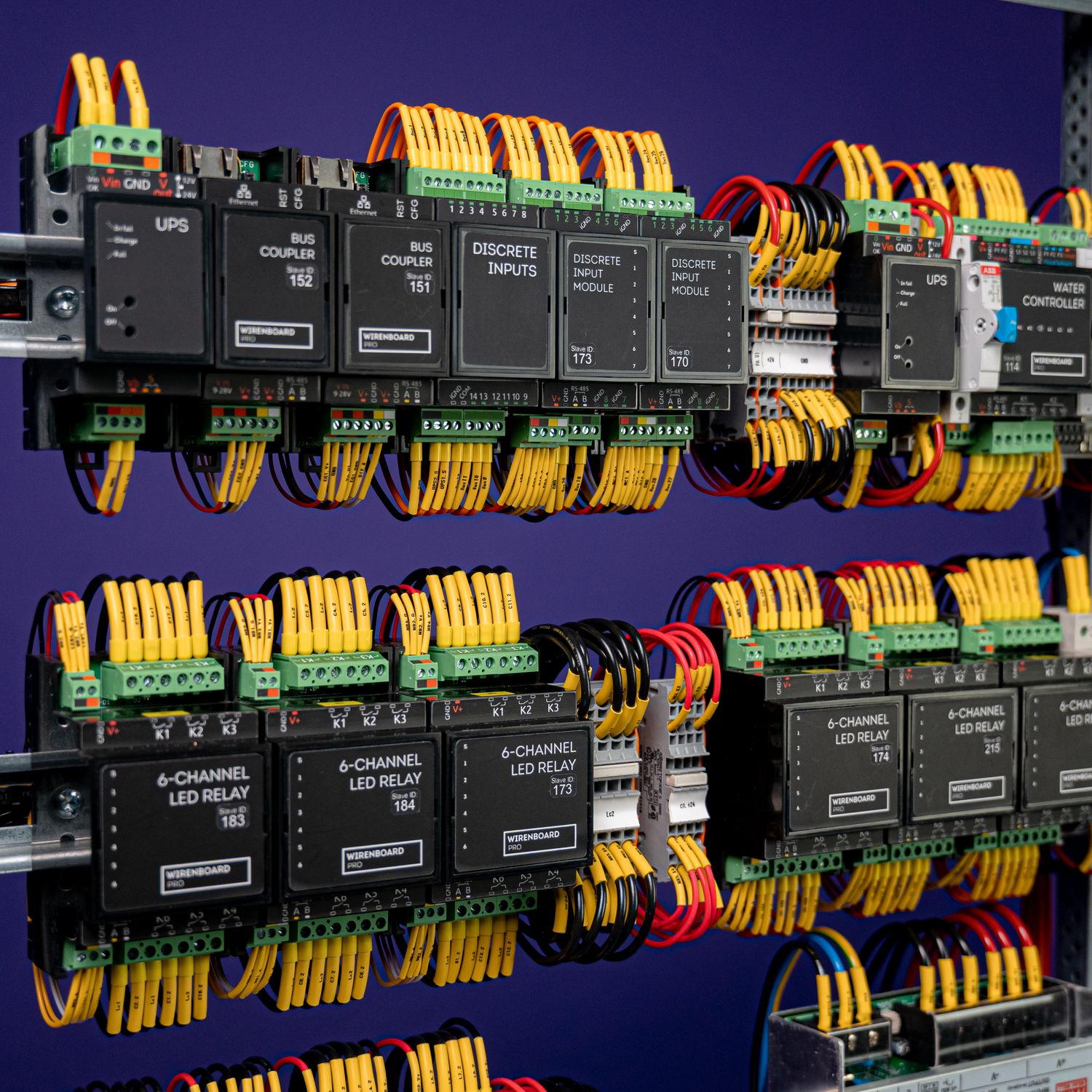

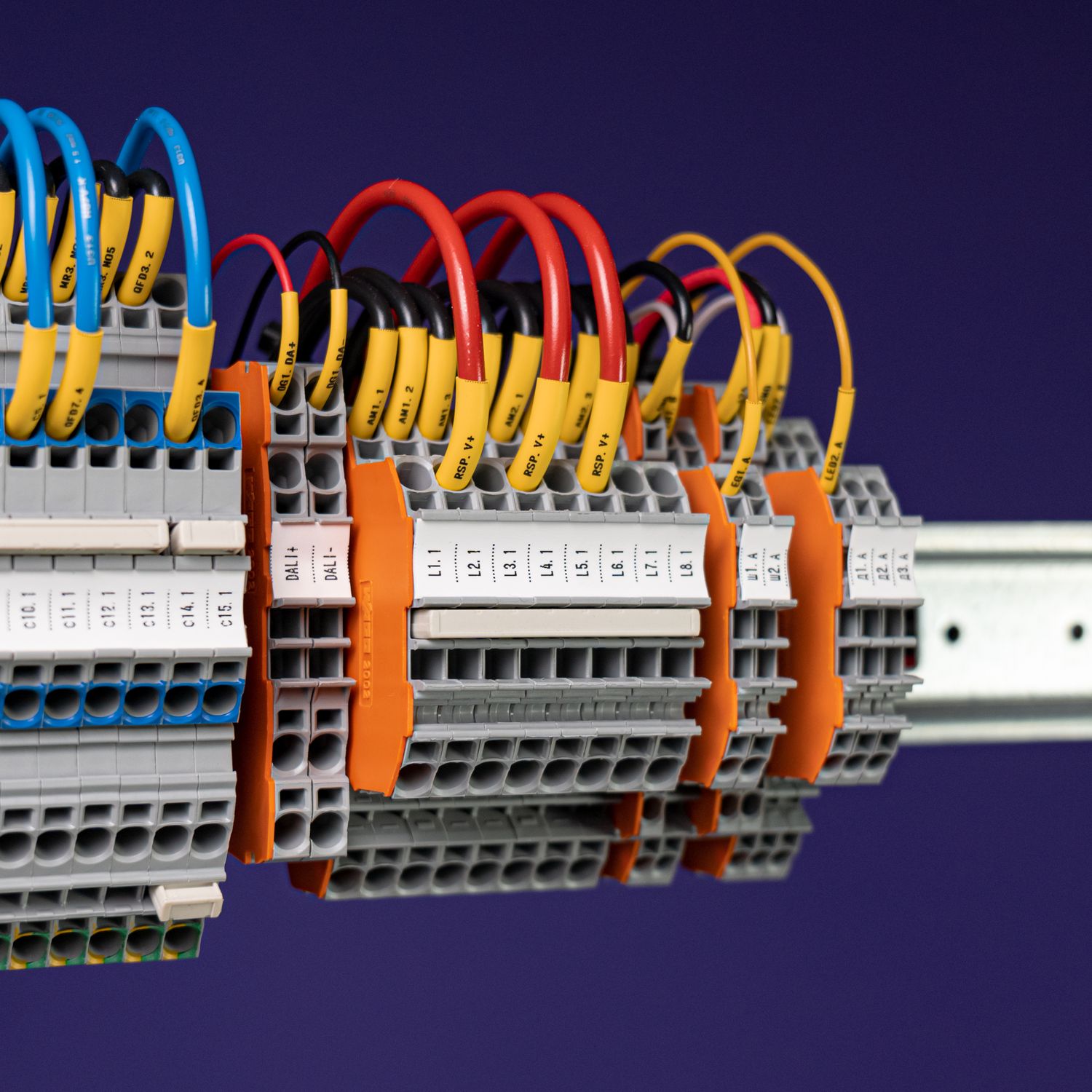

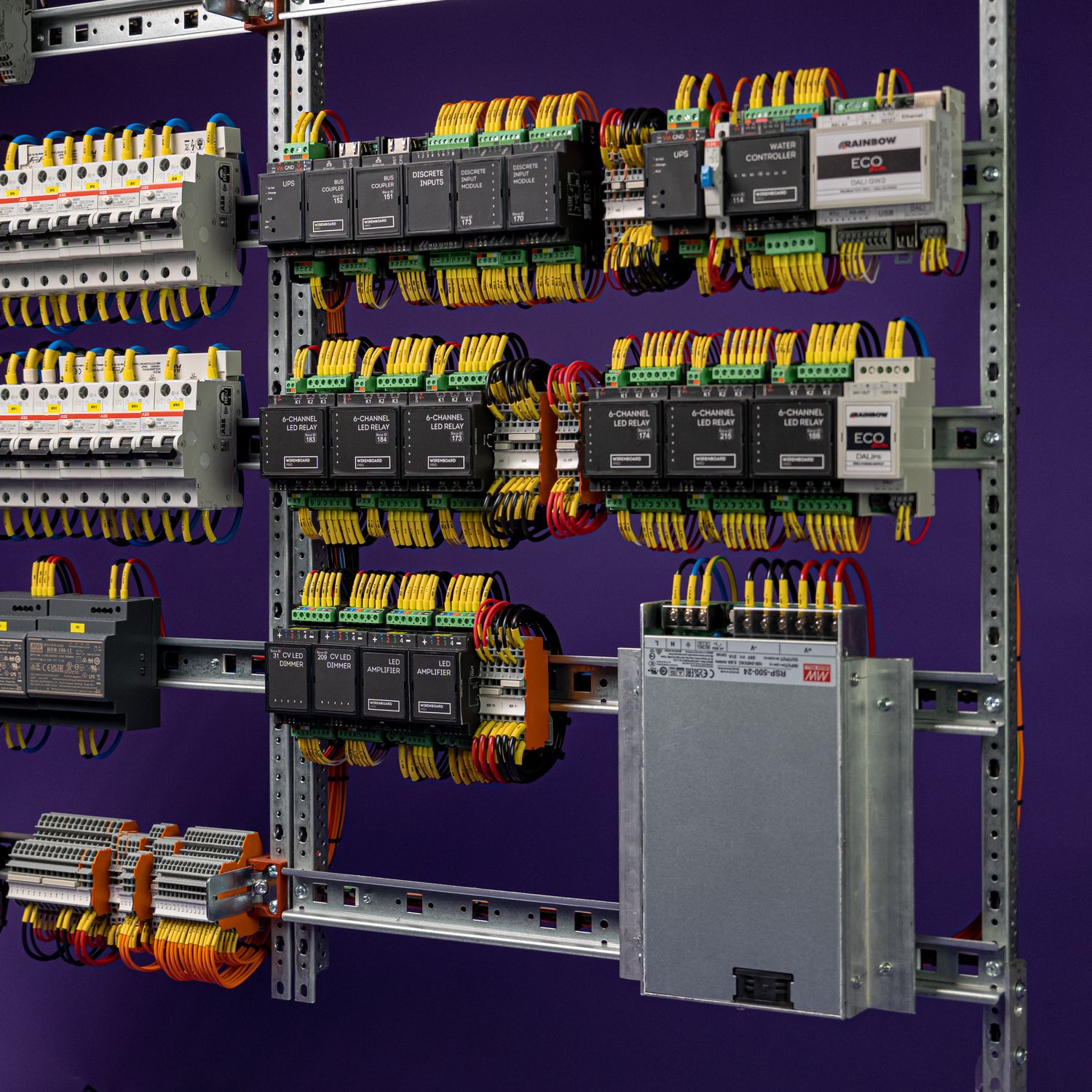

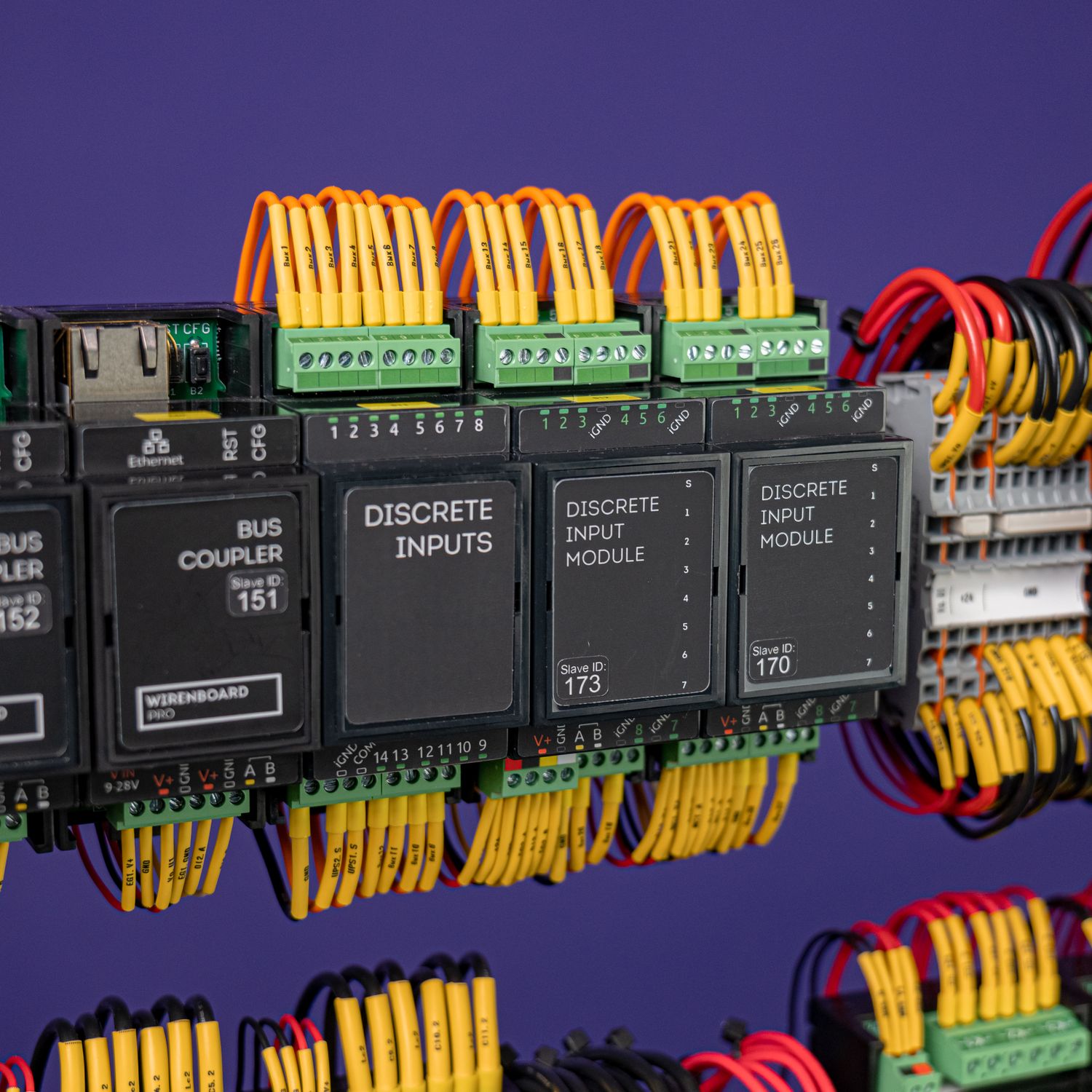

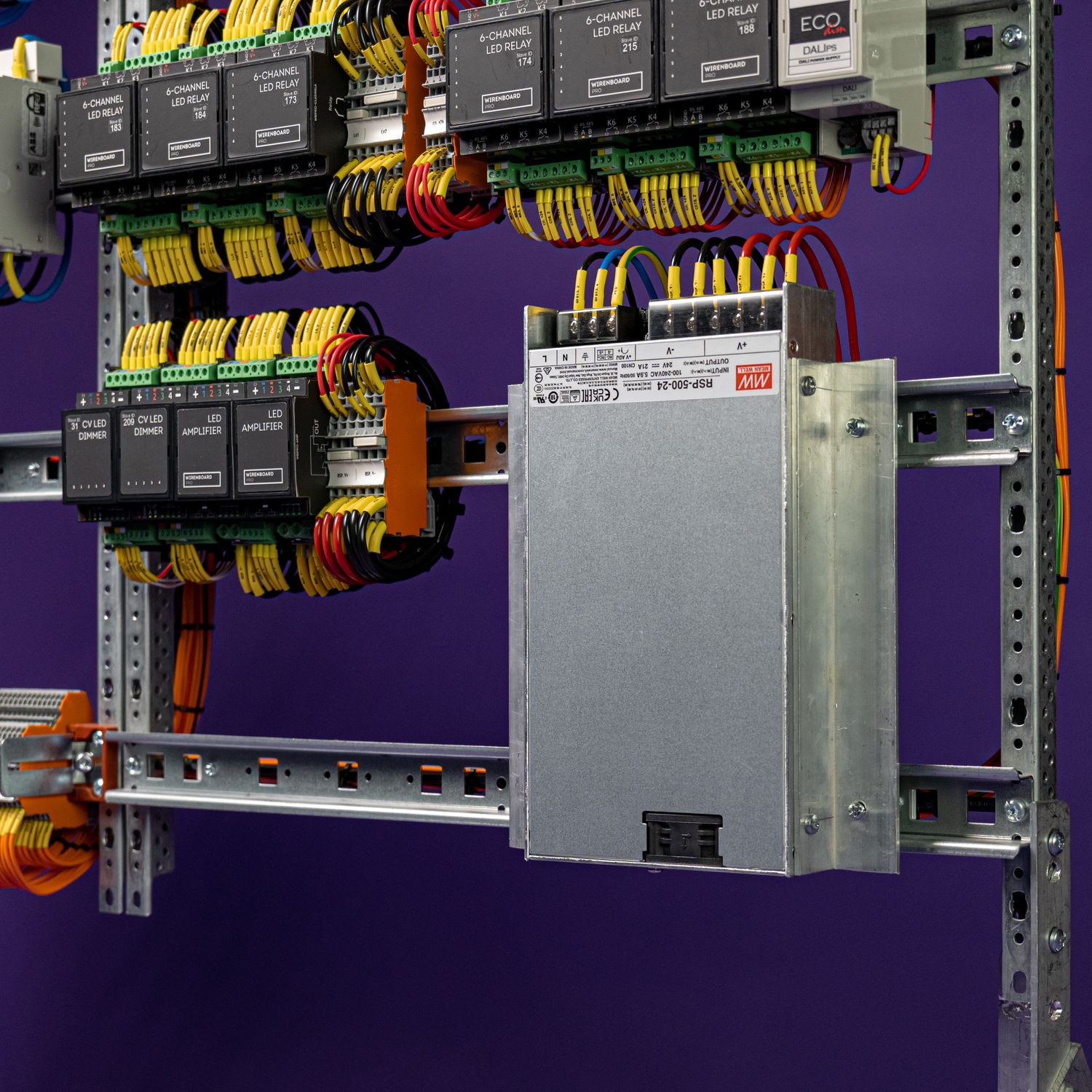

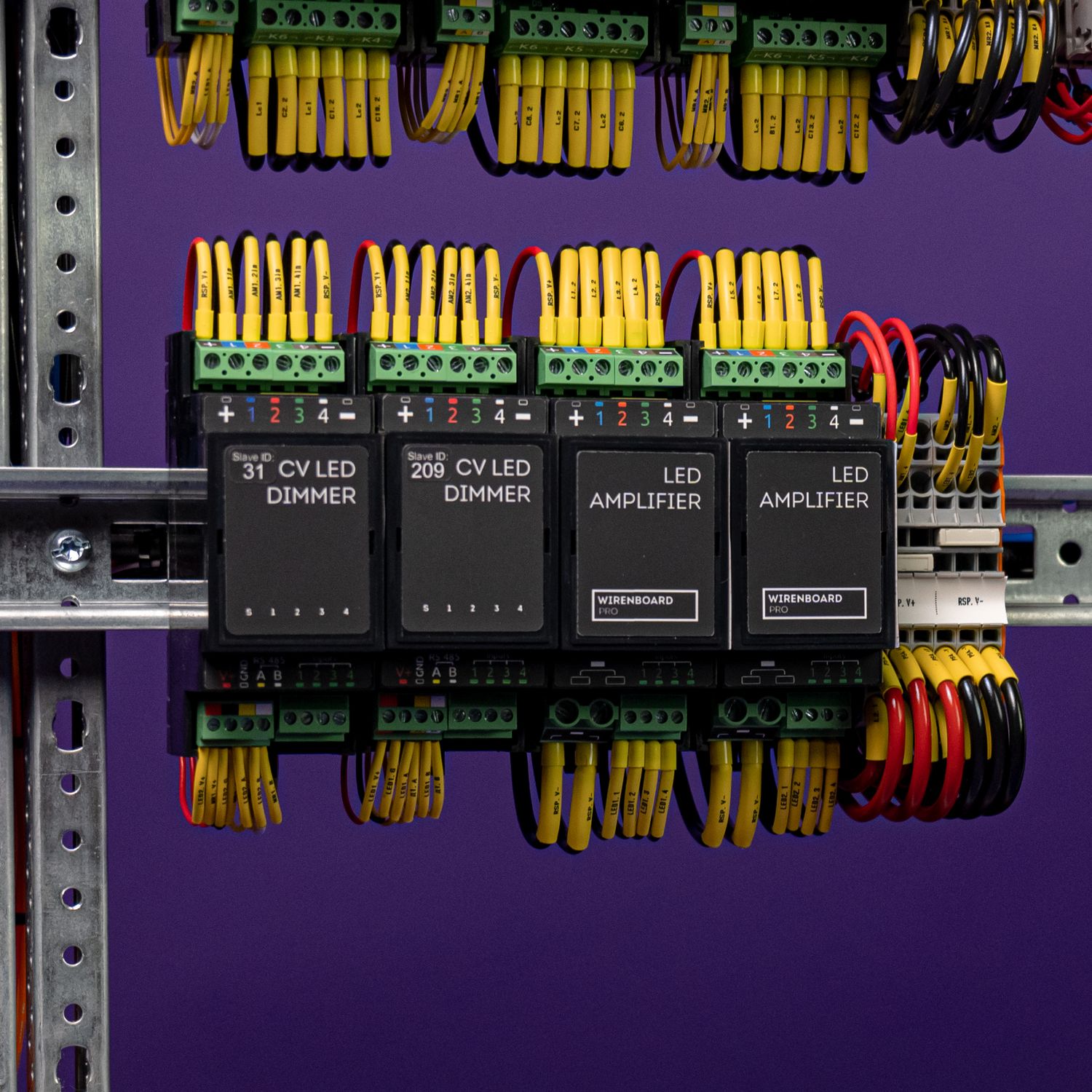

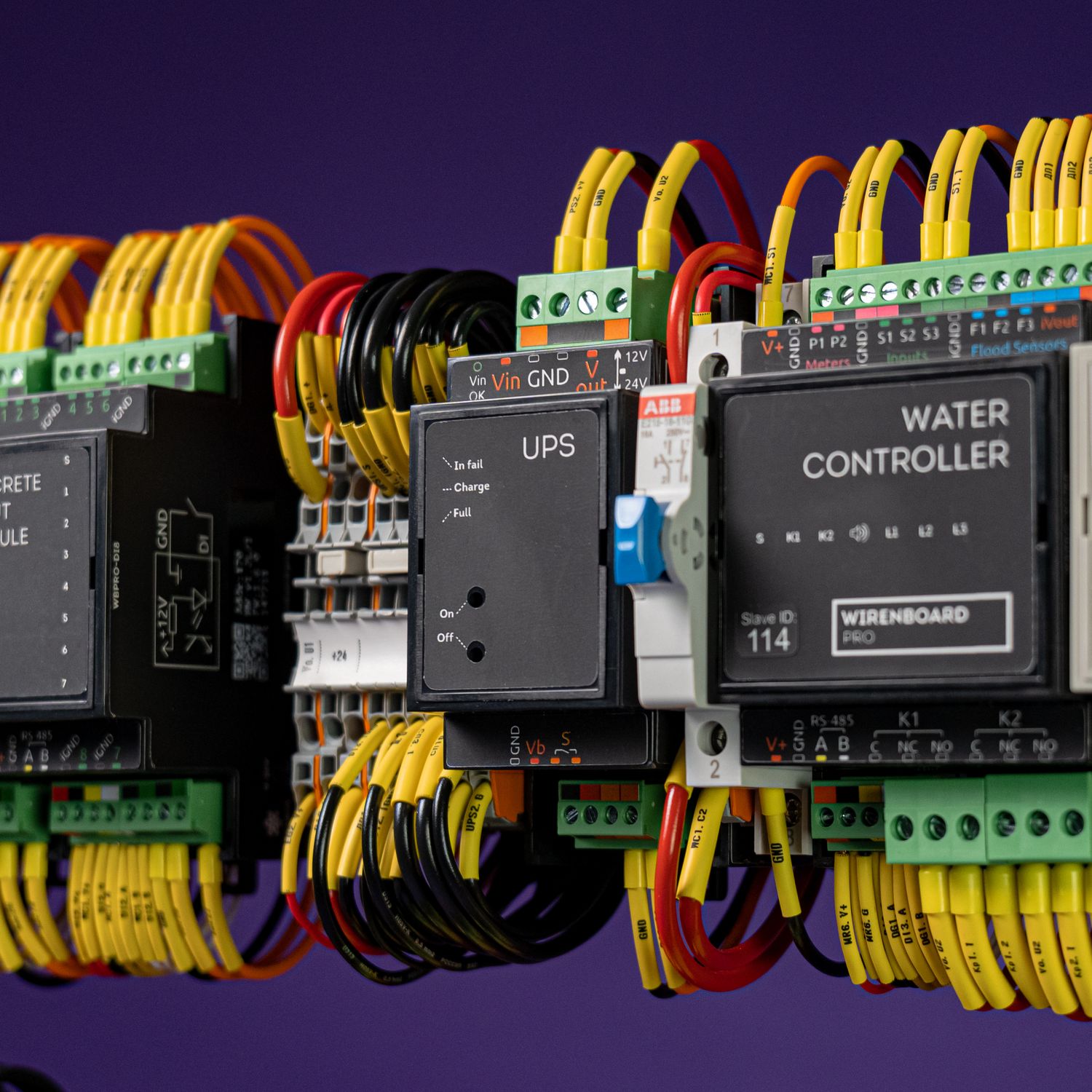

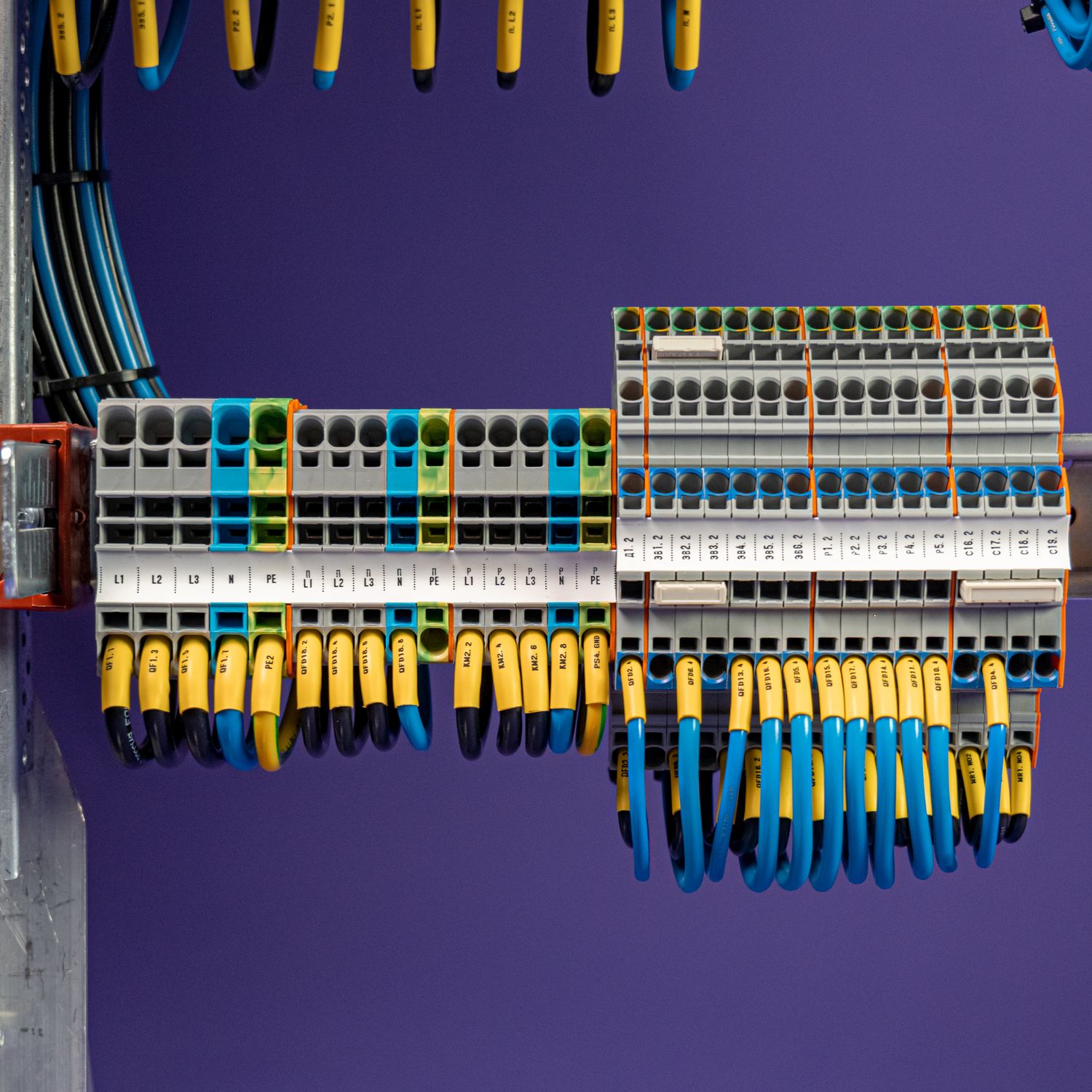

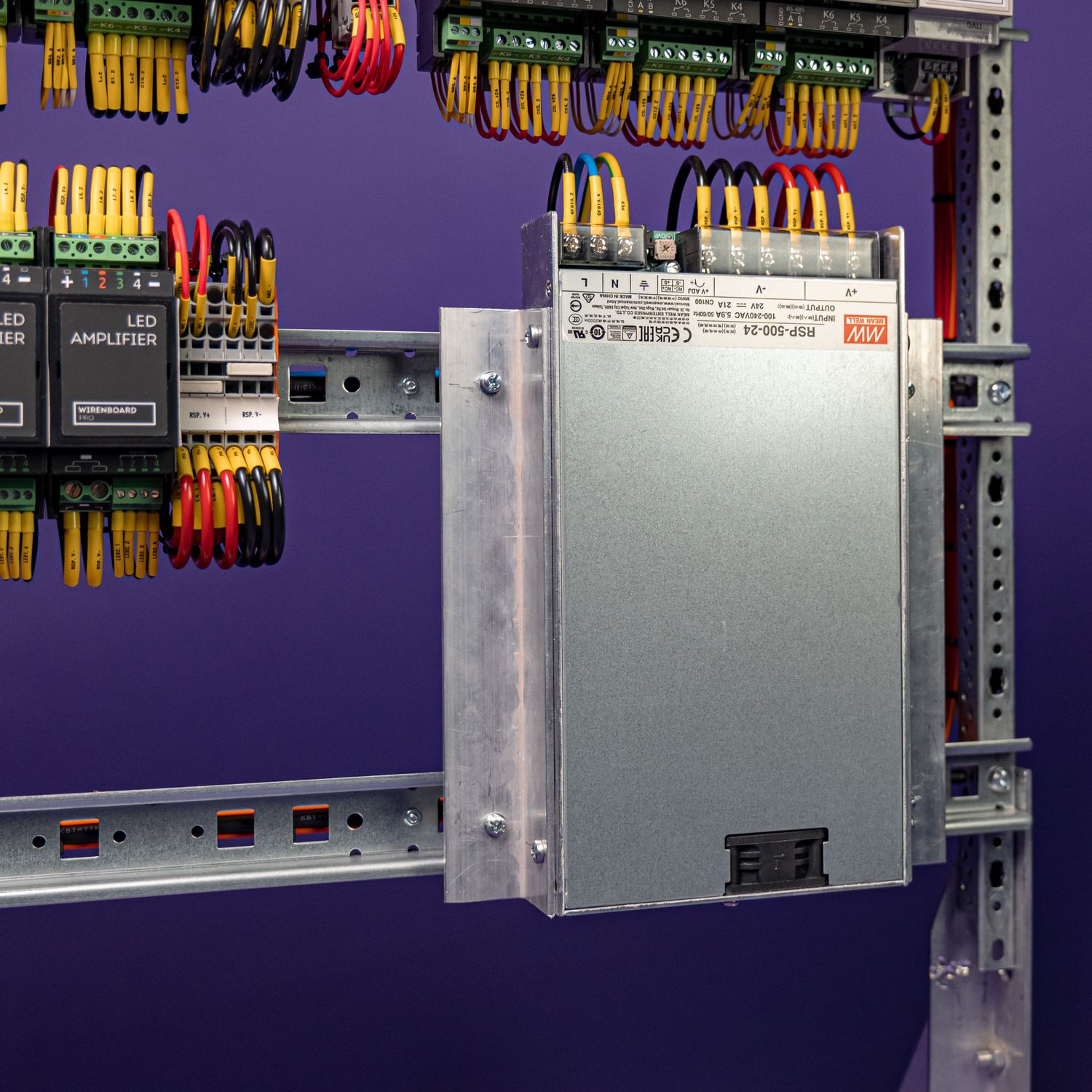

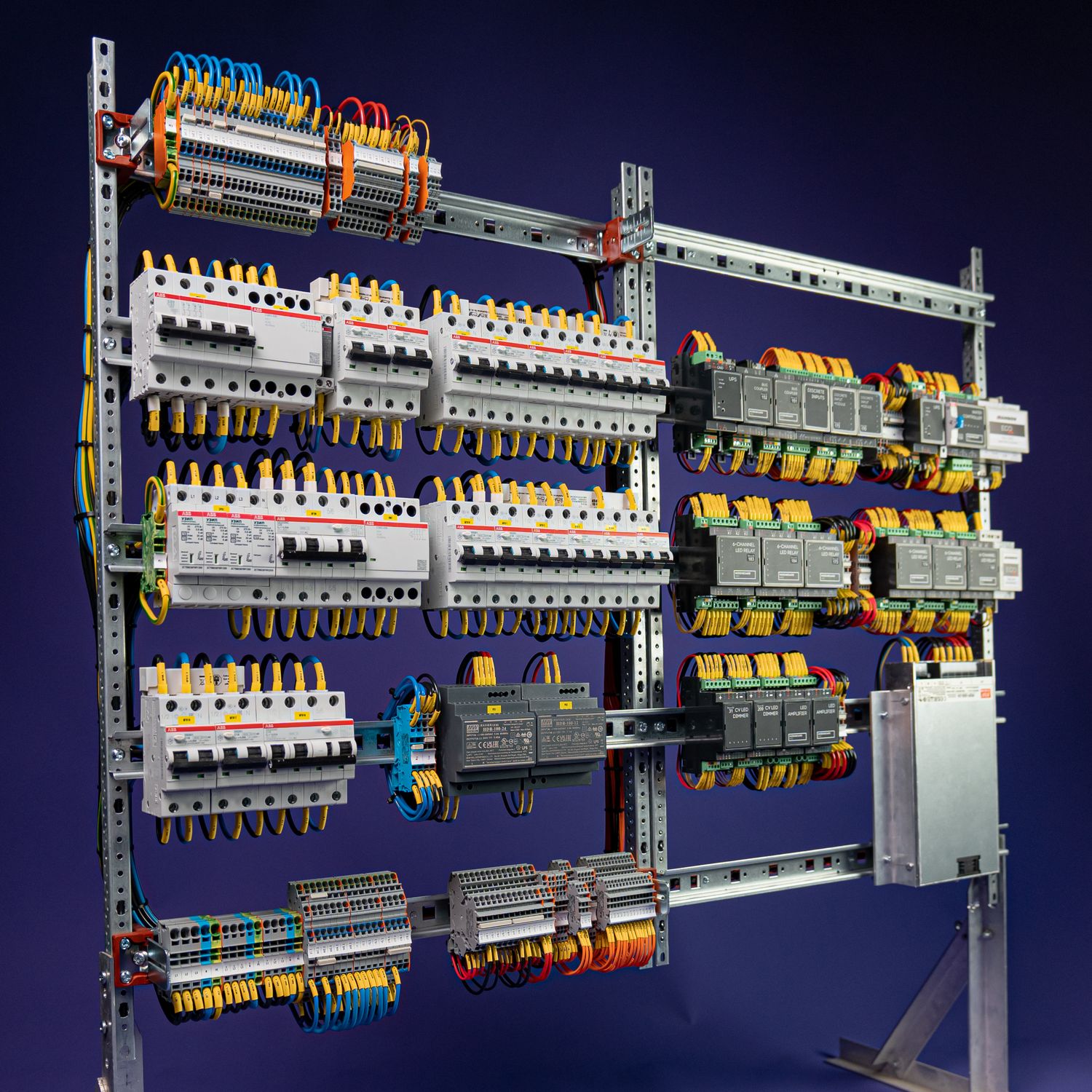

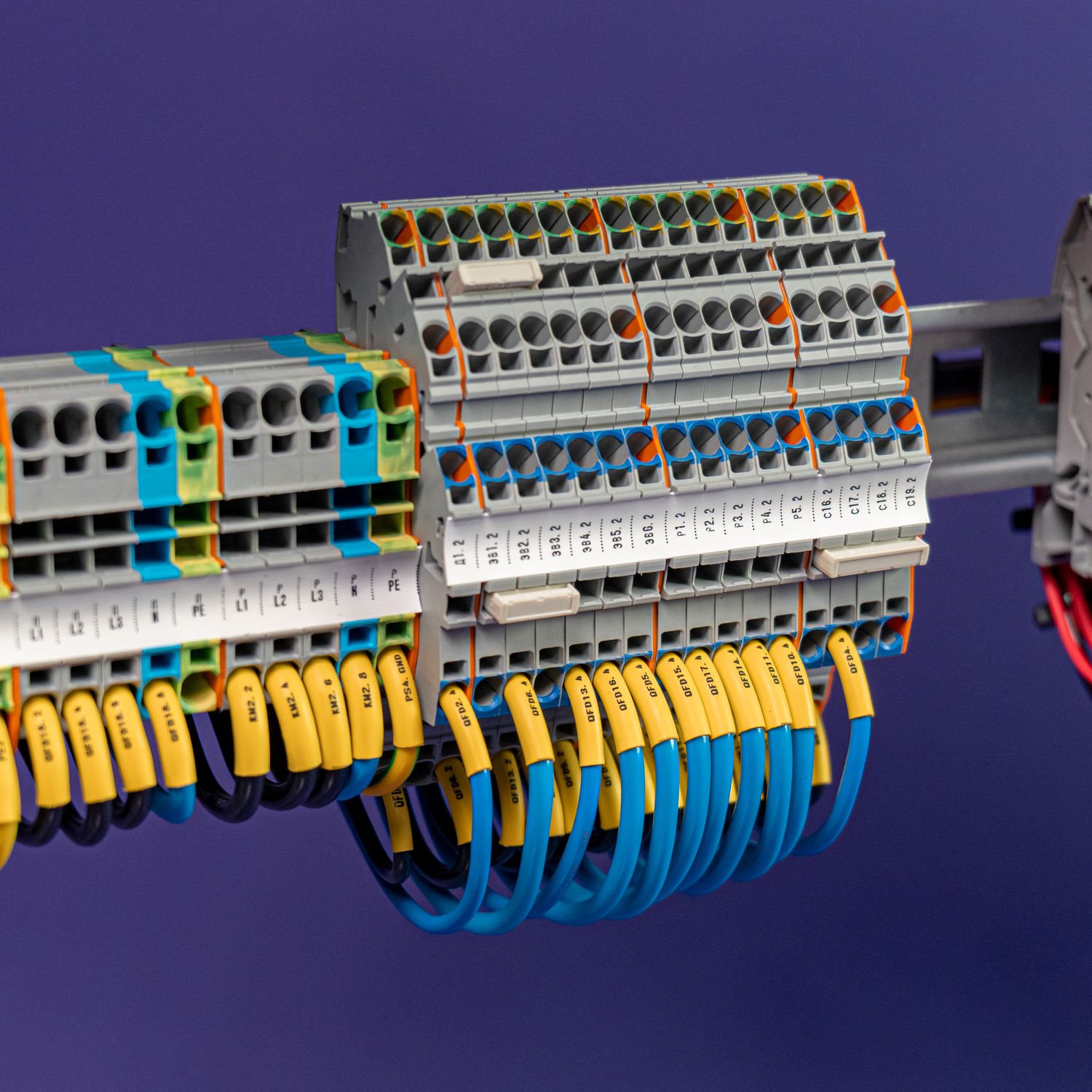

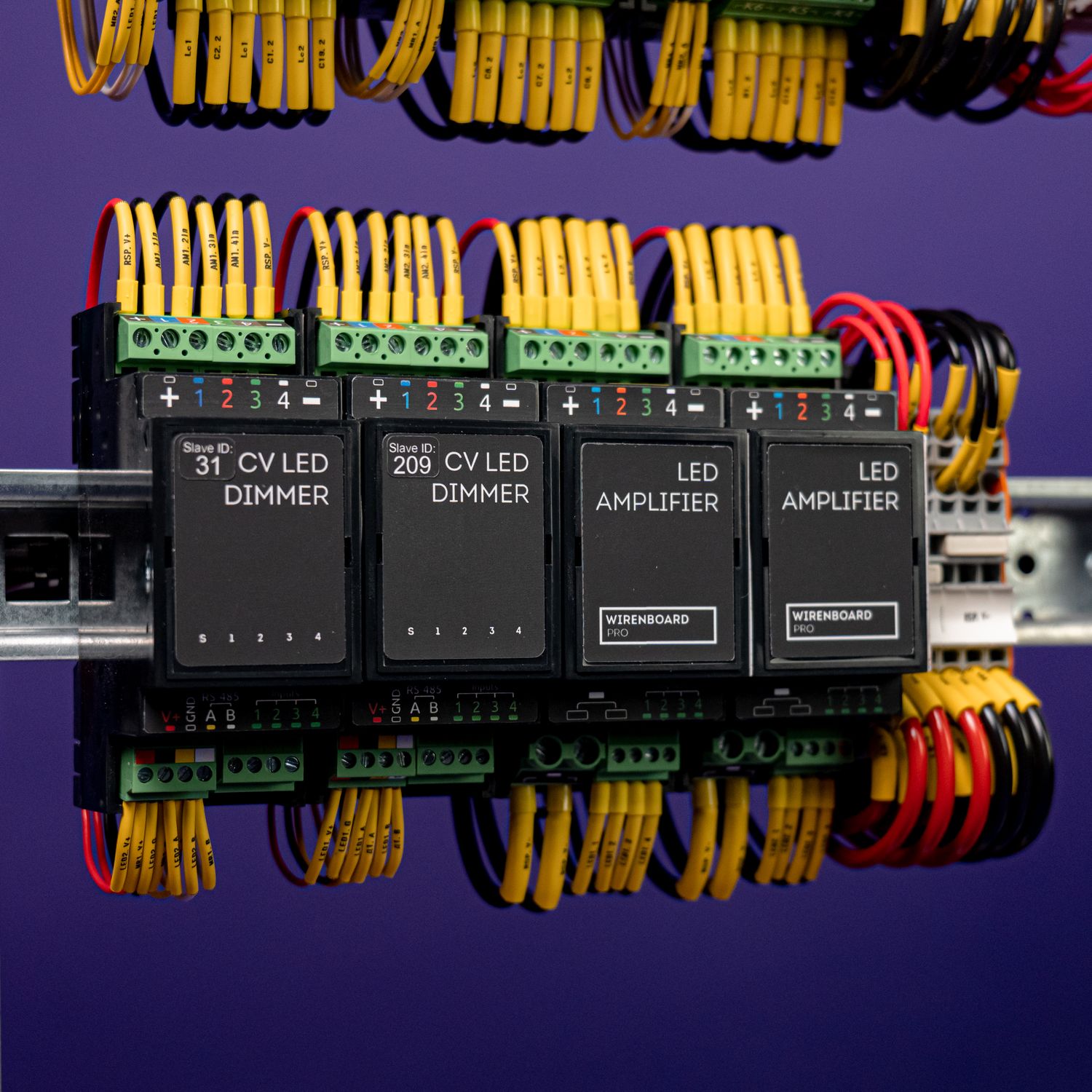

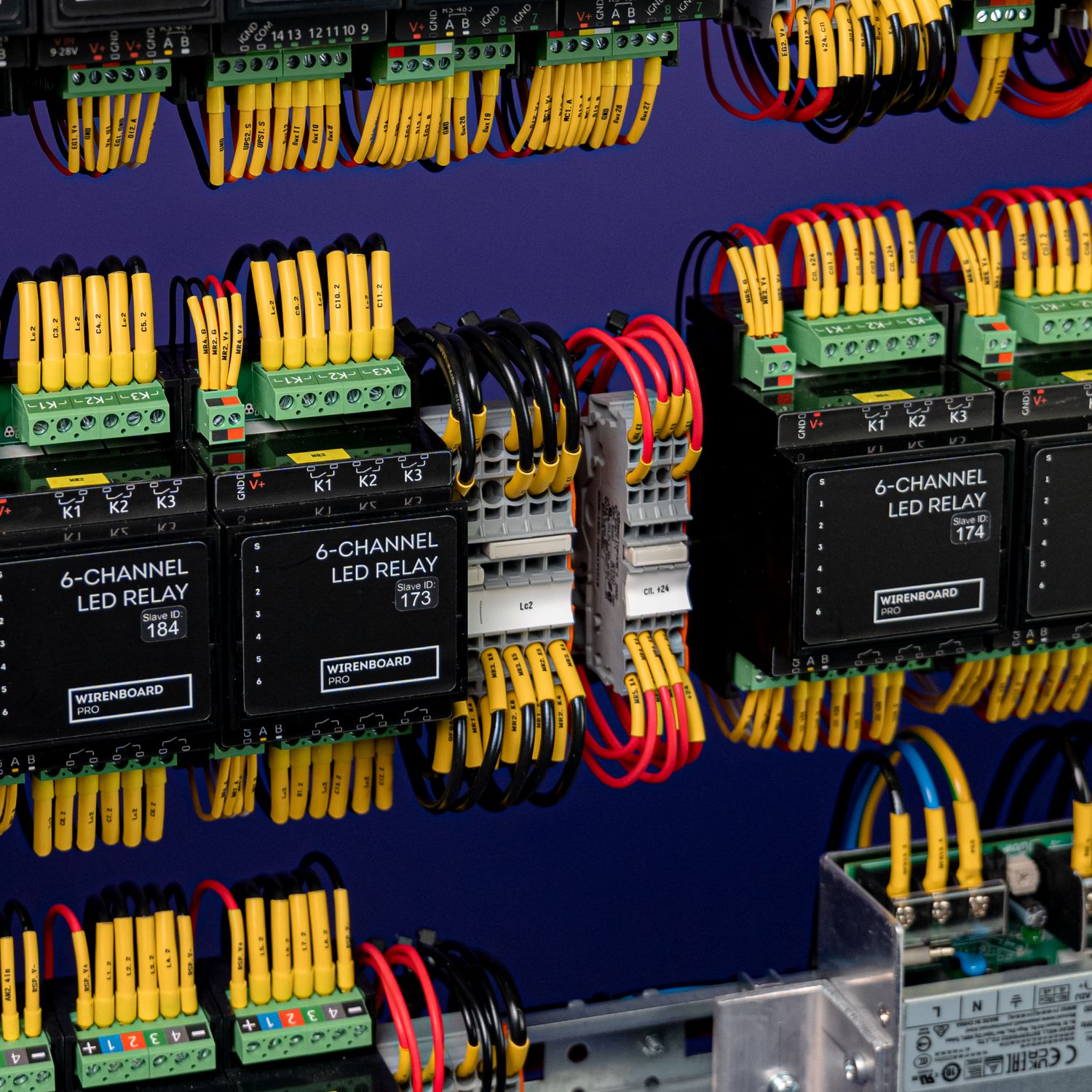

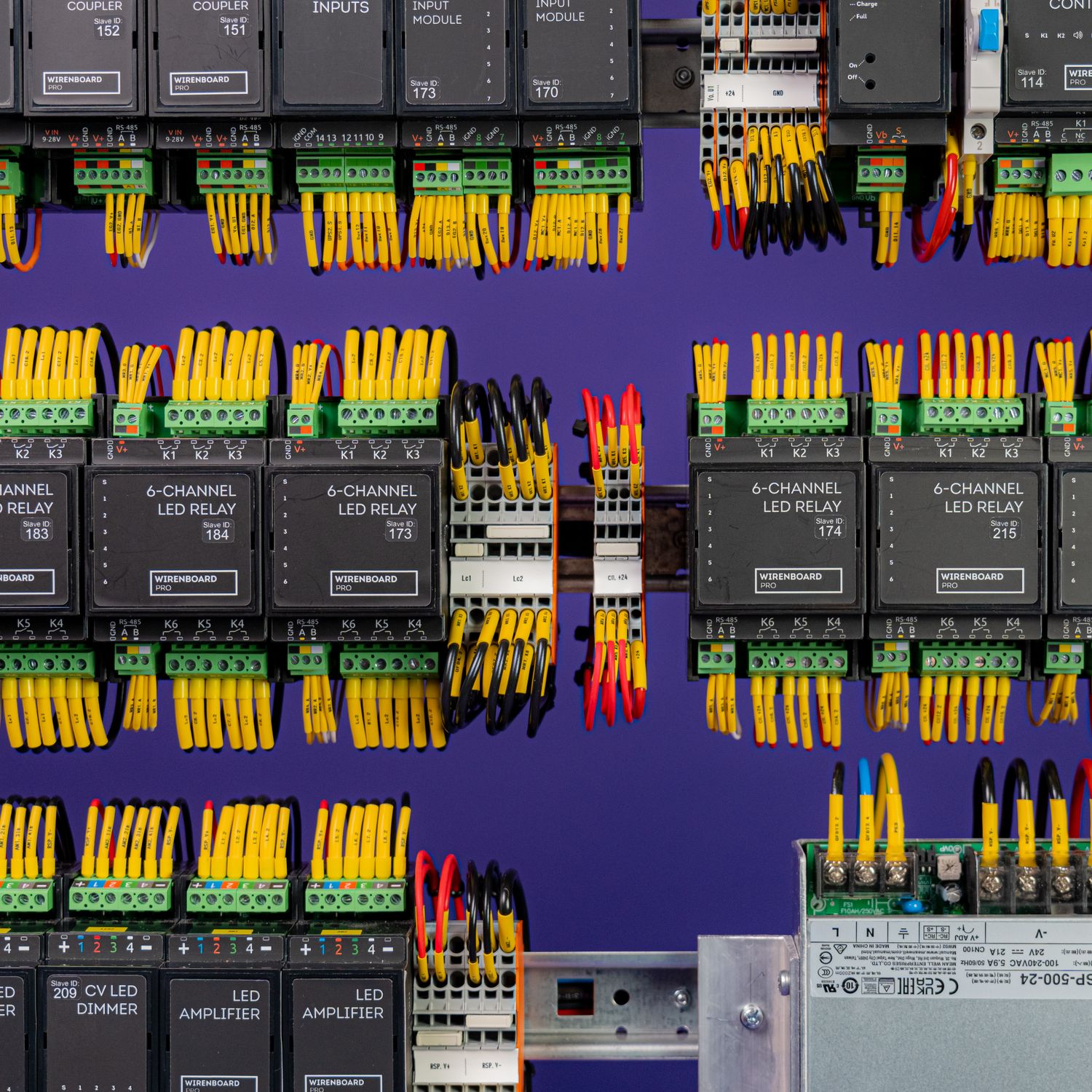

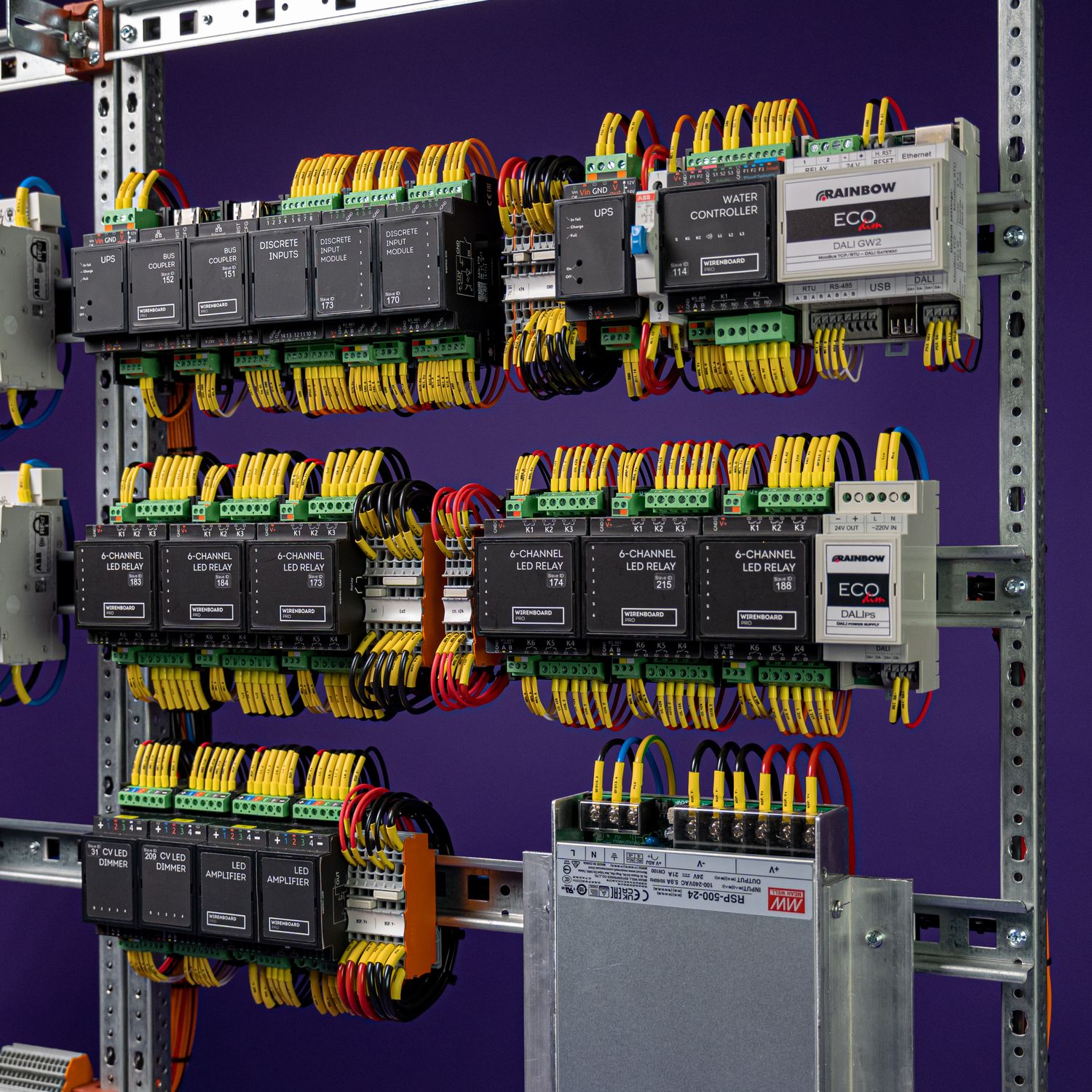

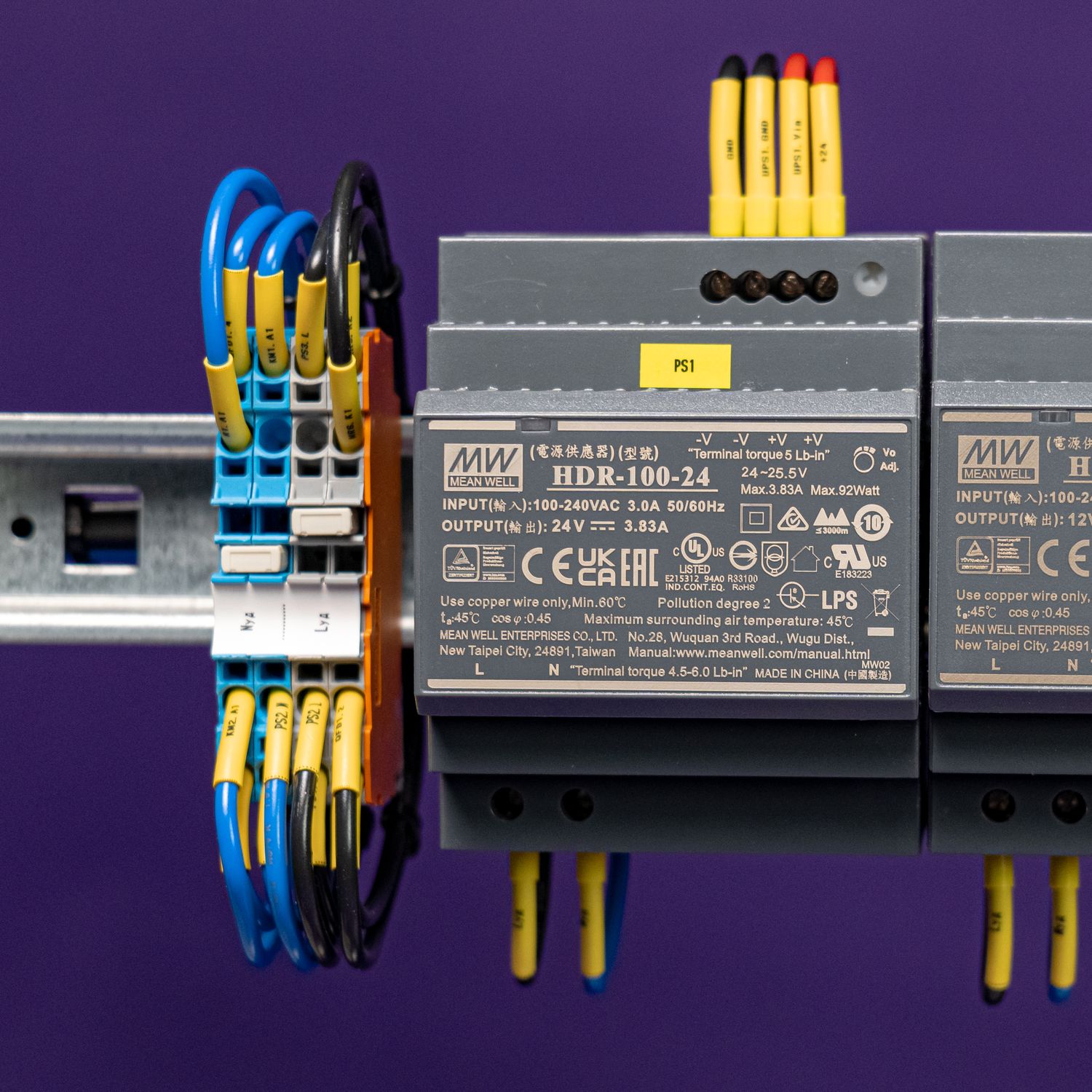

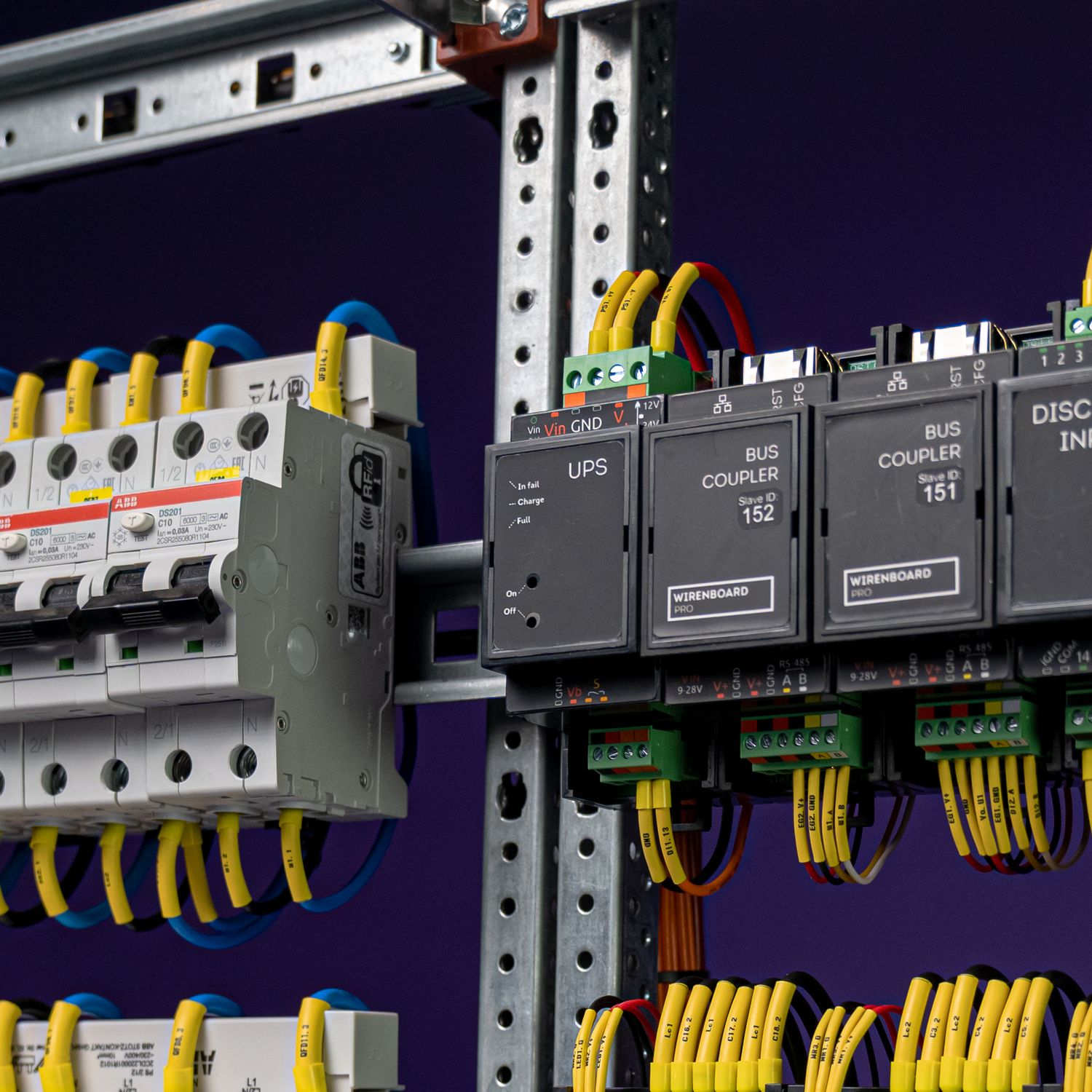

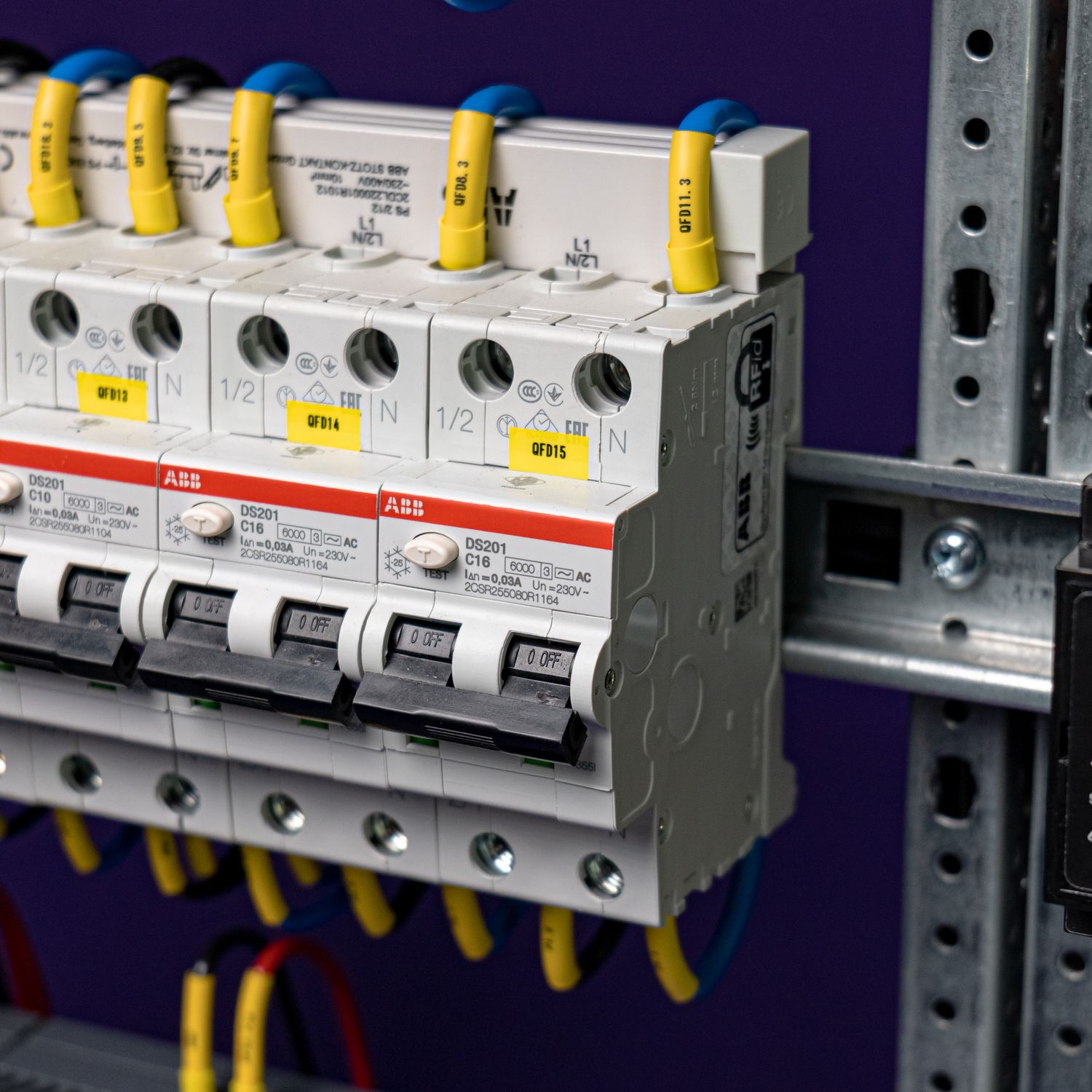

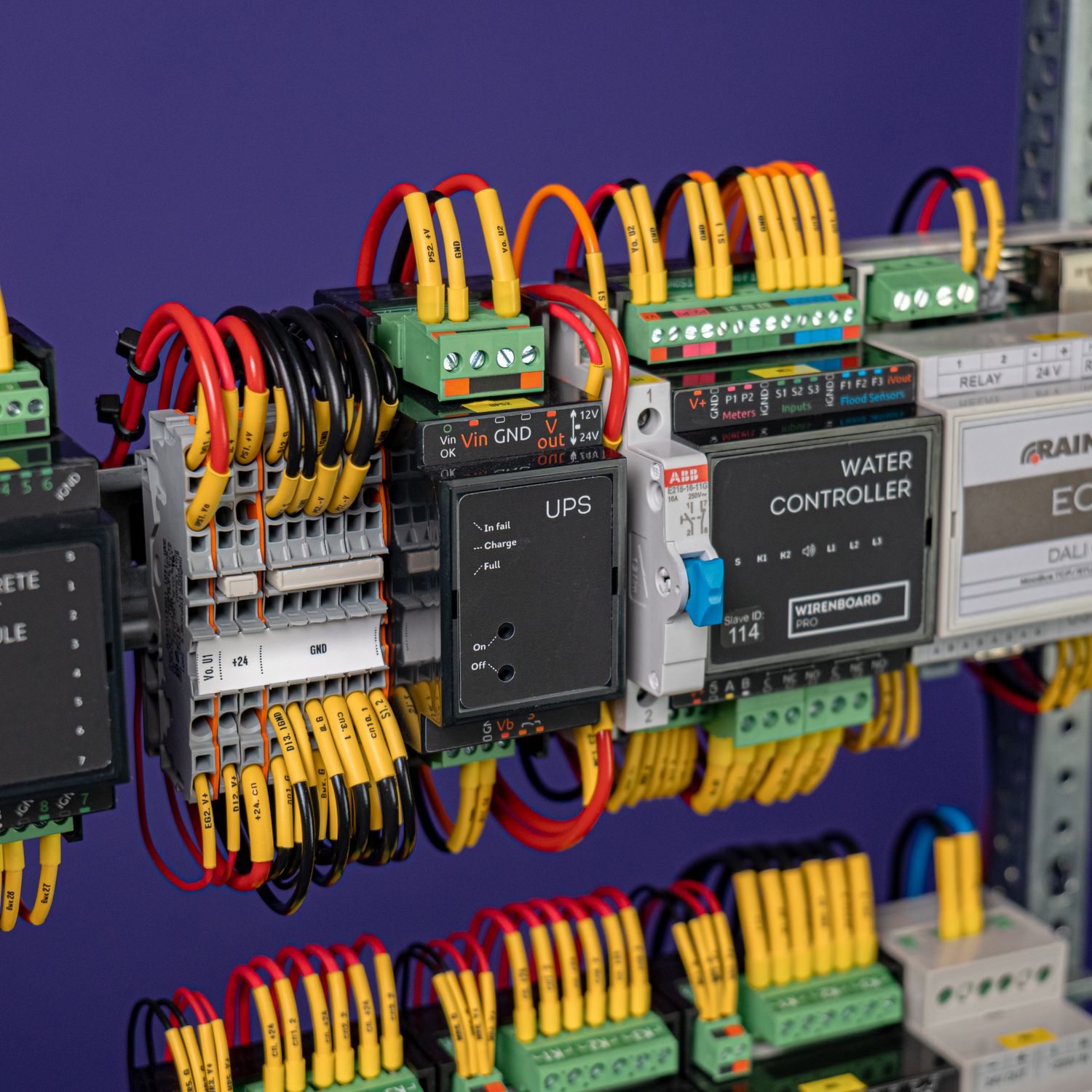

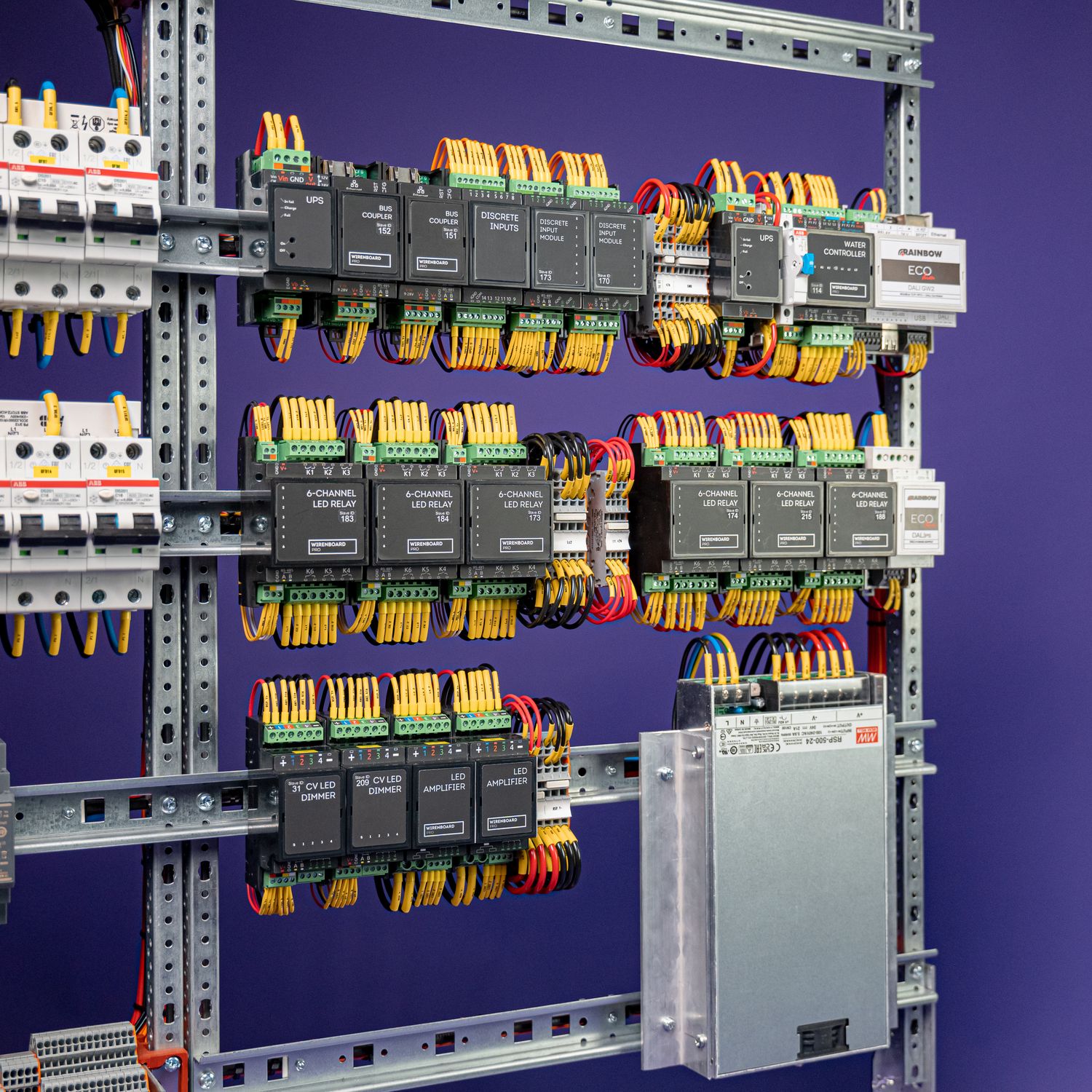

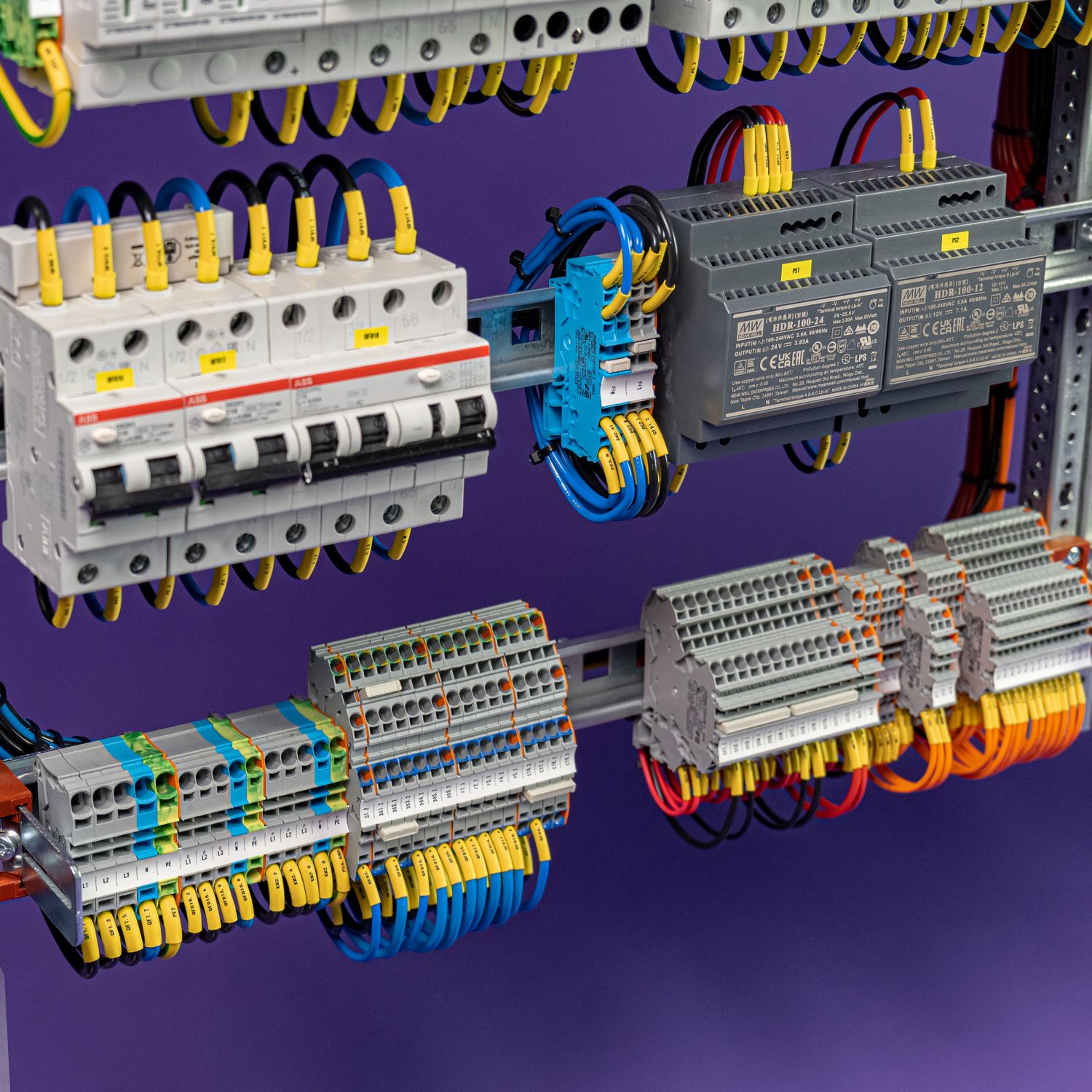

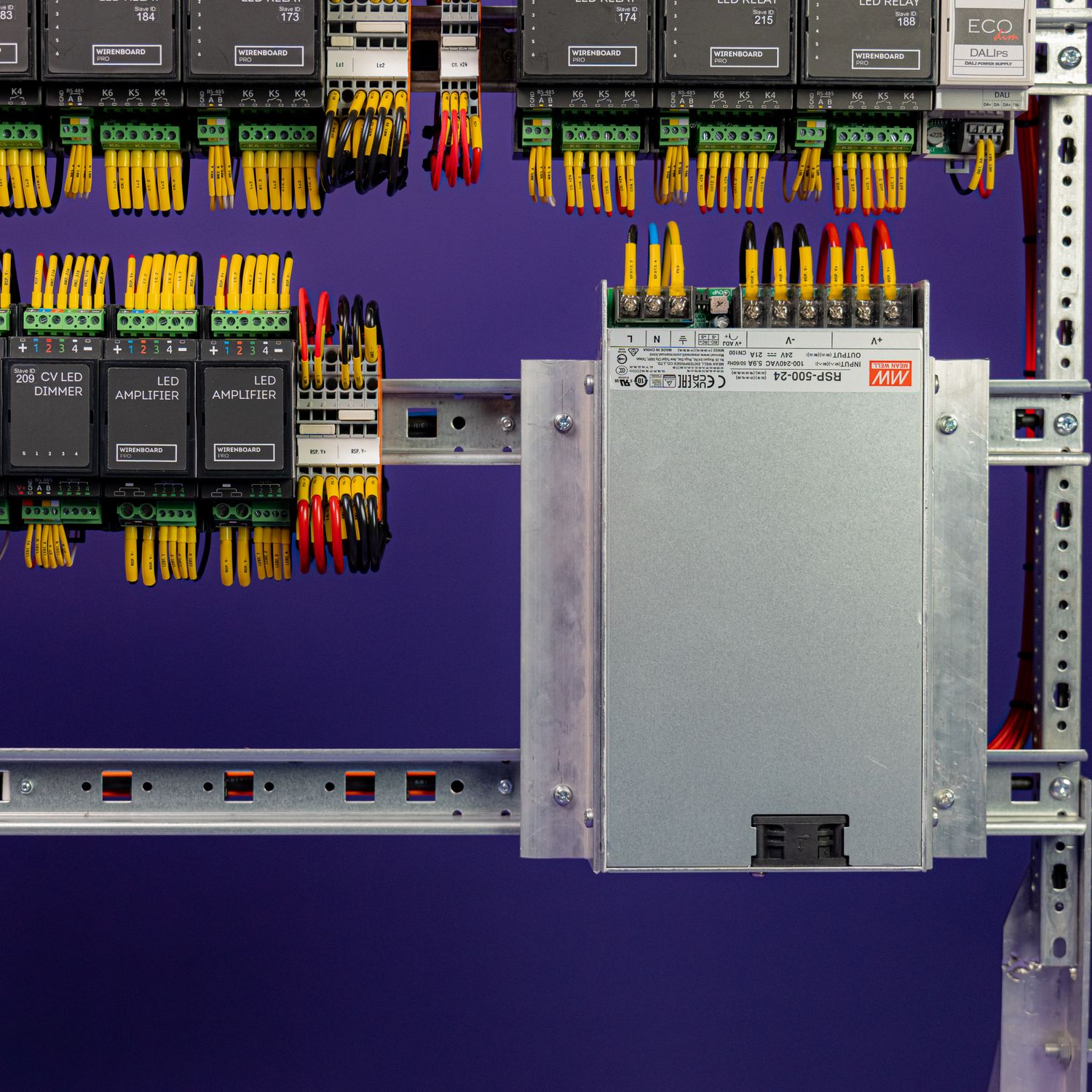

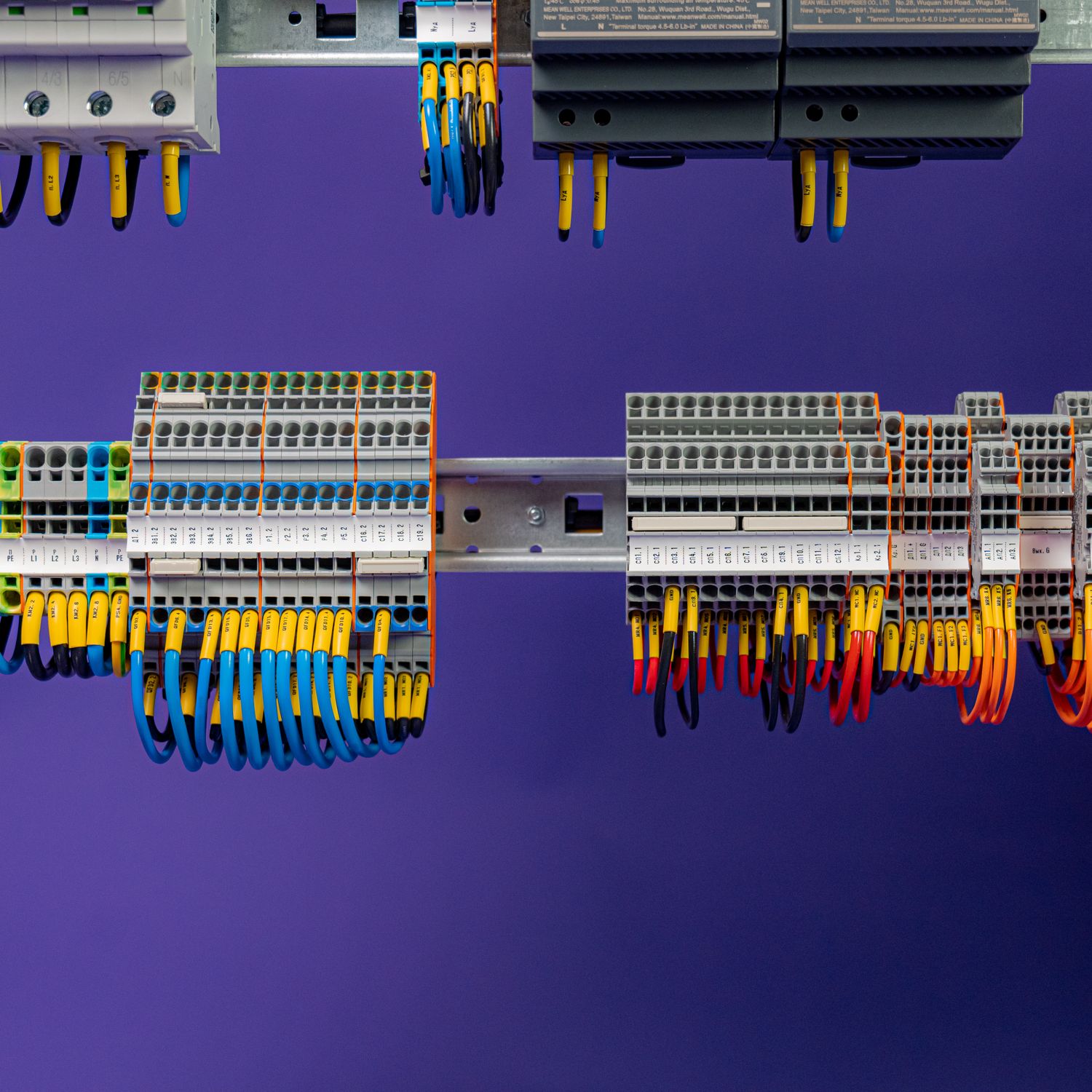

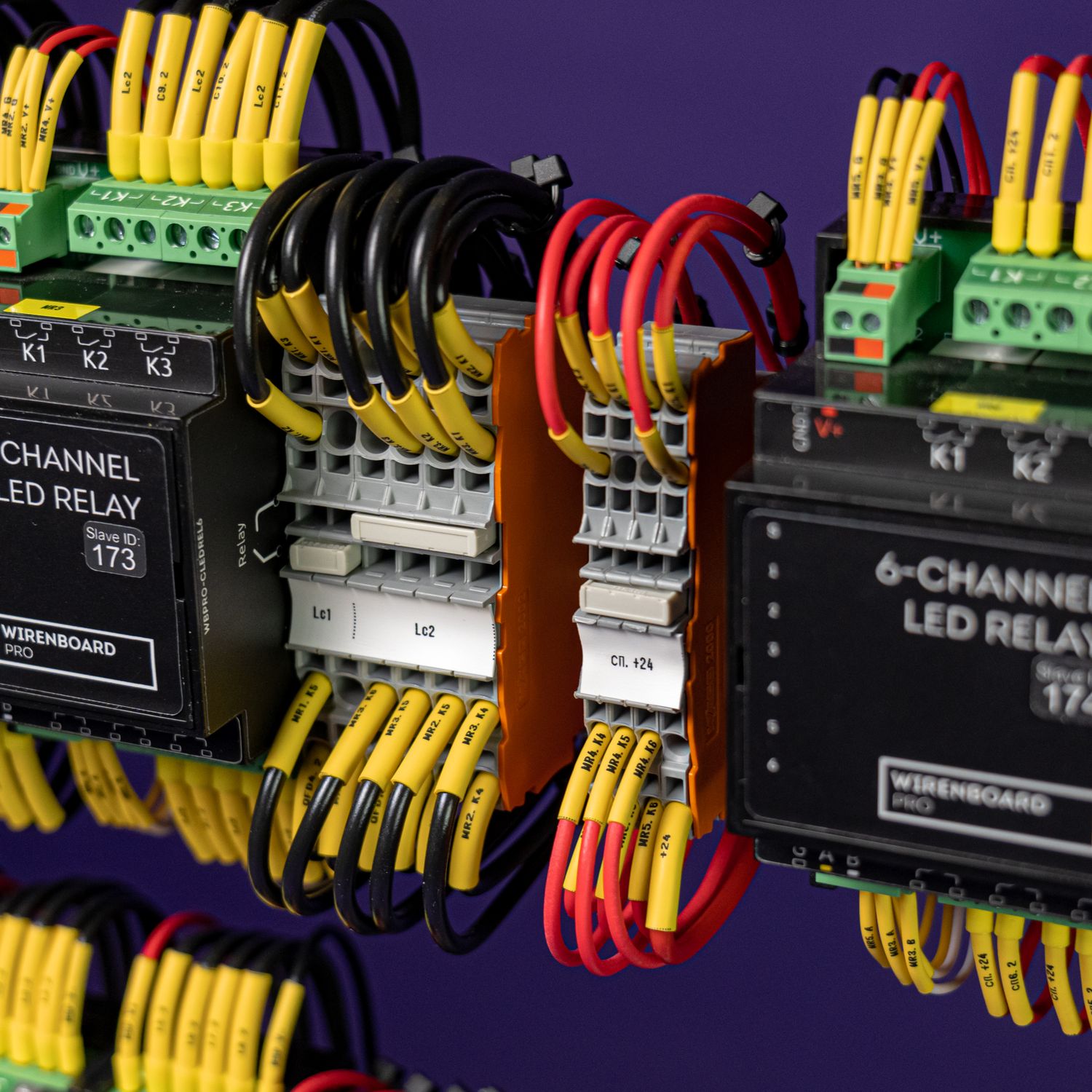

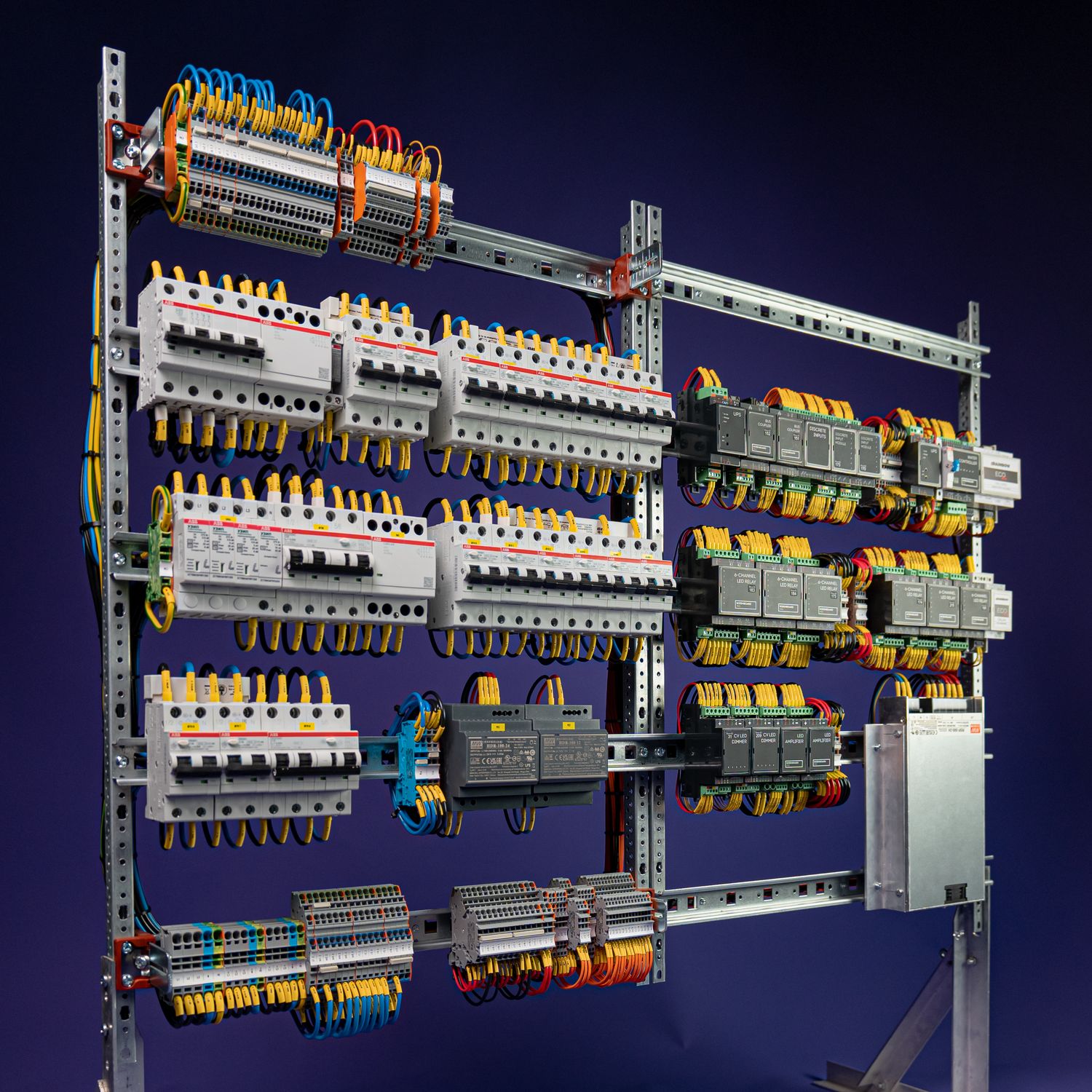

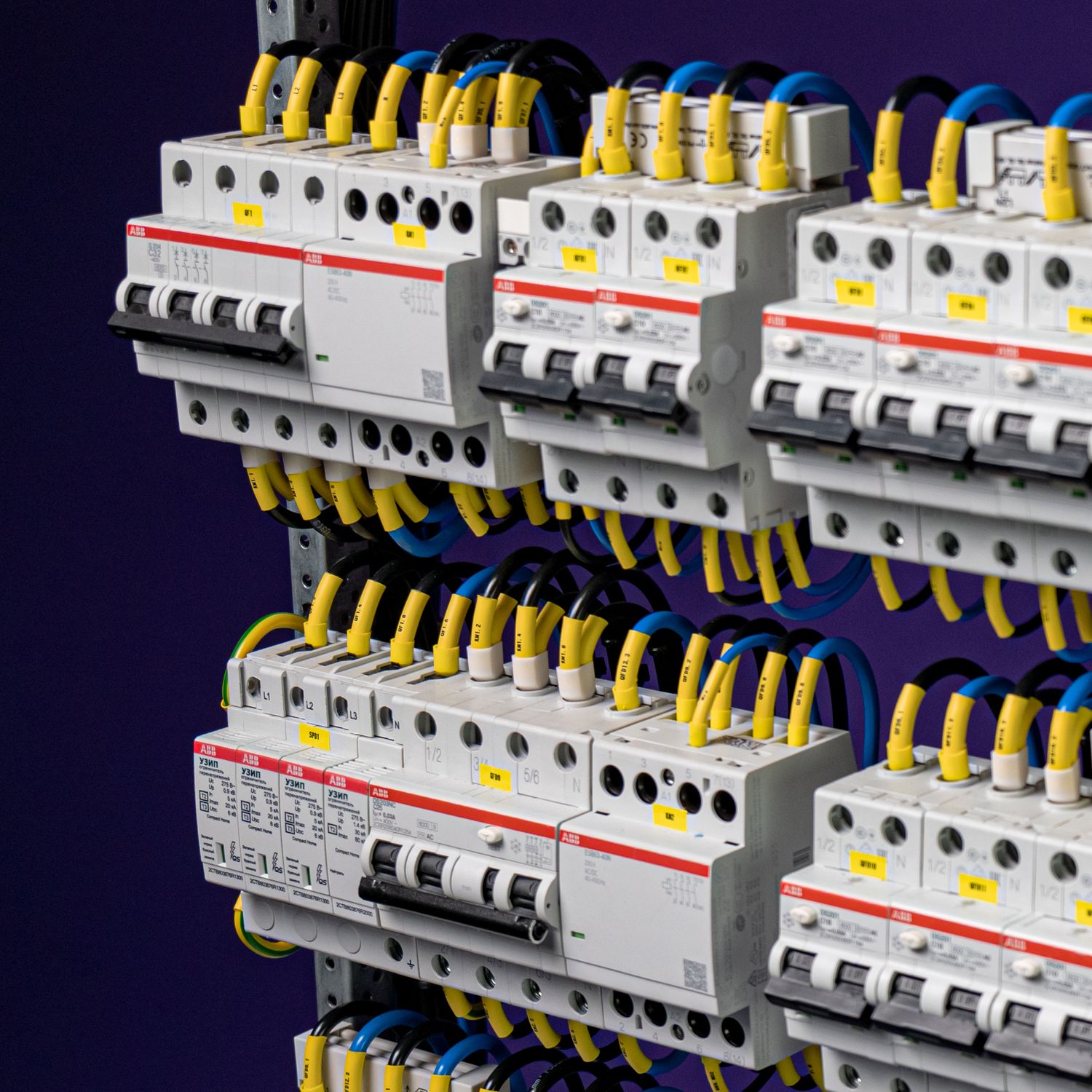

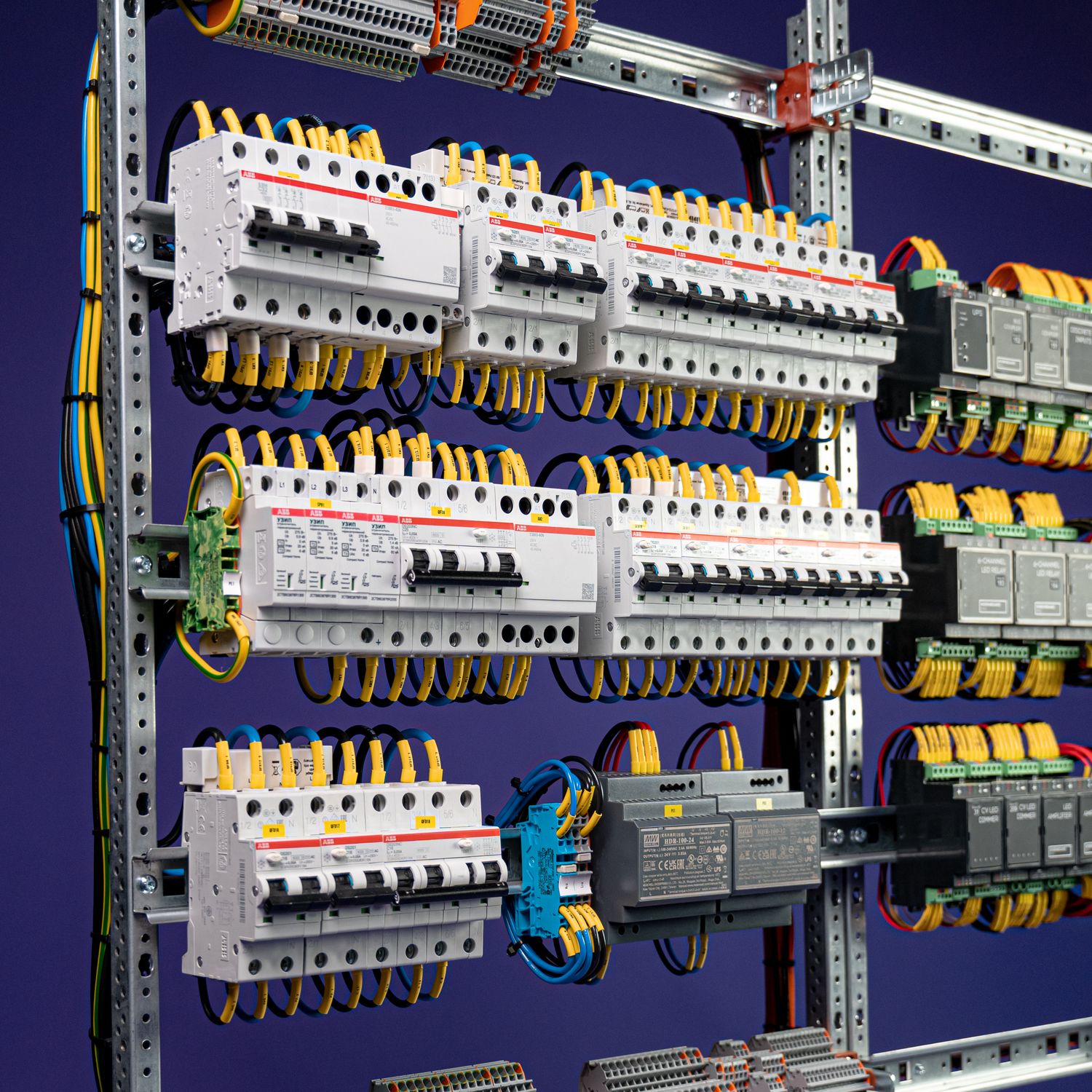

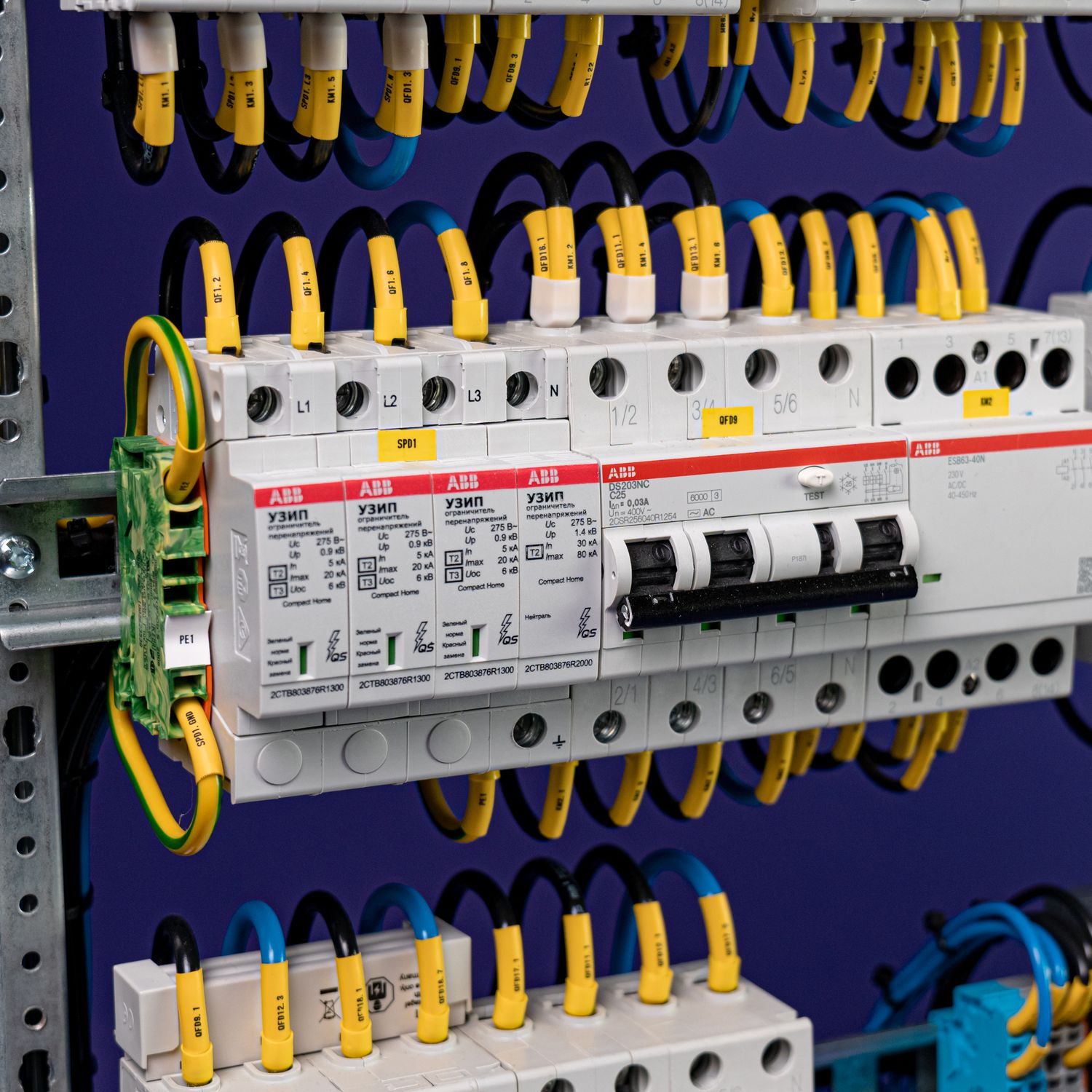

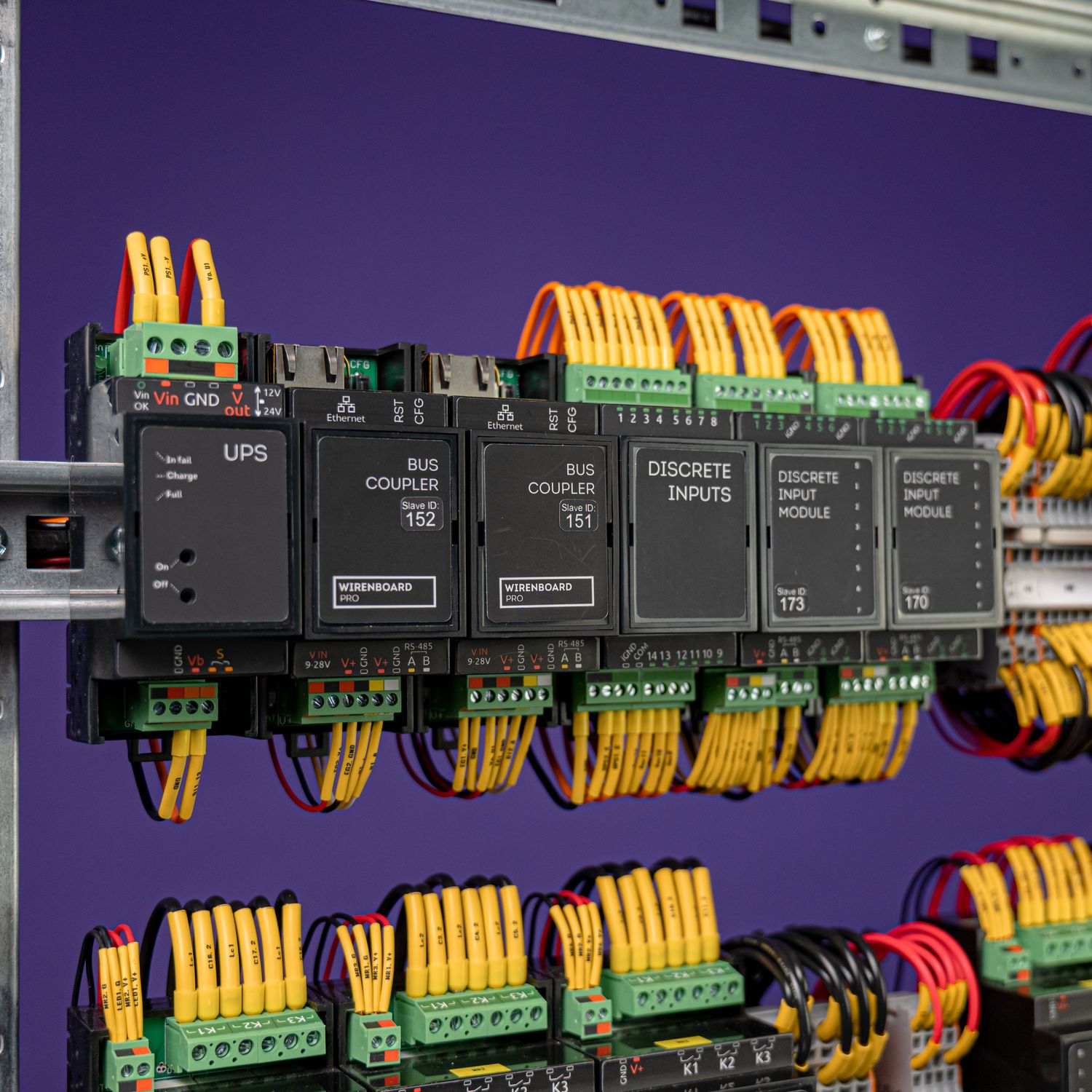

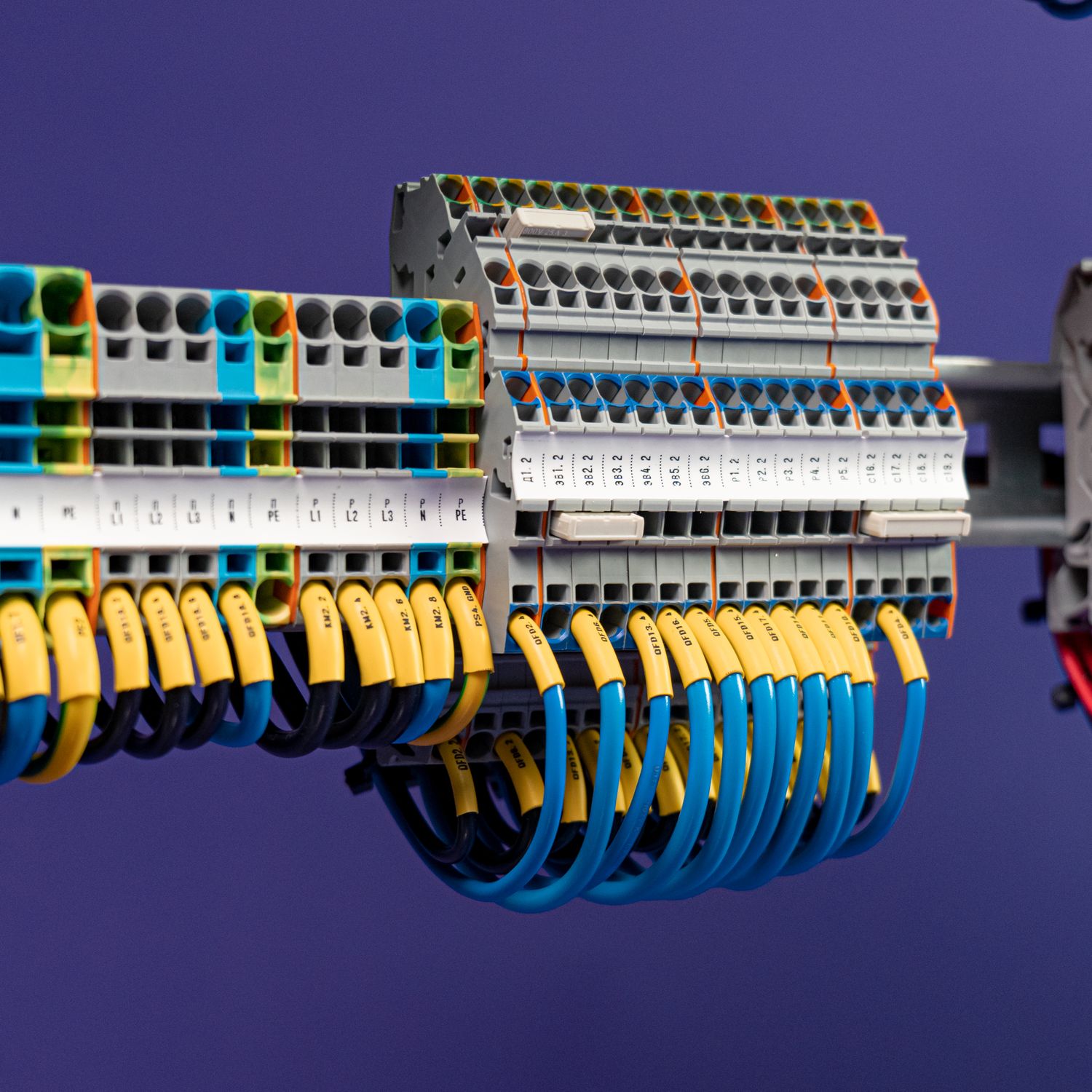

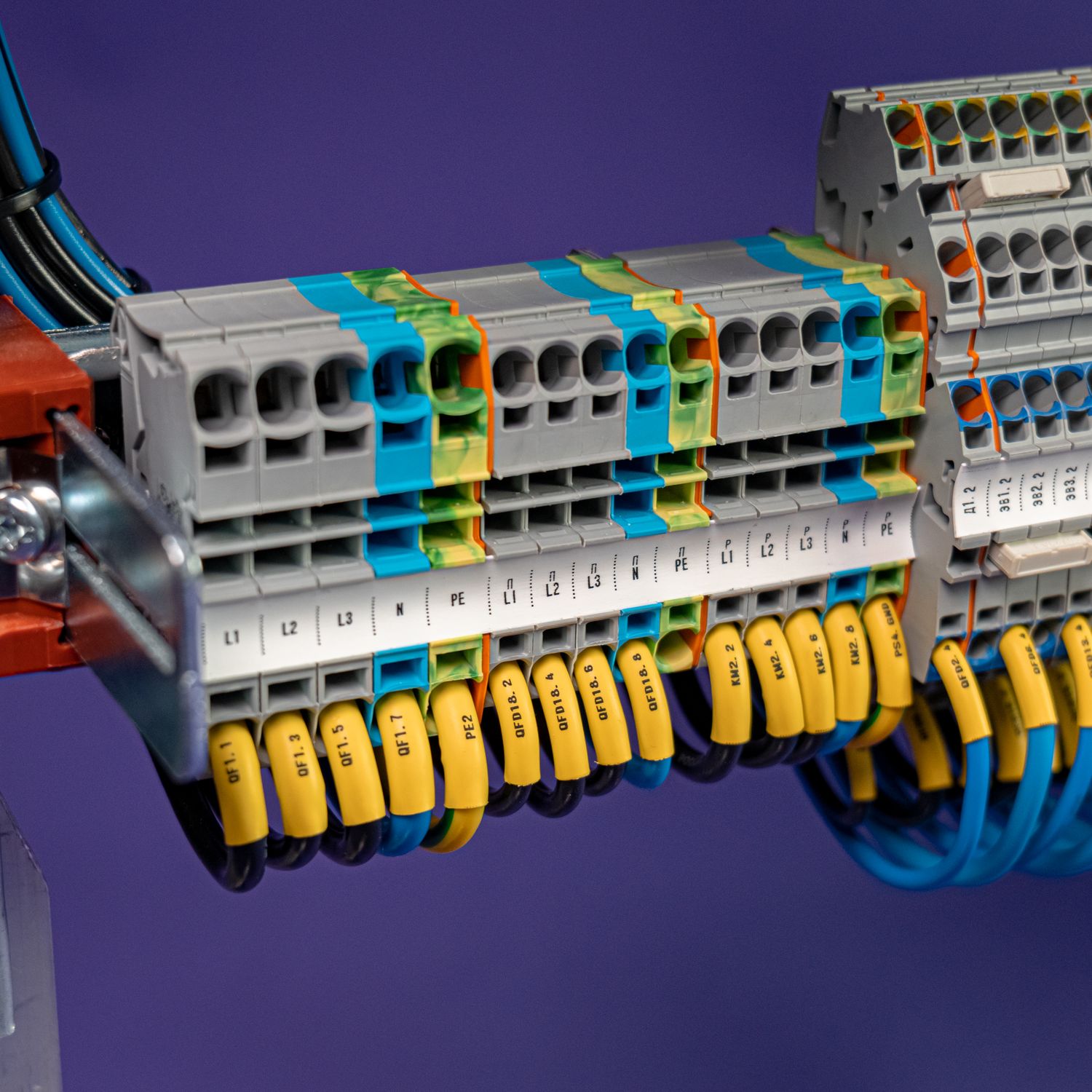

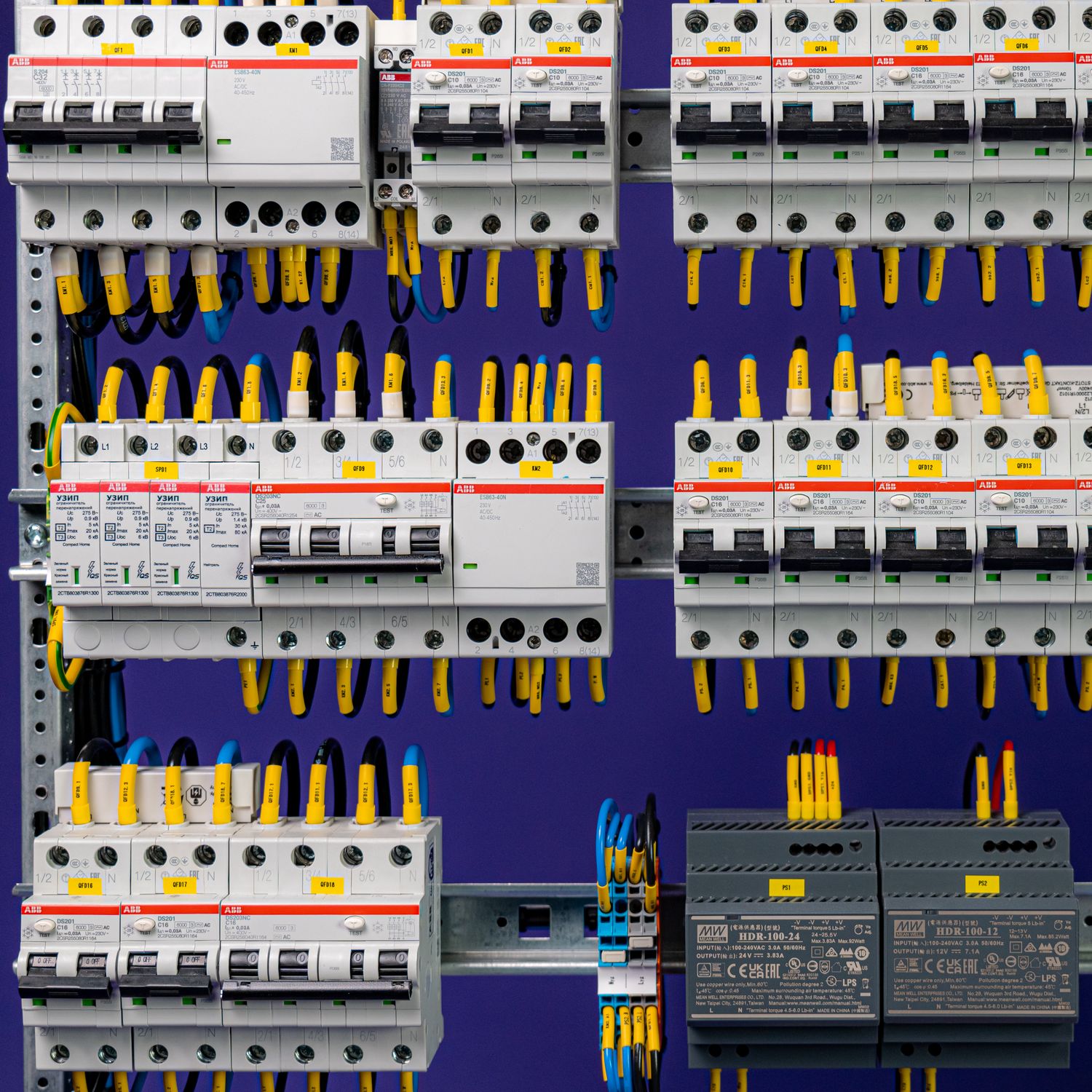

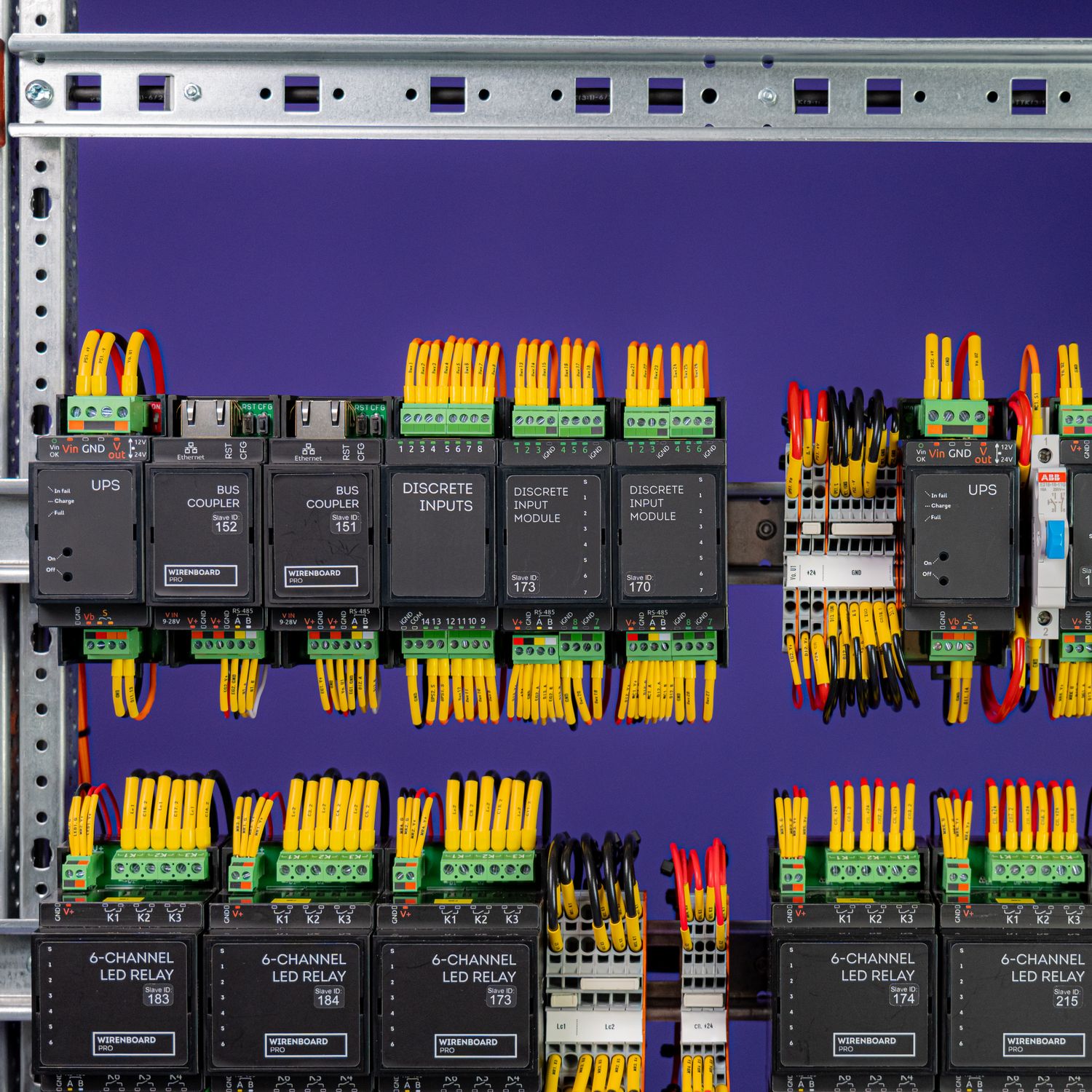

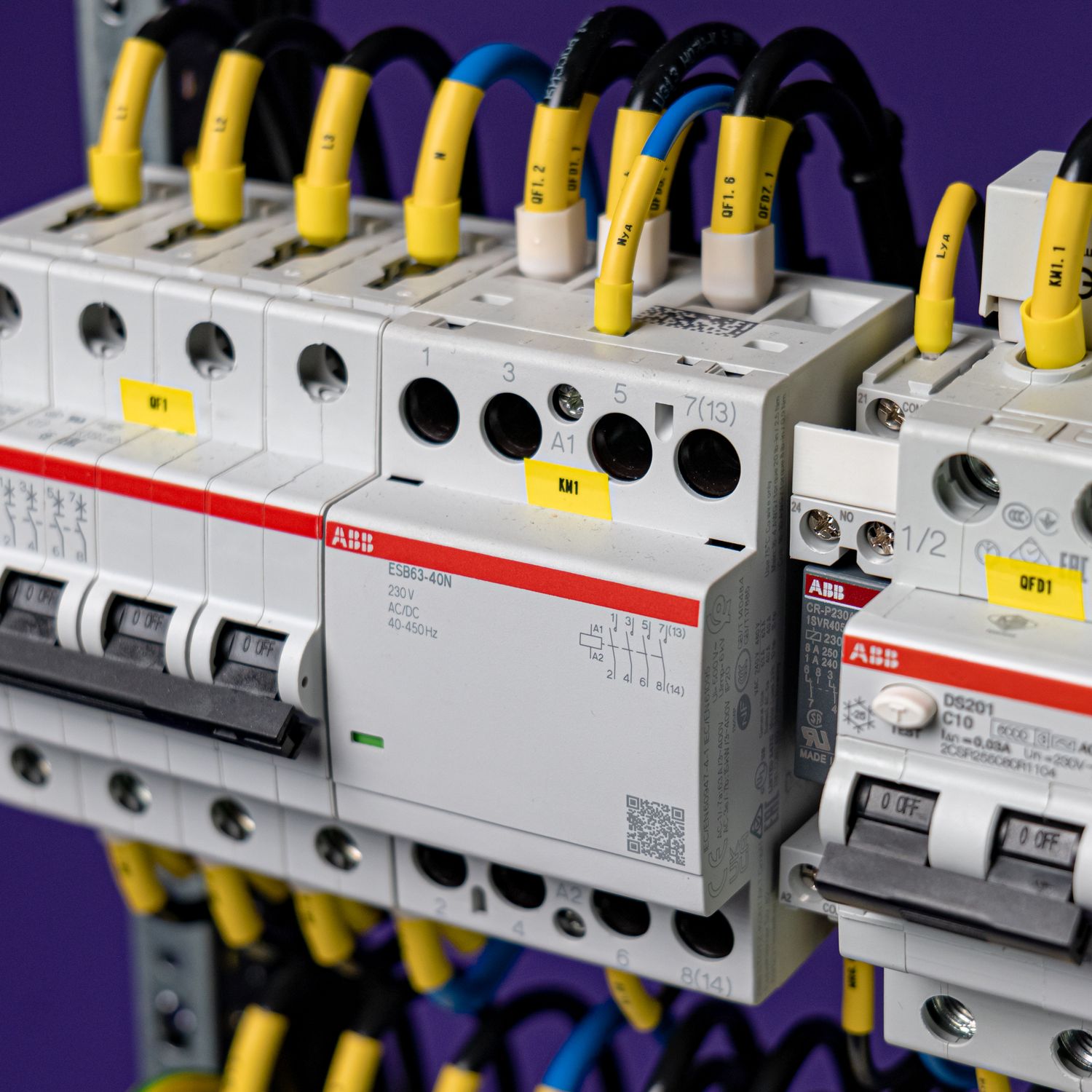

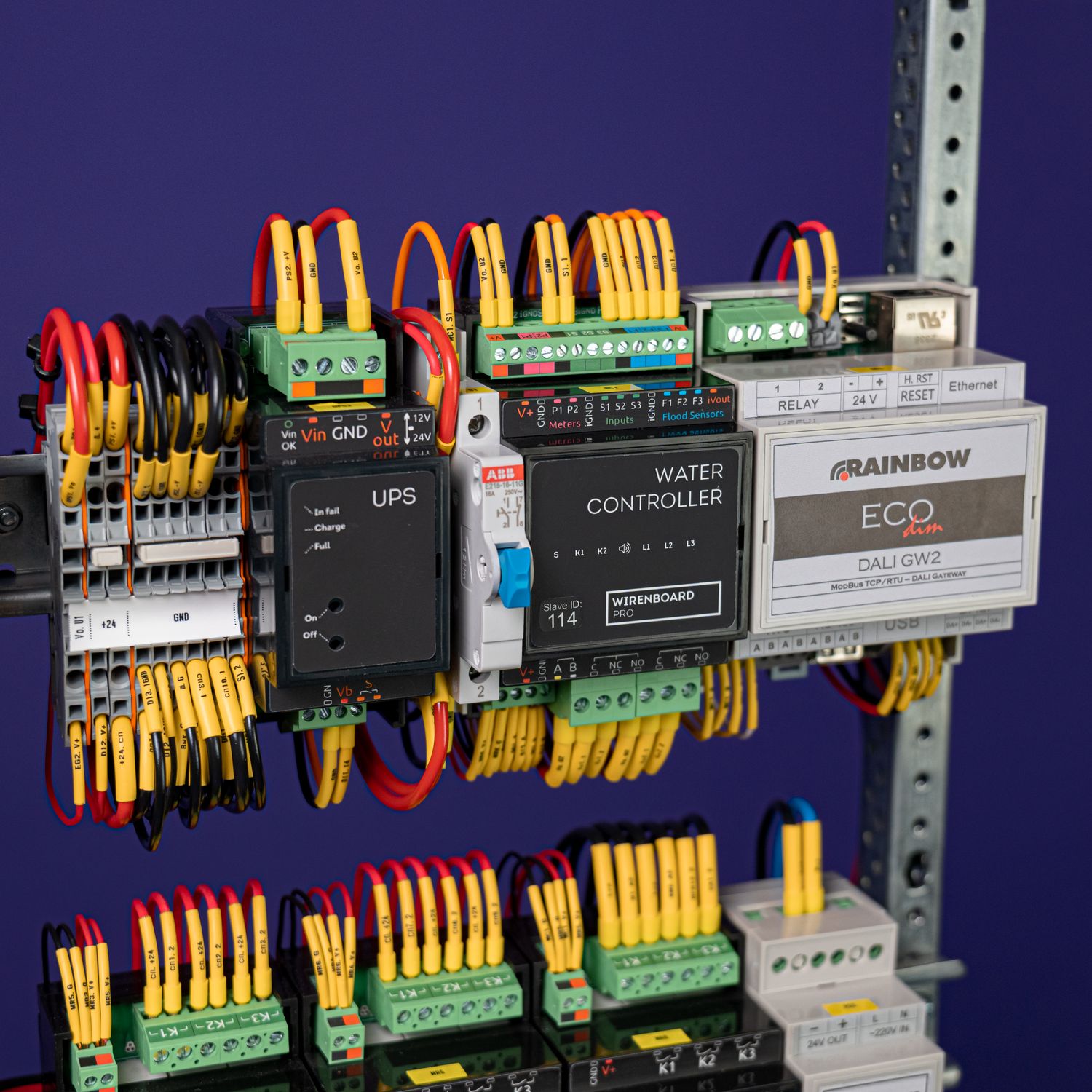

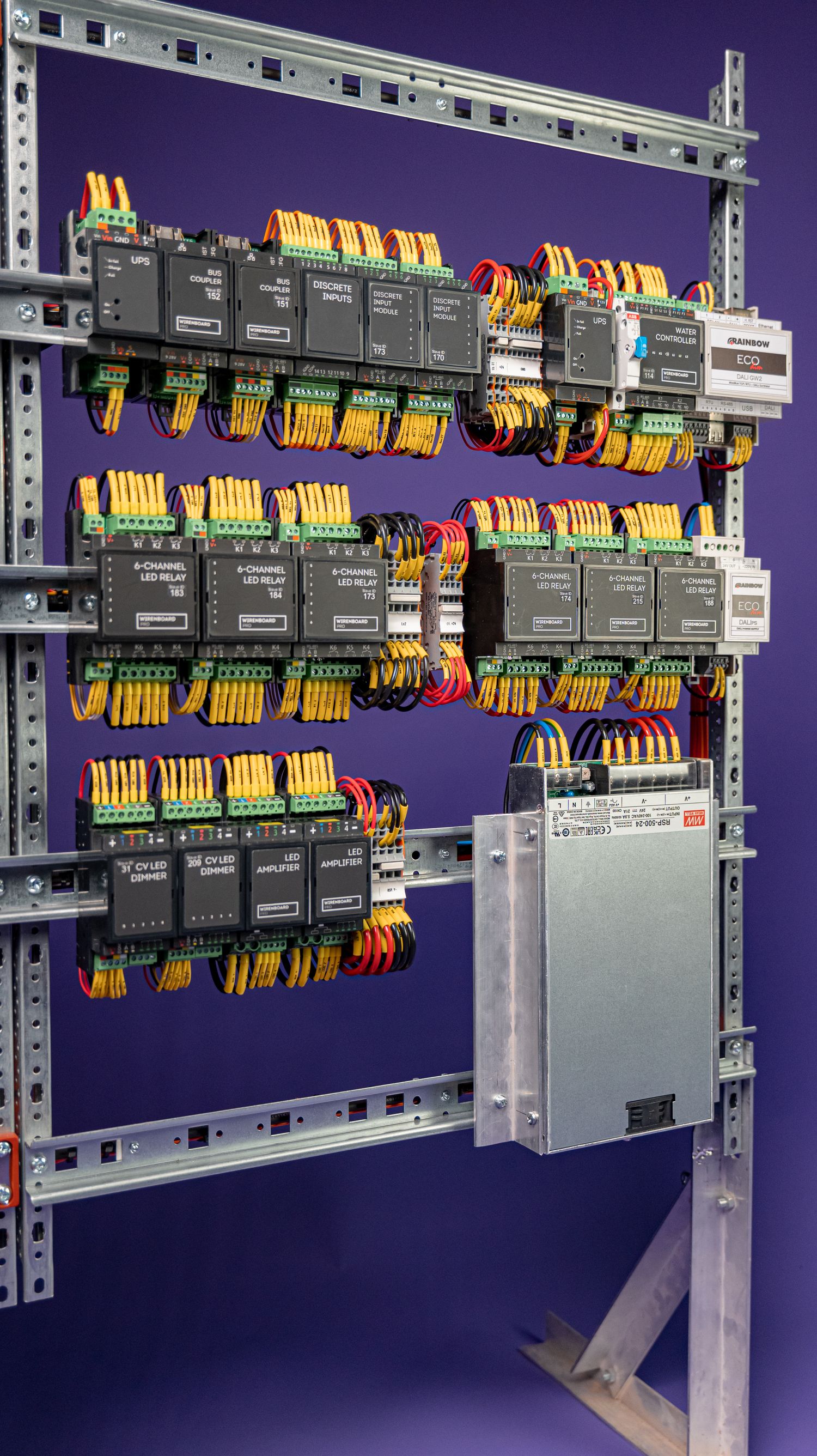

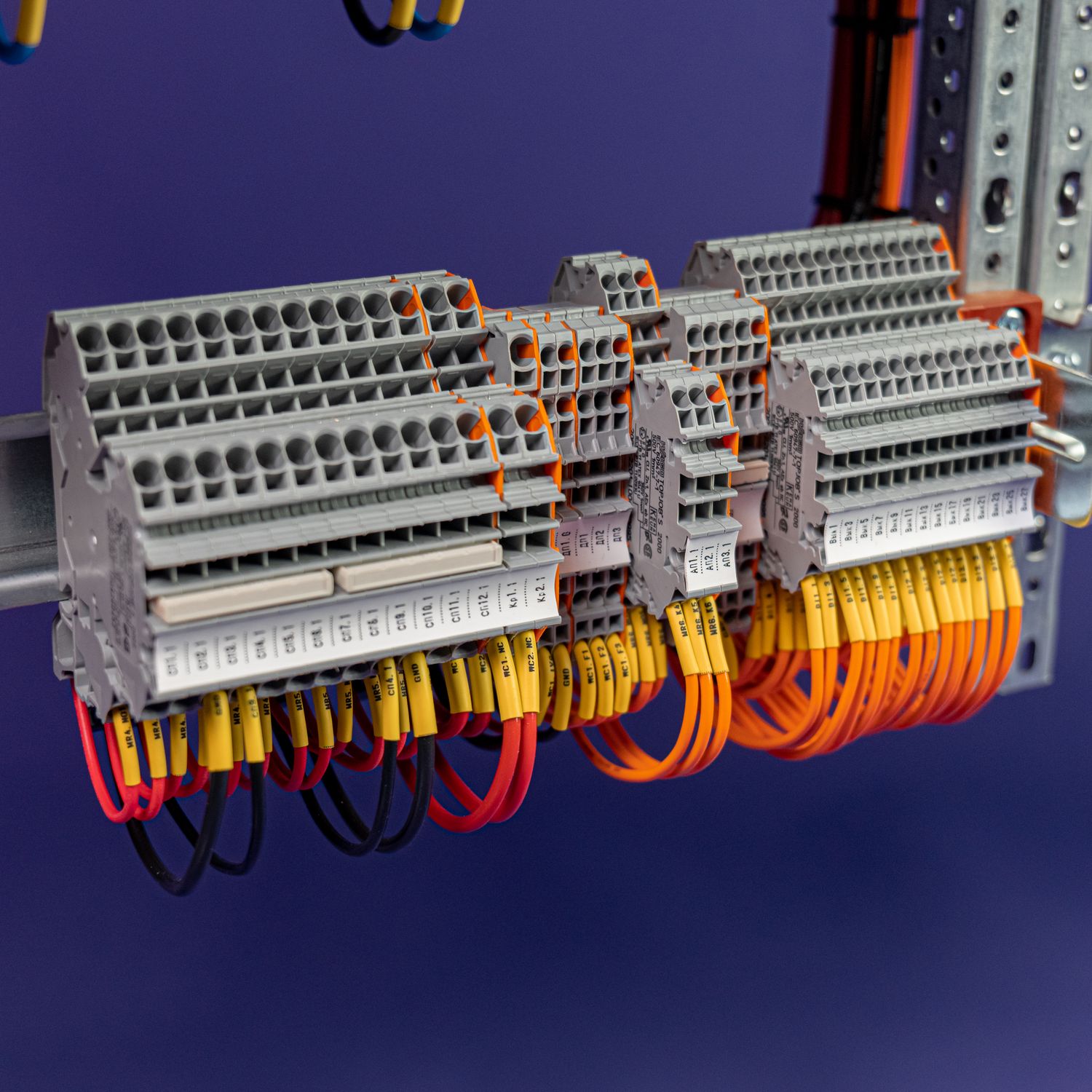

8. Фото лицевой части щита

Секция статьи "8. Фото лицевой части щита"

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

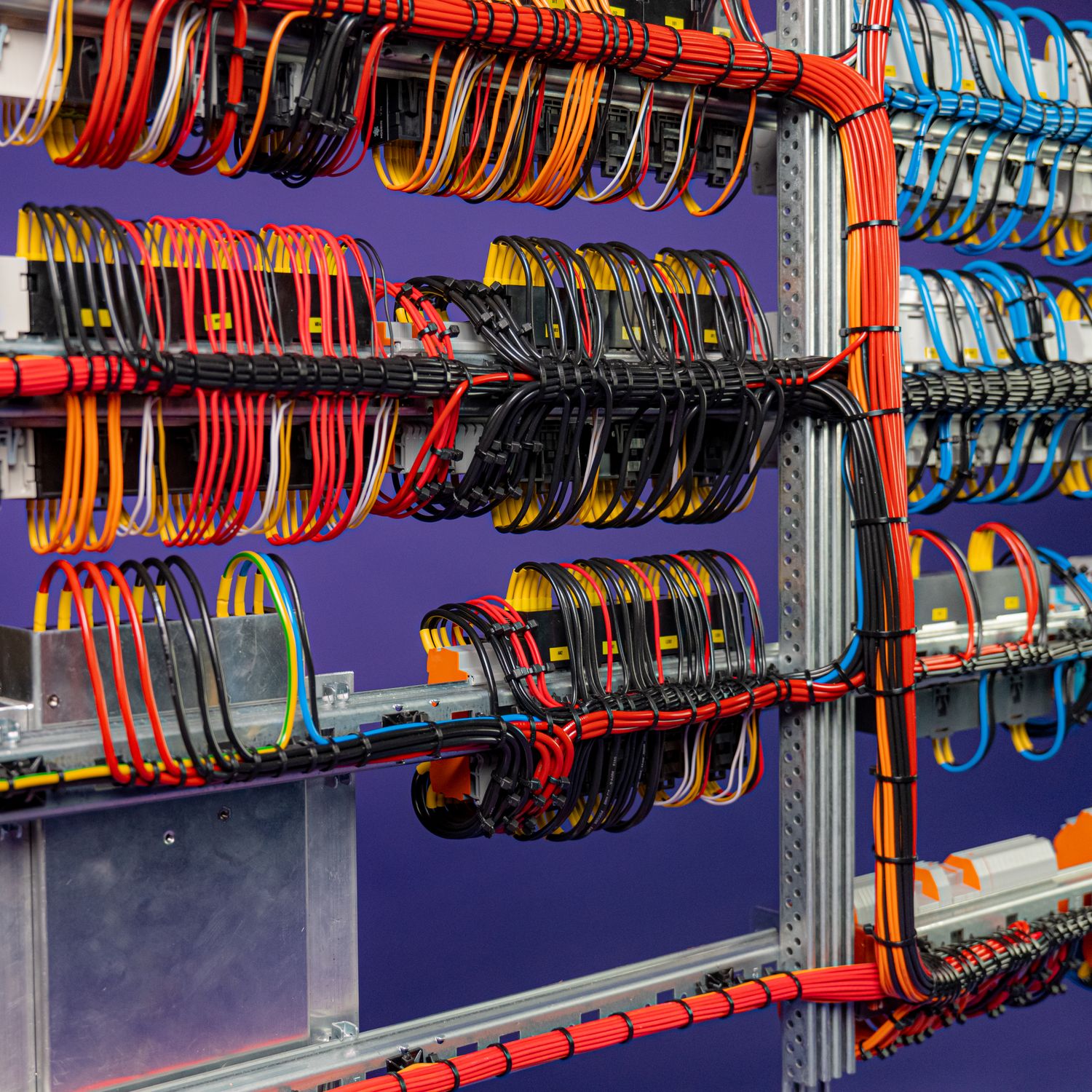

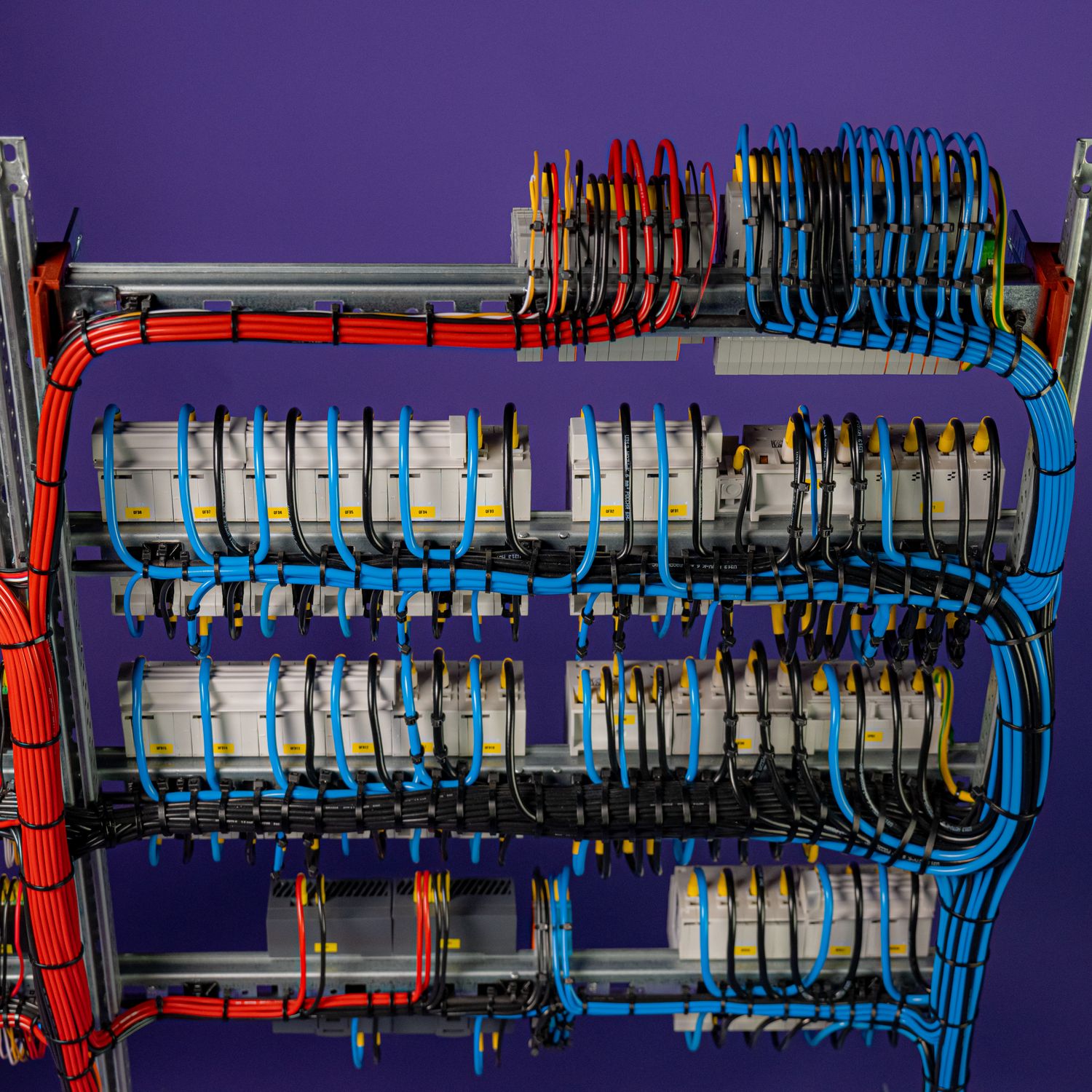

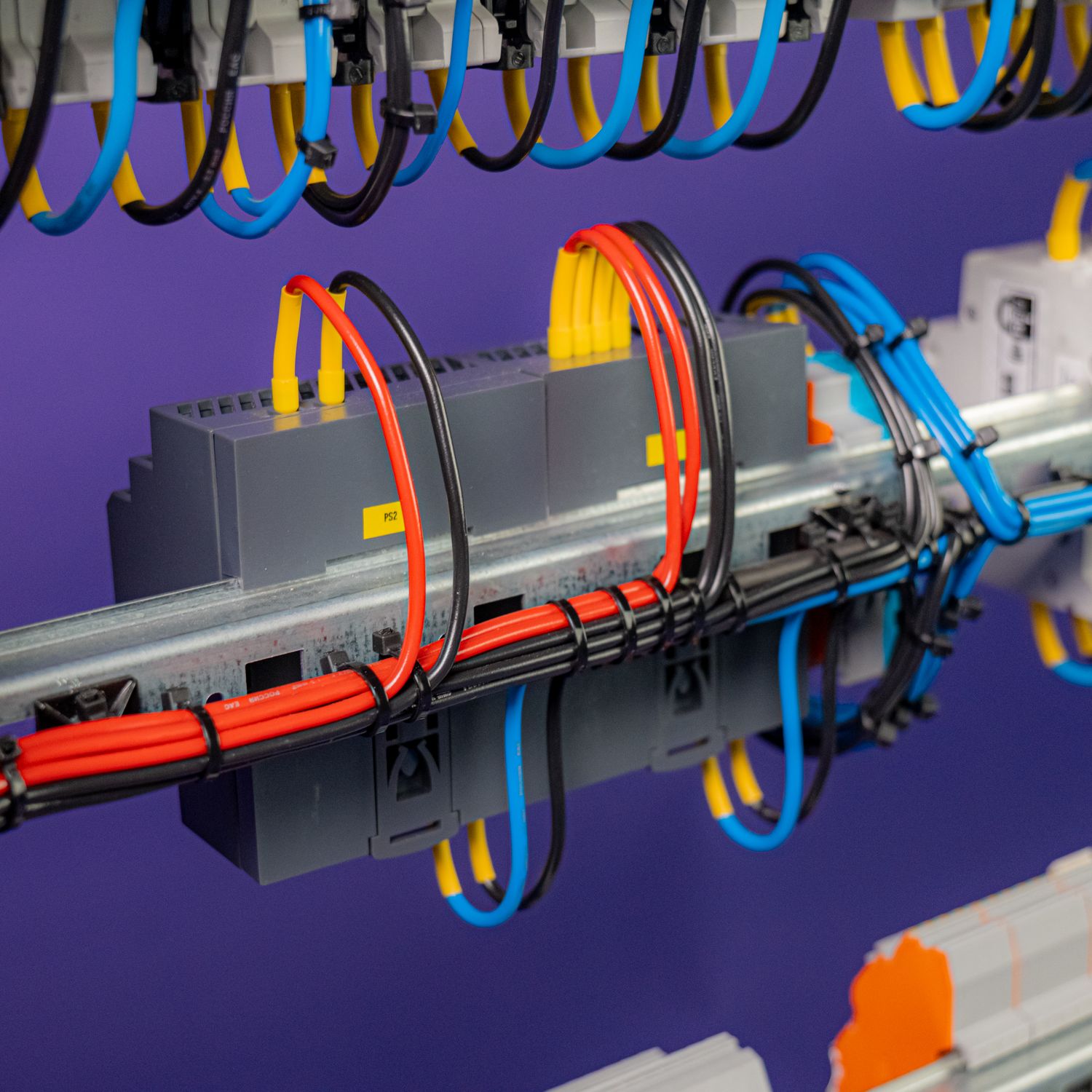

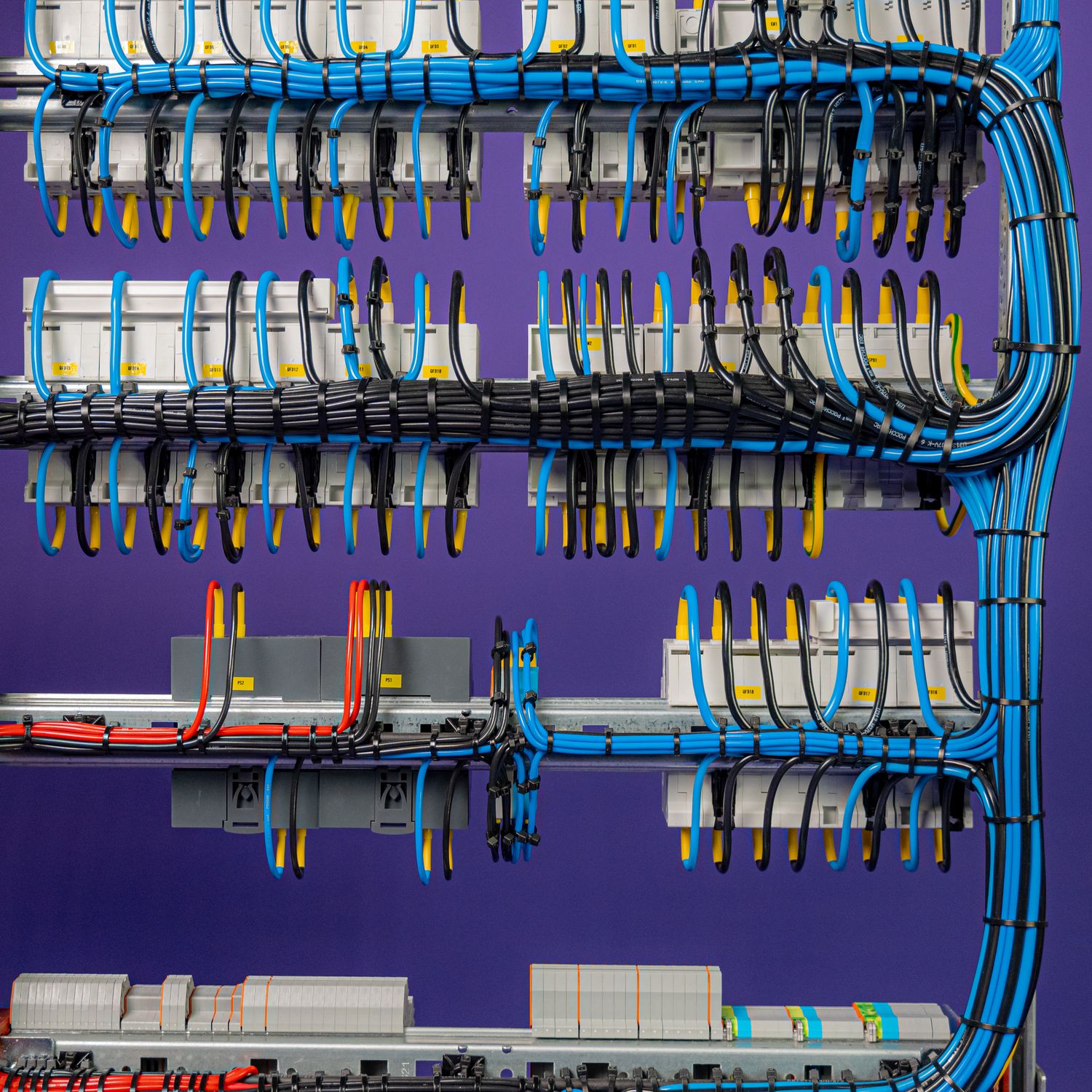

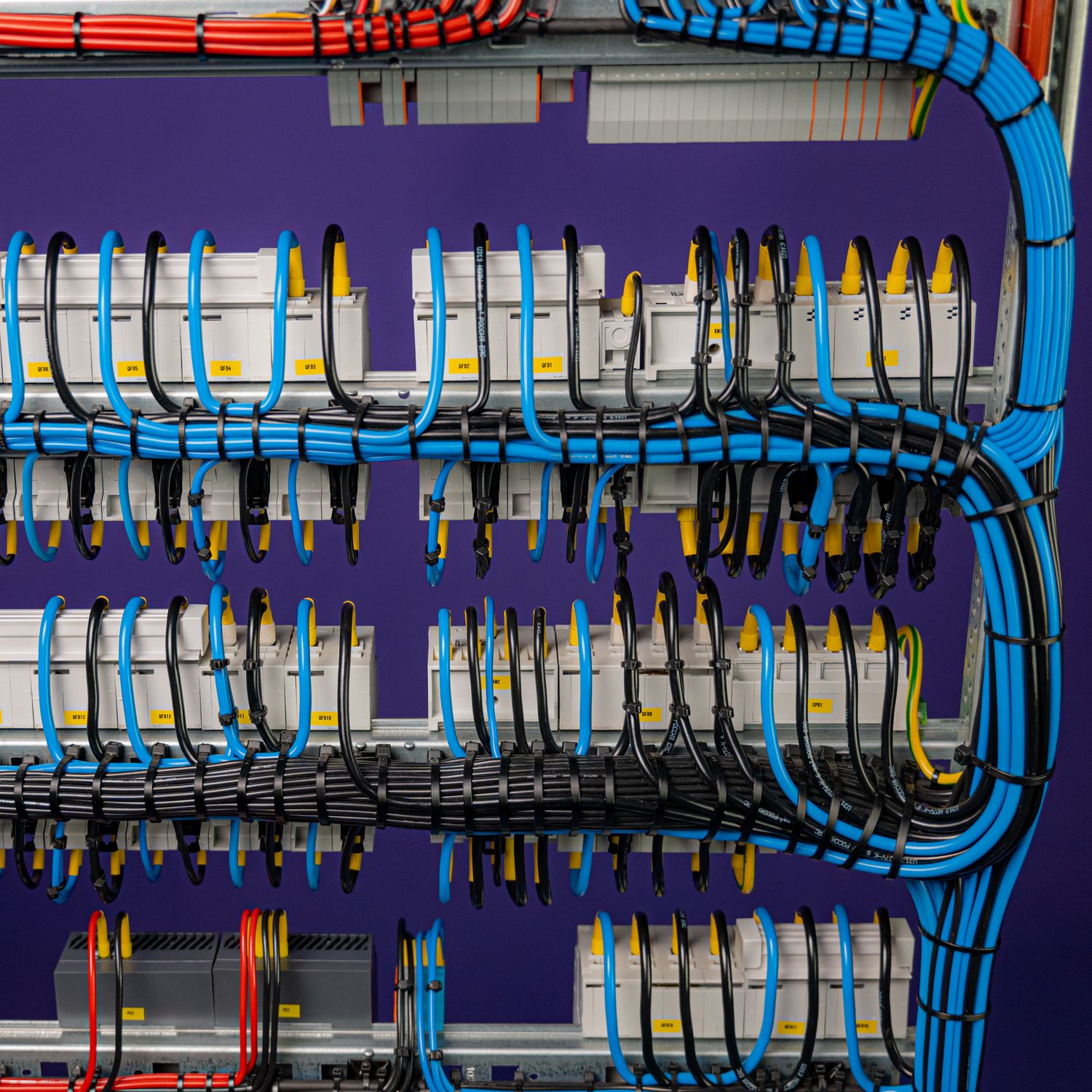

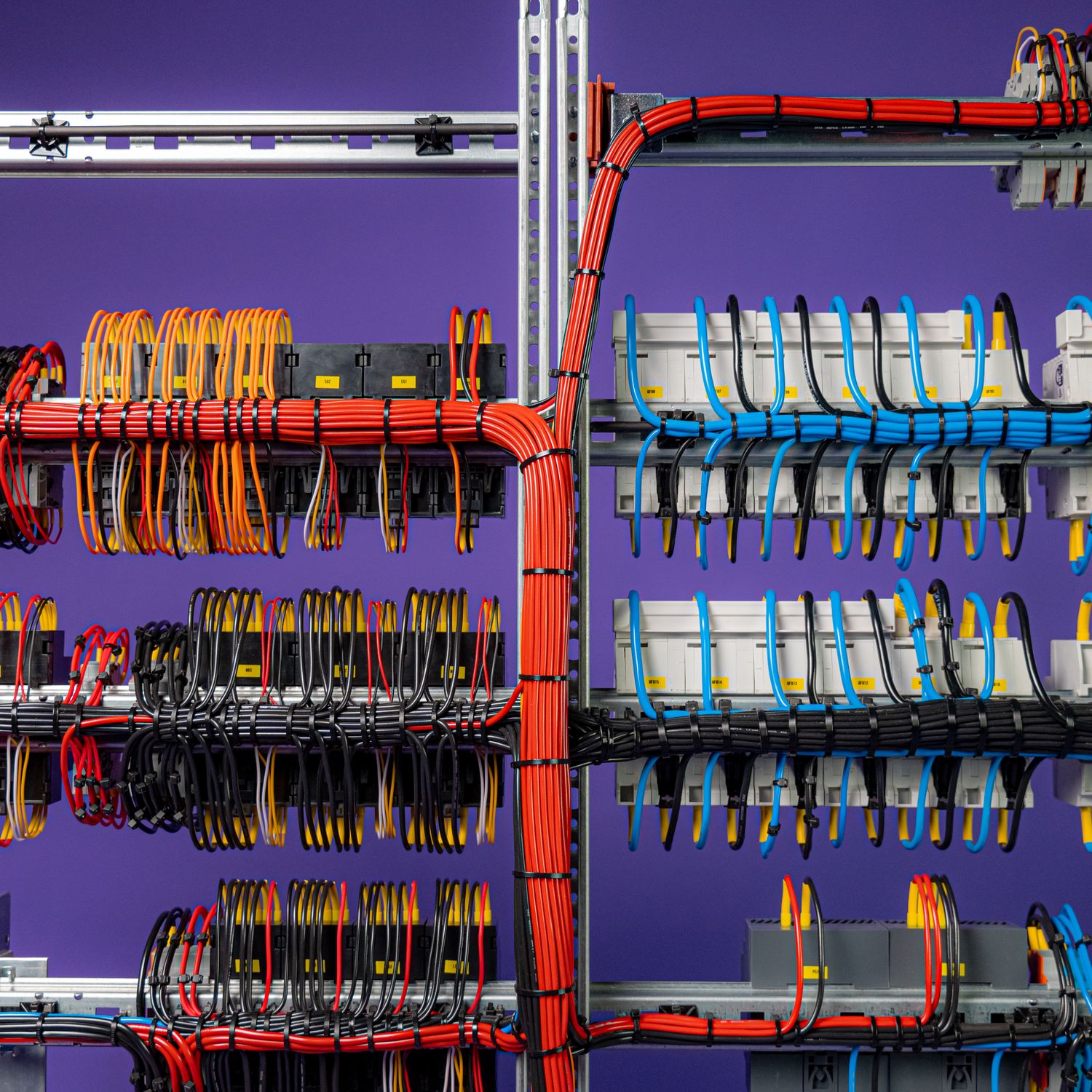

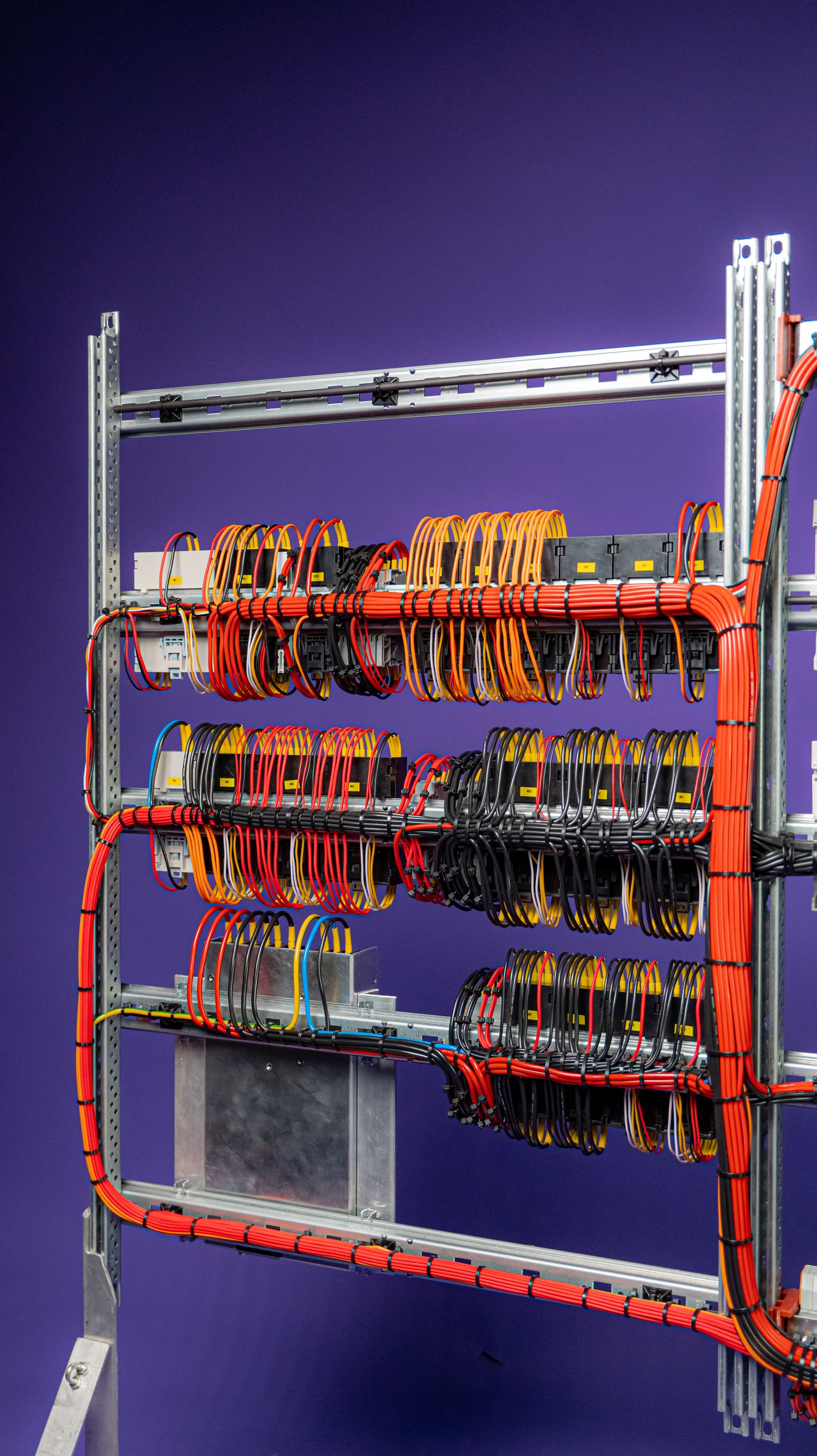

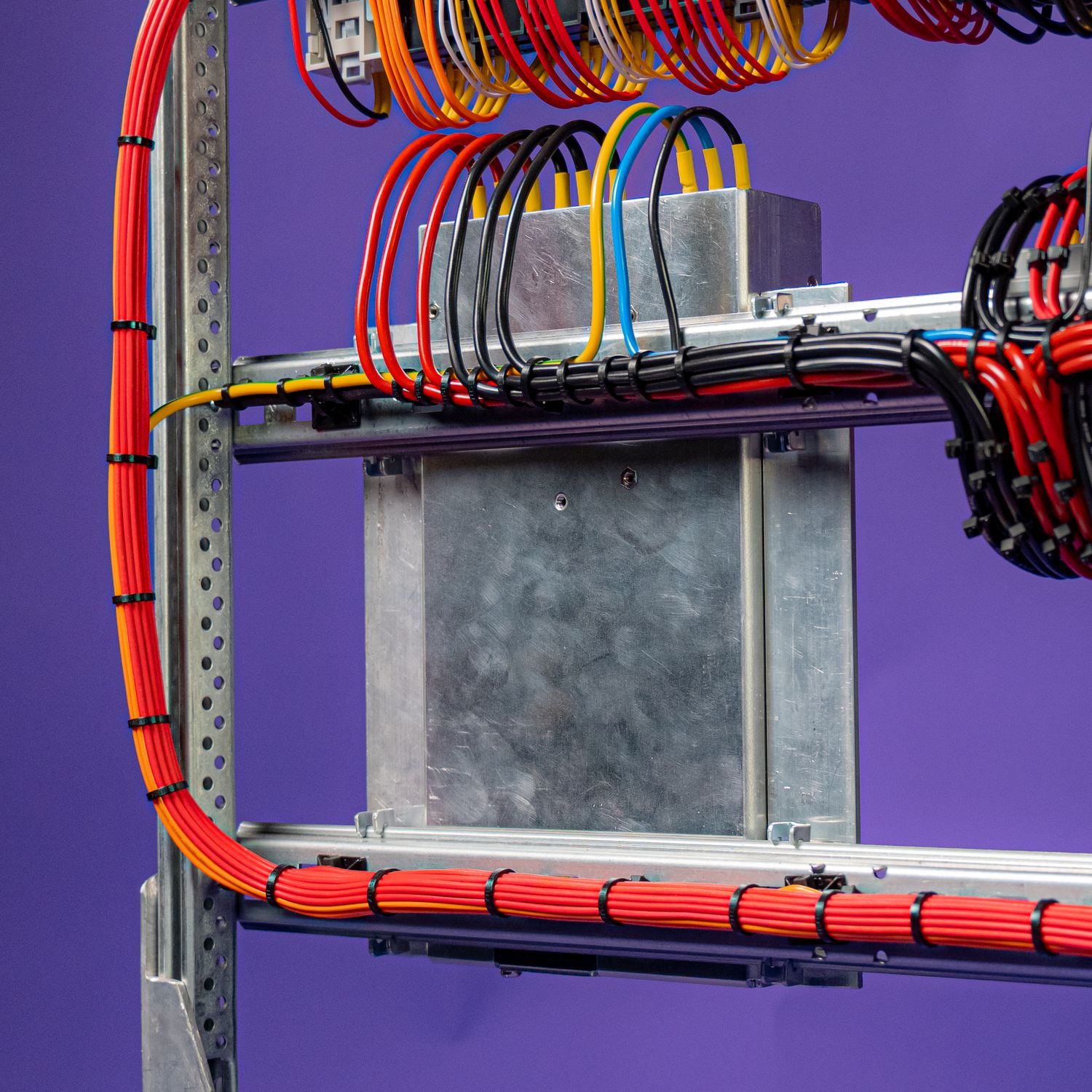

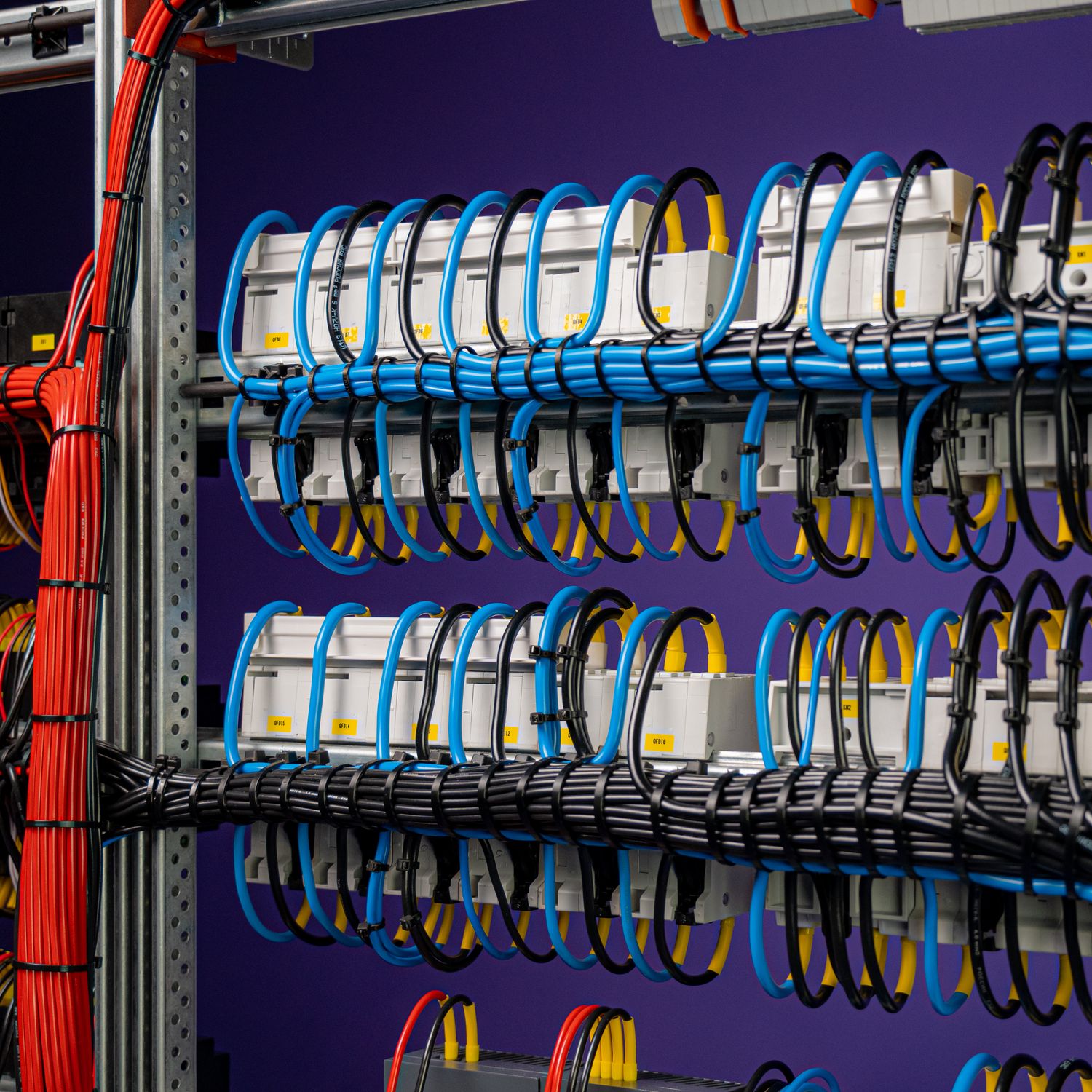

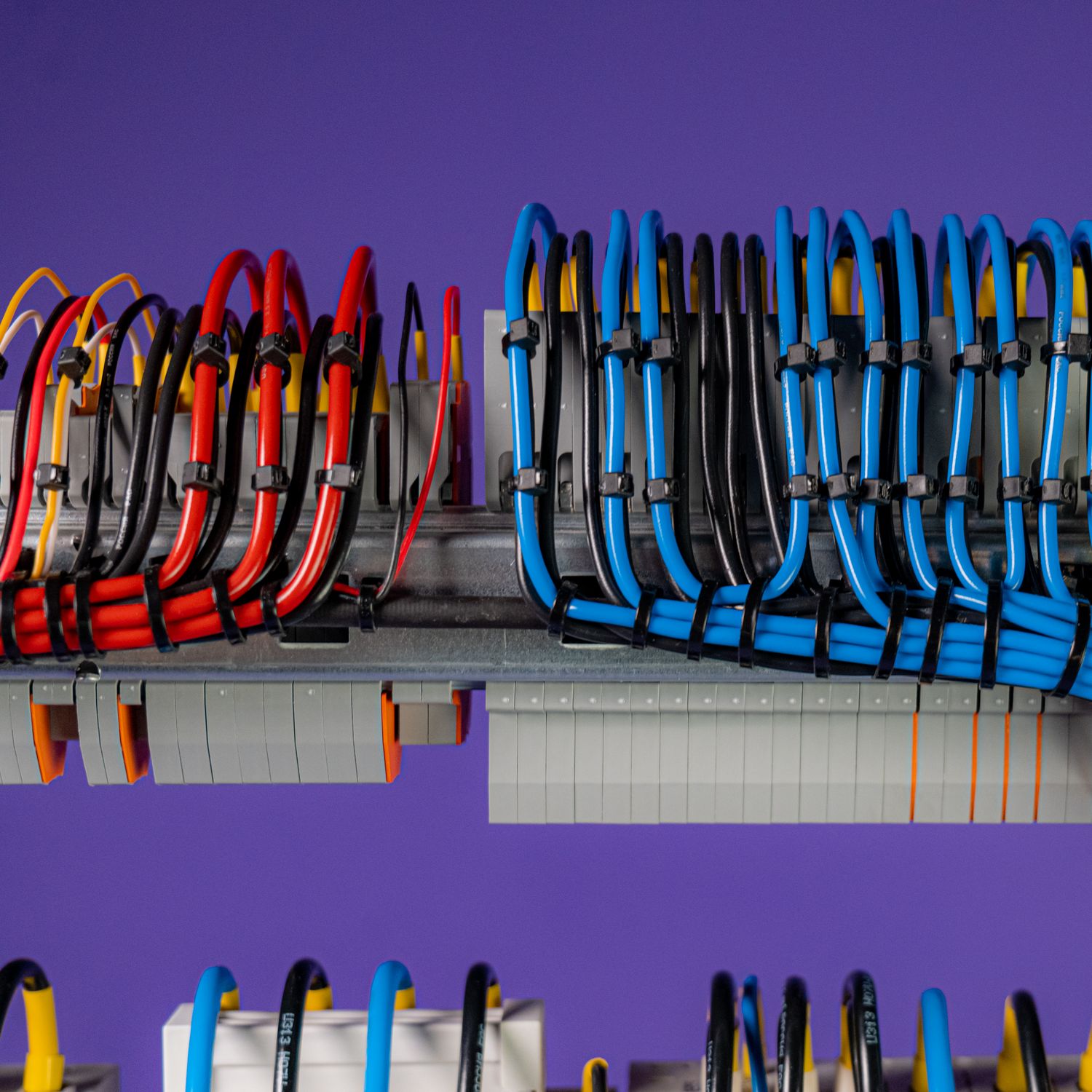

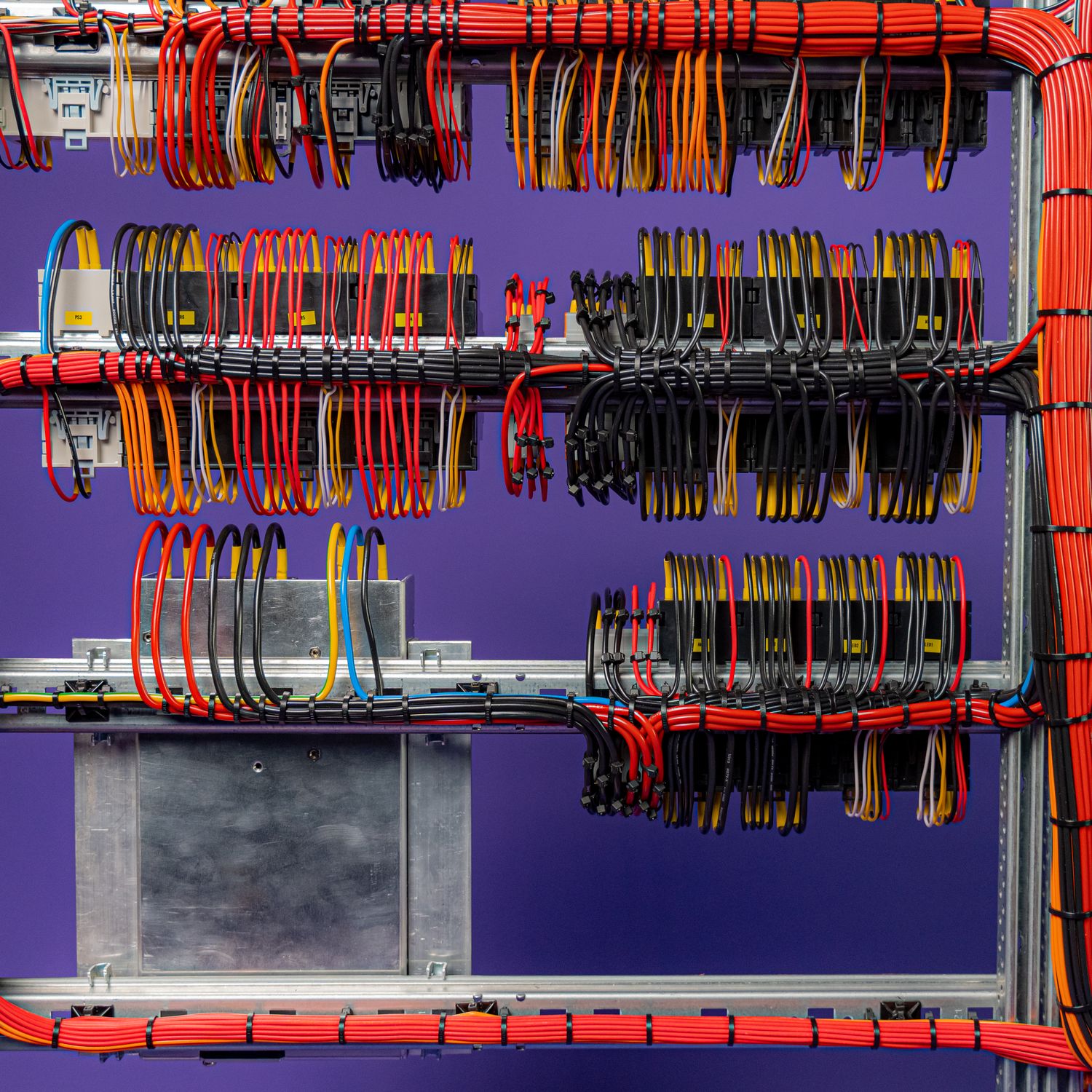

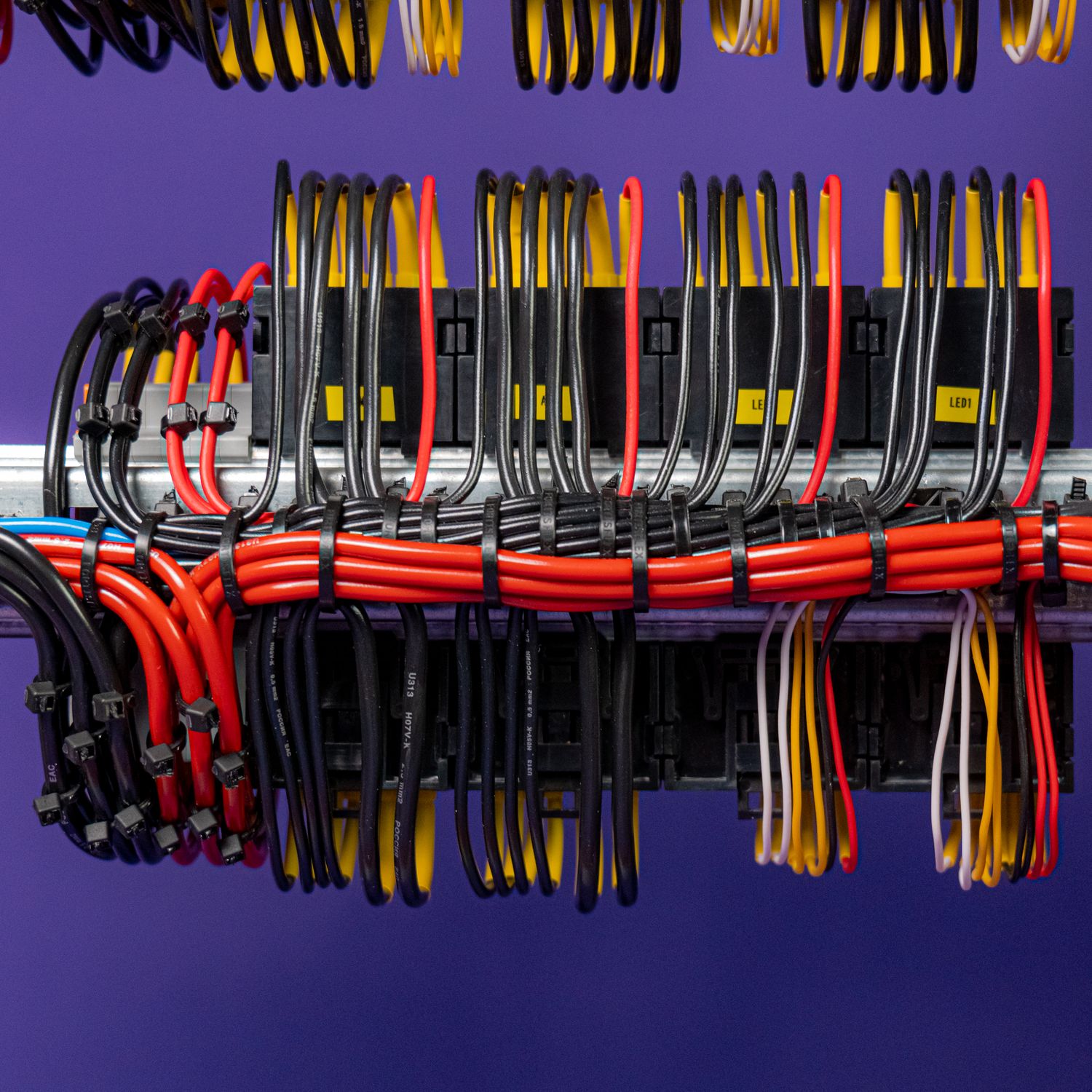

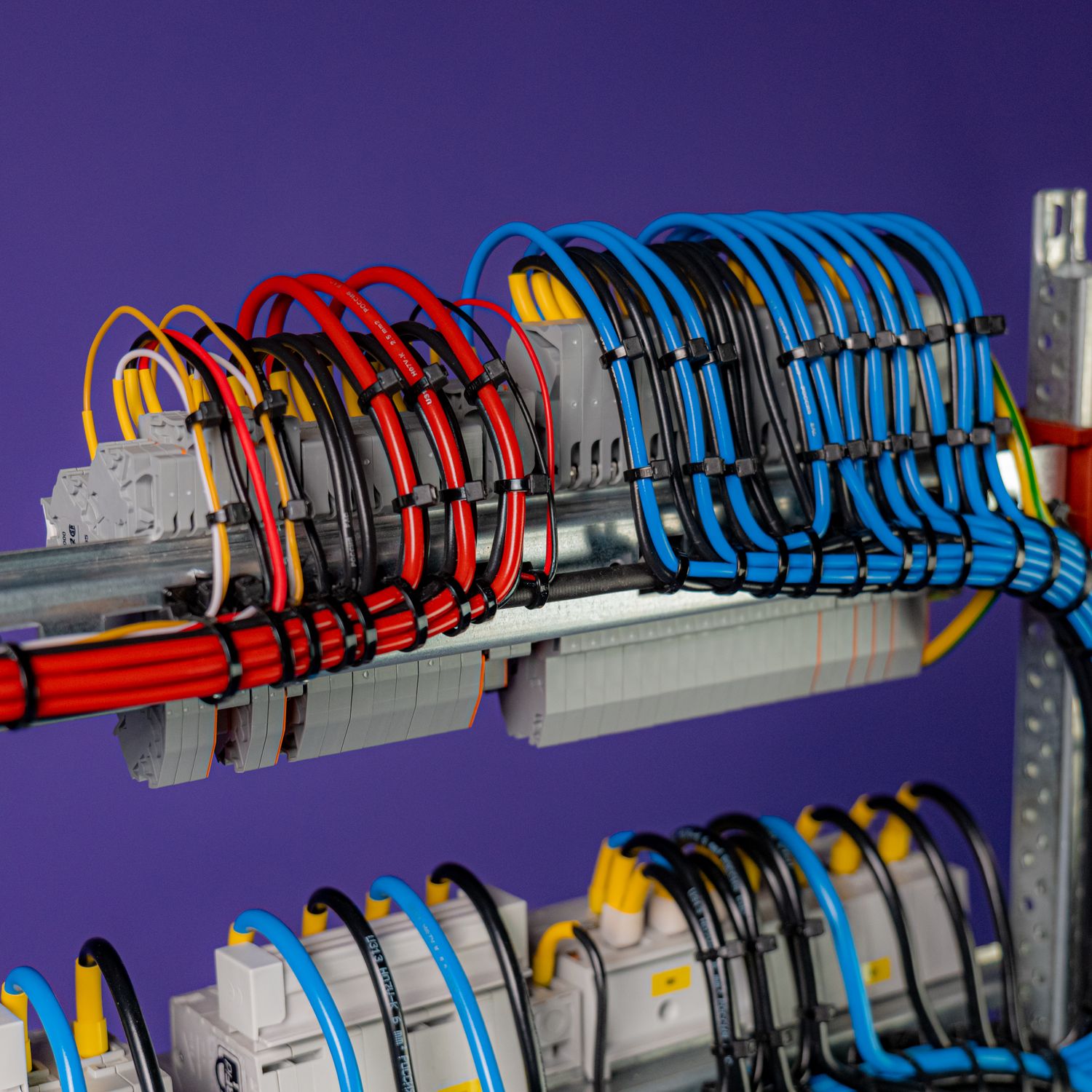

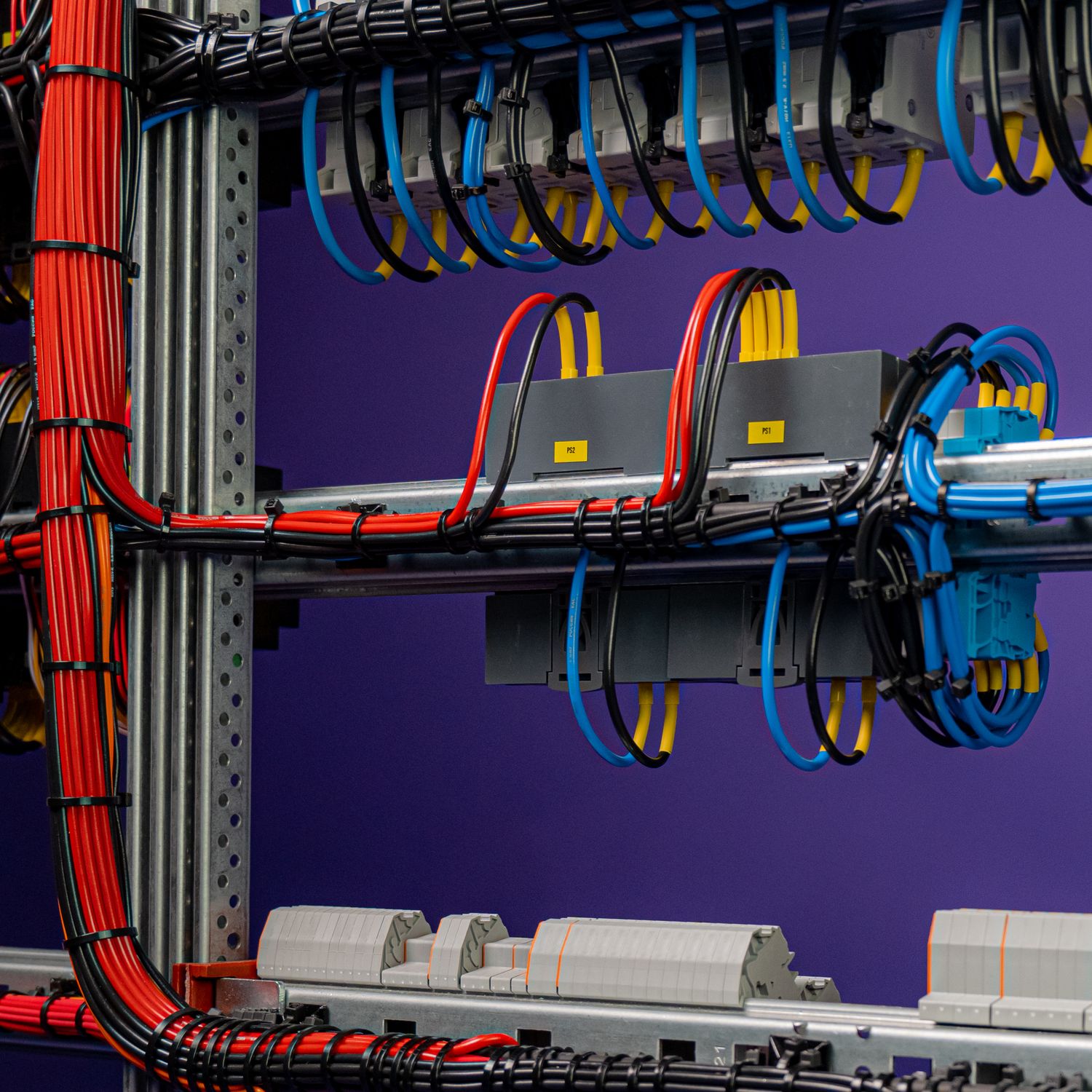

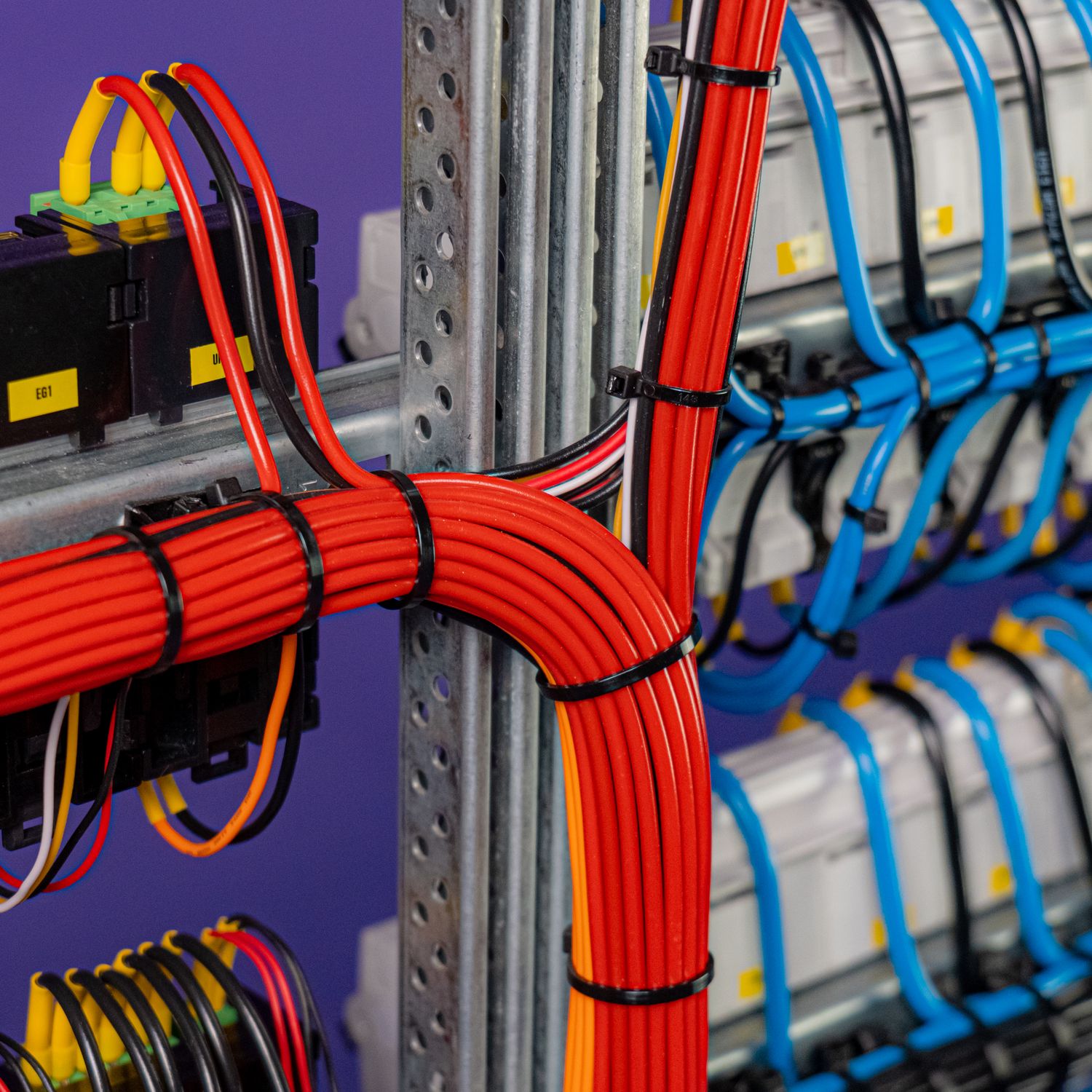

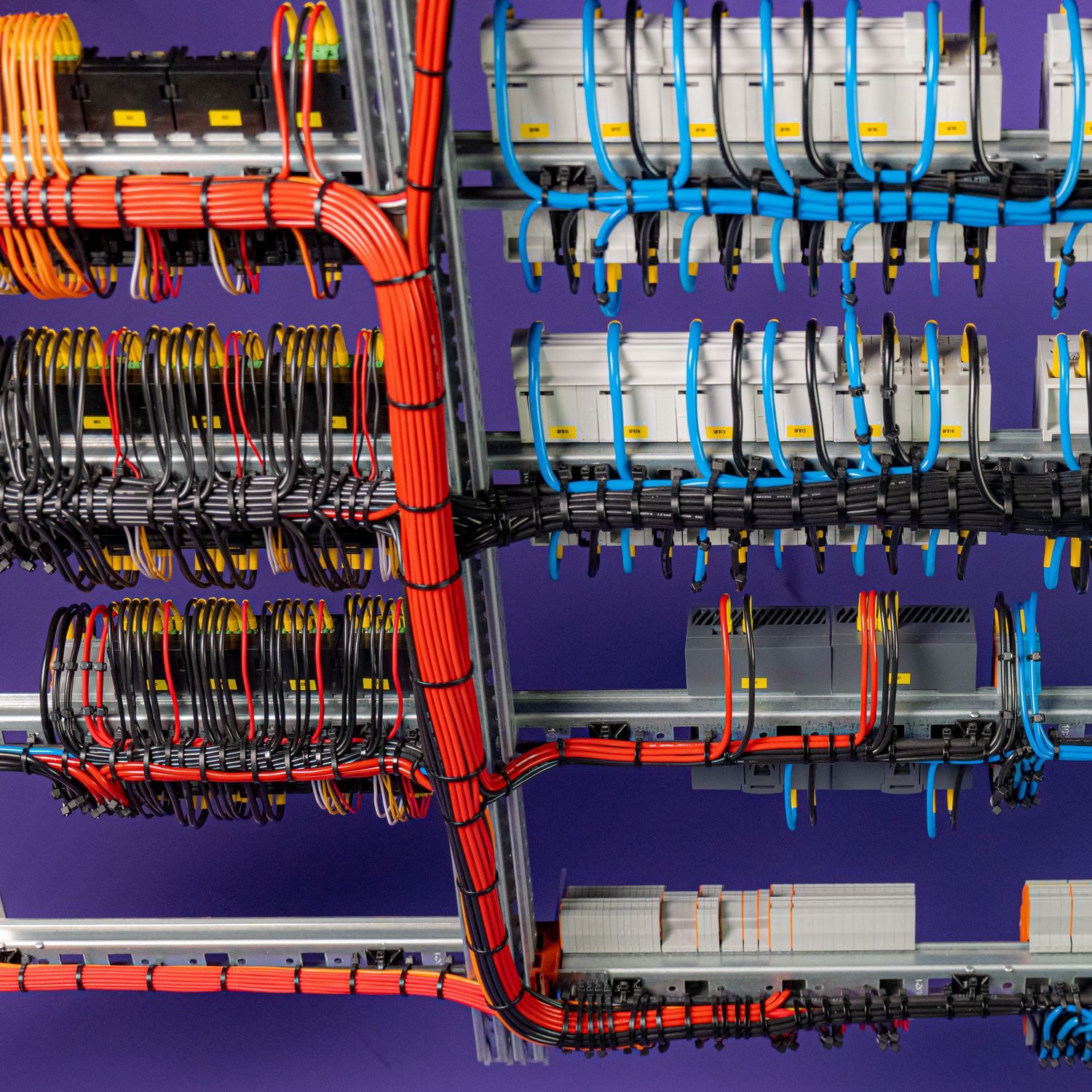

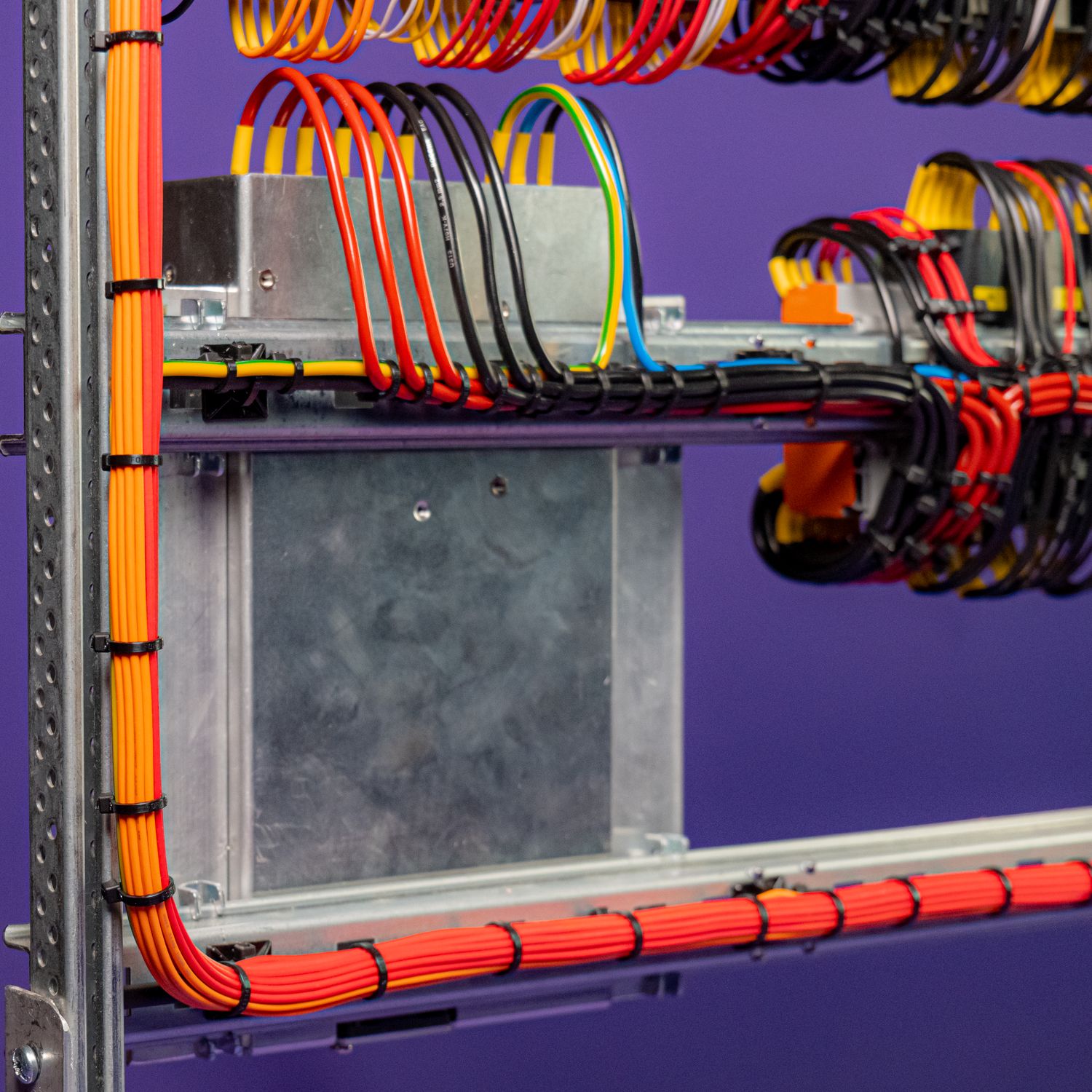

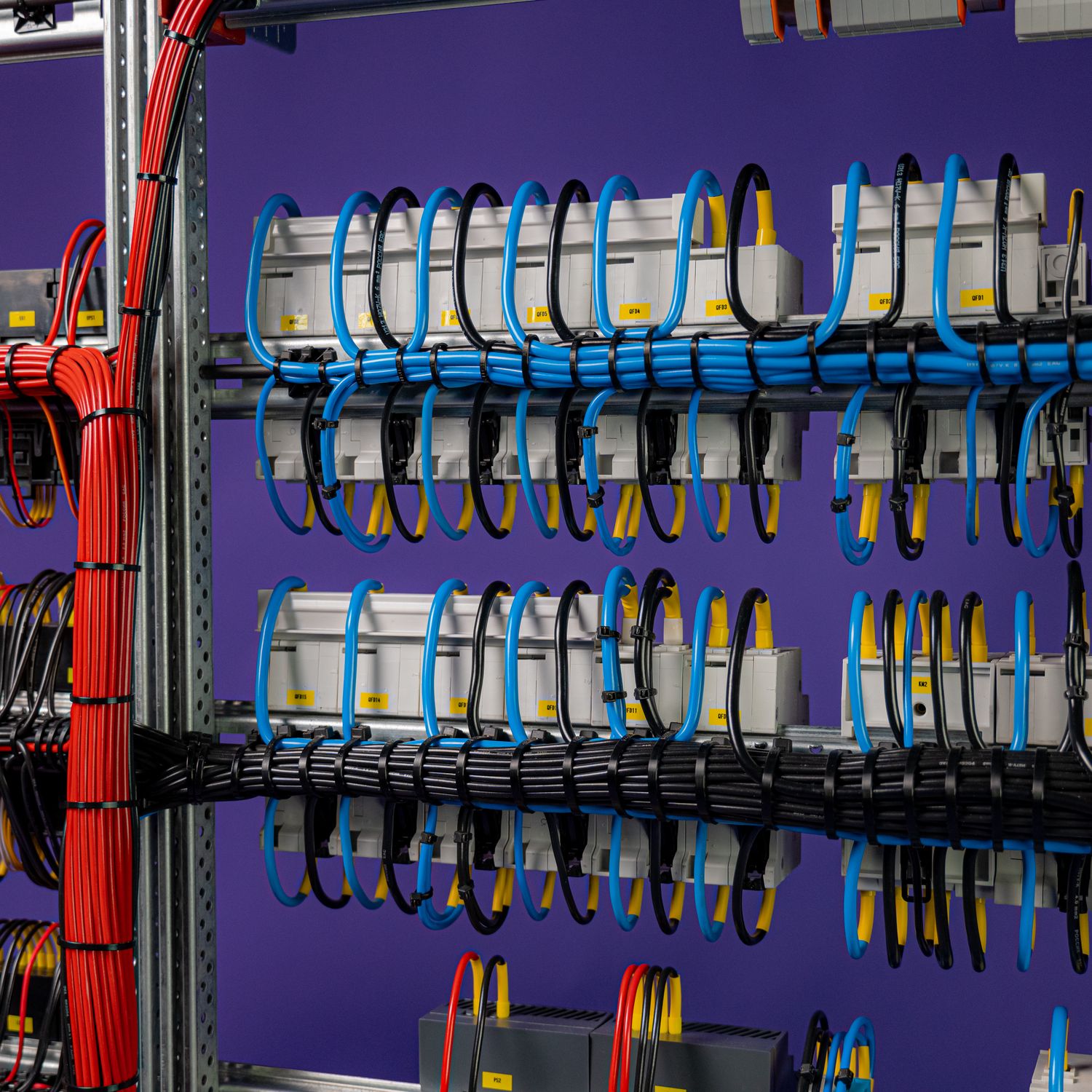

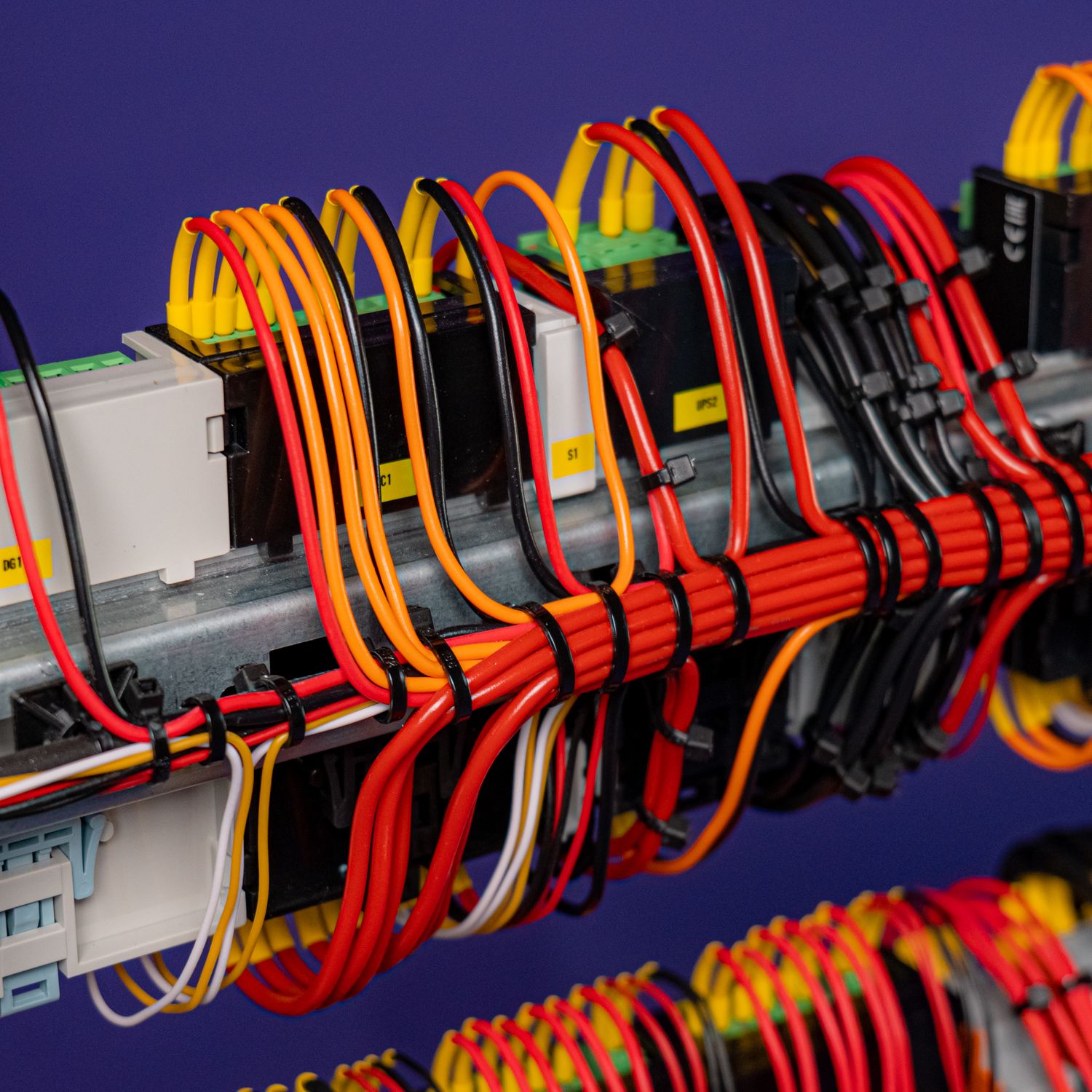

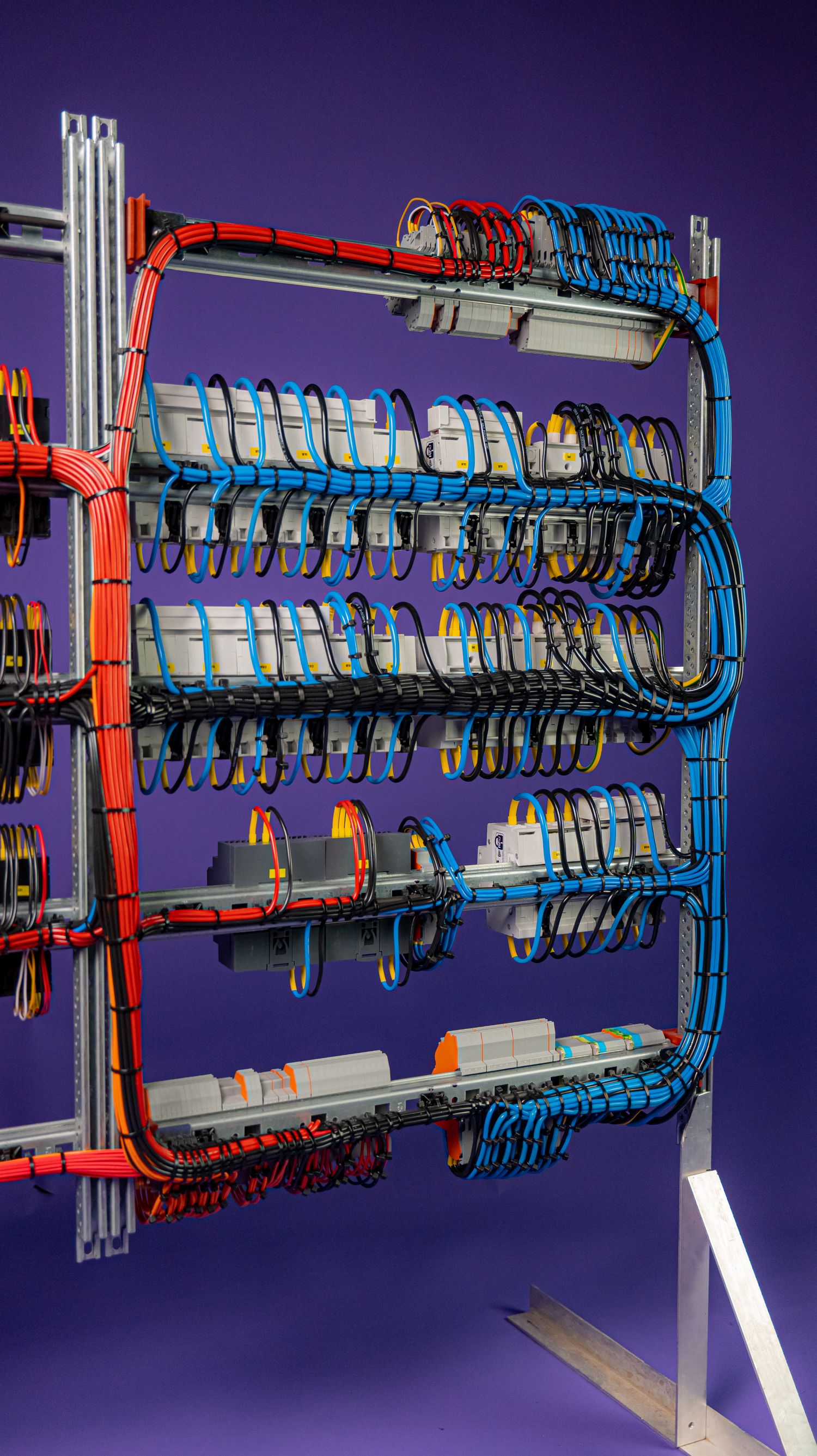

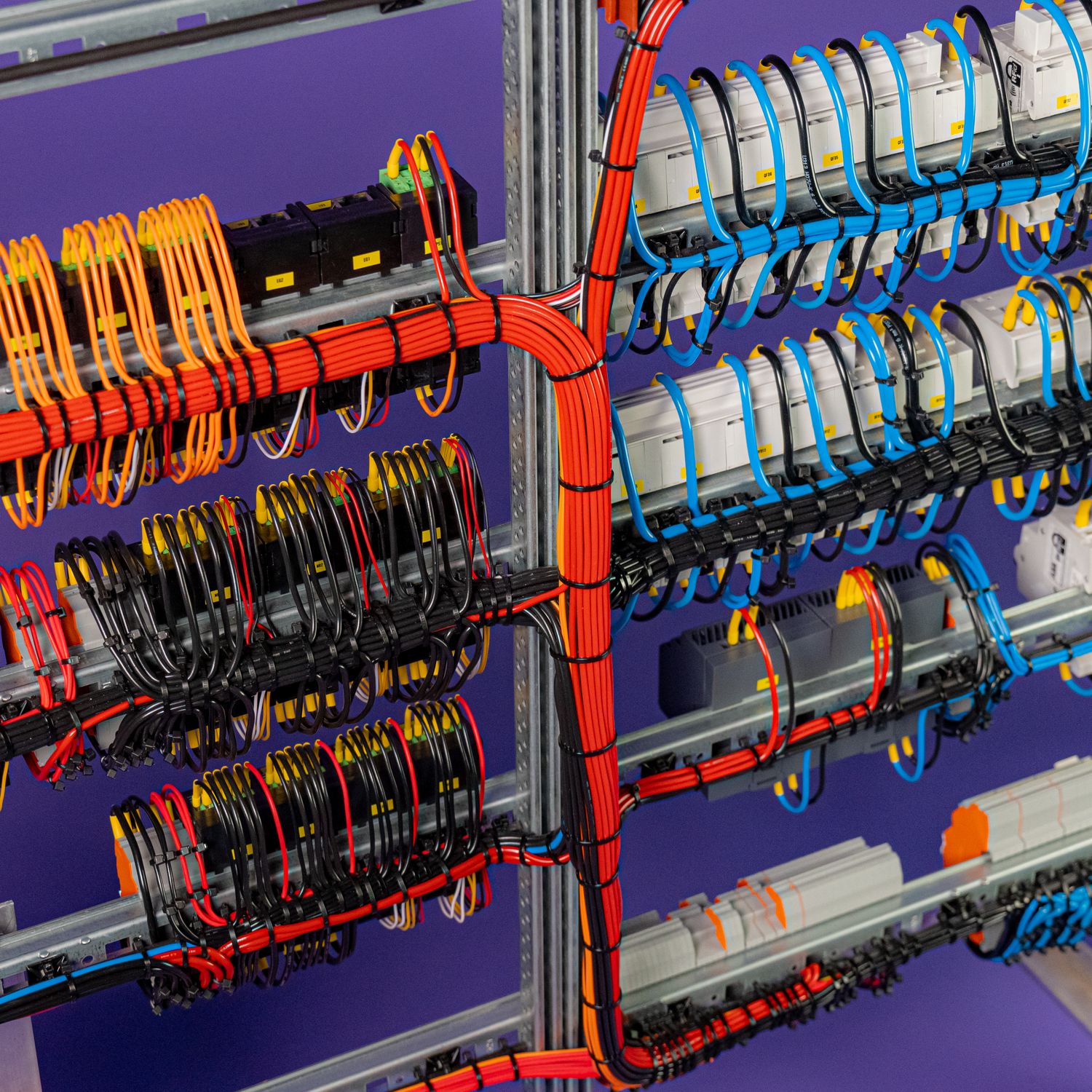

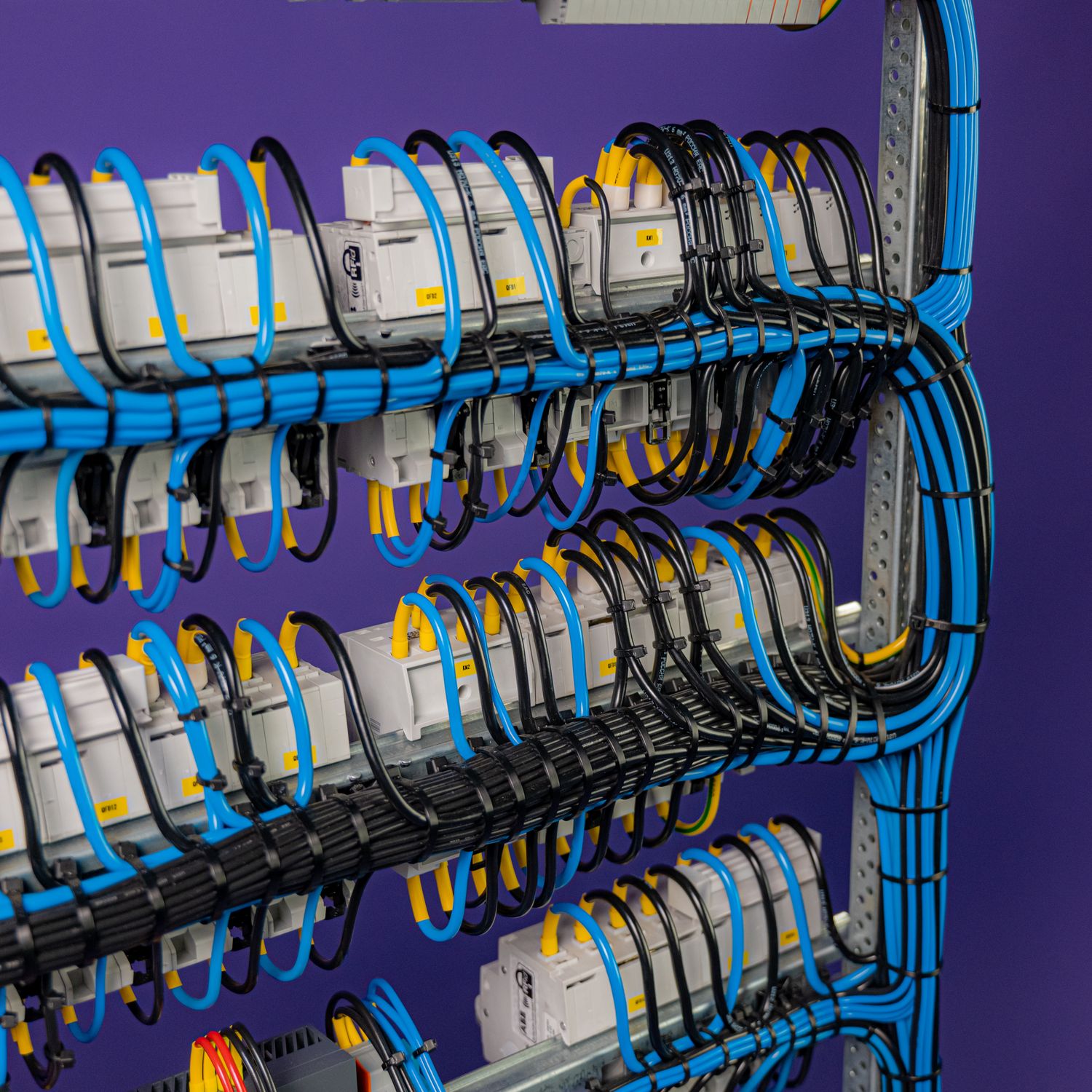

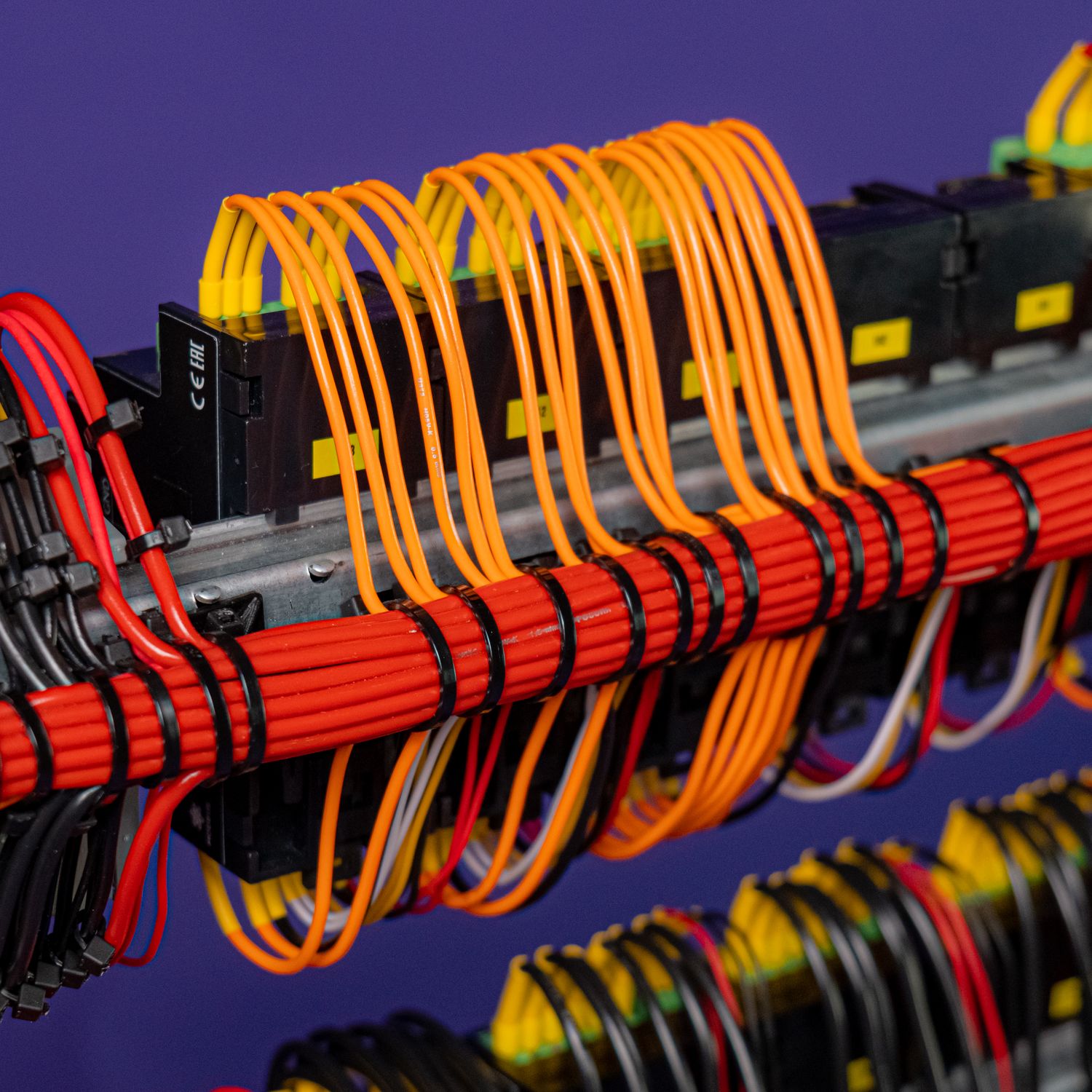

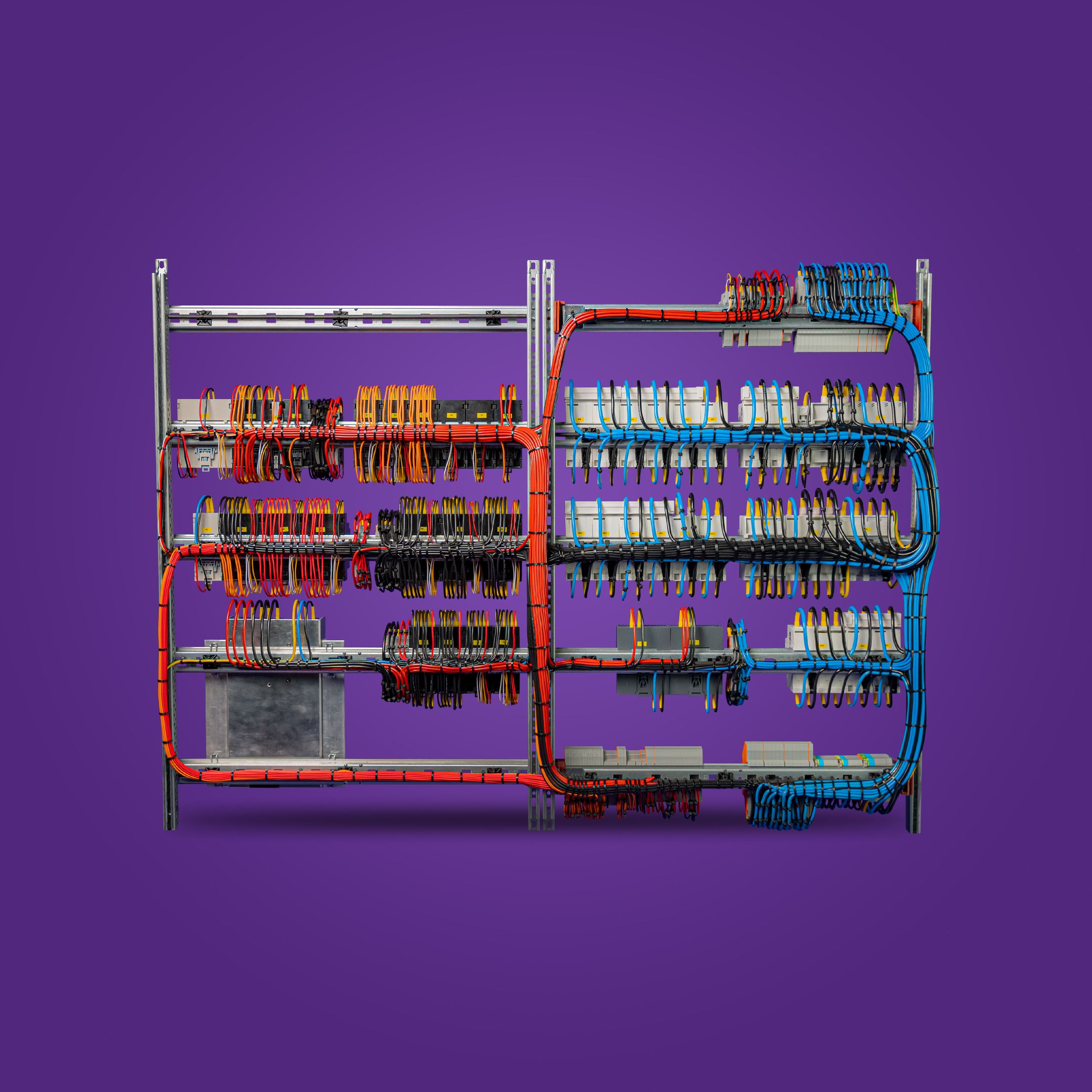

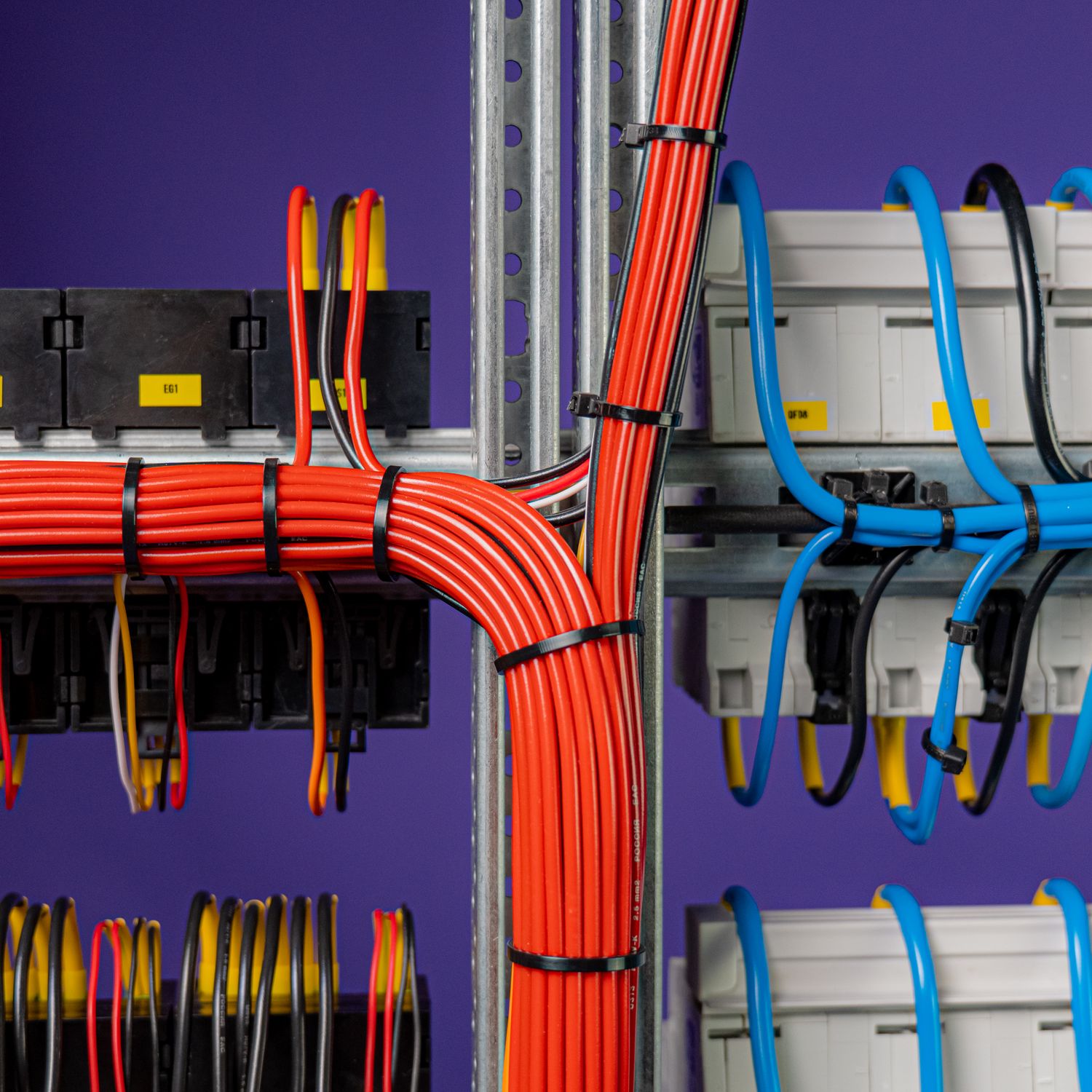

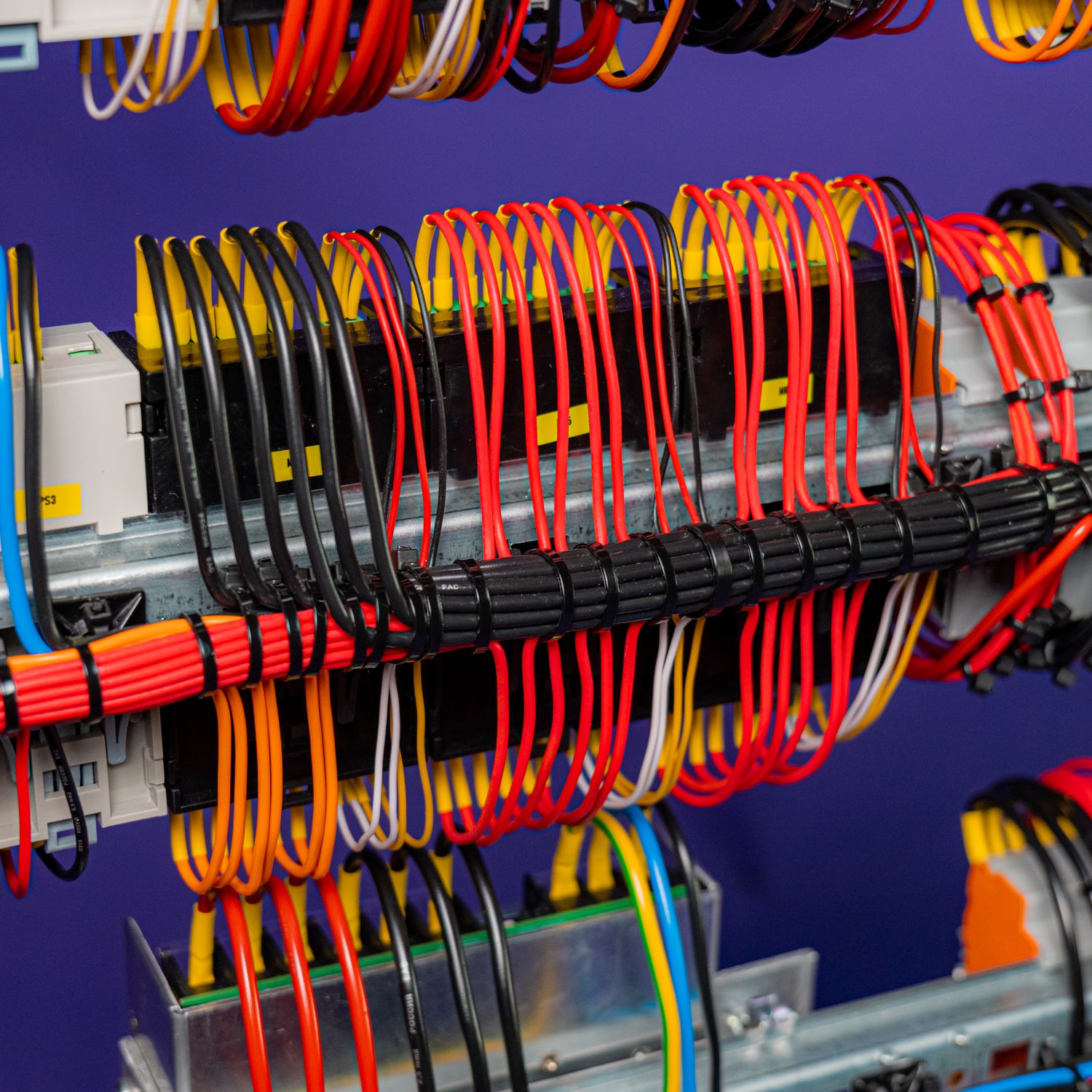

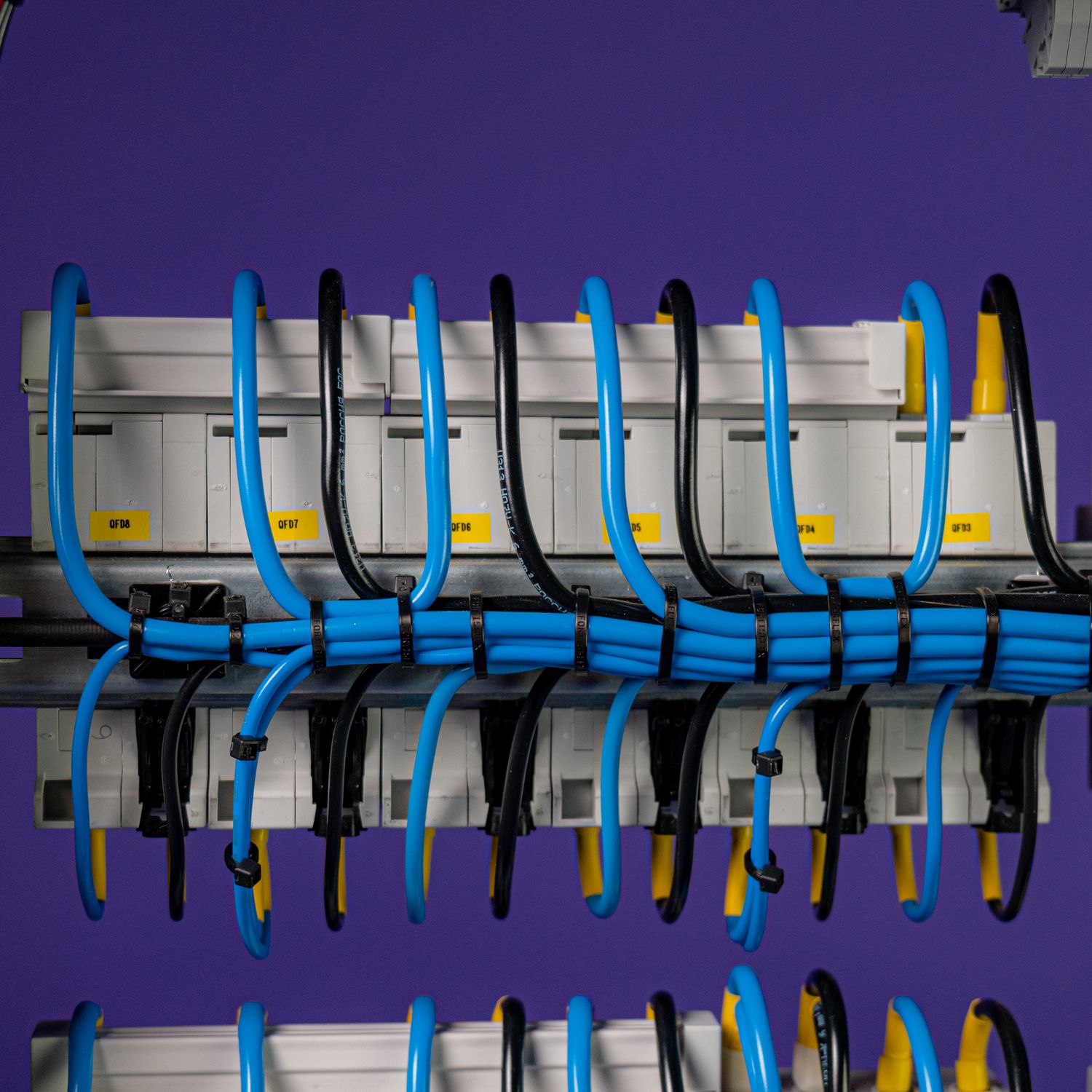

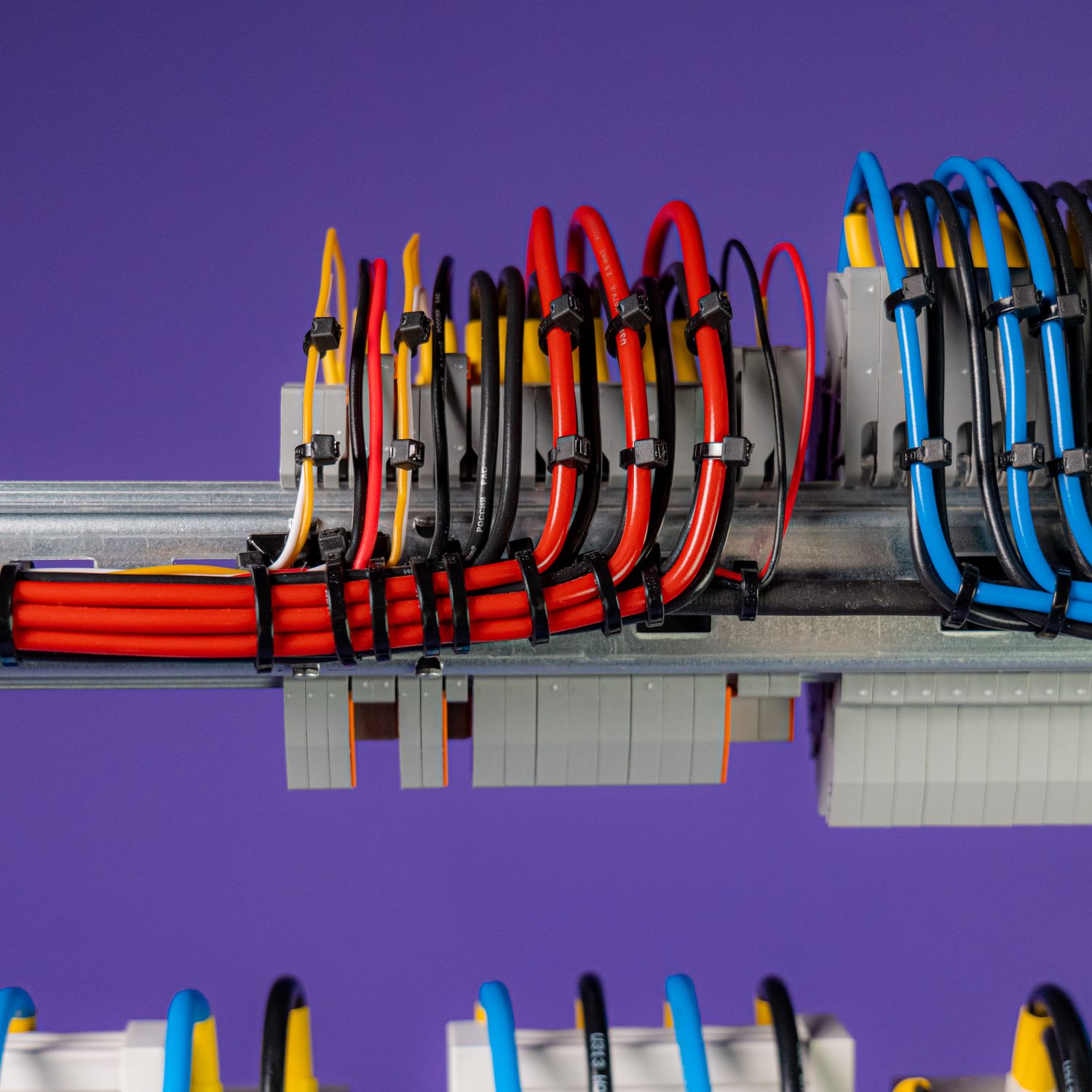

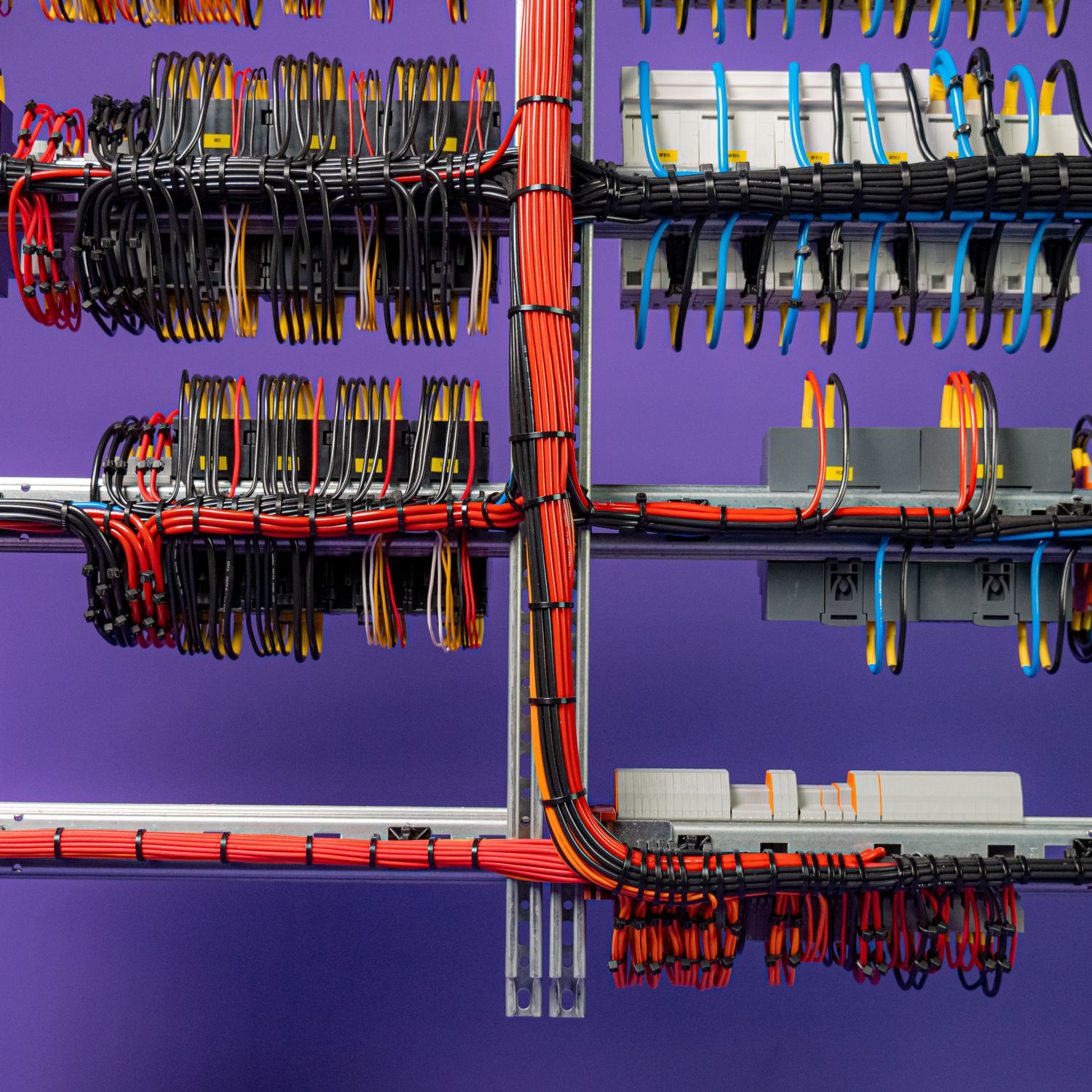

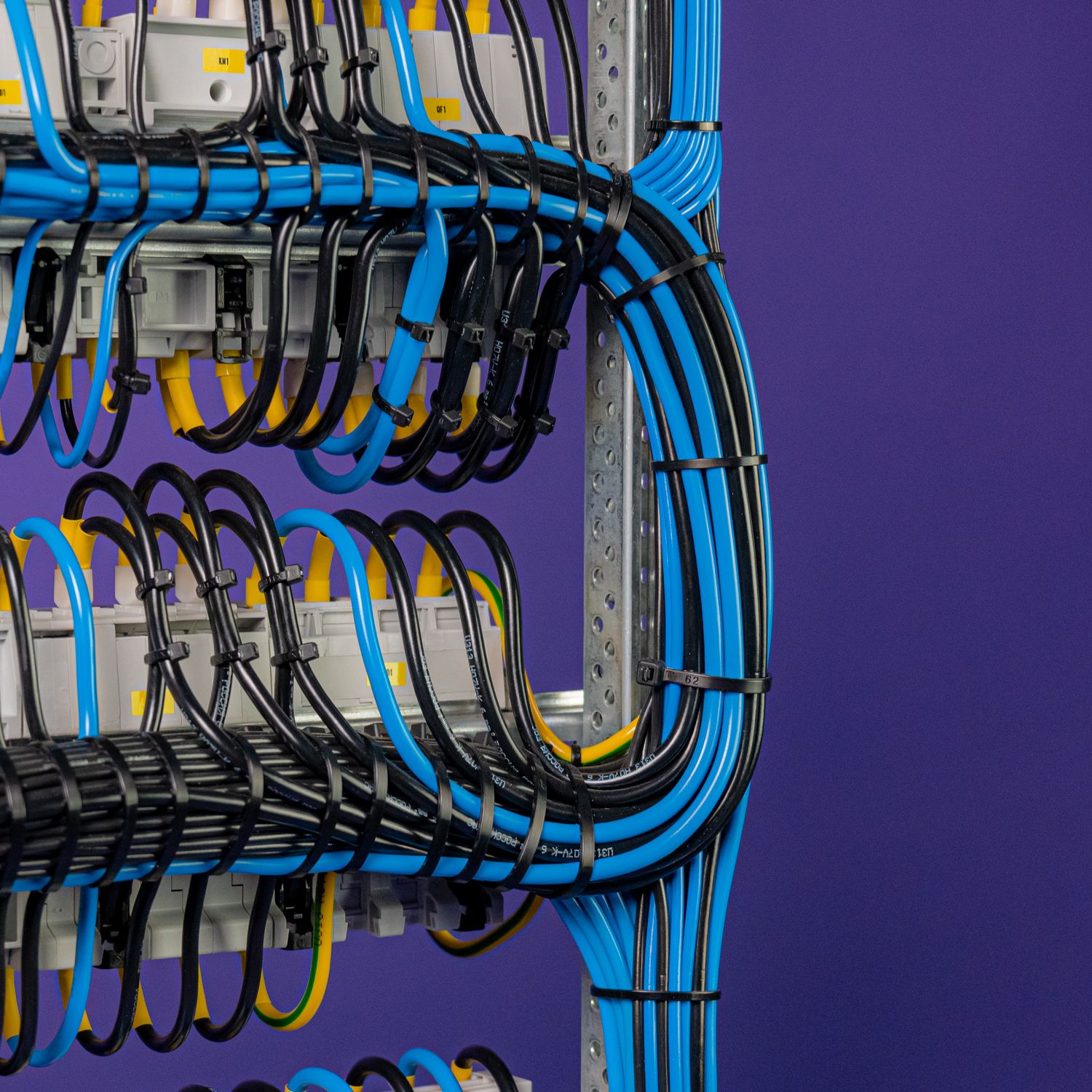

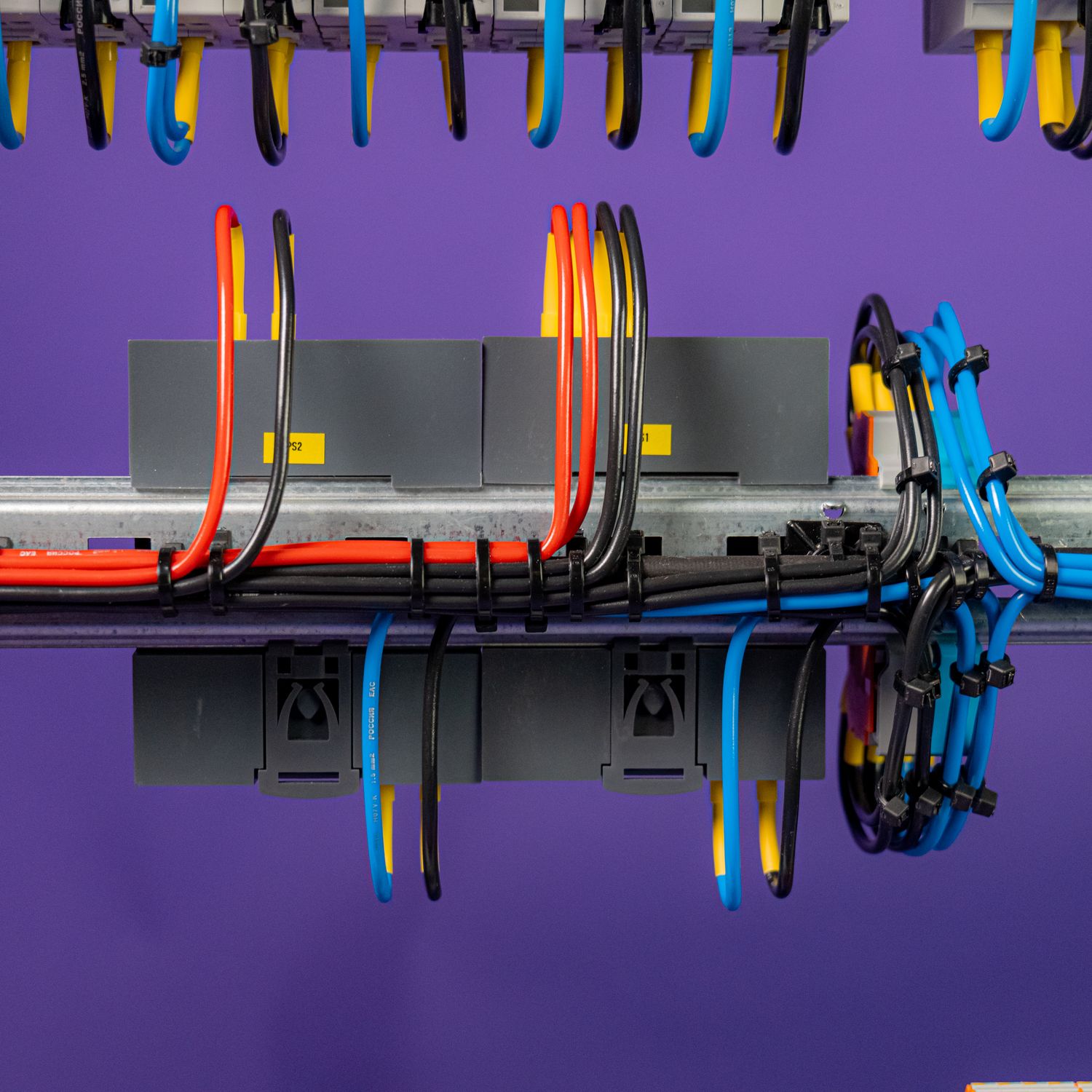

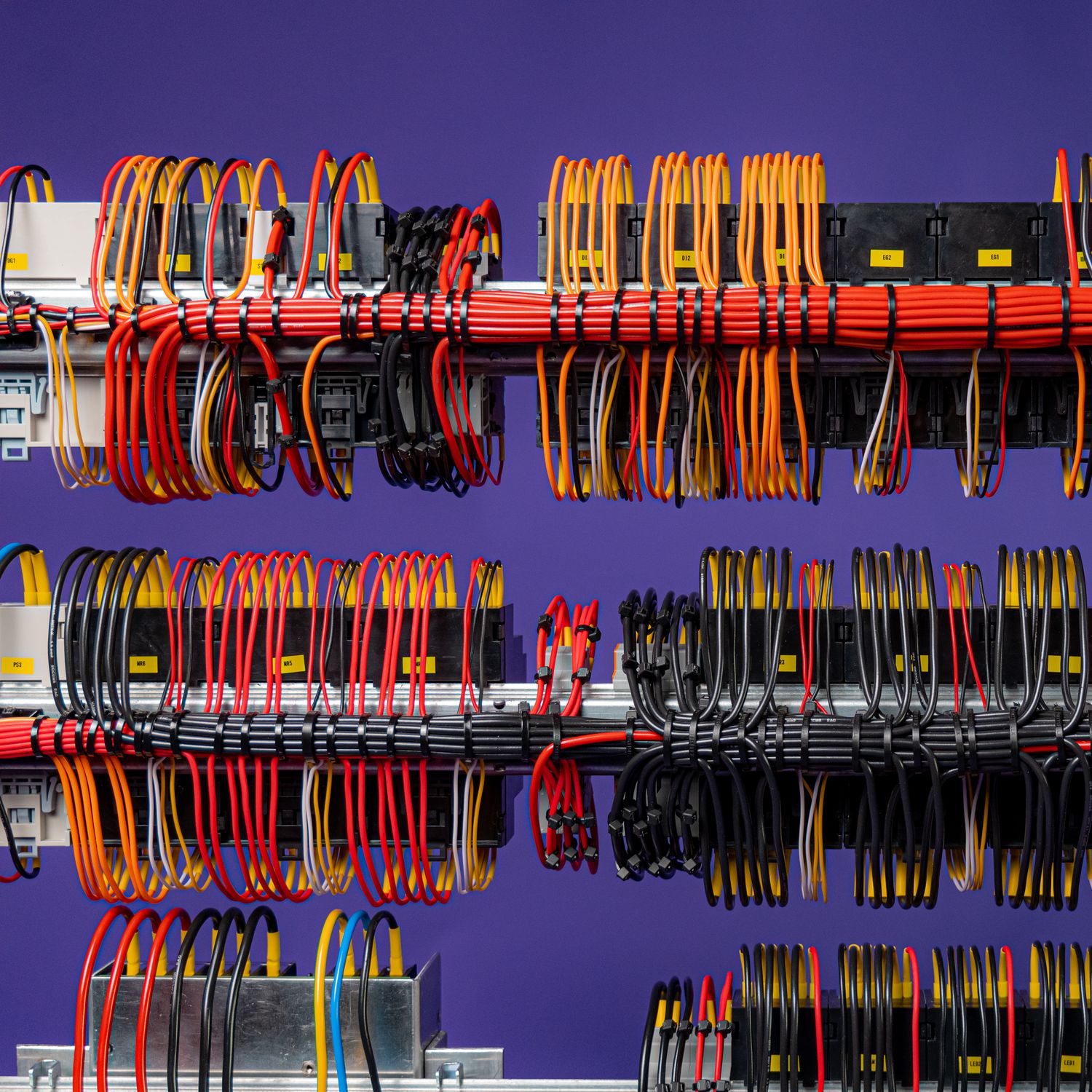

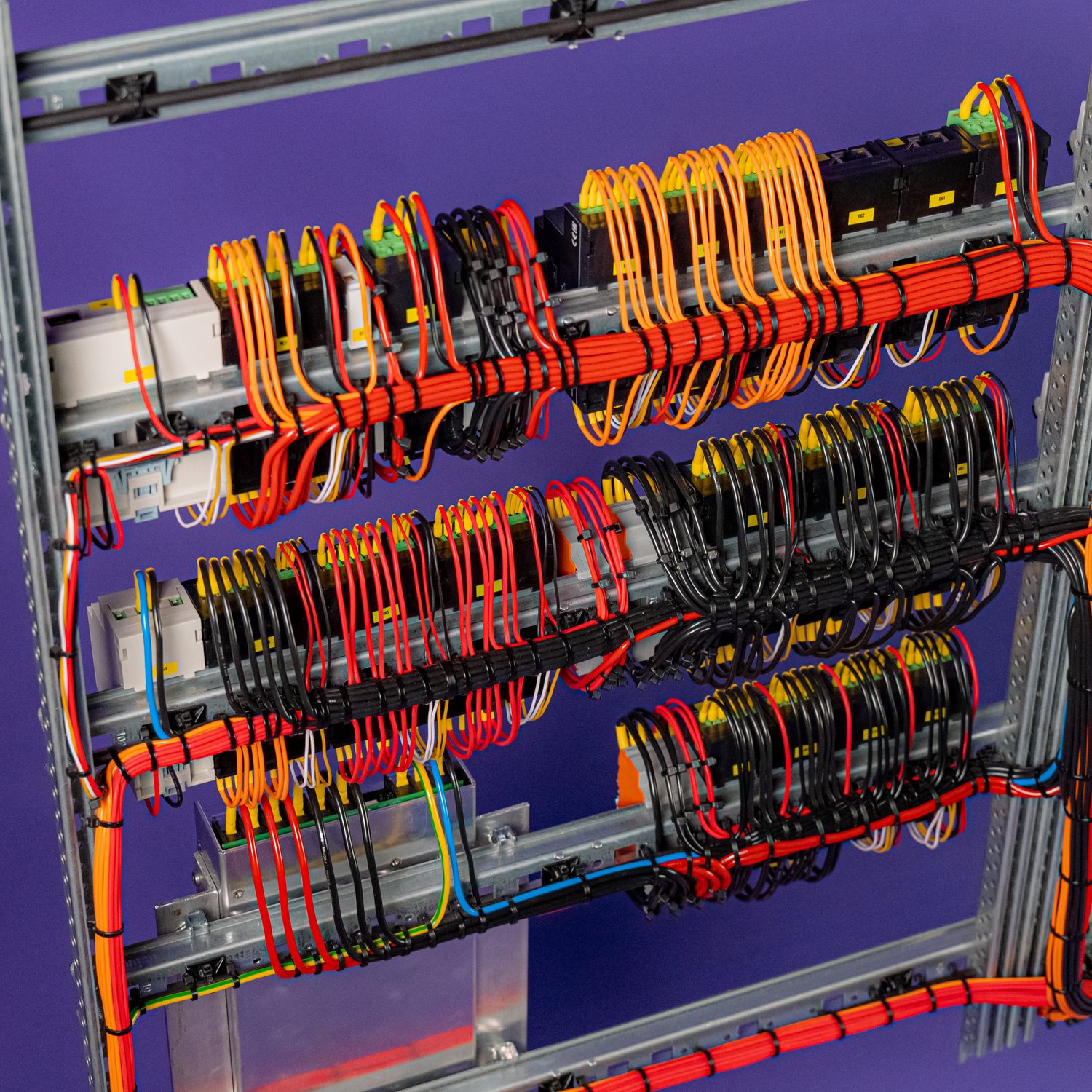

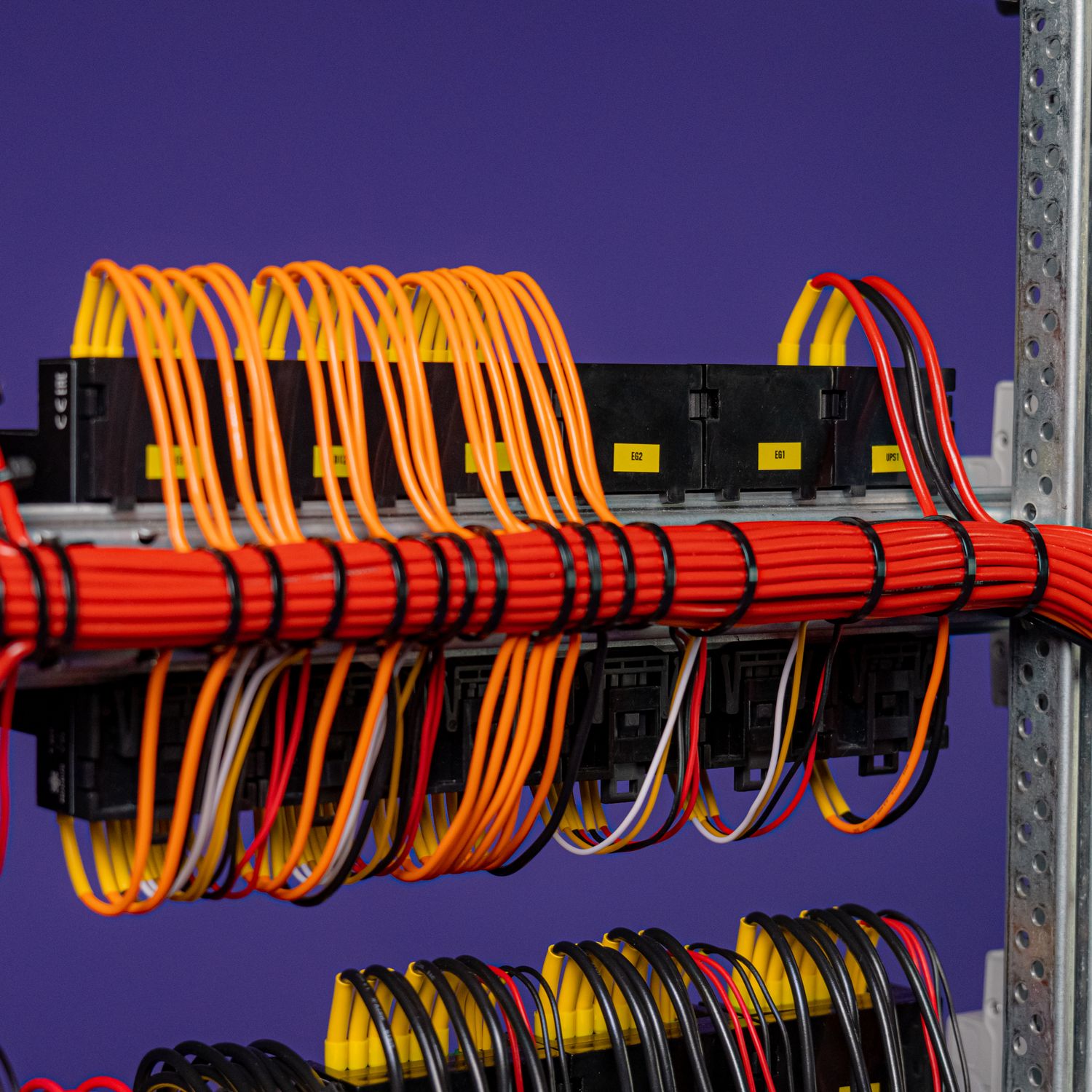

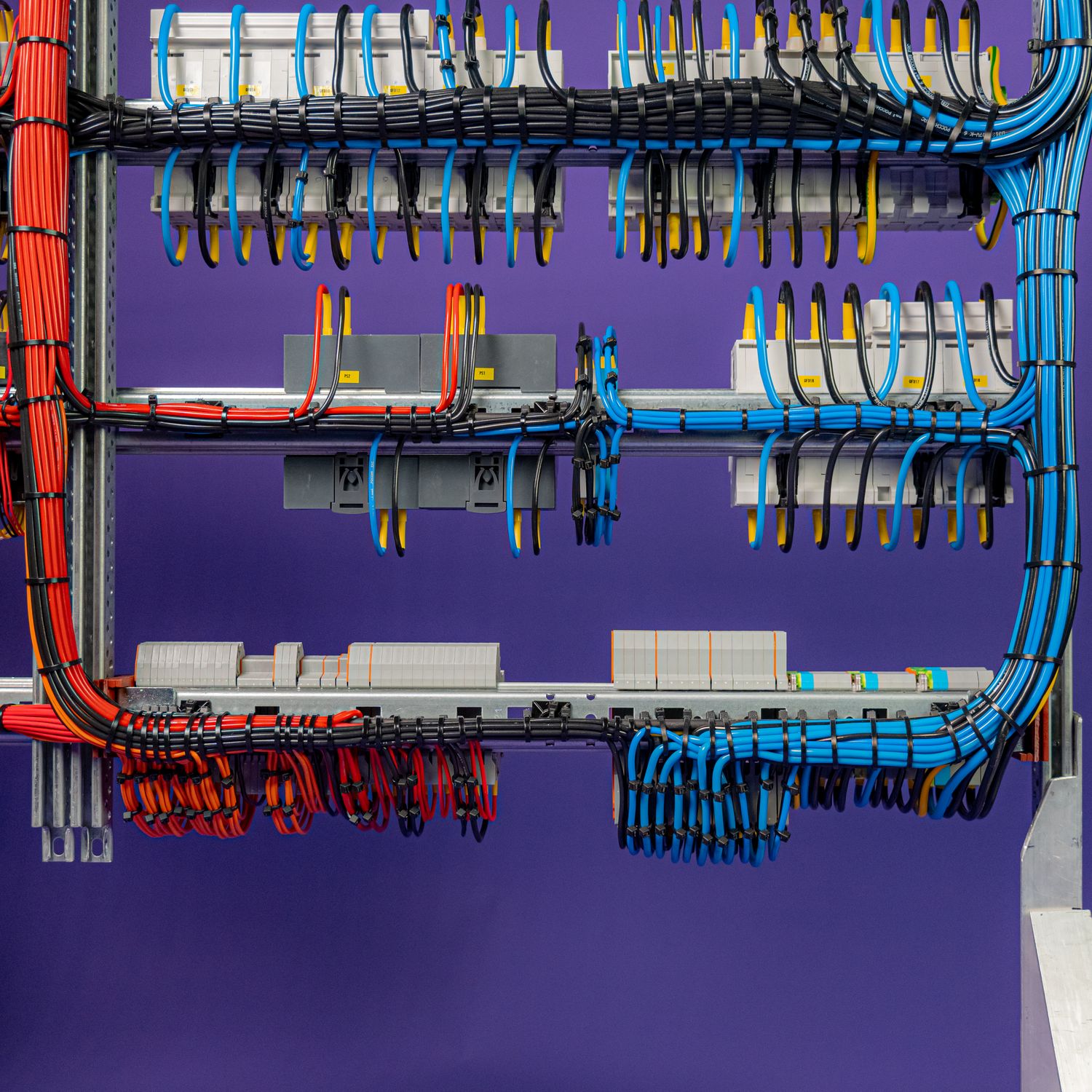

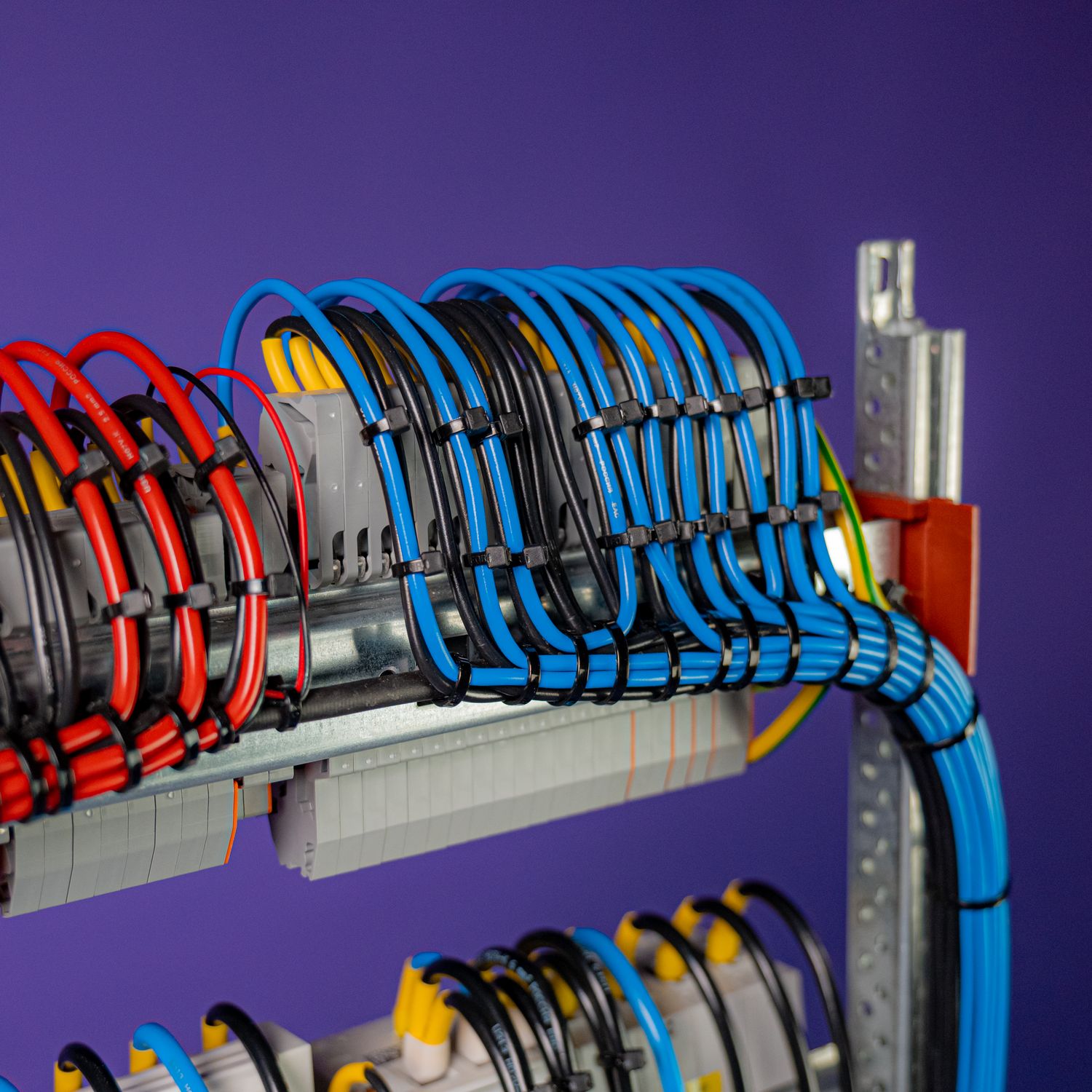

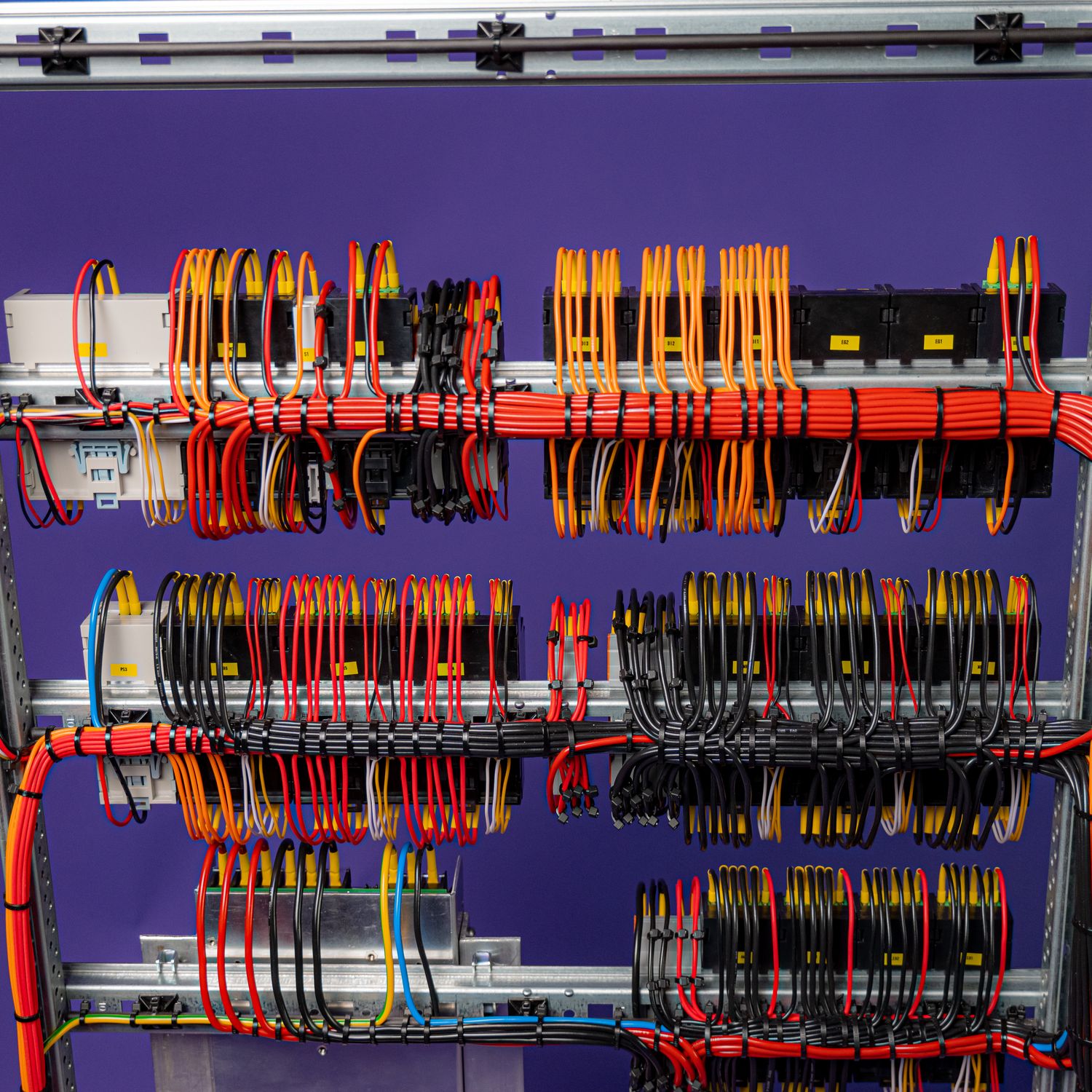

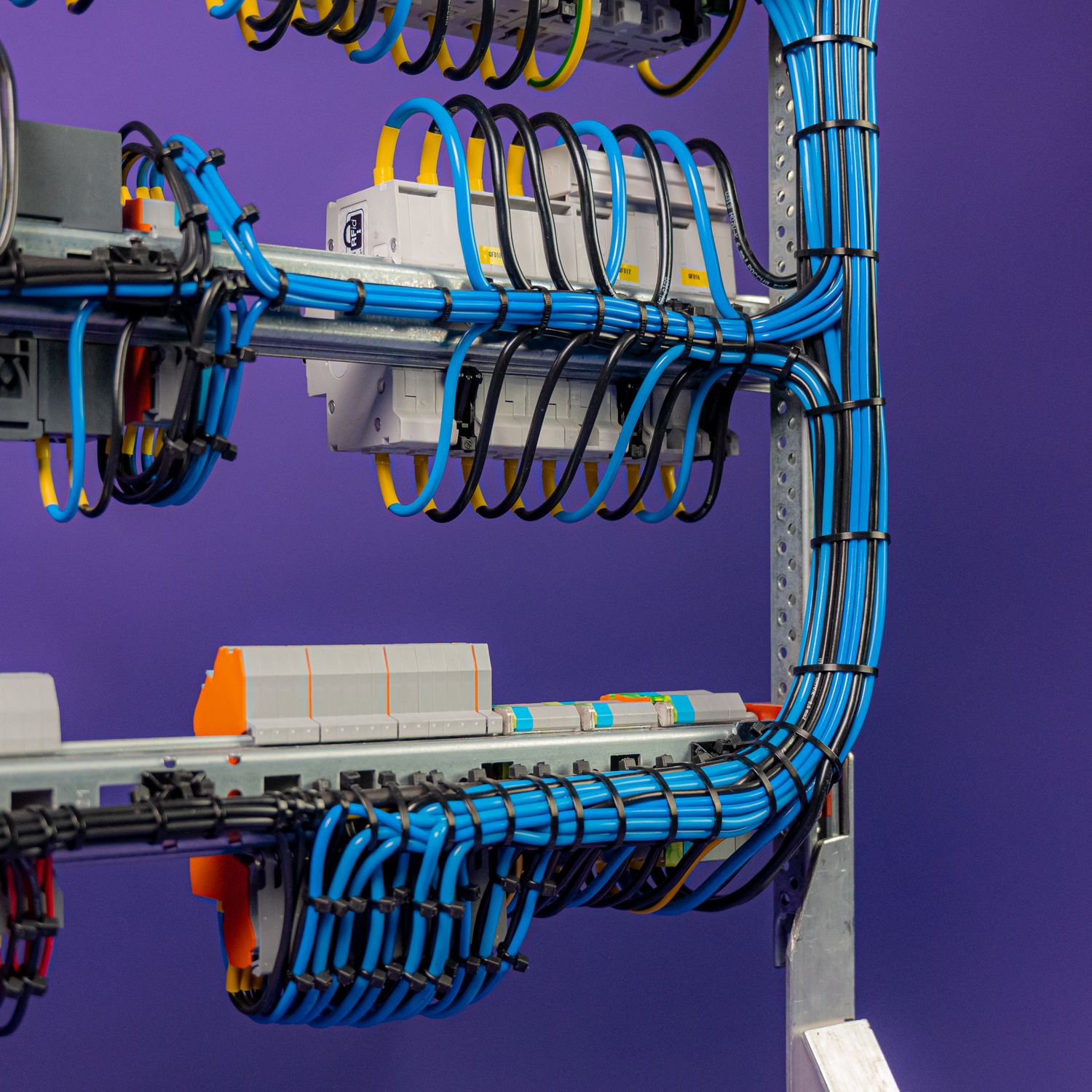

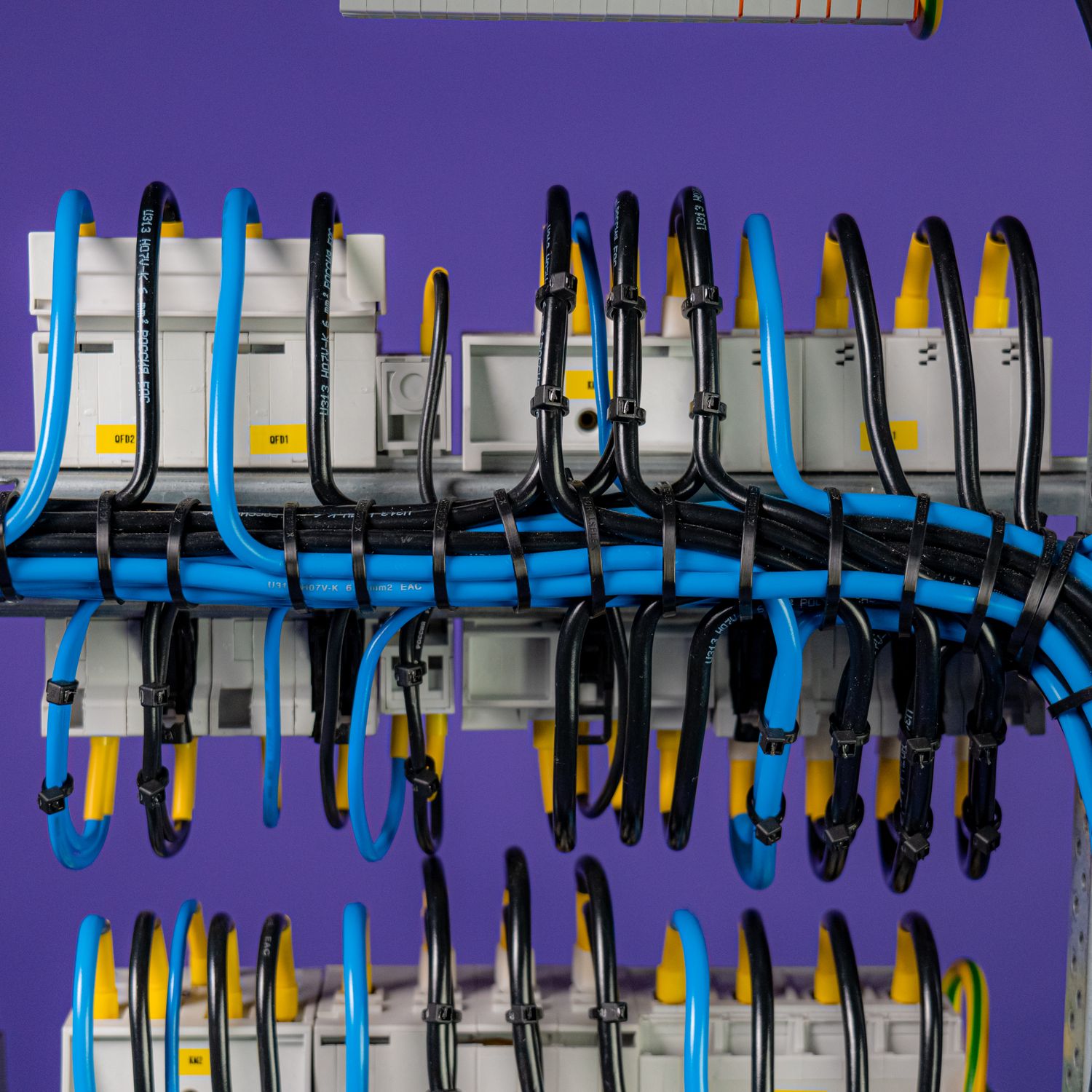

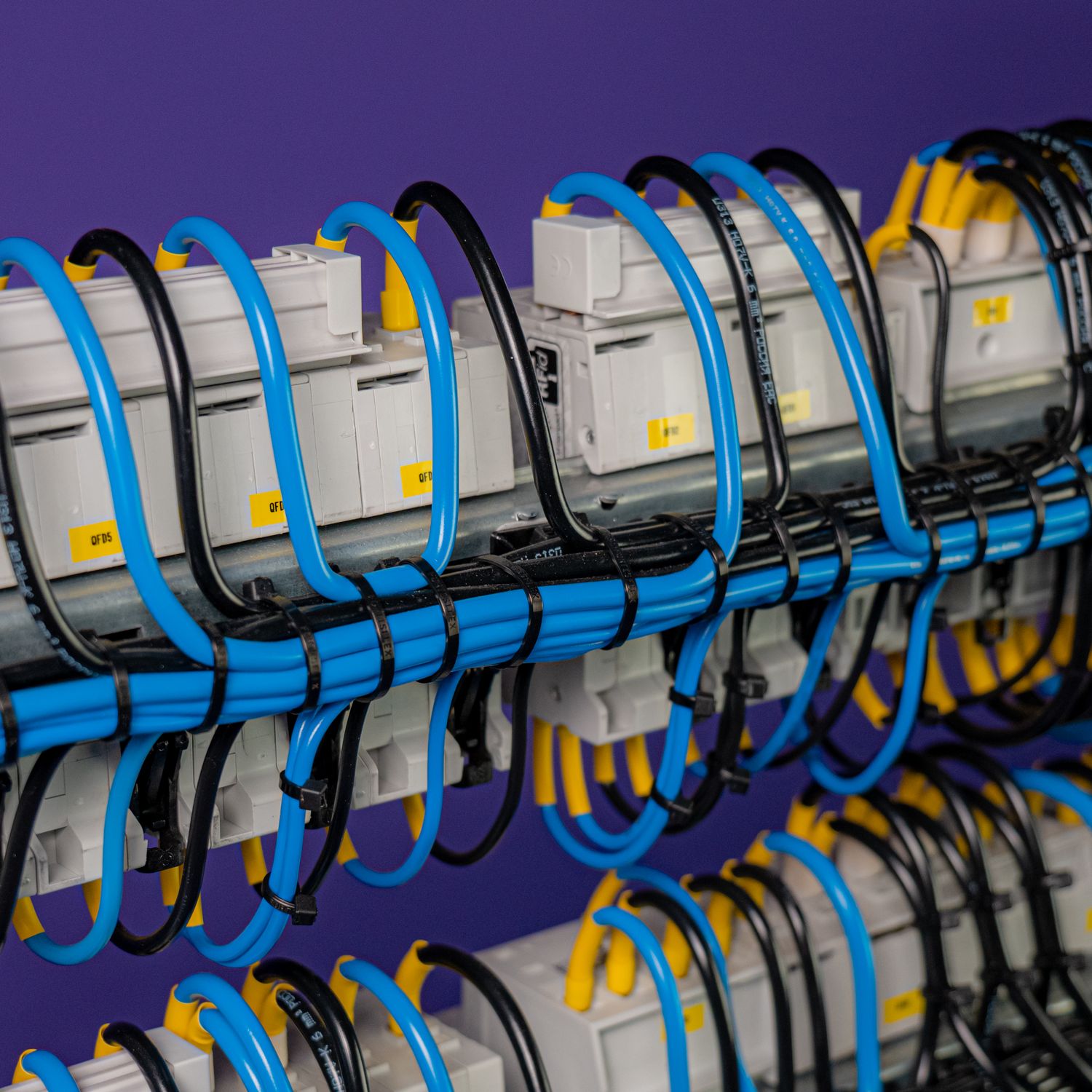

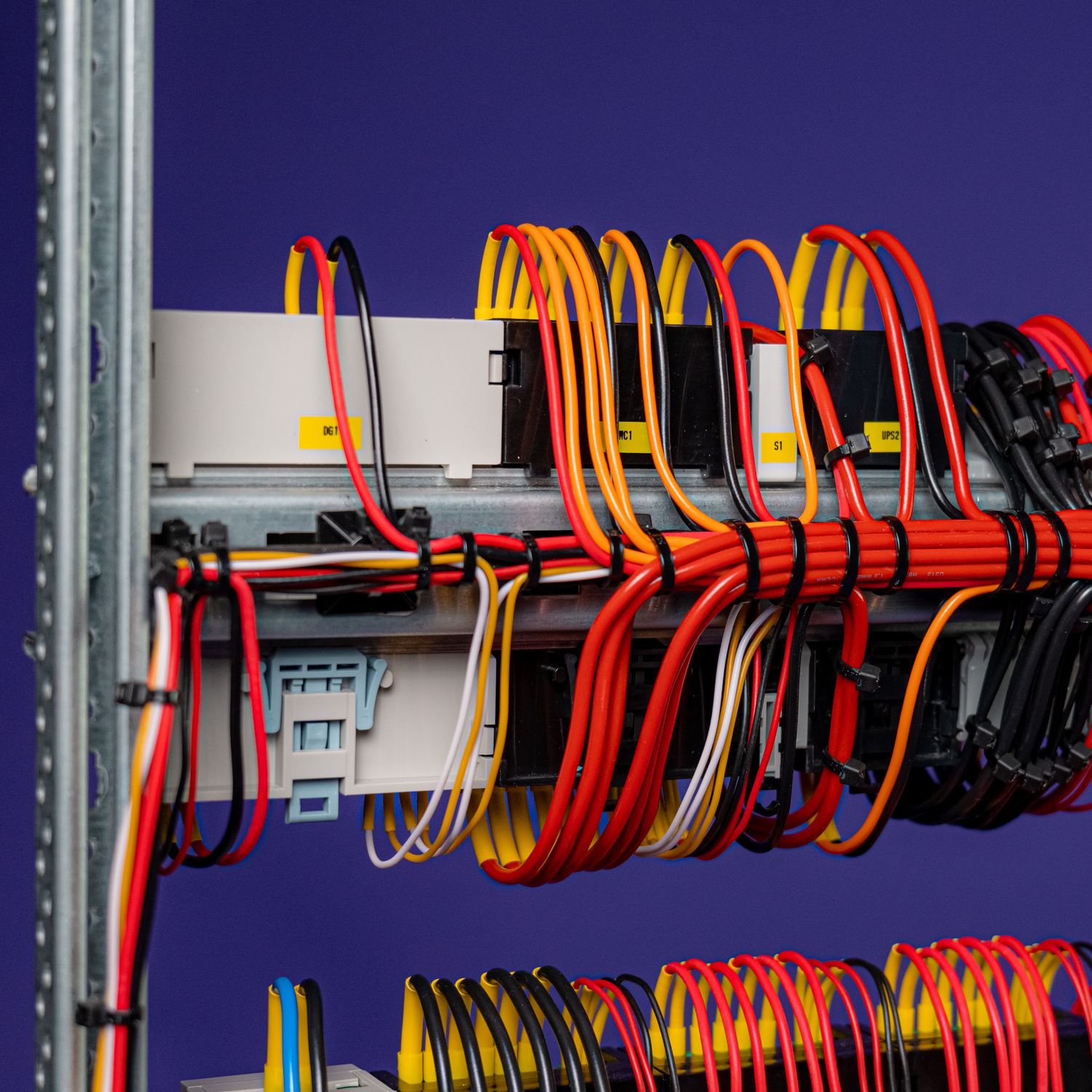

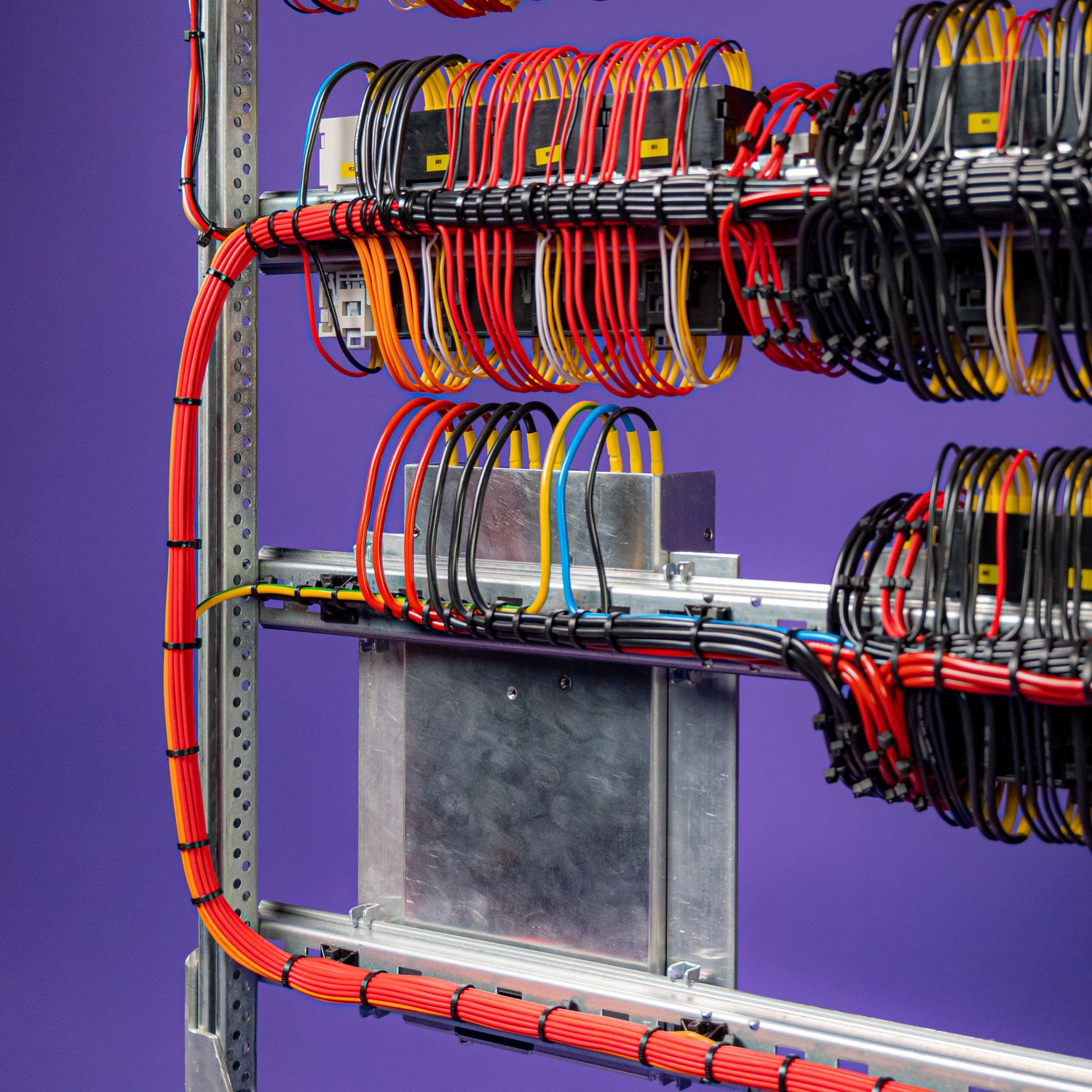

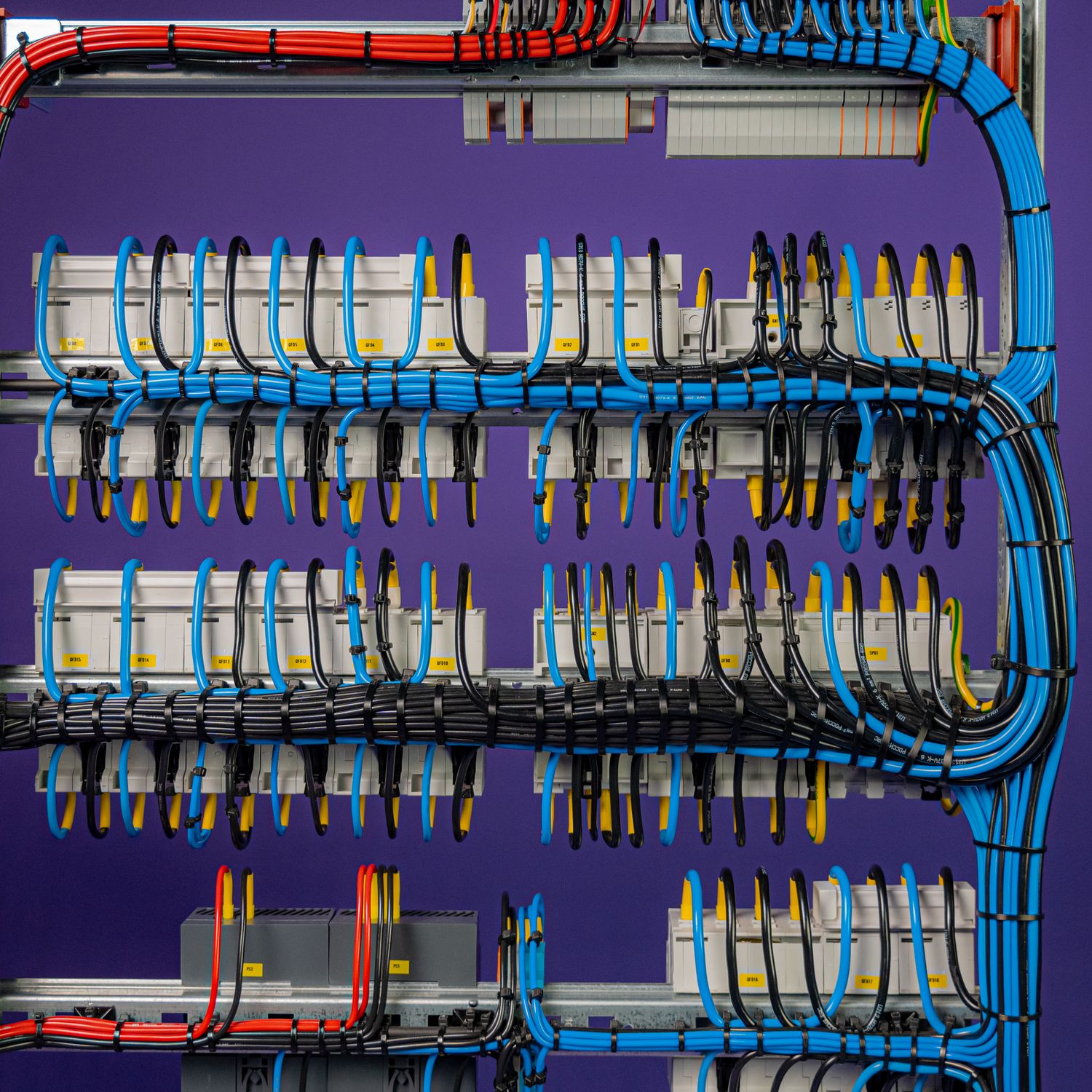

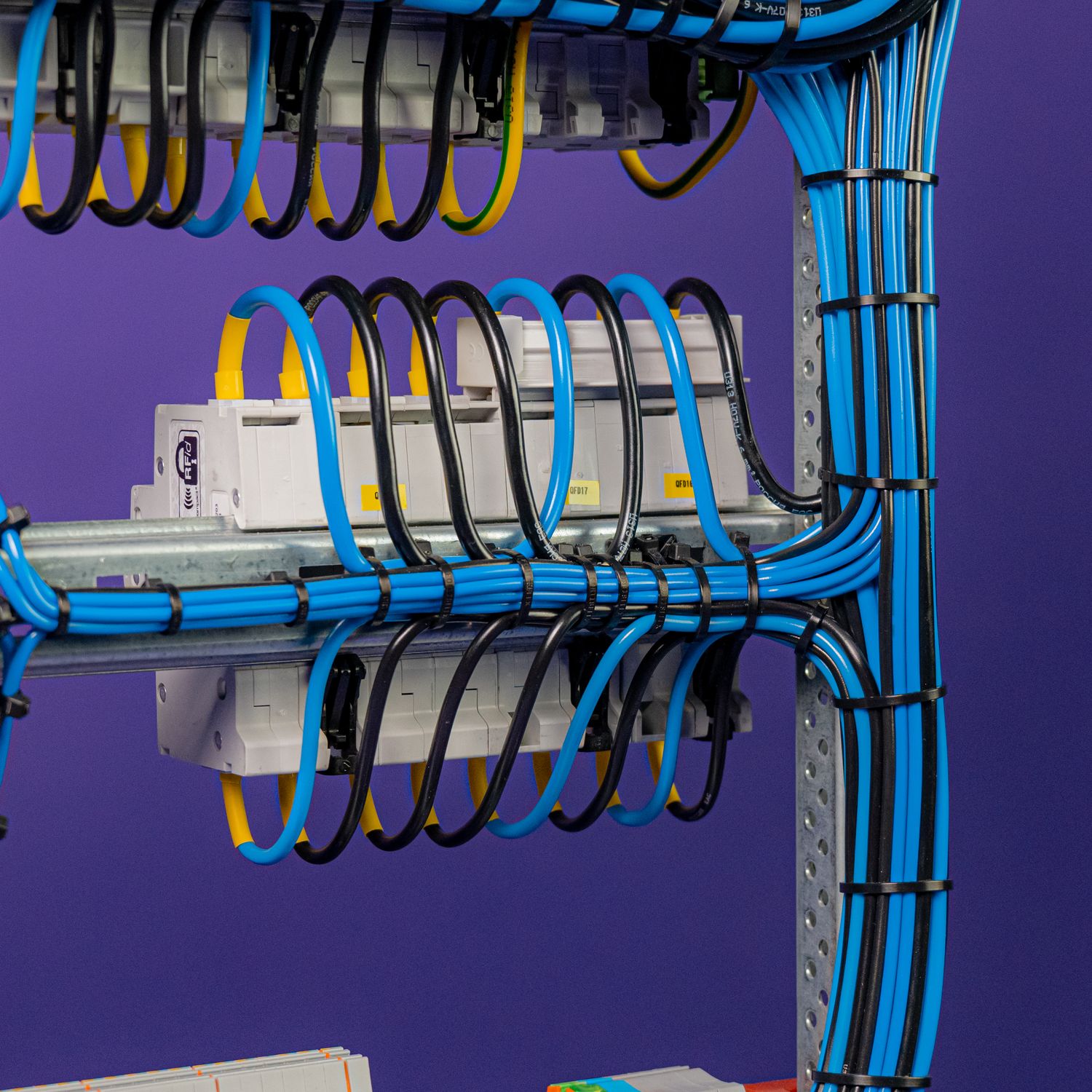

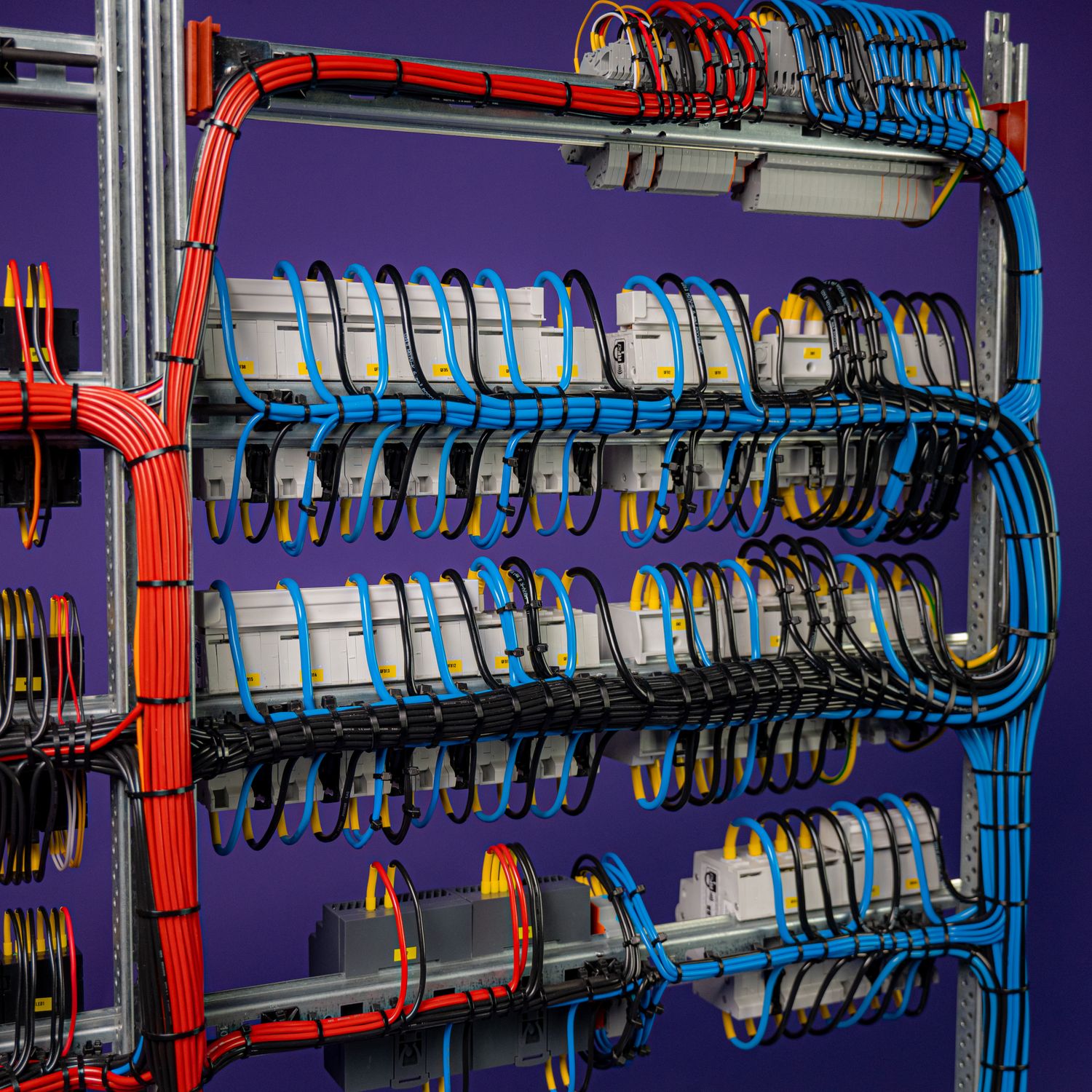

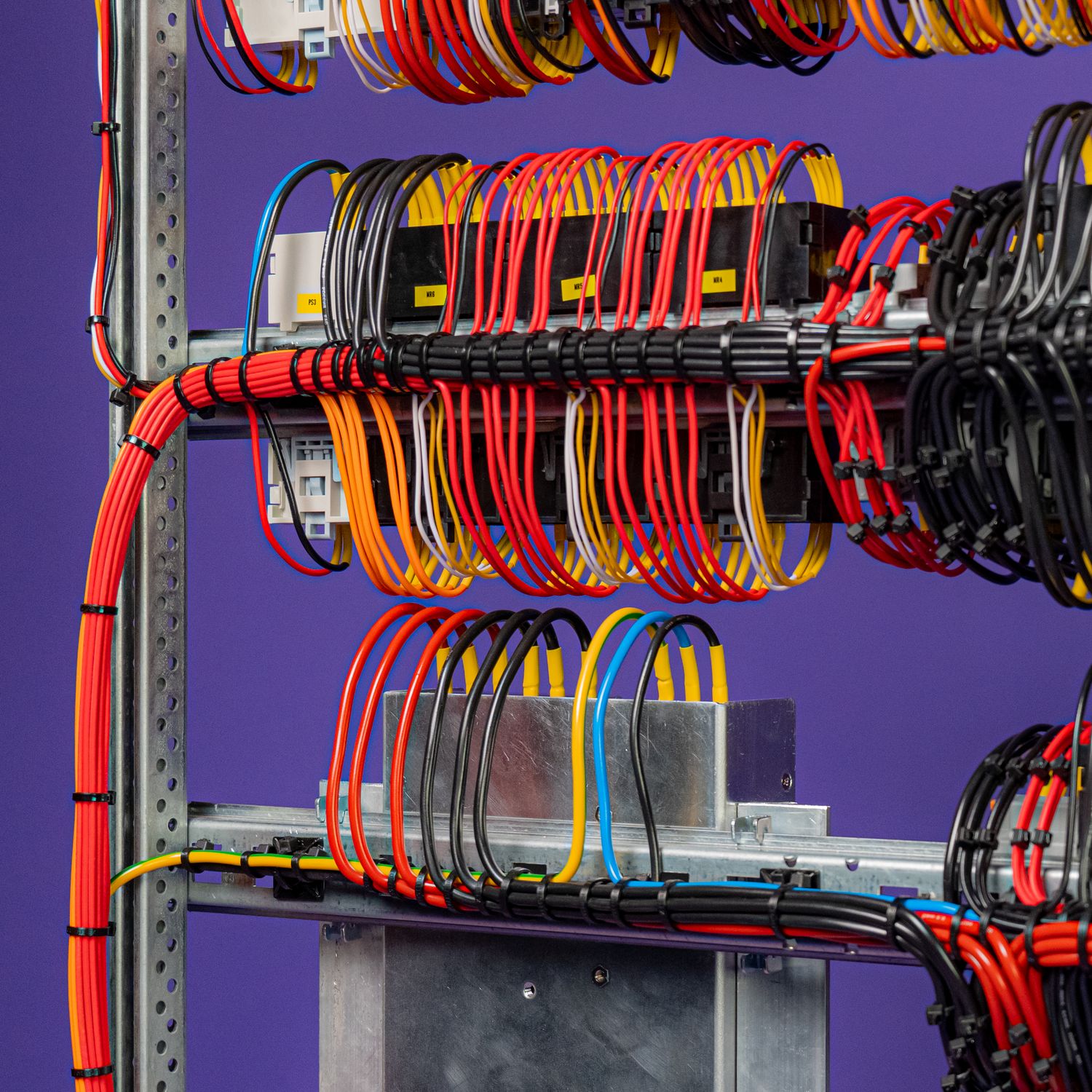

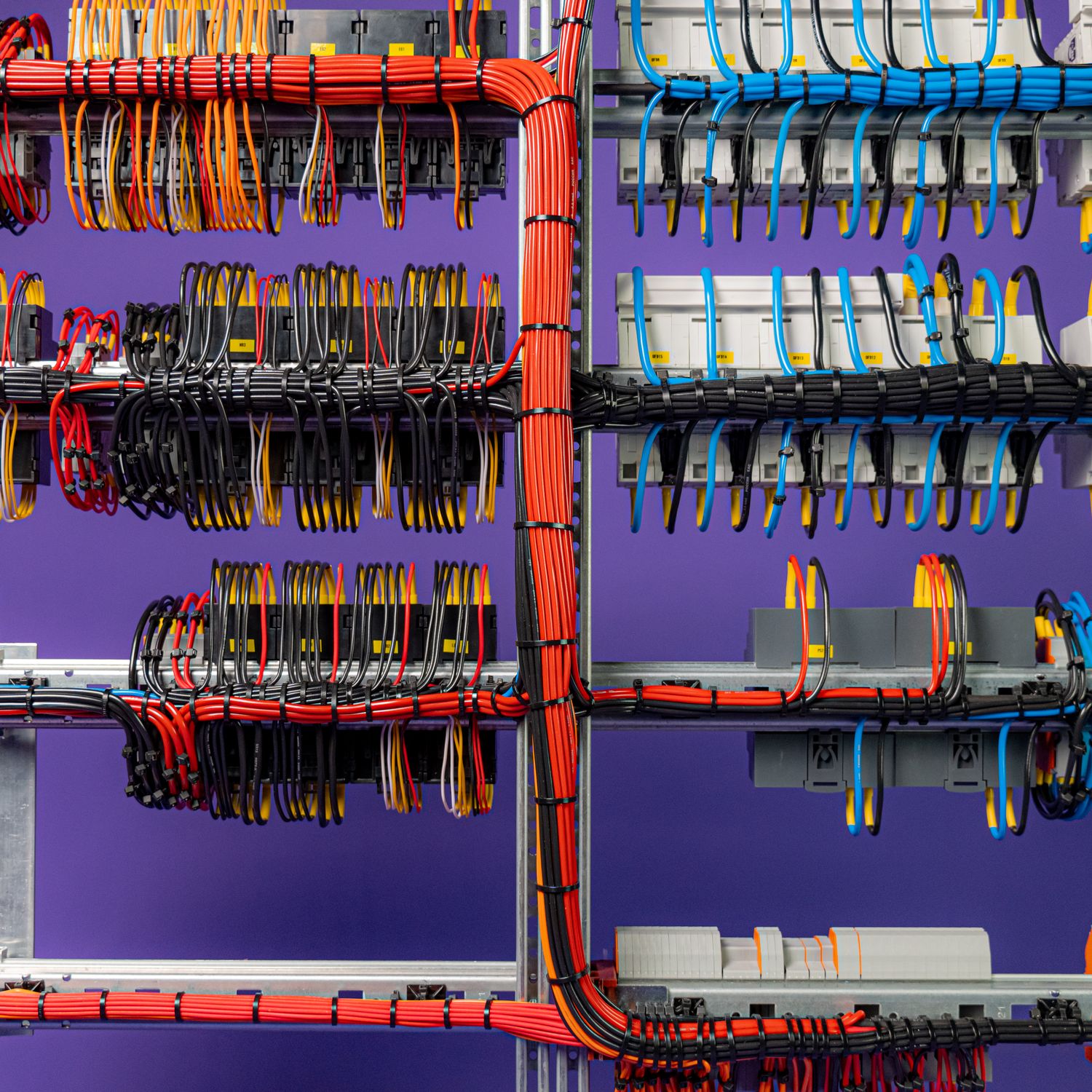

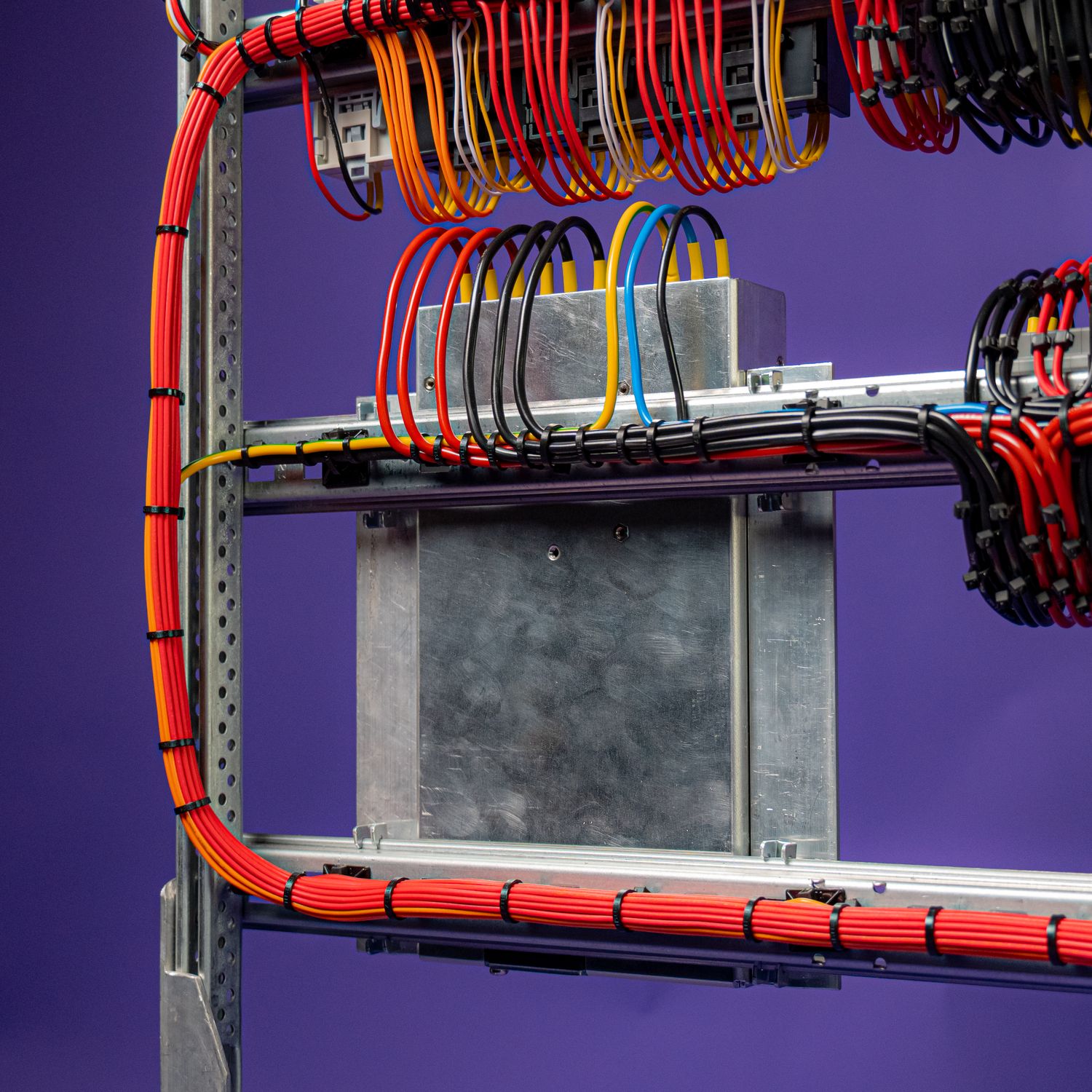

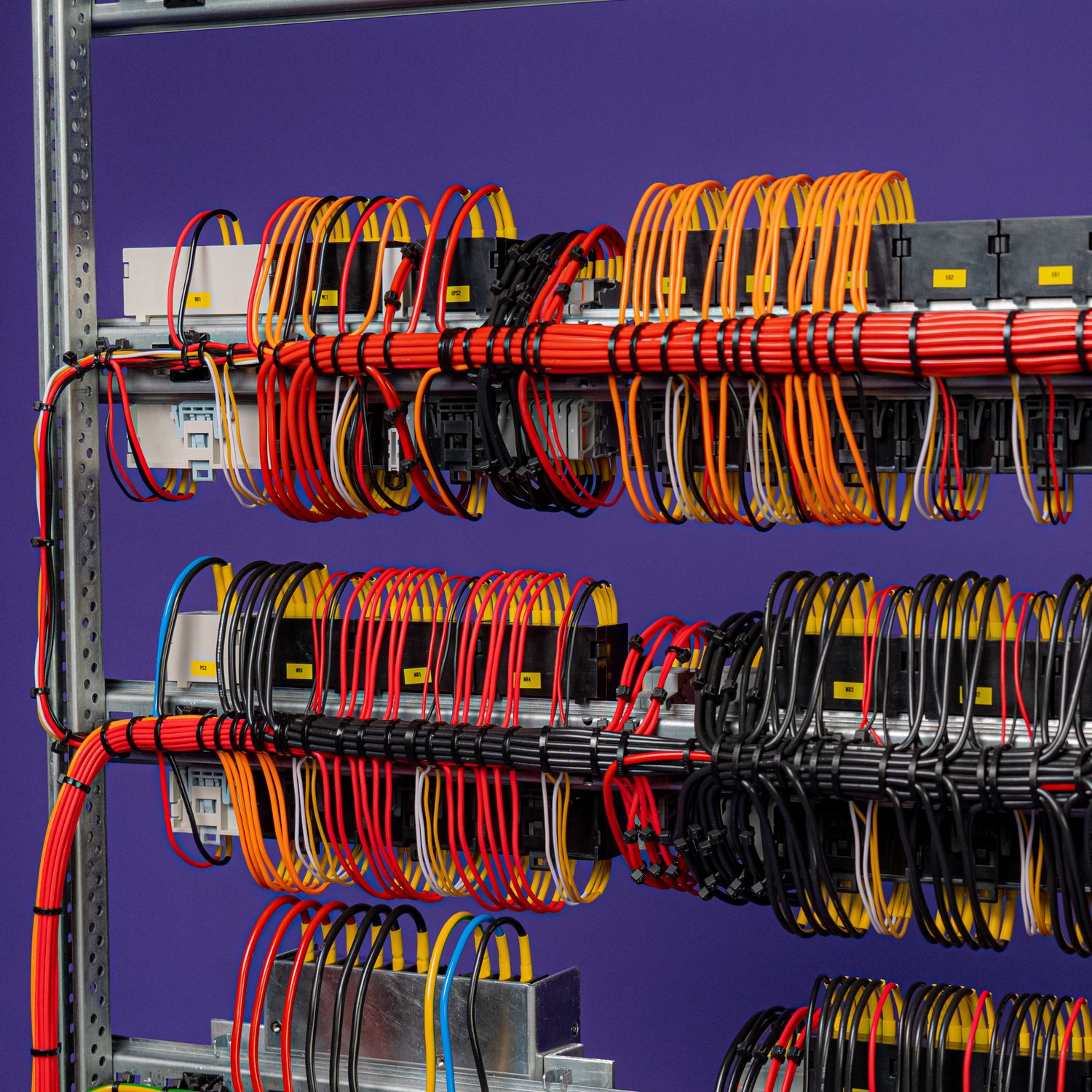

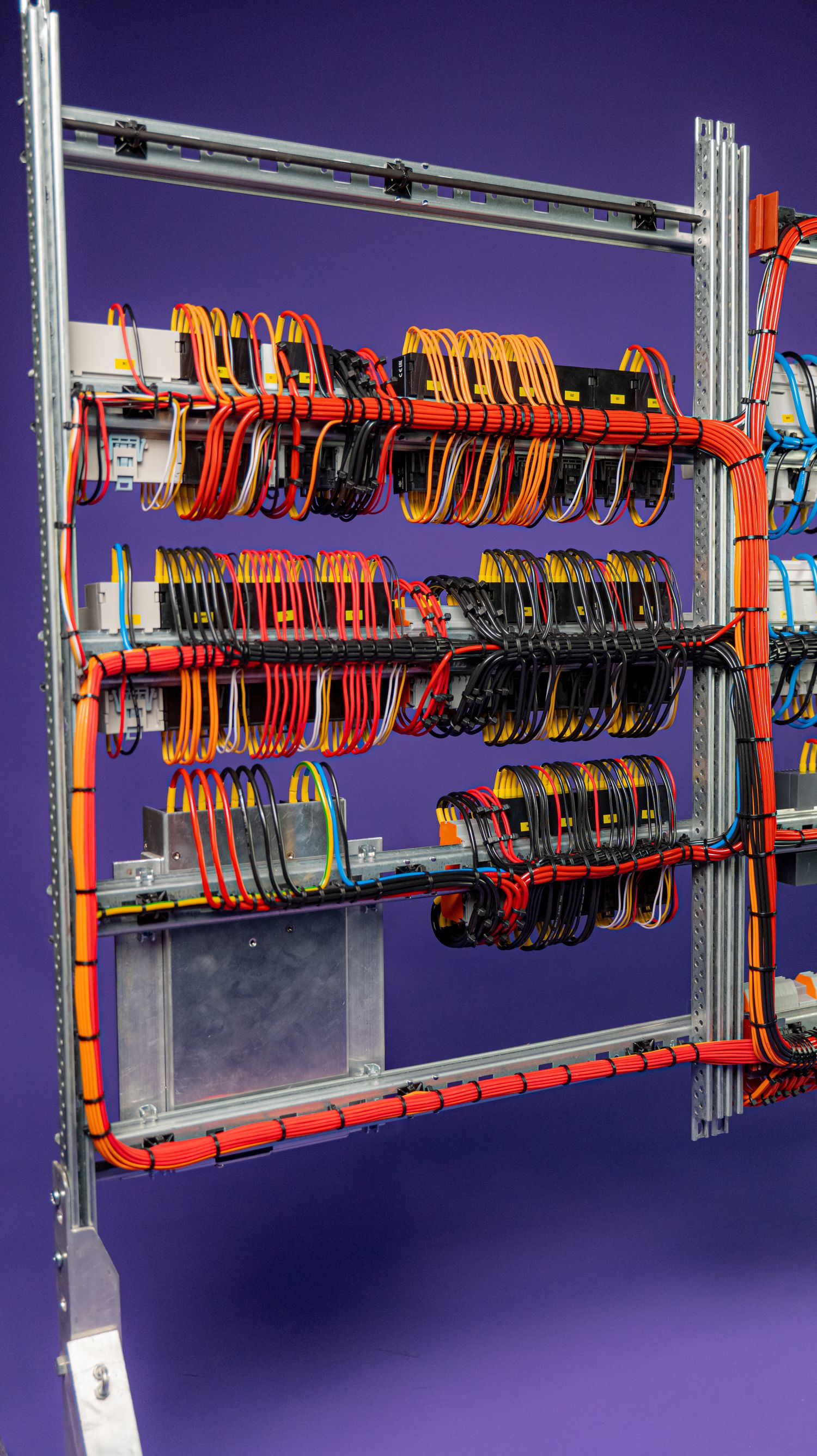

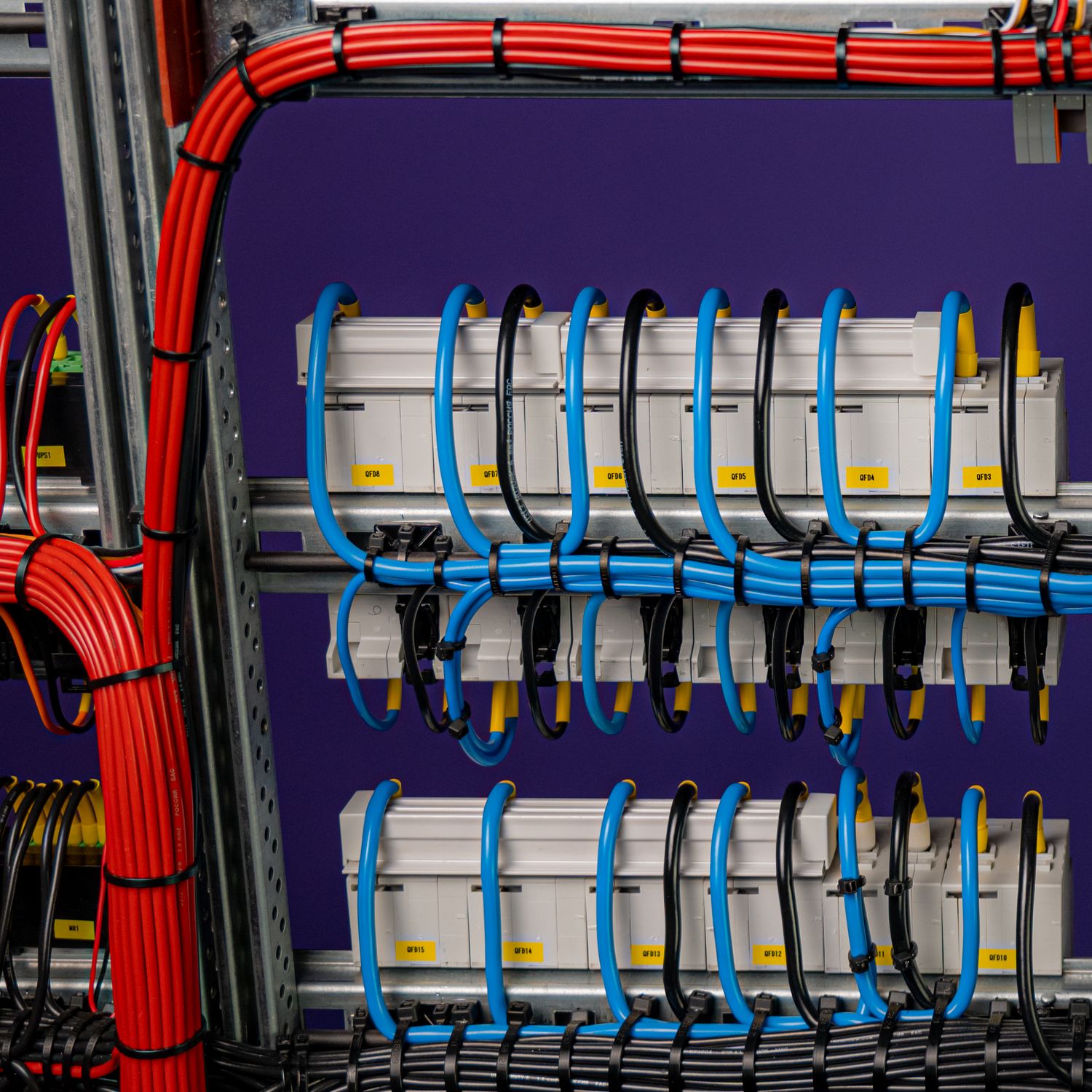

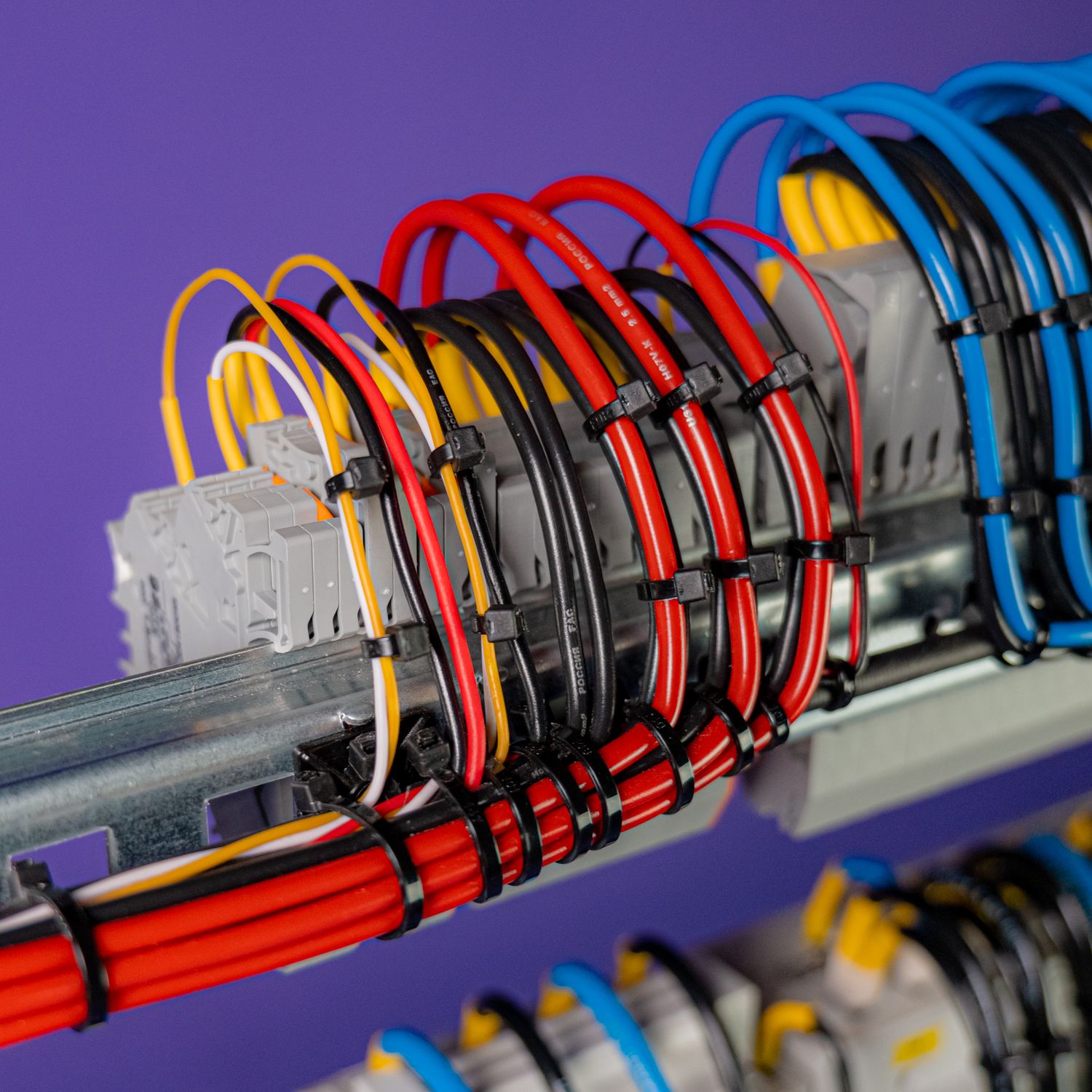

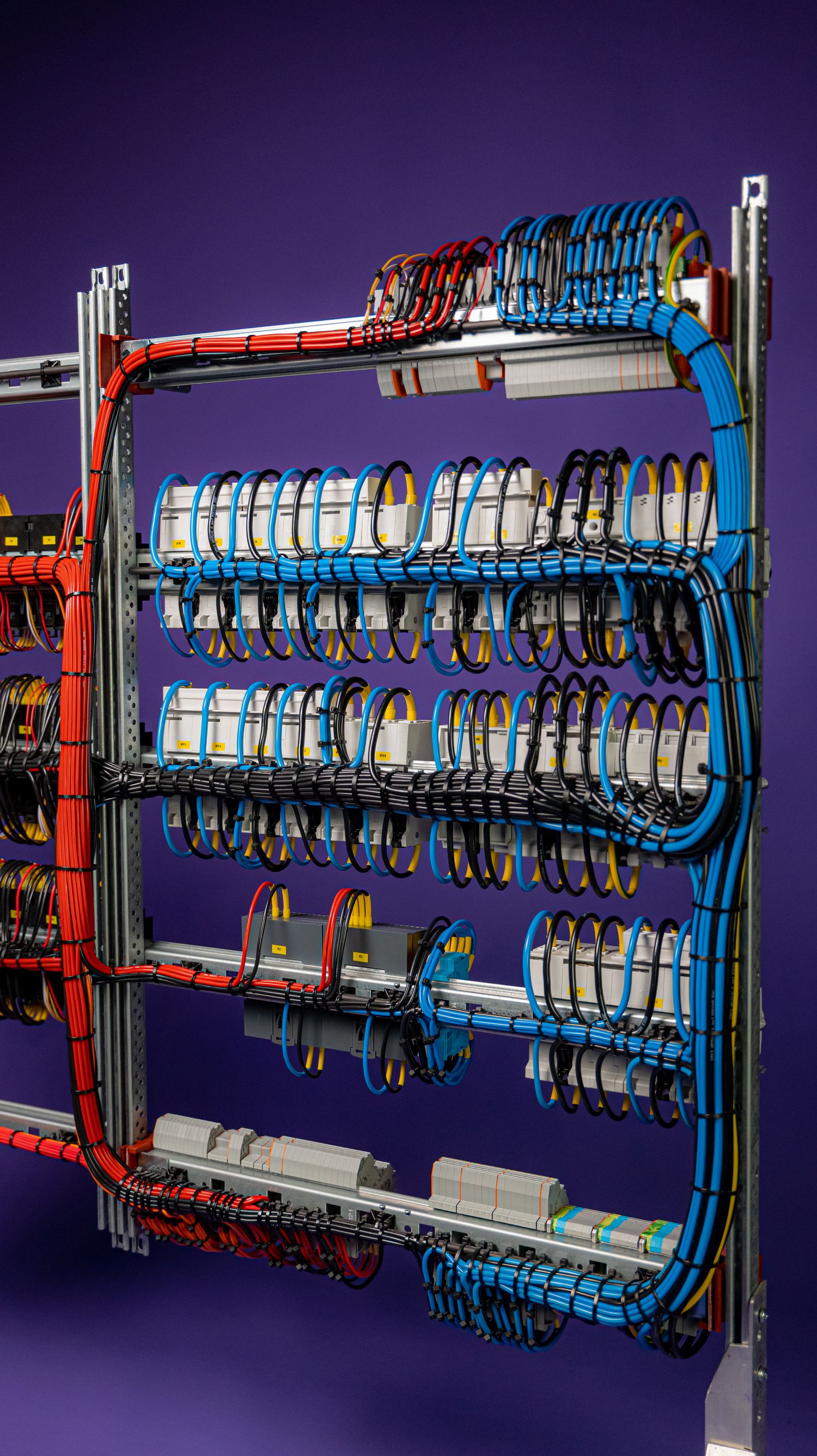

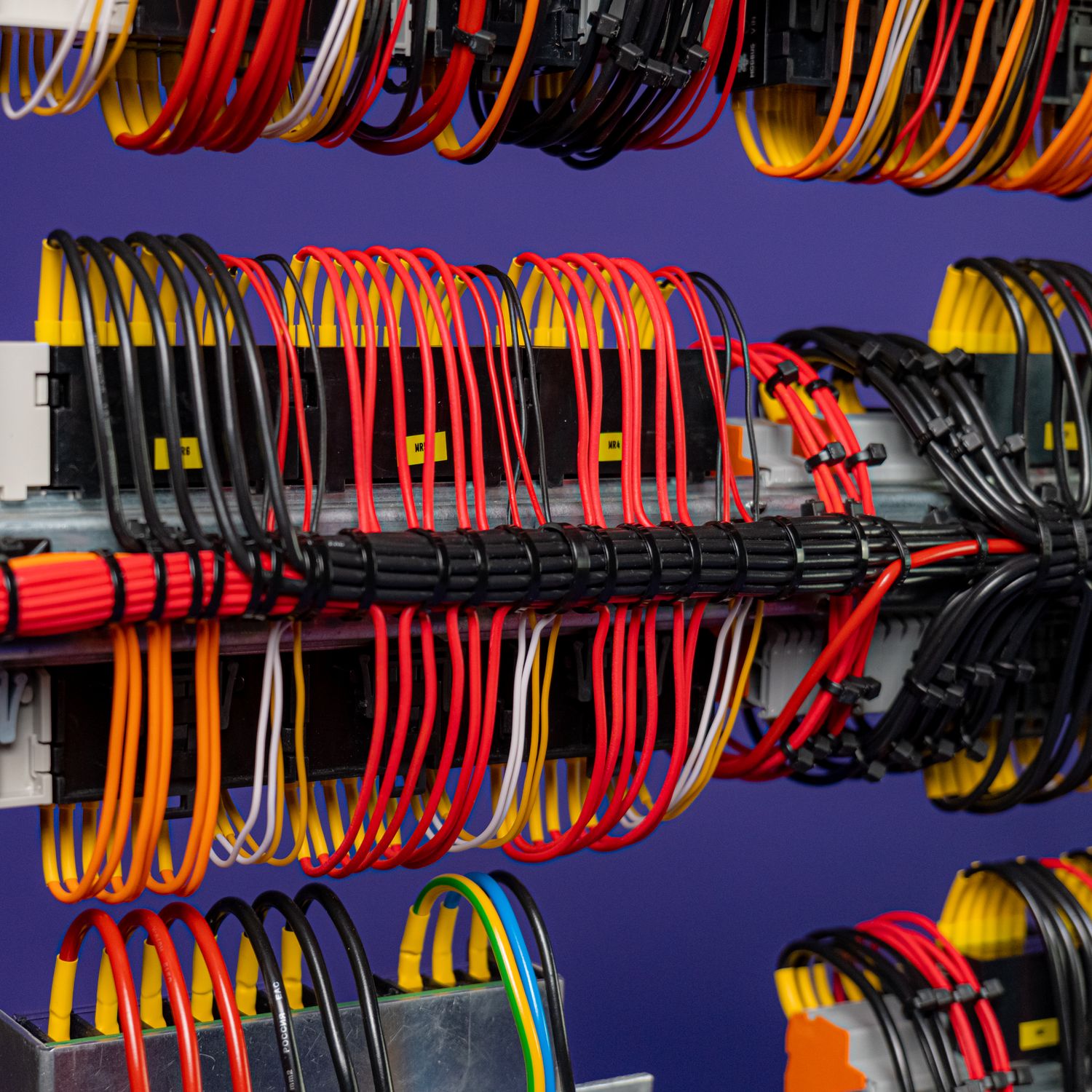

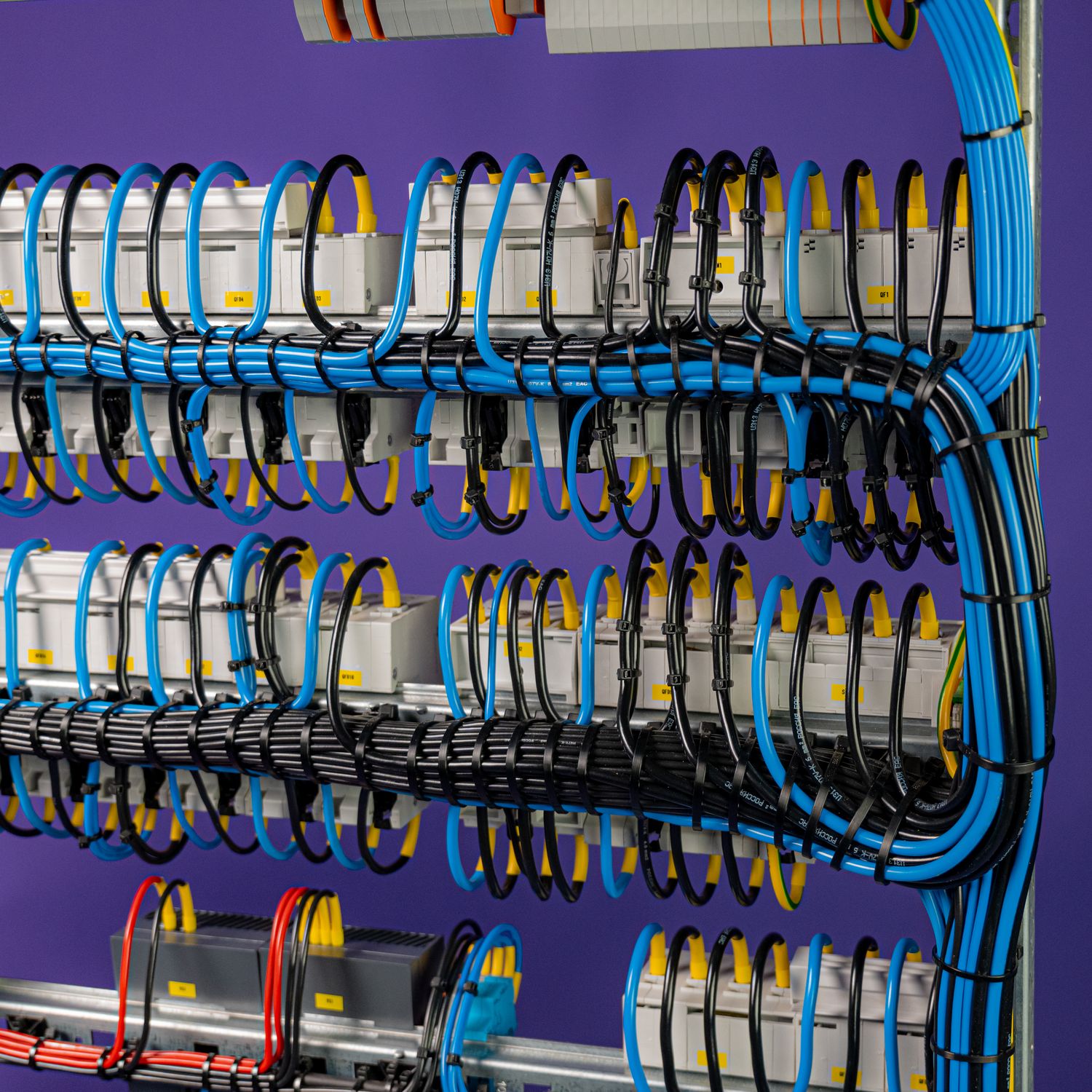

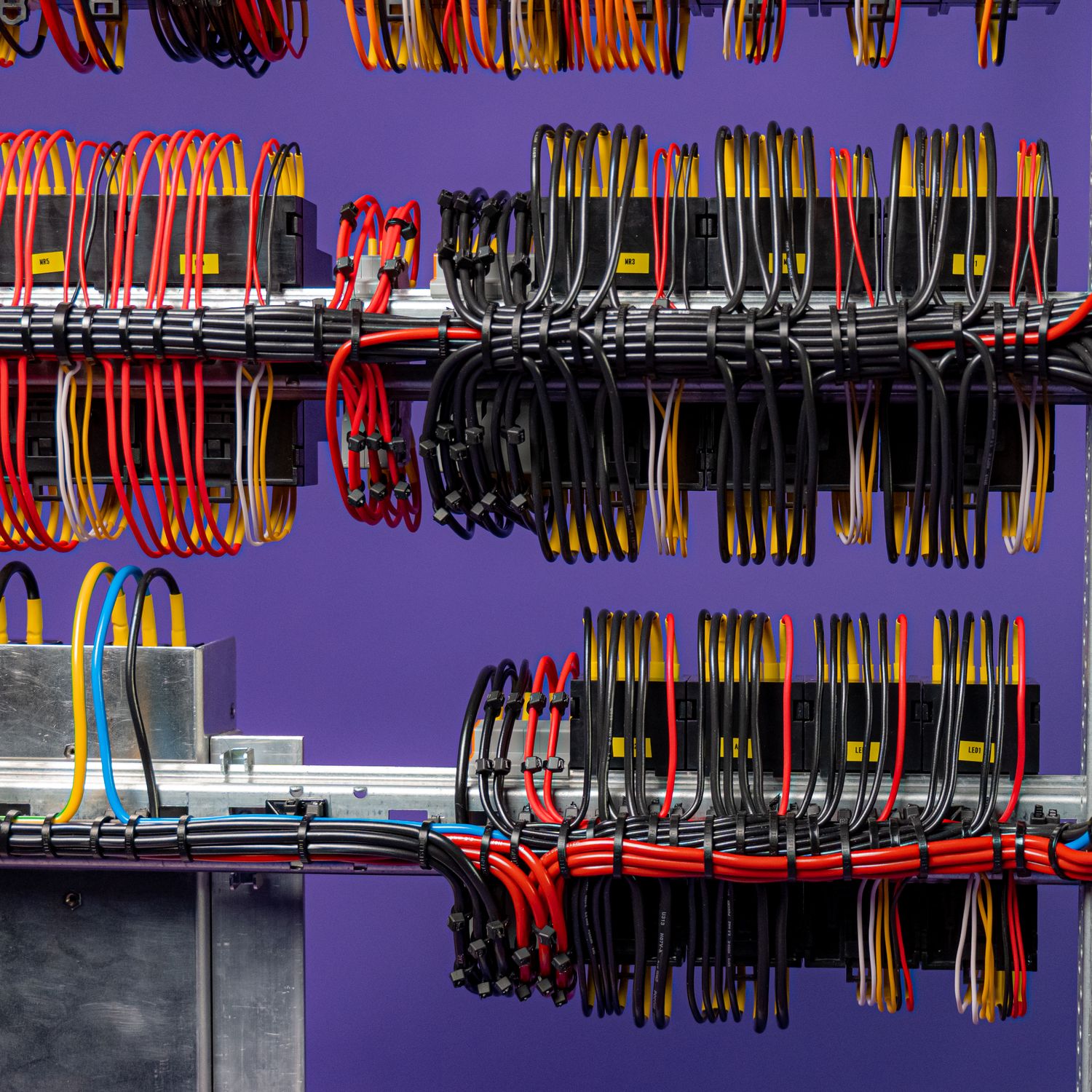

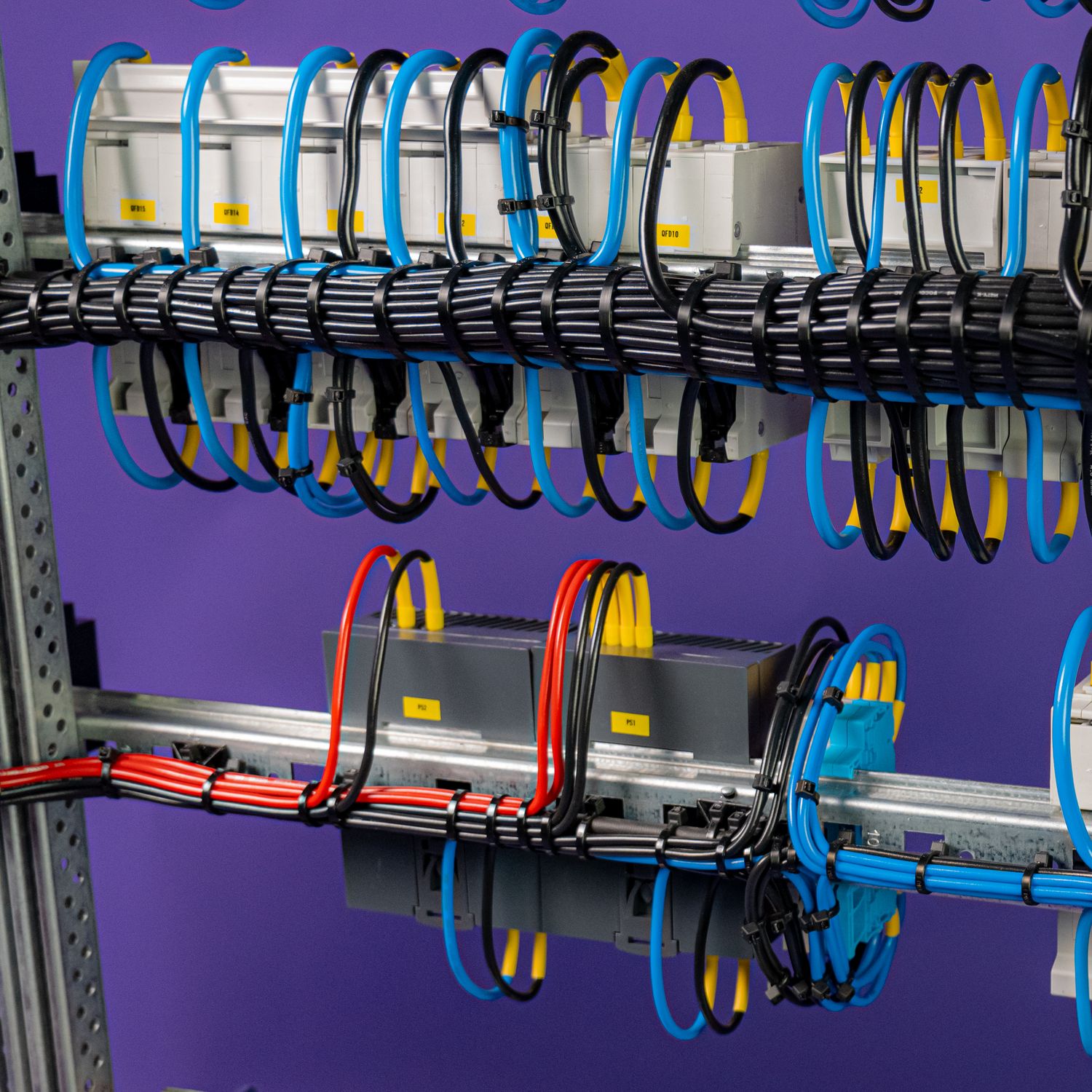

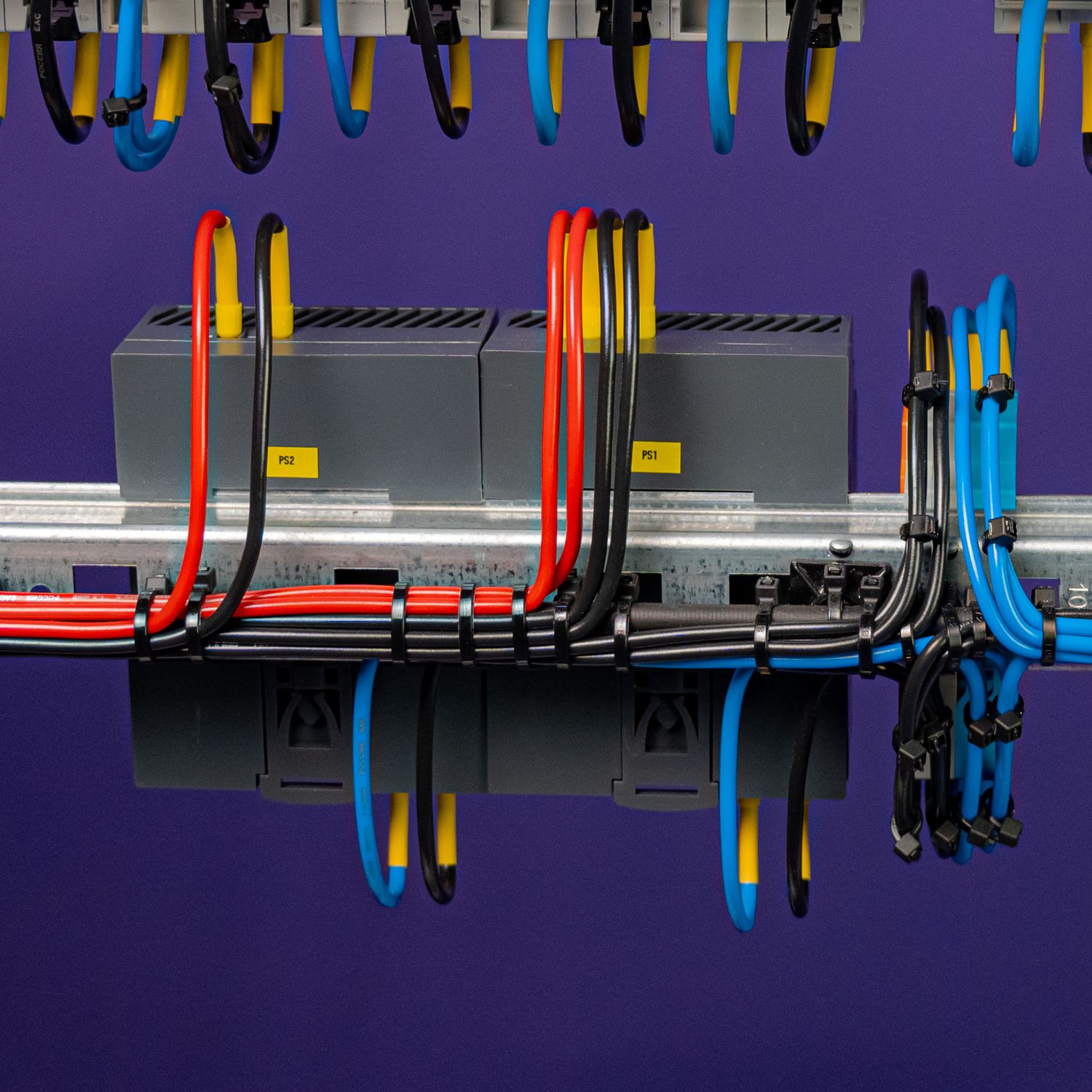

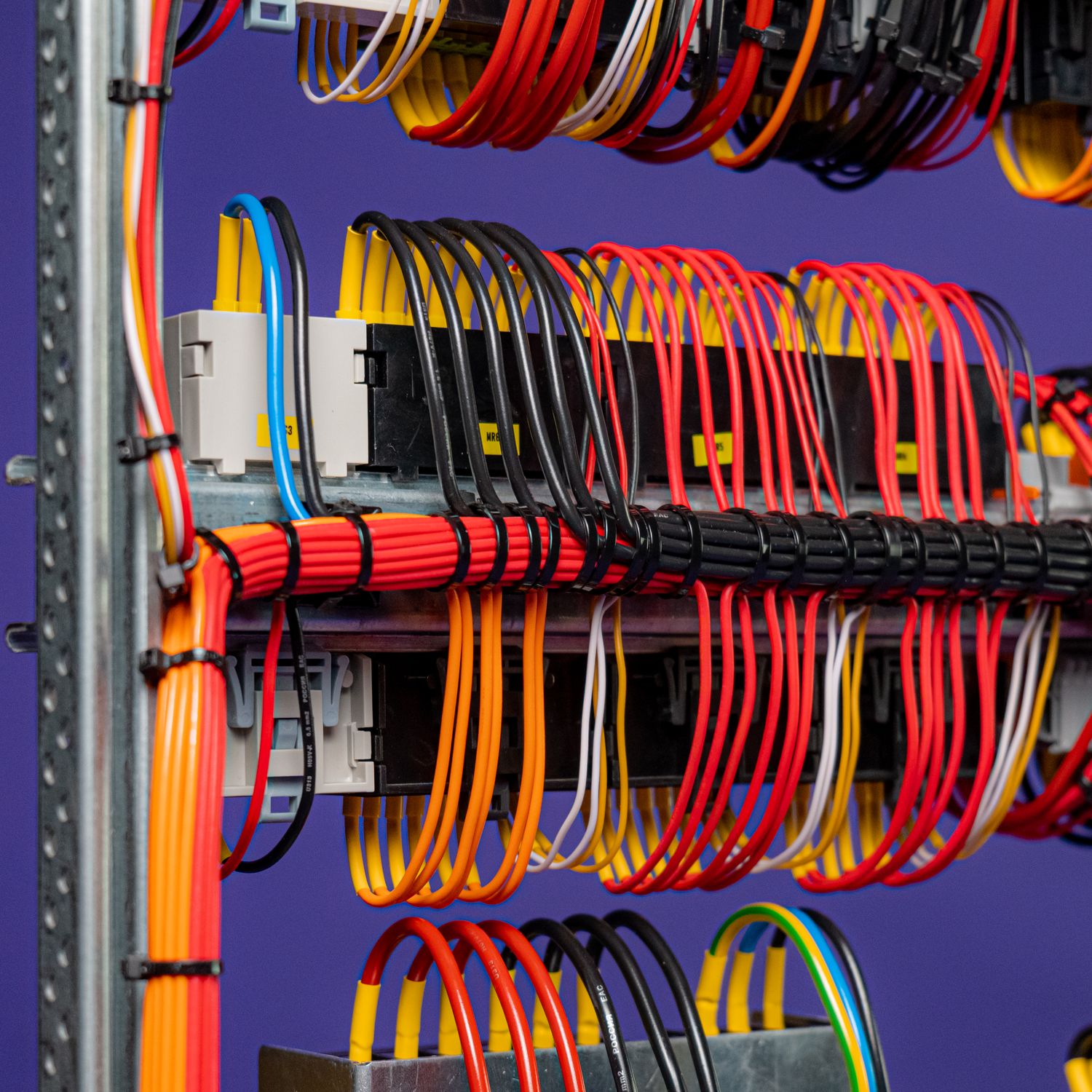

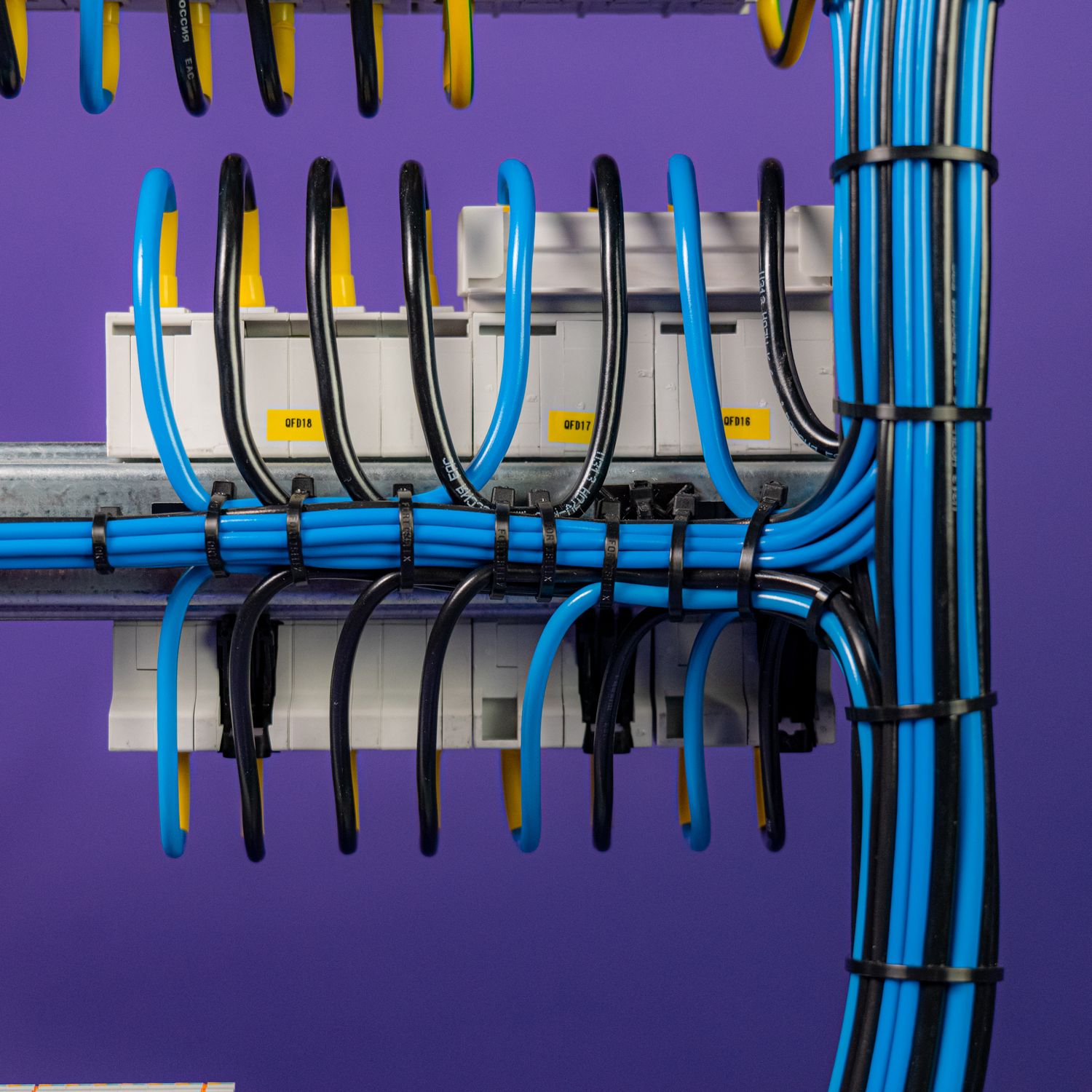

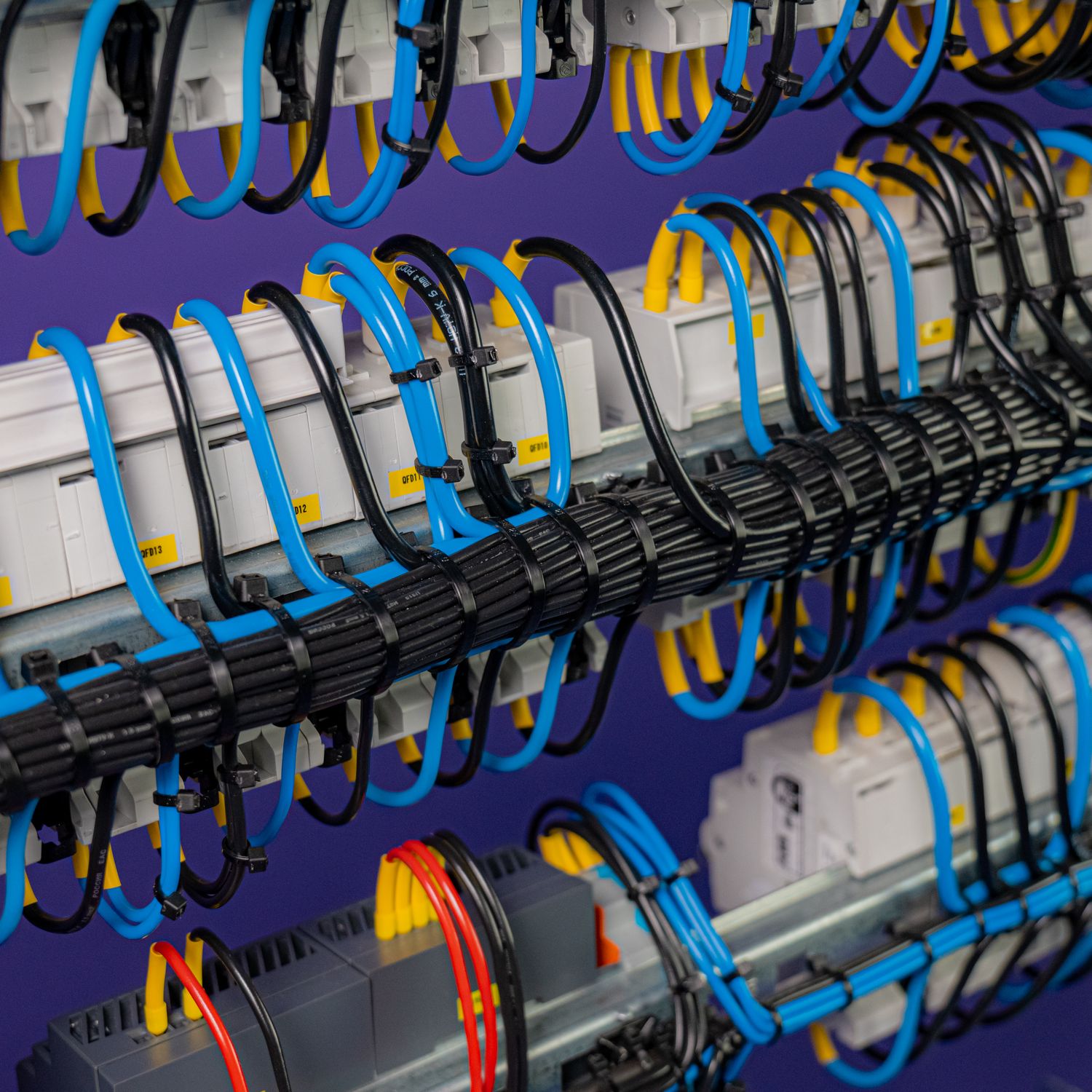

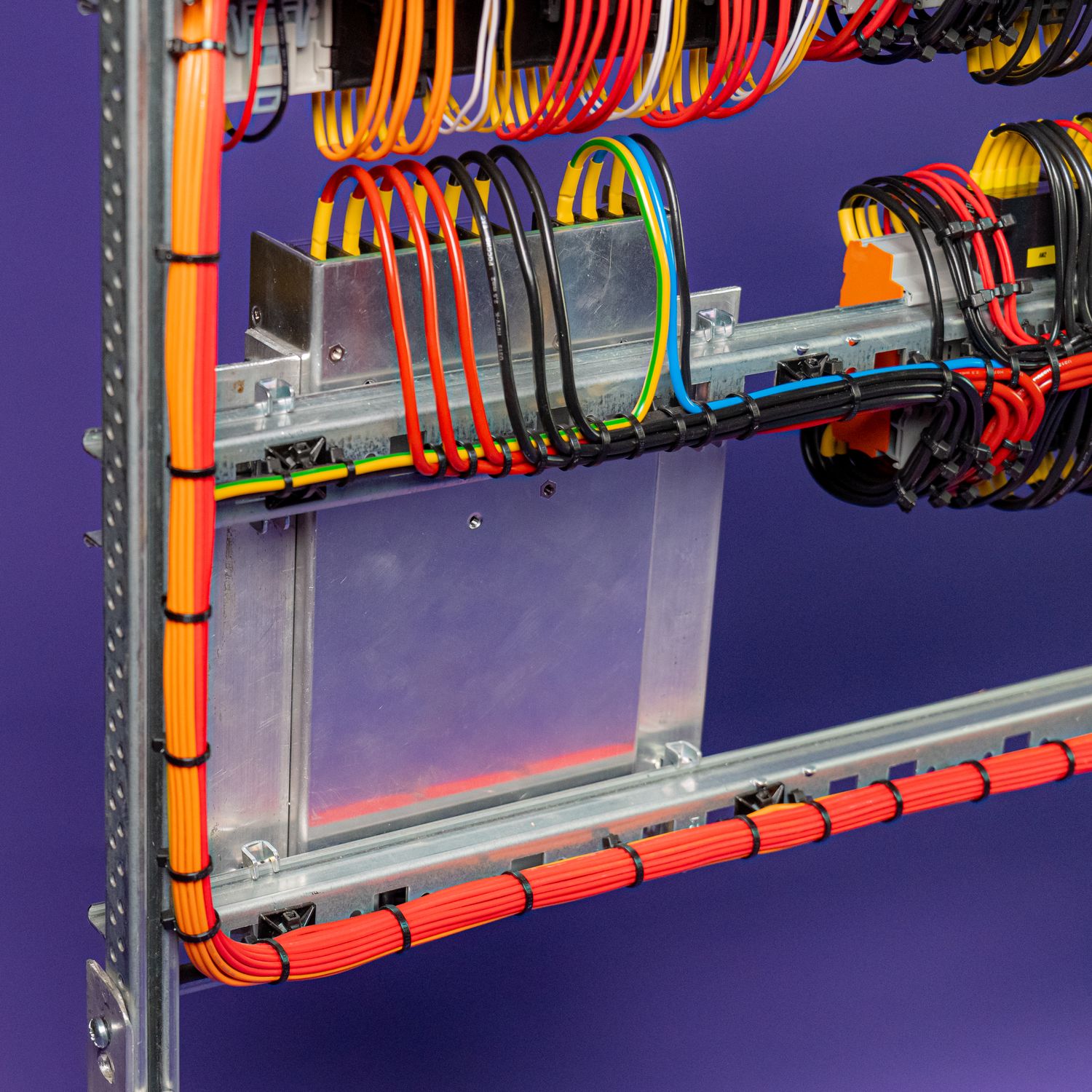

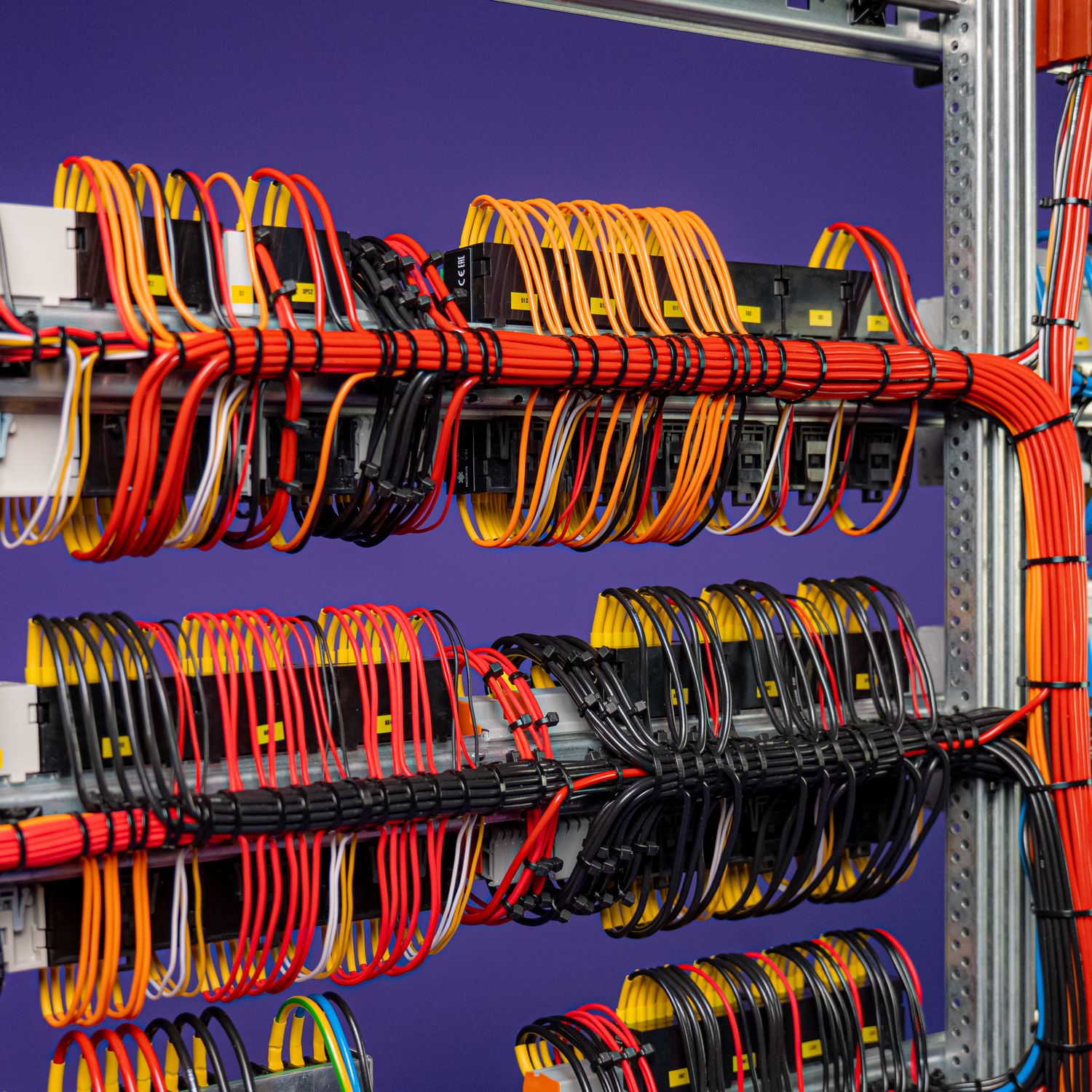

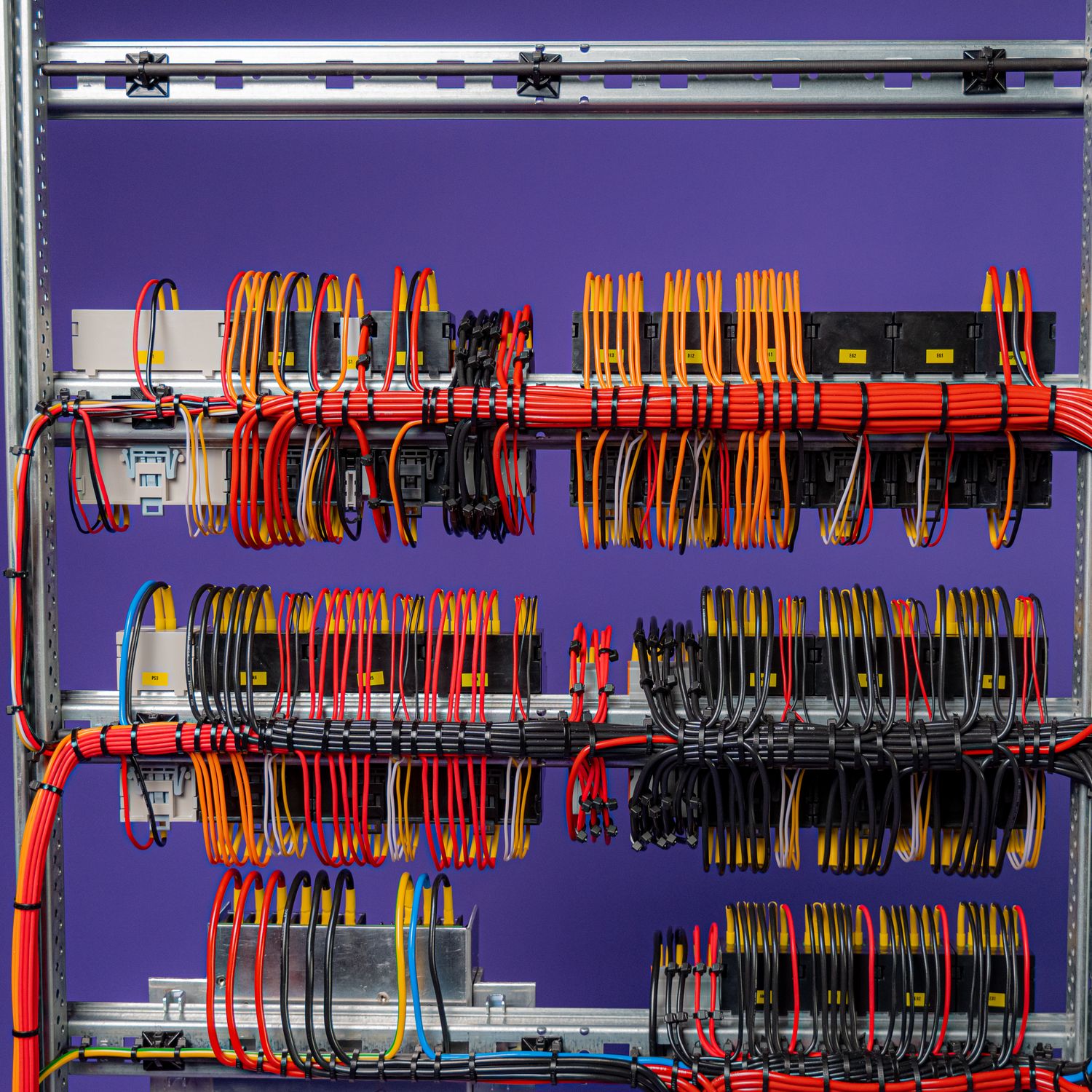

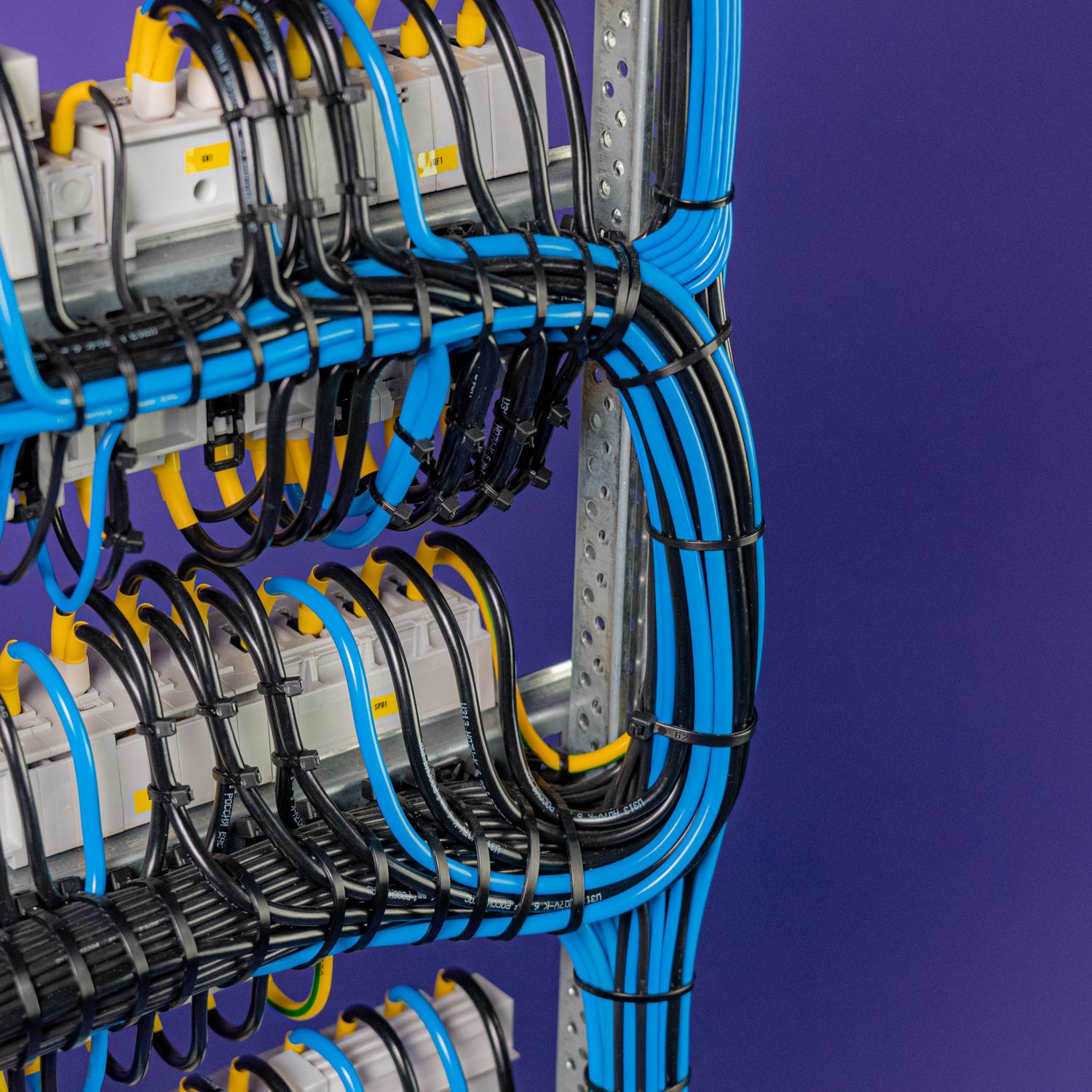

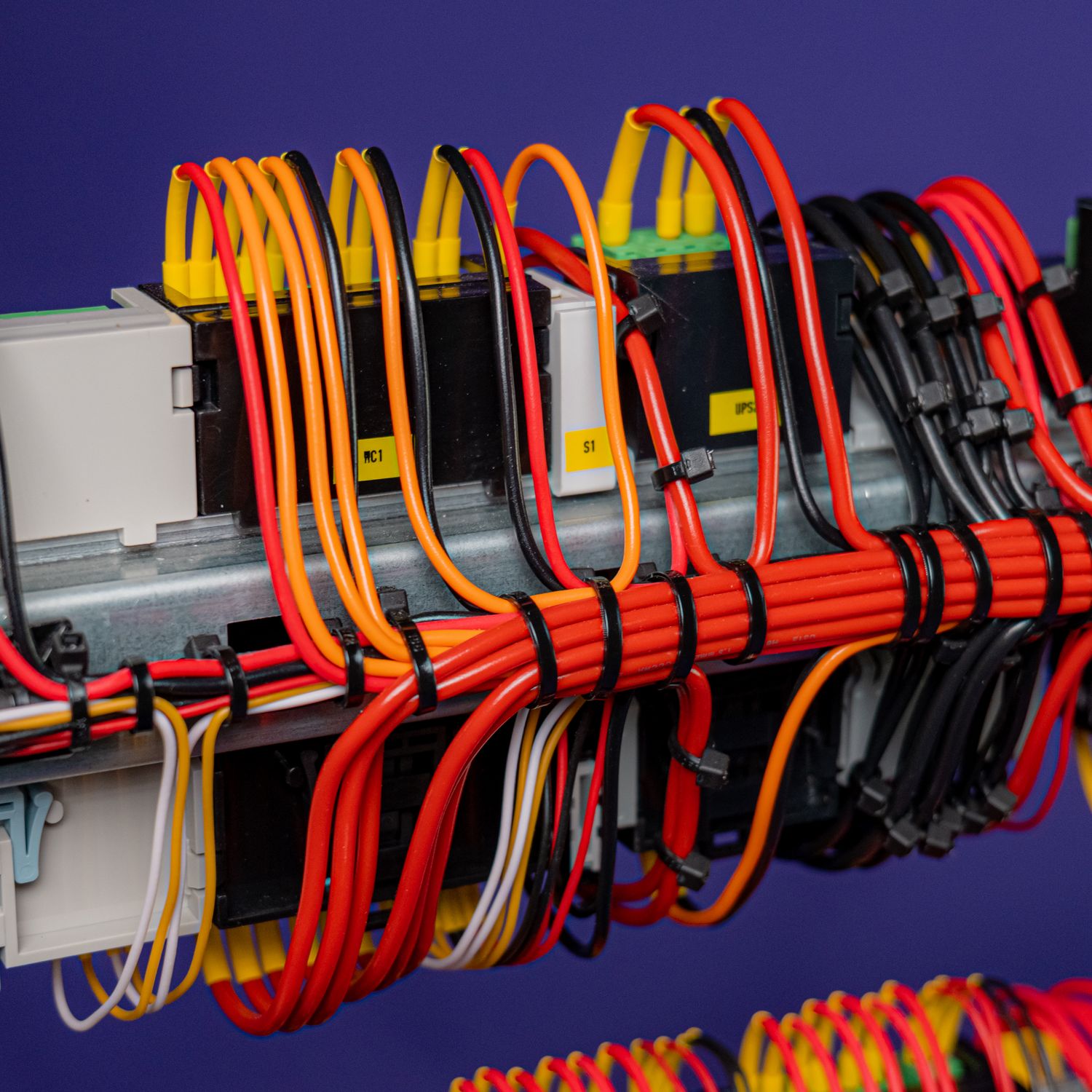

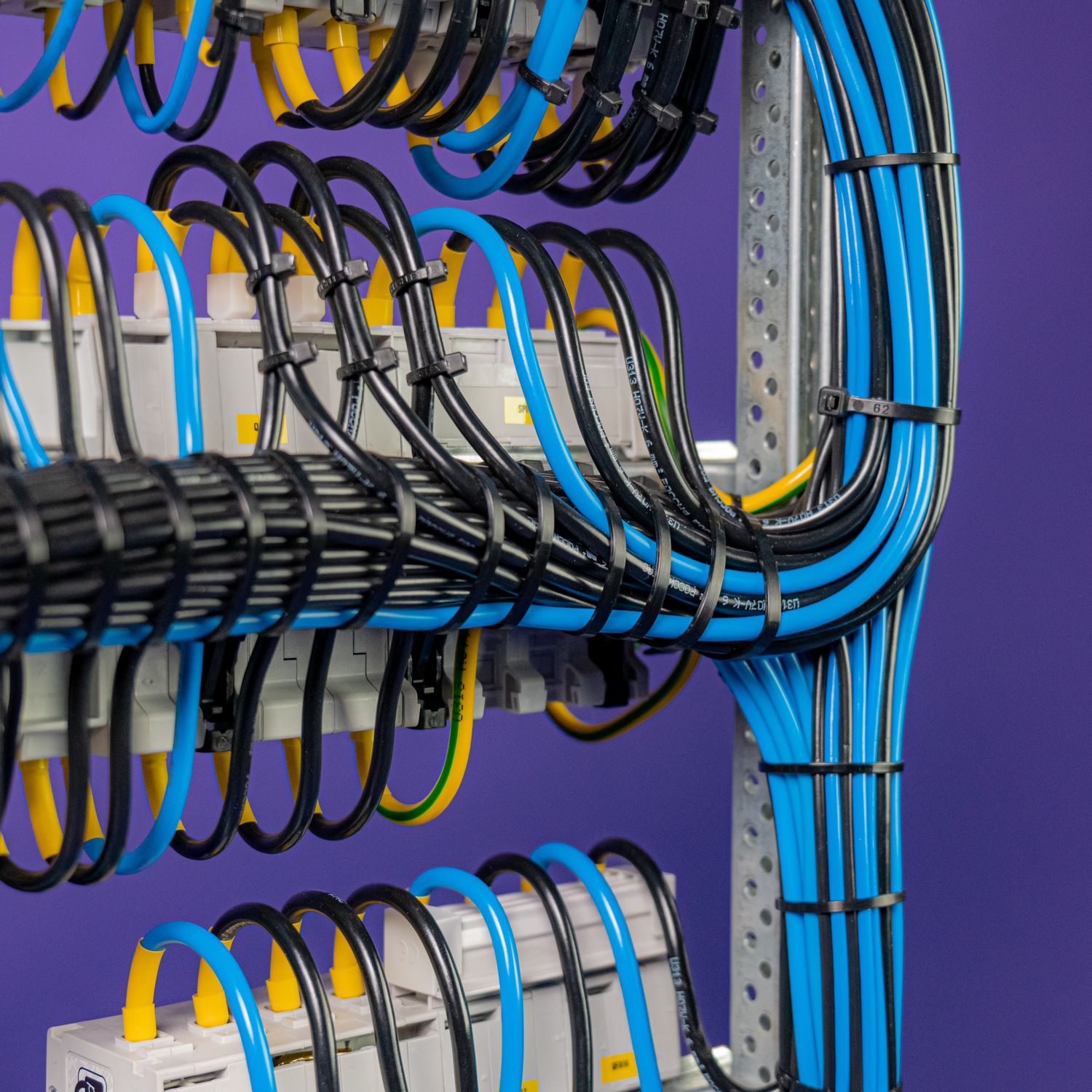

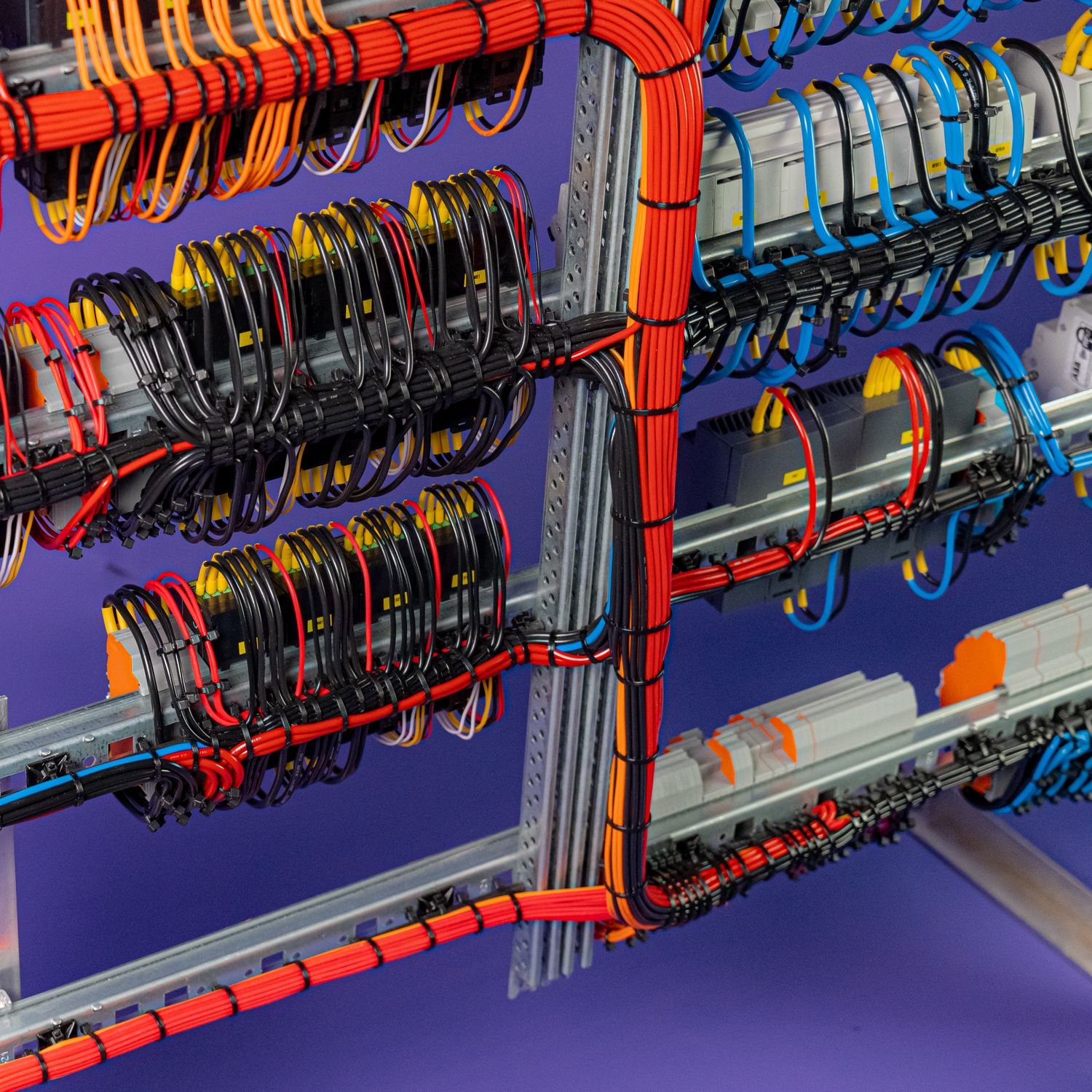

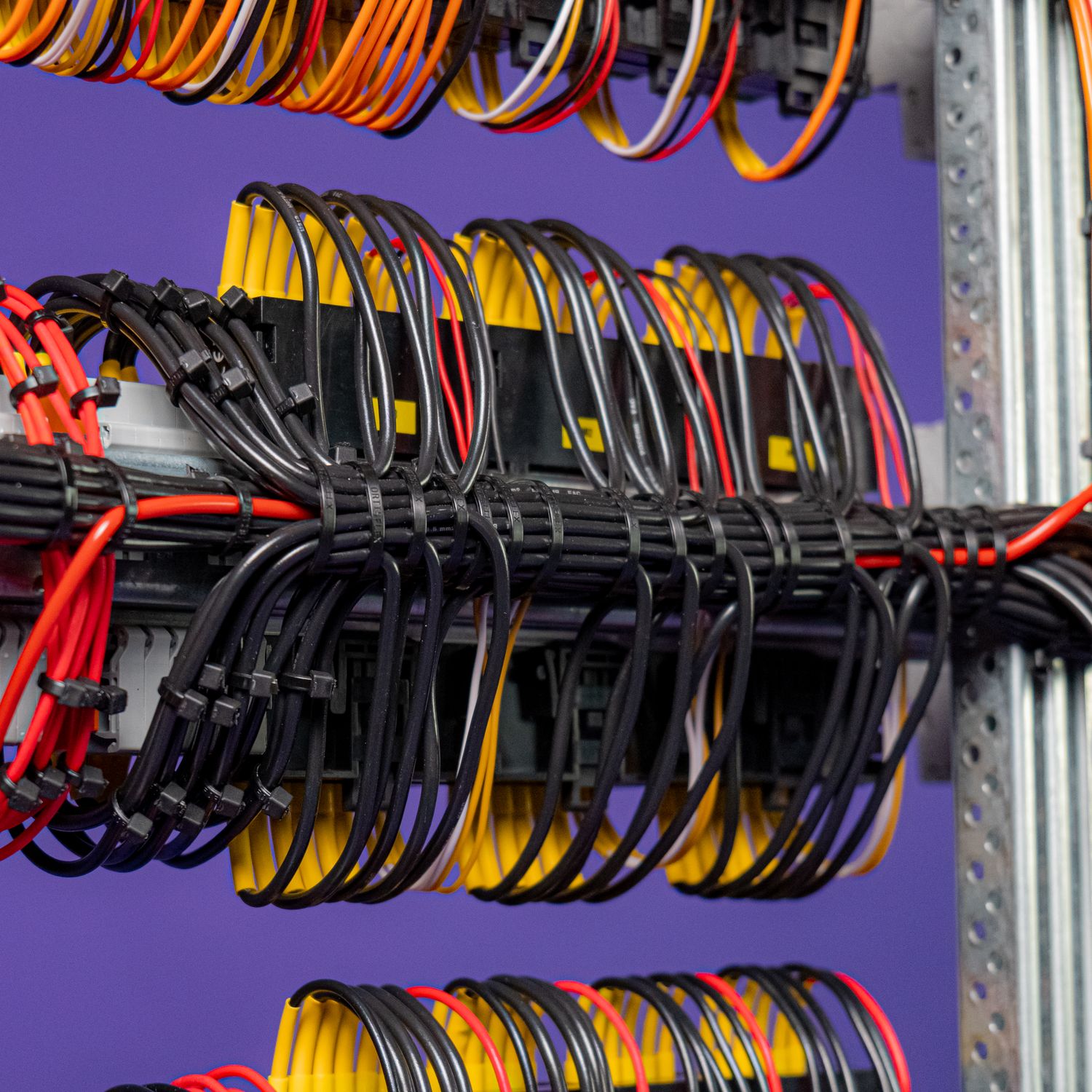

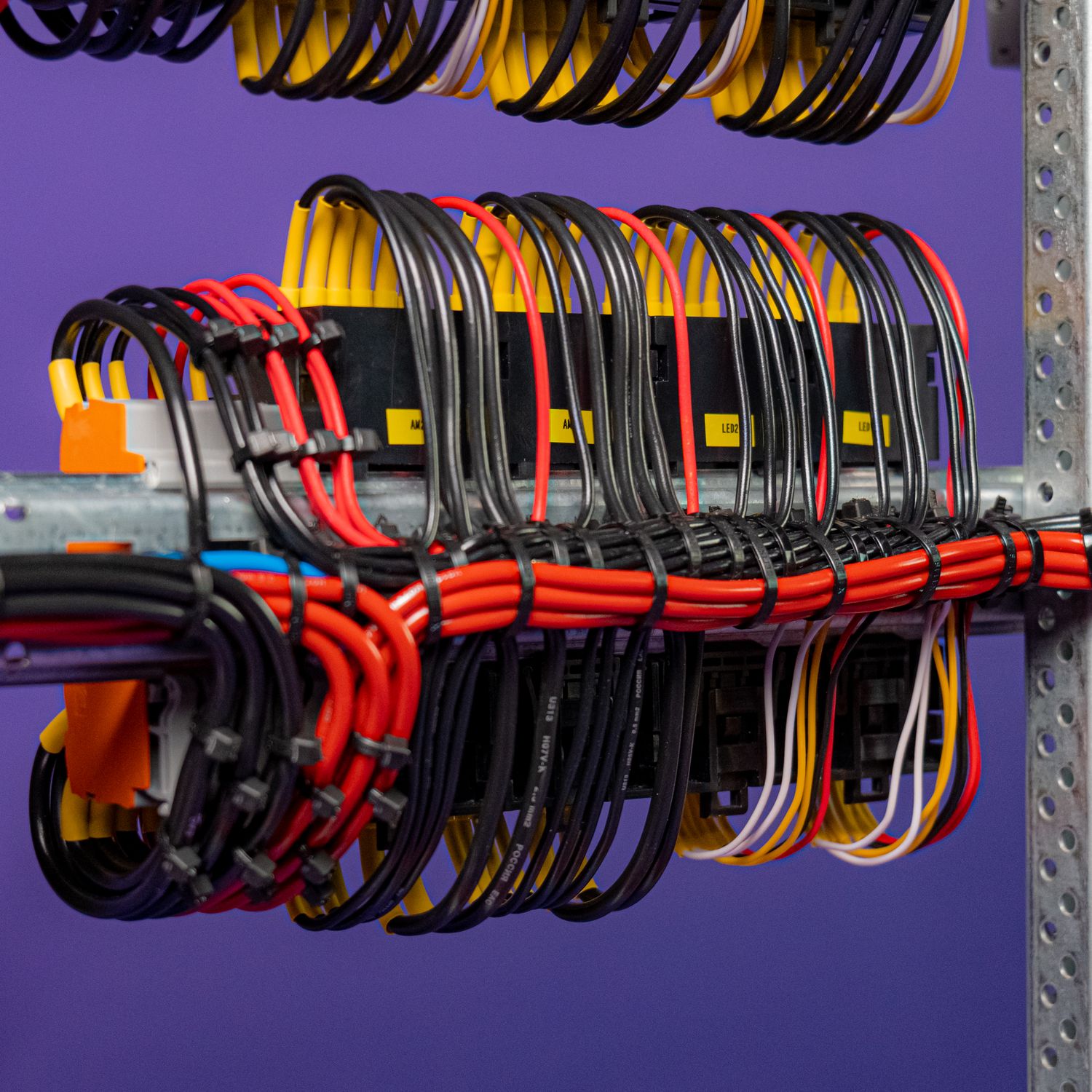

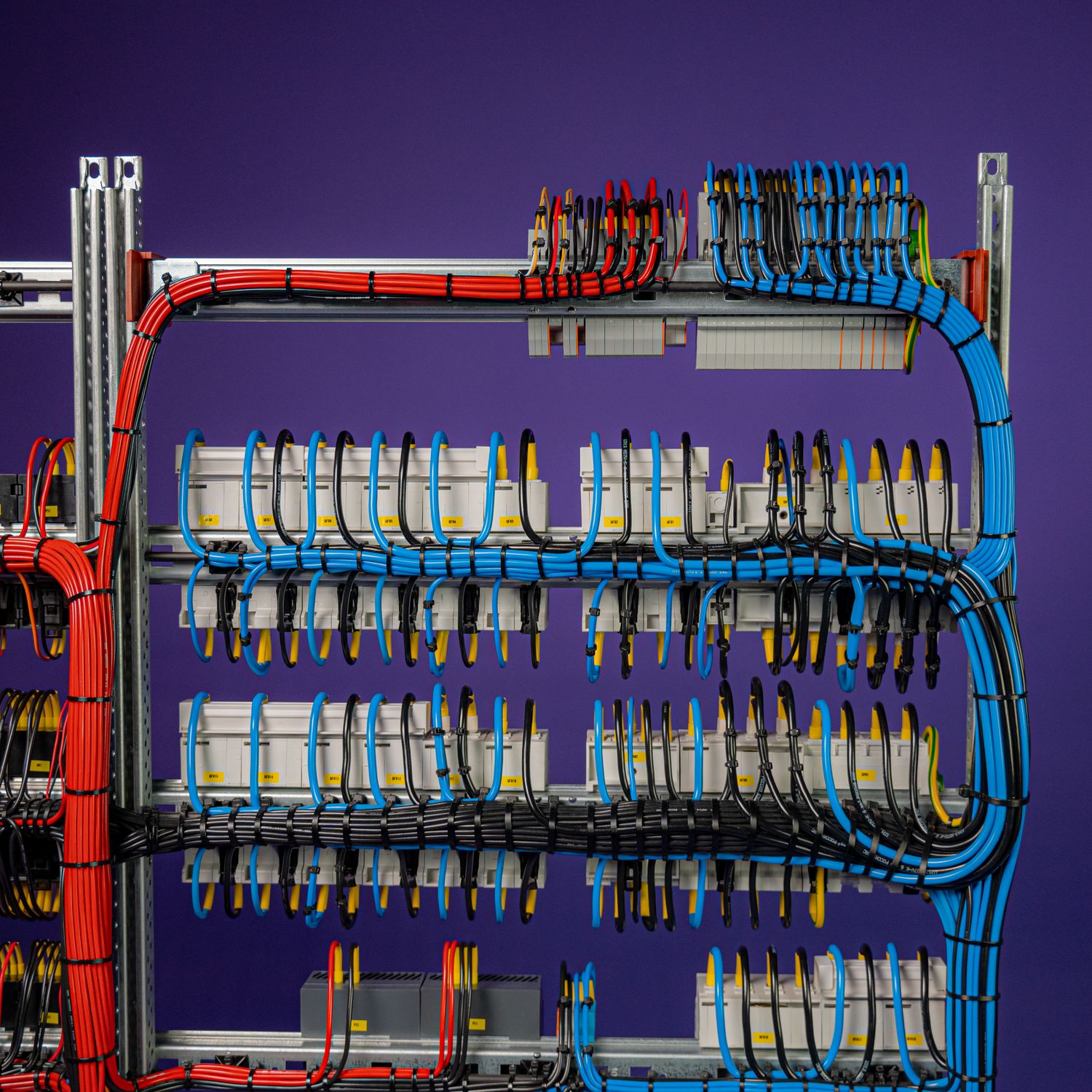

9. Фото задней части щита

Секция статьи "9. Фото задней части щита"

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.

загружается

Сборка щита умного дома на WIRENBOARD PRO.
