10.05.2024

Как правильно подготовиться к проекту. Советы начинающим интеграторам. Конференция WBCE 2024

Умный дом

Конференция

WBCE

1. Оглавление

Секция статьи "1. Оглавление"

2. Что такое проект умного дома

Секция статьи "2. Что такое проект умного дома"

загружается

Что такое проект умного дома.

Важно!

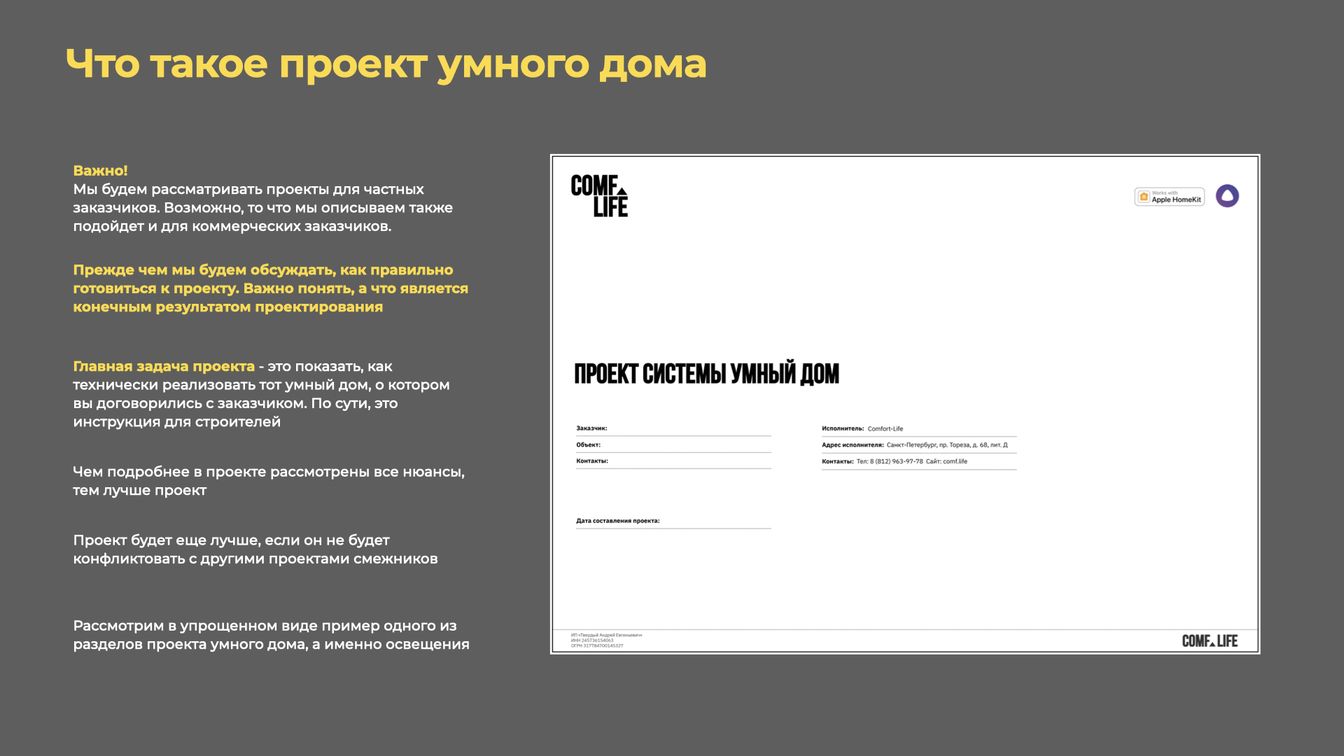

Мы будем рассматривать проекты для частных заказчиков. Возможно, то что мы описываем также подойдет и для коммерческих заказчиков.

Прежде чем мы будем обсуждать, как правильно готовиться к проекту. Важно понять, а что является конечным результатом проектирования

Главная задача проекта - это показать, как технически реализовать тот умный дом, о котором вы договорились с заказчиком. По сути, это инструкция для строителей

Чем подробнее в проекте рассмотрены все нюансы, тем лучше проект

Проект будет еще лучше, если он не будет конфликтовать с другими проектами смежников

Рассмотрим в упрощенном виде пример одного из разделов проекта умного дома, а именно освещения




загружается

Что такое проект умного дома.

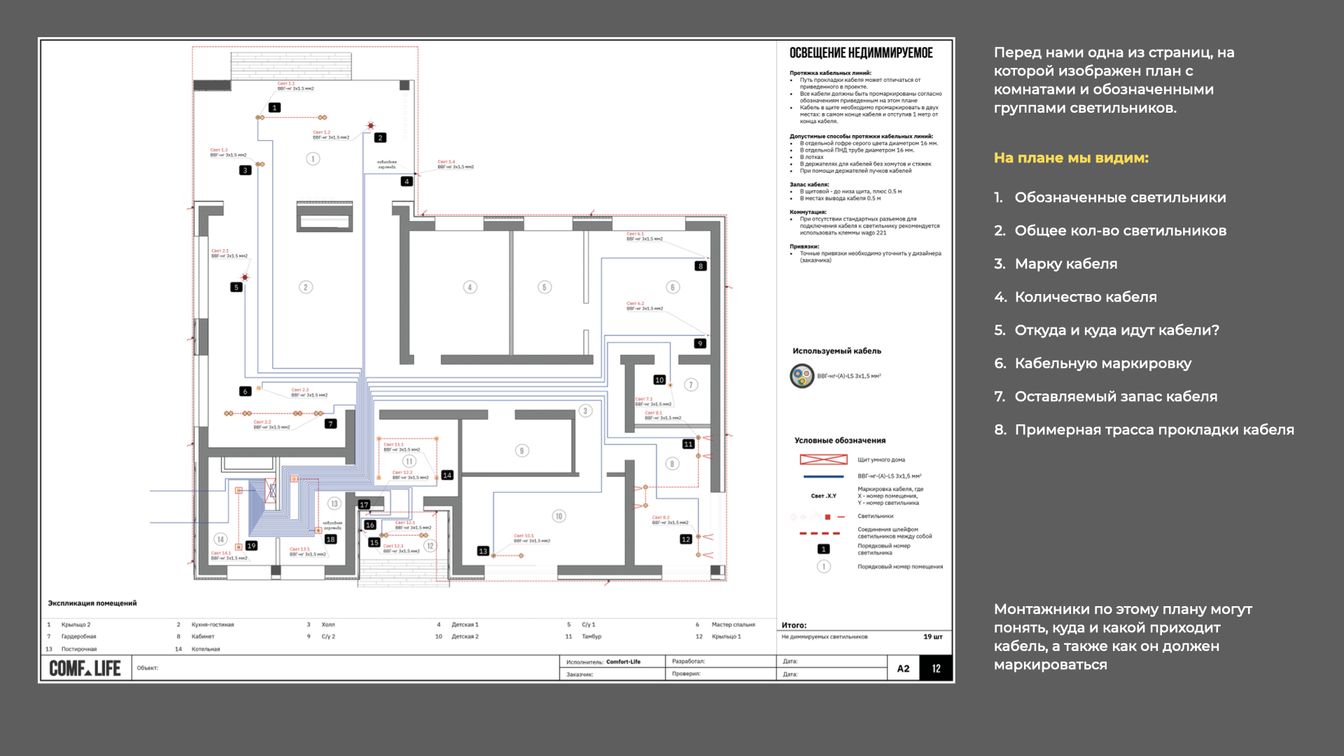

Перед нами одна из страниц, на которой изображен план с комнатами и обозначенными группами светильников.

На плане мы видим:
1. Обозначенные светильники
2. Общее кол-во светильников
3. Маркукабеля
4. Количество кабеля
5. Откуда и куда идут кабели
6. Кабельную маркировку
7. Оставляемый запас кабеля
8. Примерная трасса прокладки кабеля

Монтажники по этому плану могут понять, куда и какой приходит кабель, а также как он должен маркироваться




загружается

Что такое проект умного дома.

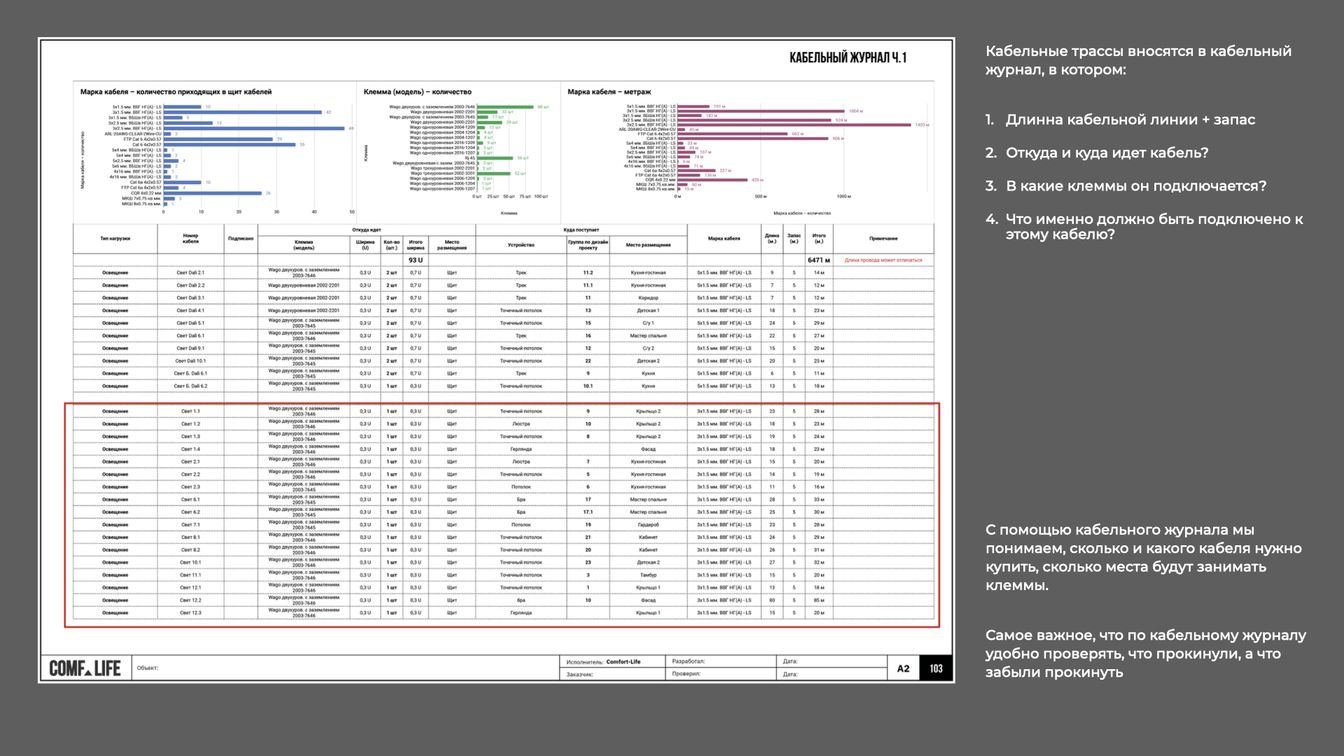

Кабельные трассы вносятся в кабельный журнал, в котором:

1. Длинна кабельной линии + запас
2. Откуда и куда идет кабель
3. В какие клеммы он подключается
4. Что именно должно быть подключено к этому кабелю

С помощью кабельного журнала мы понимаем, сколько и какого кабеля нужно купить, сколько места будут занимать клеммы.

Самое важное, что по кабельному журналу удобно проверять, что прокинули, а что забыли прокинуть




загружается

Что такое проект умного дома.

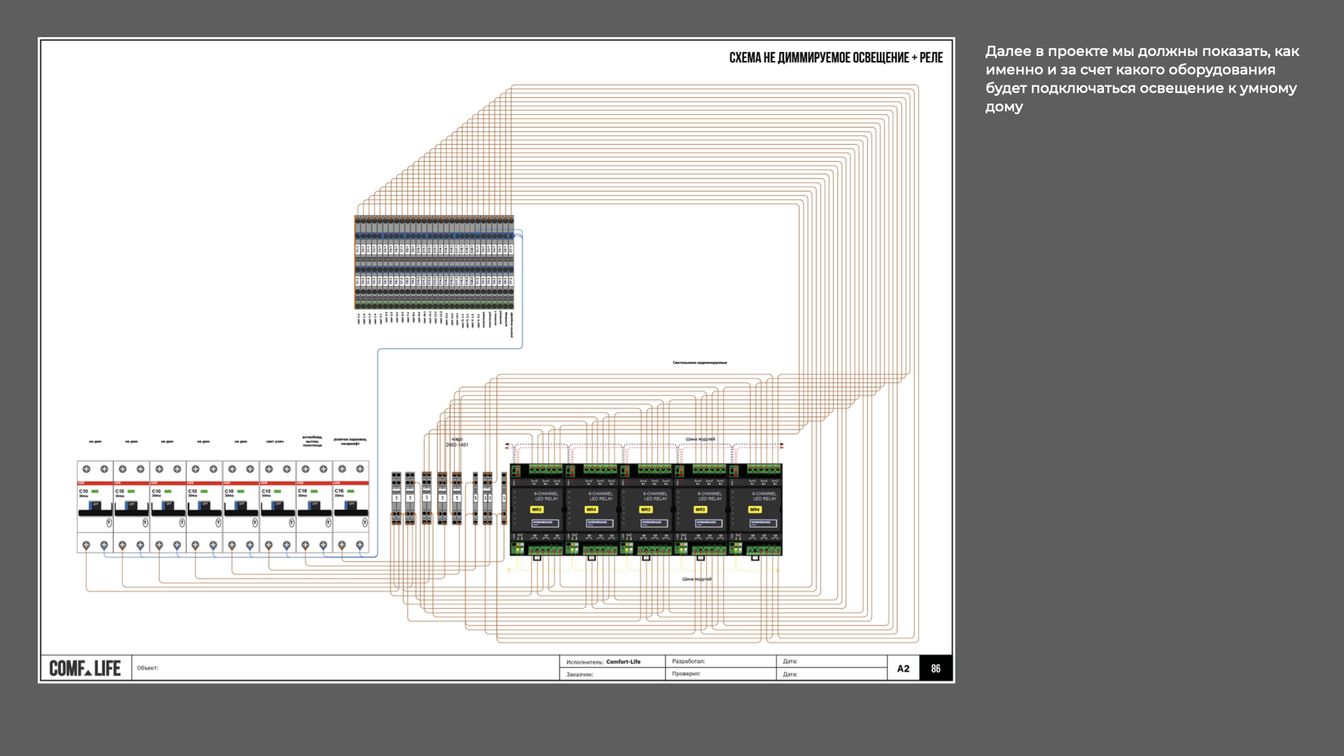

Далее в проекте мы должны показать, как именно и за счет какого оборудования будет подключаться освещение к умному дому




загружается

Что такое проект умного дома.

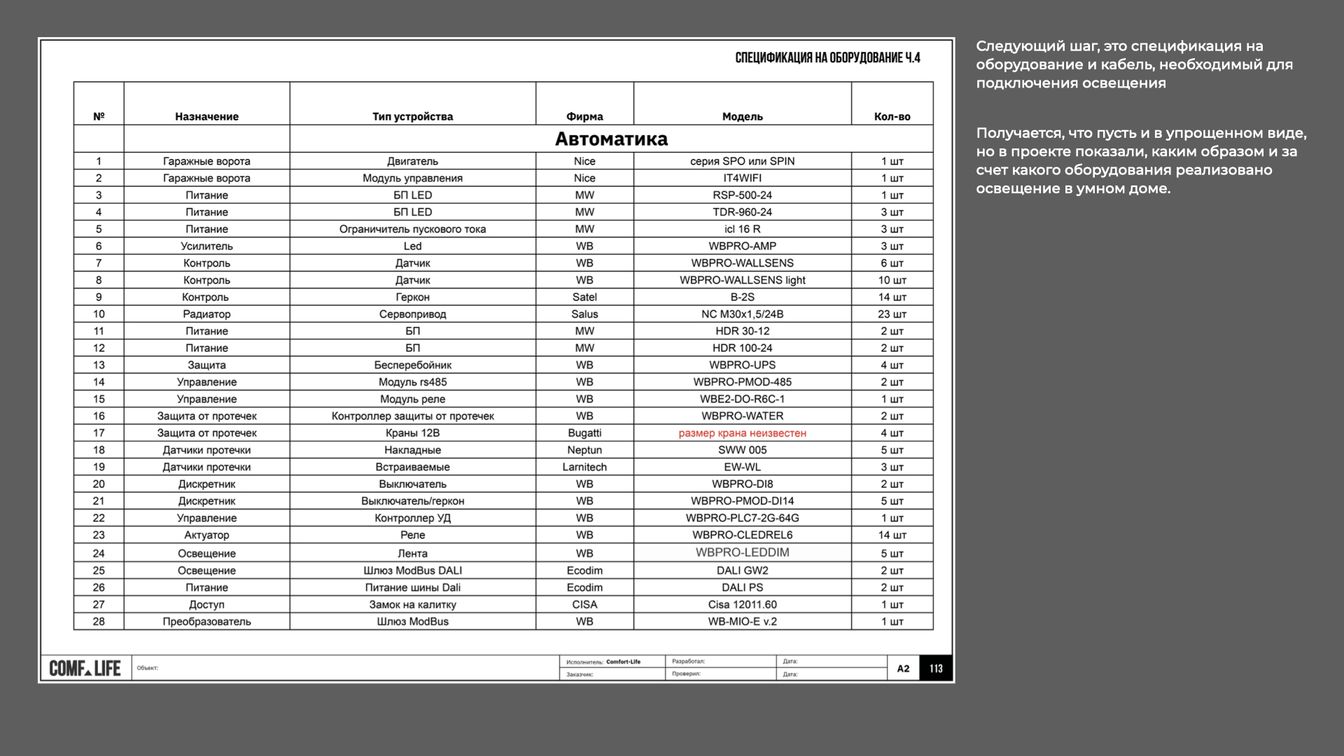

Следующий шаг, это спецификация на оборудование и кабель, необходимый для подключения освещения

Получается, что пусть и в упрощенном виде, но в проекте показали, каким образом и за счет какого оборудования реализовано освещение в умном доме.




загружается

Что такое проект умного дома.

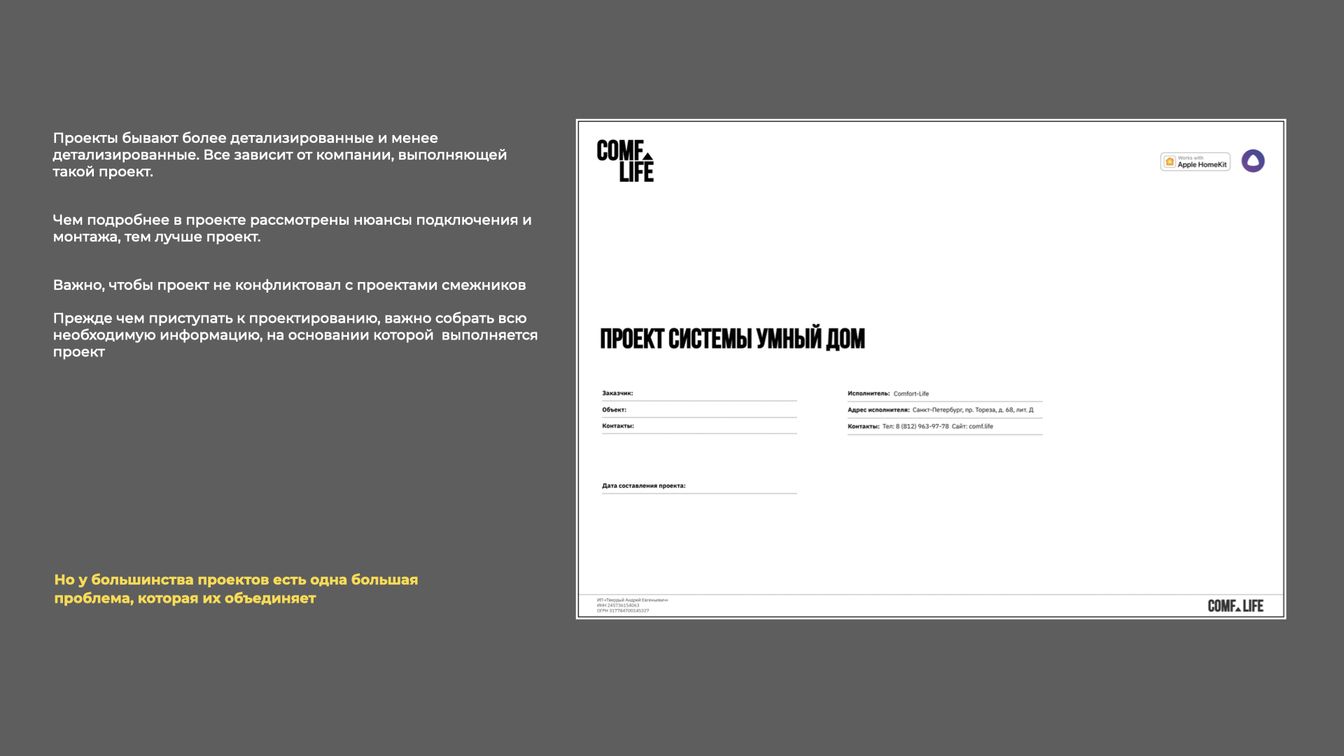

Проекты бывают более детализированные и менее детализированные. Все зависит от компании, выполняющей такой проект.

Чем подробнее в проекте рассмотрены нюансы подключения и монтажа, тем лучше проект.

Важно, чтобы проект не конфликтовал с проектами смежников

Прежде чем приступать к проектированию, важно собрать всю необходимую информацию, на основании которой выполняется проект

Но у большинства проектов есть одна большая проблема, которая их объединяет




2.1 Из чего состоит проект с точки зрения времени его выполнения?

Секция статьи "2.1 Из чего состоит проект с точки зрения времени его выполнения?"

загружается

Из чего состоит проект с точки зрения времени его выполнения?.

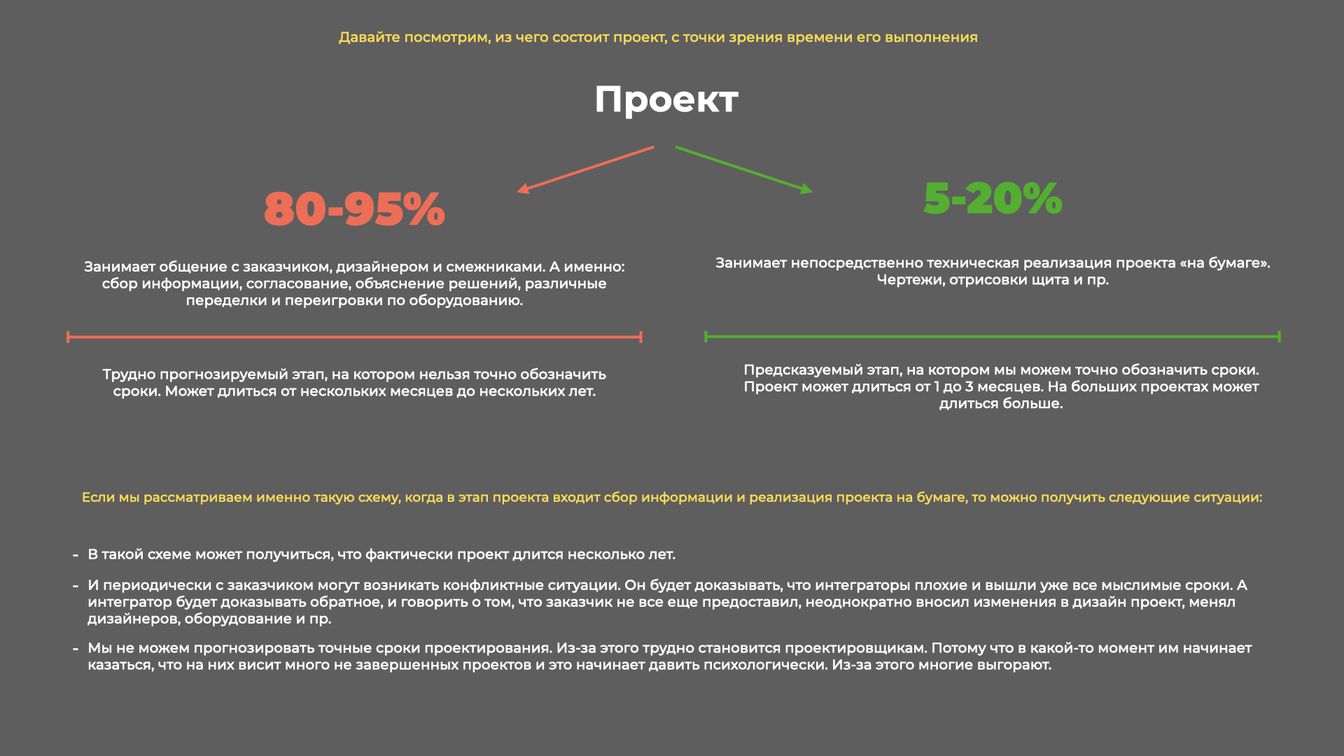

Давайте посмотрим, из чего состоит проект, с точки зрения времени его выполнения

Проект 80-95%
Занимает общение с заказчиком, дизайнером и смежниками. А именно: сбор информации, согласование, объяснение решений, различные переделки и переигровки по оборудованию.

Трудно прогнозируемый этап, на котором нельзя точно обозначить сроки. Может длиться от нескольких месяцев до нескольких лет.


Проект 5-20%
Занимает непосредственно техническая реализация проекта «на бумаге». Чертежи, отрисовки щита и пр.

Предсказуемый этап, на котором мы можем точно обозначить сроки. Проект может длиться от 1 до 3 месяцев. На больших проектах может длиться больше.

Если мы рассматриваем именно такую схему, когда в этап проекта входит сбор информации и реализация проекта на бумаге, то можно получить следующие ситуации:

- В такой схеме может получиться, что фактически проект длится несколько лет.

- И периодически с заказчиком могут возникать конфликтные ситуации. Он будет доказывать, что интеграторы плохие и вышли уже все мыслимые сроки. А интегратор будет доказывать обратное, и говорить о том, что заказчик не все еще предоставил, неоднократно вносил изменения в дизайн проект, менял дизайнеров, оборудование и пр.

- Мы не можем прогнозировать точные сроки проектирования. Из-за этого трудно становится проектировщикам. Потому что в какой-то момент им начинает казаться, что на них висит много не завершенных проектов и это начинает давить психологически. Из-за этого многие выгорают.




загружается

Шаг 4. Подбираем оборудование для умного дома.

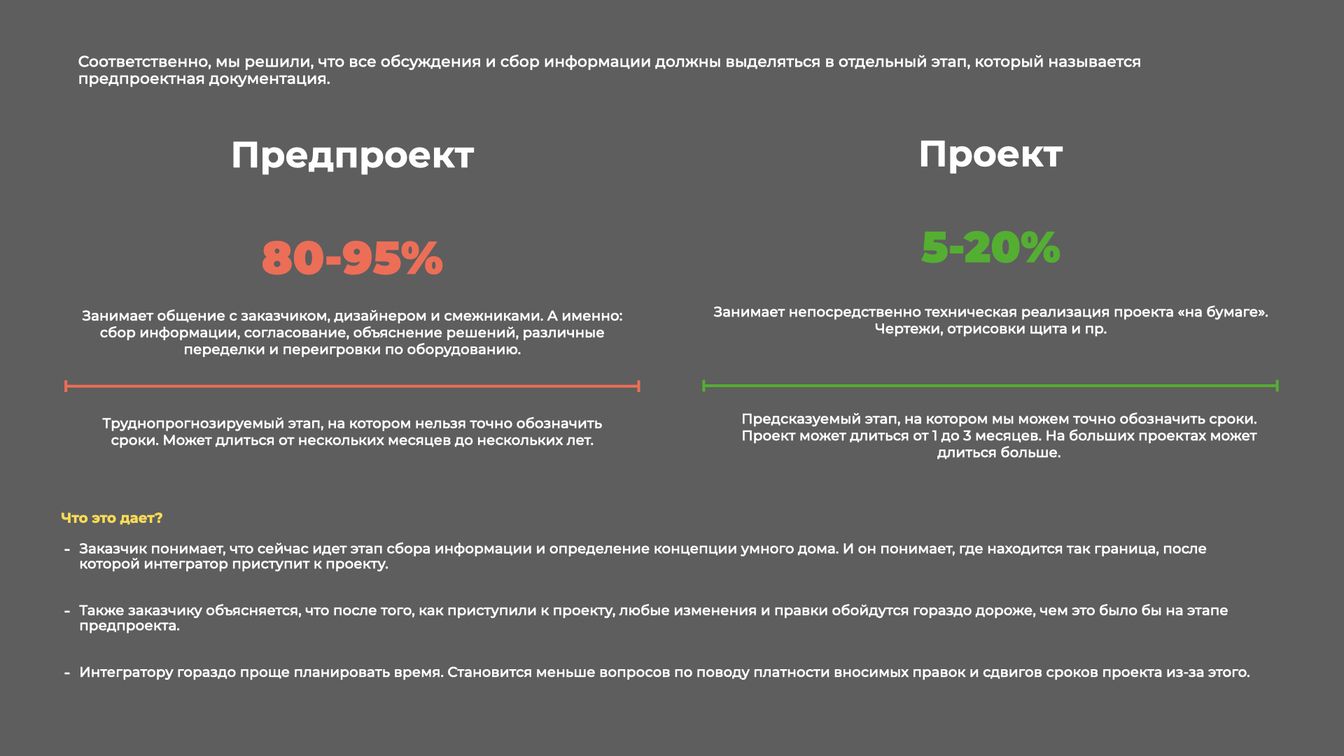

Соответственно, мы решили, что все обсуждения и сбор информации должны выделяться в отдельный этап, который называется предпроектная документация.

Предпроект 90-95%
Занимает общение с заказчиком, дизайнером и смежниками. А именно: сбор информации, согласование, объяснение решений, различные переделки и переигровки по оборудованию.

Труднопрогнозируемый этап, на котором нельзя точно обозначить сроки. Может длиться от нескольких месяцев до нескольких лет.


Проект 5-20%
Занимает непосредственно техническая реализация проекта «на бумаге». Чертежи, отрисовки щита и пр.

Предсказуемый этап, на котором мы можем точно обозначить сроки. Проект может длиться от 1 до 3 месяцев. На больших проектах может длиться больше.


Что это дает?
- Заказчик понимает, что сейчас идет этап сбора информации и определение концепции умного дома. И он понимает, где находится так граница, после которой интегратор приступит к проекту.

- Также заказчику объясняется, что после того, как приступили к проекту, любые изменения и правки обойдутся гораздо дороже, чем это было бы на этапе предпроекта.

- Интегратору гораздо проще планировать время. Становится меньше вопросов по поводу платности вносимых правок и сдвигов сроков проекта из-за этого.




3. Первые этапы общения с заказчиком

Секция статьи "3. Первые этапы общения с заказчиком"

загружается

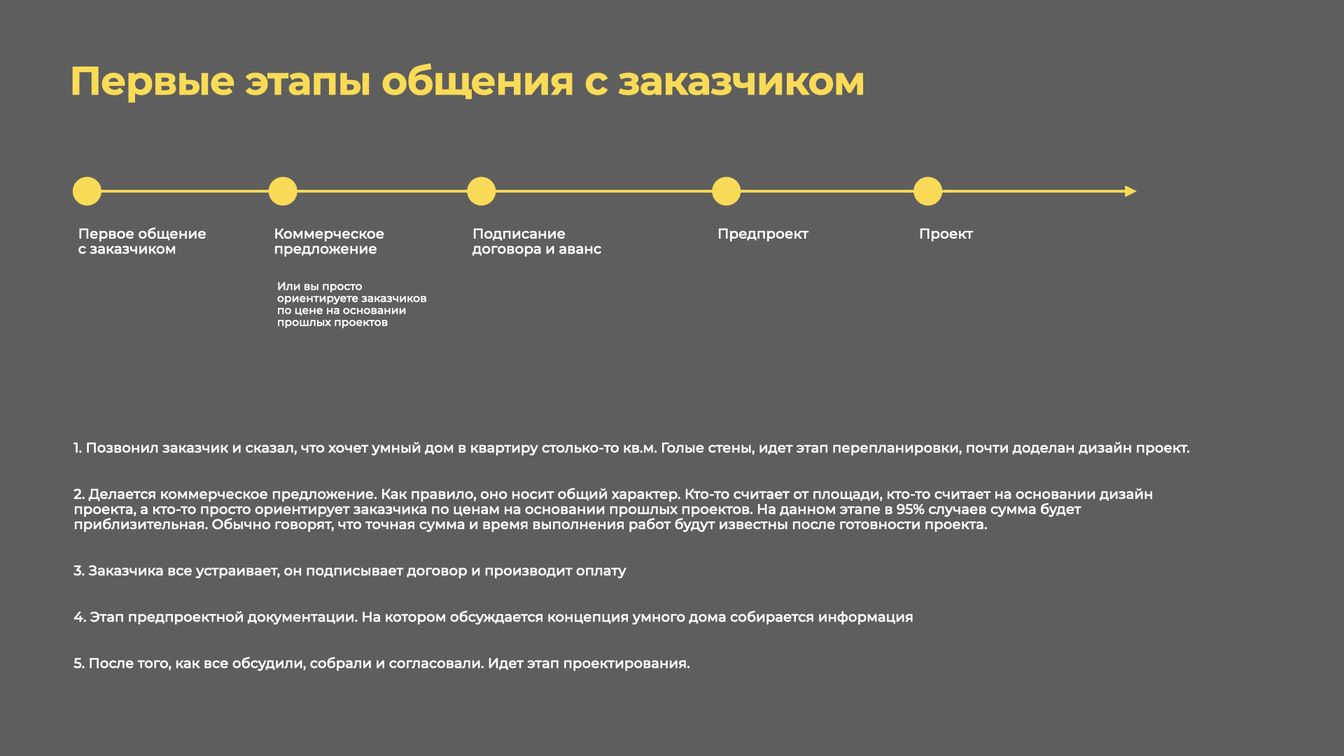

Первые этапы общения с заказчиком.

1. Позвонил заказчик и сказал, что хочет умный дом в квартиру столько-то кв.м. Голые стены, идет этап перепланировки, почти доделан дизайн проект.

2. Делается коммерческое предложение. Как правило, оно носит общий характер. Кто-то считает от площади, кто-то считает на основании дизайн проекта, а кто-то просто ориентирует заказчика по ценам на основании прошлых проектов. На данном этапе в 95% случаев сумма будет приблизительная. Обычно говорят, что точная сумма и время выполнения работ будут известны после готовности проекта.

3. Заказчика все устраивает, он подписывает договор и производит оплату

4. Этап предпроектной документации. На котором обсуждается концепция умного дома собирается информация

5. После того, как все обсудили, собрали и согласовали. Идет этап проектирования.




4. Что же такое предпроектная документация

Секция статьи "4. Что же такое предпроектная документация"

загружается

Шаг 6. Подбираем оборудование для электрической части щита.

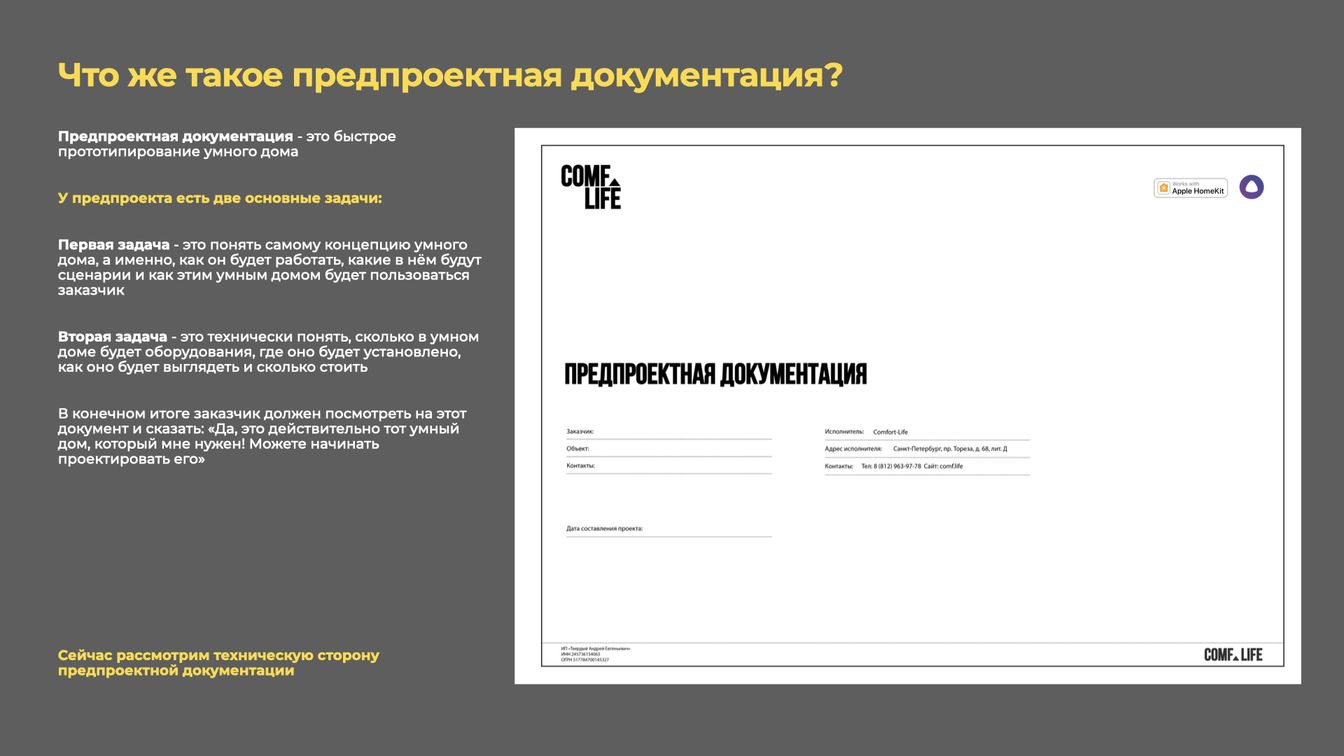

Предпроектная документация — это быстрое прототипирование умного дома

У предпроекта есть две основные задачи:

Первая задача — это понять самому концепцию умного дома, а именно, как он будет работать, какие в нём будут сценарии и как этим умным домом будет пользоваться заказчик

Вторая задача — это технически понять, сколько в умном доме будет оборудования, где оно будет установлено, как оно будет выглядеть и сколько стоить

В конечном итоге заказчик должен посмотреть на этот документ и сказать: «Да, это действительно тот умный дом, который мне нужен! Можете начинать проектировать его»

Сейчас рассмотрим техническую сторону предпроектной документации




5. Из чего состоит умный дом

Секция статьи "5. Из чего состоит умный дом"

загружается

Шаг 7. Переносим электрическое оборудование на отрисовку щита.

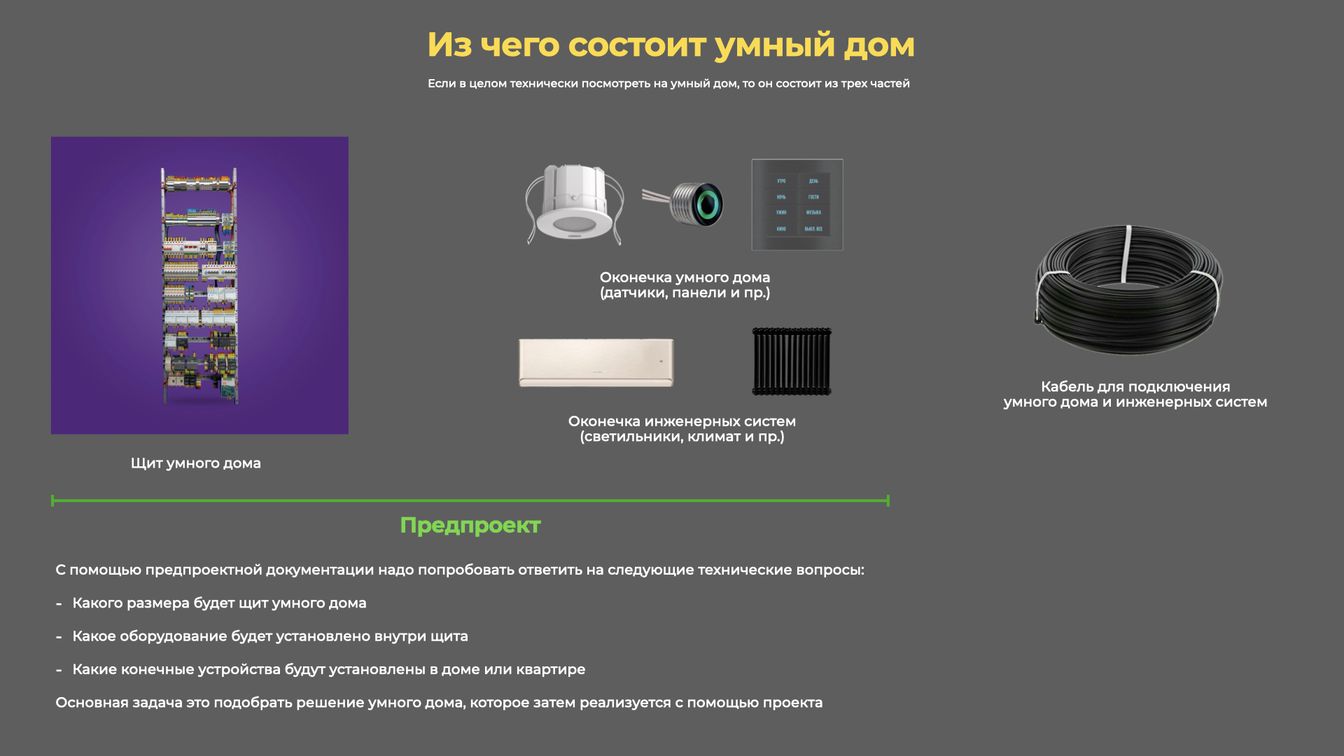

Если в целом технически посмотреть на умный дом, то он состоит из трех частей

1. Щит умного дома
2. Оконечка умного дома (датчики, панели и пр.) и оконечка инженерных систем (светильники, климат и пр.)
3. Кабель для подключения умного дома и инженерных систем


С помощью предпроектной документации надо попробовать ответить на следующие технические вопросы:

• Какого размера будет щит умного дома?
• Какое оборудование будет установлено внутри щита?
• Какие конечные устройства будут установлены в доме или квартире?

Основная задача это подобрать решение умного дома, которое затем реализуется с помощью проекта




6. С чего начать

Секция статьи "6. С чего начать"

загружается

Шаг 8. Подбираем щит необходимого размера.

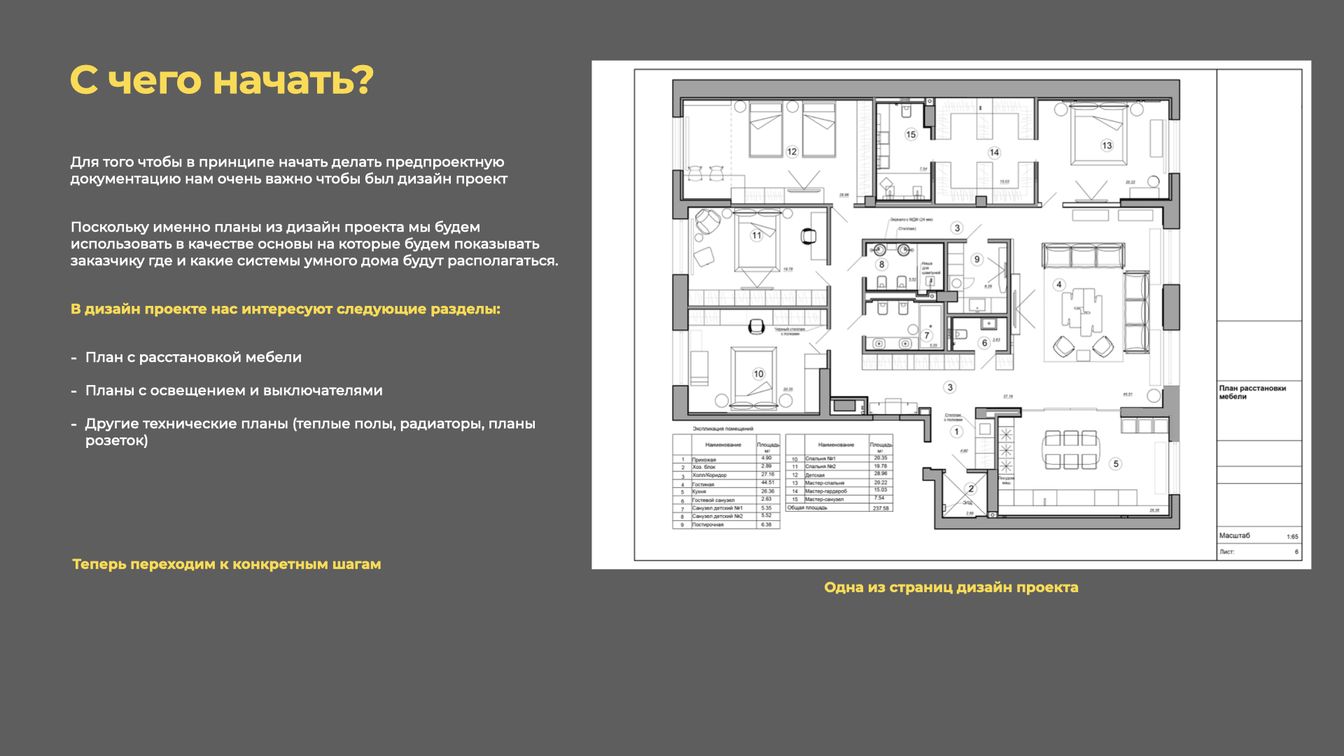

Для того чтобы в принципе начать делать предпроектную документацию нам очень важно чтобы был дизайн проект

Поскольку именно планы из дизайн проекта мы будем использовать в качестве основы на которые будем показывать заказчику где и какие системы умного дома будут располагаться.

В дизайн проекте нас интересуют следующие разделы:
План с расстановкой мебели
Планы с освещением и выключателями
Другие технические планы (теплые полы, радиаторы, планы розеток)

Теперь переходим к конкретным шагам




6.1 Шаг 1. Считаем количество инженерки

Секция статьи "6.1 Шаг 1. Считаем количество инженерки"

загружается

Шаг 9. Составляем спецификацию с ценами на оборудование.

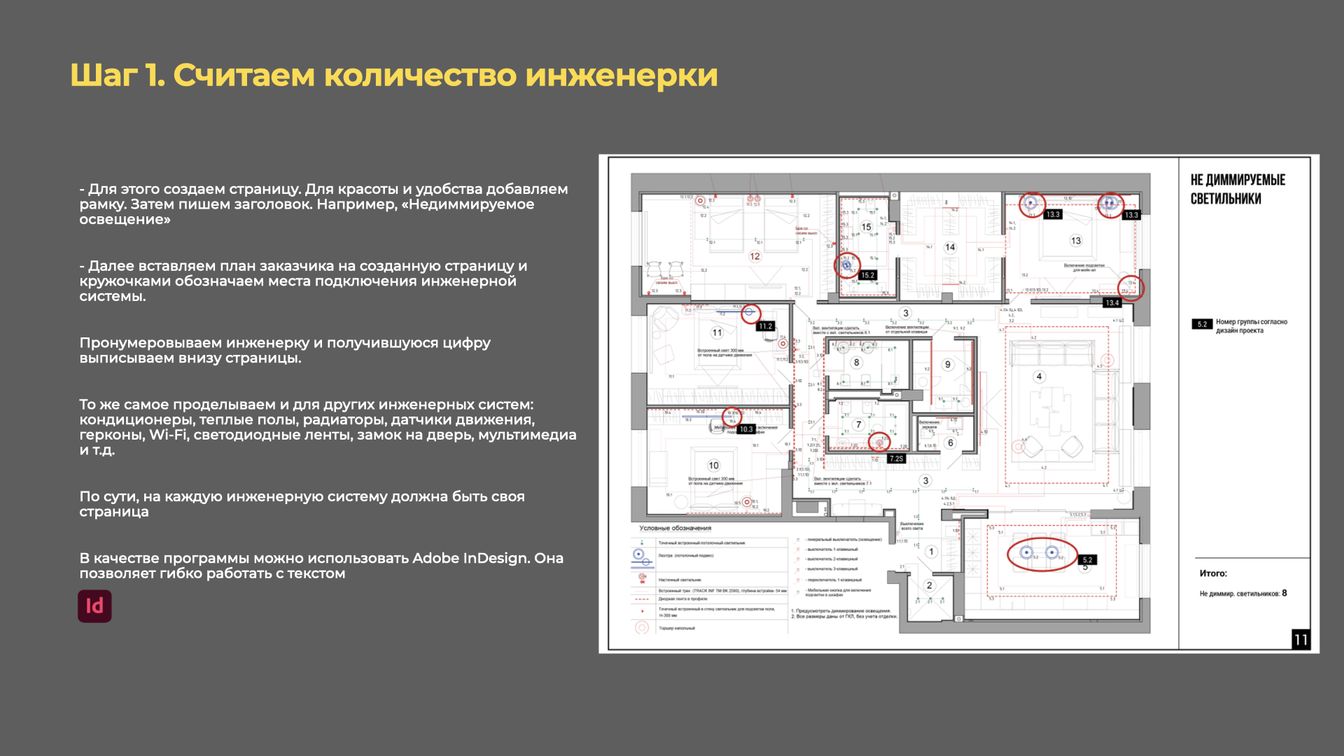

- Для этого создаем страницу. Для красоты и удобства добавляем рамку. Затем пишем заголовок. Например, «Недиммируемое освещение»

- Далее вставляем план заказчика на созданную страницу и кружочками обозначаем места подключения инженерной системы.

Пронумеровываем инженерку и получившуюся цифру выписываем внизу страницы.

То же самое проделываем и для других инженерных систем: кондиционеры, теплые полы, радиаторы, датчики движения, герконы, Wi-Fi, светодиодные ленты, замок на дверь, мультимедиа и т.д.

По сути, на каждую инженерную систему должна быть своя страница

В качестве программы можно использовать Adobe InDesign. Она позволяет гибко работать с текстом




6.2 Шаг 2. Создаем таблицу по светильникам и светодиодным лентам

Секция статьи "6.2 Шаг 2. Создаем таблицу по светильникам и светодиодным лентам"

загружается

Вторая важная задача предпроекта.

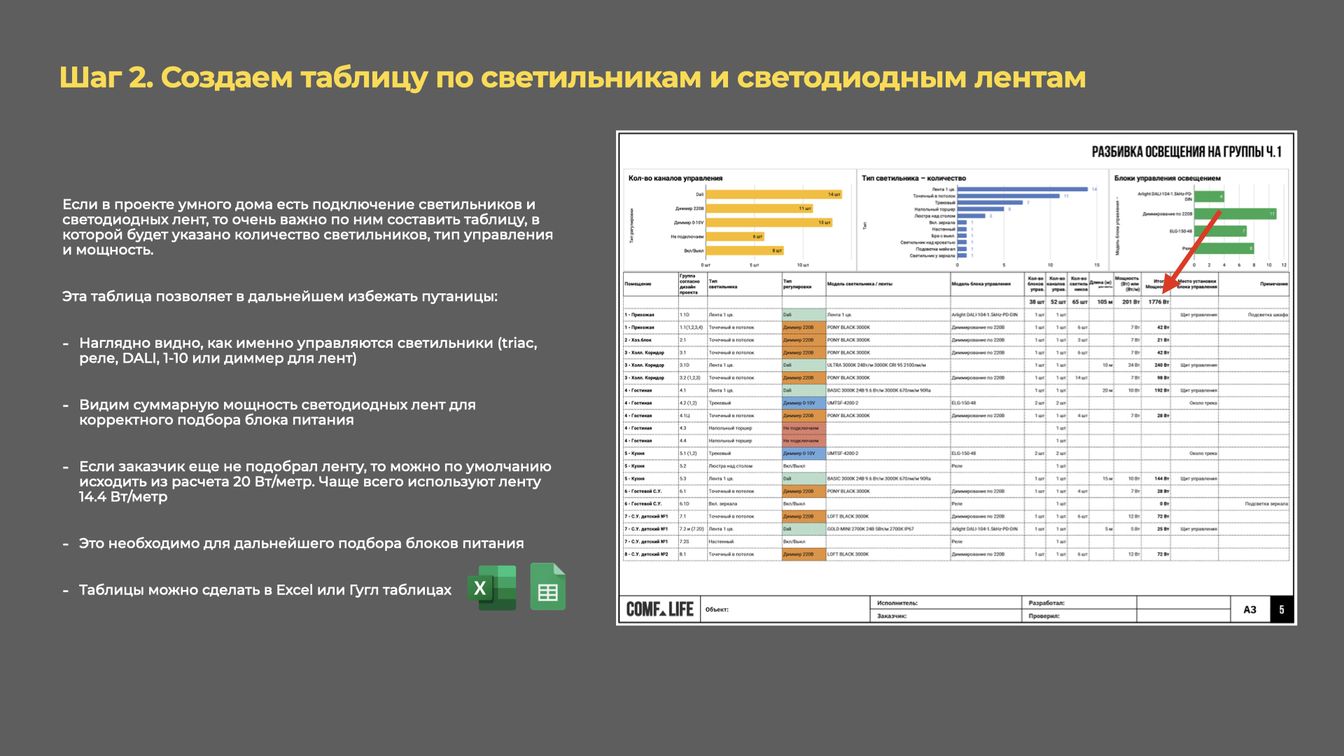

Если в проекте умного дома есть подключение светильников и светодиодных лент, то очень важно по ним составить таблицу, в которой будет указано количество светильников, тип управления и мощность.

Эта таблица позволяет в дальнейшем избежать путаницы:

- Наглядно видно, как именно управляются светильники (triac, реле, DALI, 1-10 или диммер для лент)

- Видим суммарную мощность светодиодных лент для корректного подбора блока питания

- Если заказчик еще не подобрал ленту, то можно по умолчанию исходить из расчета 20 Вт/метр. Чаще всего используют ленту 14.4 Вт/метр

- Это необходимо для дальнейшего подбора блоков питания

- Таблицы можно сделать в Excel или Гугл таблицах




6.3 Шаг 3. Считаем количество инженерки

Секция статьи "6.3 Шаг 3. Считаем количество инженерки"

загружается

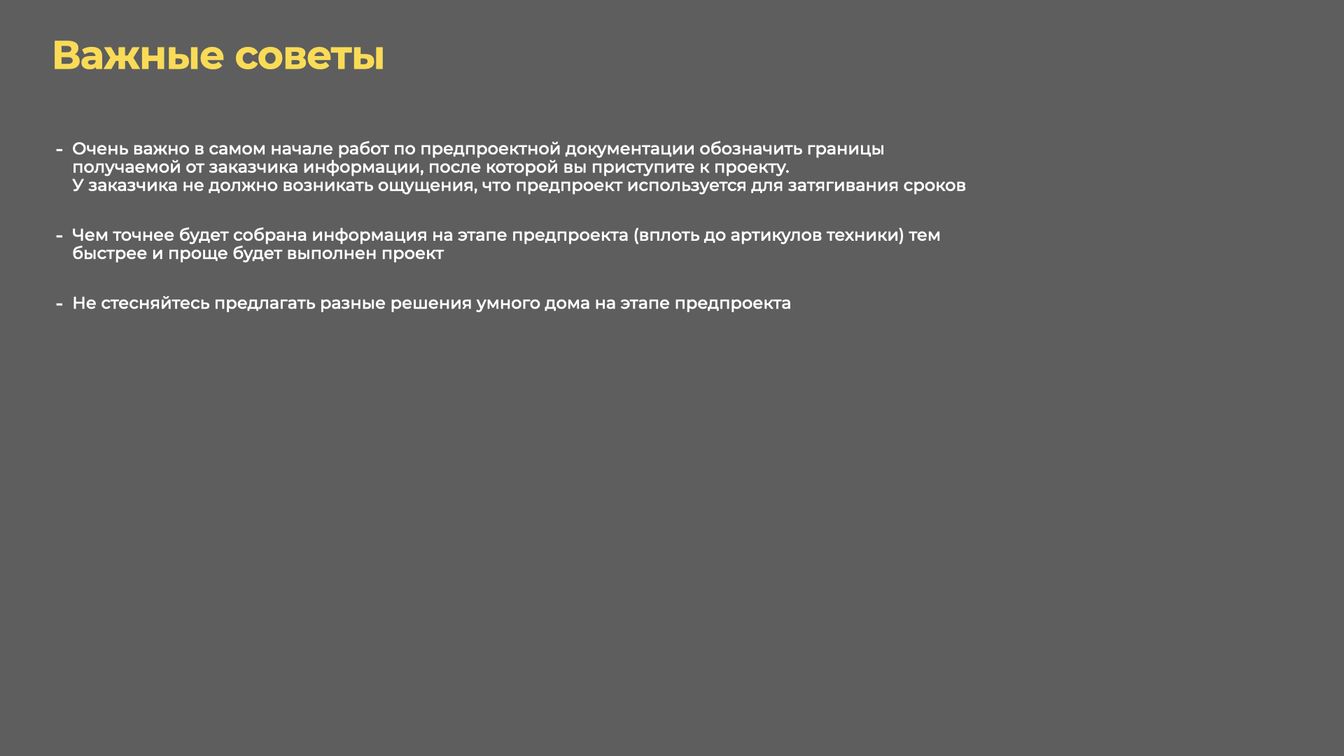

Важные советы.

Выписываем на отдельную страницу всю подсчитанную инженерку

Так, чтобы у нас получился список как на картинке

В дальнейшем мы будем отталкиваться от этого списка




6.4 Шаг 4. Подбираем оборудование для умного дома

Секция статьи "6.4 Шаг 4. Подбираем оборудование для умного дома"

загружается

Что такое проект умного дома.

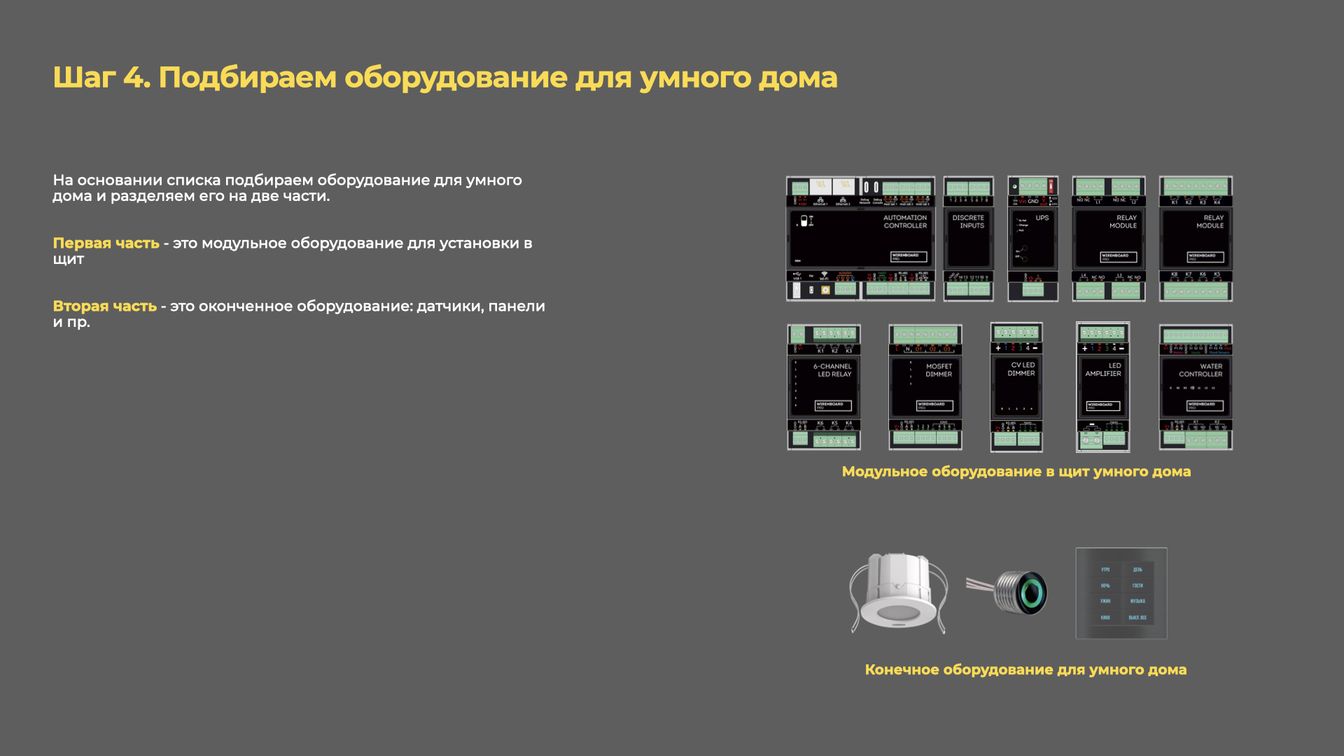

На основании списка подбираем оборудование для умного дома и разделяем его на две части.

Первая часть - это модульное оборудование для установки в щит

Вторая часть - это оконченное оборудование: датчики, панели и пр.




6.5 Шаг 5. Делаем эскизную отрисовку щита

Секция статьи "6.5 Шаг 5. Делаем эскизную отрисовку щита"

загружается

Что такое проект умного дома.

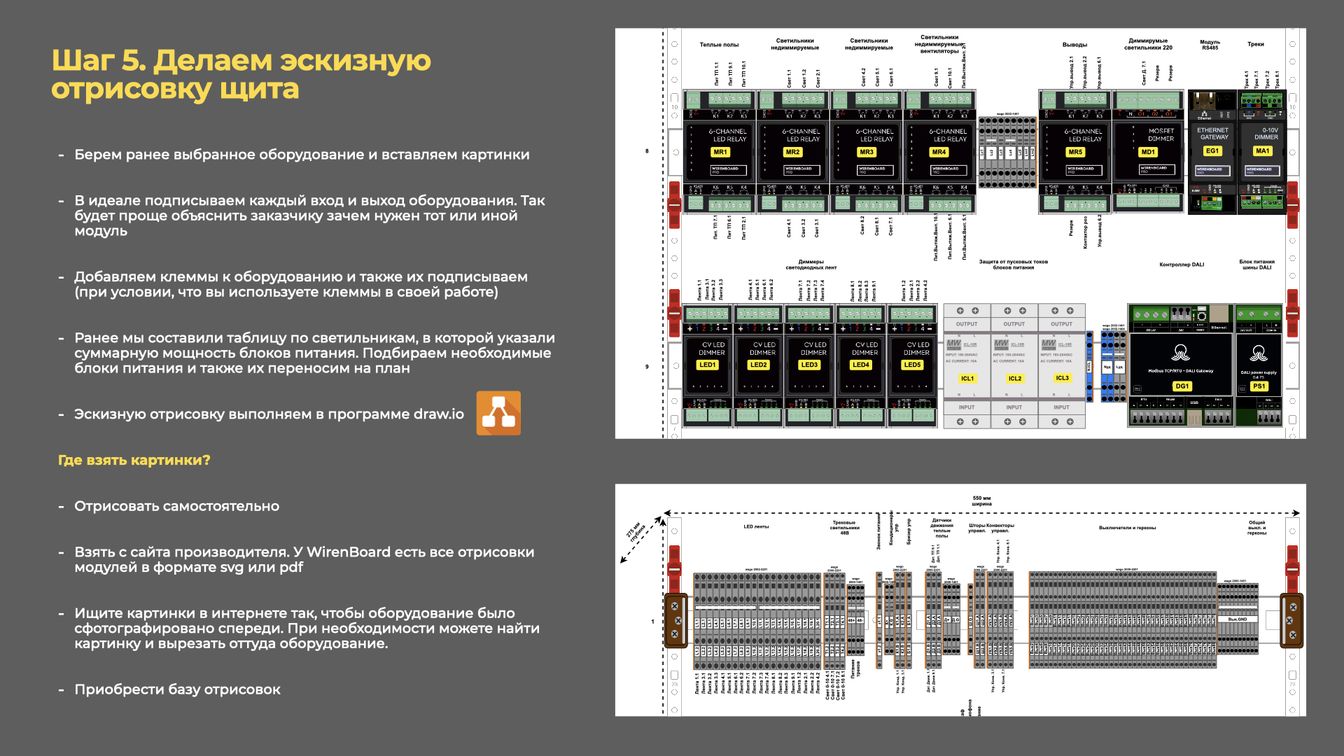

- Берем ранее выбранное оборудование и вставляем картинки

- В идеале подписываем каждый вход и выход оборудования. Так будет проще объяснить заказчику зачем нужен тот или иной модуль

- Добавляем клеммы к оборудованию и также их подписываем (при условии, что вы используете клеммы в своей работе)

- Ранее мы составили таблицу по светильникам, в которой указали суммарную мощность блоков питания. Подбираем необходимые блоки питания и также их переносим на план

- Эскизную отрисовку выполняем в программе draw.io


Где взять картинки?

- Отрисовать самостоятельно

- Взять с сайта производителя. У WirenBoard есть все отрисовки модулей в формате svg или pdf

- Ищите картинки в интернете так, чтобы оборудование было сфотографировано спереди. При необходимости можете найти картинку и вырезать оттуда оборудование.

- Приобрести базу отрисовок




6.6 Шаг 6. Подбираем оборудование для электрической части щита

Секция статьи "6.6 Шаг 6. Подбираем оборудование для электрической части щита"

загружается

Что такое проект умного дома.

При условии, что электрика и автоматика устанавливаются в одном щите.

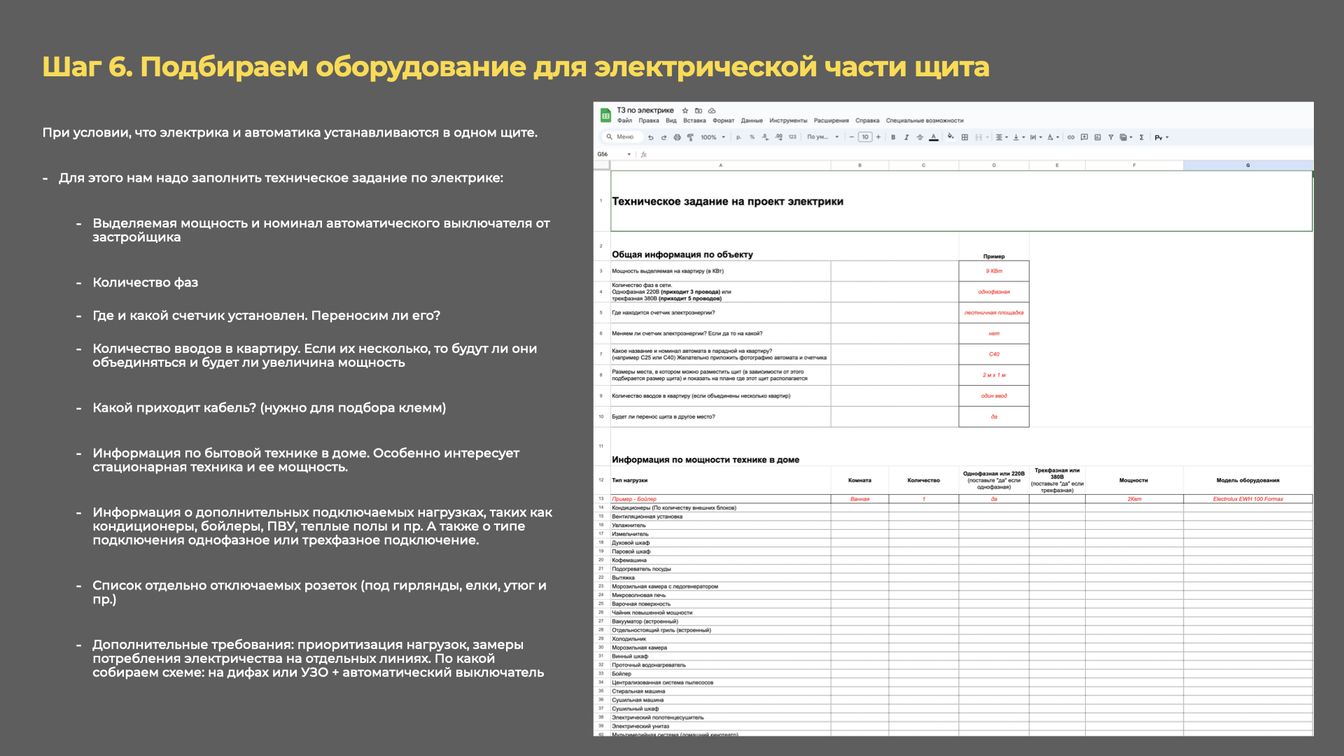

• Для этого нам надо заполнить техническое задание по электрике:

- Выделяемая мощность и номинал автоматического выключателя от застройщика

- Количество фаз

- Где и какой счетчик установлен. Переносим ли его?

- Количество вводов в квартиру. Если их несколько, то будут ли они объединяться и будет ли увеличина мощность

- Какой приходит кабель? (нужно для подбора клемм)

- Информация по бытовой технике в доме. Особенно интересует стационарная техника и ее мощность.

- Информация о дополнительных подключаемых нагрузках, таких как кондиционеры, бойлеры, ПВУ, теплые полы и пр. А также о типе подключения однофазное или трехфазное подключение.

- Список отдельно отключаемых розеток (под гирлянды, елки, утюг и пр.)

- Дополнительные требования: приоритизация нагрузок, замеры потребления электричества на отдельных линиях. По какой собираем схеме: на дифах или УЗО + автоматический выключатель




6.7 Шаг 7. Переносим электрическое оборудование на отрисовку щита

Секция статьи "6.7 Шаг 7. Переносим электрическое оборудование на отрисовку щита"

загружается

Что такое проект умного дома.

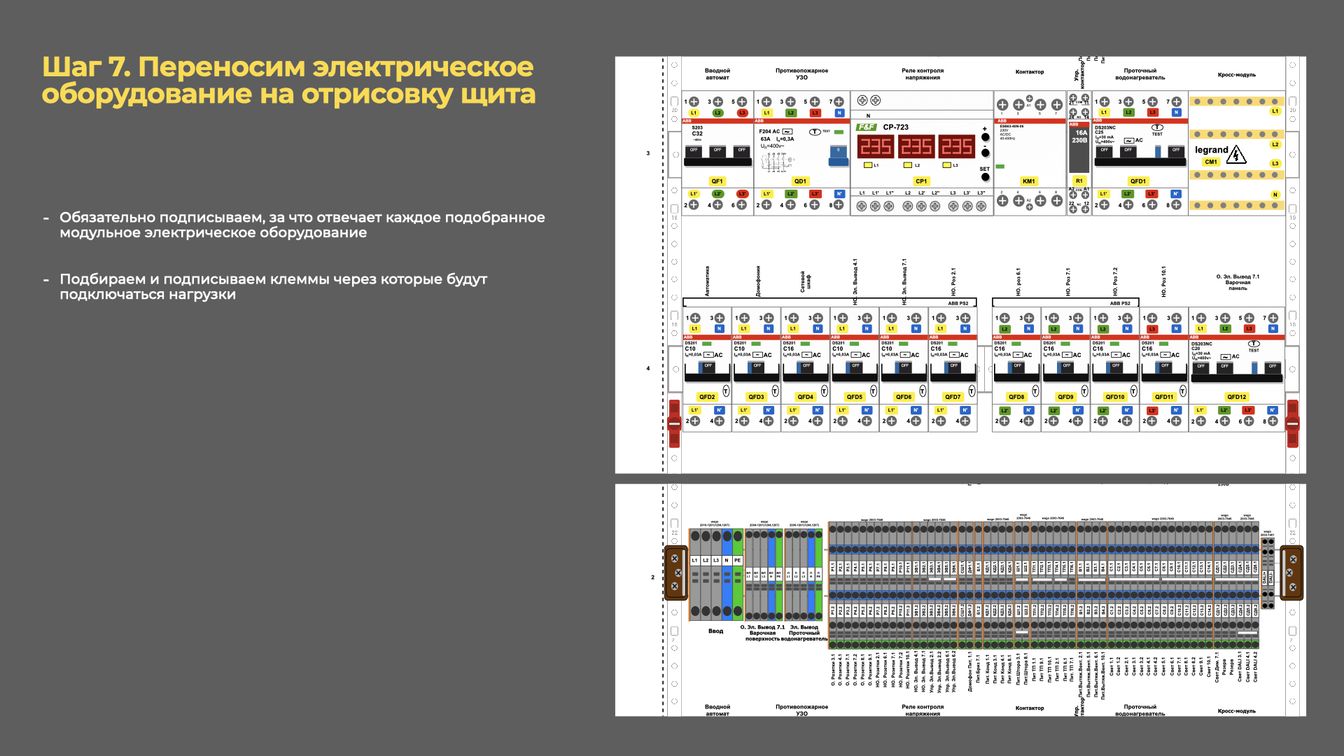

- Обязательно подписываем, за что отвечает каждое подобранное модульное электрическое оборудование

- Подбираем и подписываем клеммы через которые будут подключаться нагрузки




6.8 Шаг 8. Подбираем щит необходимого размера

Секция статьи "6.8 Шаг 8. Подбираем щит необходимого размера"

загружается

Что такое проект умного дома.

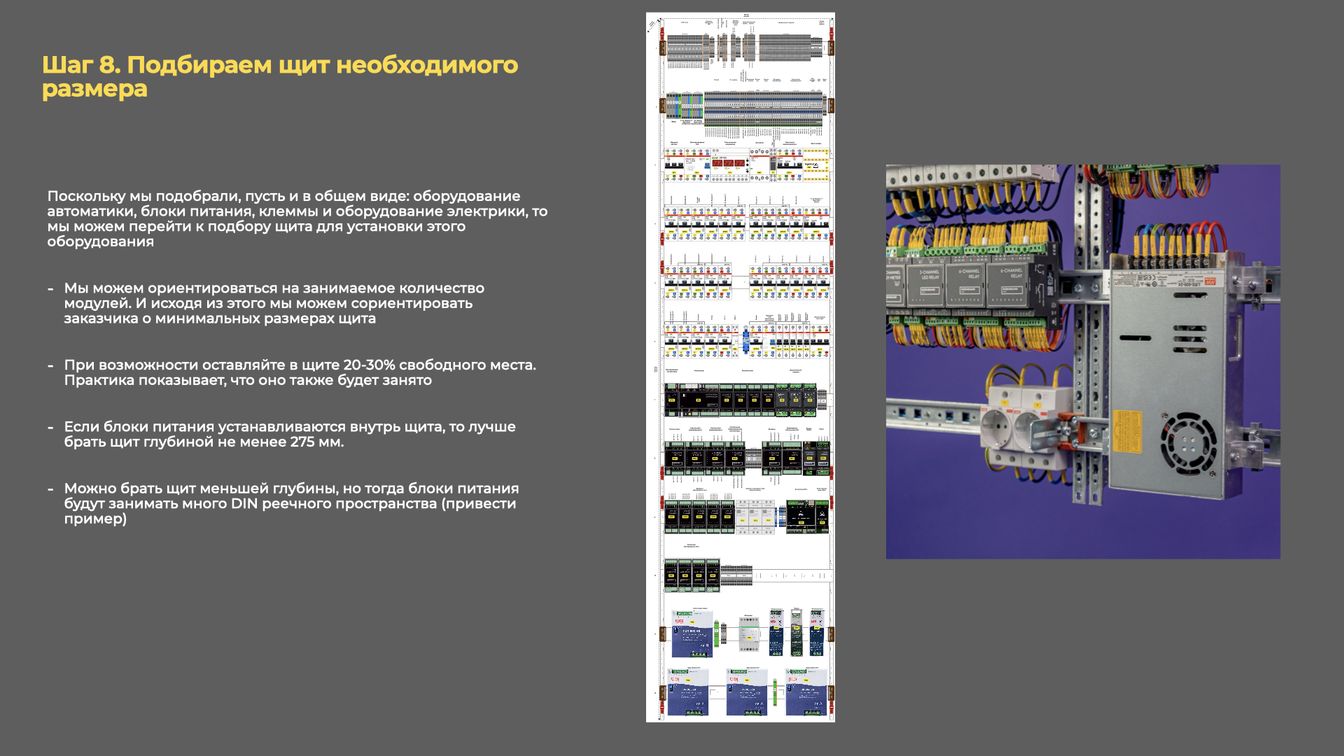

Поскольку мы подобрали, пусть и в общем виде: оборудование автоматики, блоки питания, клеммы и оборудование электрики, то мы можем перейти к подбору щита для установки этого оборудования

- Мы можем ориентироваться на занимаемое количество модулей. И исходя из этого мы можем сориентировать заказчика о минимальных размерах щита

- При возможности оставляйте в щите 20-30% свободного места. Практика показывает, что оно также будет занято

- Если блоки питания устанавливаются внутрь щита, то лучше брать щит глубиной не менее 275 мм.

- Можно брать щит меньшей глубины, но тогда блоки питания будут занимать много DIN реечного пространства (привести пример)




6.9 Шаг 9. Составляем спецификацию с ценами на оборудование

Секция статьи "6.9 Шаг 9. Составляем спецификацию с ценами на оборудование"

загружается

Что такое проект умного дома.

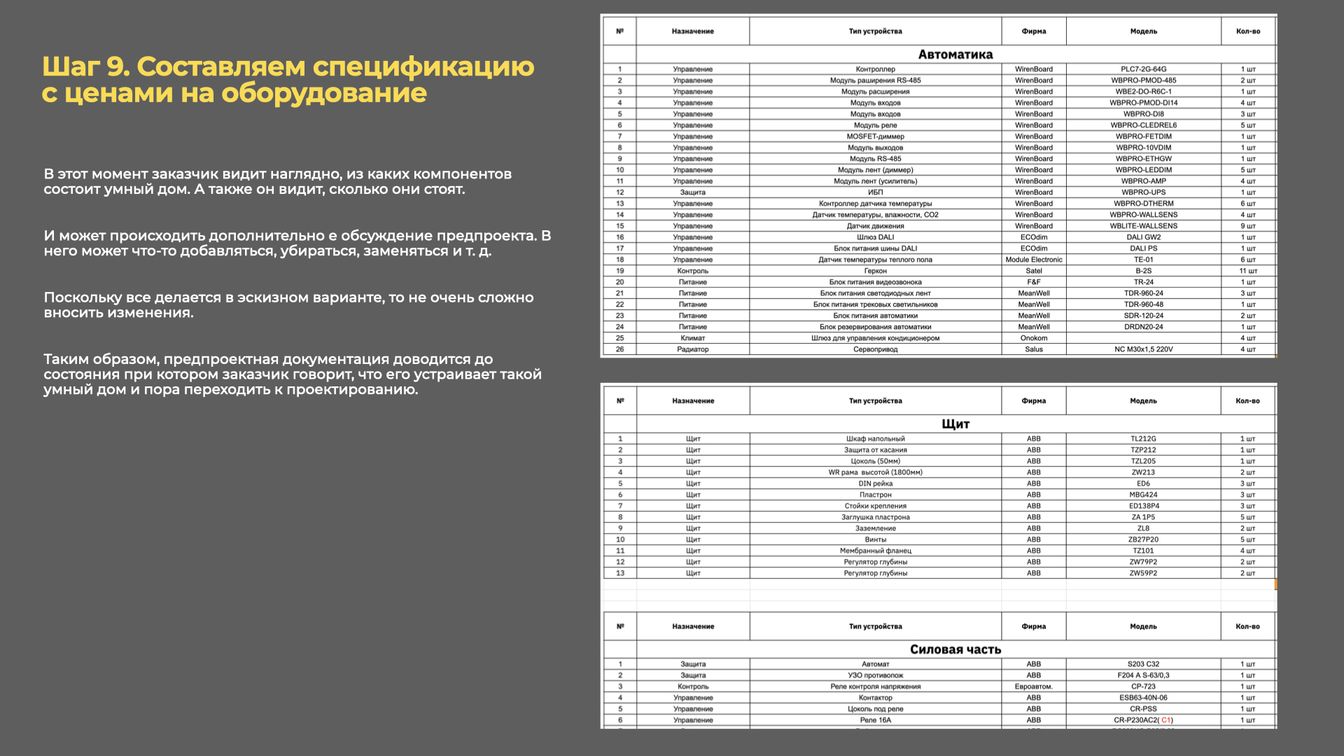

В этот момент заказчик видит наглядно, из каких компонентов состоит умный дом. А также он видит, сколько они стоят.

И может происходить дополнительно е обсуждение предпроекта. В него может что-то добавляться, убираться, заменяться и т. д.

Поскольку все делается в эскизном варианте, то не очень сложно вносить изменения.

Таким образом, предпроектная документация доводится до состояния при котором заказчик говорит, что его устраивает такой умный дом и пора переходить к проектированию.




7. Вторая важная задача предпроекта

Секция статьи "7. Вторая важная задача предпроекта"

загружается

Что такое проект умного дома.

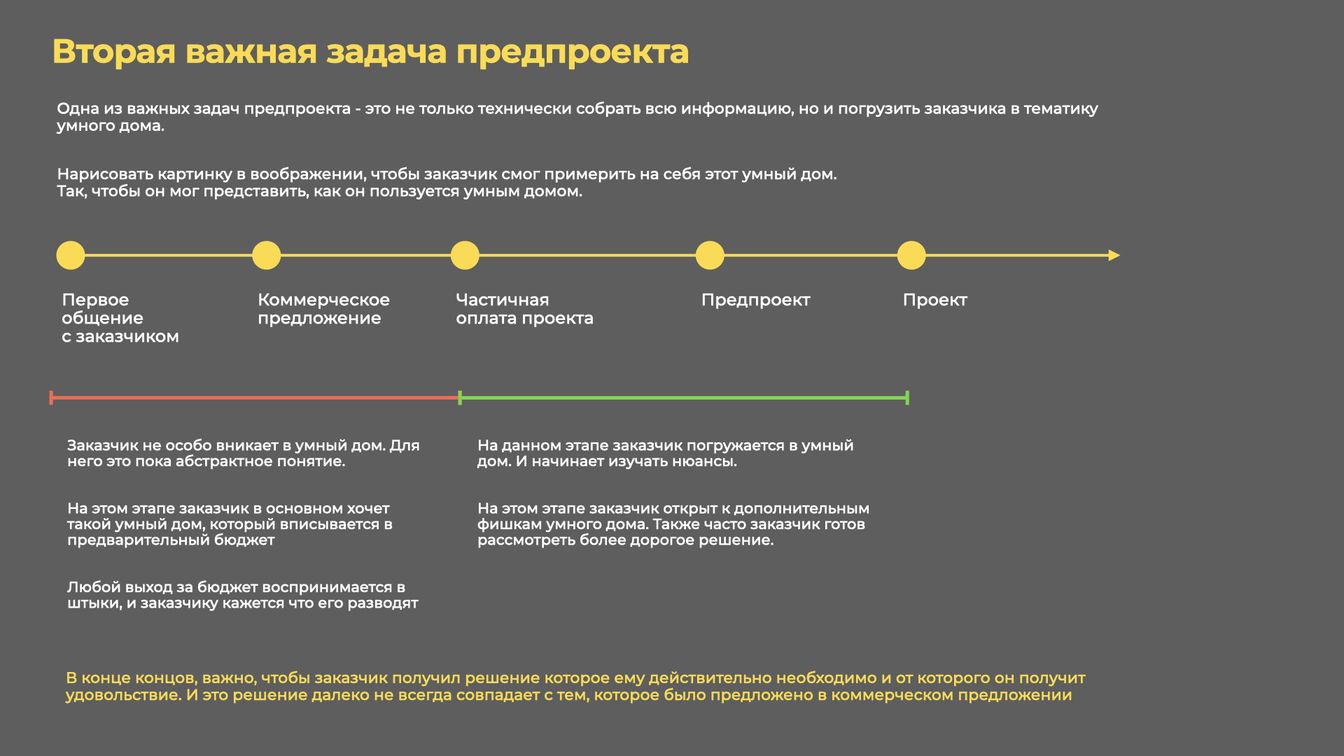

Одна из важных задач предпроекта - это не только технически собрать всю информацию, но и погрузить заказчика в тематику умного дома.

Нарисовать картинку в воображении, чтобы заказчик смог примерить на себя этот умный дом. Так, чтобы он мог представить, как он пользуется умным домом.

Этапы общения с заказчиком:
1. Первое общение с заказчиком
2. Коммерческое предложение
3. Частичная оплата проекта
4. Предпроект
5. Проект

Этап 1-2
Заказчик не особо вникает в умный дом. Для него это пока абстрактное понятие.

На этом этапе заказчик в основном хочет такой умный дом, который вписывается в предварительный бюджет

Любой выход за бюджет воспринимается в штыки, и заказчику кажется что его разводят

Этап 3-5
На данном этапе заказчик погружается в умный дом. И начинает изучать нюансы.

На этом этапе заказчик открыт к дополнительным фишкам умного дома. Также часто заказчик готов рассмотреть более дорогое решение.


В конце концов, важно, чтобы заказчик получил решение которое ему действительно необходимо и от которого он получит удовольствие. И это решение далеко не всегда совпадает с тем, которое было предложено в коммерческом предложении




8. Важные советы

Секция статьи "8. Важные советы"

загружается

Что такое проект умного дома.

Очень важно в самом начале работ по предпроектной документации обозначить границы получаемой от заказчика информации, после которой вы приступите к проекту.

У заказчика не должно возникать ощущения, что предпроект используется для затягивания сроков

Чем точнее будет собрана информация на этапе предпроекта (вплоть до артикулов техники) тем быстрее и проще будет выполнен проект

Не стесняйтесь предлагать разные решения умного дома на этапе предпроекта




загружается

Что такое проект умного дома.



9. Полная версия презентации

Секция статьи "9. Полная версия презентации"


Как правильно подготовиться к проекту. Советы начинающим интеграторам. Конференция WBCE 2024.pdf
