Датчик дыма в умном доме. Подключаем к Алисе и Apple Home датчик IVS ИП-212-44 с МС-01

В статье рассмотрим подключение пожарного датчика в умный дом на базе контроллера WirenBoard. Также покажем, как именно добавить датчик в Яндекс Умный дом и Apple Home и управлять им с помощью голосовых команд через Алису.

Ответим на вопросы о том, зачем заказчики устанавливают пожарные датчики и не подключают их к МЧС. Покажем подробные схемы подключения и внешний вид интерфейсов, в который этот датчик выводится.

В данной статье мы рассматриваем вариант, в котором датчик используется частным лицом в своей собственной квартире или доме. Также мы рассматриваем только проводное подключение датчика. Wi-Fi и другие варианты беспроводных датчиков рассматриваться не будут.

Обратите внимание, что в статье мы немного упрощаем и используем словосочетание “датчик дыма” вместо “извещатель пожарный дымовой оптико-электронный точечный”

Рассмотрим три варианта подключения датчика дыма.

Вариант 1. Подключение на пульт МЧС
По сути, самый правильный вариант, позволяющий предотвратить последствия возможного возгорания.

Датчик подключается к приемно-контрольному прибору. Тот, в свою очередь, через объектовую станцию РСПИ подключается к МЧС. В случае реагирования датчика также среагирует профильная служба МЧС.

Для проектирования первого варианта требуется специальная компания с соответствующей лицензией. Как правило, компании, занимающиеся интеграцией умный домов, не обладают подобной лицензией.

Общая схема подключения датчика дыма к МЧС

загружается

Вариант 2 - Подключение на пульт МЧС с дублированием уведомлений в умный дом
Такой вариант выбирают в том случае, когда хотят одновременно: полноценную противопожарную защиту и возможность запускать сценарии умного дома при срабатывании датчика.

Например, такой вариант будет полезен тем, что может быть включен свет во всех помещениях, запущены дополнительные звуковые сигналы через акустику, а также могут быть разблокированы некоторые дверные замки для упрощенного выхода из помещений.

То есть умный дом помогает минимизировать потенциальные для заказчика последствия в случае возникновения действительно опасной ситуации.

Общая схема подключения датчика дыма к МЧС и в умный дом

загружается

В простом виде пульт может выдавать сигнал умному дому через сухие контакты. В таком случае умный дом не понимает, какой именно сработал датчик.

Есть вариант посложнее, когда пульт через ModBus или KNX выдает сигнал об аварии. В таком случае мы точно можем видеть в умном доме, какой именно сработал датчик дыма.

Вариант 3 - Подключение датчика дыма только в умный дом
Чаще всего такой вариант используют, когда нужны только уведомления и возможный запуск сценариев умного дома при сработке датчика. Например: включение всего освещения и мигание им, дополнительные звуковые уведомления, а также дополнительные уведомления на телефоны родственников.

Один из примеров - это умный дом, установленный для родителей, которые не хотят по разным причинам, чтобы сигнализация была заведена на пульт МЧС. В таком случае и детям, поставившим сигнализацию, и родителям будет спокойнее.

загружается

Причины, из-за которых устанавливают датчики дыма
Самая главная причина - это предотвращение пожара или минимизация последствий.

Но чаще всего заказчики руководствуются следующими соображениями.
1. Полноценная пожарная безопасность. В таких случаях еще и имущество от пожара страхуют.

2. Локальный контроль. Например, боимся, что ночью возникнет задымление и нужно, чтобы везде включился свет и заказчик смог покинуть квартиру.

3. Удаленный контроль за дачей или квартирой. Чтобы было спокойнее во время длительного отсутствия. Например, в отпуске.

4. Статистика отключения датчика через умный дом. Когда, например, курится кальян. Чтобы знать, курил ли кто кальян в отсутствии заказчика.
и другие причины



Причины, по которым датчики дыма подключают к системе умного дома
1. Возможность запускать световые и звуковые сценарии при срабатывании датчика. Например, включить везде свет, сделать дополнительное звуковое оповещение и, возможно, разблокировать внутренние электронные замки, если таковые имеются.

2. Использование датчиков в рамках единой системы Умного дома со всеми необходимыми уведомлениями. То есть у вас есть единое приложение, куда выведено управления всеми инженерными системами, и дополнительно вы выводите в него датчики дыма.

3. Удаленный контроль и статистика через умный дом. Умный дом позволяет отслеживать статистику срабатывания датчика за большой период. Также мы удаленно контролируем состояние датчика.

Обычно, если заходит речь об установке пожарных датчиков, то они ставятся в максимально возможное количество комнат. Но иногда датчики ставят в отдельных комнатах. Ниже мы перечислили запросы к нам на подключение пожарных датчиков в умный дом в порядке их популярности

1. Кухня
2. Детские
3. Спальни
4. Гостиная
5. Остальная часть квартиры

В какие помещения МЧС рекомендует устанавливать
Пожарные датчики устанавливаются в тех комнатах, где возможно возгорание или быстрое распространение огня.

Где надо ставить извещатели, сказано в пункте 4. 4 нового Сп 486. 1311500. 2020 который вступил в силу с 1 марта 2021 года. Извещатели надо ставить во всех помещениях, независимо от площади. Кроме следующих помещений:

1. Извещатели не нужны. В помещениях с мокрыми процессами душевые, плавательные бассейны, санузлы, мойки.

2. Извещатели не нужны в венткамерах (если они не обслуживают помещения с горючими или взрывоопасными газами и жидкостями) насосных водоснабжения, бойлерных, тепловых пунктах.

3. Извещатели не нужны в помещениях категории В4. Обычно помещения категории В4 - это всякие помещения уборочного инвентаря, холодные цеха в столовых и т. д.

Извещатели не нужны в помещениях категории Д. Это помещения, где нечему гореть: например, склад рельсов или бетонных шпал.
5. Извещатели не нужны. на лестничных клетках, в тамбурах и тамбур-шлюзах.

6. Извещатели не нужны на чердаке. Извещатели нужны, только если чердак в здании с классом функциональной пожарной опасности. Ф1. 1 (детские сады и т. п. ); Ф1. 2 (гостиницы и т. п. ); Ф2. 1 (театры, кинотеатры и т. п. ); Ф4. 1 (школы и т. п. ); Ф4. 2 (университеты и т. п. ).

Самый главный критерий в выборе датчика заключается в наличии сухих контактов: нормально-открытых "НО" или нормально-закрытых "НЗ" при сигнале “Тревога”. Благодаря этому разъему мы можем подключить датчик дыма на устройство входов в умном доме.

Варианты пожарных датчиков для умного дома на Российском рынке

• Датчик дыма - ИП 212-43АМК1

загружается

• Комбинированный датчик ИП212/101-2M-A1R

загружается

• Есть датчики с площадки AliExpress но на них нет сертификата соответствия.

Возможно есть и другие датчики, но мы о них не знаем

загружается

Теперь немного о самом ИП-212-44 с МС-01

• Извещатели предназначены для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения "Пожар" приёмно - контрольным приборам.

• Извещатели относятся к точечным, восстанавливаемым, (многократного действия) активным, (токопотребляющим) дымовым, оптико-электронным, пожарным извещателям.

• Принцип действия извещателей основан на регистрации отражённого от частиц дыма оптического (инфракрасного) излучения.

• Извещатели рассчитаны на непрерывную круглосуточную работу и применяются в закрытых помещениях жилых и производственных зданий и сооружений совместно с приёмно-контрольными пожарными приборами.

загружается

Подключение датчика дыма к Алисе и Apple Home

Способ 1. Каждый датчик отдельная зона
Такой способ подходит, если комнаты небольшие и одного датчика на одну комнату достаточно

загружается

Способ 2. Несколько датчиков в одной зоне
Такой способ необходим, если комнаты большие и один датчик не позволяет закрыть всю площадь комнаты

загружается

загружается

На схеме изображены следующие устройства:
• Дифавтомат ABB DS201 C10 AC30 - (1 шт.)
• Блок питания Mean Well HDR 60-12 - (1 шт.)
• Контроллер Wiren Board 7 - (1 шт.)
• Модуль реле Wiren Board WB-MR6-LV - (1 шт.)
• Датчик дыма Сигнал Спецавтоматика ИП 212-44 - (1 шт.)

На датчике дыма нужно подключиться к следующим клеммам:
• 5 и 6 на сухой контакт модуля
• 9 “+” питания через нормально-закрытое реле
• 3 “-” питания

Конечно же, это не единственный вариант подключения. По аналогии вы можете подключить датчик к любым другим модулям от компании Wiren Board. Например, к WB-MCM8

Рекомендуем подключать питание датчика через нормально-закрытое реле, что бы в случае выхода из строя оборудования автоматики датчик продолжил работу и с помощью светодиодной индикации на корпусе уведомлял пользователя об обнаружении дыма.

Выше приведенная схема немного упрощенная. Ниже мы приводим схему, в которой задействуем все каналы реле. Также используем дополнительные клеммы для внутренней развязки кабелей.

Обратите внимание, что в этой схеме мы используем дополнительный UPS (бесперебойник) от которого запитываются датчики. Схема хорошо подходит для самостоятельной сборки щита.

Схема подключения пожарных датчиков

загружается

На схеме изображены следующие устройства:
• Клеммы WAGO 2000-1401 - (6 шт.)
• Клеммы WAGO 2000-2201 - (12 шт.)
• Торцевая клемная заглушка WAGO 2000-1492 - (2 шт.)
• Дифавтомат ABB DS201 C10 AC30 - (1 шт.)
• Блок питания Mean Well HDR 100-12 - (1 шт.)
• Блок питания Mean Well HDR 100-24 - (1 шт.)
• Контроллер Wiren Board 7 - (1 шт.)
• Модуль резервного питания Wiren Board WB-UPS v.2 - (2 шт.)
• Модуль реле Wiren Board WB-MR6LV/I - (1 шт.)
• Датчик дыма Сигнал Спецавтоматика ИП 212-44 - (6 шт.)

Обратите внимание, что на схеме приведены 100Вт блоки питания. Это не обязательное условие. Можно использовать блоки питания меньшего номинала. Самое главное - это производить расчеты БП и понимать, что мощности достаточно.

Теперь рассмотрим конкретный практический пример, по установке и подключению к умному дому пожарных датчиков.

План квартиры с обозначенными пожарными датчиками

загружается

На данном объекте датчики размещены в следующих комнатах:
• Гостиная
• Кухня
• Детская 1
• Детская 2
• Кабинет
• Спальня

Перед монтажом датчика на месте установки, его необходимо подготовить.

загружается

Снимаем датчик с посадочного места легким поворотом против часовой стрелки, до щелка.

загружается

Нас интересует контактная площадка №3. В ней есть отверстие для еще одного болта. А что бы закрутить болт, нужно вставить под контактной площадкой гайку, которая идет в комплекте.

загружается

Берем гайку из родного комплекта и вставляем ее в посадочное место. Размеры посадочного отверстия могу быть слегка меньше размера гайки. В таком случае аккуратно вставляем гайку таким образом, что бы она держалась в посадочном месте. Аккуратно, легким движением руки заталкиваем гайку на свое место.

загружается

Устанавливаем прижимную пластину

загружается

Закручиваем болт по часовой стрелке. Но не до самого конца, так как потом под прижимную пластину будем вставлять провод

загружается

После примерки, на месте установки датчика делаем отверстие для кабеля.

загружается

Дальнейший монтаж зависит от особенностей места для установки датчика. В нашем видео ролике вы можете посмотреть, как данную задачу решали мы:

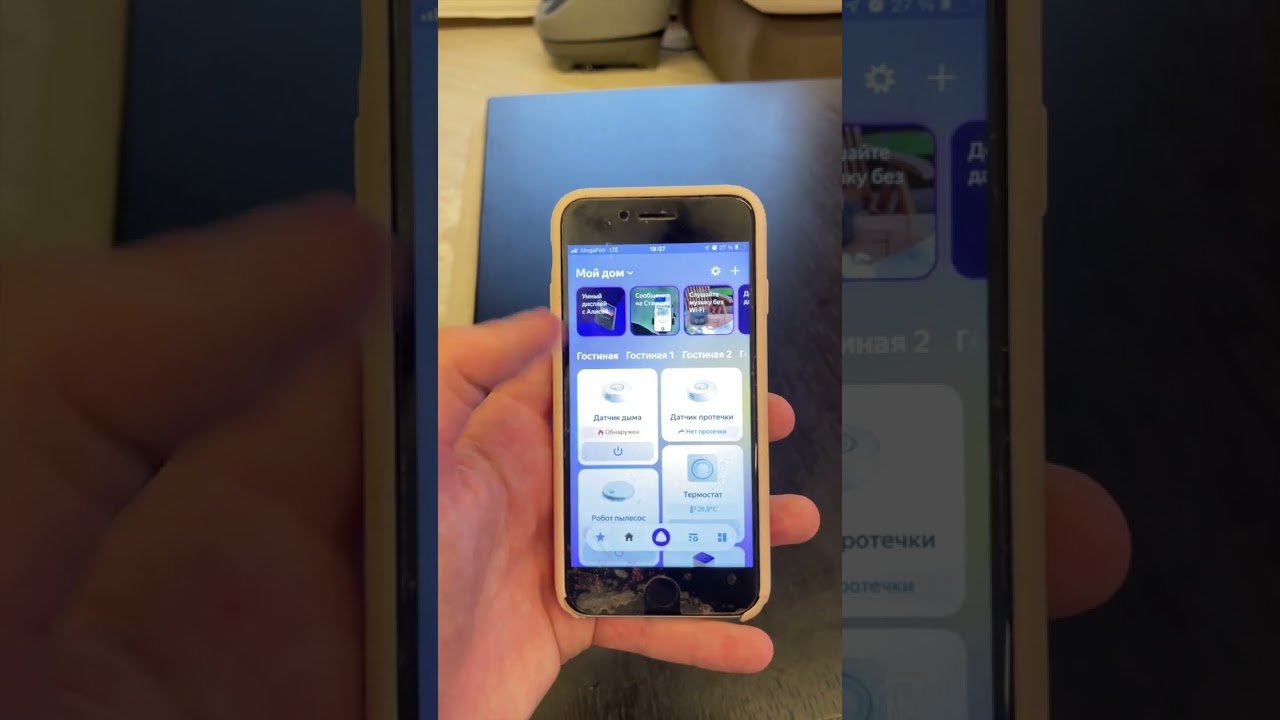

Монтаж датчика видео-демонстрация

Фотографии установленных датчиков

загружается

Датчик дыма установлен на закладной в натяжном потолке

загружается

Датчик дыма установлен на закладной в натяжном потолке

загружается

Датчик установлен на панели

загружается

Датчик установлен на панели

загружается

Посадочное место под датчик закреплено на балке чердака

Все дальнейшие настройки выполняются на контроллере WirenBoard 7 со следующими параметрами:

• Ревизия: 7.3.3E/11 675
• Версия ПО: wb-2307
• Ветка: Релиз

загружается

1. Открываем раздел “Правила”
2. Нажимаем “Создать”

загружается

Указываем имя. Правило может быть любым, главное, что бы отражало суть и на конце имело ".js”

загружается

Вставляем код в правило






































































































createSmokeSensor({
  id: 1, //Идентификатор виртуального устройства
  comment: 'Спальня', //Комментарий к виртуальному устройству, можно указать, где он установлен
  mqttTopicSensor: "wb-gpio/A1_IN", //MQTT топик, дискретного входа, к которому подключен датчик дыма
  mqttTopicReset: "wb-gpio/A2_OUT", //MQTT топик, реле перезагружающего датчик дыма
  stateForOff: true, //Состояние реле, для выключение датчика дыма
  stateForOn: false, //Состояние реле, для включения датчика дыма
  resetAlarmtime: 2000 //Время, через которое датчик вновь включится
})
createSmokeSensor({
  id: 2, //Идентификатор виртуального устройства
  comment: 'Гостиная', //Комментарий к виртуальному устройству, можно указать, где он установлен
  mqttTopicSensor: "wb-gpio/A3_IN", //MQTT топик, дискретного входа, к которому подключен датчик дыма
  mqttTopicReset: "wb-gpio/A4_OUT", //MQTT топик, реле перезагружающего датчик дыма
  stateForOff: true, //Состояние реле, для выключения датчика дыма
  stateForOn: false, //Состояние реле, для включения датчика дыма
  resetAlarmtime: 2000 //Время, через которое датчик вновь включится
})


function createSmokeSensor(params){
  var id = params.id
  var comment = params.comment
  var mqttTopicSensor = params.mqttTopicSensor

  var mqttTopicReset = params.mqttTopicReset
  var stateForOff = params.stateForOff
  var stateForOn = params.stateForOn
  var resetAlarmtime = params.resetAlarmtime

  var name = "Sensor_smoke_{}".format(id); //Указываем название MQTT топика, который будет нашим devName либо device

  defineVirtualDevice(name, {
  title: 'Датчик дыма {} {}'.format(id, comment),
  cells: {
    Detection: {
          title: 'Обнаружен дым',
          type: 'switch',
          readonly: true,
          value: false,
          order: 0
        },
        State: {
          title: 'Состояние',
          type: 'switch',
          value: true,
          order: 1
        },
        Ignore: {
          title: 'Игнорирование',
          type: 'switch',
          value: false,
          order: 2
        }
  }
  });

  defineRule("mqttTopicSensor{}".format(id), {
    whenChanged: mqttTopicSensor,
      then: function (newValue, devName, cellName) {
       dev[name]["Detection"] = newValue
    }
  });

  var resetTimeOut = null;
  defineRule("Sensor_smoke_{}".format(id), {
    whenChanged: "{}/State".format(name),
      then: function (newValue, devName, cellName) {
         switch(newValue){
            case true:
              dev[mqttTopicReset] = stateForOn
            break;
            case false:
              dev[mqttTopicReset] = stateForOff
              if(!dev[name + "/Ignore"]){
                resetTimeOut = setTimeout(function () {
                  clearTimeout(resetTimeOut);
                  dev[name + "/State"] = true
                }, resetAlarmtime)
              }
            break;
          }
    }
  });

  defineRule("Ignore{}".format(id), {
    whenChanged: "{}/Ignore".format(name),
      then: function (newValue, devName, cellName) {
       dev[name]["State"] = !newValue
    }
  });
}








            Скопировать
            Скопировано
            Не удалось скопировать




загружается

Нажимаем “Сохранить” и ожидаем окончание действия

Процесс добавление модуля реле в wb-mqtt-serial.conf мы рассматривать не будем. Подробные инструкции есть на сайте производителя.

Перейдем к настройке датчика в LogicCL. Для настройки открываем раздел “Настройки” → “Конфигурационные файлы” → “Модуль дискретных датчиков”

загружается

Перед нами откроется конфигурационный файл.

загружается

• Нажимаем “+ Дискретный датчик”
• Выбираем тип датчика “Датчик дыма”
• Указываем уникальный идентификатор
• Указываем комментарий (например, место, расположение датчика и его номер по проекту)
• Указываем MQTT топик дискретного входа, подключенного к датчику дыма
• Выбираем тип сигнала: инвертированный/ не инвертированный. Если датчик при обнаружении замыкает цепь, то ставить галочку напротив “Инвертирован” не нужно

• Указываем MQTT топик реле, которое перегружает датчик
- Указываем значение топика, для выключения датчика
- Указываем значение топика, для включения датчика
- Указываем время сброса аварии в миллисекундах

• Выбираем тип уведомления
- Однократное - алгоритм нас уведомит лишь один раз при обнаружении дыма
- Многократное - алгоритм будет нас уведомлять с интервалом повтора

• Указываем интервал повтора
• Нажимаем кнопку “Записать”

Веб интерфейс WirenBoard на телефоне

загружается

• Обнаружен дым отображает, обнаружен ли дым в данный момент
◦ Выкл - Дым не обнаружен
◦ Вкл - Дым обнаружен

• Состояние - отображает и позволяет менять текущее состояние датчика дыма
◦ Выкл - Датчик не работает
◦ Вкл - Датчик работает

• Игнорировать - Специальный режим, позволяющий отключить датчик дыма. Пригодится если вы хотите подымить в комнате с датчиком дыма. (При курении кальяна например)
◦ Выкл - Датчик включен, если мы выключаем переключатель “состояние”, то он автоматически включается через определенный промежуток времени
◦ Вкл - Датчик выключен. Его можно включить вручную, при выключении переключателя “состояние”. Он не будет автоматически включаться

На момент написания статьи шаблон не включен в стандартный список поддерживаемых устройств. Поэтому нам необходимо добавить собственный шаблон.

• Подключаемся к контроллеру по SFTP.

• Переходим в директорию: mnt/ data/ makesimple/ .SprutHub/ data/ Templates/ Mqtt/

• Добавляем предварительно скаченный шаблон.

загружается

Экран управления. Питание датчика включено

загружается

Экран управления. Уведомление об обнаружении дыма

загружается

Экран управления. Датчик дыма включен

загружается

Главный экран. Состояние датчика

загружается

Страница устройства. Состояние: не обнаружен дым

загружается

Страница устройства. Состояние: обнаружен дым

загружается

Для того, что бы Алиса озвучивала аварию, необходимо создать сценарий. И сейчас мы покажем, как это сделать.

Шаг 1. Переходим во вкладку сценарии и добавляем новый сценарий

загружается

Шаг 2. Нажимаем на вкладку "Укажите имя сценария"

загружается

Шаг 3. Указываем имя сценария и нажимаем "Сохранить"

загружается

Шаг 4. Выбираем "Добавить условие"

загружается

Шаг 5. Нажимаем на вкладку "Устройство"

загружается

Шаг 6. Выбираем вкладку "Датчик дыма"

загружается

Шаг 7. Выбираем вкладку "Датчик дыма"

загружается

Шаг 8. Выбираем "Обнаружен" и нажимаем сохранить

загружается

Шаг 9. Нажимаем "+ Добавить условие"

загружается

Шаг 10. Заходим в "Уведомление на телефон"

загружается

Шаг 11. Нажимаем на "Push-уведомление от приложения"

загружается

Шаг 12. Выбираем пункт "+ Добавить действие"

загружается

Шаг 13. Находим в спальне "Яндекс Мини-2" и нажимаем на нее

загружается

Шаг 14. Выбираем пункт "Проиграть звук"

загружается

Шаг 15. Выбираем вкладку "Вещи" (на ваше усмотрение)

загружается

Шаг 16. Выбираем "Сирена №2" (на ваше усмотрение) и возвращаемся обратно

загружается

Шаг 17. Выбираем пункт "+ Добавить действие"

загружается

Шаг 18. Выбираем пункт "Яндекс Мини-2"

загружается

Шаг 19. Выбираем пункт "Прочитать текст вслух"

загружается

Шаг 20. Пишем название текста и нажимаем кнопку "Добавить"

загружается

Шаг 21. Нажимаем кнопку "Сохранить"

загружается

Шаг 22. Среди прочих сценариев появился сценарий "Дым в спальне"

загружается

В настройках устройства добавьте второе имя для аксессуара “Сбрось аварию”.

Шаг 1. Рядом с датчиком дыма выбираем пункт “+”

загружается

Шаг 2. Указываем название и сохраняем настройки

загружается

Теперь, если сработал датчик в той же комнате, где установлена Яндекс Станция, Достаточно будет сказать: “Алиса, сбрось аварию”. А если датчик стоит в другой комнате, то скажите: “Алиса, сбрось аварию в "Имя комнаты"”.

Уведомление в приложении Дом Apple

загружается

Уведомление в приложении Умный дом Яндекс

загружается

Если вы решили установить пожарный датчик самостоятельно, то рекомендуем придерживаться условий и требований МЧС. Некоторые из них мы перечислим ниже. В любом случае консультация профильных специалистов по пожарной безопасности будет не лишней.

Датчики пожарной сигнализации должны устанавливаться в соответствии с требованиями нормативных документов и правилами пожарной безопасности. Правил для выбора места крепления пожарных извещателей довольно много, все они изложены в ГОСТ Р 533-2012 и НПБ 88-2001.

В соответствии с нормативами для каждого помещения предусмотрено наличие не менее двух пожарных извещателей. Конкретное количество зависит от площади и назначения сооружения. Иногда допускается установка одного устройства, но для этого необходимо выполнить ряд требований технического и нормативного характера.

Если в двух словах, то пожарный извещатель необходимо монтировать на потолке (потолочном перекрытии). Если конструкция потолка выполнена таким образом, что он разделен на несколько составляющих с перепадами (нишами) то в каждой из ниш, высота которых превышает 8 см, должен быть установлен пожарный извещатель.

Схема расположения датчика дыма

загружается

При этом стоит учитывать площадь, охватываемую одним пожарным извещателем, как правило, это 25 квадратных метров, однако необходимо данное значение уточнять, поэтому проверяйте технические характеристики конкретной модели.

Не рекомендуется устанавливать пожарные извещатели в углах помещения. Также, если в помещении находится большое количество мебели, верхний край которой находится всего в шестидесяти сантиметрах от поверхности потолка, то обязательно размещение пожарного извещателя в каждой из таких зон.

Если же нет возможности по каким-либо причинам установить пожарный извещатель на потолке, допускается его монтаж на стене. В таком случае пожарный извещатель располагается на расстоянии не менее чем 10 см. от поверхности потолка и не более чем 30 см от поверхности потолка.

Для установки пожарной сигнализации, а в дальнейшем ее сдачи под мониторинг службой МЧС необходимо выполнить следующие шаги:

1. Изучите требования МЧС к установке пожарной сигнализации. Убедитесь, что ваши помещения соответствует всем требованиям для установки системы пожарной сигнализации.

2. Выберите подходящее оборудование для пожарной сигнализации. Необходимо обратить внимание на качество и надежность устройства, при необходимости получить консультацию в специализированном магазине. Наиболее популярными являются приборы фирм Болид, Рубеж, Теко, Сибирский Арсенал.

3. Обратитесь в организацию, которая занимается разработкой проекта и установкой пожарных сигнализаций. Необходимость лицензии на эти виды работ у этой организации обязательна! Вероятнее всего подбор оборудования осуществит данная фирма где был сделан проект, а также дальнейший монтаж.

Не забывайте раз в три месяца проверять работоспособность датчика либо с помощью имитации дыма, либо с нажатием на специальную кнопку в датчике.

А для исключения ложных срабатываний желательно один раз в 6 месяцев чистить дымовую камеру от пыли и насекомых.

• У датчика невысокая стоимость и простая возможность монтажа. Дизайн достаточно стандартный для такого типа устройств

• К минусам можно отнести занимаемое реле, место в щите. Если датчиков, как и раздельных зон реагирования, достаточно много, то подход с таким подключением датчиков может немного “раздуть” щит

• Проговаривание Алисой сигнала тревоги, интересное решение в качестве дополнительного звукового уведомления
